自己动手安装导航版吉姆尼的倒车影像，求精
新车买来没有倒车雷达，也没用倒车影像，就在网上找资料研究，从某宝买了一套100元不到的倒车影像，由于接倒车灯不方便，开到修理厂的地沟上接线就容易多了，花了三个小时不到，大功告成！

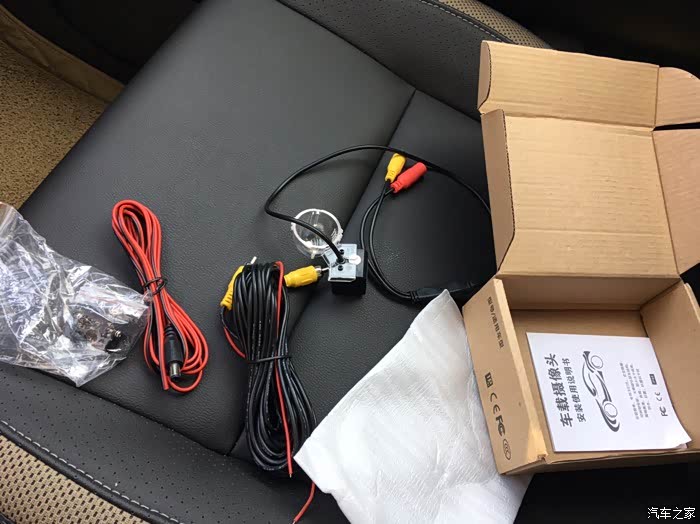

这是一套倒车影像，有摄像头，电源线，影像数据线

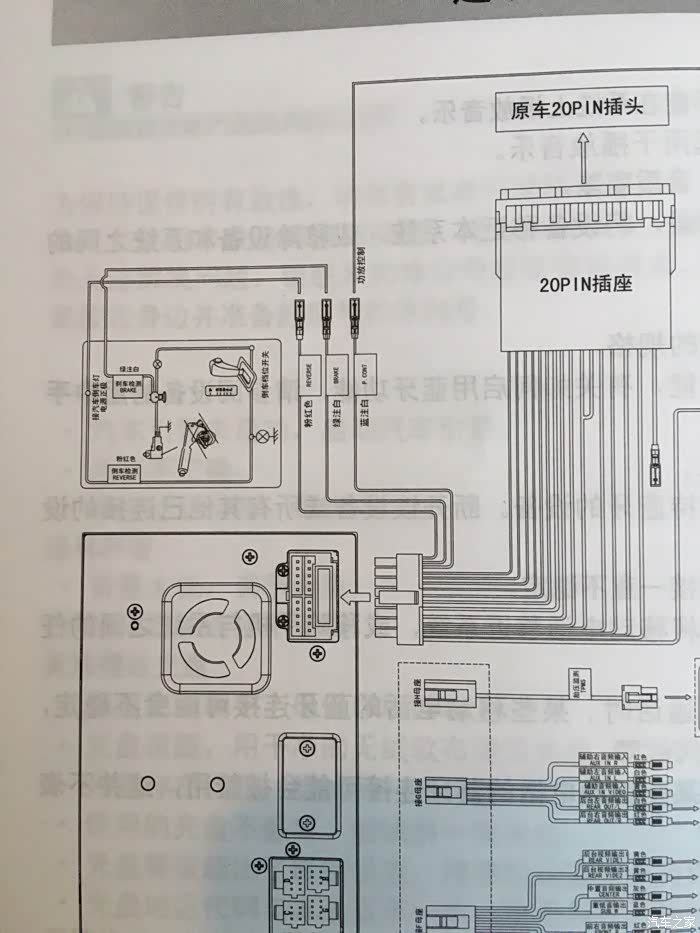

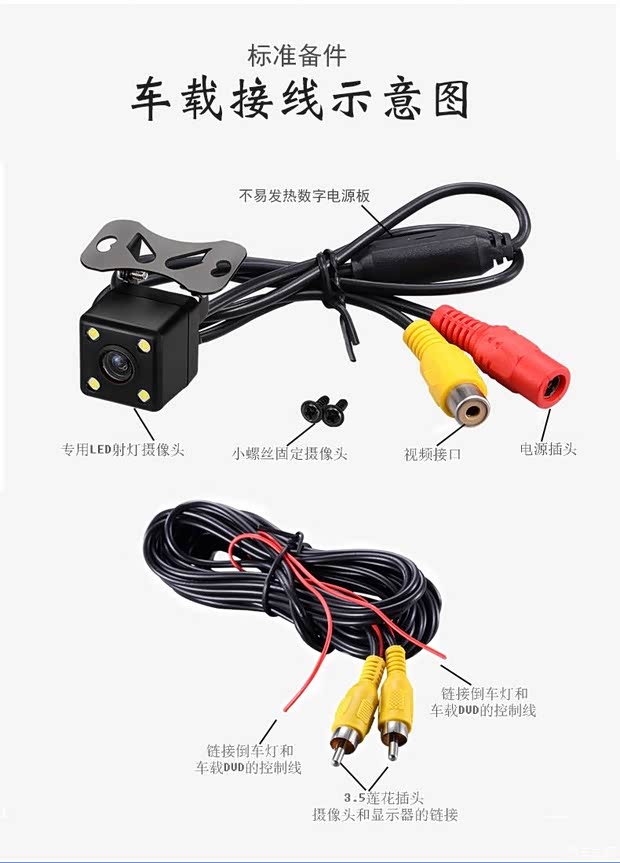

这个是网上找的安装图纸
这个是车子主机上自带的说明书 看不清楚就用手机拍照，再放大研究。有一根粉色的线上面贴了标签，标签上写了REVERSE的就是倒车检测线，千万别搞错了！
开始拆面板

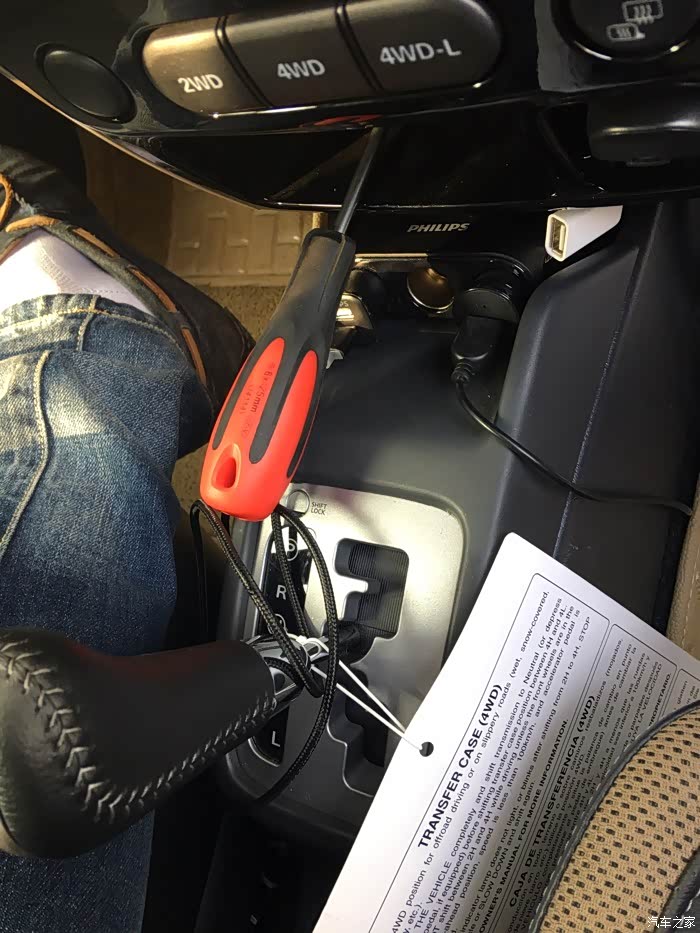

先拿掉烟灰缸盒子，由于起子比较长，打开车电源把档挂到后面，就可以动手了

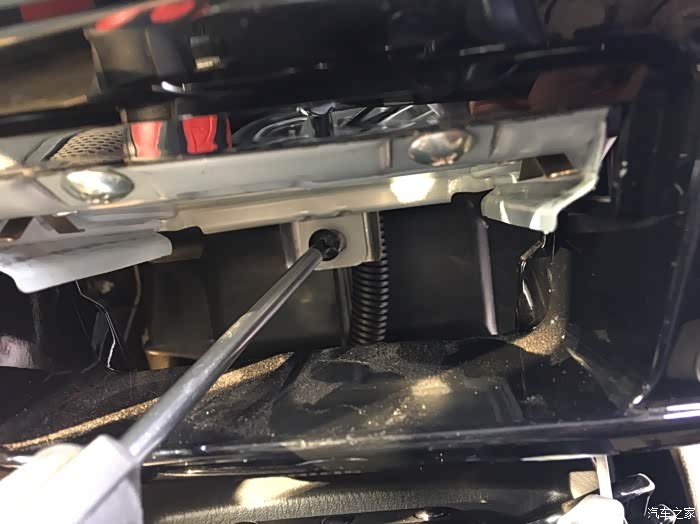

拆掉这个螺丝
从下往上往外拔，出来了！

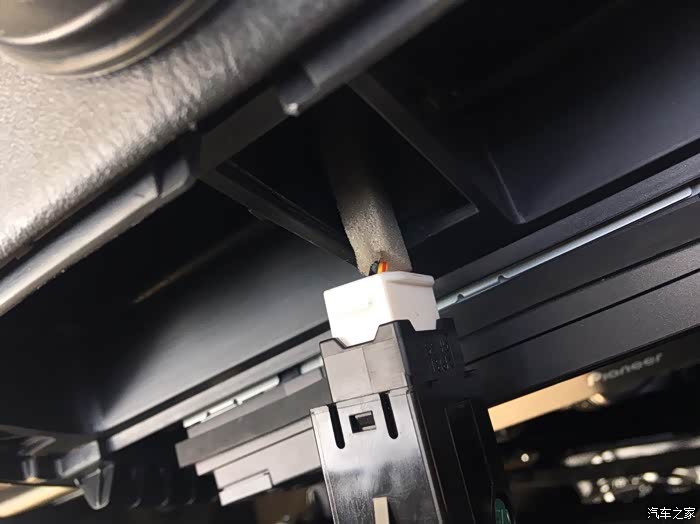

这个是双闪灯的线，是拔白色的出来，有卡扣的，按住不放才可以拔

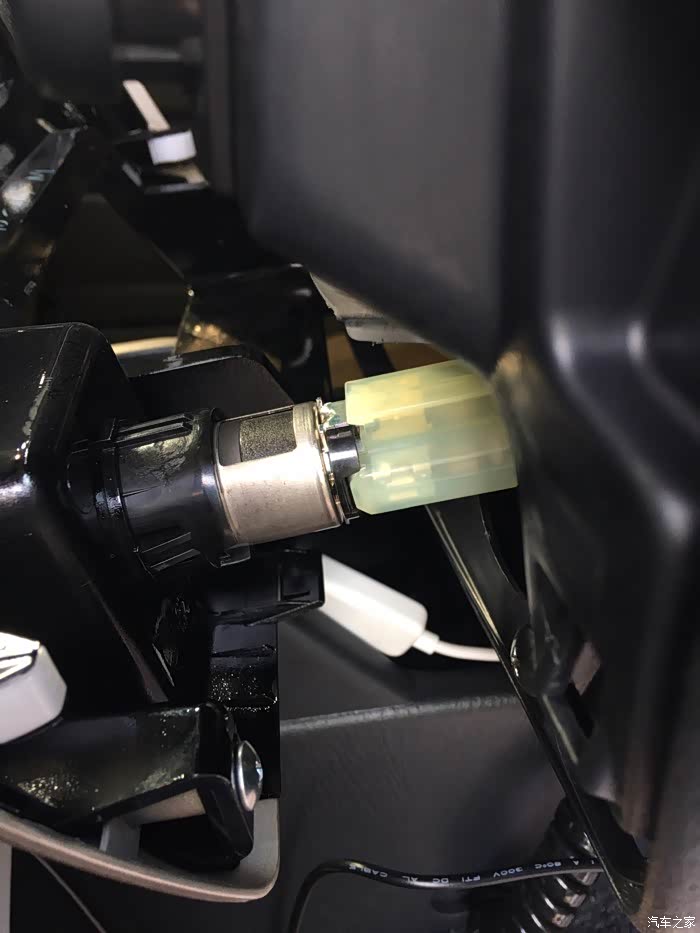

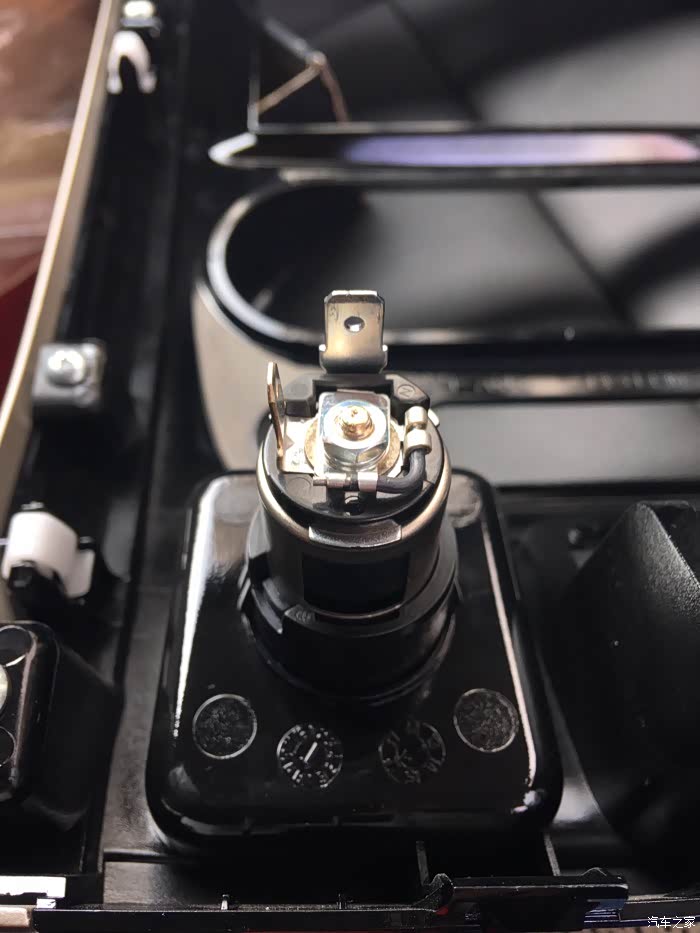

这个是点烟器的接口，用点力拔

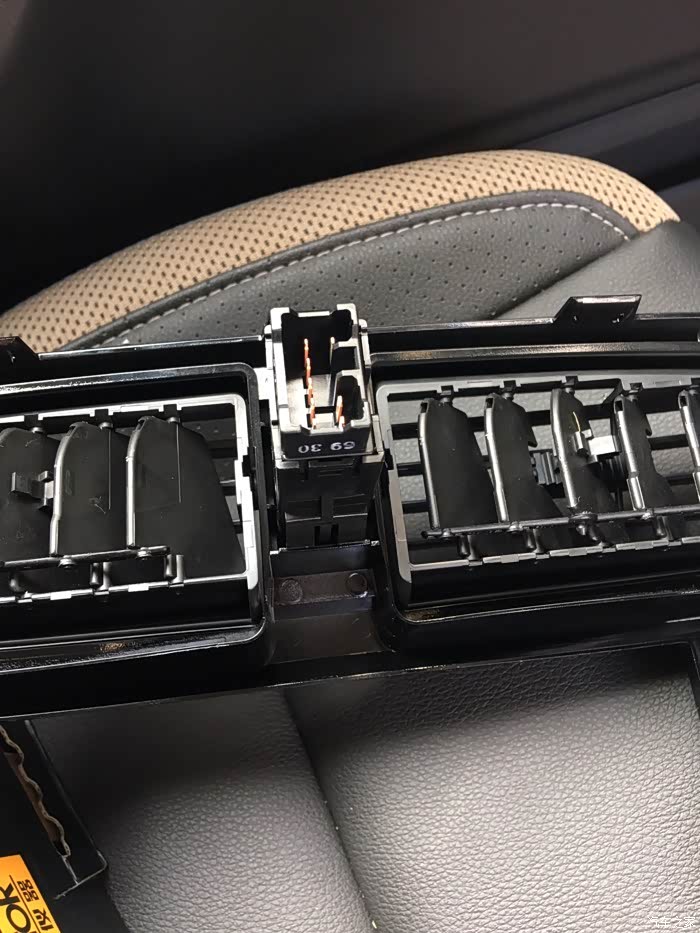

双闪灯的接口有方向的，装的时候不会反
这个也不插错的

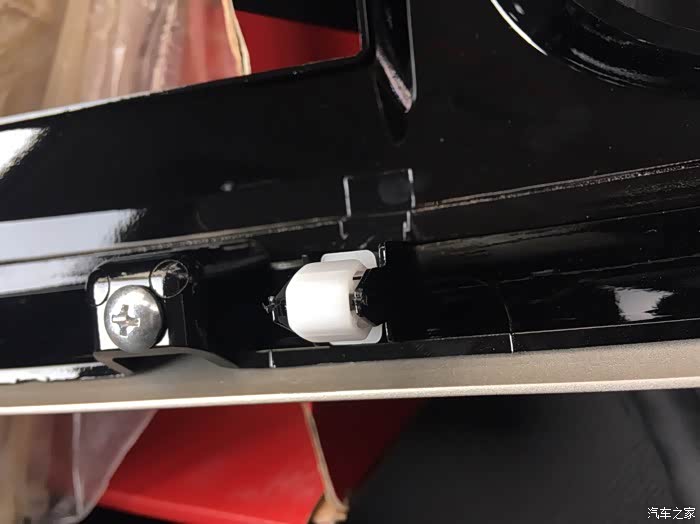

面板是靠这个白色的卡住的

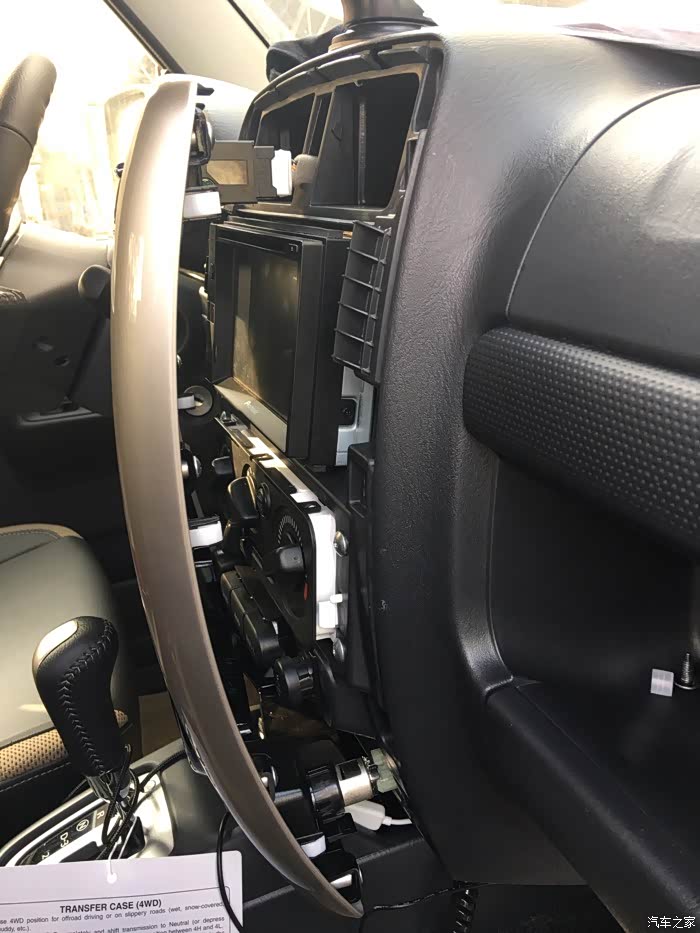

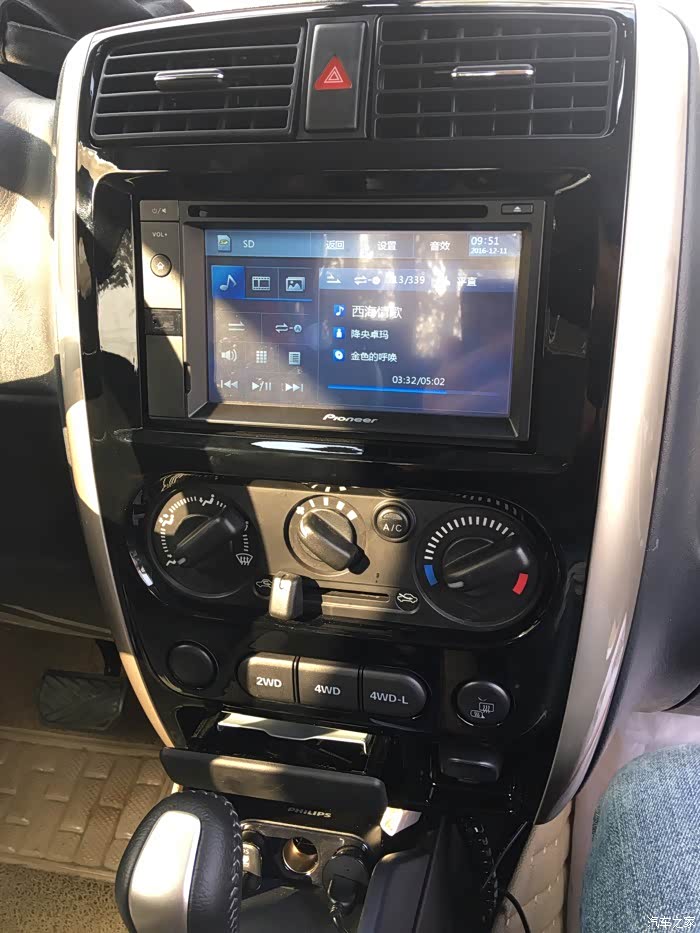

拿下来了，完整一块

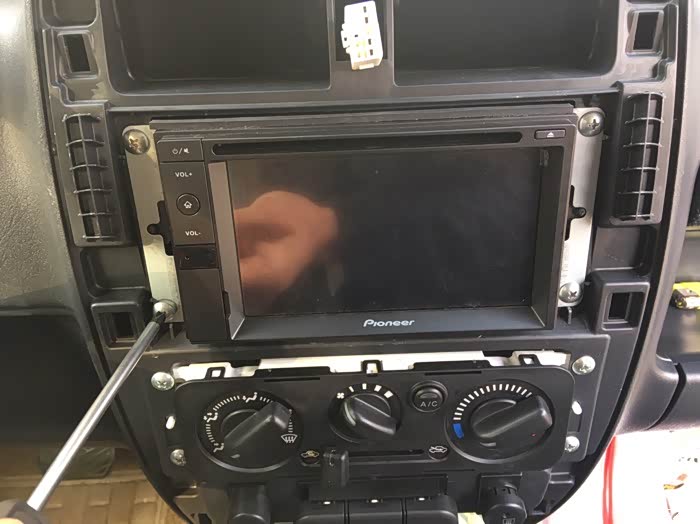

再拆这4个螺丝就可以把主机拿出来了

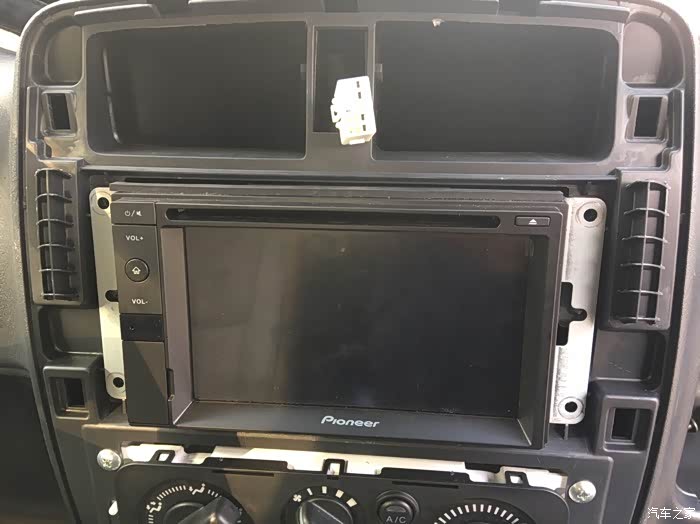

拆好了
主机拿下来，后面的粉色的线，上面有PEVERSE就是倒车检测线

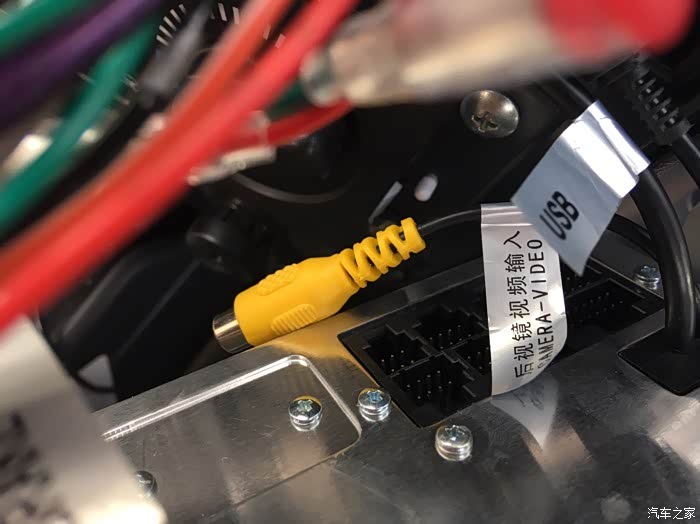

黄色的头就是后视频输入线，上面写了的
还有一个USB接口，我就加了一条延长线

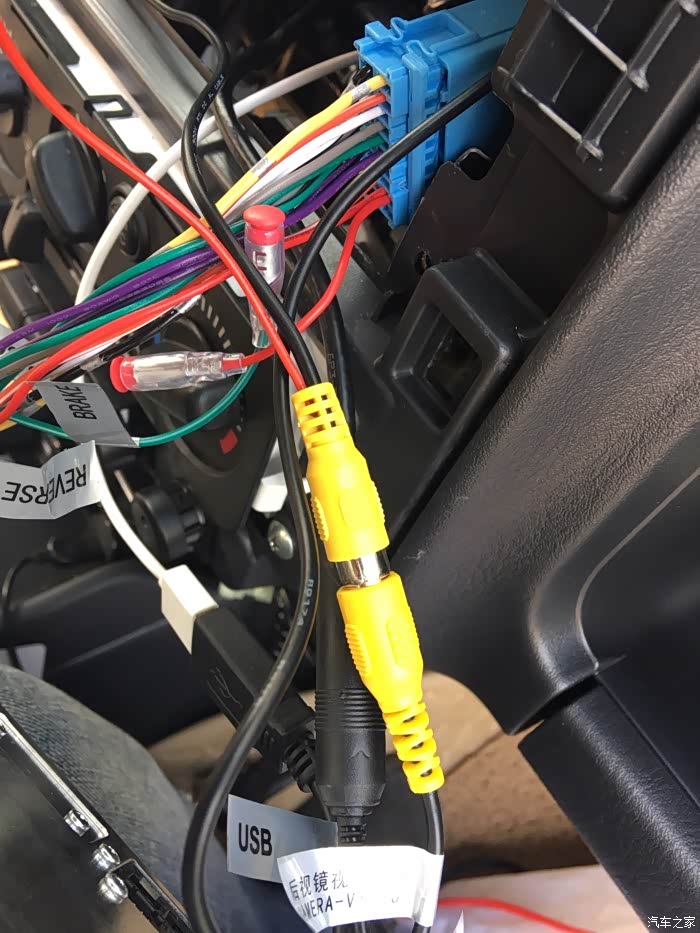

把买来视频接头和这个黄色的插好

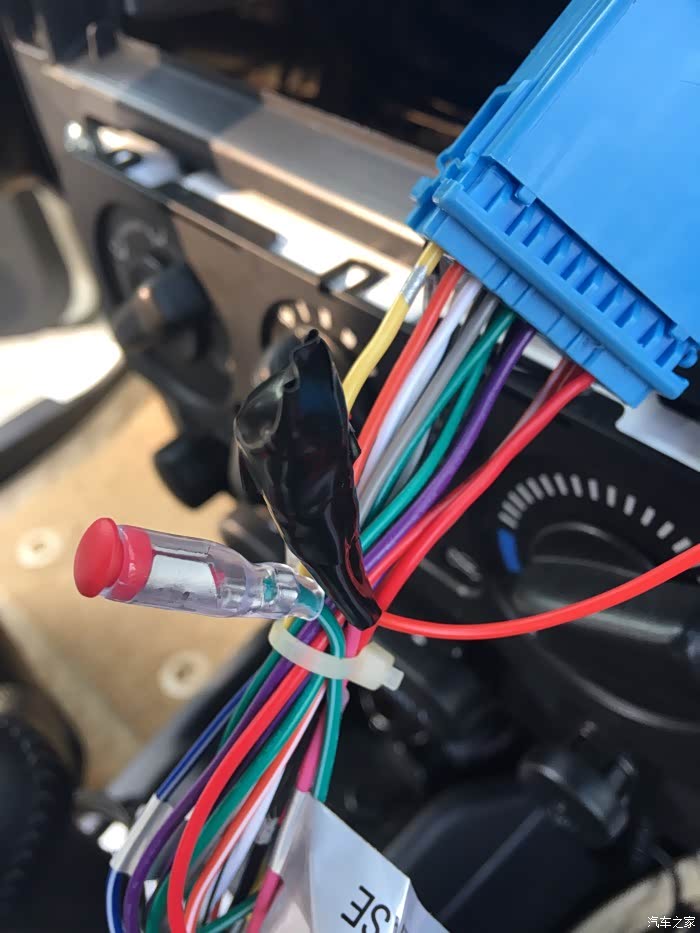

把买来的视频线边上的红线和这个粉色线连接，我是把红线剥皮，然后把铜线塞进去，再把塞子塞好。
用电工胶布缠紧

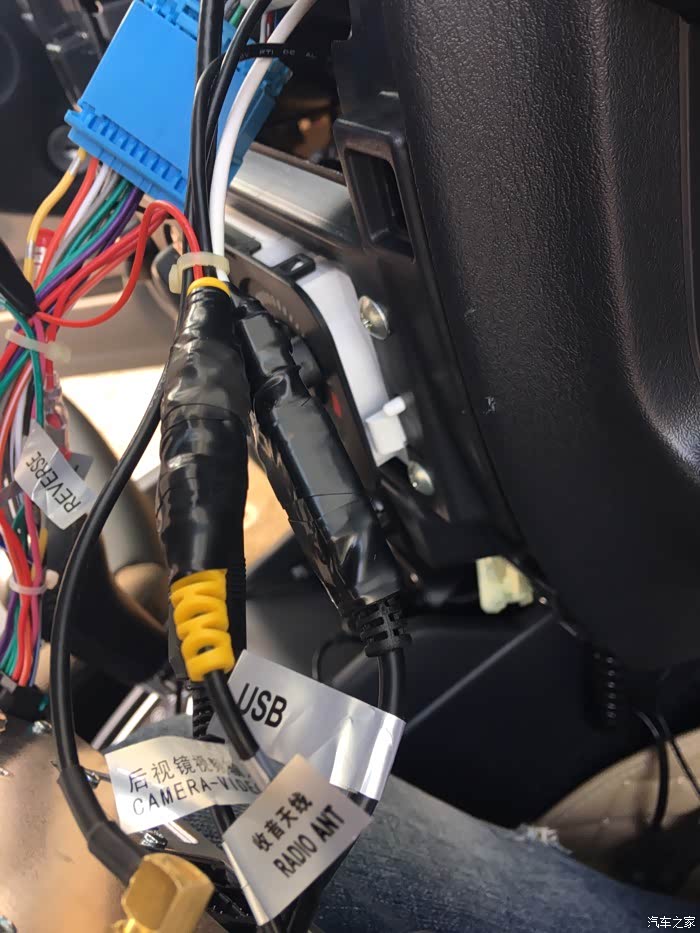

视频和usb都缠紧

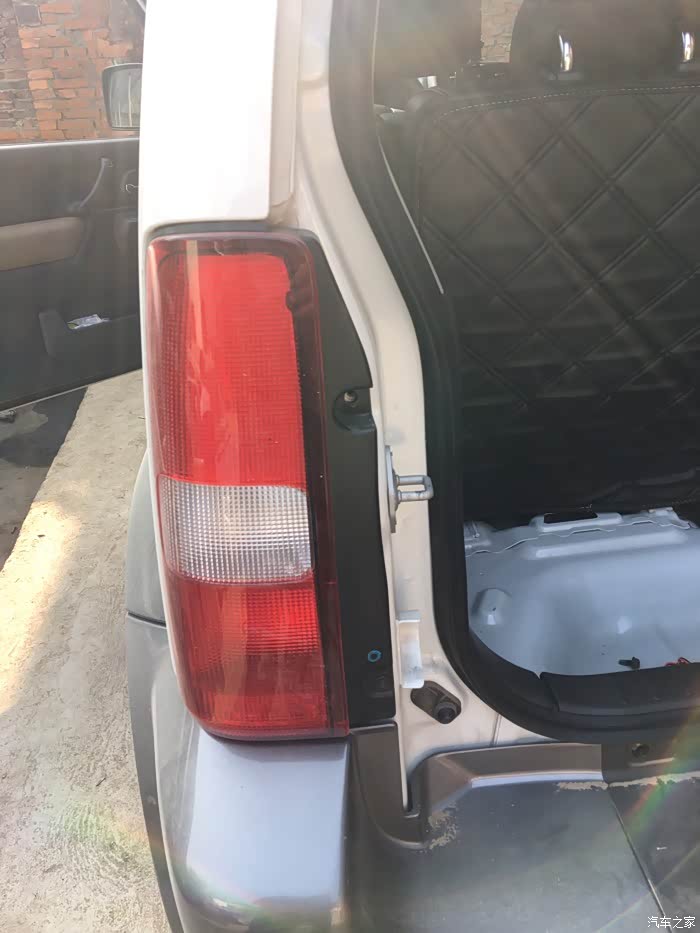

为了做事方便，我准备拆左倒车灯
线从车前一直放到后面，该扎的扎起来，该藏的藏起来，所有的车都差不多
我从后座椅穿的线

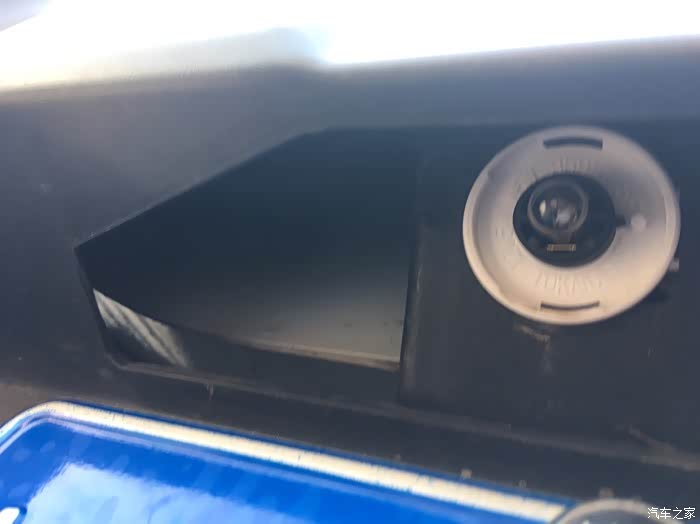

打开牌照灯的盖子
装上去不行，是冲地下的

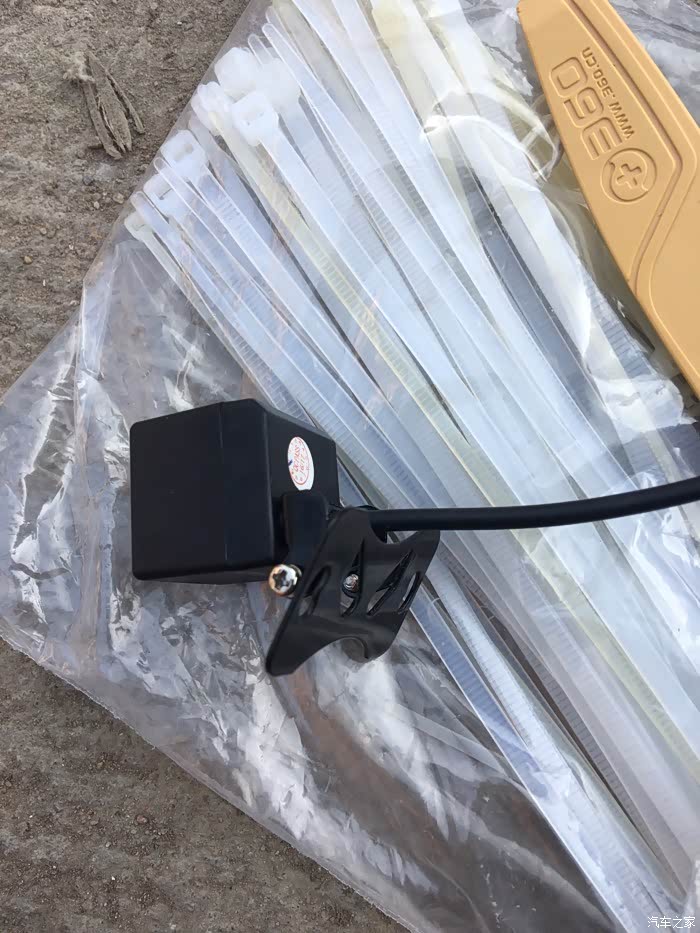

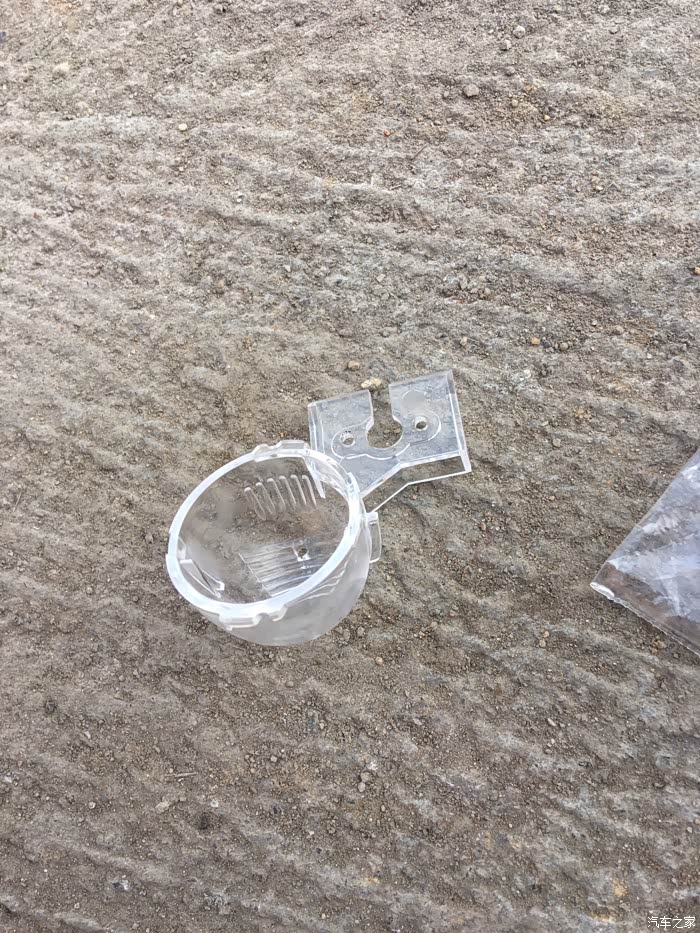

改成卖家送的可调架

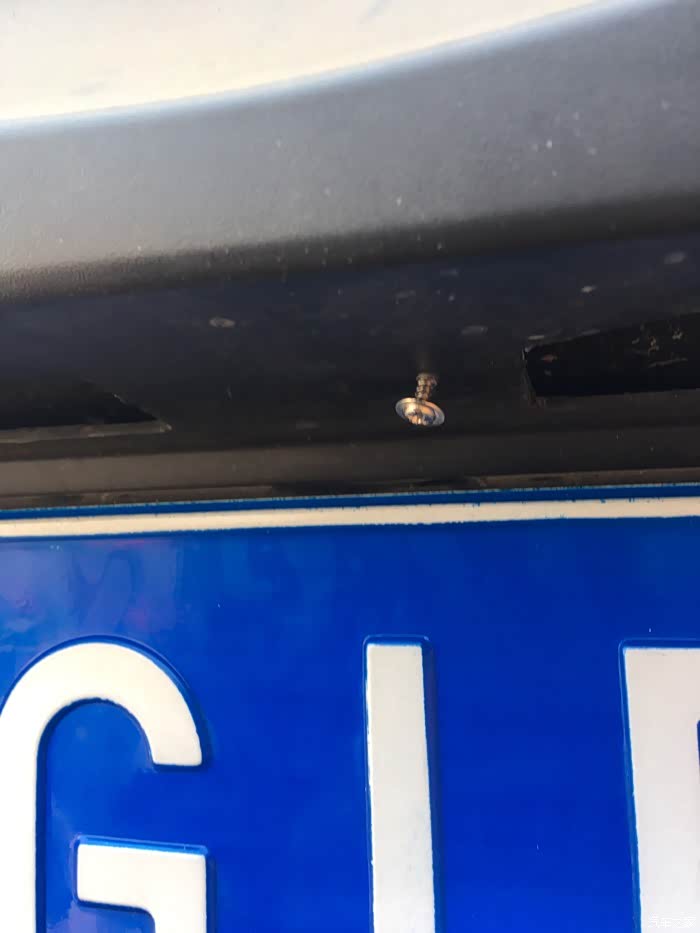

直接上一个自功螺丝

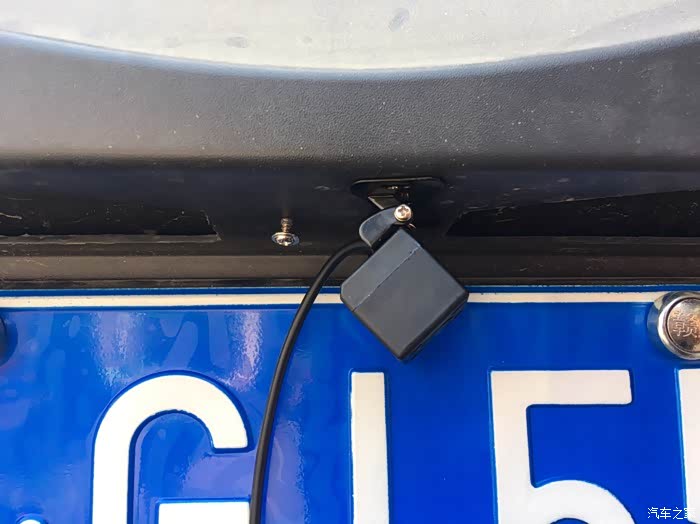

上好一边摄像头，做一个记号，再上另一个，这个架子可以上下左右调整的。
信号线和电源线都从尾灯下面的这个缝隙塞进去

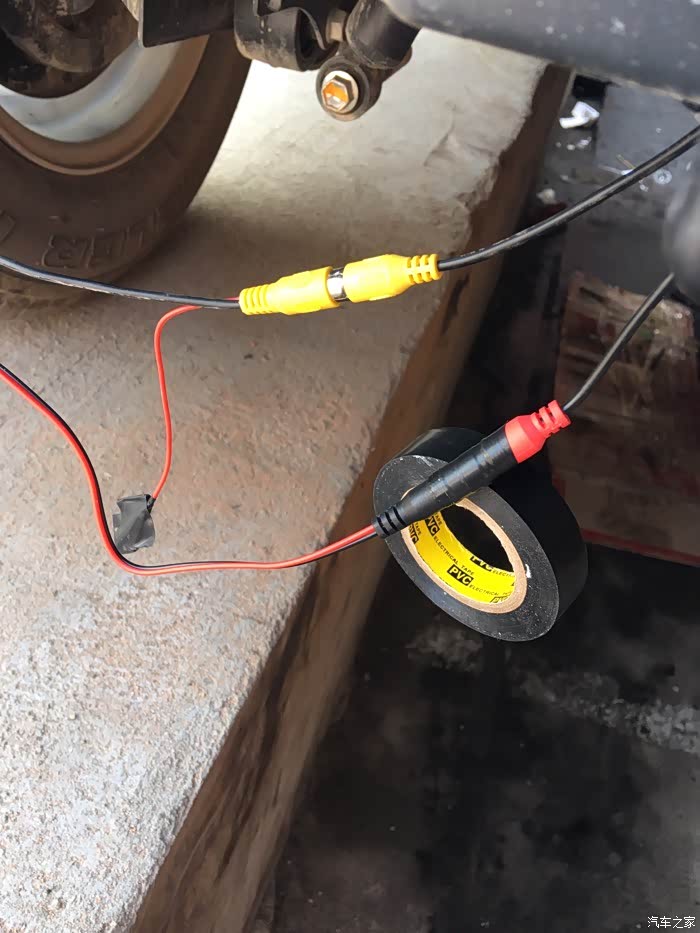

到下面插好，然后把电源线的红线破开一点，把黄接头边上的红线接到电源线的红线上

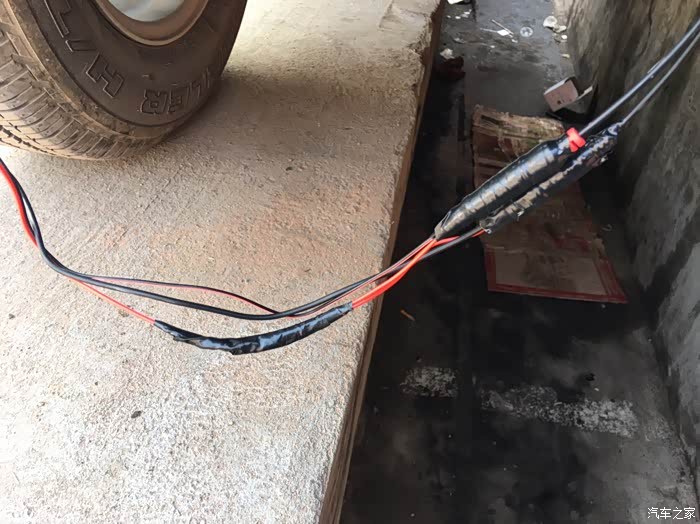

一定要用电工胶布缠紧，包过插头

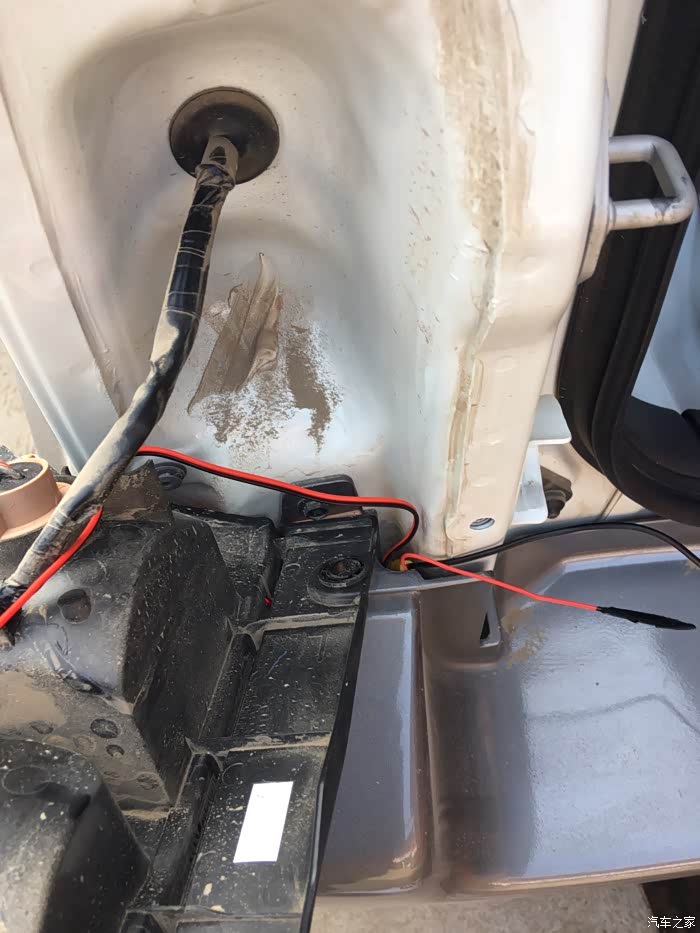

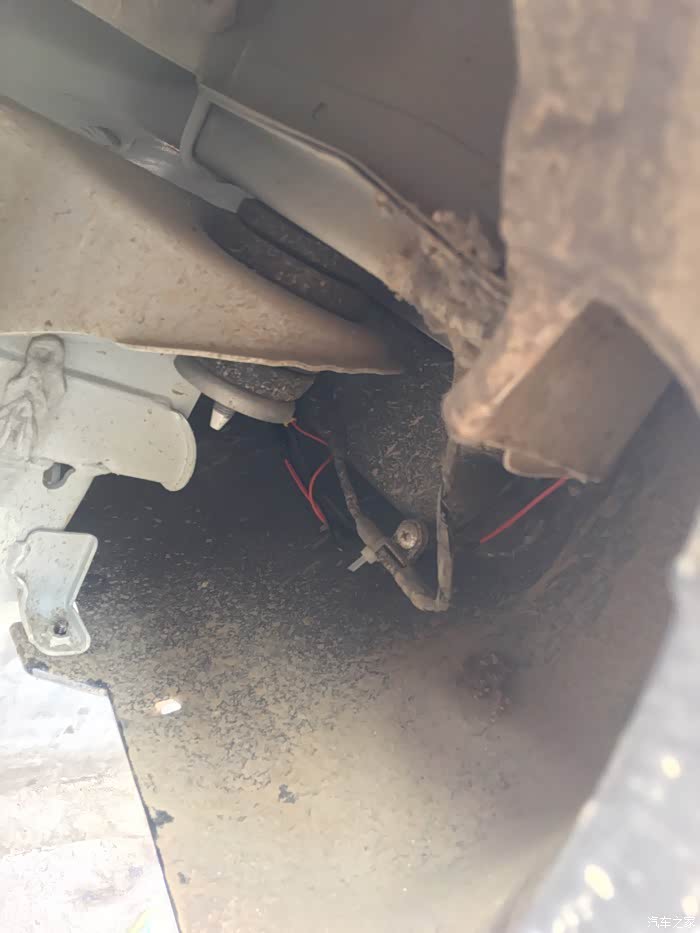

后面的线一定要用扎带扎实

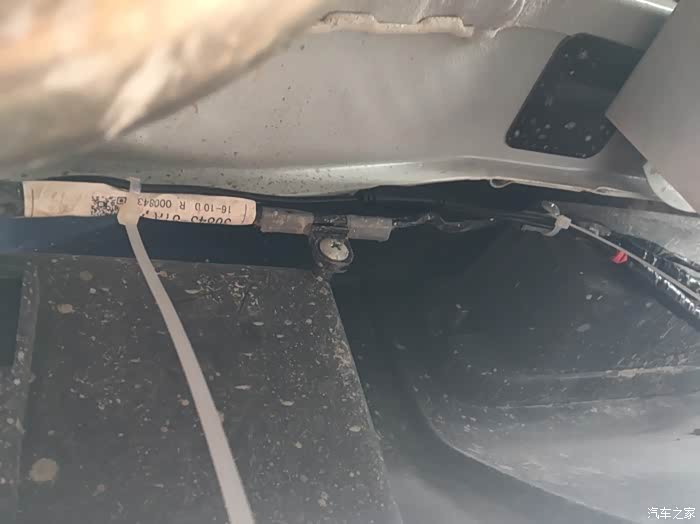

扎了两个地方

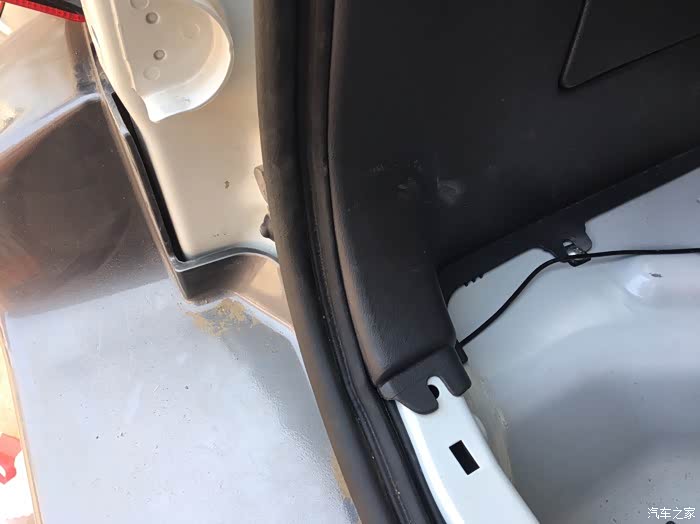

后面线从尾箱门边上出

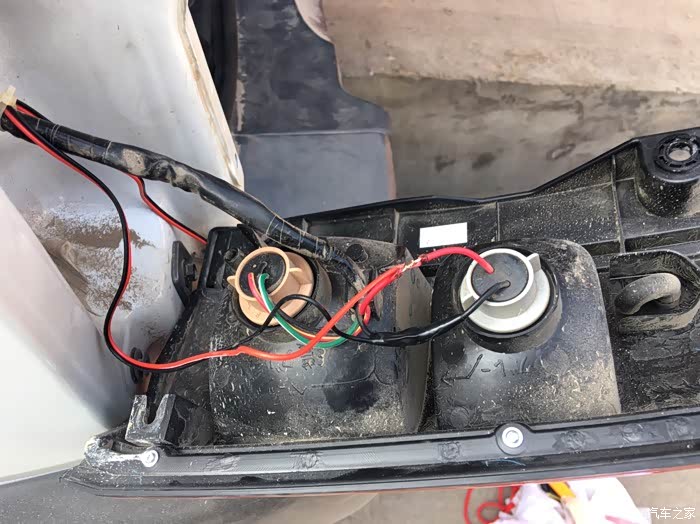

把倒车灯的线破开，电源线的红线接倒车灯的红线，电源线的黑线接倒车灯的黑线，包好

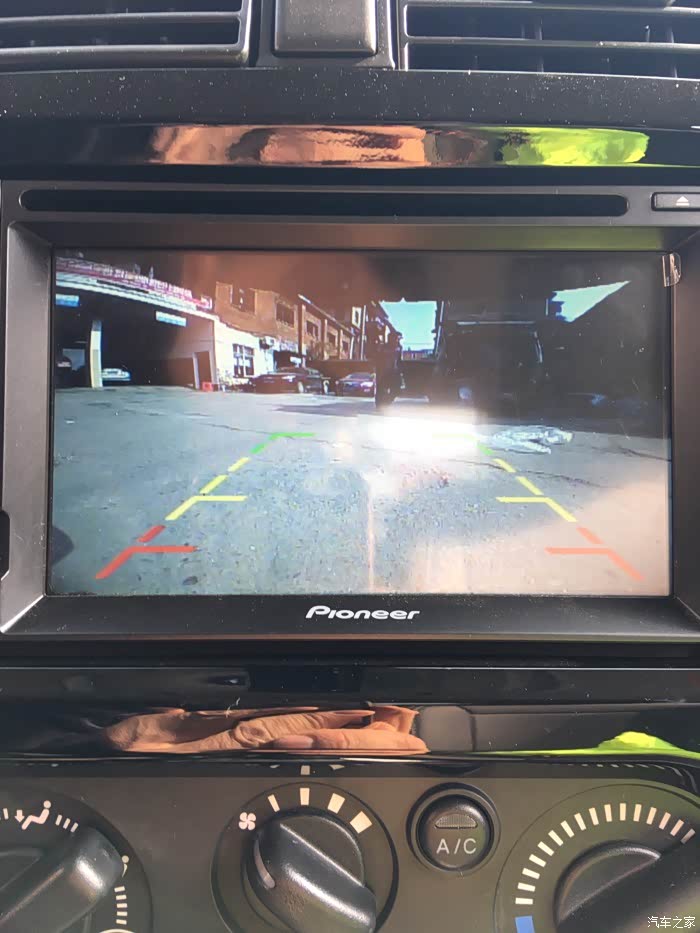

上车，挂带挡，OK啦
求精，求认证。
