北斗星——后雨刷组合开关接线图——供车友参考。

上图：

实际接线图，水泵没接，用个小灯泡代替水泵测试。

经实测，可正常工作，并能自动回位。按下喷水开关后，雨刷也会自动转起，并能自动回位。

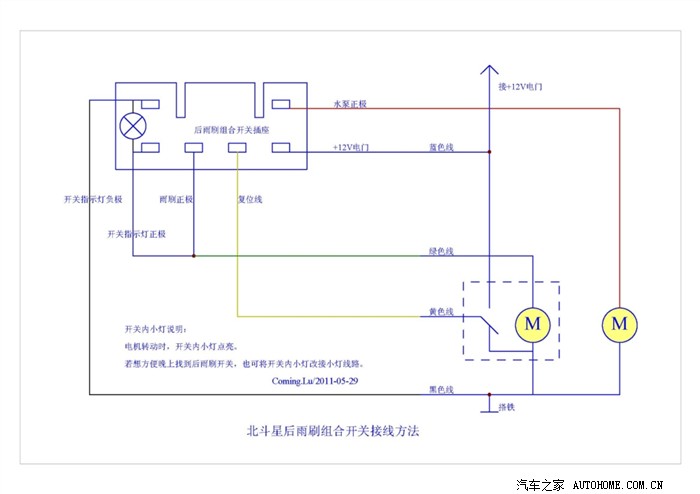

接线图(注意几条不同颜色的线交叉点是不连接的)：

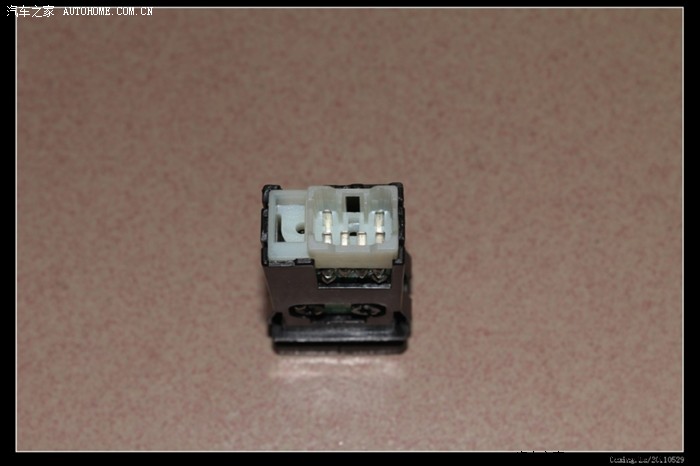

担心车友误解，贴上实物图，图中的后雨刷组合开关插座是这样看的：

这个贴子里，还有一个只接 后雨刷电机 的简单方法，不用接那么多线：

http://club.autohome.com.cn/bbs/thread-c-547-11155612-1.html
