悦翔V5手动运动版自己动手加装倒车影像适合爱折腾的车友（详细）

声明：此帖子大部分为原创图片，为了方便大家看接线原理及走线引用了部分升级包内图片。

近期小5可以装倒车影像的光荣事迹已经传遍祖国的大江南北，看到好多车友加装完后无比的羡慕嫉妒没有恨，于是拍马进京上4S问个究竟。得到的结果就是NO！NO！NO！奥、麦嘎登~~~我还真不想说你们是废物，于是就琢磨自己装一个吧。

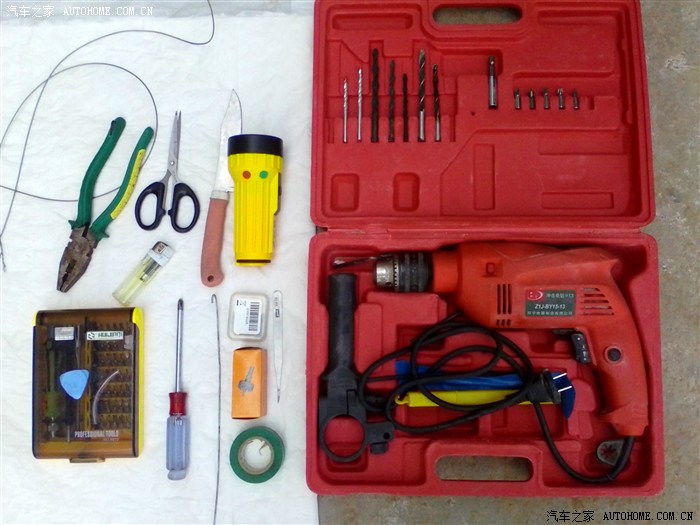

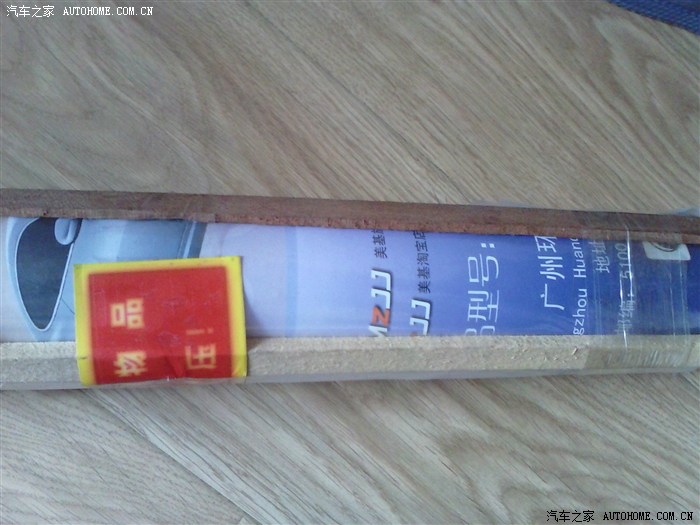

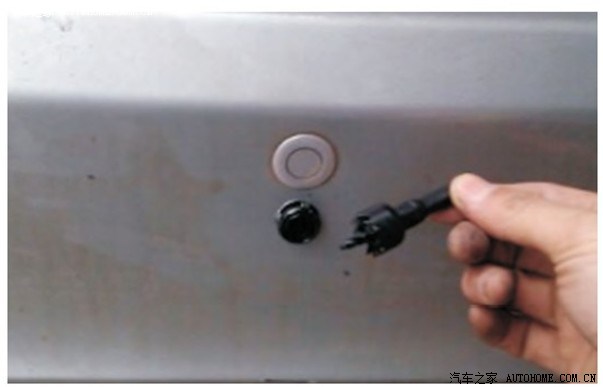

打开电脑直奔XX网，对比各家的摄像头功能和参数，最后选定了一款带夜视功能的，不过不是专车专用少条线，于是让商家给配了一条自己改装。商家搞得一头雾水，不知道要那线干嘛。

下面开始说安装的事。

第一步，升级系统。(升级图片详见升级包内说明书）

把升级文件（3个一共24MB左右）拷到SD卡根目录下（就是卡第一个节目不加任何文件夹），把车打着（防止升级时间长电瓶没电），插入SD卡（芯片朝上），注意要先插入SD卡，再打开INcall主机。此时系统就会显示说明书上的内容了，一直等升级完成再拔掉SD卡，系统自动重启，更新完成。更新完成后切记要删除SD卡内的升级文件以后才能再次插入此卡，否则系统报废！

第二步，弄清接线原理。

接入incall主机的一共三根线，一根视频信号线一根视频屏蔽线一根倒车信号线。

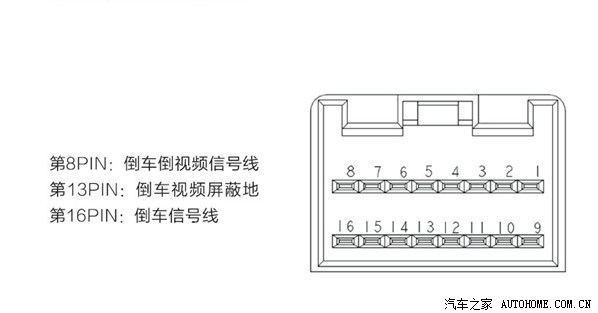

8pin视频信号线接摄像头莲花插头内线，13pin视频屏蔽线对应莲花插头外（网状线），16pin对应倒车信号线（倒车灯正极12V电平信号）。弄清了接线原理就可以开始布线了。（没弄清的朋友一定要多次研究说明书）

第三步，布延长线拆中控台。

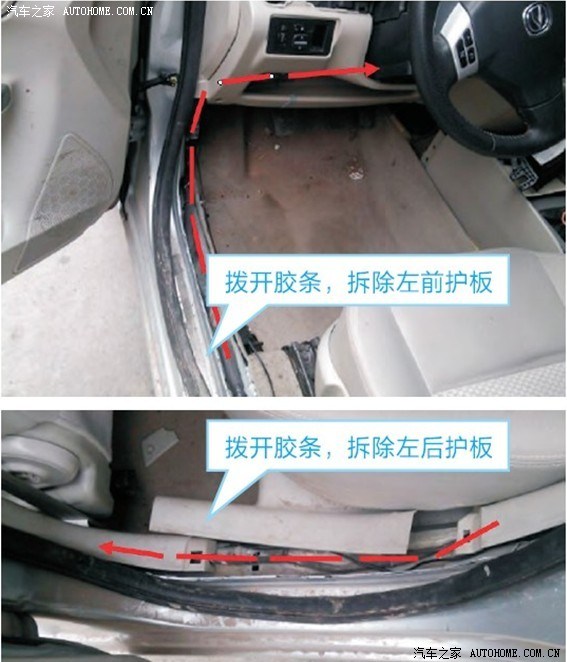

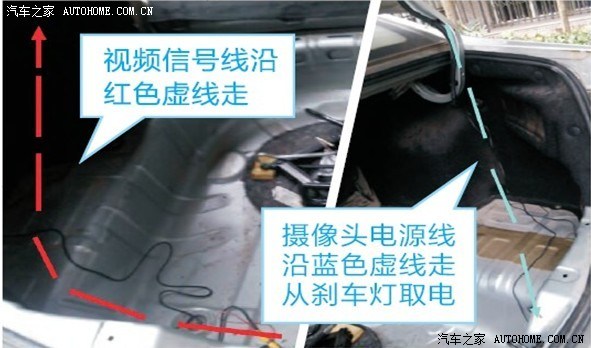

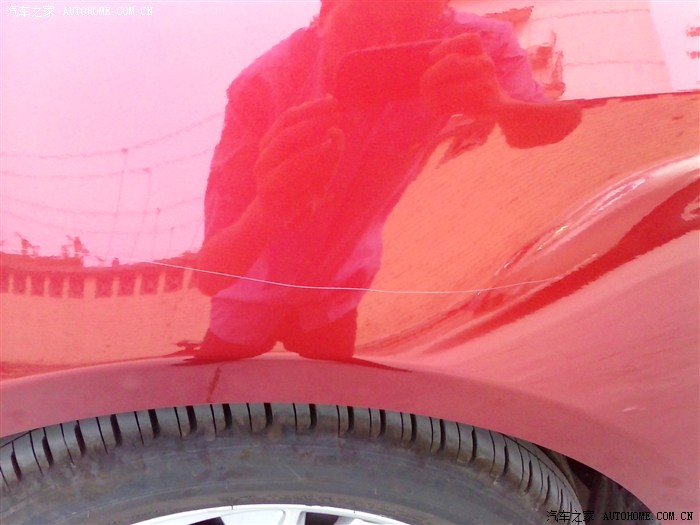

1、延长线的走法从方向盘下面（注意别缠绕到转向机构引发安全隐患！）———左侧门边密封条里（揭开密封条用细铁丝穿线不用拆内饰）———后备箱

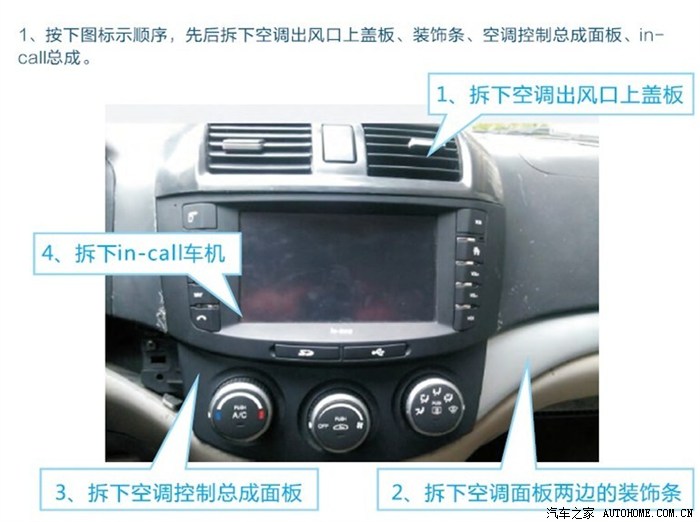

2、拆中控台。

找一个腻子铲（硬塑料材质）插入空调出风口和导航中间的缝隙，先轻上撬，再往外轻撬开（里面都是卡子，想知道是什么样的可以先拆右边长的银色装饰条，弄明白原理就好拆了。拆装饰条可以打开手套箱把手从后面伸过去按住卡子的倒欠，这样不会拆坏卡子）。空调拆开后依次拆开装饰条卸掉空调旋钮螺丝，取下控制面板，再卸掉incall主机螺丝，这样就拆出来了。

第四步，主机插头8、13、16pin自制插头。

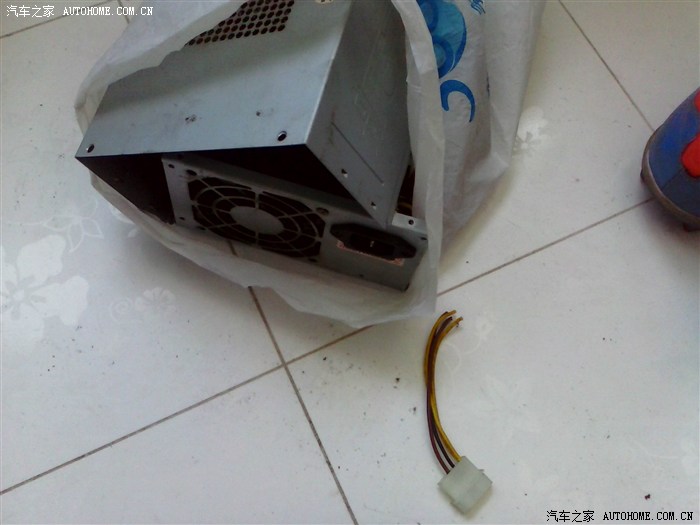

找一个废旧的电脑电源，剪下三根线，把插头里的铜管一起拔出来（拔出来的方法是用镊子尖捅一下里面的倒欠），把铜管试穿插一下incall主机屁股后面的插针看看松紧，用钳子夹到适当大小，然后把这三个小铜管分别插入8pin(推荐黄线）、13pin（推荐黑线)、16pin（推荐红线），原车插头的改装就完成了。

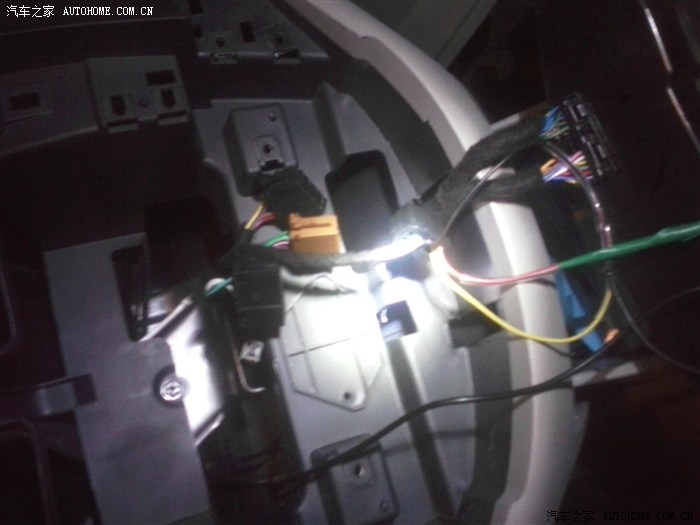

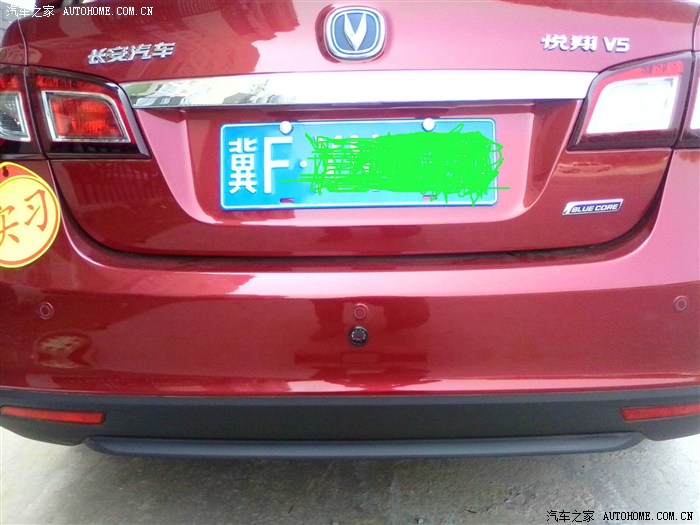

第五步，接线。这三条线的接法就按升级包里说明书对应的接法在此不再敖述。接好后用绝缘胶布包裹好，接线的标准方法参见百度单线对接。

第六步，倒车灯取电。

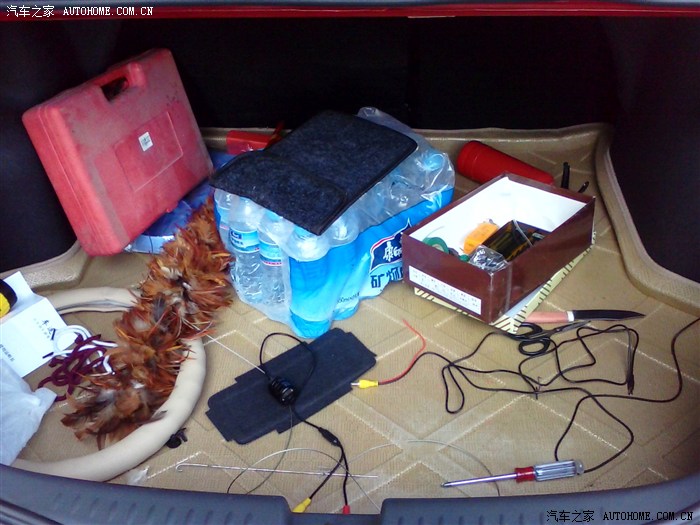

我是从后备箱右支撑臂位置的黑管子里面找的倒车灯正负极来接线的，如果你有富余的电线建议从倒车灯总成附近接电，黑管子里面正极线可以从倒车灯总成那里看颜色能区分，负极全是黑的无法区分（不是随便接一根负极就行，我第一次就是没接到倒车灯的负极视频没反应，外接一根线到倒车灯总成附近的负极确认无误测试影像正常）。于是我蒙着拨开第二条黑线（一共5条），好在我第二条就蒙对了，所以没有造成更大的破坏。incall主机16pin接过来的红线也接在倒车灯正极上，摄像头的电源线分别接倒车灯正负极，视频线和incall过来的8、13pin对接。这样布线就完成了。（注意：摄像头带的插头内为信号线，即接8pin，外为屏蔽线，即接13pin，接线切勿错误，否则可能造成无法预料的后果）
