小3的DIY，逃生拉手隔音换音响照地灯改锁车大喇叭等，原创大图

小三陪我快3年了，3年来尽职尽责，风里来雨里去，没有一次把我撂在半路，目前跑了3.9W公里，没有换过任何部件（保养件除外），对于这个价位的车，优点很明显，缺点也很明显，各位同学心里也很清楚；一年前开始每天上下班要开70KM,始终感觉噪音还是大，慢慢好像有一种耳鸣的感觉，必须要动手收拾一下小三了，通过这些日子来慢慢的改造，看到一天天的变化，目前还是很满意的。

发个DIY清单给大家参考一下，我做的项目其实论坛有很多前辈都做了详细作业，加上以下项目基本是一个人搞，忙起来基本没有怎样照相，所以这系列作业就简单带过，少图，文字叙述为主，小弟文笔甚弱，表述不清，兄弟姐妹们勿喷，如果哪位同学看不明白需要补充过程图片的，再补充。

DIY项目如下：

1、       买车一星期，完成全车贴美基膜（买材料去车店贴），加全车坐垫，地毯，尾箱垫，加灭火器。

2、       买车2个月后觉得原车鸣笛喇叭声音太小，换成了博世的高低音套装喇叭，效果相当震撼，可以匹敌德系名车的鸣笛声，也就是由于太震撼，引发了后续的改装。

3、       加装挡泥板和晴雨挡，后来晴雨挡拆掉。

4、       加装开模哥的方向盘按键。

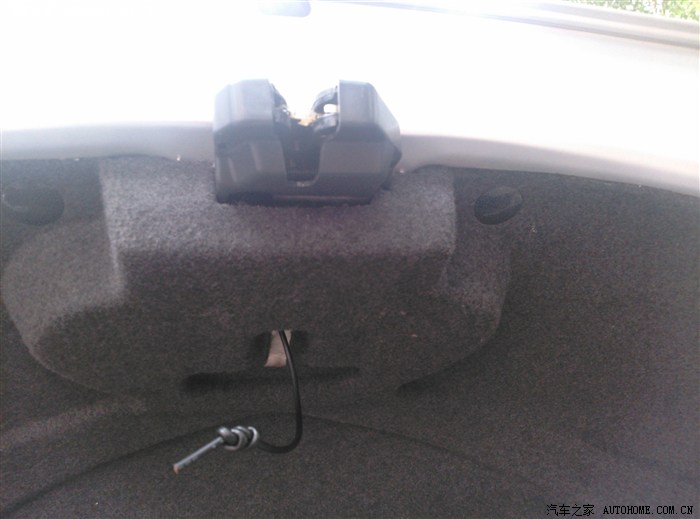

5、       尾箱逃生拉绳

    这个危险时候，非常实用，和儿子一起关在尾箱内演练过了。就地取材，用一根废旧耳机线做的，耳机插头刚好卡到电控锁的卡孔里面，没有专门去买个拉环。

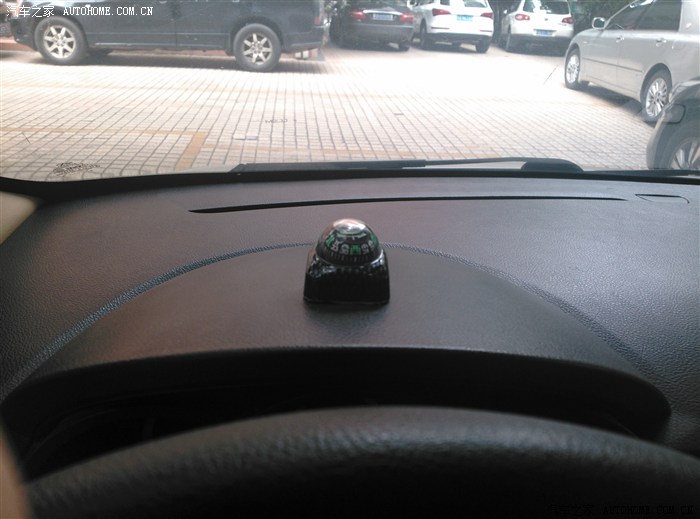

6、      车载指南针，行车时候不会丢失方向感，没什么说的。

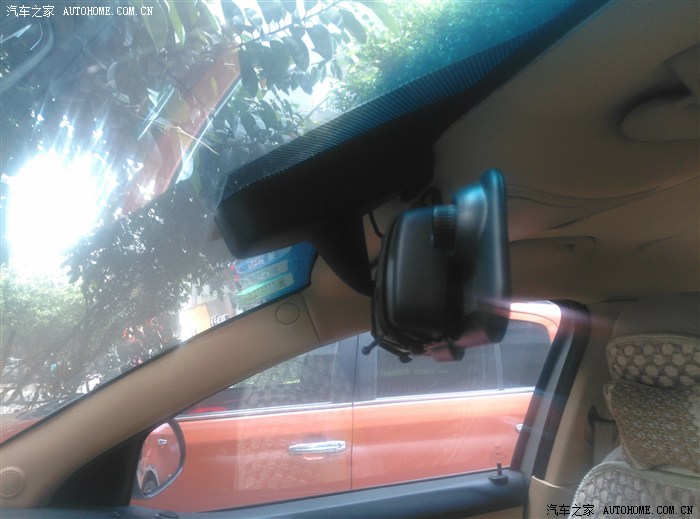

7、       加装行车记录仪，顶棚取电。12V-5V的降压模块直接安装到顶棚灯里面。行车记录仪是直接套在中央后视镜上面的，很整洁，没有多余的线路和支架。299元买的。

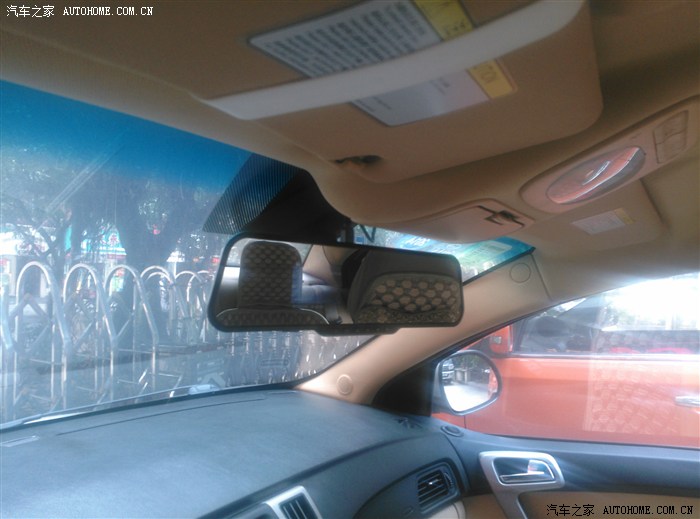

行车记录仪实拍图片

8、       加装3个拉手阻尼，拉手释放瞬间不再砰砰响。

9、       垫高驾驶席后根。坐位底加木板改善座椅下榻。

10、       4S提车时配了CA6127-V5无碟机，后来觉得音质满足不了我要求，最近换成了德赛西威602导航一体机，连倒车摄像头也一起换了。换下来的无碟机和摄像头转给了坛里的兄弟。

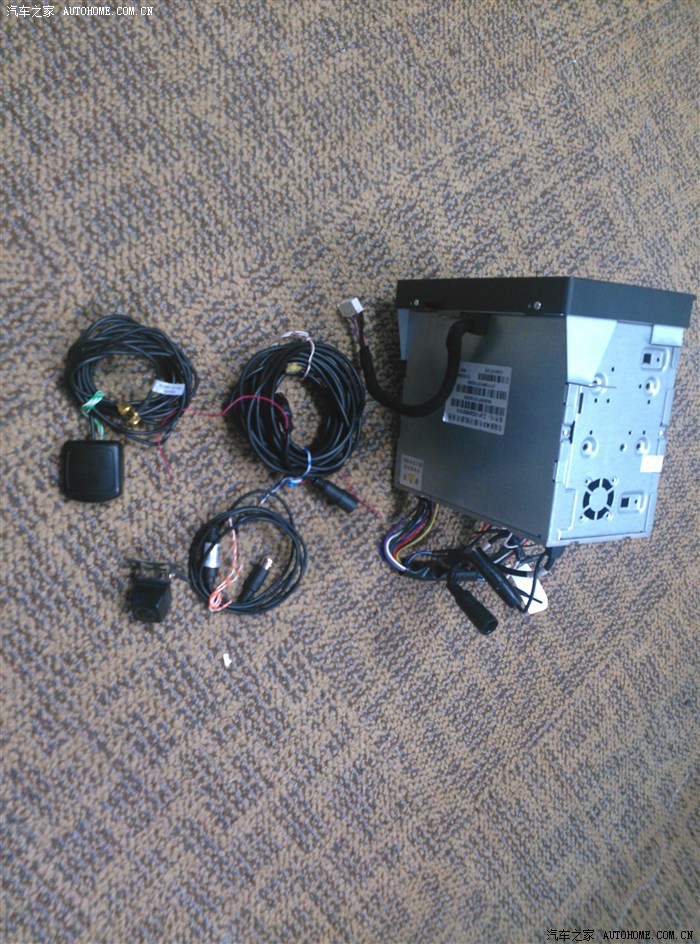

V5无碟机准备去新婆家前的合照，舍不得啊。

11、       更换全车银笛喇叭，加装分频器，加高音头，换装后的小三，有点音乐的范了，不能说有多好多好，相当于在一个小房间听1000元上下的2.1音箱吧。

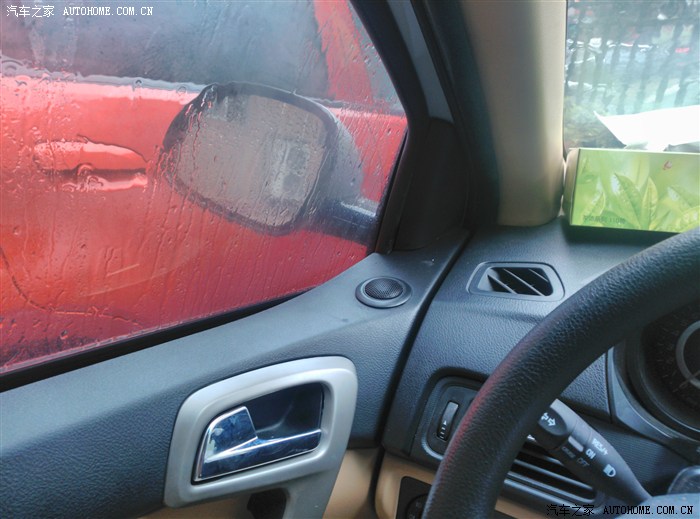

加装的高音头，用电烙铁开孔的

12、  加装全车隔音，和换喇叭，4门照地灯一起施工，这个是大动作，前后历时超过一个月，花了5天整天时间。范围包括U槽，叶子板，叶子板支撑体，防火墙，底盘，顶棚，ABC柱，4门，尾箱，发动机盖。打了10瓶发泡胶，用平静止振贴加大量的吸音棉。特别要提一下的是底盘加棉三层，顶棚也加棉三层，回装内饰件时候十分困难，地板明显增高，加油踏板由于踩不到底，只好割掉了一点脚垫和地毯。可幸的是效果很好，完工后用分贝仪实测热车怠速关窗时在41.4-42分贝上下。

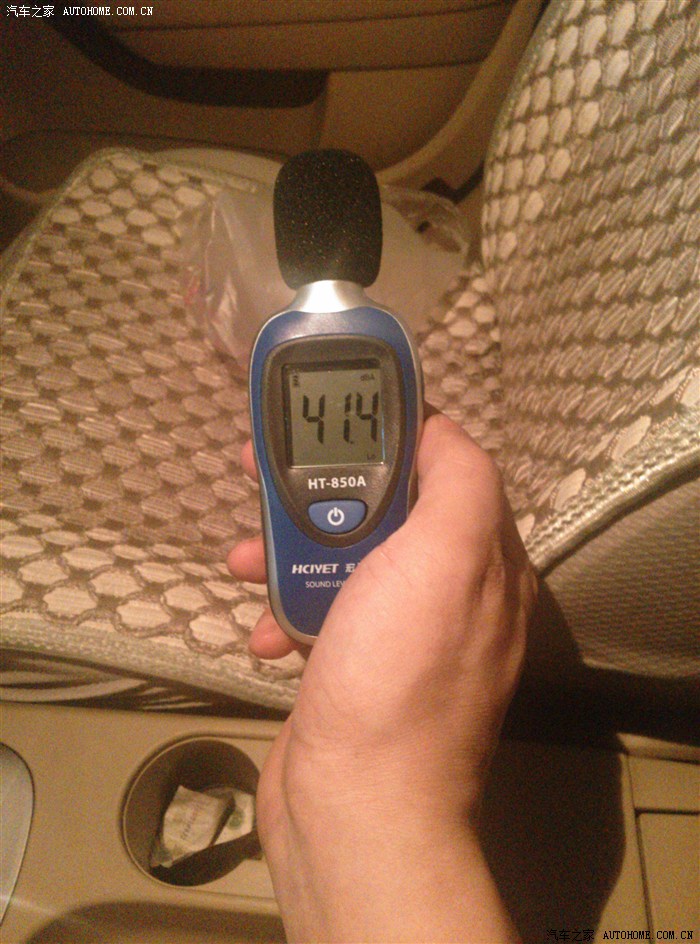

怠速实测噪音

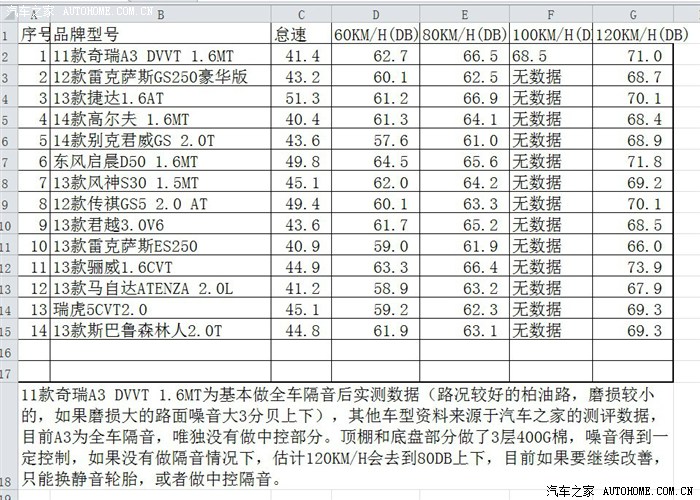

自己整理的数据

清明期间去岳父大人家，跑高速120时速，一般路面测得71分贝上下，新柏油路面测到69分贝的好成绩，这成绩接近15W以内的日系车水平，优于部分美系车。

施工期间我家小花来探班

现在感觉在快速路上有大货通过，基本听不到大货声音了，有一原A3车友试我车后说音乐和隔音感觉完全是2台车，和他新换的20W+的君越差不多，我想这话有过了，但个人而言，效果还是很满意的，请继续看下文改装，还有能体现到隔音效果的地方。买材料用了2K，自己一个人动手花了5个整天，和很多零碎时间，过程走了弯路，由于第一次做底盘时放少了吸音棉，导致低频声凸显，这声音你听不到，但是可以感觉到，会令你很烦躁。最后只好底盘返工重做，都是在周末施工，为了不耽误周一上班，连饭都是老妈老婆送过来吃的，晚上做到凌晨3点，累到趴下，底盘2次的拆装，深夜时候，孤零零一个人对着一堆拆散的部件，放弃和不干的想法都有了，当中感受无法表达！！！

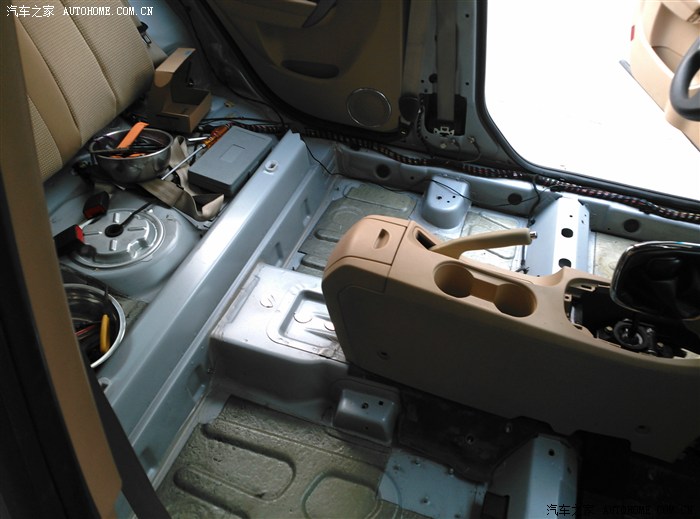

上一张拆车图片

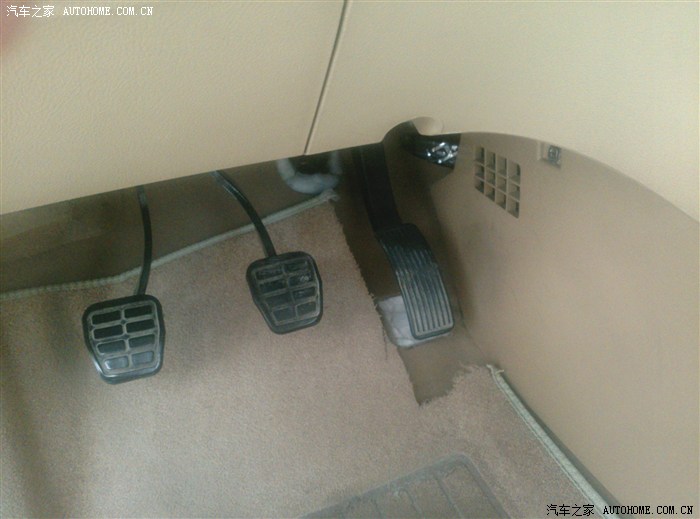

由于加3层棉后太厚，油门地板不到位，只能割掉一块脚垫和地毯

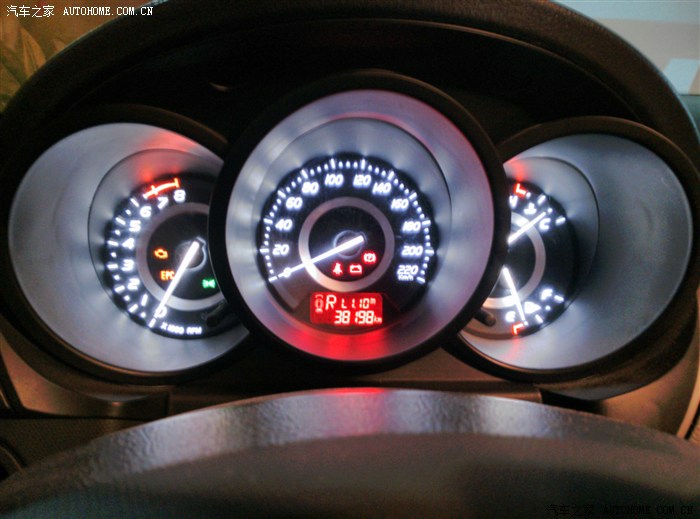

13、  改仪表灯白灯和常亮，改中控多媒体面板绿灯，四门玻璃开关灯等。另有一个小建议：绿灯，蓝灯电压2.2V上下可以点亮，白灯要3V以上才能点亮，为此我也吃过亏，多媒体中控部分红灯改白灯后忽闪忽闪的，差点怀疑自己的焊接技术，最后换绿灯搞定。所以改灯前，量量电压先吧，可少走弯路。

602和改中控灯的效果图

14、  加装春风哥的定速巡航，换巡航手柄，刷档位显示，停车双闪，行车落锁。

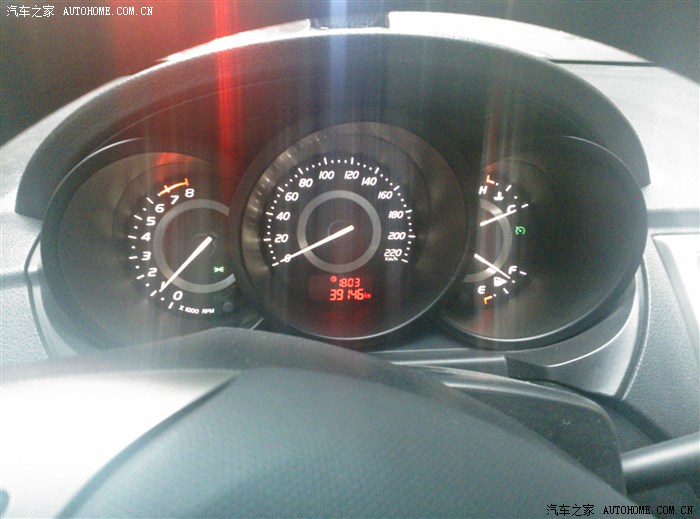

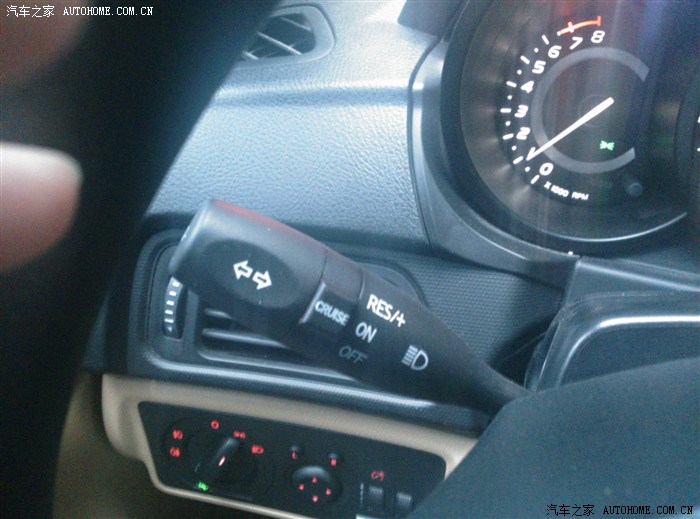

定速巡航

还是定速巡航

15、  加装原厂倒车雷达模块。装了3个探头，不过目前只实现了2探头正常工作，中间探头还在研究中…..假二郎神，未算完工。

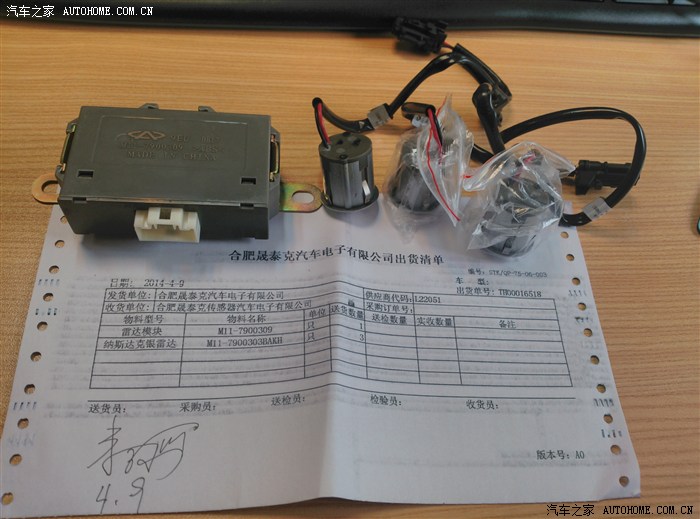

雷达到货了 （买了3头，只认2头），（后补：忽然发现，贴了店家名字上去了，小弟无意广告，怎样删除此图片？麻烦版主帮忙删掉。）

倒车雷达显示

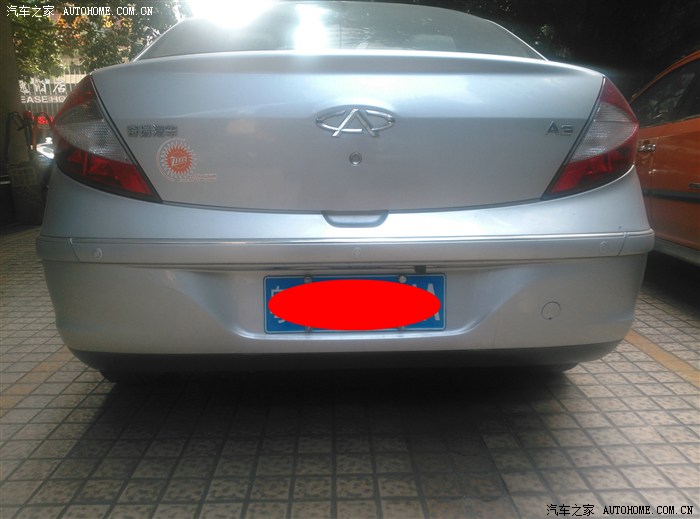

雷达装车后效果

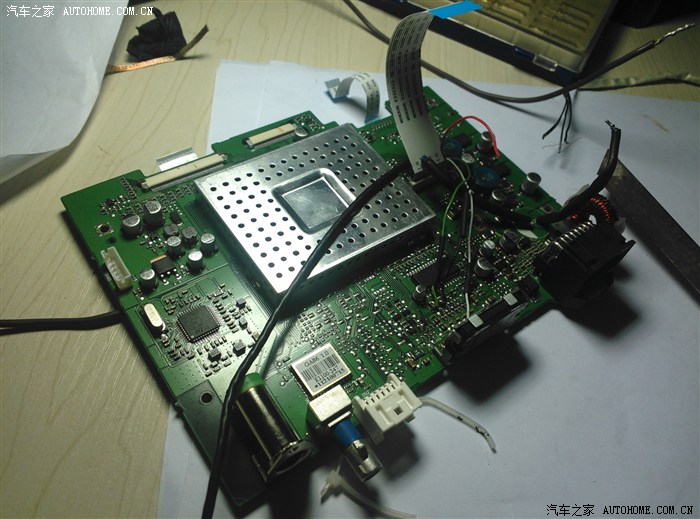

16、  打磨德赛西威602一体机，换7850和10000UF大电容。

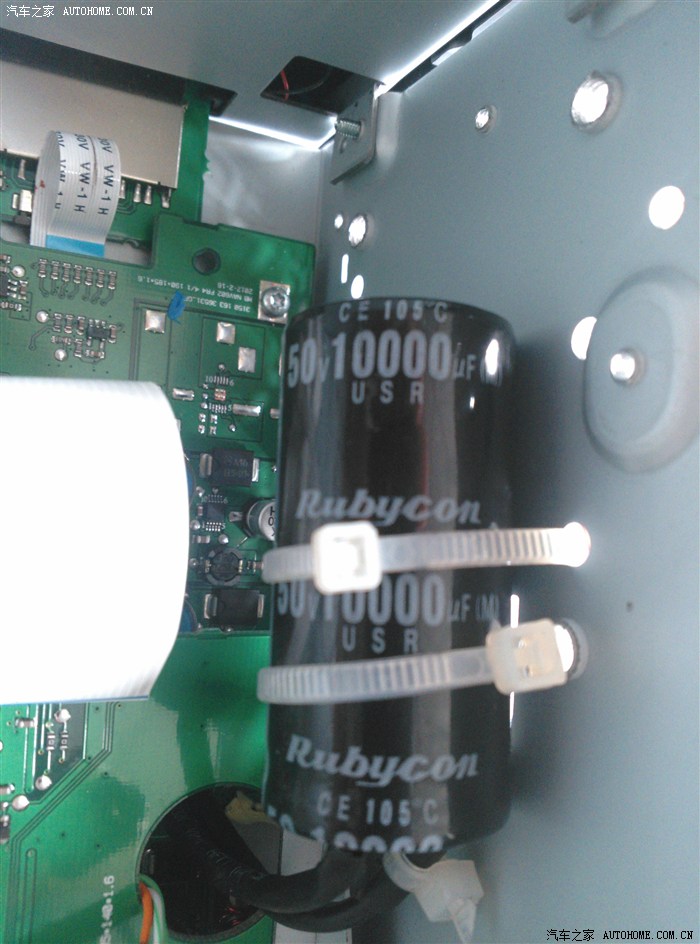

    10000U大电容，打横睡觉

17、  在尾箱原位加原厂8“低音炮，由于效果不满意，一周后就拆掉了；后来又在原车位置DIY 8”惠威低音炮。换下来的原厂低音炮和4门喇叭及原车CD一起转给了坛里的兄弟。

18、  在德赛西威一体机里面的主板焊接飞线出来给低音炮做音源输出。我的方法是直接从602音频处理器的引脚焊接飞线到后尾箱的DIY低音炮上面，再加功放板来放大，这样不用高转低模块，不用二次放大和二次失真，实现真正意义的低音输出，音质和效果自然是在车门喇叭接线用高转低的无法比的。由于有专用音源输出和单独加了功放板，以及在尾箱加强了隔音和止振，使之表现得雄壮丰满，浑厚有力，震撼而不失真！效果比原车的160多元的原厂喇叭效果好太多太多了，DIY成本是不到200元。

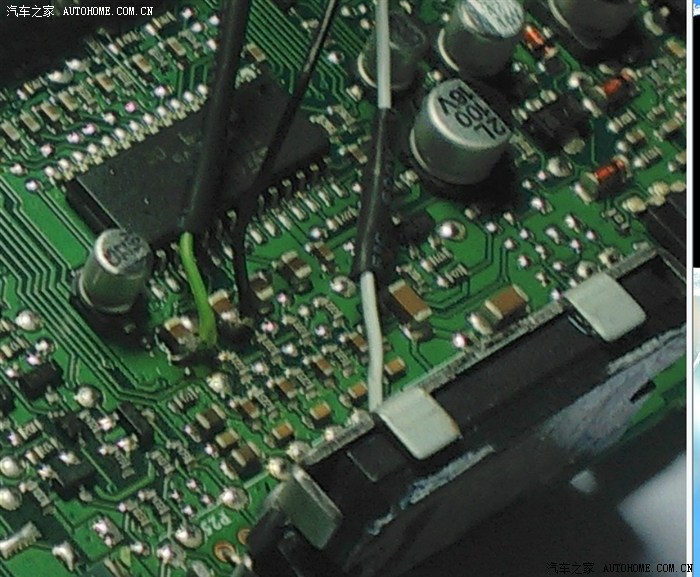

低音输出飞线图

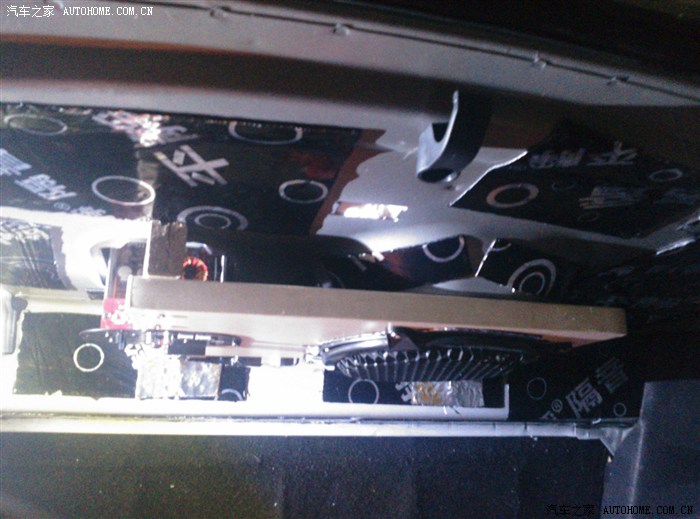

DIY的低音炮，晚上拍的看不清

19、  四门照地灯。在顶棚取12V电，走左A柱下到BCM附近，在四门加装了鹰眼照LED地灯，通过和顶棚开门开关并联控制，实现四门任意一门打开，照地灯自动全亮灯，4门全关，自动熄灭，方便乘客下车，效果杠杠的，非常适用于有老人小孩的家庭。

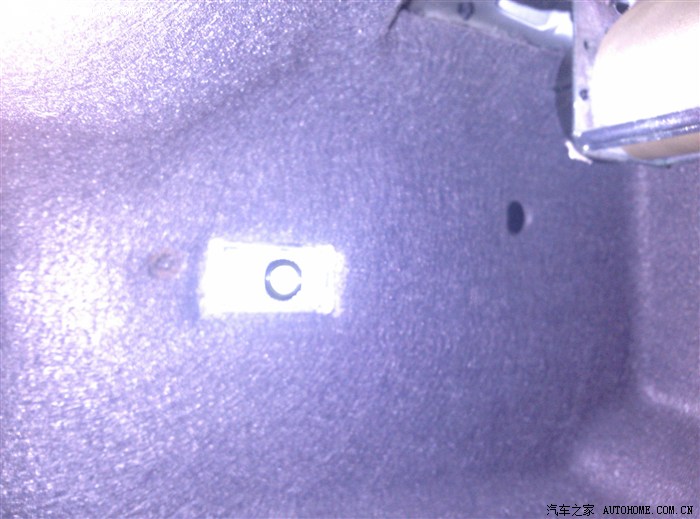

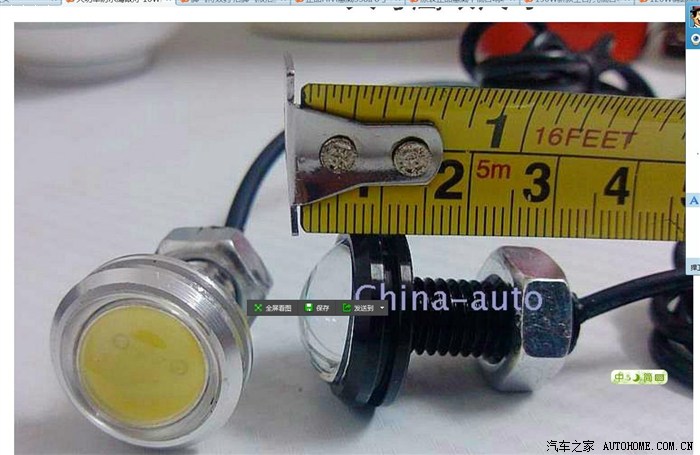

鹰眼LED照地灯

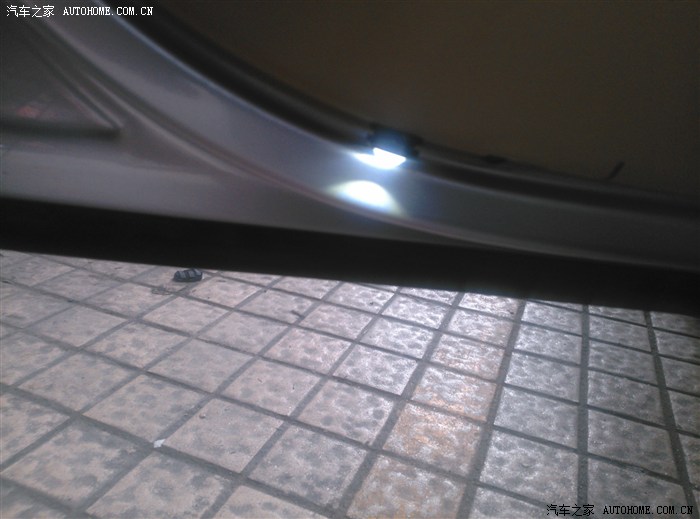

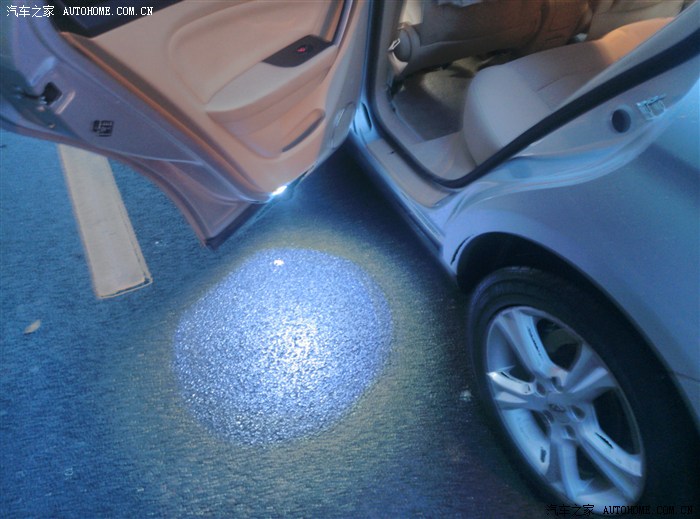

实拍效果

还是照地灯

20、车尾箱的LED鹰眼灯，和4门照地灯一起买的，比原车的灯泡亮多了。

21、  征服了锁车大喇叭声，这个我想也会困扰了很多的同学。我也一直很烦恼这个，看了电路图，老三是2个鸣笛喇叭和1个防盗喇叭的，但是新三由于简配，就只有1个中音鸣笛喇叭，其他都简配了，前文说到我觉得鸣笛声音小，车买回来2个月后就自己换了BOSCH的双喇叭，那个声音可谓非常震撼，可以想象我锁车声音比一般同学的原配喇叭声音也震撼多了。导致每次锁车，都引来N多不明真相群众的各种眼光。怎么办？就自己改吧。下面说说思路：

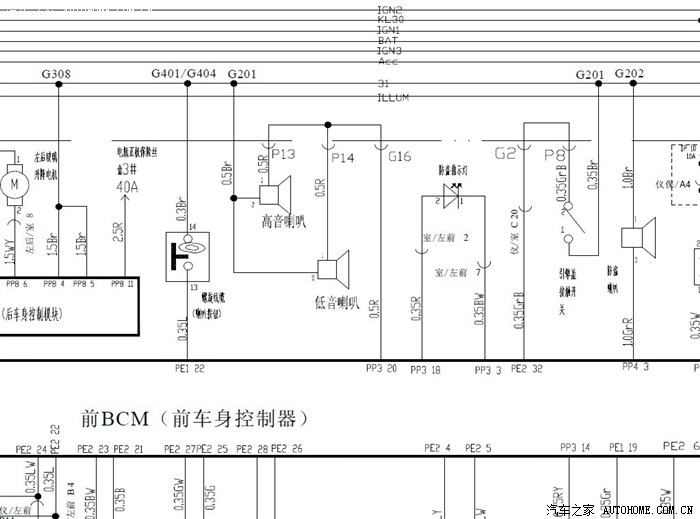

1)找资料，读懂BCM的引脚定义图。得知喇叭信号是BCM PP3 20脚负责供给的，锁车和正常鸣笛都是用这个线路，了解

这个是前提条件。

2)专门增加一鸣笛喇叭，用来锁车。

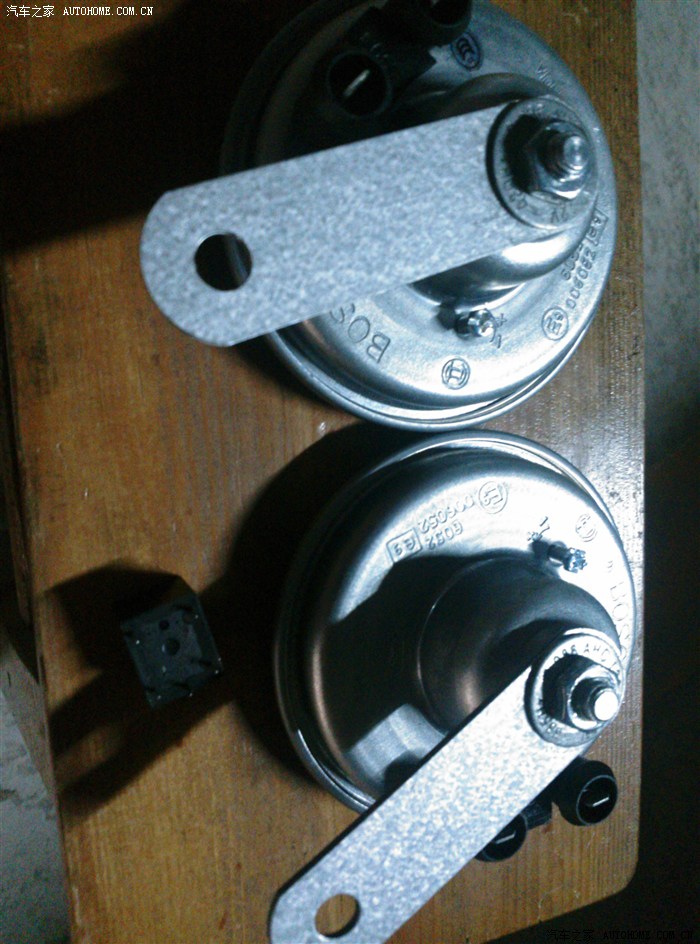

新到货的BOSCH ，和继电器，鸣笛喇叭只能一对买

由于喇叭声音都不小，放哪个位置适合呢？我考虑了很久和N次试验，我当时是想放在驾驶室BCM附近的，这样方便布线，但是由于我车做了隔音，用了很多吸音棉，结果我在外面基本听不到锁车后那BI一声，这还不单止，最不可接受的是我在驾驶室内无意按响了喇叭，结果把我给吓了一大跳，驾驶室的密闭环境，那鸣笛响声让你有种震耳欲聋，五脏翻腾，非常难受感觉，如果老人小孩在里面，真给吓傻都有可能。真佩服用高音喇叭折磨犯人的发明者！！！简直无人性！！！！又想过放到发动机仓，可惜我防火墙隔音也做好了，穿线很困难，无从下手，还想过放到后保险杆下面，但是不防水，线路也不好走。最终确定拆开后尾箱的地毯，将新增加的喇叭放到左边尾箱灯旁边，后保险盒位置的附近，那位置有预留不知道做什么用的螺丝孔，用来固定新增加的鸣笛喇叭刚刚好，加上那个地方其实是个封闭环境。声音出来后会衰减很多，在外面听起来就不刺耳，但是又刚好能听清楚BI一声锁车了。

3)解决了安装位置后，接下来的是布线的问题了。说回前文的事情，由于我之前加装了倒车雷达，就布了一条电话线从尾箱灯到BCM模块的，倒车雷达只用了1芯，还剩3芯，还有之前加装4门照地灯，也将顶棚的12V电源引到左A柱BCM旁了。所以布线我就很简单了，直接享受前面DIY的成果。

4)布线解决后，最核心是怎样改造线路。前文说过，负责给鸣笛喇叭供电的是PP3 20脚，那就把该脚给剪断。中间接一继电器。由于我顶棚的开门灯按钮是按下去的，就是说每次开门都会亮灯，我就用这信号来控制继电器的常开常闭，把正常鸣笛喇叭接在常闭，锁车喇叭接在常开一端。开门灯一开，继电器通电，磁铁吸合，从常开切换到常闭，通过预先步好的和倒车雷达共用的电话线给锁车喇叭供电，后面的锁车喇叭接通。由于每次锁车前，司机都要开门下车，开门灯就会亮，鸣笛喇叭和锁车喇叭之间就会自动切换。从而实现减小锁车喇叭声音的功能。

5)拦路虎：施工过程遇到麻烦，就是按上述方法接线后，锁车时基本有一半几率是正常，一半几率前后喇叭同时响。这样岂不是白弄了？怎办？当时以为是继电器问题，换了一继电器，还是一样。后来想了一下，应该是关门后锁车瞬间BCM会切断顶棚灯供电，而我顶棚灯和4门照地灯都同时亮了损耗了一部分电能，导致继电器会供电不足，断电释放常开开关，接通前面的鸣笛喇叭，导致切换经常失败。原因找到后，解决方法就好办了，加4700UF电容，加二极管。电容并联在继电器的线圈上面，延长继电器吸合时间，用二极管来阻止电容储蓄的电反向回流给顶棚灯和照地灯。

事情就这么解决了。剩下的就是享受自己努力后的成果，以及慢慢回味改装的过程，今天上班来公司楼下，保安问我，你有两辆这样的车吗？锁车声跟以前不一样啊？我说没有啊….

还是那句话，有付出，才会有收获….

-----------------------------------------------------------------------------------------------------------

上周末回老家帮老爸办事，蓦然发现门口的龙眼花开的正盛，辛劳的蜜蜂不知疲倦的飞来飞去，但可能他们还不知道，今天龙眼树的主人回来看他们了。临近花甲之年的大姐在40年前把它种下，从一颗小种子，慢慢发芽成长，看着我出生，上学，娶媳妇。。。。现在已是2层楼高的大树，年复一年的开花结果，可是他的主人为了生活和小孩教育，偕老带幼的来到大城市，偶然才回来看一下空置的小楼和门口的果树，小村庄看着其实一点都不偏远，但是没有什么人气，还有孤零零的小三，不禁鼻子一阵酸涩；办完事后，给老家的15天挂钟上足发条，我自言自语的问，下次回来的时候，你还在滴答滴答吗？

空置的小楼和孤单的小三

茂盛的龙眼花还有辛劳的小蜜蜂

花期已过的荔枝树

另：由于我买的是一对的BOSCH鸣笛喇叭。锁车喇叭只需用一个，还剩一个，全新未用，今天清理工具房，居然意外发现3年前换下来的原厂中音鸣笛喇叭，如果早几天找到，我就不用买BOSCH的了，有需要的兄弟请吱声，两个喇叭均带原厂支架，成本价转让给有需要的兄弟。
