荣威改装 斑马大屏详细教程

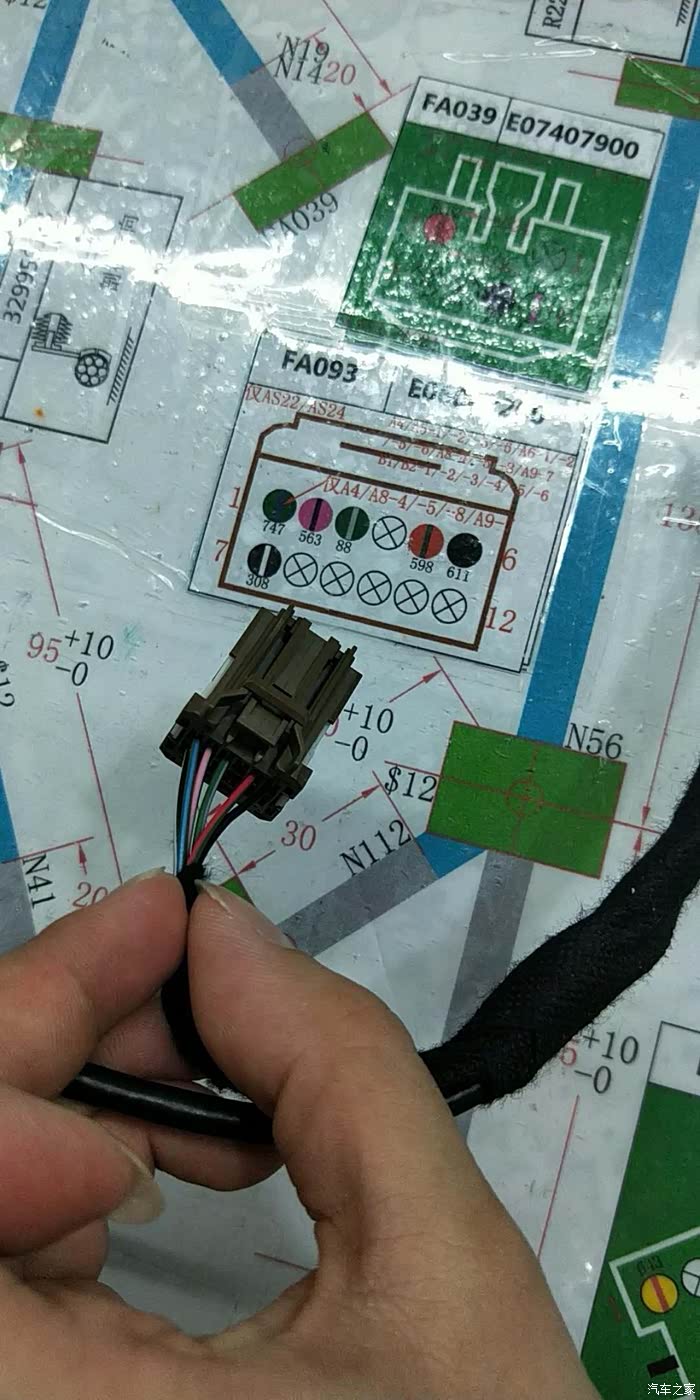

这个外壳 是大屏后面的外壳，598号线接保险丝 是电源正极，611是电源负极也就是 搭铁线 。88号线接大头88号 线下图3有位置，563为LIN线就是信息线。308是后视镜电加热线，747可以不接没用。

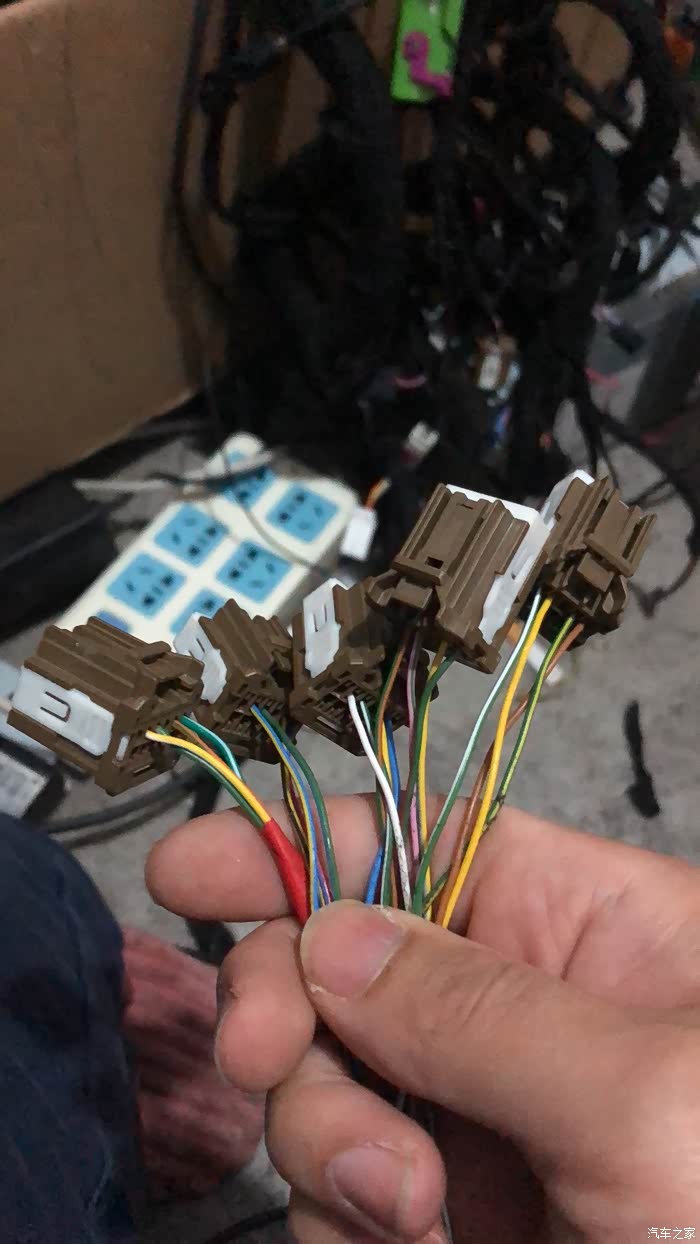

这5根线全部接大头，位置在下图对着号码接就可以了。这个外壳为中间那个圆孔的插头，开机键。

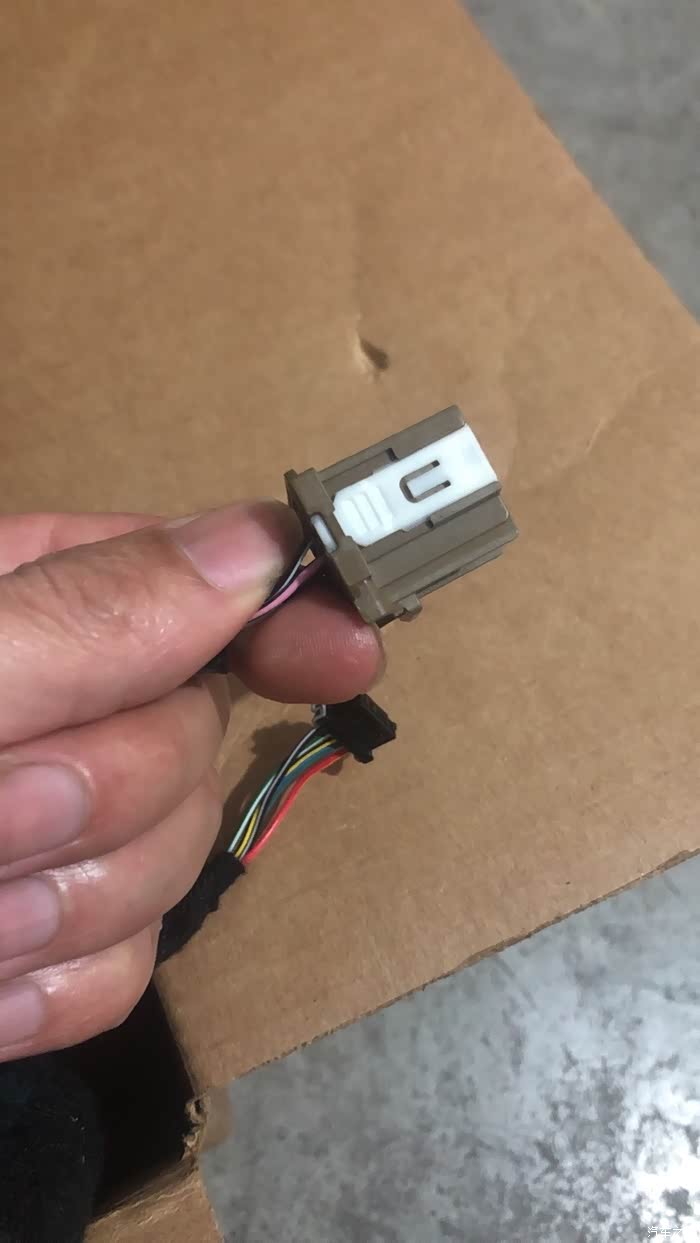

上面那个 外壳的742,744,745.357,745都在这个外壳。

这是我自己做的，

这个不用管，

这也是我自己做的。

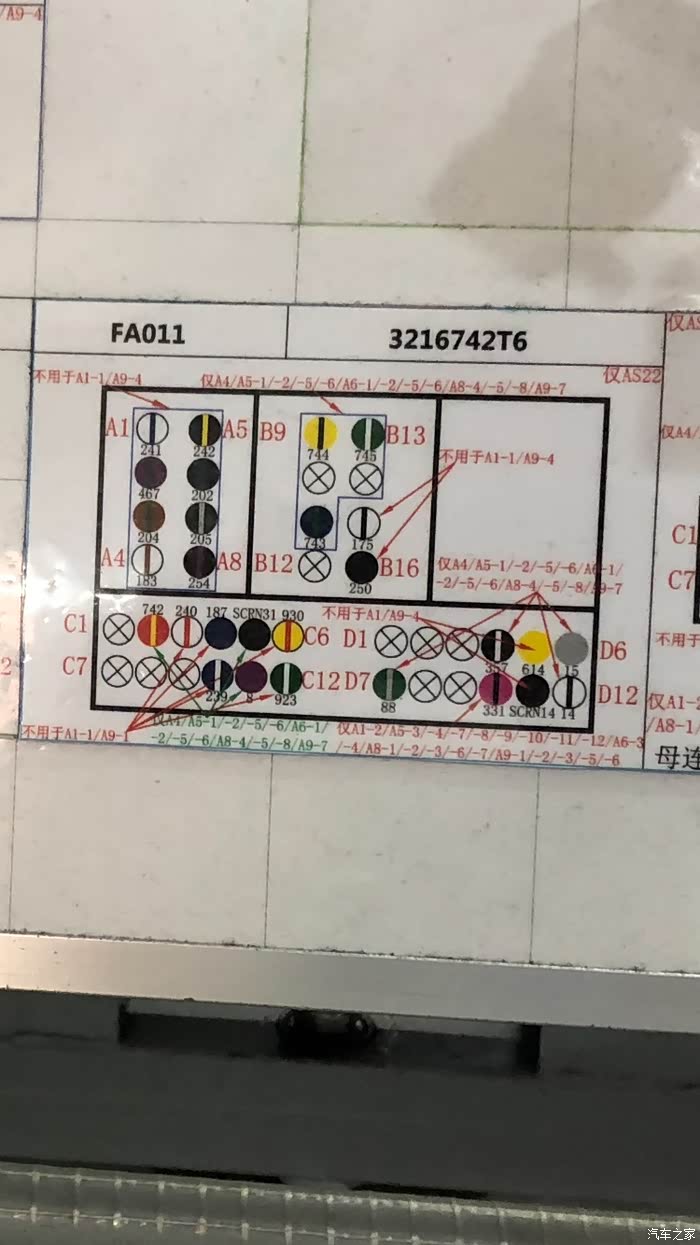

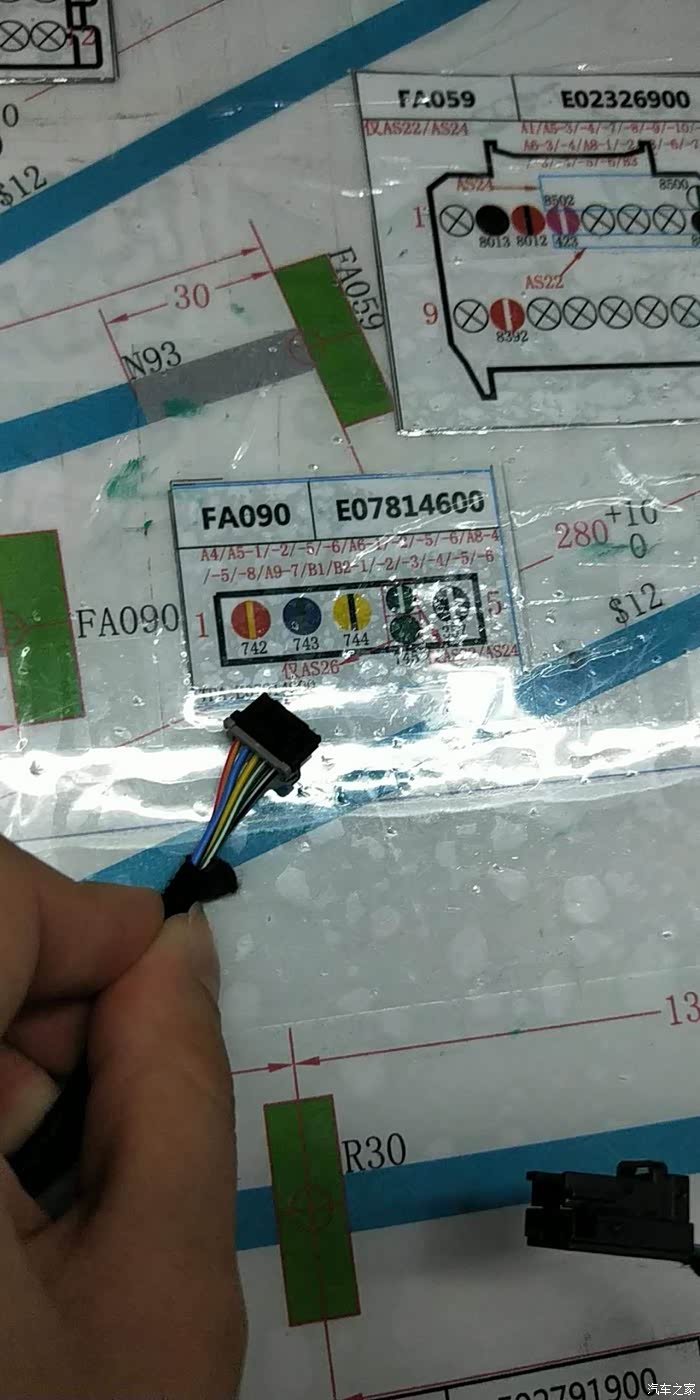

这是接线定义，

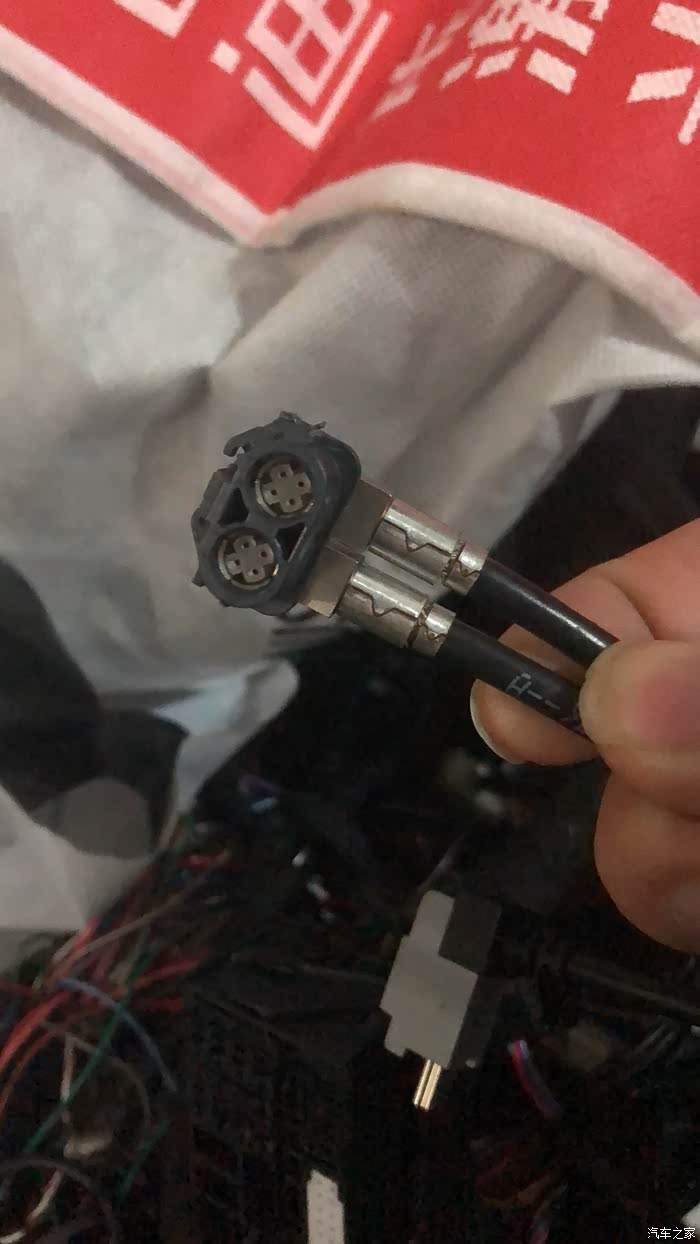

这是同轴视屏线一根接大屏一根接仪表，没有仪表的接一根就可以了，

麦克风放在阅读灯位置

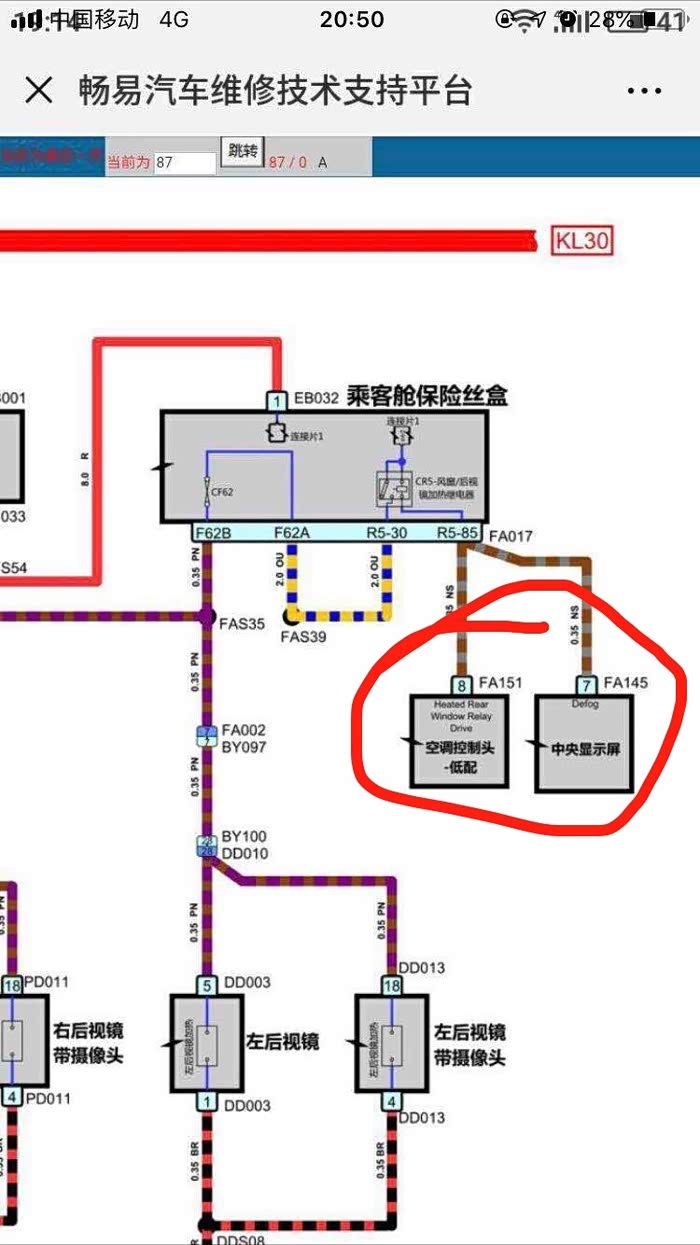

低配的空调头8孔换到高配的7孔，就是图一的308号线

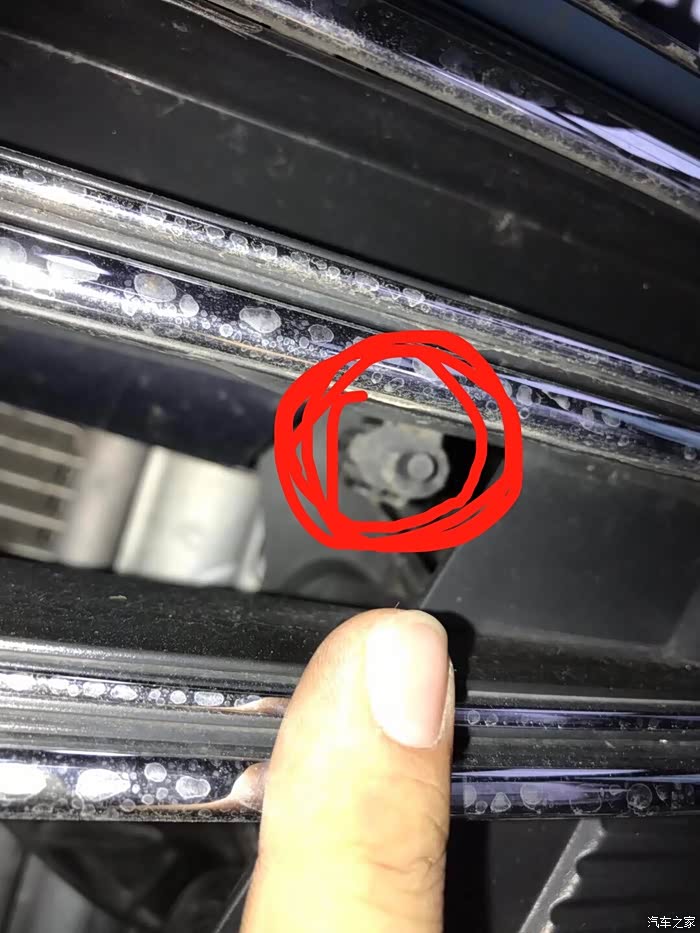

这个是室外温度传感器装在前脸格栅里面的拍的有点模糊。

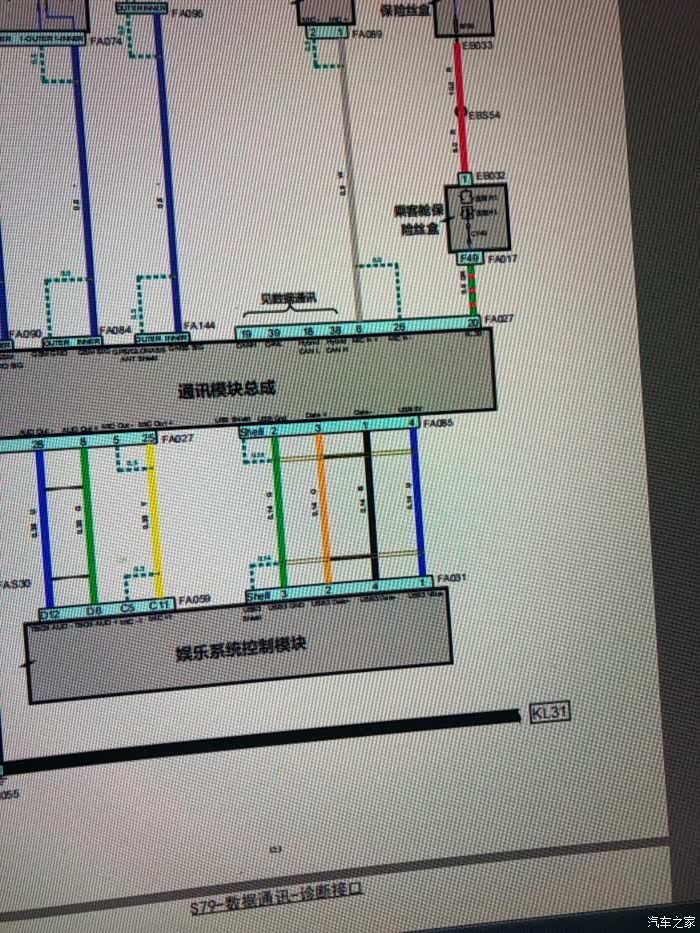

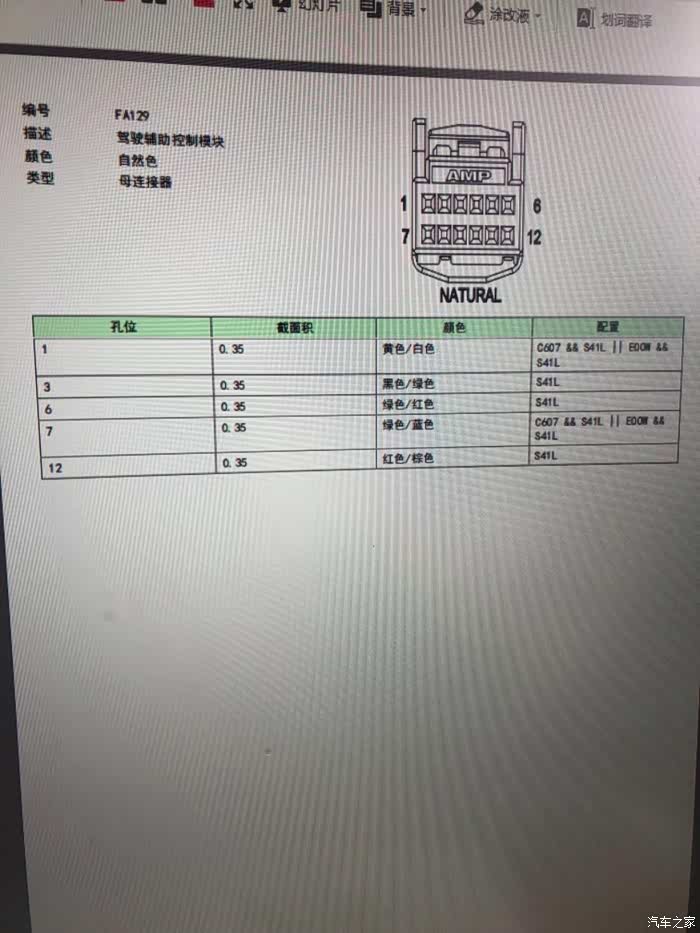

通讯模块接线定义，

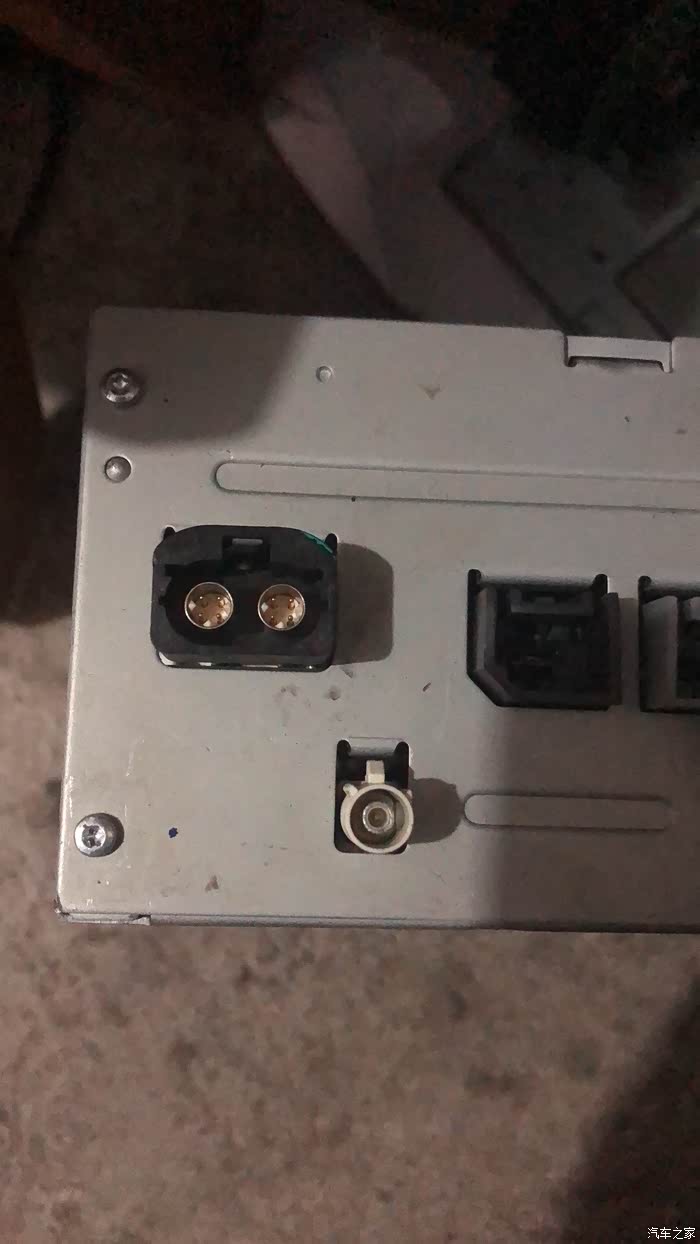

主机上的视屏线接口，

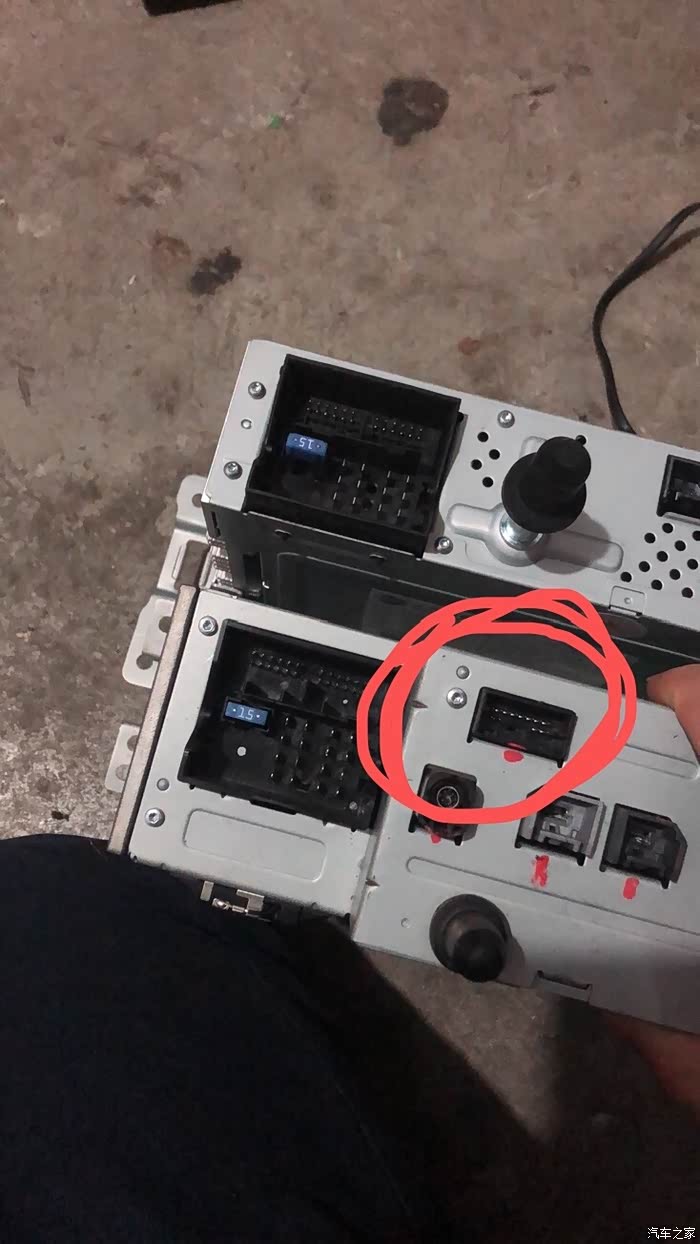

有这个接口的是高配主机带360全景摄像头的，没有的是低配，

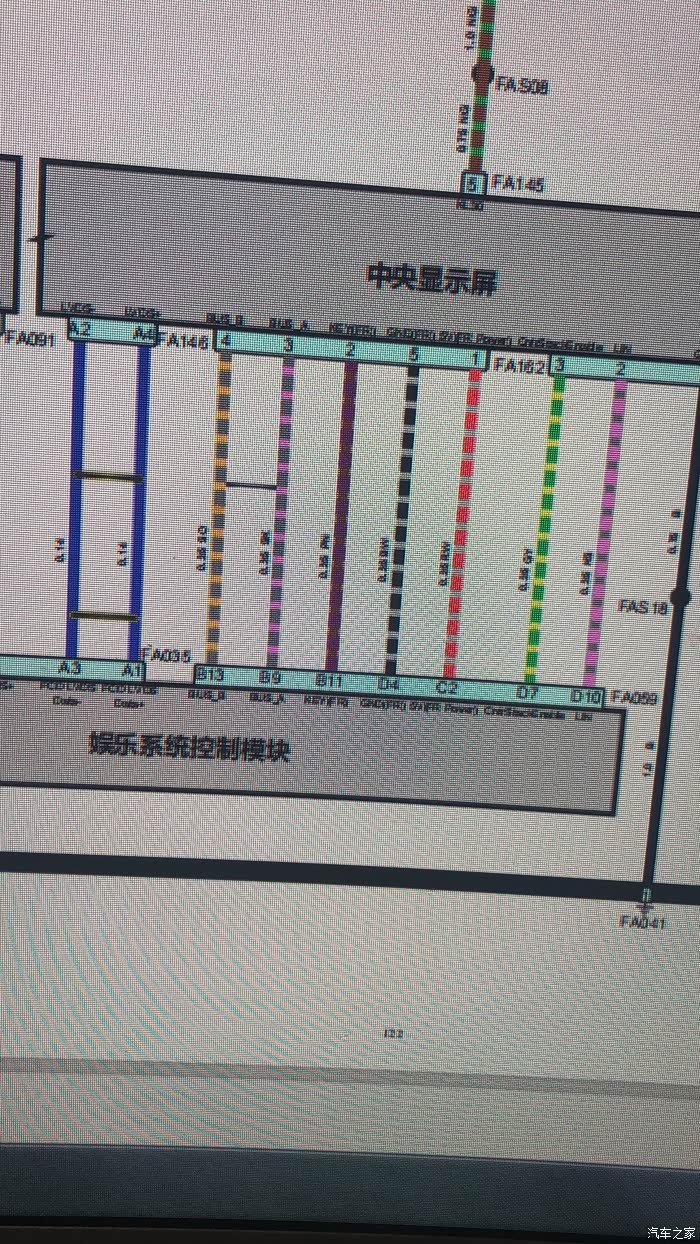

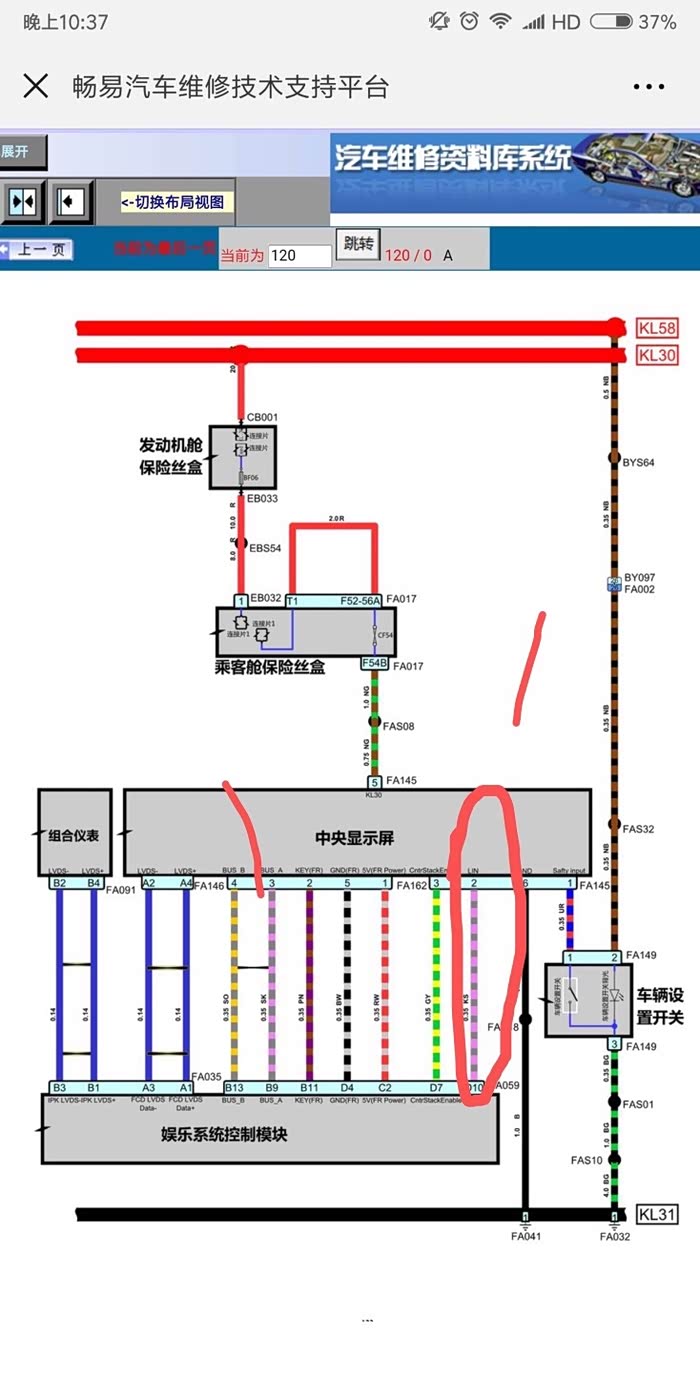

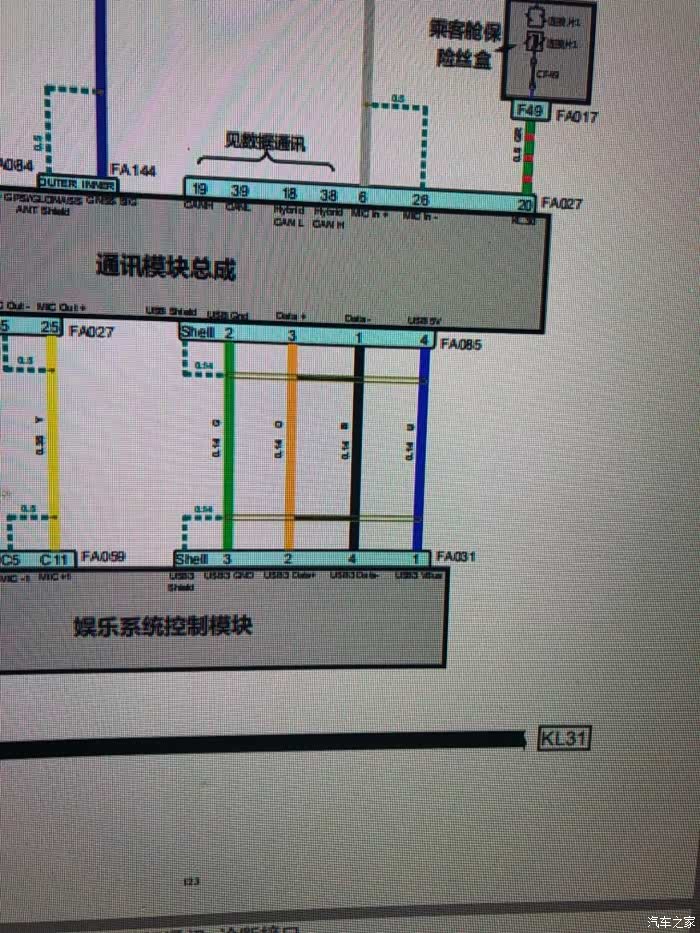

这个就是原厂接线图，

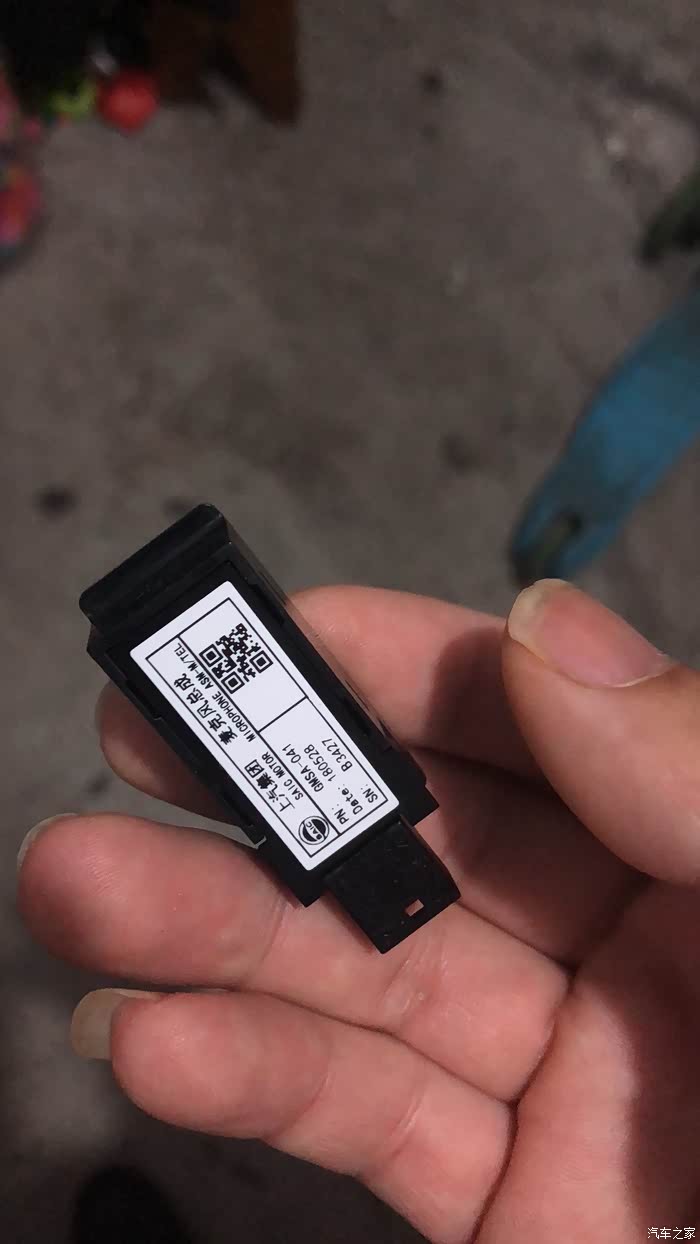

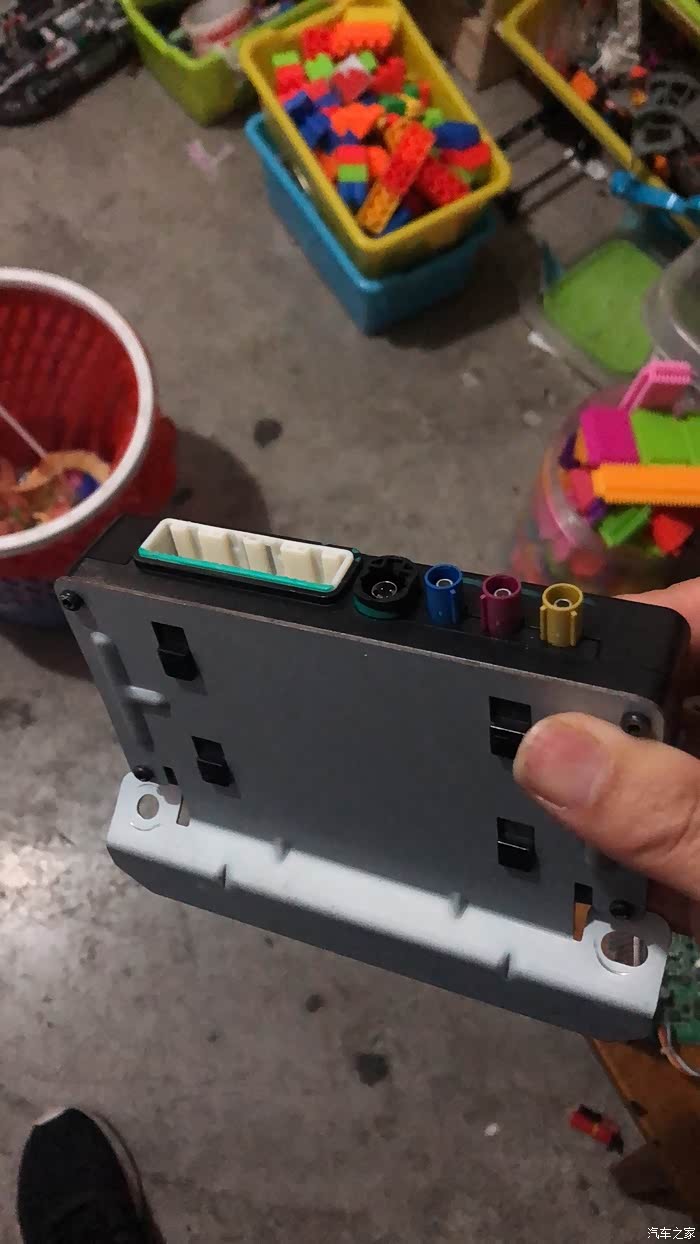

通讯模块长这样，

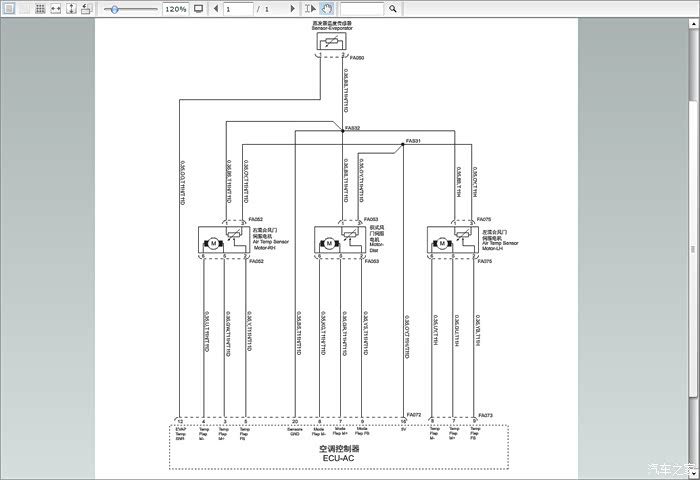

环境温度接线图，其他什么是激活主机什么是激活通讯模块请看我另外一篇防骗贴，最近有个骗子在QQ群兜售拆车大屏主机没有激活的骗人。特意写了此贴避免大家上当，有了这些图再也不用担心上当了主机就可以改，有什么不懂得欢迎留言，图纸均为原厂图纸或售后图纸，还可以看我另一个号的帖子，爆改斑马大屏的帖子，那个主要讲方法，这个主要讲接线，
