新福行车记录仪保险盒接电+发动机盖和后备箱盖缝隙调整

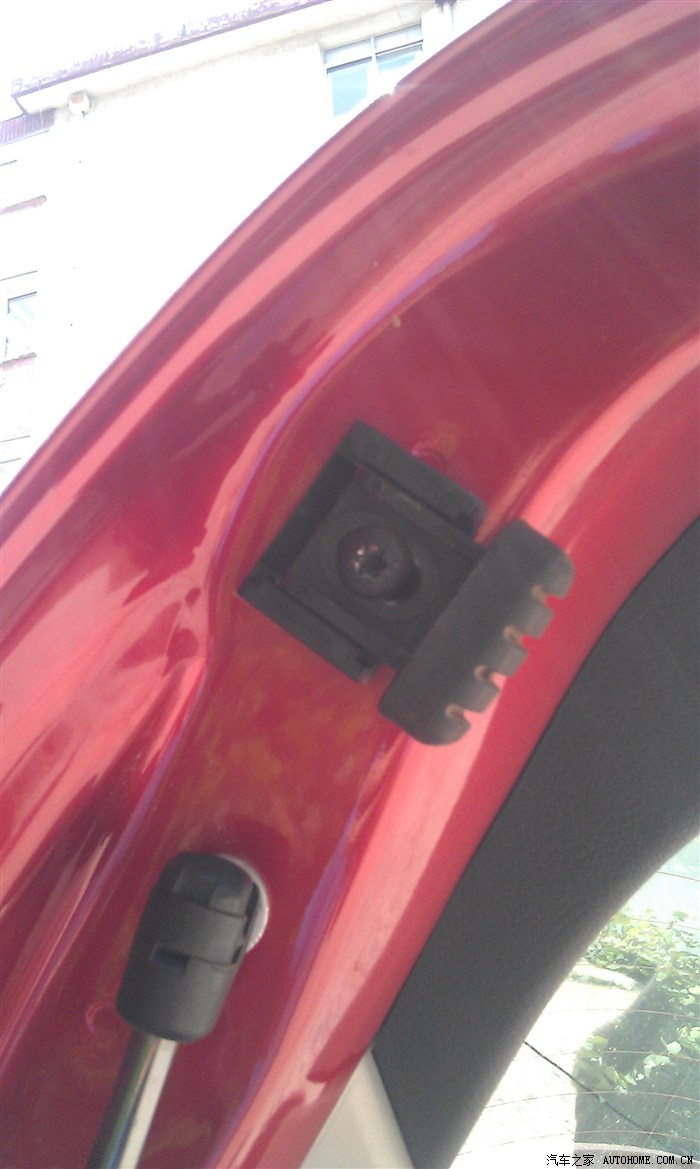

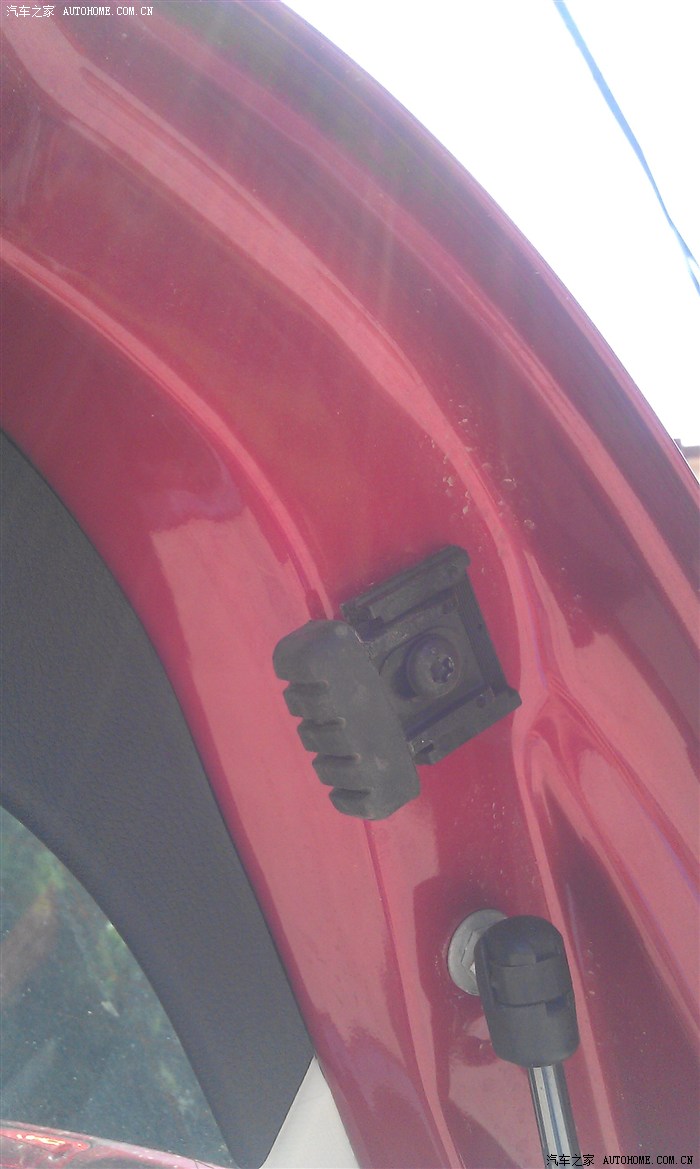

后备箱盖缝隙调整，参见图片位置。外面有一个盖子，撬开就是这样了。用专用扳手松开螺丝调节高度即可。

发动机盖类似

为了行车安全，在某宝入手行车记录仪一台，具体型号及价格就不透漏了。

新福点烟器在扶手下边，插上行车记录仪后好难看。另外新福点烟器熄火30分钟后断电，担心电瓶亏电。

决定保险盒取电。

使用工具：

1、取电神器

2、8mm套筒扳手

3、尖嘴钳

4、点烟器接头

5、万用表

安装过程：

       行车记录仪电源线从后视镜位置塞入车顶装饰板，向右沿副驾驶A柱绕下来，直接就到了副驾驶保险盒。

       电源线全部塞进去了，外面看不出来，跟原车一样，这里就不上图了。

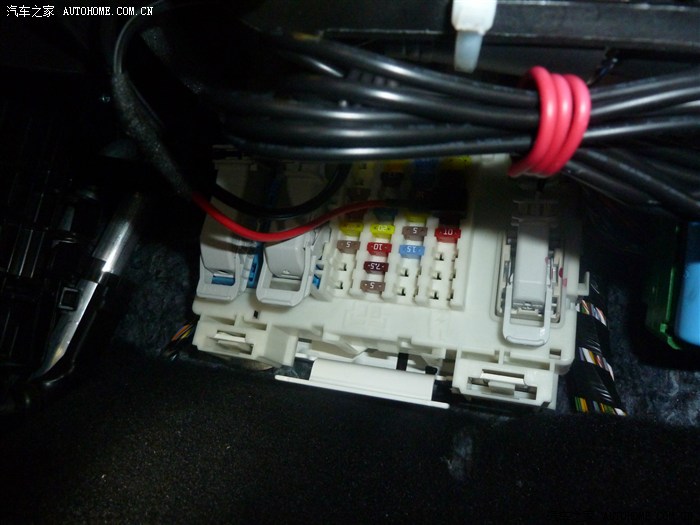

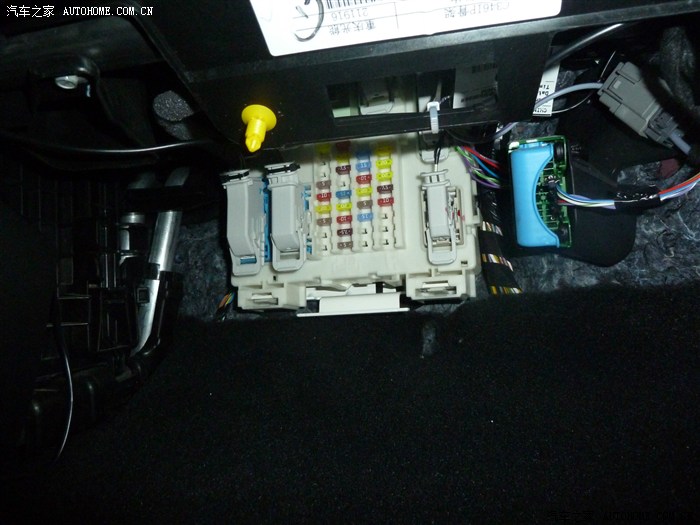

图一：保险盒内情况。

           白色绑扎带捆的就是行车记录仪电源线，从A柱引下来的

           右边第一排从下往上第二个保险丝为取电保险丝。编号85，电流7.5A，作用空调控制模块（详见说明书130-131）

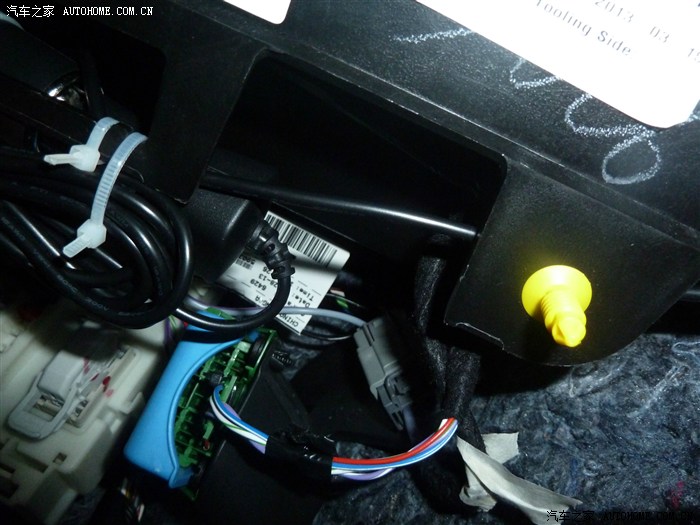

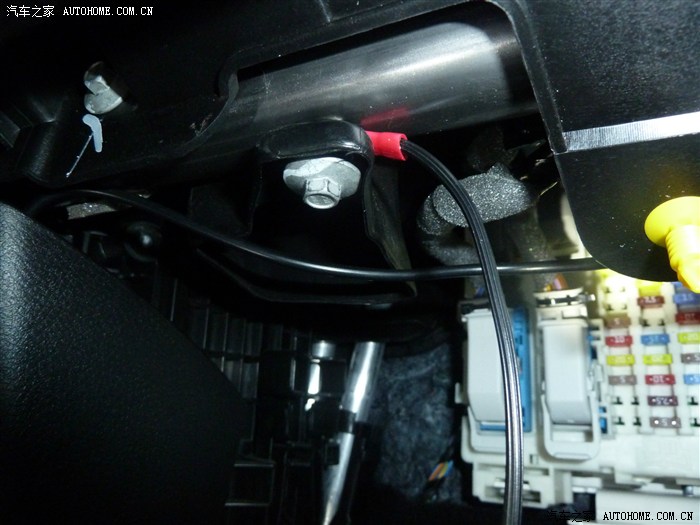

图二：负极搭铁

        这个就是用8mm套筒扳手拧下来的。空间狭窄，好费劲啊

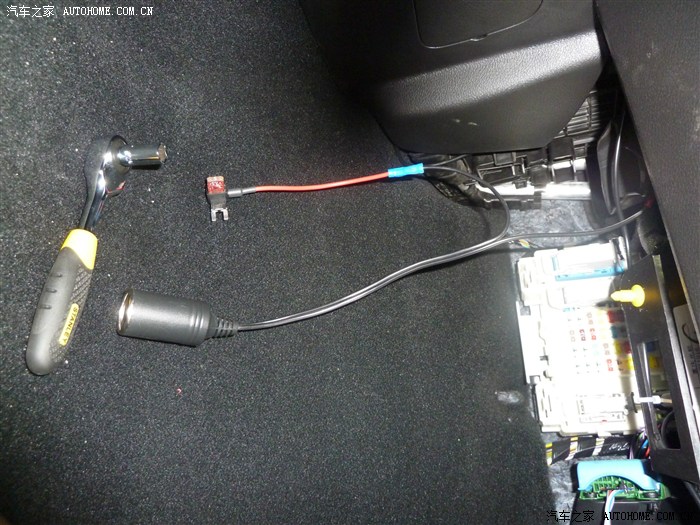

图三：取电神器及点烟器

          取电神器上插了原车7.5A及一个5A保险丝。行车记录仪电流1A。5A保险丝电流足够。

          取电神器接头处有保护套

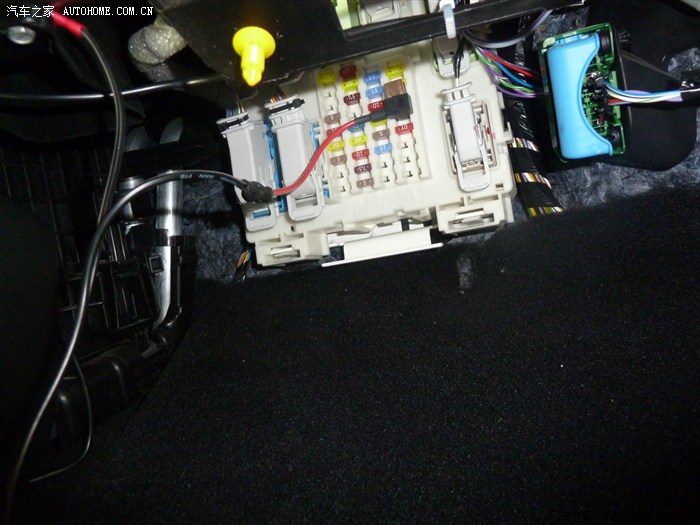

图四：插上取电神器

          用万用表测量了一下，85号保险丝右侧为正极，带点

          取电神器插入方向如图示，电流由右向左

          为了安全，取电神器的接头处用绝缘胶布再次包裹

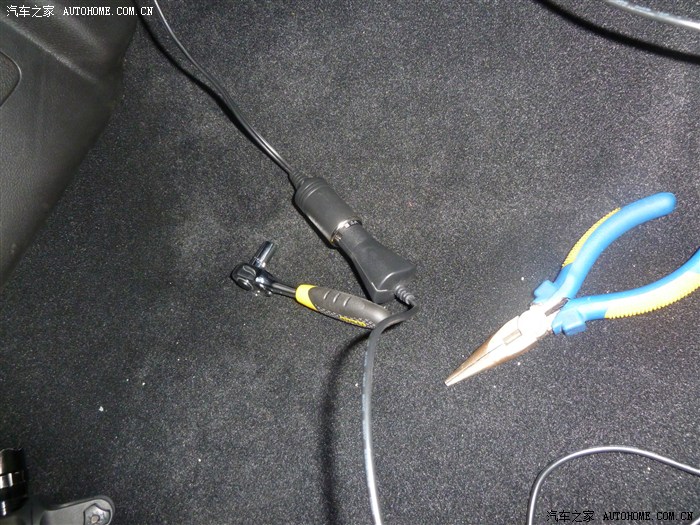

图五：插上行车记录仪电源，测试通电。

          插入钥匙，一档不通电，二档通电，行车记录仪开机工作

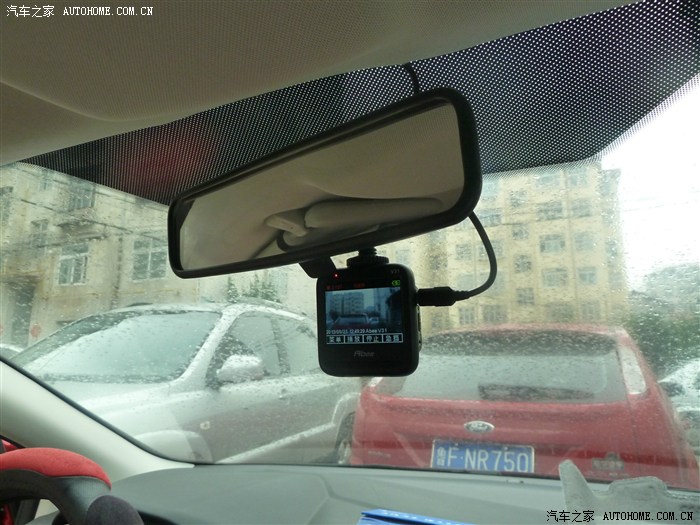

图五：记录仪开始工作

        下着小雨，前面停了一辆两厢经典款

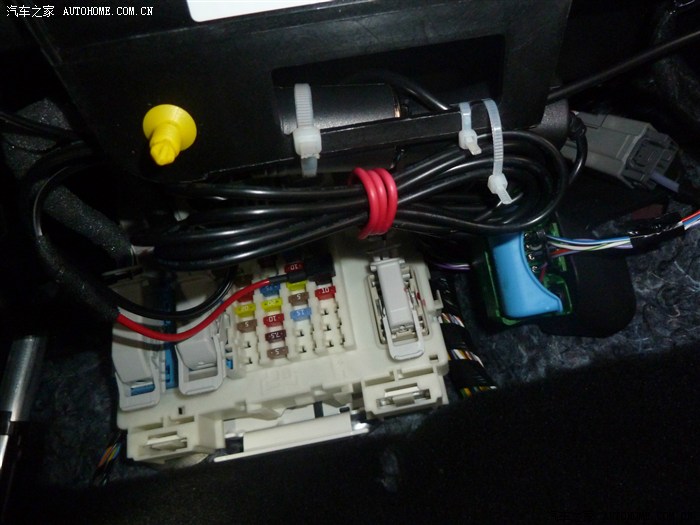

图六：剩下的就是理线工作

图八：理线完活

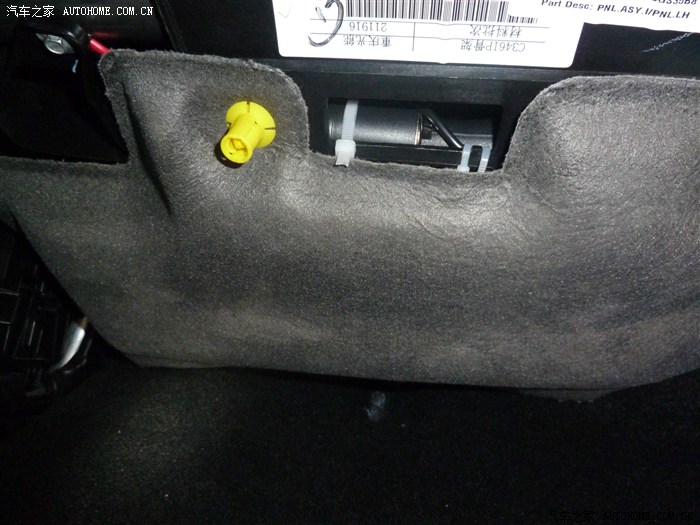

图九：扣上劣质的保险盒盖



至此保险盒接电完成。耗时90分钟。主要是负极接电那个螺母不好拧，空间狭小，高难度姿势操作。

希望对众车友有帮助
