AX7加装隐藏式行车记录仪，附超详细图片说明
提车有4月了，现在临近年关，才想起给车子按个行车记录仪。大部分的车友选择的是后视镜式记录仪，绑在原车后视镜上的那种。个人不喜欢后视镜上亮个屏，因为影响视线。即使可以关掉屏幕，但绑在上面还是觉得不美观。于是选择隐藏式的行车记录仪。
我有二个隐藏式记录仪，经过效果对比，选择了黑色的这款。这款行车记录仪是没有屏幕的，可以通过WIFI和手机互联。镜头170度广角，7片玻璃鱼眼镜头，索尼322感光芯片，图像很清晰，夜视效果也比较好，而且镜头是可以上下调节的，有调节角度使用比较方便。启动车子自动录像，熄火关机。行驶中如果碰撞会自动锁定录像。关机时如果车子震动会自动录像一分钟再关闭。也可以启动移动测测，对车子24小时录像。功能只做行车记录使用我觉得够用了。TF卡要买正牌的高速卡，C10的，推荐32G，低速C4的卡用不了。
首先撕掉底座3M胶将行车记录仪固定在前挡玻璃后视镜处（参见下图），将线塞进顶棚的缝隙，然后沿边走到A柱，将门框的密封胶条拉开，再将A柱的塑料盖拉开。线从A柱内拉到中控台最下面，从油箱盖开关边上拉进保险丝盒。这样走线完全隐藏不影响美观。
这款行车记录仪有三条线，一条接ACC（就是启动后才有电）一条接常电（一直有电），一条地线，找一个螺丝搭铁就行了。我采用保险丝取电器取电，这样不破环原有线路。保险丝取电器的规格是小号，网上有卖。上面有2根保险丝，将原车保险丝取下插在取电器靠五金片的这二个孔，行车记录仪的5A保险丝插在上面二孔。然后插在保险丝盒对应的插座上。（如果车友买的是2线的行车记录仪，那么自己选择接常电还是ACC都可以。）接线完成后，将门框的A柱盖子扣回去，再将门框的密封条复位，这样安装就完成了。
通电连接手机可观看视频和设置各种功能，安卓系统和苹果的IOS系统都可以联机，不会像AX7车机的手机互联，只有少部分安卓手机才能联。但在不观看录像时，就别联行车记录仪的WIFI，因为联上了的话，手机会上不了网。
使用评测：这款摄像头使用方便，图像很清晰。拍摄画面角度非常广，夜视效果也很好。关键才二百多块很便宜。自己动手，丰衣足食，给自己一份折腾的收获，看着自己的成果心情也喜悦。
下面是安装的详细图片和说明，希望能给车友们自己接线做个参考。
我有二个隐藏式记录仪，经过效果对比，选择了黑色的这款。这款行车记录仪是没有屏幕的，可以通过WIFI和手机互联。镜头170度广角，7片玻璃鱼眼镜头，索尼322感光芯片，图像很清晰，夜视效果也比较好，而且镜头是可以上下调节的，有调节角度使用比较方便。启动车子自动录像，熄火关机。行驶中如果碰撞会自动锁定录像。关机时如果车子震动会自动录像一分钟再关闭。也可以启动移动测测，对车子24小时录像。功能只做行车记录使用我觉得够用了。TF卡要买正牌的高速卡，C10的，推荐32G，低速C4的卡用不了。
首先撕掉底座3M胶将行车记录仪固定在前挡玻璃后视镜处（参见下图），将线塞进顶棚的缝隙，然后沿边走到A柱，将门框的密封胶条拉开，再将A柱的塑料盖拉开。线从A柱内拉到中控台最下面，从油箱盖开关边上拉进保险丝盒。这样走线完全隐藏不影响美观。
这款行车记录仪有三条线，一条接ACC（就是启动后才有电）一条接常电（一直有电），一条地线，找一个螺丝搭铁就行了。我采用保险丝取电器取电，这样不破环原有线路。保险丝取电器的规格是小号，网上有卖。上面有2根保险丝，将原车保险丝取下插在取电器靠五金片的这二个孔，行车记录仪的5A保险丝插在上面二孔。然后插在保险丝盒对应的插座上。（如果车友买的是2线的行车记录仪，那么自己选择接常电还是ACC都可以。）接线完成后，将门框的A柱盖子扣回去，再将门框的密封条复位，这样安装就完成了。
通电连接手机可观看视频和设置各种功能，安卓系统和苹果的IOS系统都可以联机，不会像AX7车机的手机互联，只有少部分安卓手机才能联。但在不观看录像时，就别联行车记录仪的WIFI，因为联上了的话，手机会上不了网。
使用评测：这款摄像头使用方便，图像很清晰。拍摄画面角度非常广，夜视效果也很好。关键才二百多块很便宜。自己动手，丰衣足食，给自己一份折腾的收获，看着自己的成果心情也喜悦。
下面是安装的详细图片和说明，希望能给车友们自己接线做个参考。
我安装的是下面这款黑色的，白色的镜头角度不能调，镜头角度也没那么广，不好用。
将行车记录仪固定好，走线塞进顶棚的缝隙中，然后沿边拉到A柱。发现这里面的缝隙很大呀。

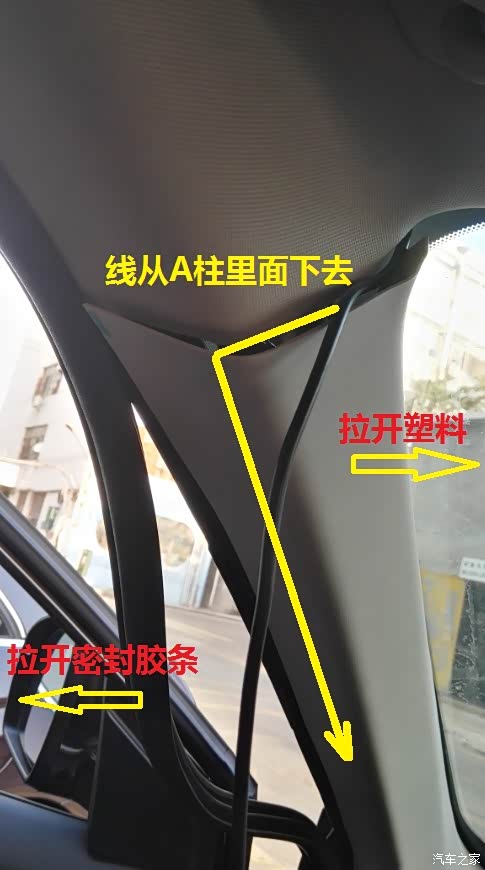

将门款的密封条拉开，再将A柱的塑料盖拉开，线从A柱里面走到下面。

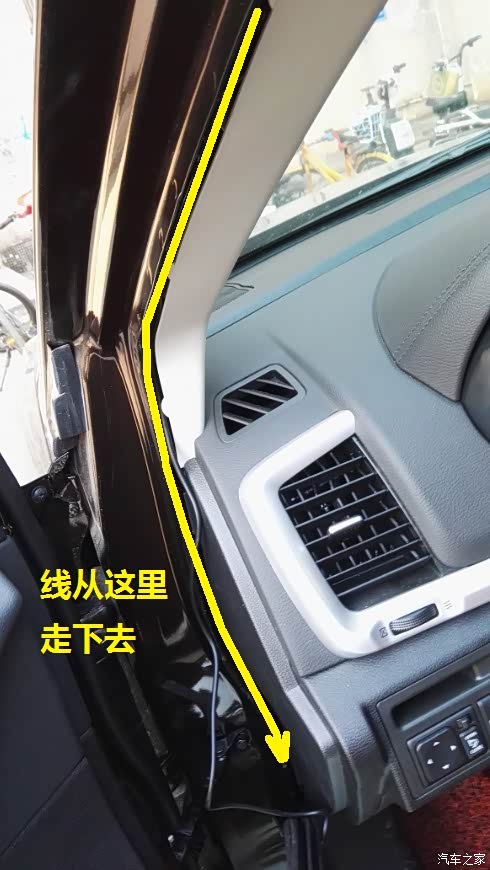

线沿A柱内侧拉到中控台底部

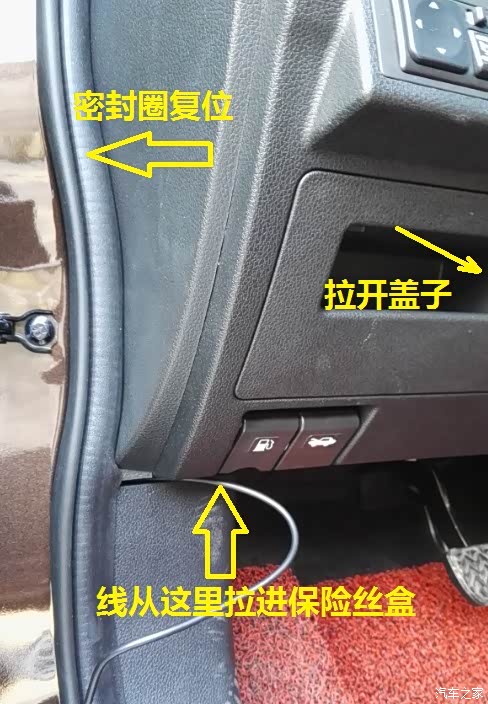

将保险丝盒的盖子打开，线从油箱盖拉线开关边上的缝隙拉到保险丝盒内部。
这是我买的保险丝取电器，型号为：小号（AX7的保险丝是小号的）

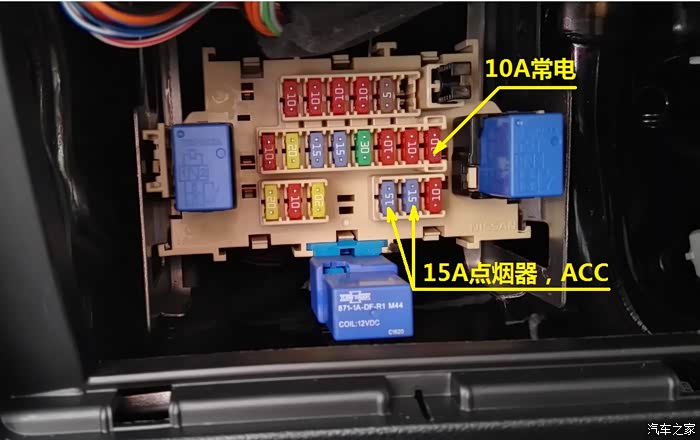

这是保险丝盒，将10A常电保险和ACC 15A保险丝取下。（如果是2条线的行车记录仪，根据自己的要求接常电或ACC，常电是熄火后还有电，ACC是启动车子后才有电。）

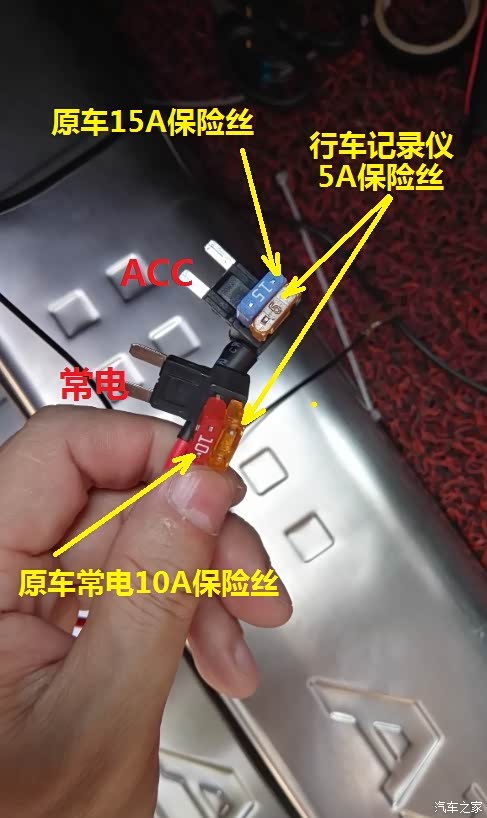

将保险丝取电器接在行车记录仪的引线上，再将原车的保险丝取下插在保险丝取电器的相应位置上。一根线有2根保险丝，原车一根，到行车记录仪一根。

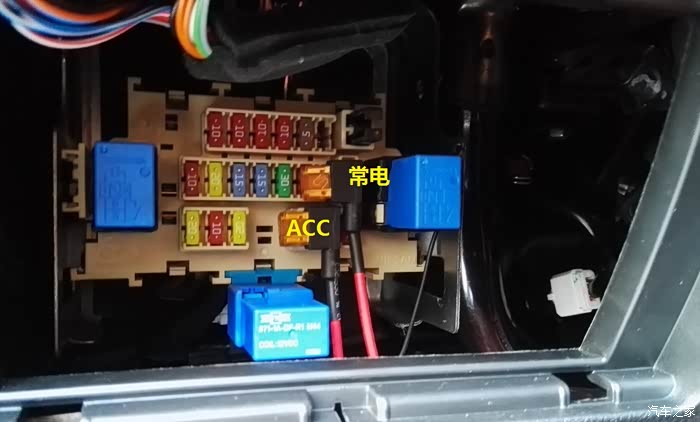

装好保险丝的取电器插回对应位置。15A的是ACC，10A的是常电，别接错。地线找附近一颗螺丝搭铁就行了，我接的是固定油箱拉线开关的螺丝上。

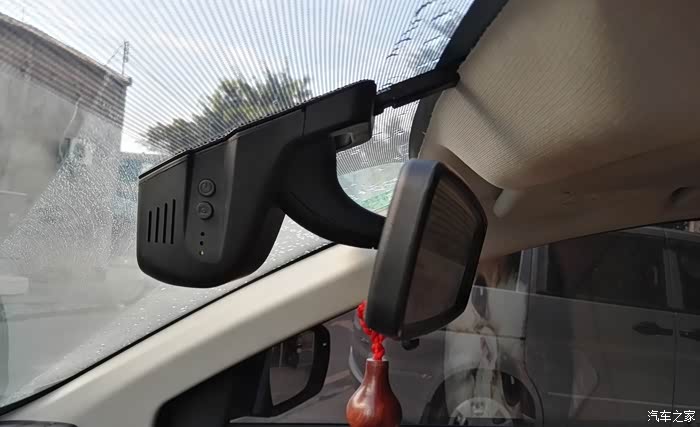

完工，只有在侧面才能看见行车记录仪，坐在座位上正面看是看不到的，不影响视线。

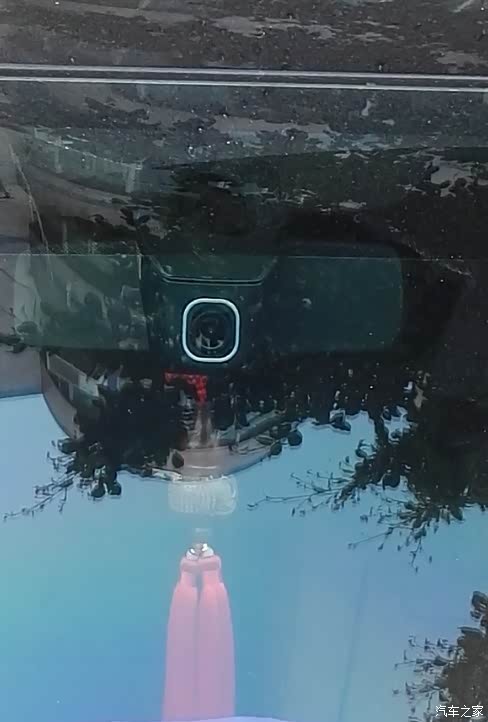

从前挡玻璃外面可以清晰地看到镜头，这样一看就知道有摄像头的。

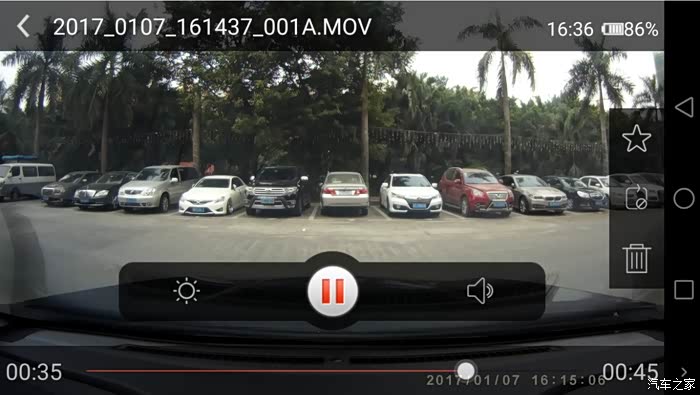

通过手机连接行车记录仪可以观看下载录像和各项操作。看吧，镜头角度很大吧？

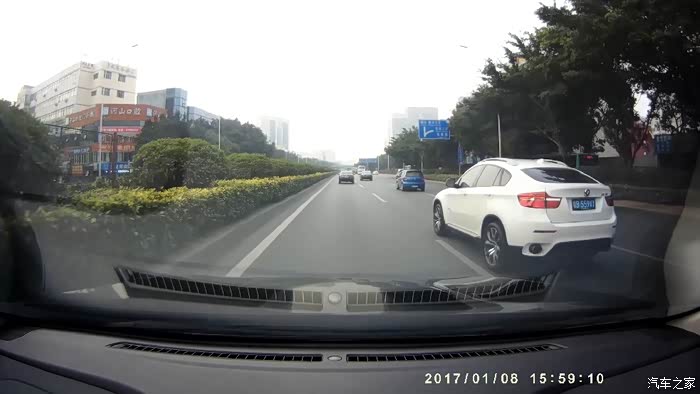

白天的录像截图，X6超我的车，车牌都看得清晰。
路牌上的字也清晰。

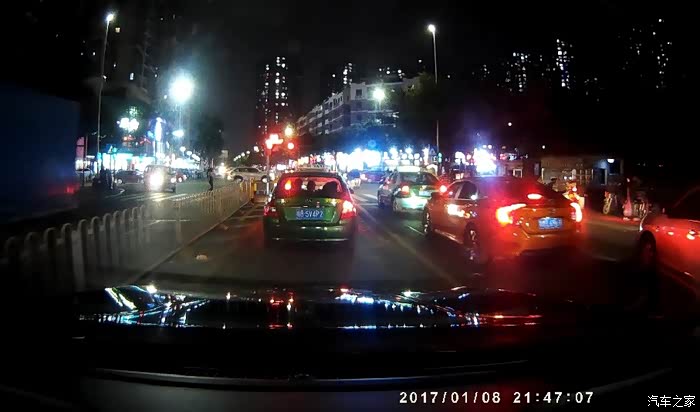

晚上的效果，还是可以滴。
夜视效果怎样，怎样？还可以吧，喜欢的话那就自己动手吧。
