AX3加装充电插口,附带120发动机转速图!
4S送了个行车纪录仪,用在点烟口之后就没有多余的电源充电了,加了个转变的又太长了很不方便,水杯放进去就卡住了。所以自己动手加个电愿插口!上图,不多说,希望对大家有帮助.
发图很辛苦的,希望快乐兄给个精,谢谢,为人民服务!
发图很辛苦的,希望快乐兄给个精,谢谢,为人民服务!
4S 送的行车纪录仪,还帮安装,走暗线,还比较稳妥的.画面清晰.很实用!
白天,照得不清楚,希望大家谅解,很多功能的!
先准备一些工具,比如钻孔的手电钻,30的开口钻头,电烙铁,
东西不多,但是样样有必要准备

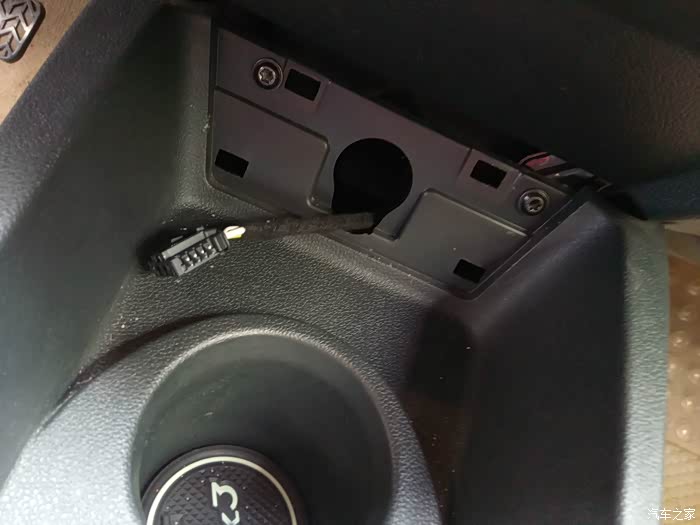

先用一字起把点烟器面板翘开,本来想把冲电口装点烟器边上的,打开过后发现悲剧了,装不下,后面没有位置了,所以选其他地方装!
把点烟器插头拔下来
分离以后比较好做,也方便
冲电口的线,红色是保险盒,所以蓝色就必须是正极,黑色是接地
准备钻孔,因为点烟器面板装不下了,只有选择在仪表盘右侧下面,那里我用手摸进去很空,没有线和东西干扰,而且还有一块十平方厘米的纯平板,可以安得了
穿线,也是和点烟器插头一个控进,直接穿到方向机右侧那里
烙铁插电,我用的是50瓦的烙铁,就是焊丝用完了,只有找焊锡来,比较麻烦,难熔,不过对于我来说是个小事
点烟器电源白色是正极,黄绿是接地线,大家不要接错了.顺便说句,小的白线是点烟器灯光电源,开车灯它才有电的.
正的也焊好了,很牢固,下步就是包扎了
防水电工胶布包扎实了,不要短路或者漏水哦这个很重要
查好点烟器试下看看,很好,有电一切正常
装好,压进去就可以了,比拆时候还简单
电源就是装在这里,一个1A的口,一个是2A的口,随便你插
看见没?就是在傍边,试了下正常充电,一边用导航一边充电没问题,其实自己动手就是这么简单.如果那个本地朋友需要加装的可以找我,免费的哦.材料自己准备就可以了!
最后大家关心的转速问题来了,
8.1去防城港旅游高速拍的,供大家参考!谢谢大家.顺便发几张海边的照片,献丑了!
为女走遍天涯海角
女儿前几天摔了个大跟斗,脸都伤了!
好了,就到这,海边回来转弯时候没注意把右前门和下边的塑料杠都刮坏了,明天去4S看走保险换看可以吗,哎爱车就开修了!
好了,就到这,海边回来转弯时候没注意把右前门和下边的塑料杠都刮坏了,明天去4S看走保险换看可以吗,哎爱车就开修了!
