【"最牛"导航教程】一步一步教你安装导航！导航模块！收藏有用。

无论你想选飞歌,还是徐港,还是车品逸,?

不管你是舒适?是风尚?是精英?是运动?或者是尊贵,尊贵的有导航就另说了。。。DVD导航，导航模块，怕买了不会装，怕装饰店技术不过关，怕自己不会，心里没底？？？

别担心！专车专用其实都已经相当简单的了！

今天来个了断吧！我们就来一贴，今天专门来说一说，这导航到底怎么装！

翼虎1.6舒适版和风尚版得加装一体机！

一体机：什么叫一体机，就是把整个中控面板拆下后，把DVD导航嵌入到原来小屏幕的地方！那么就会有导航屏幕可以看DVD以及可以有更多功能。

不管什么一体机导航几乎有下面几大功能:

1.蓝牙电话;(这个打电话和接电话，安全，不用担心拿着手机危险及被拍照）

2.DVD；（这个功能可以看MTV在碟片，当然开车时要专注，别只顾着看屏幕）

3.导航；（暂时一体机几乎是用的凯立德，手写或者拼音输入都可以，大家都会用的了）

翼虎1.6舒适版和风尚版得加装一体机！

一体机：什么叫一体机，就是把整个中控面板拆下后，把DVD导航嵌入到原来小屏幕的地方！那么就会有导航屏幕可以看DVD以及可以有更多功能。

不管什么一体机导航几乎有下面几大功能:

1.蓝牙电话;(这个打电话和接电话，安全，不用担心拿着手机危险及被拍照）

2.DVD；（这个功能可以看MTV在碟片，当然开车时要专注，别只顾着看屏幕）

3.导航；（暂时一体机几乎是用的凯立德，手写或者拼音输入都可以，大家都会用的了）

翼虎1.6精英版,2.0精英版和运动版是加装导航模块！

嗯，现在很火的是刷导航出来！嗯，已经跟刷导航的兄弟联系过，他的收费是1800加上导航卡，黑龙江周围的可以找他刷.

不过，我个人意见哦，原版的导航不好用，这个尊贵版的兄弟应该身有体会的！没有手写，没有地点名称，只有大马路搜索，超多尊贵车主反映想去一个地方要用手机导航，且又舍不得再去装一个导航模块，进退两难！天啊！为什么那么贵的东西不好用，对得起现今高科技吗？

导航模块：就是不改变原车屏幕的任何功能，而加装上一个模块使这个屏幕可以出现导航及其它模块附带功能。

它的最大功能肯定就是导航了，因为原车屏的功能大家都知道有蓝牙，有收音之类的！

加装导航模块是不换原车CD的，这样的优点是音质没影响，缺点就是没办法看DVD!

希望装了或者没装导航的兄弟们，都来发表自己的意见，让这贴子更强大一些！帮助更多不知如何选择的翼虎车友们！当然由于是教程贴，所以想装，又不敢装的兄弟们，可以大胆的尝试了，其实装导航啊，也就这么一回事！！！

好，下面正式开始！！兄弟们顶贴啊，心血啊！希望对导航有疑问的兄弟们尽情留言，知无不答！

版主抽时间看一下，设精华，希望它帮到更多的翼虎车友们！解决困在导航安装上的车友们！

《飞歌DVD导航安装教程》

答应了翼虎总群的兄弟，说有时间一定要出来写一篇关于导航的贴子，近段时间忙得有点晕，拖了点时间深表抱歉，今日勇哥福州的兄弟说，先要把飞歌的DVD导航教程写出来，他准备装，好打印出来给师傅们看！

嗯，于是我就放下所有的事，啥都不干，整理图片，一波三折，这是群里一特好的兄弟祝贺的舒适虎（注:我的风尚虎装的是徐港的），安装飞歌时特地拍了超详细的备用，谁知道今天想找时竟然没找到，急得我，于是想要不先写模块的，起码可以先给总群的兄弟们一个交待，谁知道，原来把飞歌的教程跟模块的放在同一个文件夹里！得来全不费工夫！

先上几张祝贺车的相片！

他改了大灯总成，贴了灯眉装饰亮片，灯眉贴，装了行李架，飞歌DVD导航，还有全包款的尾翼，还有红黑一系列的脚垫，座套，尾箱垫！还有门板储物盒什么的小东西就不多说了！

老天真是对我太好了！！好，废话不多说，我们开始上图了！关于飞歌好与不好！嗯~~

用白话文来总结吗？好吧，一个字一个字的打！！

1.由是大品牌，所以大家对他非常的信赖，外观OK,质量也是OK;

2.拆了原厂的CD换成DVD,可以解决不能播放DVD的苦恼，但同时也表示音质没有原来那么强;

3.界面依旧是75的界面，有人拿界面说事，个人嘛，对功能要求比较在意，飞歌功能还是挺全的；

4.导航的使用，依旧是凯立德，大家非常熟的导航软件，用起来得心应手，没有难度。

5.安装简单，对于装饰店来说，这种专用的，真没什么难度，插头都有说明，50分钟一般搞定。

接下来步入重点了，拍教程是一件非常考验人的事，因为要有耐性，且安装的人要非常的配合，他本来可以用30分钟做的事情，假如要拍教程就需要等你，那么估计他起码要花多三倍的时间来做这件事，慢动作，停，不到动，这个是什么？为什么？最好怎么样？拍模糊了，重新来一次...

这是拍的时候经常出现的词，非常感谢帮助过我了解这些东西的兄弟们！也感谢不断要求我的各位虎友们，你们的支持才是我不断写教程贴的动力！

由于有近150张图片，就直接图文解说，不一张一张放序号了！

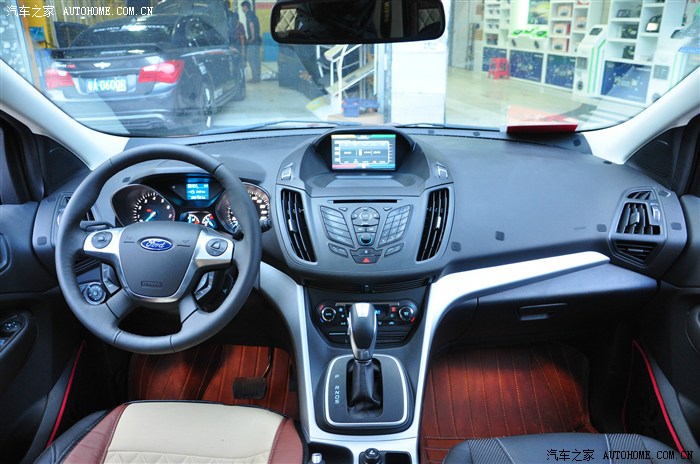

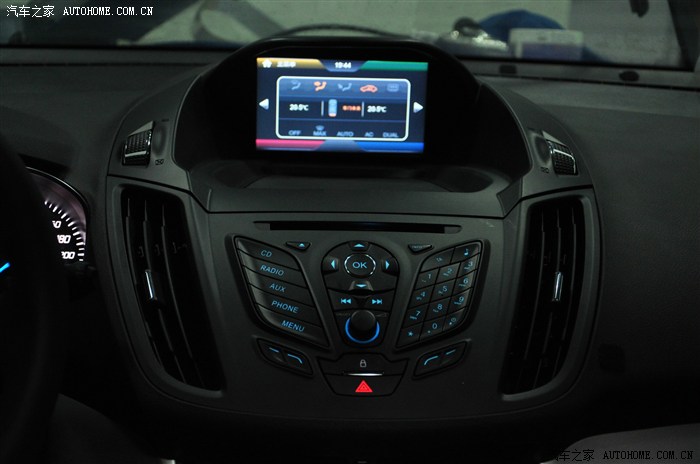

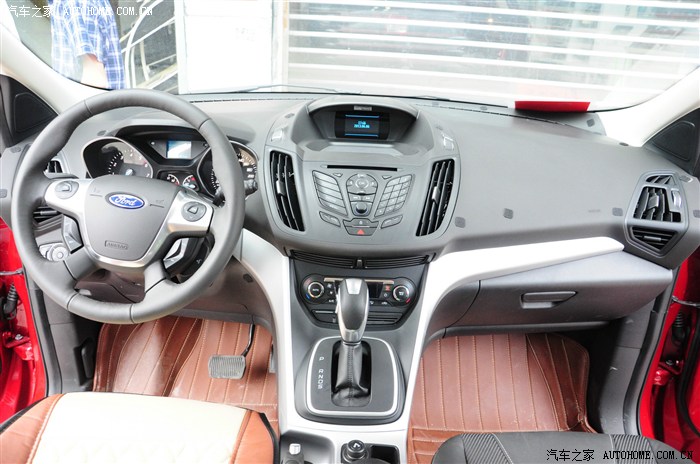

舒适版原来的中控屏幕，如下图：

图片已删除

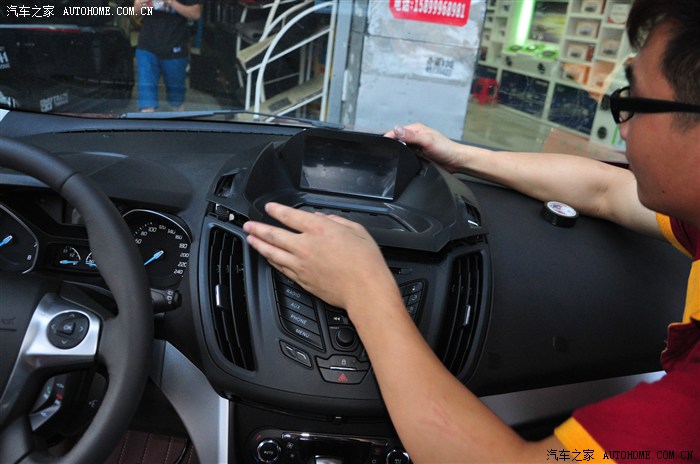

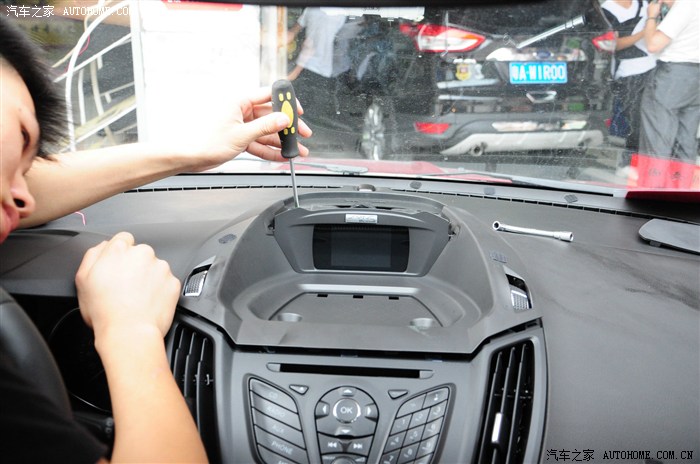

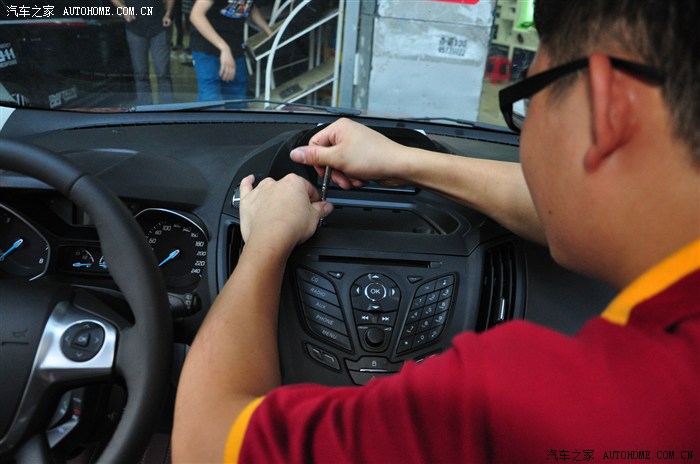

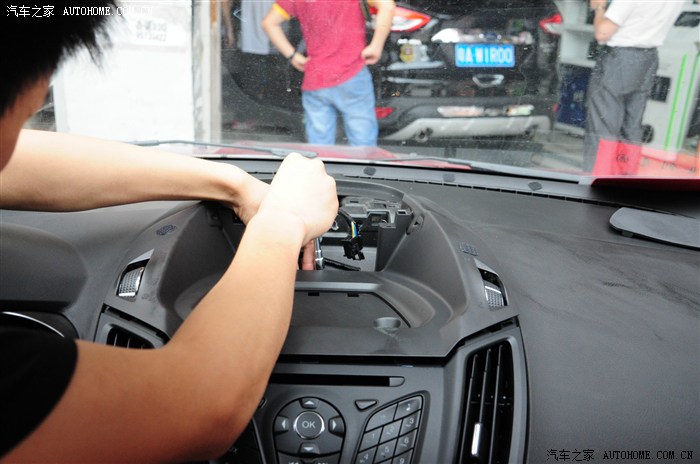

拆中控，拧开两边的镙丝，如下图:

图片已删除

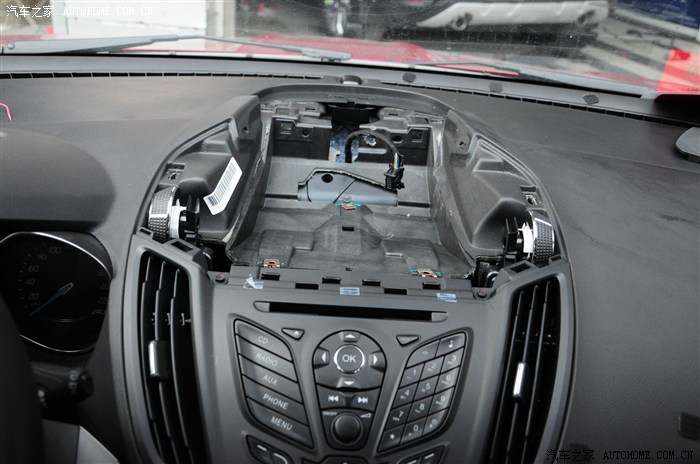

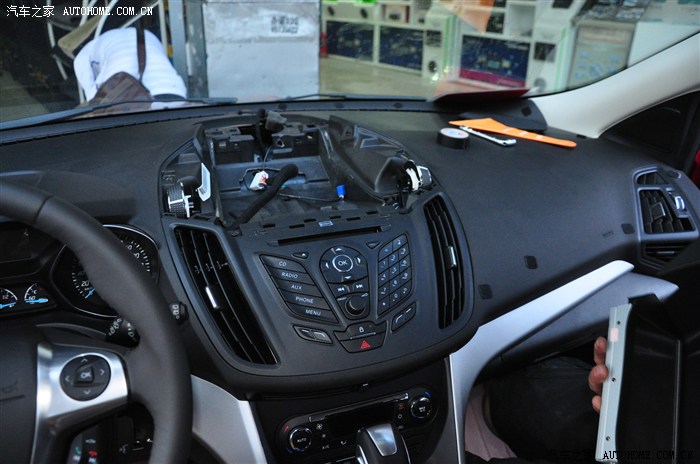

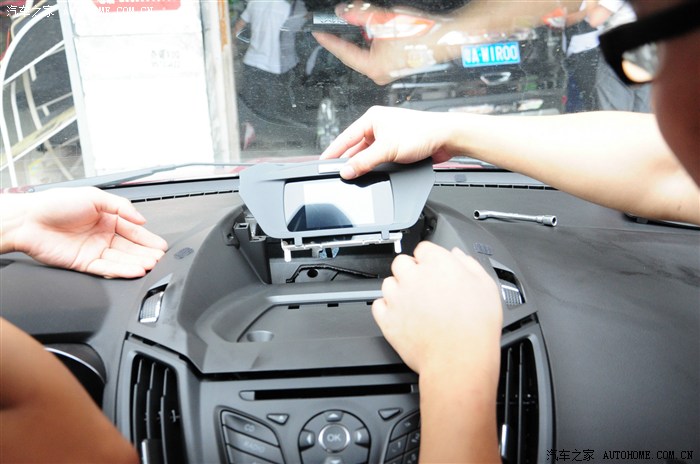

翘开顶盖，里面是卡扣卡住的，如下图:

图片已删除

图片已删除

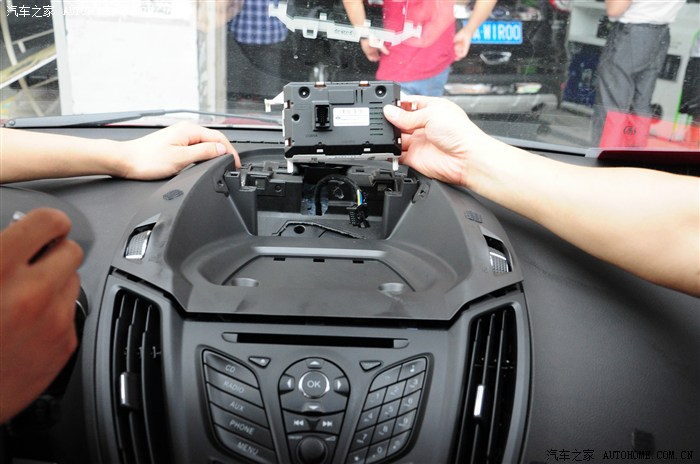

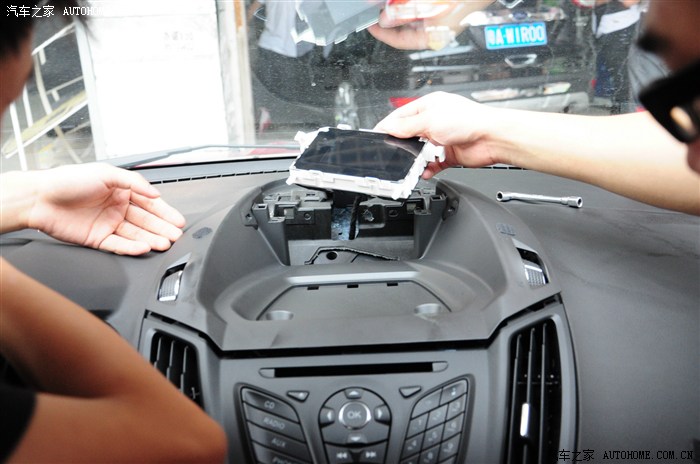

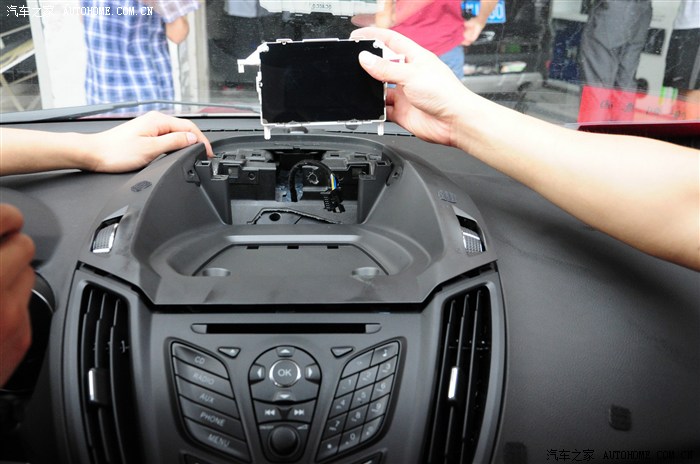

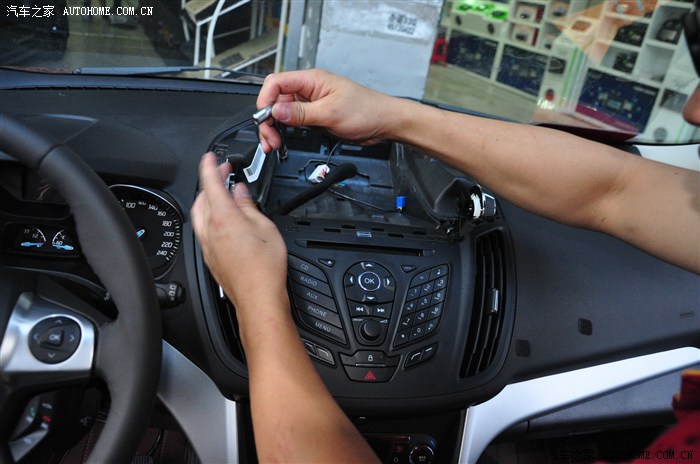

拧开锁住小屏幕的镙丝，拿出原画的小屏幕,如下图:

图片已删除

 拧拿出小屏幕后，拔掉后面的屏幕显示插头,如下图:

图片已删除

 再拧中控储物盒板的镙丝,将储物面板拆下,如下图:

图片已删除

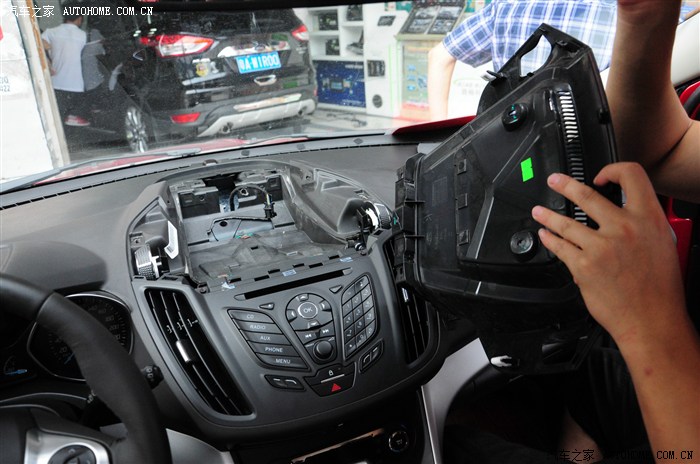

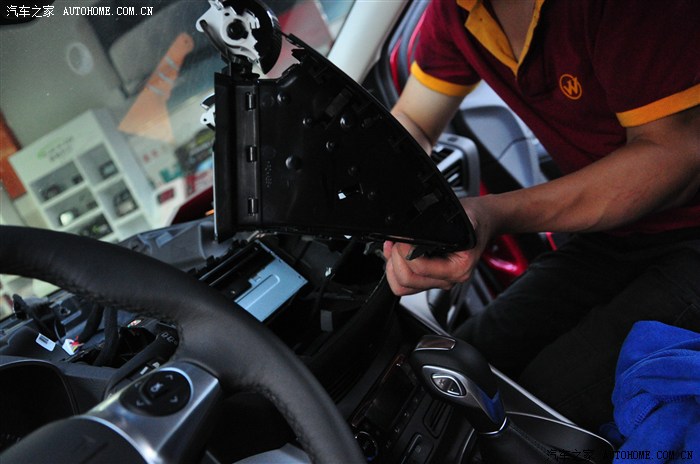

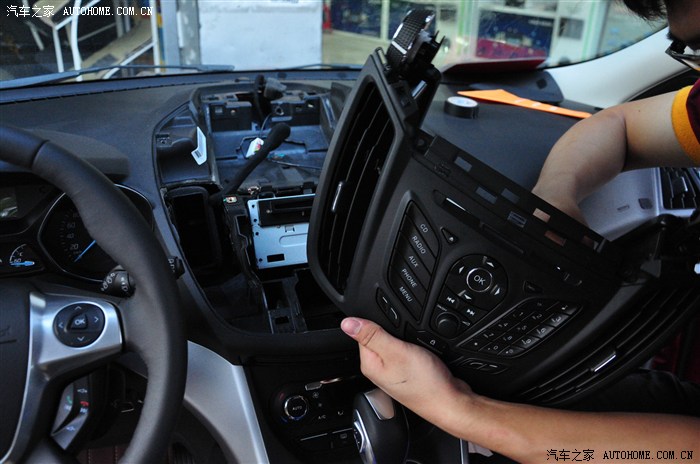

拧开中控空调出风口按键面板的固定镙丝，拔掉背后的各插头，,如下图:

图片已删除

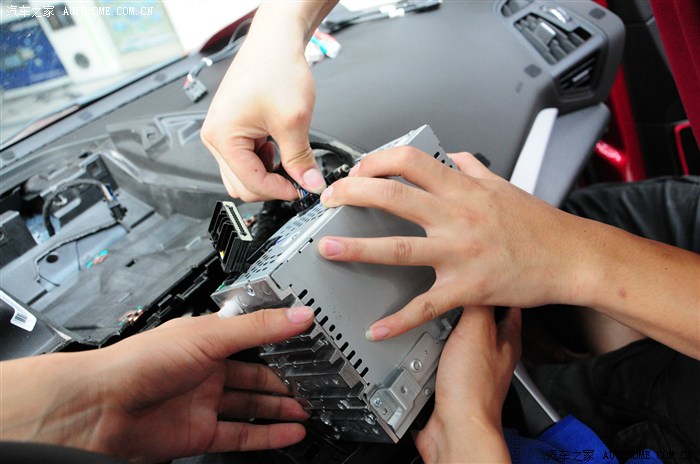

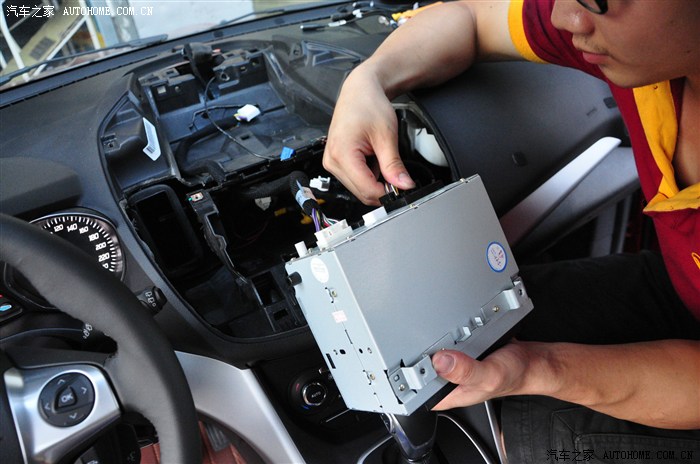

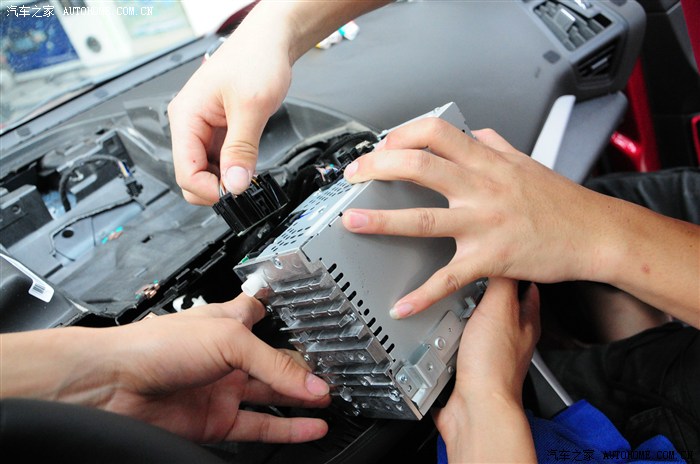

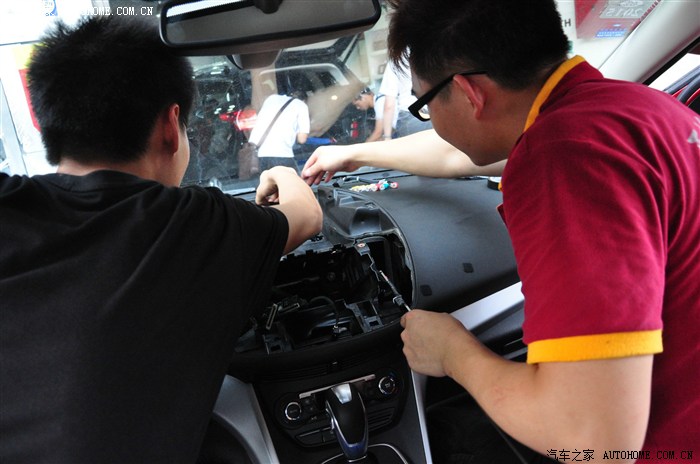

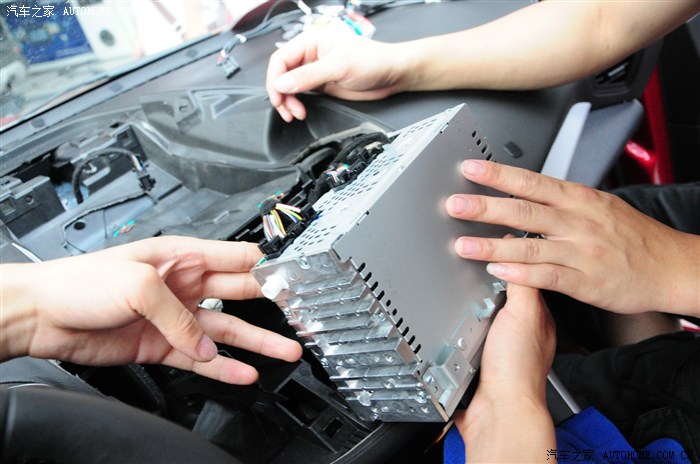

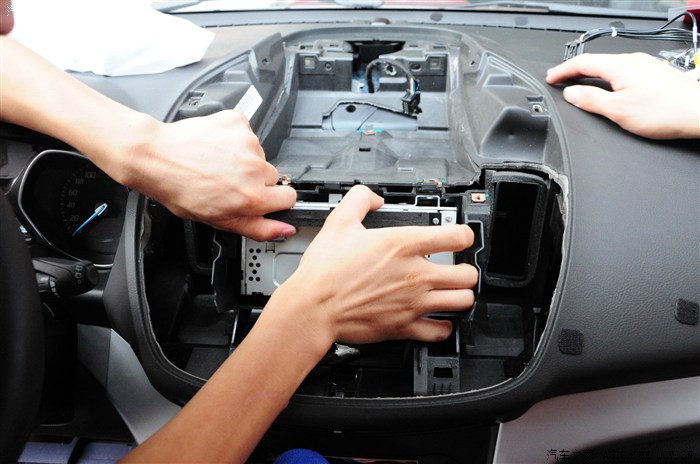

拧开原车CD的固定镙丝，拔掉背后的各插头，,如下图:

图片已删除

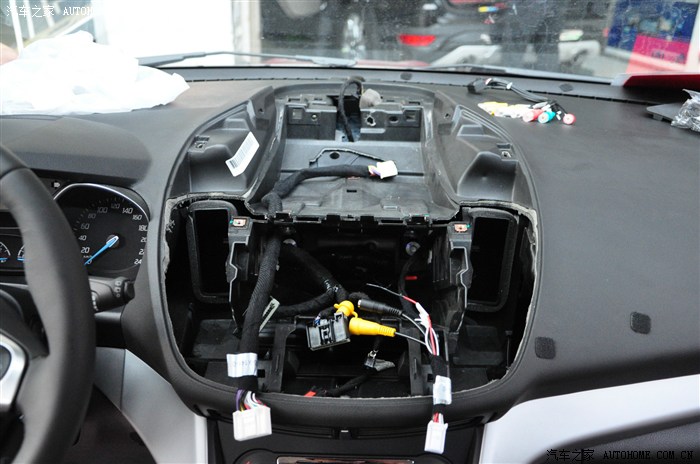

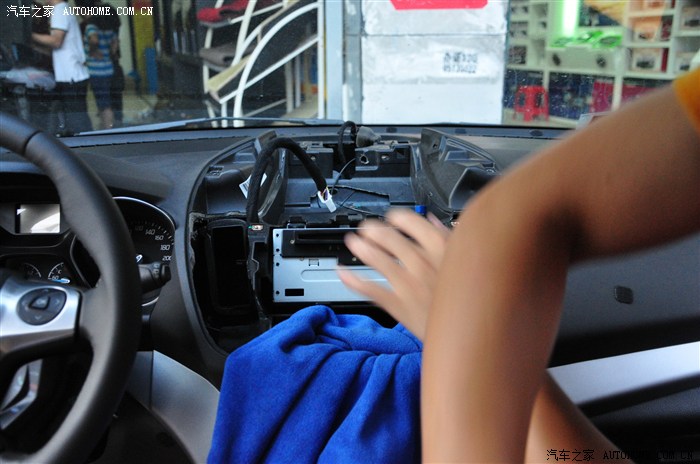

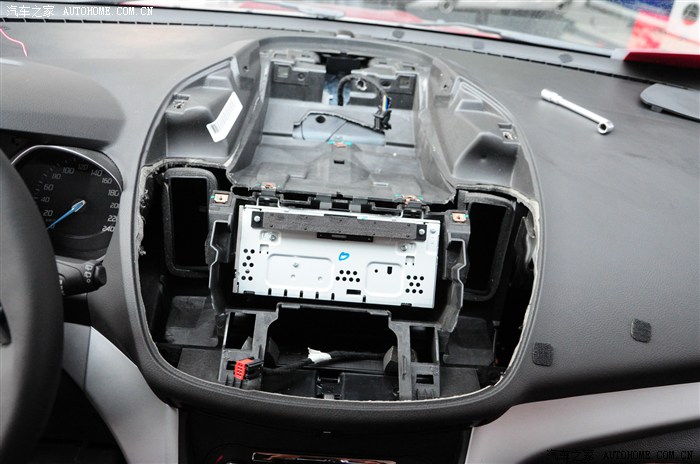

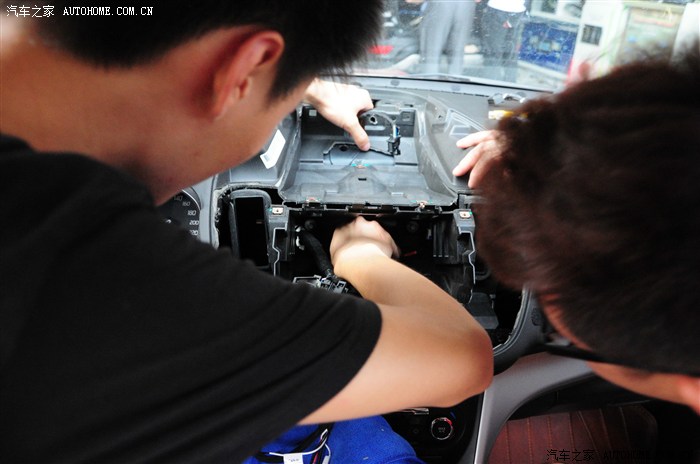

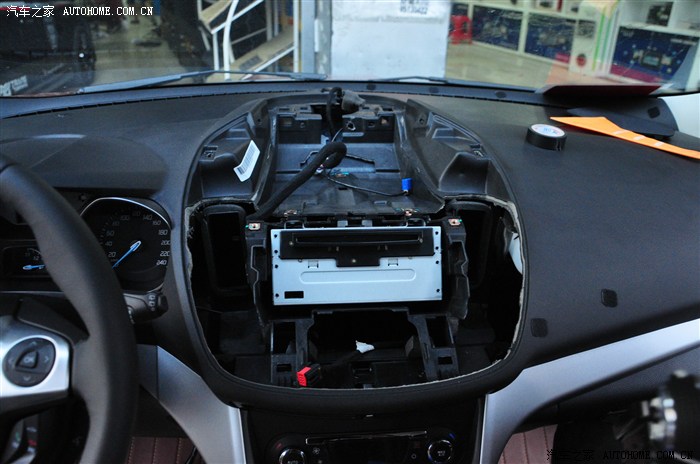

拆完原车的CD及中控面板后有点狼藉，,如下图:

图片已删除

整理线束，分清配的每条线的功能，每条线上有标字表明它的作用,如下图:

图片已删除

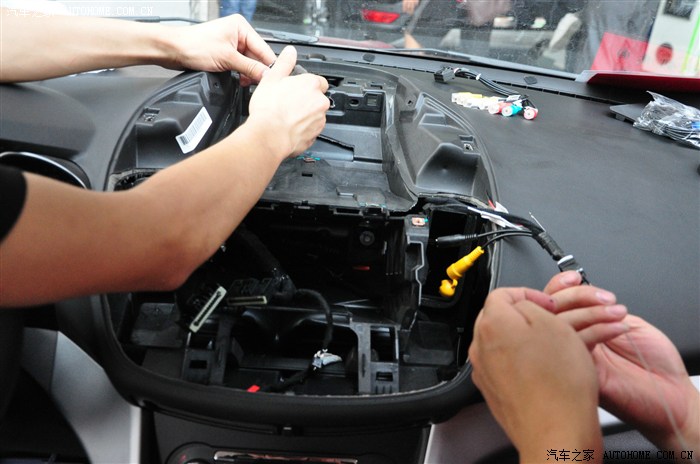

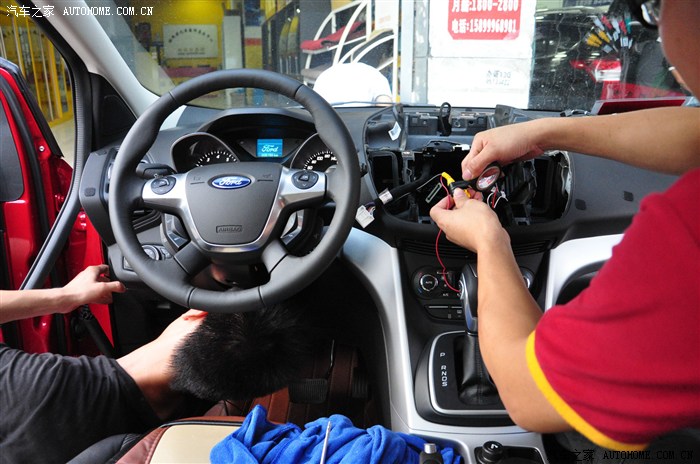

将各延长线，找到对应的插头先对插上去,如下图:

图片已删除

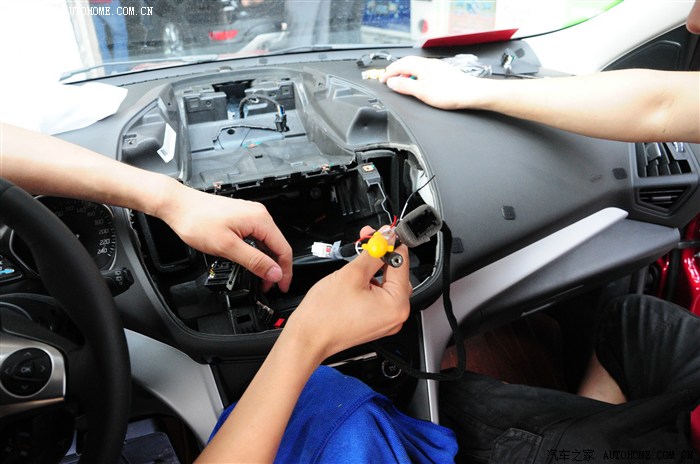

这里为了安装更简便要狠一点，在中控挖一个可以直接引线的孔，当然如果不想挖的车友们可以通过后面的孔穿上来，拉线时会费劲一些，这里不影响使用的，放心！如下图:

图片已删除

将线束穿上去之后的效果！如下图:

图片已删除

图片已删除

准备装DVD上去！先固定DVD框架,如下图:

图片已删除

将匹配的音频线,视频线等全部对插上去,如下图:

图片已删除

用电工胶布包好，避免它日后由于震荡而出现松动,如下图:

图片已删除

对插各插头，很容易找到，跟它匹配大小的插头,如下图:

图片已删除

将DVD固定在框架上！如下图:

图片已删除

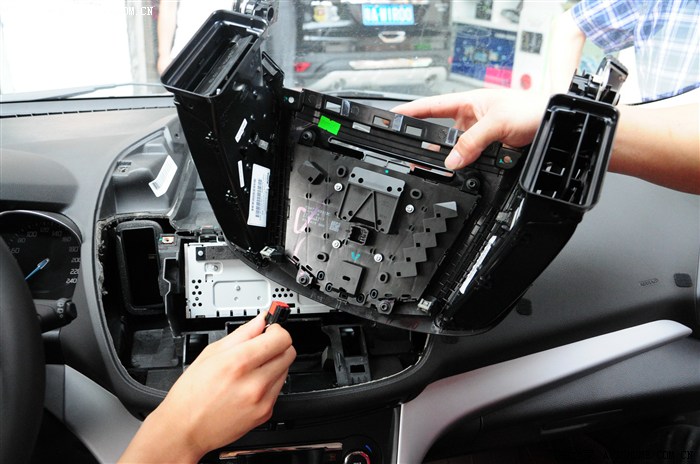

接下来从原有的中控按键中控拆下出风口，出风口再配到飞歌的中控屏幕框架上！如下图:

图片已删除

拆掉了出风口的原车中控就留起来当玩具玩吧！估计很难有机会再用再它了！如下图:

图片已删除

将要连接DVD和屏幕的各插头先对插上！如下图:

图片已删除

对应的屏幕插头也全部插好放入相应的位置！线路等就安装完成了，全部都是对插插的，不用破线，不改变线路,如下图:

图片已删除

最后将顶盖盖板卡回去即可！

图片已删除

对应的屏幕插头也全部插好放入相应的位置！线路等就安装完成了，全部都是对插插的，不用破线，不改变线路,如下图:

图片已删除

接上来开始测试,确认各功能能正常使用！！

图片已删除

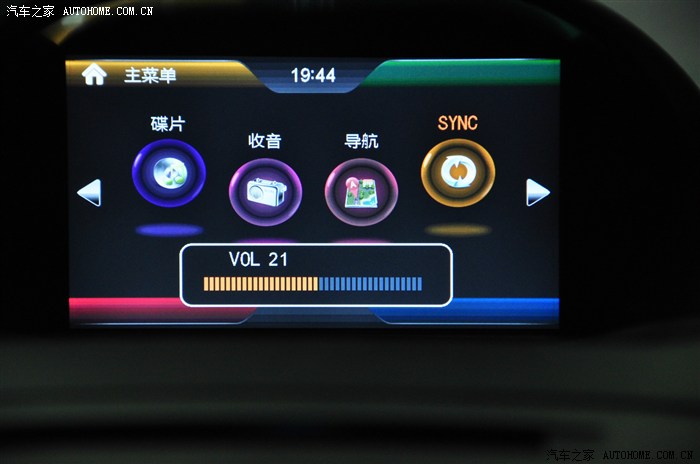

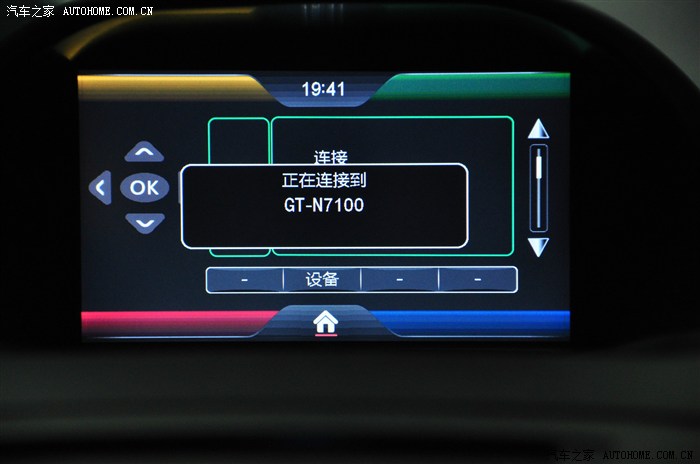

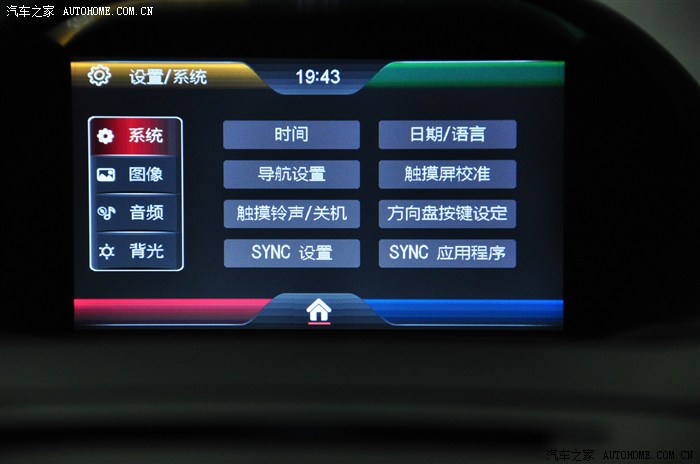

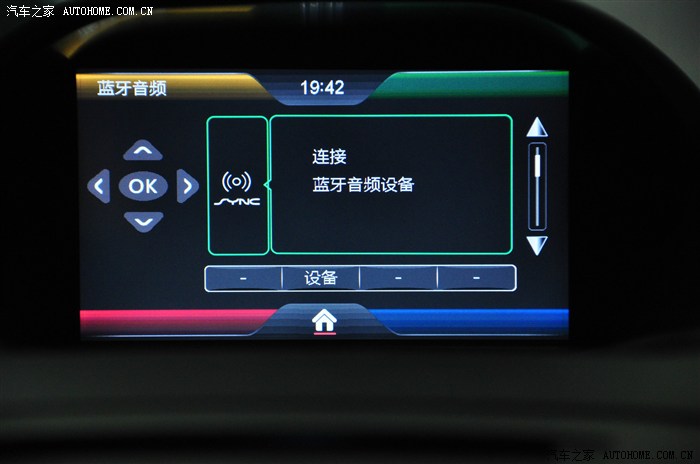

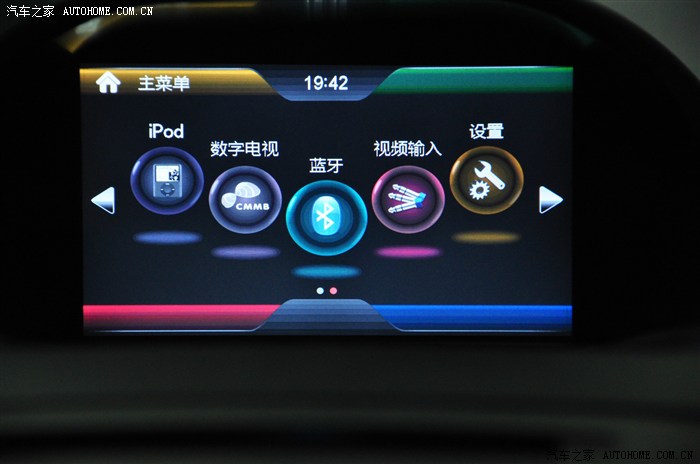

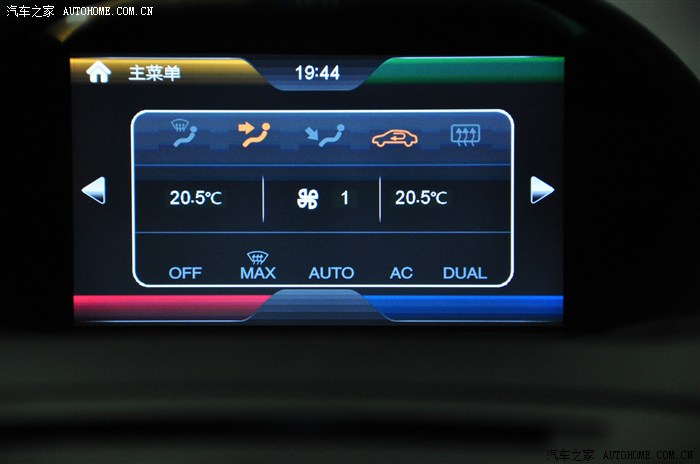

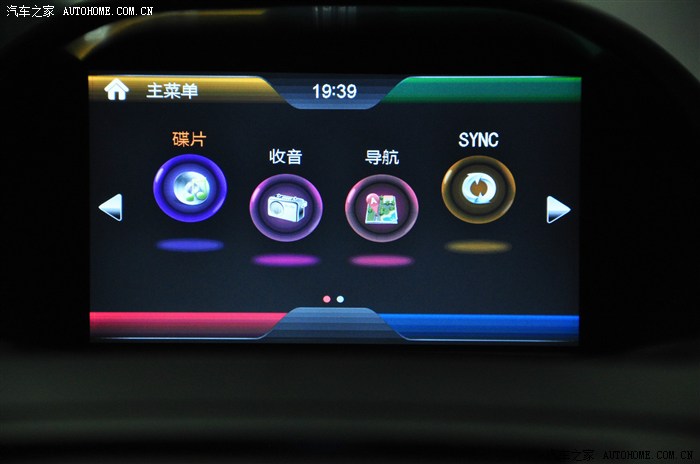

界面，可以加选装胎压监测及电视机顶盒！蓝牙无线技术与相关外设等众多设备之间进行无线信息交换。

USB直接放在前面，播放音乐U盘的音乐厅更加方便。

图片已删除

搜星速度也还可以，要停在空旷的地方定位会更加快！

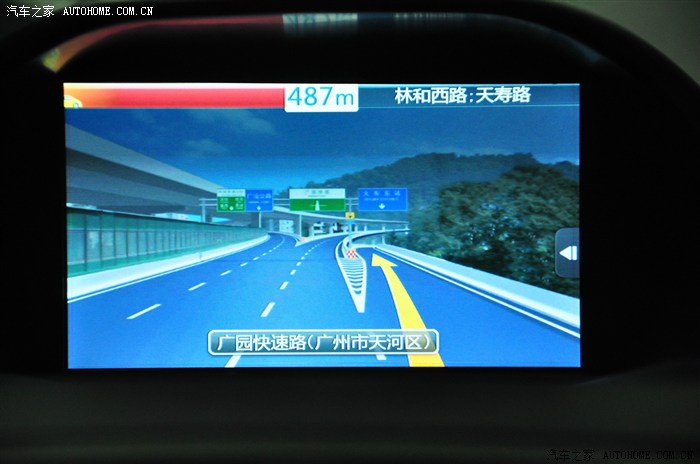

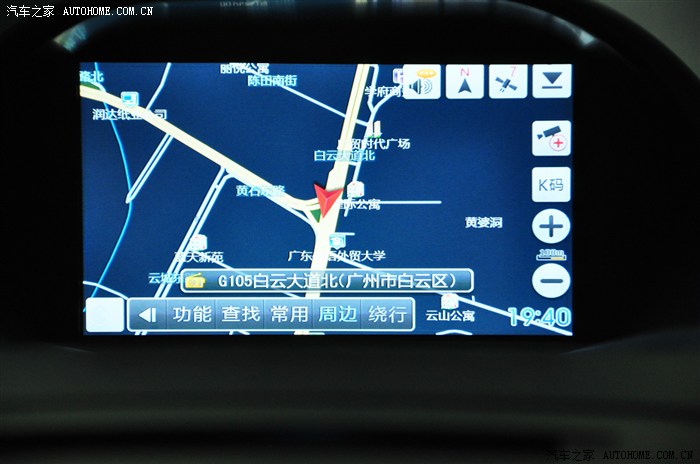

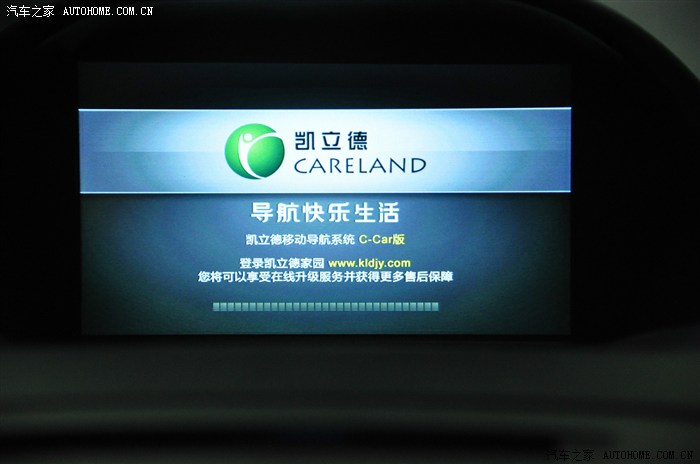

凯立德地图等比实景路口，实现真是路口重现，不再为复杂路口担心；地图覆盖全国各主要城市；

图片已删除

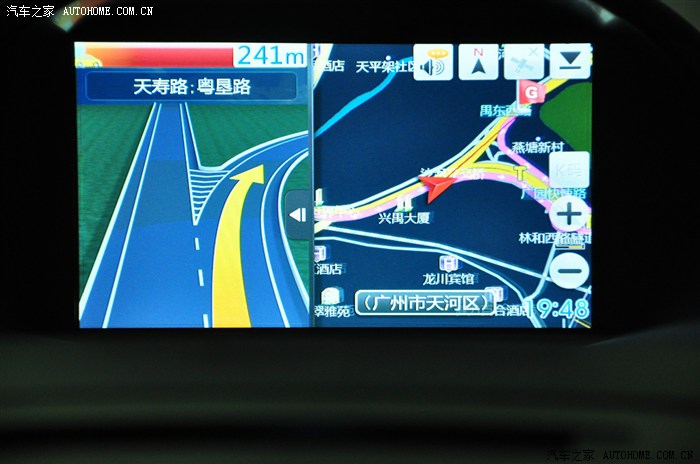

一键式设计，轻松绕开拥堵路段，电子警察数据有效管理和维护，行进各城市间，尽享前途不惑之悦。

图片已删除

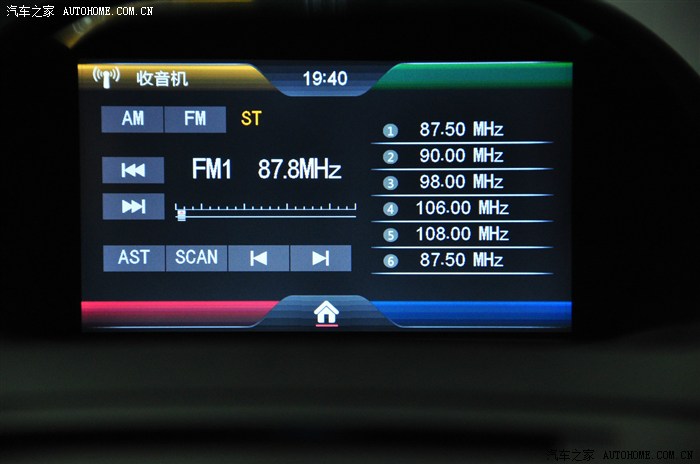

前进倒退键可实现收音乐及播放下一首上一首功能！

88.00MHz，是我经常听的电台！听实时音乐，享受不一样的心情！！

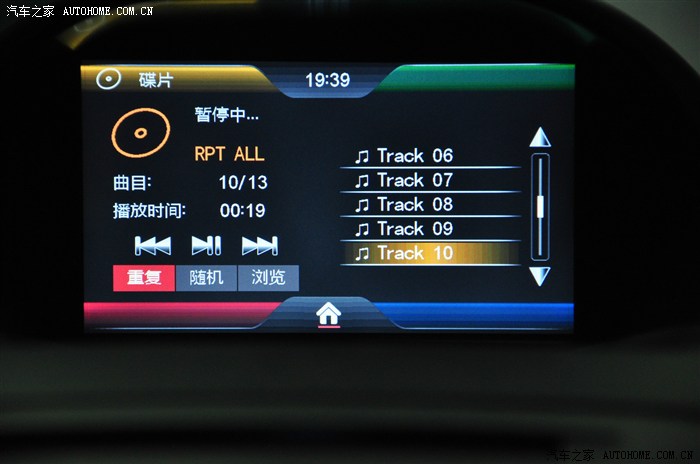

当然还可以播放CD,DVD，自己喜好可以有更大化的选择！

图片已删除

高清夜视倒车影像，我是一个比较依赖高科技的人，很佩服那些完全不用，车技却很强的兄弟们！

图片已删除

《徐港DVD导航》

这个是自己的风尚虎安装的，用了快接受一年的时间了，虽然不断被人怂恿把它换成飞歌的，但舍不得，总结一下！其实已经写过一篇这个的教程贴，把它重新收录进来这个导航贴更方便！

1.由于它的屏幕是在中间的位置，所以不用改前面的按键中控；

2.音质个人觉得似乎比飞歌好一点；凯立德导航也很精准；

3.要停车写导航来搜索地点才更安全，因为我手短够不着屏幕来写字；

4.行车时安全一些，它的视线可以在行车中看到导航的具体线路；

5.各功能的兼容性很强，所有按键使用非常正常；

还是比较容易懂的！还有非常重要的倒车影像竟然忘记拍了！现在倒车后视都是必装的了！也全是带夜视的就不多说了！

QQ群：广州-翼虎E族   306186941

好，依旧先让虎子出场！

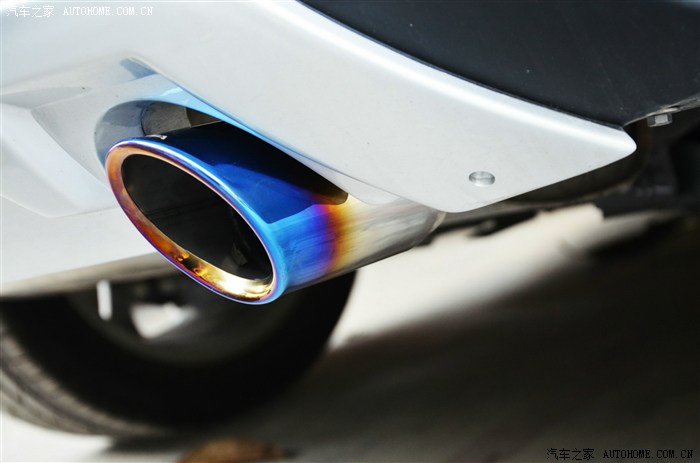

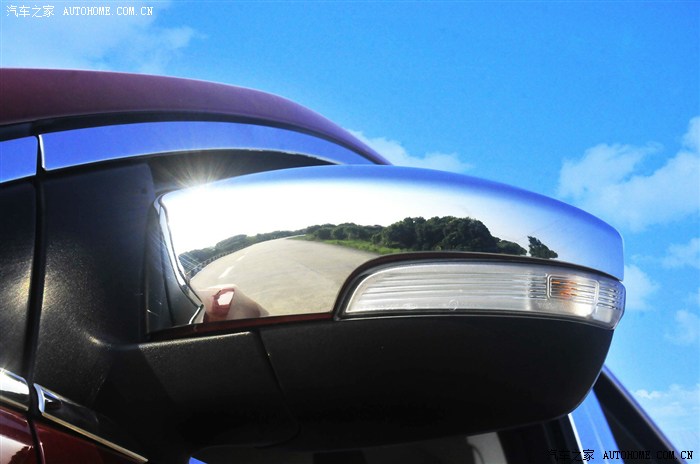

接入正题！由于非专业拍摄，未能非常完美，会比水果机好那么一点点！不过过程还是可以很明了的！我装得东西非常多，就不一解说了，这个后视镜盖和尾喉也是之前拍的了！

安装前！！！没有导航的人才知道没导航的痛苦....幸运的是现在的导航技术已经非常成熟了！科技改变生活。。。

图片已删除

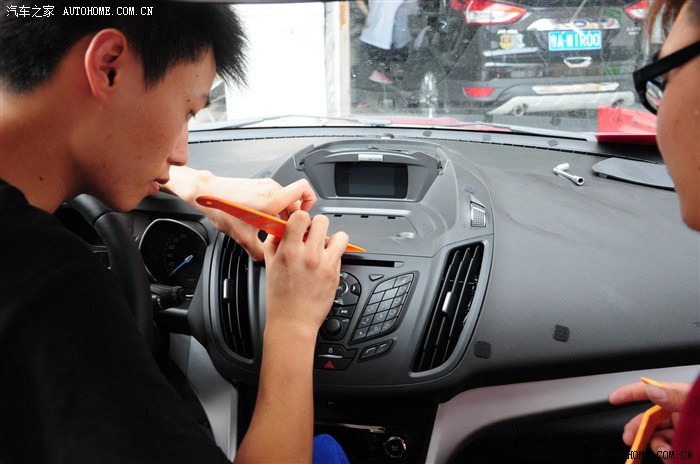

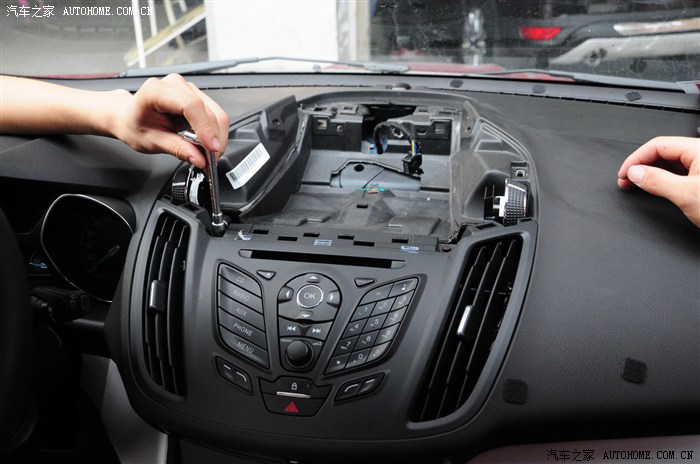

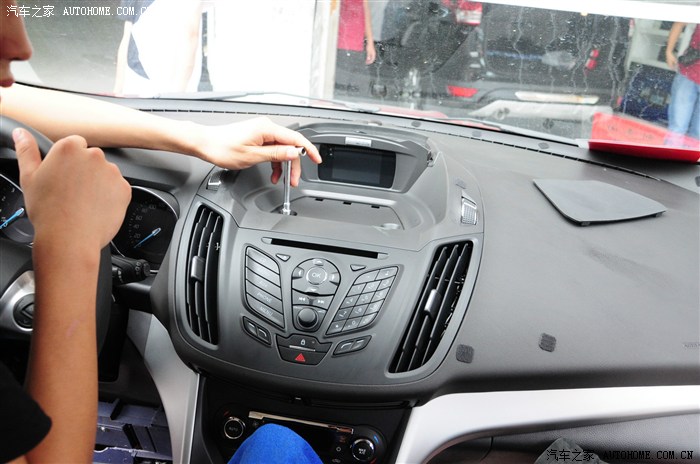

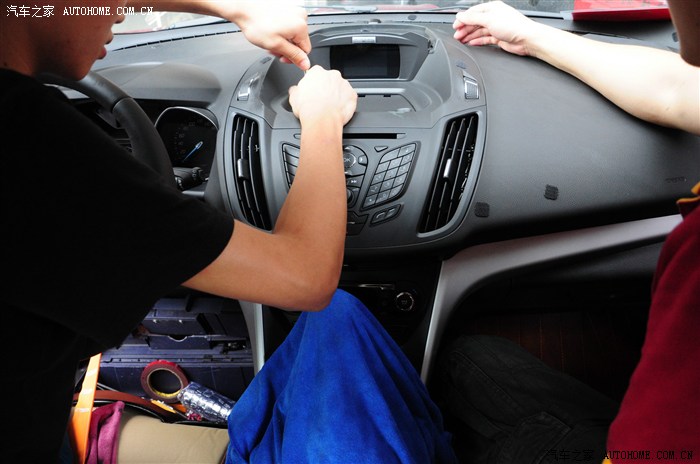

1.用7MM六角镙丝套筒拆掉两颗原车机板固定镙丝，用刮板小心的顶起板块，如果怕弄伤可以贴美纹纸再弄！






2.用内6角螺丝刀拆掉原车显示屏固定镙丝

3.取下原车显示屏

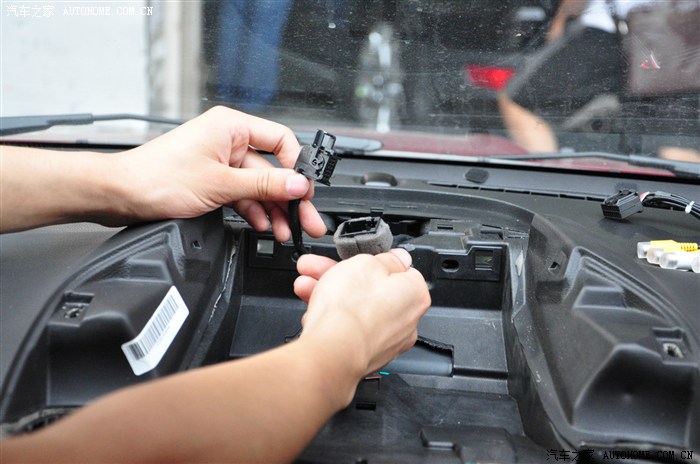

4.拔掉屏尾连接线，注意此插头有固定扣开关，打下后再拔开

5.用7MM六角镙丝套筒拆掉CD主机顶盖塑胶板

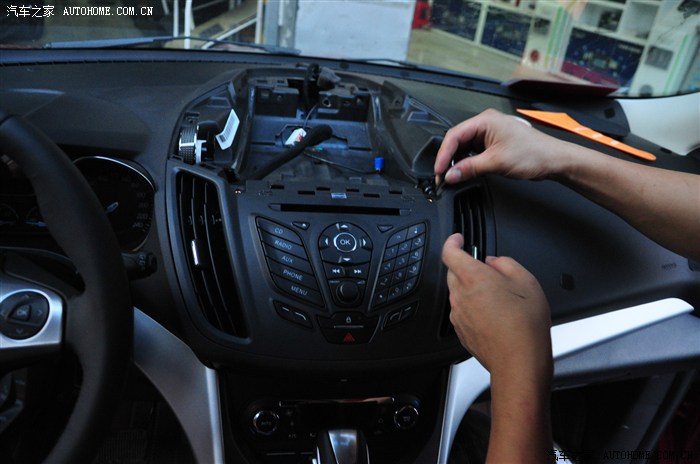

6.用7MM六角套筒拆掉原车音响按键面板两晒固定镙丝

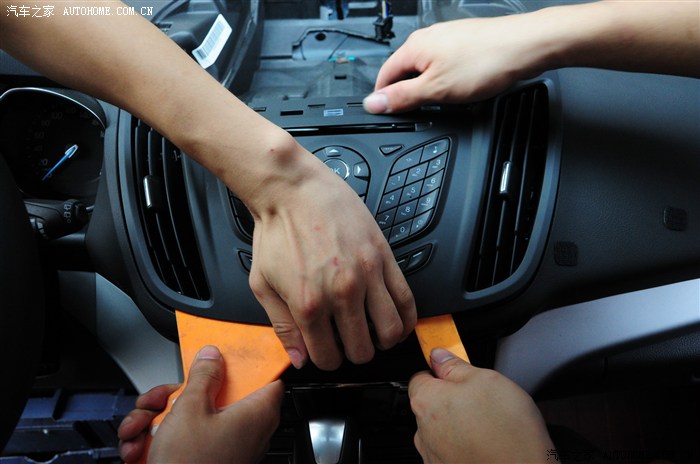

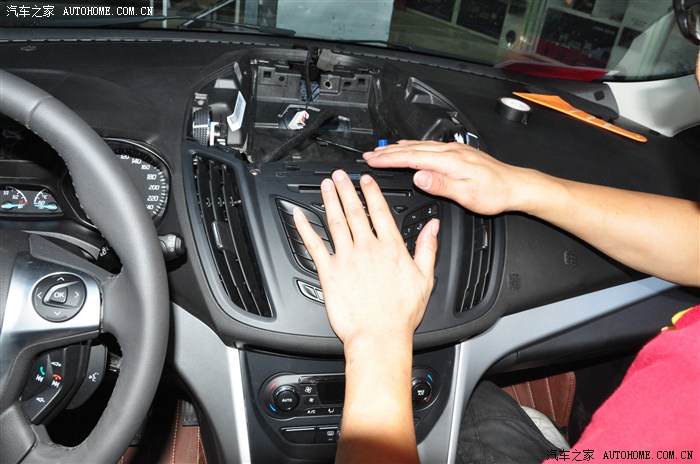

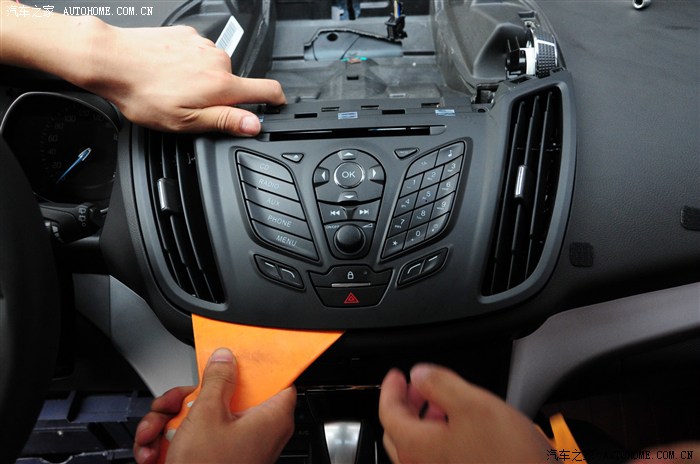

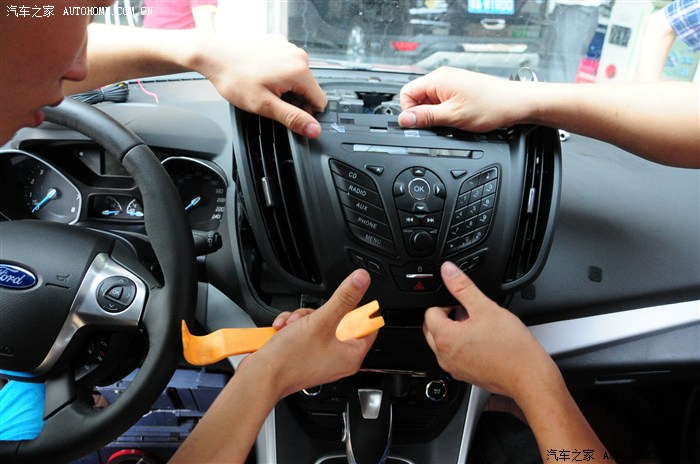

7.用塑胶撬板工具沿原车音响按键面板边缘撬

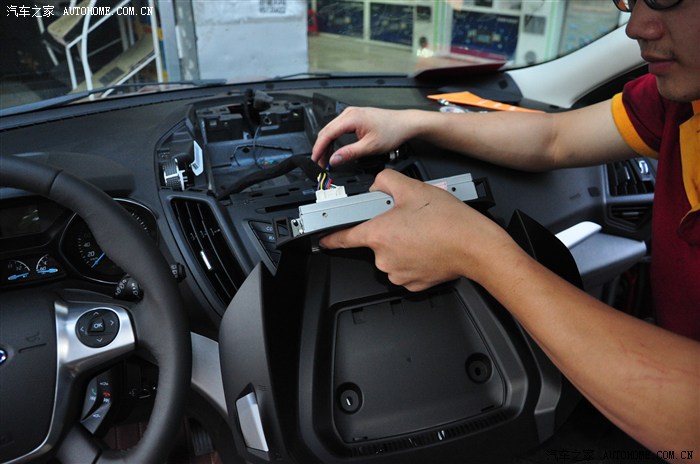

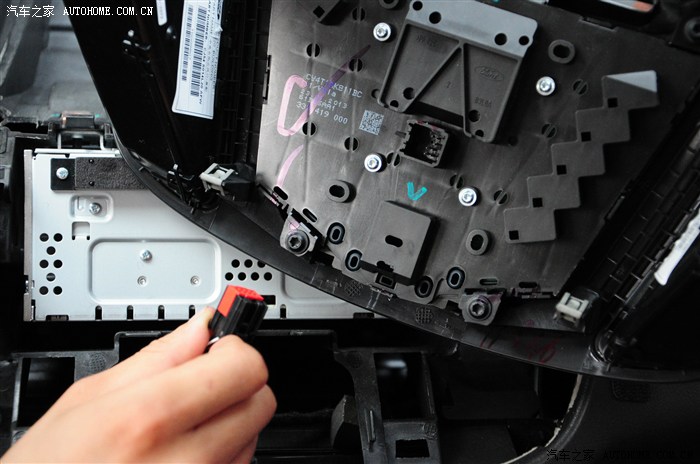

8.拆下面板，拔掉机尾连接线

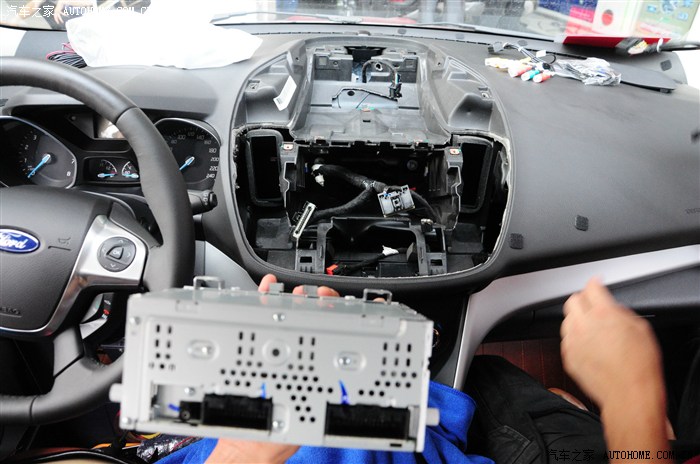

9.用7MM六角套筒拆掉原车CD的两颗固定镙丝。

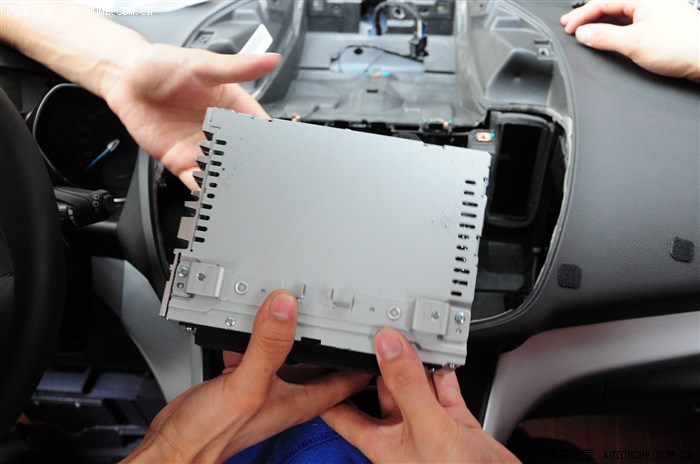

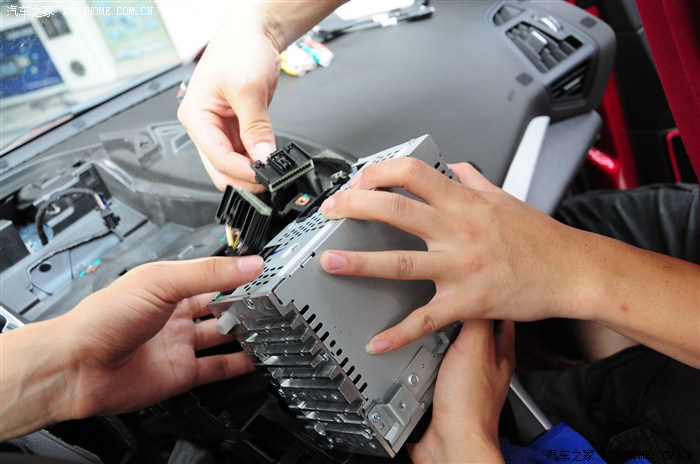

10.抽出原车CD，拔掉机尾连接线

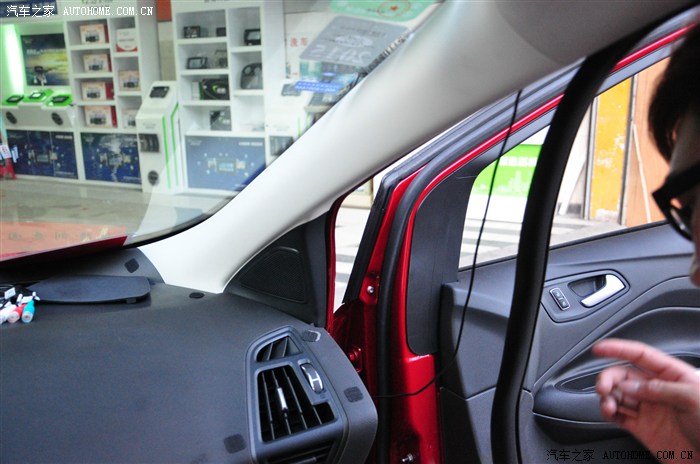

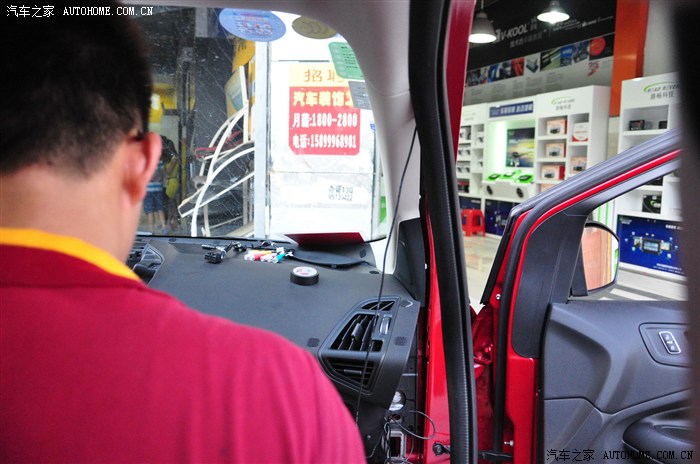

11.拆开右车门A柱防水密封条，再用塑胶撬板拆下储物箱侧塑胶板

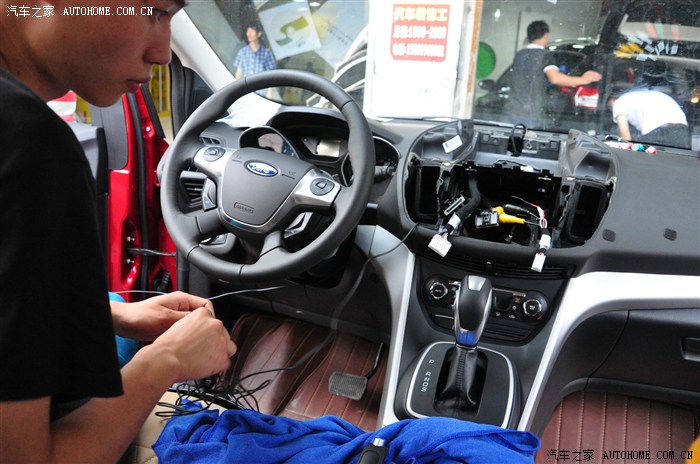

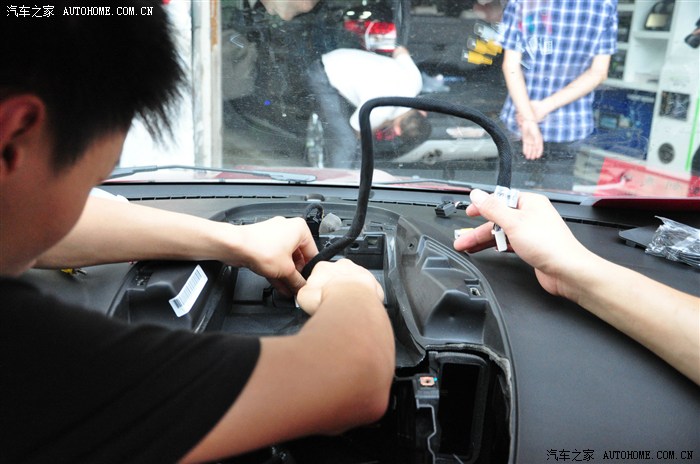

12.用胶布固定GPS天线端口与后视摄像头，从中控拉后视摄像头线一端将GPS天线拉至中控






13.用胶布固定对插连接端口

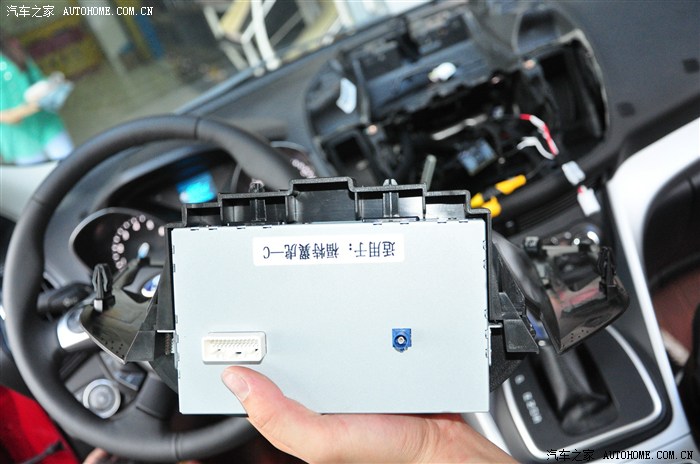

14.确认DVD导航主机无误，对插机尾连接线端口




15.将GPS天线底向外置放于右车A柱内,将过长的连接线天线整理并固定于储物箱内

16.像拆插头时一样，把各对插插口对好。。。如图所示！

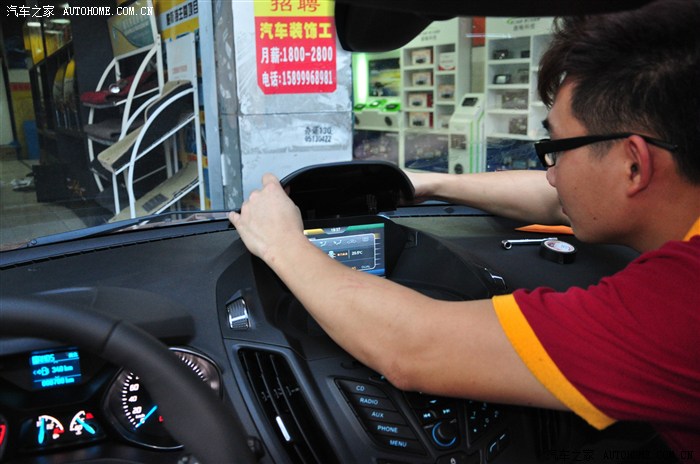

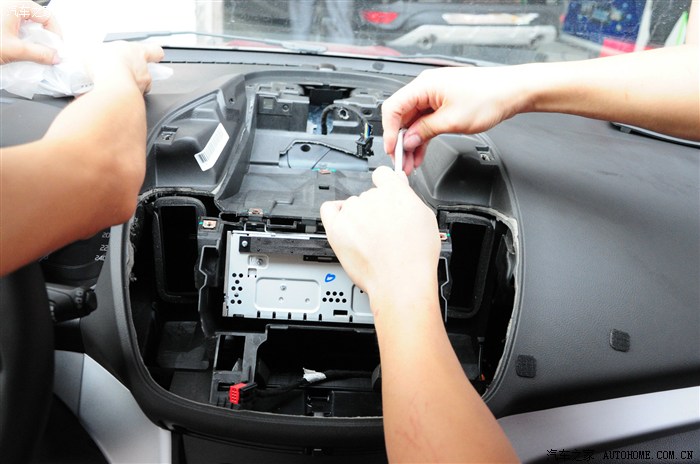

17.所有线材理顺压到主机中控底部，将主机推入中控

18.用十字镙丝刀装回主机两颗固定镙丝

19.对插音响按键面板尾连接端口。






20.用一字镙丝刀取下原车主屏项盖塑料卡扣，装到配套的主屏顶盖上

21.显示屏的各插头相应对上！

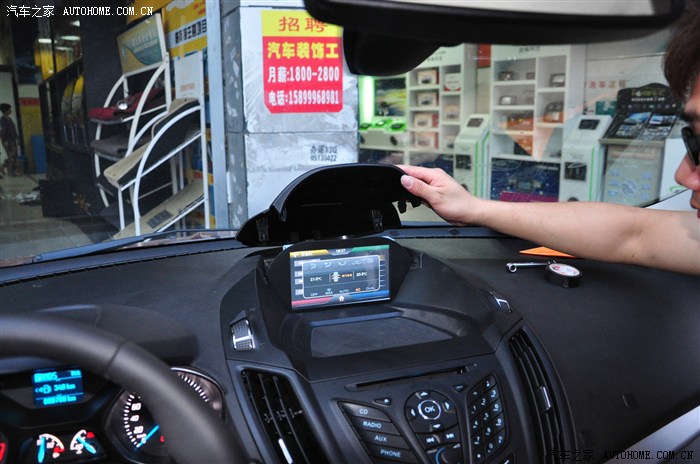

22.把所有盖板装回到相应位置，拧回相应镙丝，即完成安装。

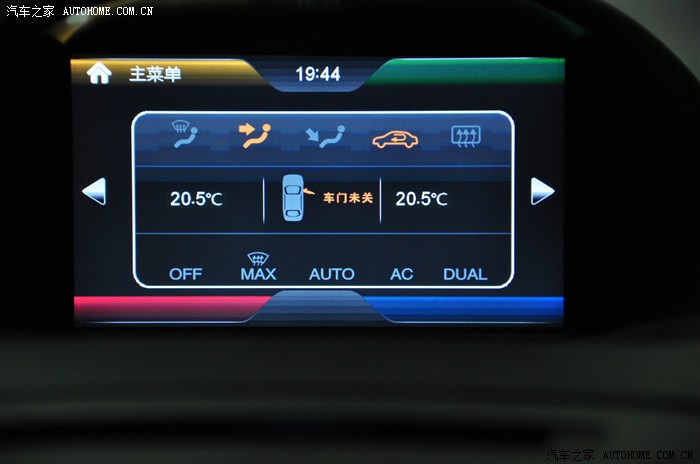

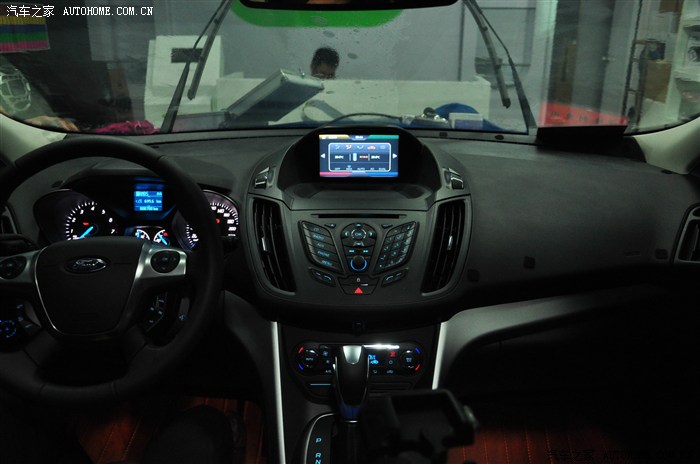

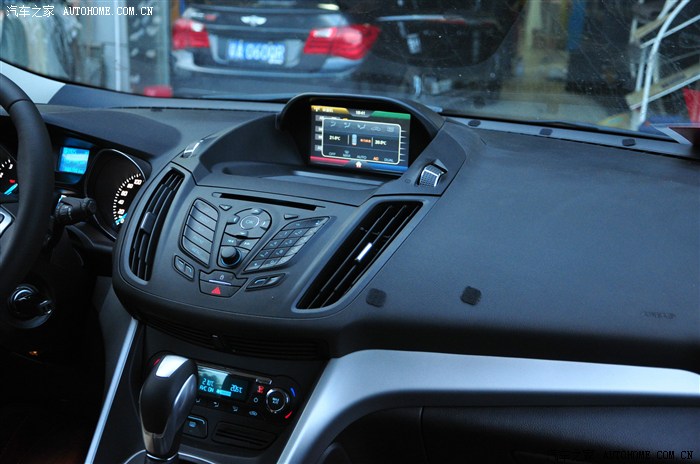

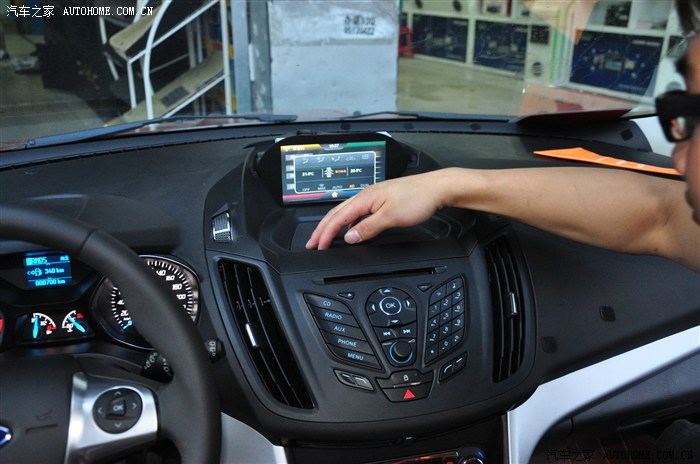

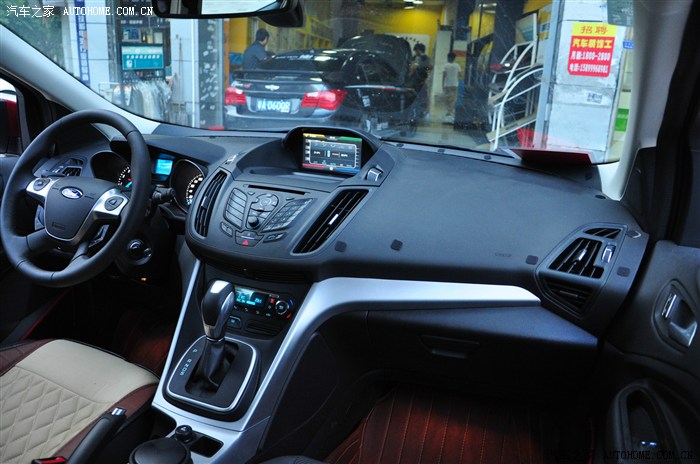

好！欣赏成果，具体功能相信大家都已经非常的了解就不一 一介绍了！内饰的确提升了，重要的是再出远门时心里就不会慌了！

好，不容易，一体机终于编辑完了！希望可以帮到大家！！

下面开始的是导航模块，上次一兄弟应该是网上买的徐港的，然后特意QQ上找到我到底要怎么装，他那个地方的师傅不会装，好彩我没有偷懒，拍了这个教程下来，就一张图一张图的截给他让他给师傅看！

有时候我群里的车友要装什么东西时，我就会非常积极的说，别装那么快，等我！我就会带上我的D7000开着虎子飞奔到装饰店!

然后用技师极度不喜欢的问，问来问去！跟着他，一路跟着他，拍拍拍....

不过我知道，再痛苦，它终究会有用处的，如果大家都不花心思去做一件事，那么一遇到问题时，它就不是三言两语可以解决的了！

我的同事说我是教程控，嗯！我尝试过让别人帮我拍，这样我不用跑过去花那么多时间，但没有亲自看着原来是写不出来的，当然我很希望有更多的人把这些教程公布出来，分享，才能共同进步！

《徐港导航模块》

总结:

1.安装简便，比车品逸安装方便，因为它配了原车系统芯片，就不用拆下原车的那个再插回去，从技术上来说，这个安装比车品逸强，考虑的更周到一些；

2.使用界面简单，进入导航，只需要在十字中间的点，点击进入便可；

3.兼容性好，翼虎各功能对于它来说，全部能用，没有出现兼容不了的现像；（有人说因为长福顶配的原厂导航就是让徐港做的，所以兼容性很好)

4.缺点：功能太单一，只有导航功能。

下面进行安装了！发现这车上的竟然是黄黑的脚垫,黄色的脚垫是不是很少见到？...没错这世界是有黄黑脚垫的！而且竟然配了黄黑的座套，专门订做的！这个可以...

图片已删除

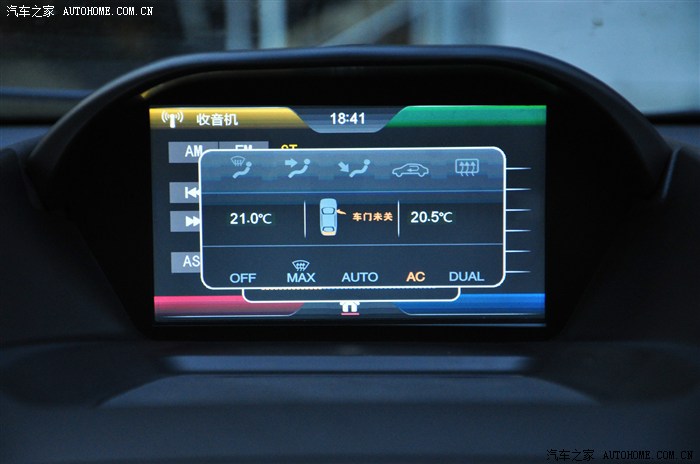

我们先来看看原有屏幕的功能：

蓝牙电话:

图片已删除

系统信息,

软件证书，

安全限制，

紧急救援，

语音指令列表

图片已删除

影像设置

启用代客模式

图片已删除

音效设置:

低音

中音

高音

设置平衡和衰减

方位选择

图片已删除

显示设置:

自动亮度调节

显示模式

自动调光手动补偿

编辑墙纸

图片已删除

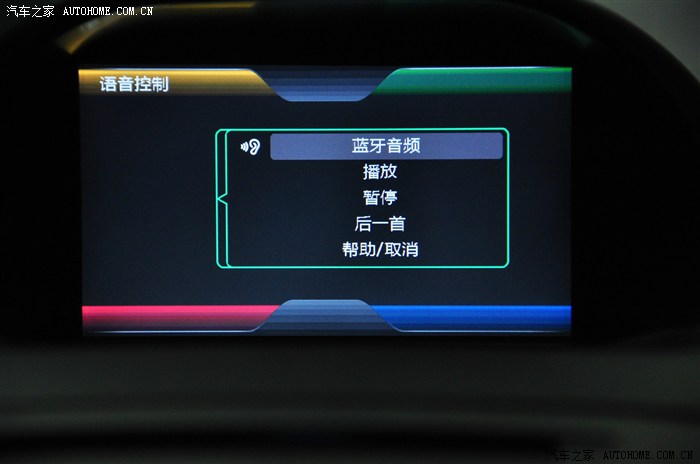

设置:

系统

主意控制

媒体播放器

电话

无线&网络

图片已删除

自带的倒车影像

图片已删除

好，开拆！！！

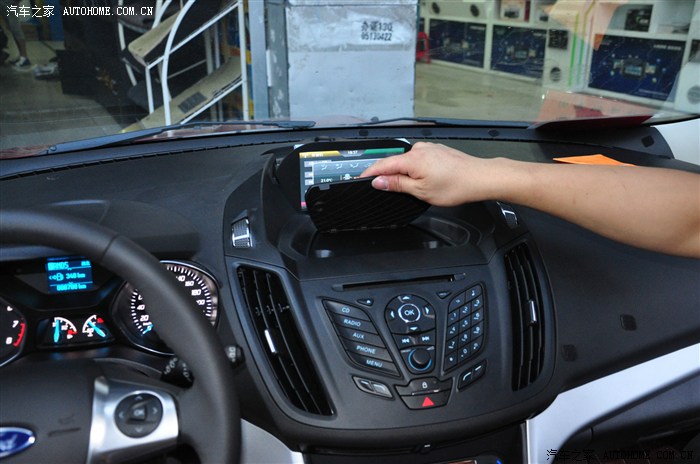

第一步:翘开盖板,这个用的时候要注意，不要用太锋利的刮板避免弄伤仪表台！

图片已删除

第二步:打开盖板,这里面的插头都拔掉！！

图片已删除

第三步:拆掉固定原屏幕的镙丝！！这个倒是简单！

图片已删除

第四步:翘出风口，依旧是要小心一点，一般装导航的是有专用工具的！

图片已删除

第五步:将相连的插头都拔掉！使出风口面板可以先拿出来！

图片已删除

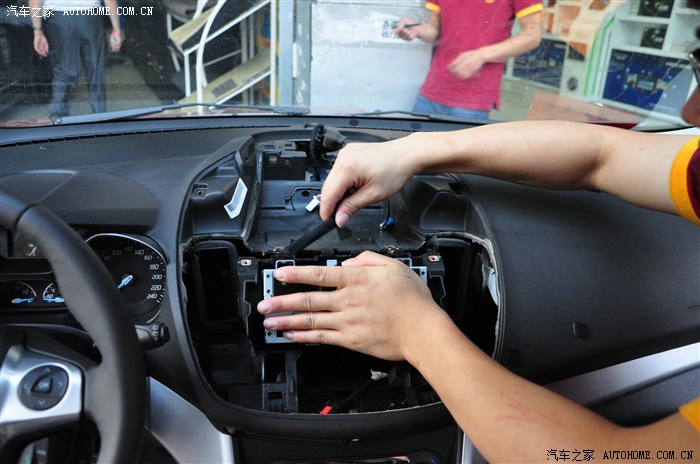

第六步:将固定屏幕的镙丝也一个一个取下！

图片已删除

第七步:将各大插头全部拔下来！就完成了拆原车屏幕的工程了！

图片已删除

第八步:拧开插头感应的金属块！

图片已删除

第九步:将要换的徐港的导航模块拿出来，可以看到钥匙前一点的就是徐港的导航模块了！！

图片已删除

第十步:将导航卡放置入导航模块中，每两年更新一次导航，一般是要150或者200的正版码费用！！具体这个要问当地的更新导航店！

好困，今天去开了一天的会，睡了一会，继续写！

图片已删除

第十 一步:把与原车芯片拼合的插板拆开了!小心分开.

图片已删除

第十二步:原车芯与屏幕组成一个长方体，拆开它们的镙丝!

图片已删除

第十三步:小心打开盒子!可以看到两个相连的插头,一要金黄铜色，一个铝片！

图片已删除

第十四步:这两个就是导入屏幕的感应头，把它们小心的拔离开原车芯片！

图片已删除

第十五步将徐港的拿出来，将刚拔开的两个头插到这徐港配的芯片模块上！

图片已删除

第十六步:好，完成！！按原样装回长方体!

图片已删除

第十七步:刚好可以贴个导航屏幕膜，先保证没有灰尘，然后就简单了，这种三层膜，有两层保护膜的，超好贴的，师傅说这样贴好好贴，一个泡都没有！!

图片已删除

第十八步:贴好导航屏幕膜，把插板安装回原位！

图片已删除

第十九步:来装一个GPS定位，这个也简单，一般把它贴在右窗角落，把线引到中控就就可以的了！

图片已删除

第二十步:将转接头对插好后，把所有的插头按原位插回即可！

图片已删除

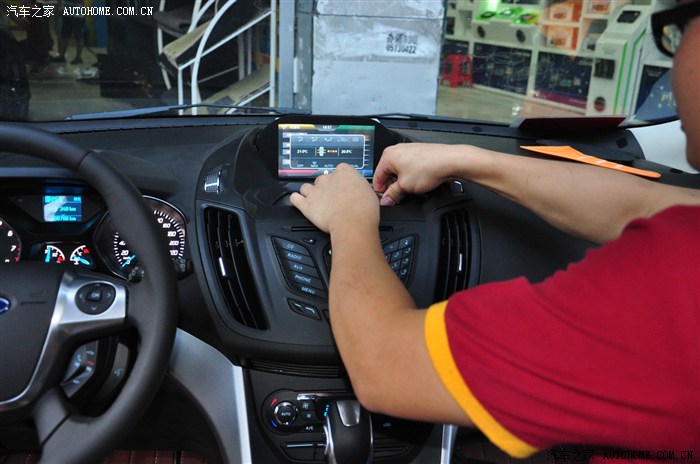

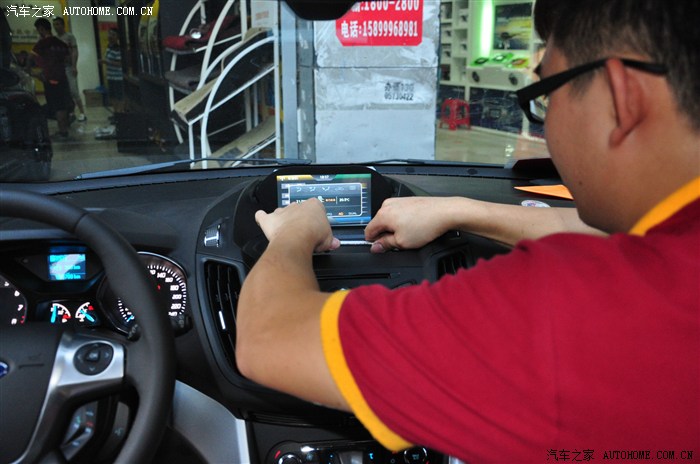

第二十一步:先测试一下能不能使用，好！可以，没问题就将屏幕和面板怎么拆的就怎么装回去！

图片已删除

第二十二步:可以看到中间有个十字，点击中间的小点3秒！就可以进入导航了!

图片已删除

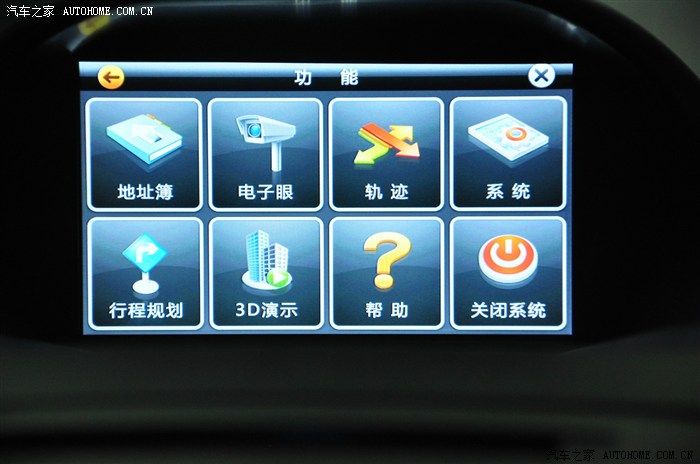

第二十三步:尽情使用吧！相信大家对凯立德一点也不陌生！！!

图片已删除

第二十四步:手写功能，超方便的同时，去到哪都不用担心迷路了，心中有底的感觉就是好啊!

图片已删除

《车品逸导航模块》

关于导航模块，为了让我能快速的了解到它到底和徐港模块有什么区别，于是约了群里的两个精英版的兄弟在同一天安装这两款不一样的导航模块！

车品逸，嗯！这个导航模块在没安装前我是觉得好像挺神秘的，真到我们自己安装了，才知道，其实也就是这么回事！

有时候啊，实践出真知啊！直接问原厂拿的...他有特别让我表明一下，这个款的好处就是不影响音质之类的！但我有跟他说，可以再改进吗？让安装跟徐港的模块一样简单些！

嗯，它的安装过程，嗯，总结是多了一步，就是它要拆下原来的芯片,再接到这个模块板上，再安装！但就是这一步就要特别的小心。避免伤到电路板。

优点：功能更多，如可以加前视摄像头，可以播放视频，原车喇叭发声等。

据缺点:安装麻烦，如果碰到生手的话增加安装危险性，有可能弄伤原车芯片感应片导致原车功能损伤。

我们先来看看原有屏幕的功能：

图片已删除

可以进行设置的！！可惜就是没有导航光有屏幕总是内伤！

图片已删除

倒车可视个人觉得，太模糊了！

图片已删除

功能设置的一些界面！还挺不错！

图片已删除

好，开拆！！！

第一步:翘开盖板,这个用的时候要注意，不要用太锋利的刮板避免弄伤仪表台！

图片已删除

第二步:打开盖板,这里面的插头都拔掉！！

图片已删除

第三步:拆掉固定原屏幕的镙丝！！这个倒是简单！

图片已删除

第四步:翘出风口，依旧是要小心一点，一般装导航的是有专用工具的！

图片已删除

第五步:将相连的插头都拔掉！使出风口面板可以先拿出来！

图片已删除

第六步:将固定屏幕的镙丝也一个一个取下！慢慢取出屏幕！

图片已删除

第七步:将各大插头全部拔下来！就完成了拆原车屏幕的工程了！

图片已删除

第八步:拧开插头感应的金属块！拆开插头盖板！

图片已删除

第九步:将要换的车品逸的导航模块拿出来，可以看到右边角的就是车品逸的导航模块了！！

图片已删除

第十步:原车芯与屏幕组成一个长方体，拆开它们的镙丝!

图片已删除

第十一步:拆开它们的支架!

图片已删除

第十二步:小心拆开屏幕!

图片已删除

第十三步:小心打开盒子!可以看到两个相连的插头,一要金黄铜色，一个铝片！

图片已删除

第十四步:这两个就是导入屏幕的感应头，把它们小心的拔离开原车芯片！

图片已删除

第十六步:跟徐港不一样的一步来了就是要拆原车的芯片下来！！

图片已删除

第十七步:将它接到车品逸的导航模块上！！这个过程要很小心很小心...

图片已删除

第十八步:接好后把芯片固定好！

图片已删除

第十九步:将刚拔开的两个头插到这芯片模块上！

图片已删除

第二十步:好，完成！！按原样装回长方体!

图片已删除

第二十一步:把插板安装回原位！

图片已删除

第二十二步:来装一个GPS定位，这个也简单，一般把它贴在右窗角落，把线引到中控就就可以的了！

图片已删除

第二十三步:将转接头对插好后，把所有的插头按原位插回即可！

图片已删除

图片已删除

第二十四步:测试一下使用，好！可以，大功告成了！

图片已删除

第二十五步:导航的界面有区别了，是美行的，缺点就是更新会慢一些，也贵一些，一般两年更一次差不多了！

图片已删除

好，终于完成了！希望对大家有用！这个真是高难度的教程！！！！
