【我与我车】自己安装带倒车一体导航，斑竹加精送个汽车之家车标

本人凯越2013年1月买的，银色手动低配，购买后也没发什么贴，自己加装过车门控制键LED灯，手缝方向盘套，全车贴膜等，除贴膜外都是自己动手解决。车子也快一年了开了8000KM多，刚刚二保结束，本来打算买便携式一体的，感觉会遮挡视线就没有买，看了几家的一体式导航，后来对比了下买了现在这个，关键是性价比不错，8G卡免费换16G卡，倒车影像，没有要蓝牙的，我喜欢用耳机，接电话不想让整车人都听到内容。通过对车子的几次改装也了解了一些，本地网友需要加装LED灯和导航的，可以找我免费帮忙。网络凯友可以多交流。

废话不说了直接上图

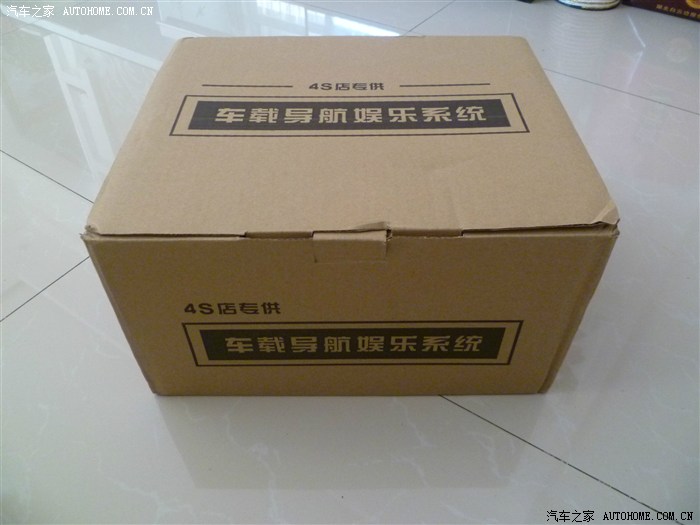

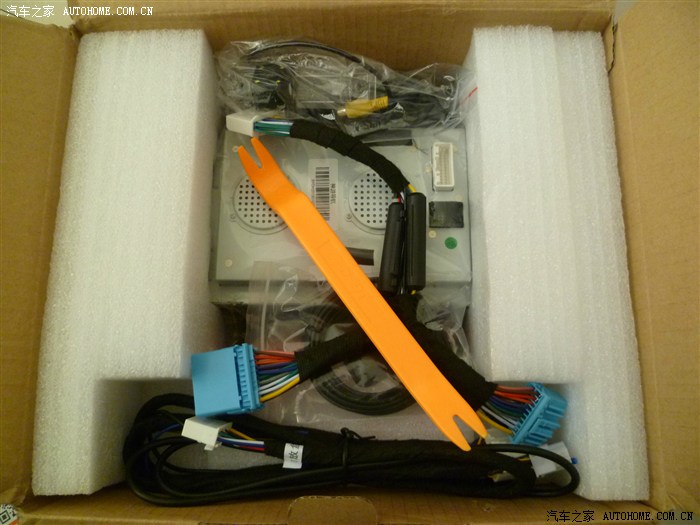

                                              双十一买的昨天才到，花了2个多小时才装好，整体图片

黄色翘板，老婆说是不是挠痒的

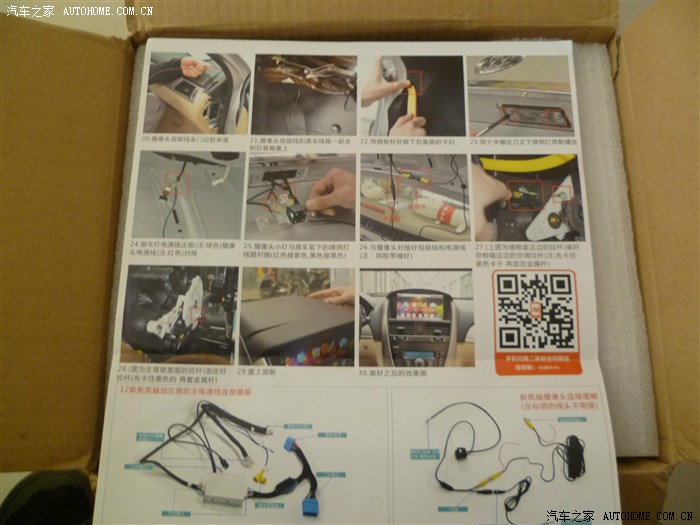

带的安装说明。只拍了一面

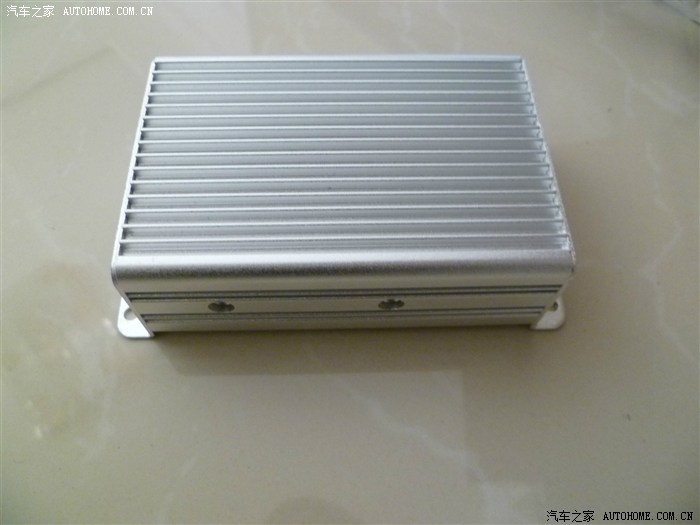

我的车子是2012款的，减配了需要加功放盒，不知道效果怎么样，我对音质要求也不高

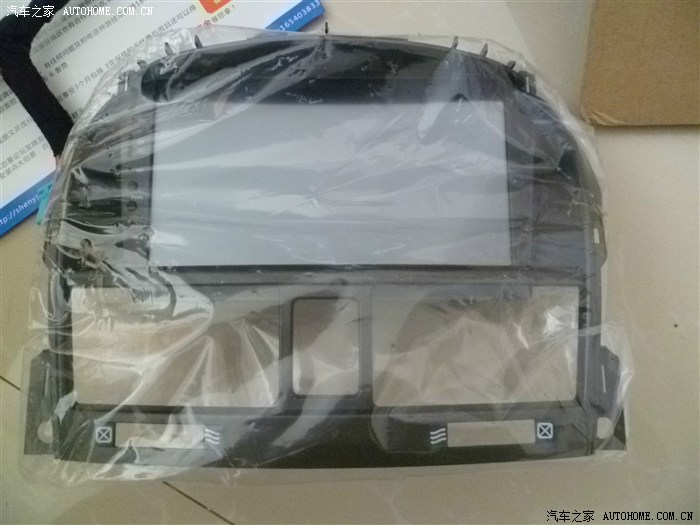

导航和面板一体

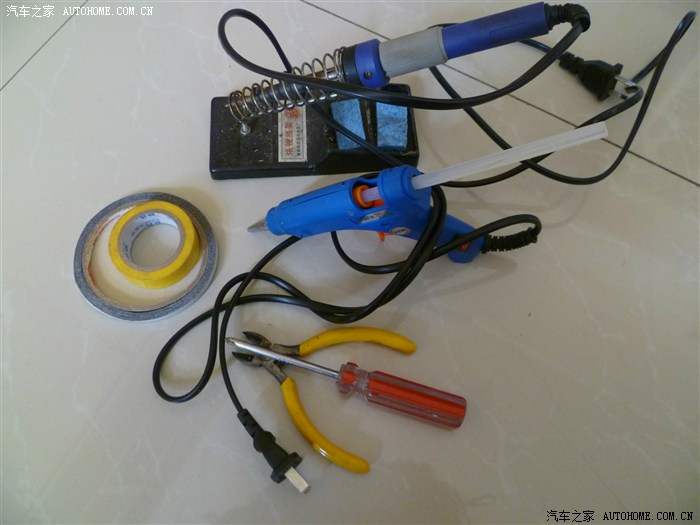

准备下去安装，拿上工具，热熔胶枪和起子用的多些，后来拿来了美工刀，没有拍图片

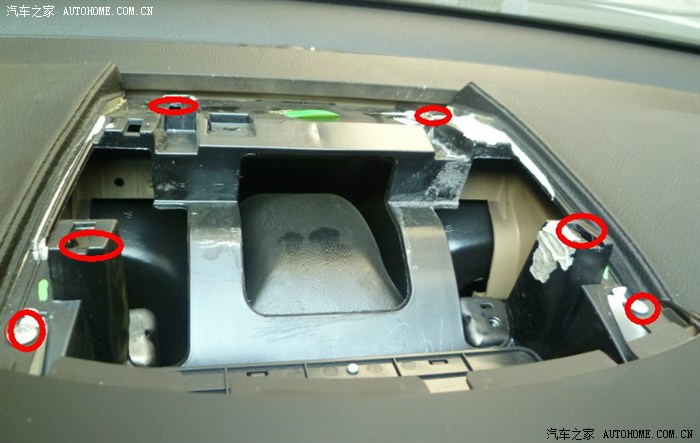

拆开上边面盖，下边另个红色区域是要拆开的螺丝，上边四个红色圈是卡扣，拆这个要用点力，不要怕把车子搞坏就舍不得用力，这里拆不开就装不成了

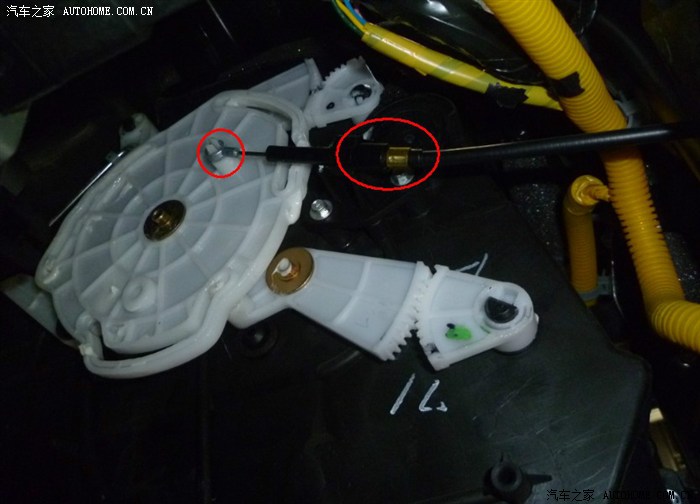

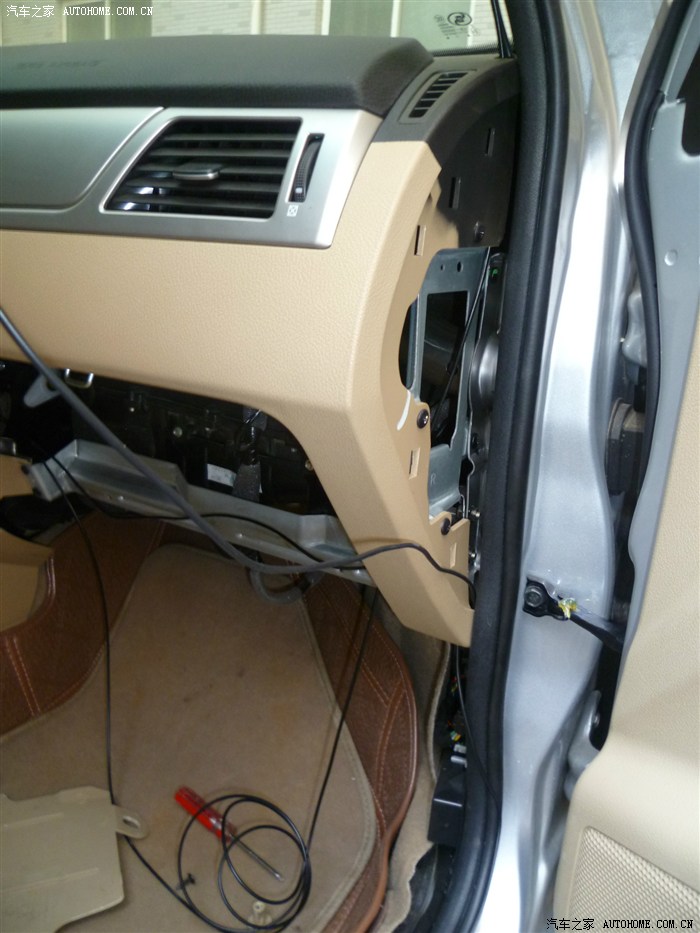

储物盒也要拆除有5个螺丝上边三个下边两个，没有拍图片这个简单，拆下空调拉杆线，先拆下黑色卡扣再拆线头

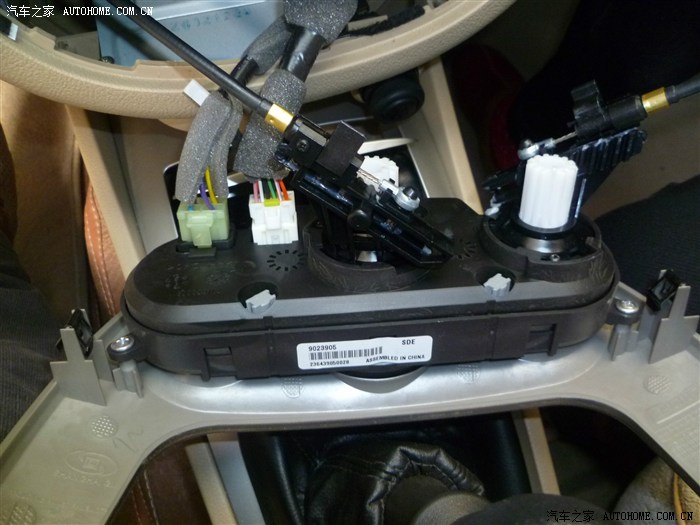

跟上边面盖一样，撬开空调面盖，拔下插线，上边还一根

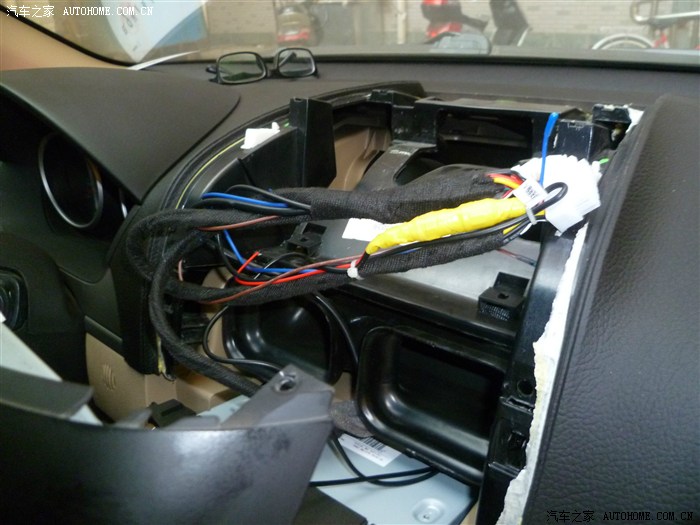

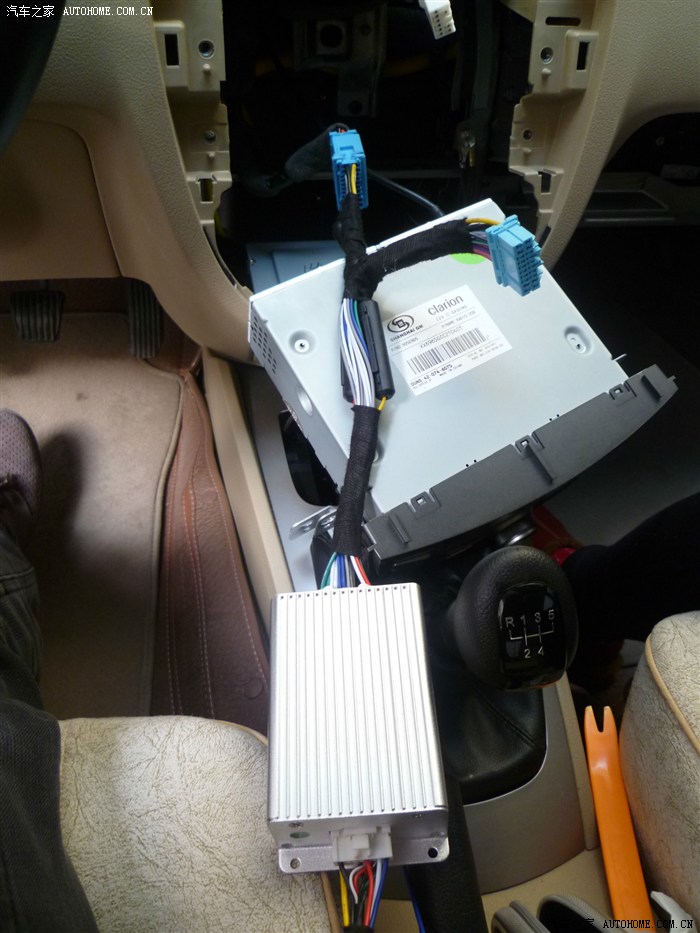

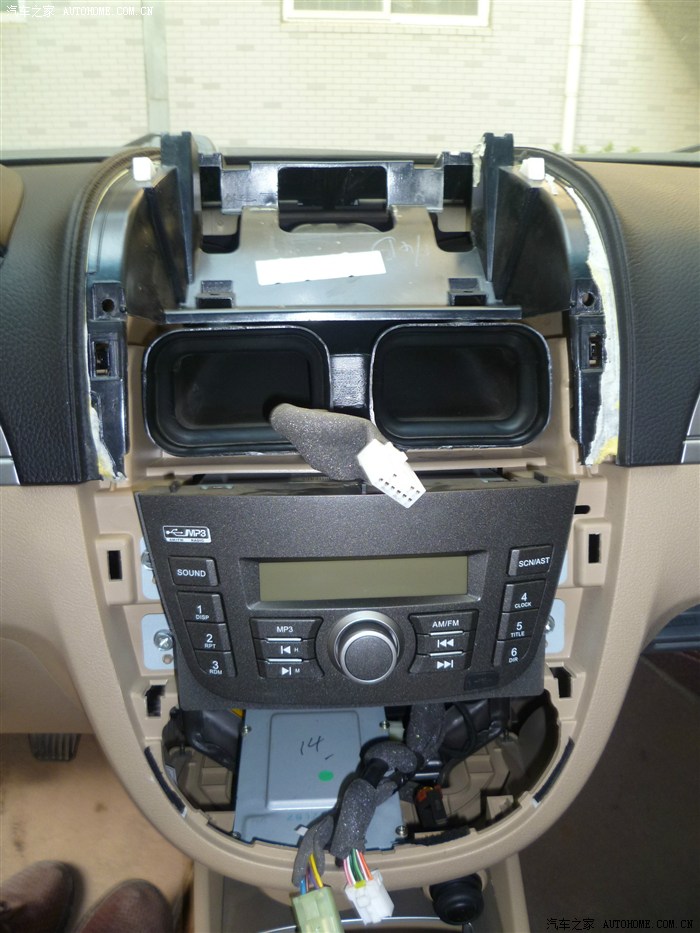

拆下收音机的四个螺丝，先连接好导航、GPS模块收音机测试是否可以使用再进行下边的安装

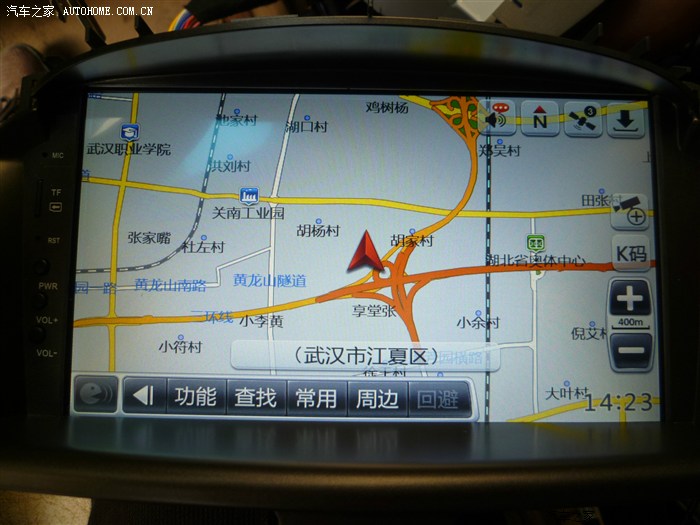

gps随便放的才三颗星

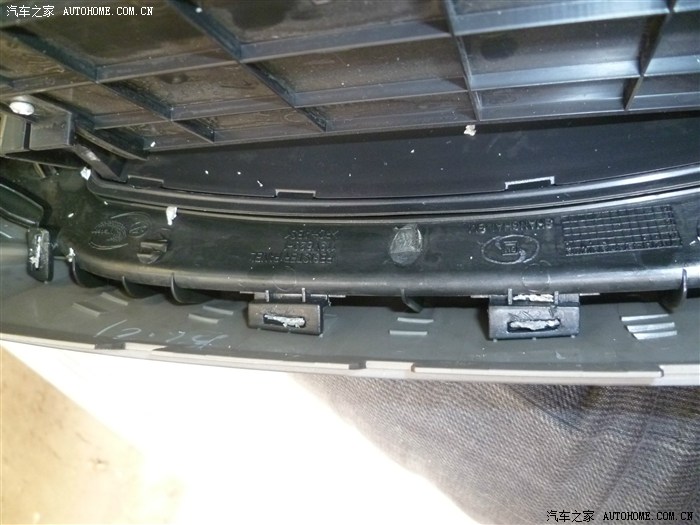

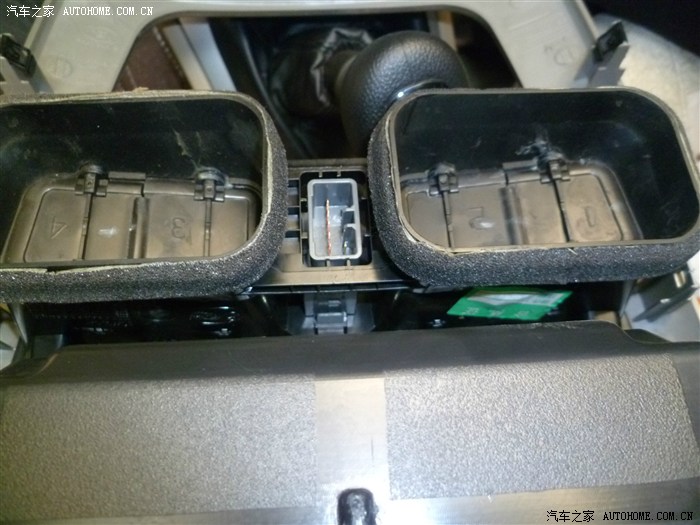

一切正常后剪下原来焊接的塑料接头拆空调出风口（卡勾注意不要蛮力）和储物盒（拆下螺丝即可）

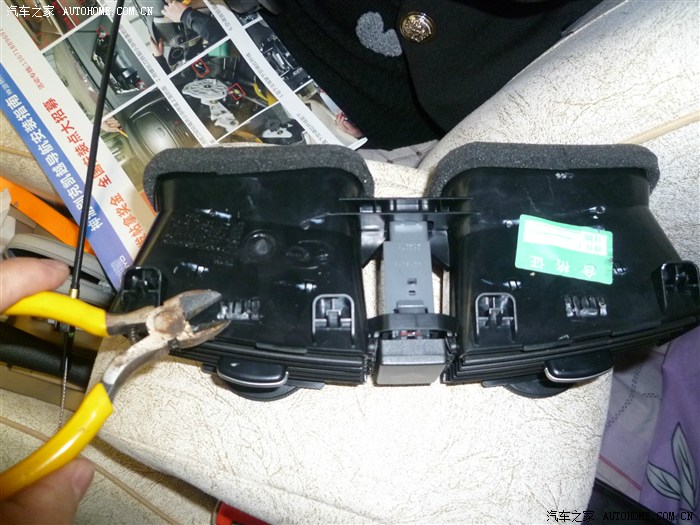

剪掉出风口突出部分，最好用美工刀划平

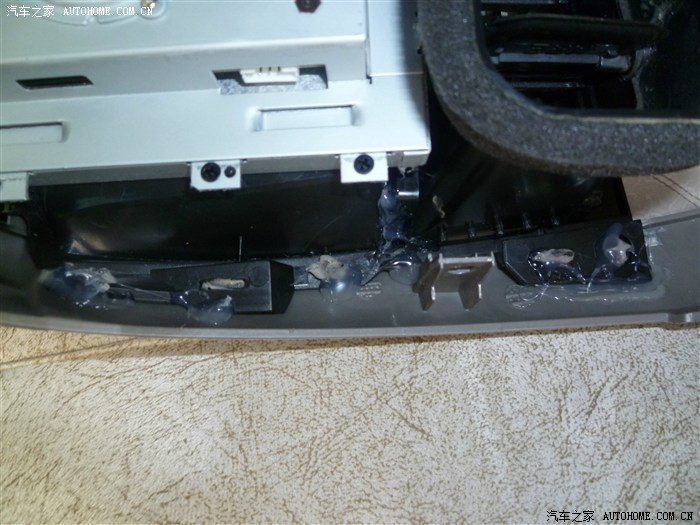

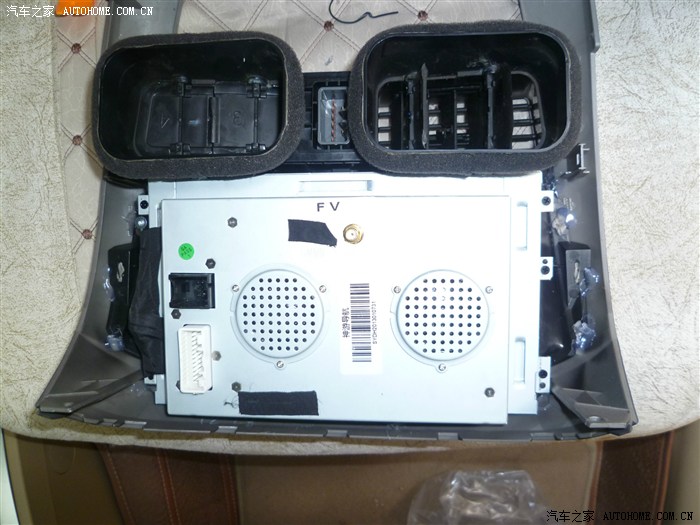

把导航和出风口装到面盖上，有些人用烙铁烫接头，我感觉塑料接头比较短，烫了一些，为确保固定，用热熔胶焊接，比较稳定

拆下橡胶条，塑料面盖等走倒车暗线，后边走线比较简单没有拍照

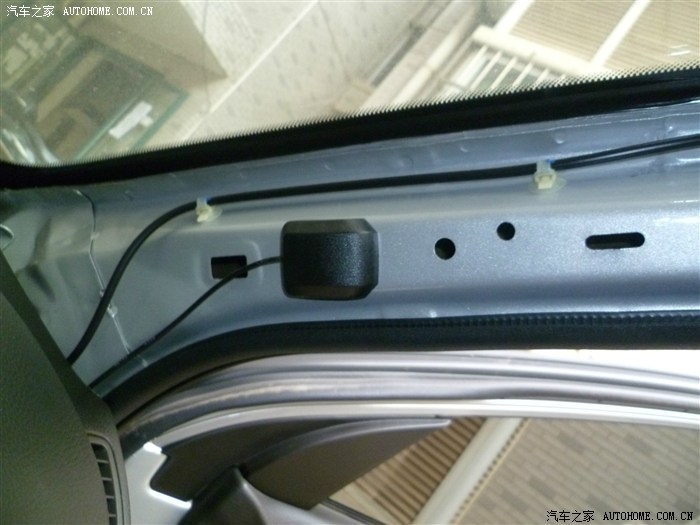

GPS模块放在A柱上，有磁铁，吸上即可

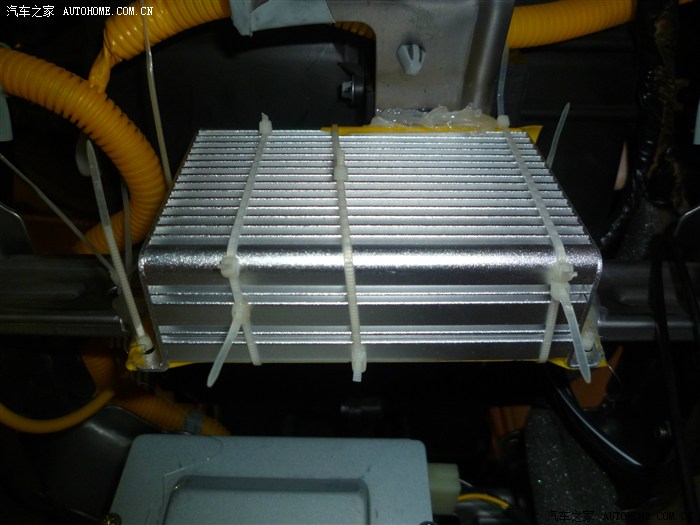

装上功放，这个浪费些时间，有些TX装收音机下边的，我媳妇说了放下边不利于散热另外贴的双面胶如果夏天温度高脱胶就掉了，以后拆还麻烦，于是就装到这个横的铁杠上，为了没有异响，在下边和侧面贴上两层胶带，为了确保固定，扎了一些扎带，并用热熔胶焊接，处理后肯定掉不了

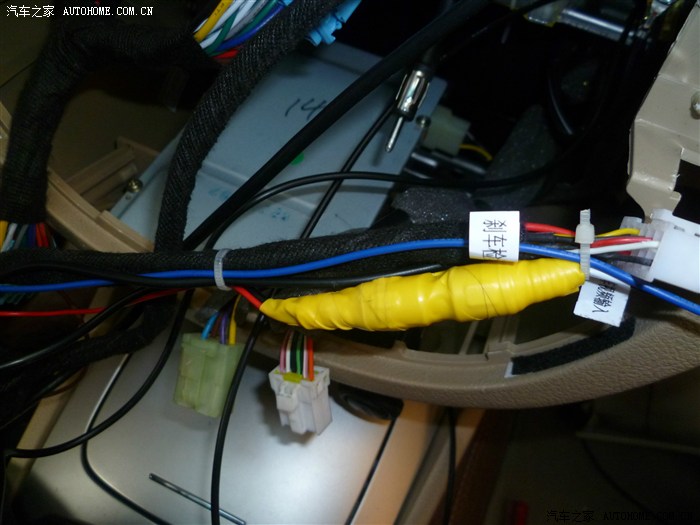

把所有的线都接上，插头部分用胶带缠下，以免以后氧化或者松动，多余的用扎带扎下比较好，不会很乱

接导航的线走出风口中间放上边，装上收音机头，收音机头的插线一定要插紧，我第一次没有用力插，装好后发现收音机不能用幸好没有装面盖，USB接口线放到储物箱里面，都准备好就可以装上面盖了，此处图片未拍

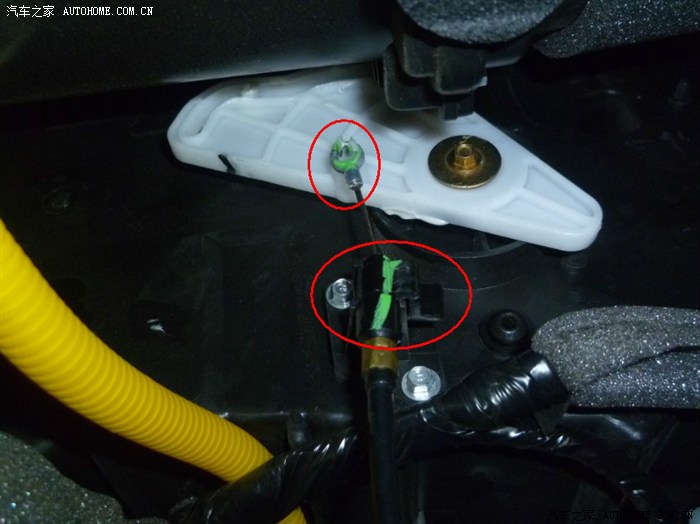

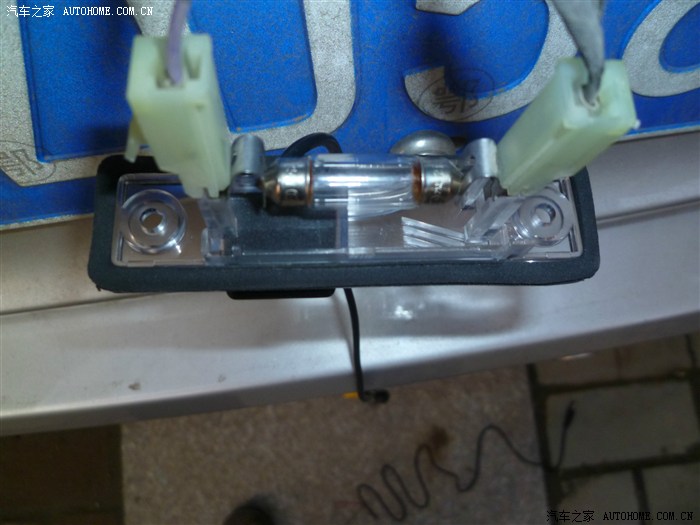

装后边摄像头，注意下，配的没有防水胶条，把全车的防水胶条撕下贴上，后边接线图片比较简单就两根，没有拍照

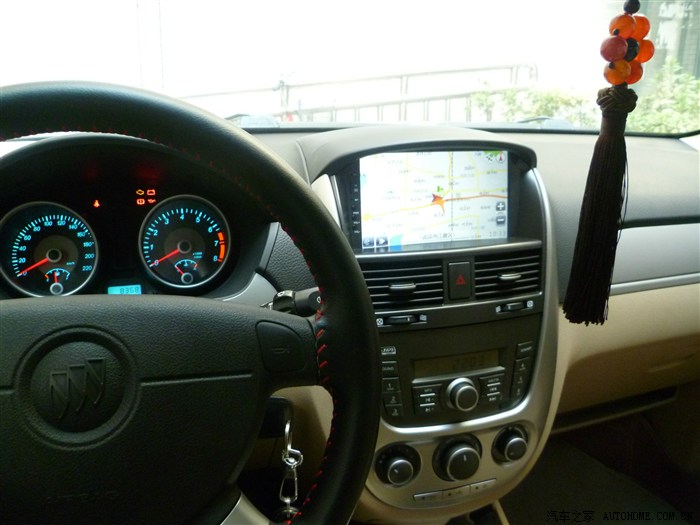

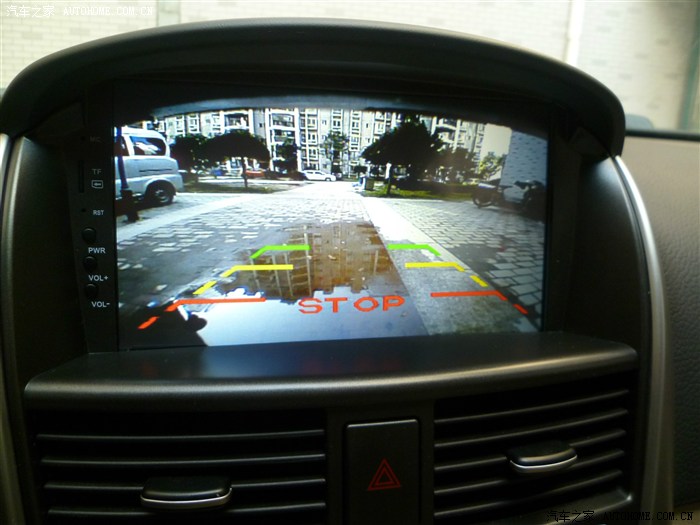

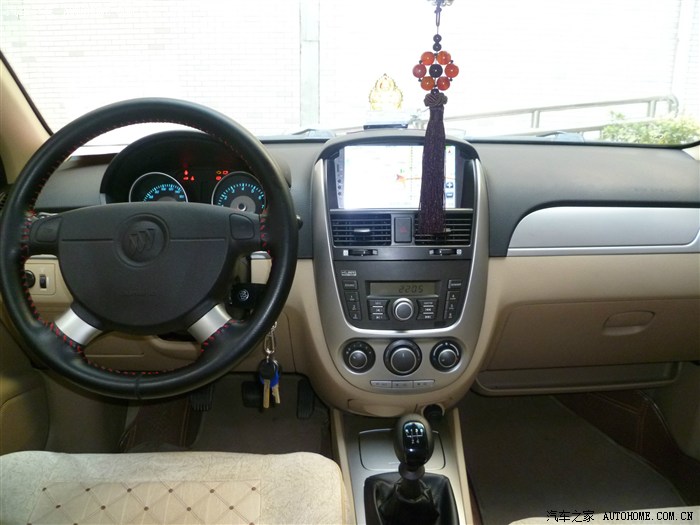

装上后效果，试试倒车影像能否使用

车子后边有很多水

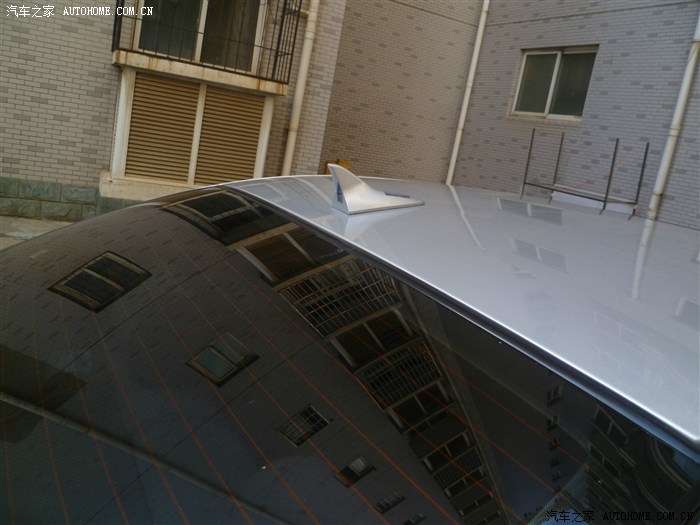

顺便发一张鲨鱼鳍图片，带十个灯的那种，感觉装上不是很好看

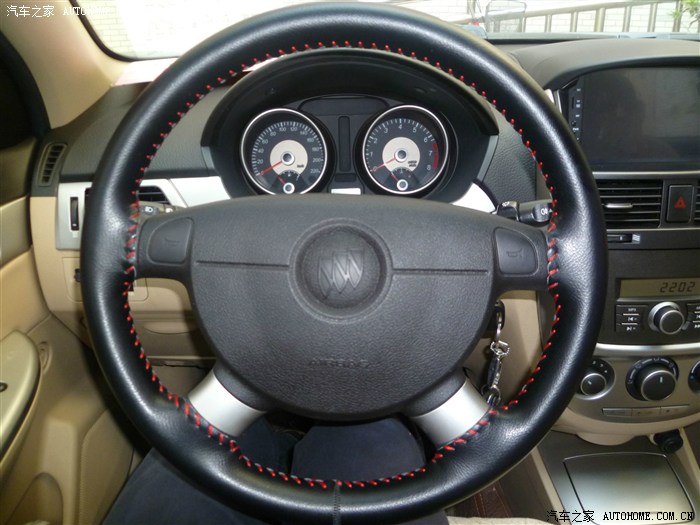

以前缝的方向盘套，没有发作业不好意思这个简单

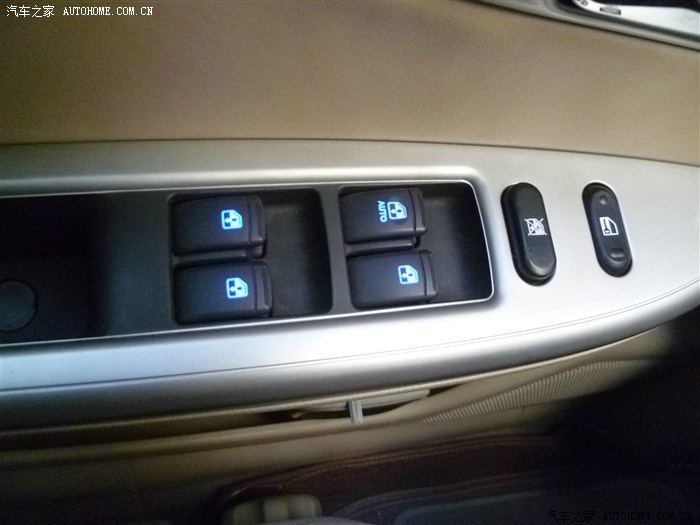

五一回家没事改的四门车窗控制按键灯，用的10K 0805贴片电阻高亮的冰蓝5mm发光管，当时在家没有上传作业不好意思

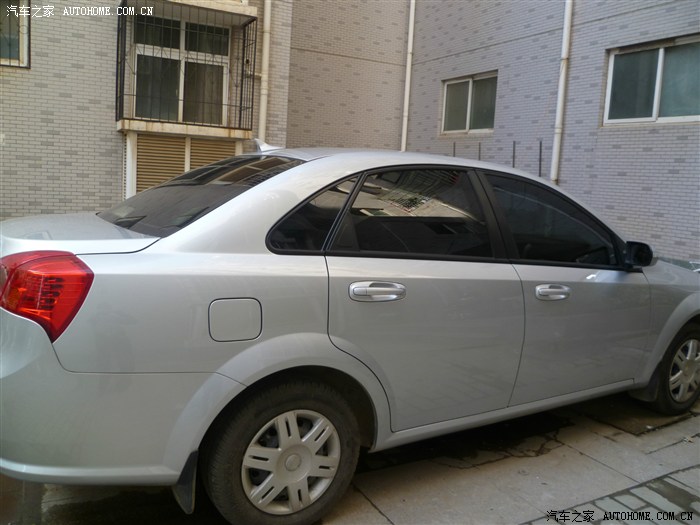

后边看的效果
