DIY自己装倒车影像

这线正好可以从保险盒的开关卡扣那里出来，不需要开孔。

挂在后视镜

线走顶衬

长度正好到这里接另一头

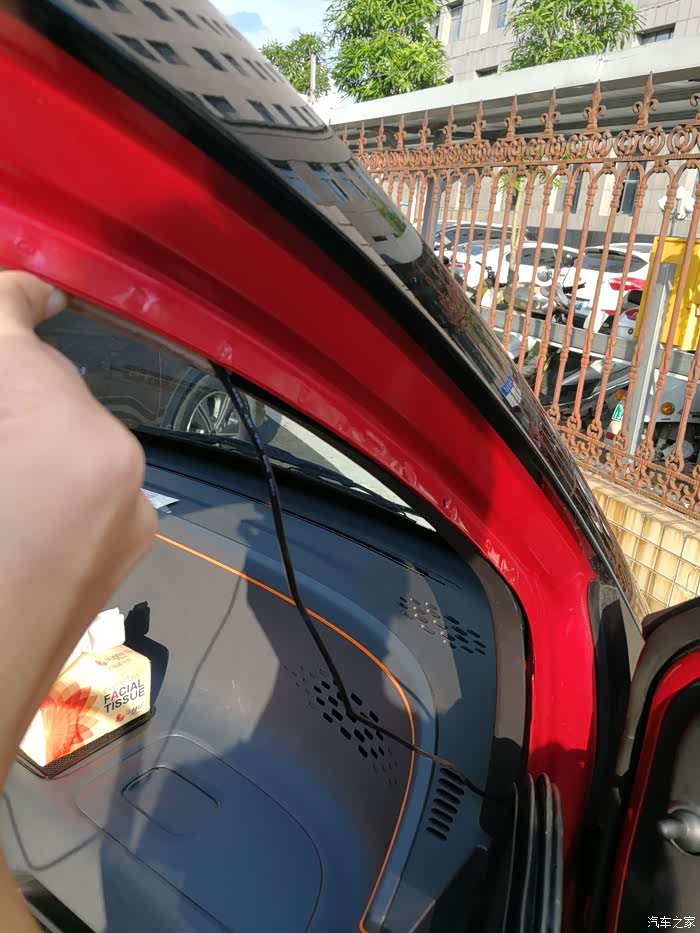

另一头从A柱穿进去

接好放进A柱

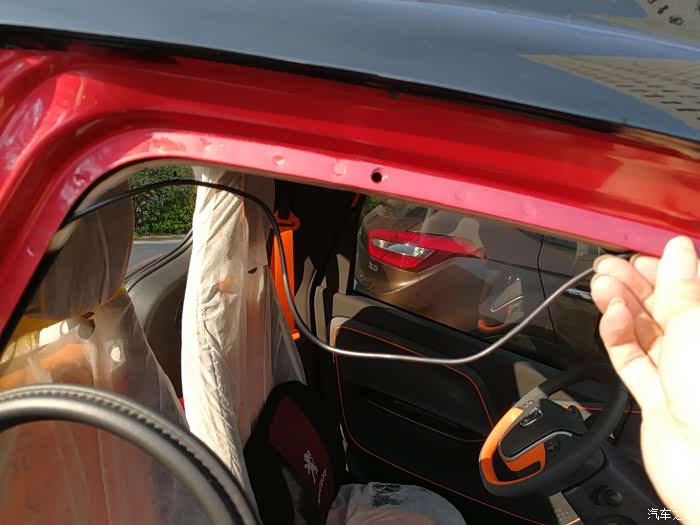

从门边下来

放AV线进去

从门边进去然后接电源线这头的莲花头

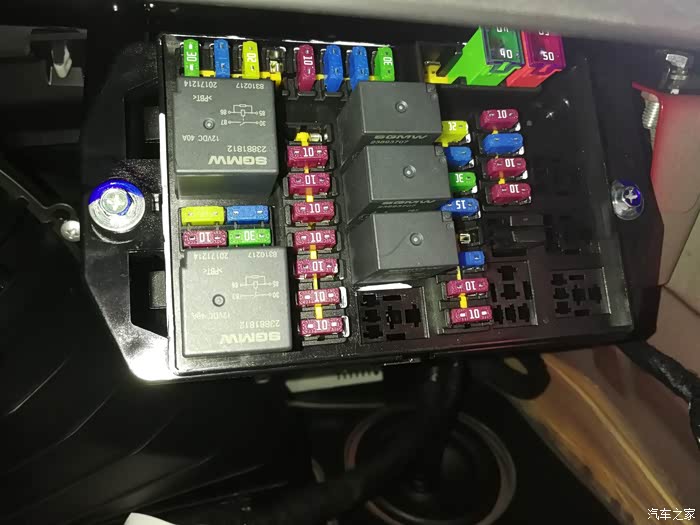

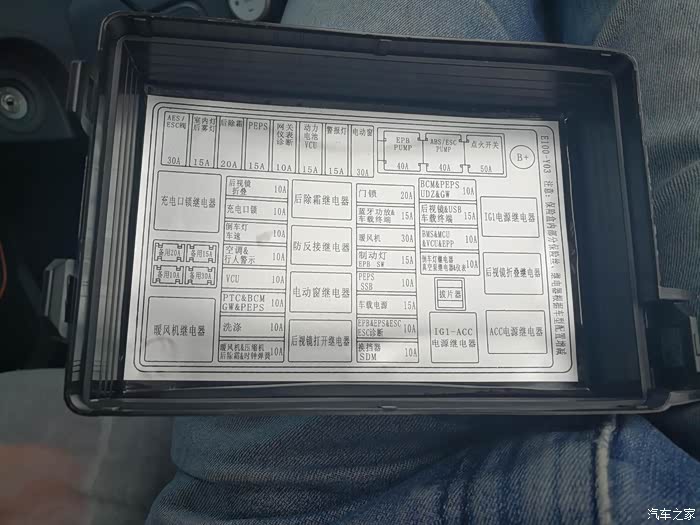

开保险盒，找acc电。我选中间黄色那个。很多10安那排有一个是空的，那里是常电。

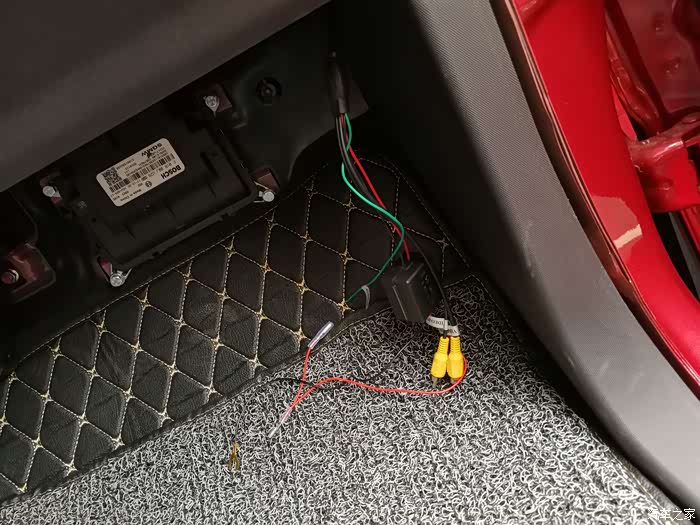

保险从右下角那个卡扣那出来。地线我接在ecu的固定螺丝上

拆尾门板，这边是3个卡扣，大力出奇迹，

仔细卡扣的位置

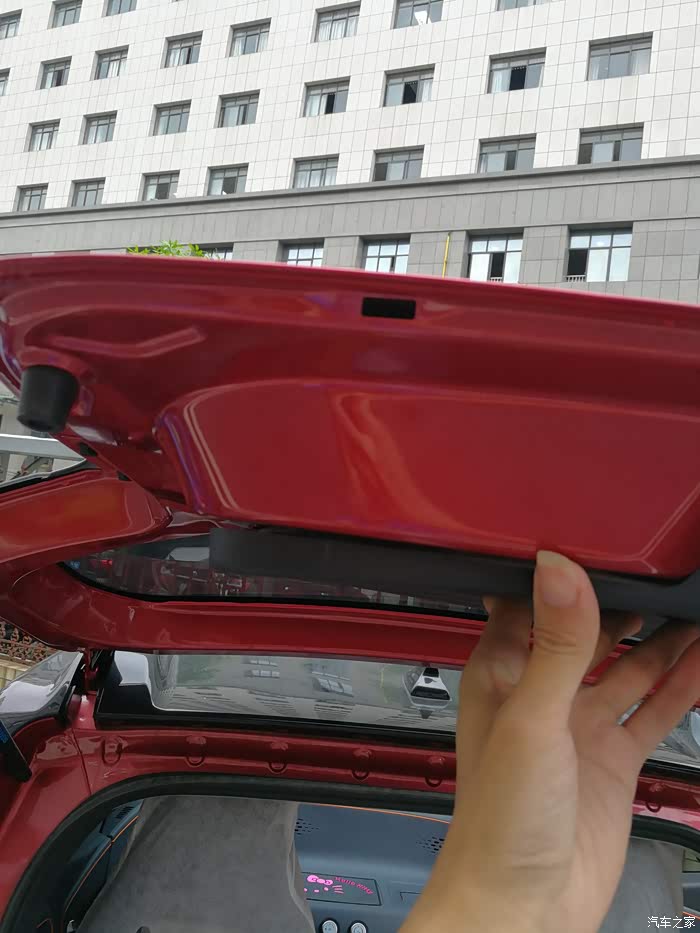

另一边我是直接拉出来的。把门板向车尾方向拉（即向自己眼睛方向拉），具体看拆下后的面板结构

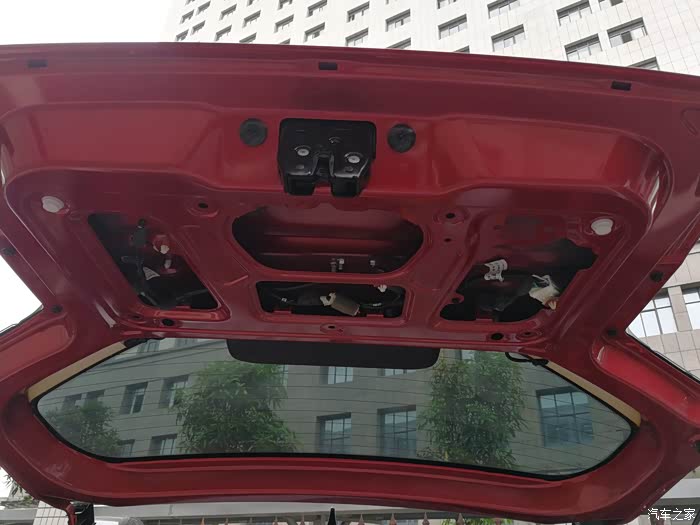

拉下来就会有两颗卡子留在门上面了，另外两个还是撬吧。还已经容易很多了

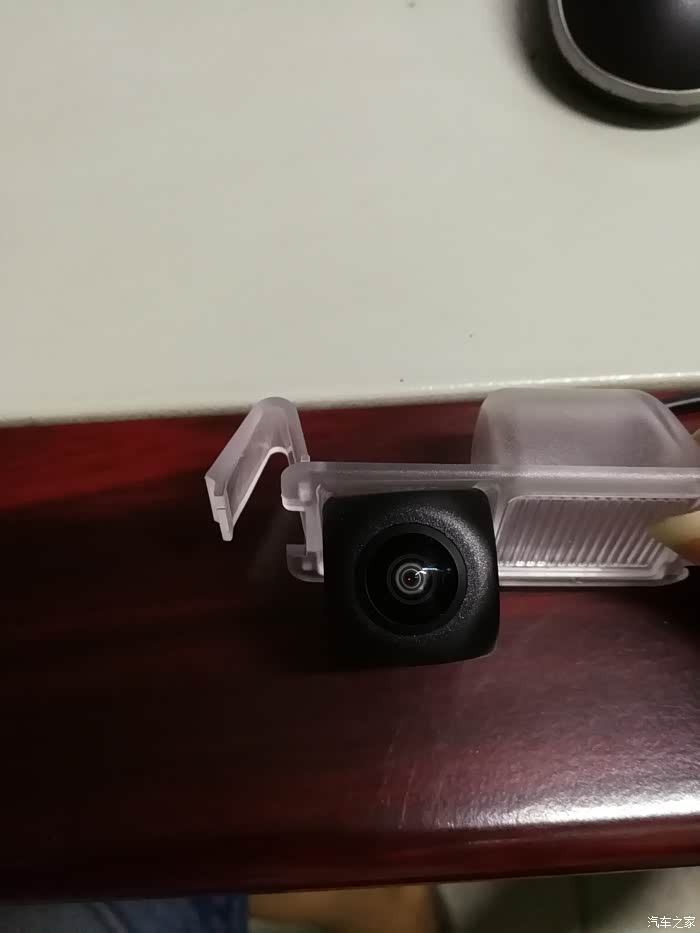

用错支架，第一次是630的，装上去居然反了。又等卖家重新发货。这次发560的才合适。

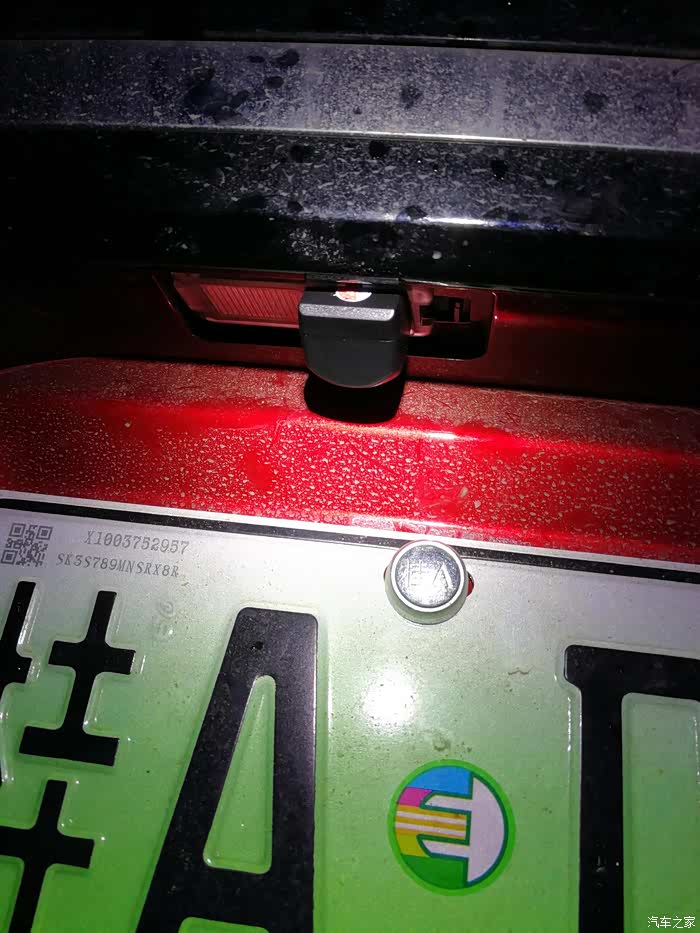

630的效果，560的忘记拍了。后面已补图

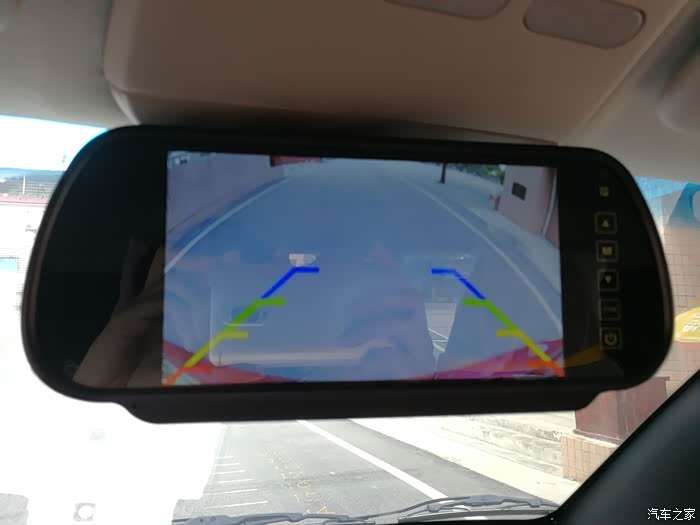

先上一个效果图，屏幕有点渣渣的，摄像头还行

AV走线，直接 走上面，没走下面，原因看后图。

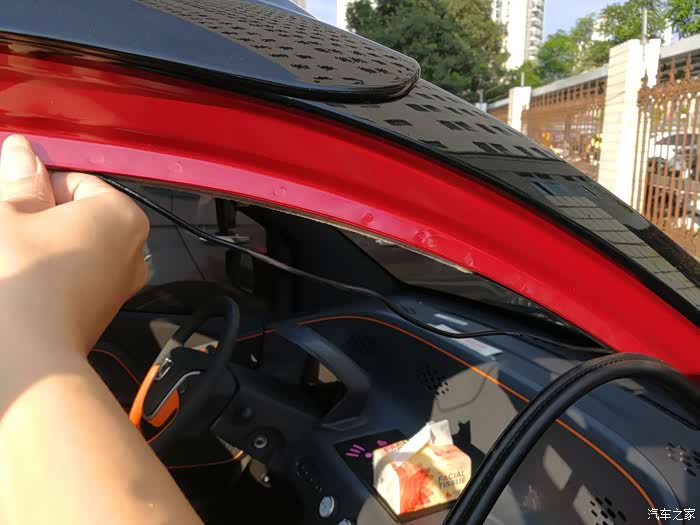

把线放进顶衬内，然后装好密封条。

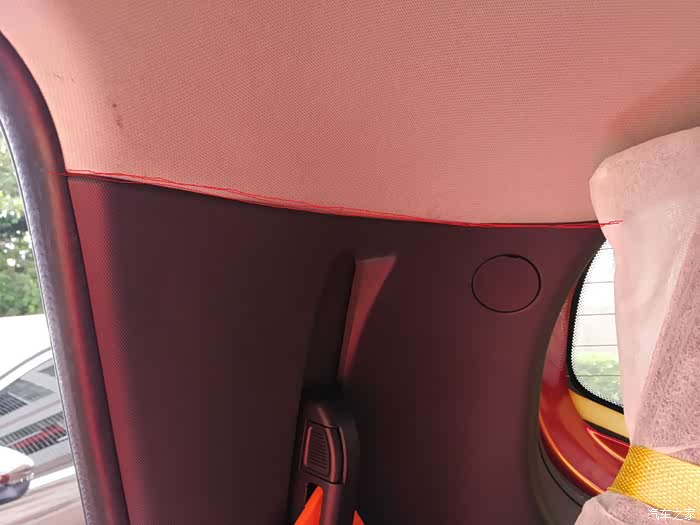

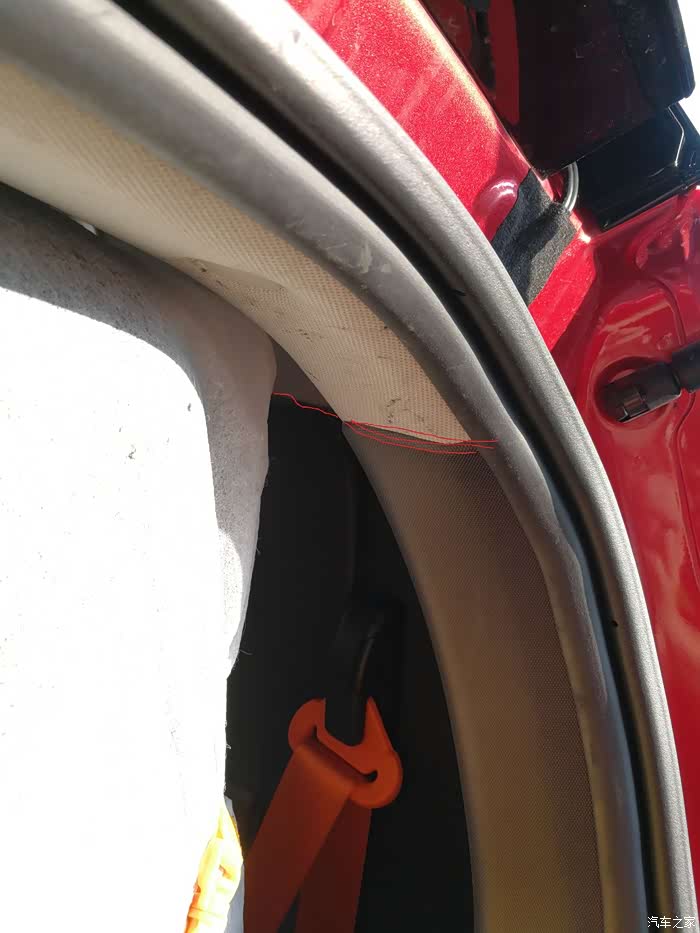

图中红线的地方就是走线的位置。直接从黑色的逢塞进去。

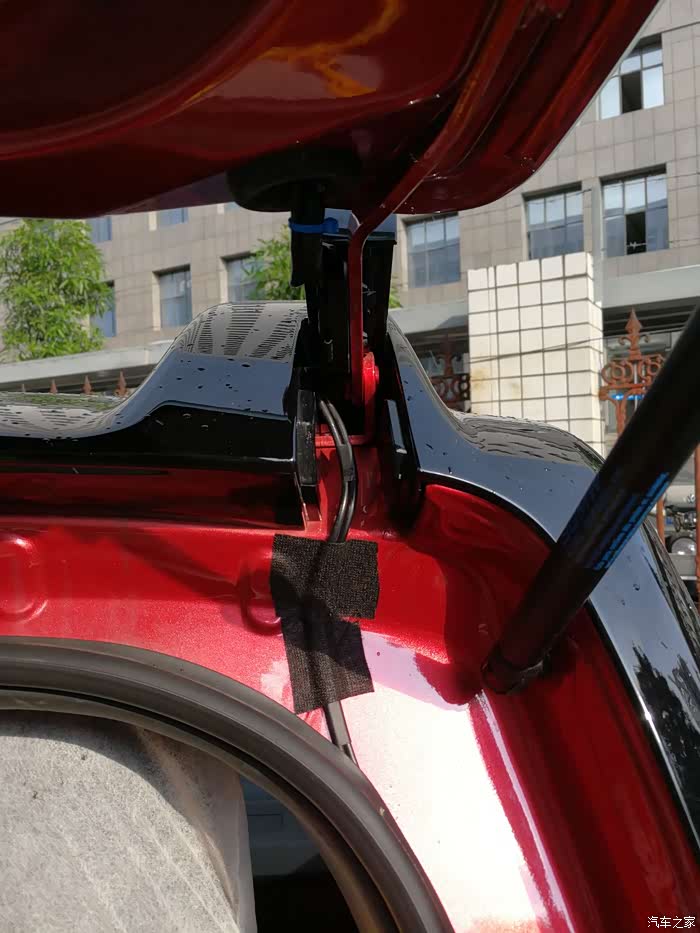

尾门看红线的标示从这里走，然后从这里出来。线走上面的目的是为了方便走上后门板。

出来后，从这里上后门板。一条是AV线，一条是从尾灯上来的信号线（也是正极）。线走上面的目的是为了方便走上后门板。

细节

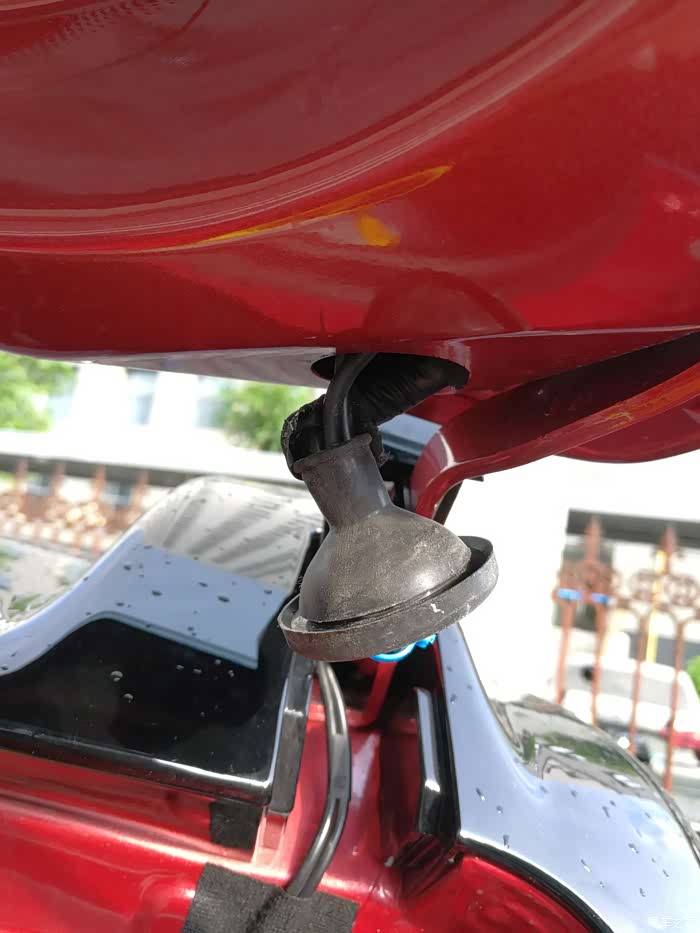

通过皮碗进入后门板。

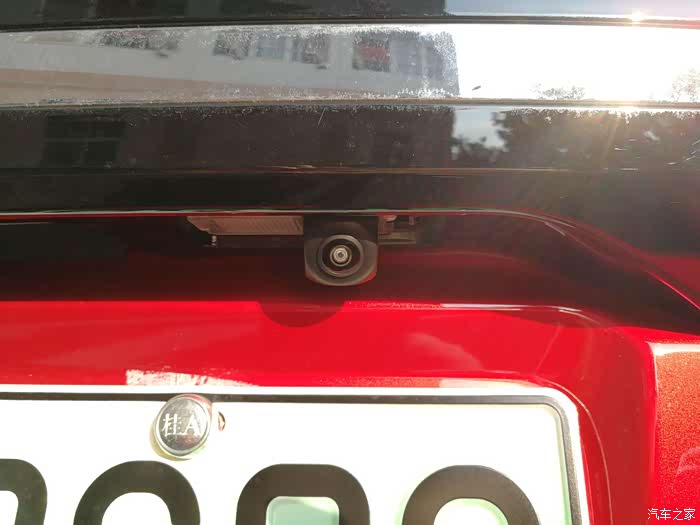

换了560支架后的效果
