致炫改装15款RAV4智能屏CAN和SPD接线简单教程

第一次发所谓的技术贴，由于语文是体育老师教的，所以文字功底有限，我尽量描述清楚，但愿大家能够看得明白。

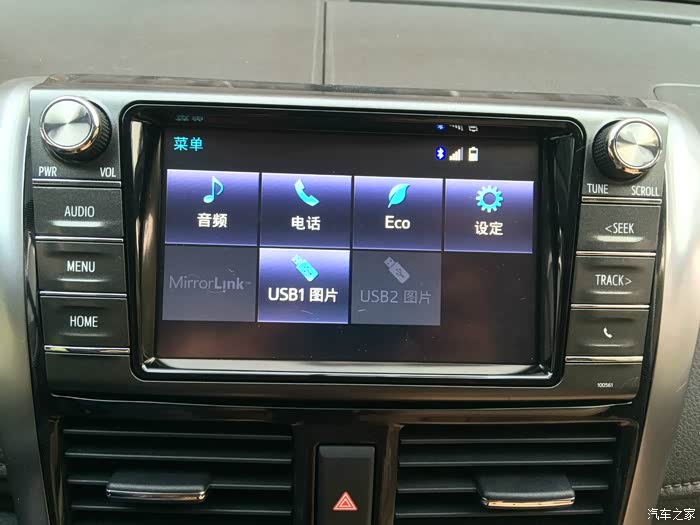

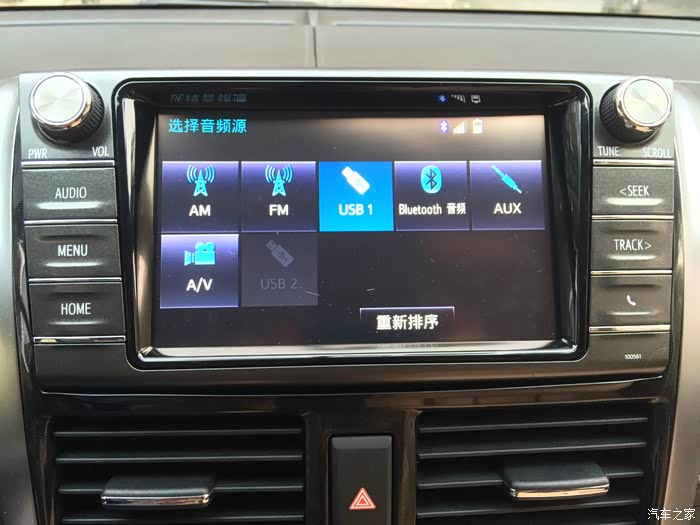

1.3手魅提车有4个多月了，原厂情节做崇一直没有更换原车音响系统，对各种牌子的导航也很不感冒，直到一个月前看到致炫和威驰论坛上轰轰烈烈的改装15款RAV4智能屏的帖子，终于坐不住了。8吋大屏（其实我觉得应该是7吋），能够连接倒车影像，蓝牙电话，MP3、视频播放，这些功能足以满足我的使用要求，关键是丰田原厂的东西。所以，网上购买了车机、威驰超值版拆车音响面框、原厂剪线插头，原厂麦克风、锐志USB插座、各种规格的进口线缆，热缩管等等。

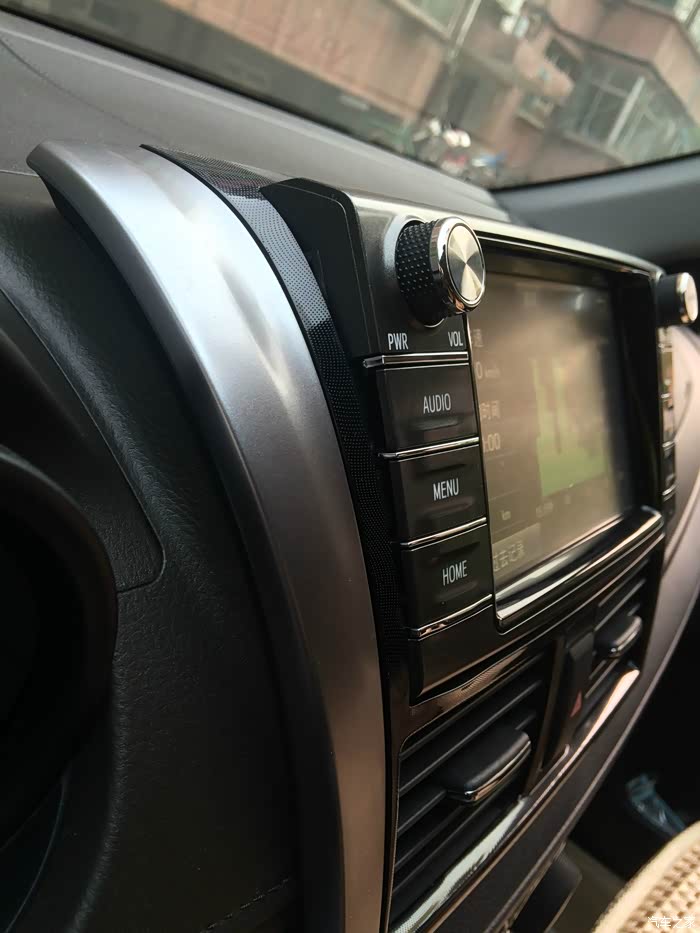

车机和边框的打磨安装我就不具体描述了，威驰论坛的“xf_ng”兄弟已经做了很好的教程贴，非常详细，有兴趣的车友可以去看看（http://club.autohome.com.cn/bbs/thread-c-111-43720934-1.html#pvareaid=103364）。这款车机在接通CAN线后可以显示油耗，但是行车信息、平均车速、最佳油耗显示不出来，到目前为止还没有找到问题出在什么地方，聊胜于无吧！

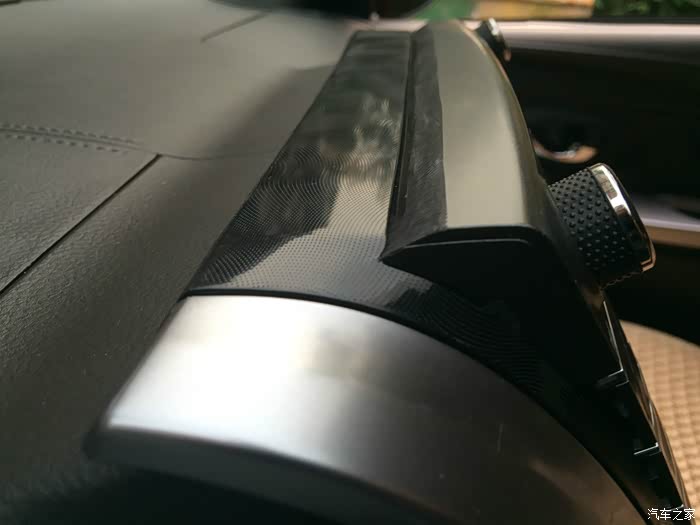

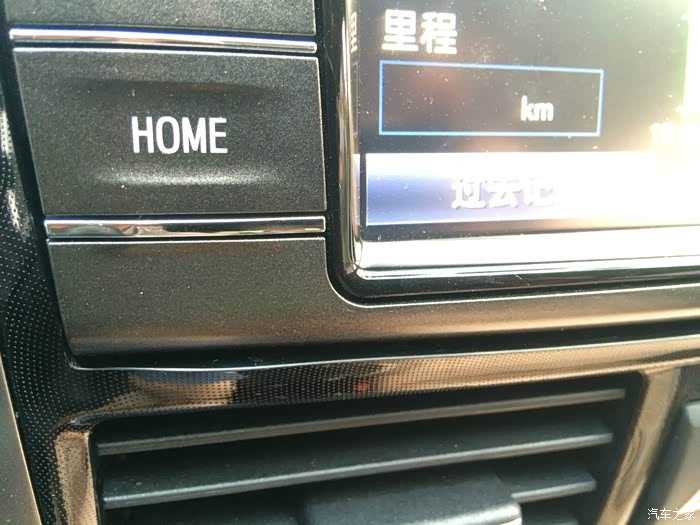

由于没有切割电动工具，只有用最原始的办法：钢锯条、锉刀、砂纸手工打磨，由于第一次操作难免留有遗憾，左右两边和下边缝隙稍微有一些大，但是把面框的打磨面简单抛光后，看上去不错，没有违和感。

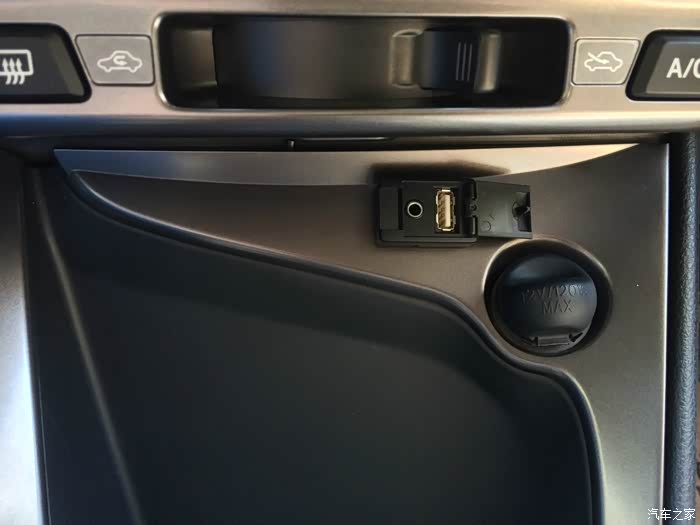

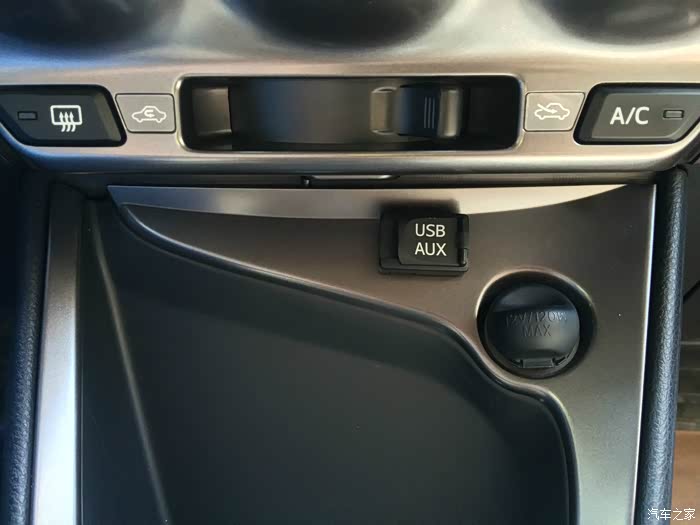

USB插座位置，这是最大的失误所在，由于自己粗心，在拆下点烟器面板后，只想着规划位置，在打孔后才发现面板后面是空调的通风管道，欲哭无泪，最后没有办法只得将USB插座截短后焊接线束解决。

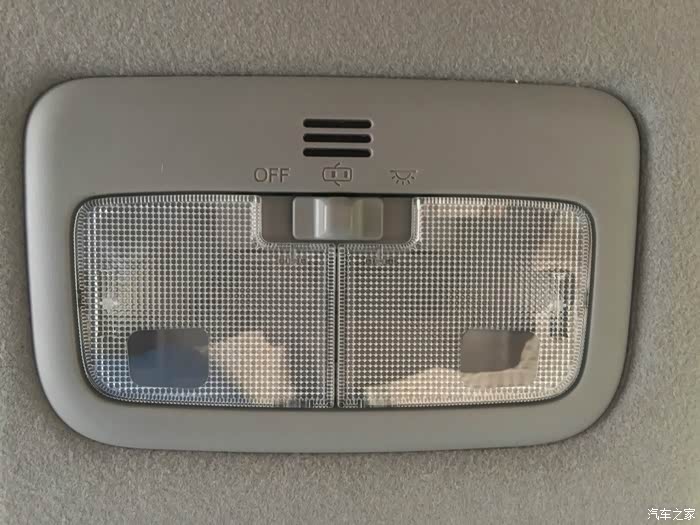

MIC的位置，和锐志、RAV4一样放在了阅读灯位置，好在原厂阅读灯面板留有MIC口，虽然后面被封堵住了。把钢锯条折断后，截断面磨锋利，成为一把建议的刻刀，把面板后面封堵的部位剔除MIC口就开了，然后用自己想到的方式固定MIC（我是用热溶胶），线走顶棚、到A柱、从手套箱上方至车机尾部。原厂麦克风音质很清晰，通话质量很不错，值得推荐。

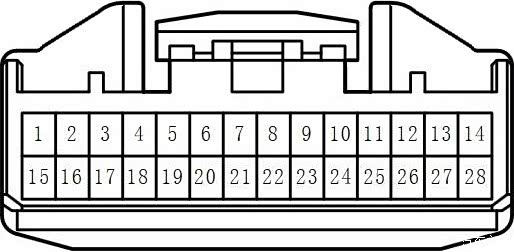

车机的接线难点主要集中在28P插头上，知道了它各针脚的定义，一切都简单了。

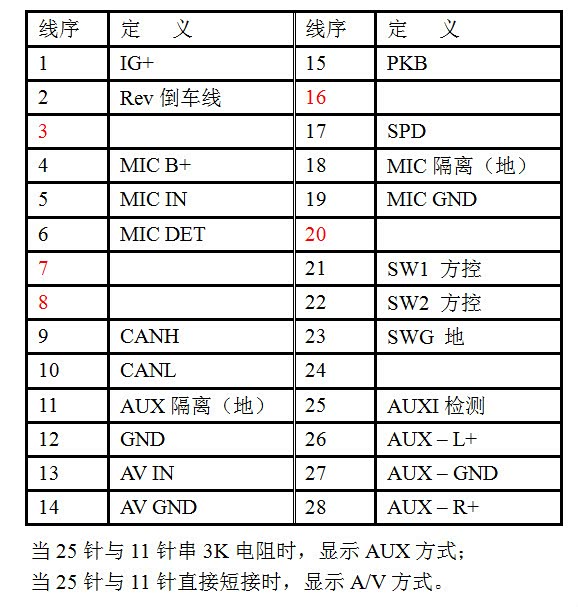

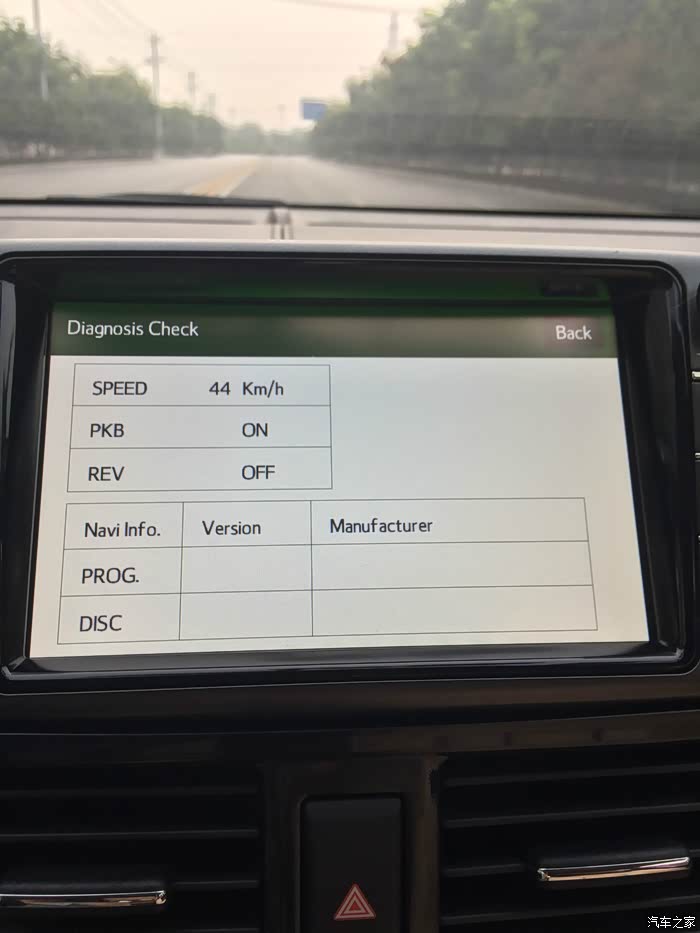

车机要实现油耗显示需要将接通CAN和IG+，由接线定义可以看到IG+在第1脚，CANH和CANL分别在第9和10脚。SPD速度线28P插头的17脚，经过实践发现，SPD速度线接通后可以实现车机自带的禁用影响行车安全设计，就是在车辆行驶过程中禁止播放视频画面，禁止查看电话通讯录。在工程模式下可以显示车速，我专门对仪表盘速度和车机工程模式上显示的速度做了一下对比，发现仪表盘车速比车机上显示的车速快了10%。

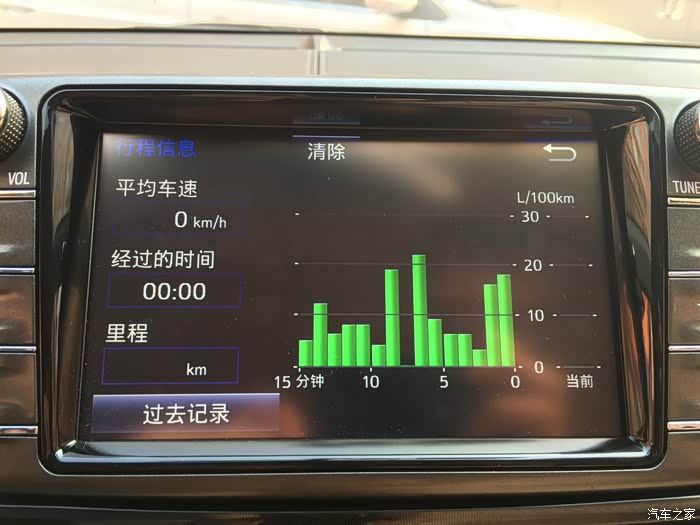

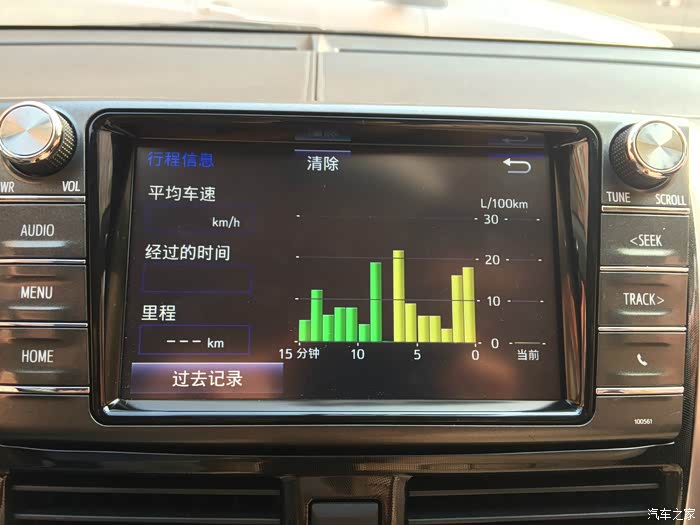

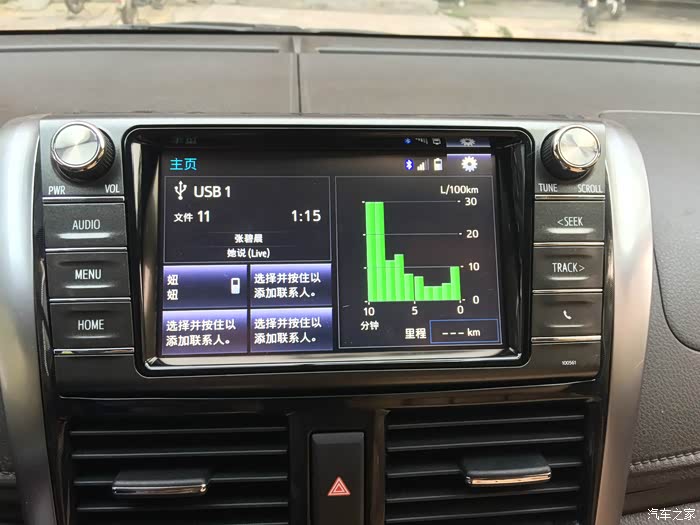

在发动机运行状态下油耗为黄色柱状显示，发动机关闭后为绿色柱状显示。

我们线看看IG+在车身接线的位置。从电路图上查到IG+经“15A ECU-IG NO.1”保险丝后从“F65  3号接线连接器”16号接线端子（绿色线）进入，且F65的16—22号各端子为联通状态，所以IG+可以接在F65上的16—22任一端子上，实际上16-22中间有空脚，具体是哪个忘记了，把线直接插进去即可。F65的位置在后雾灯继电器下方，位置比较狭小，操作有稍许困难。（下图画红圈的就是F65）

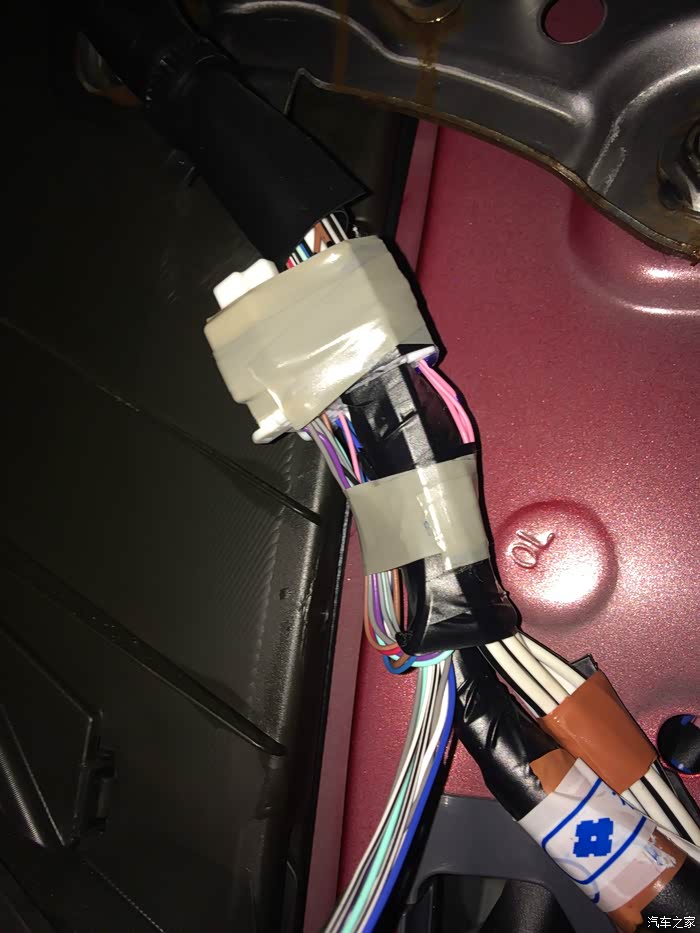

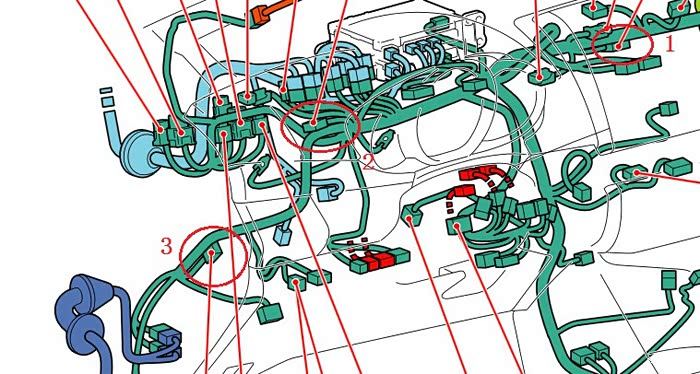

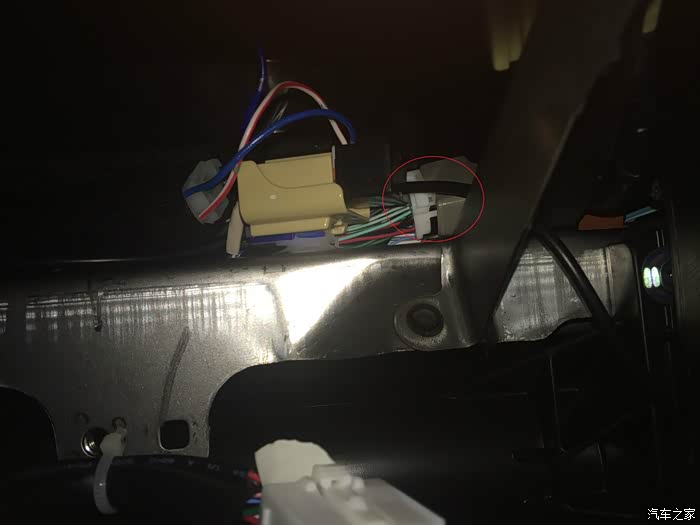

接好IG+，我们再来看看CAN线在哪里。这里需要说明一下，原厂对CAN线的要求是双绞线，论坛有车友购买的OBD接口的CAN线貌似是平行线，抗干扰能力比较弱，最简单的方法就是从网线中取出一对双绞线来用就可以了，我是直接购买的带屏蔽层的双绞线，实际上也没有必要，呵呵。CAN线在车身的接线位置并不像锐志一样在副驾驶手套箱附近，而是在仪表盘后面的“F62 1号CAN接线连接器”这是一个22针脚的连接器，其中1—11为CANH、12—22为CANL，而且在连接器上CANL线全部为白色线，很好分辨。F62的位置下手位置非常狭小，而且用胶带绑在线束的下面，不仔细看不容易发现，需要剪开胶带将它拿上来就好操作了。不好意思，这个没有拍照，拆开仪表盘上方的盖板，仔细找就可以发现，上一张位置图给大家参考一下。途中标有1号的圈内是IG+的F65 3号接线连接器，2号圈内就是F62 1号CAN接线连接器，3号圈内就是下面要说的SPD速度线的F66 4号接线连接器。

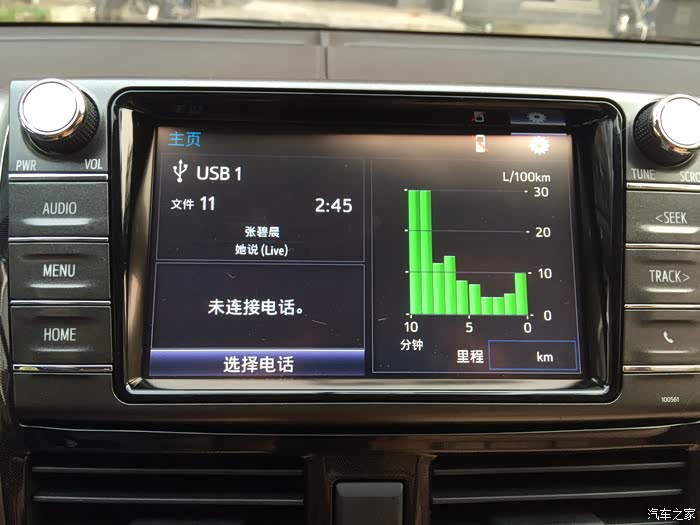

IG+和CAN接好后发动机启动后就可以在车机上显示油耗了。下面我们再说说SPD速度线，这个根据各人需要来接吧，我觉得比较鸡肋。权当给大家说说SPD的接线位置，以后大家谁有兴趣上原厂的前2后4雷达的时候用得到。
“制动执行器总成”22号端子出来的线为SPD车速线，到“F38(A)/组合仪表总成”34号端子， “F38(A)/组合仪表总成”35号端子为SPD车速输出线，接至“ F66 / 4号接线连接器”20号接线端子，“4号接线连接器”的16—22号接线端子是联通的，所以，F66的16—22脚均为SPD速度线，好像记得17脚是空脚，将线插进去即可。4号接线连接器的位置从上图可以看出，在OBD接口的上方，需要拆下油门、刹车踏板上方的仪表板底罩总成，这个就三个螺丝固定，然后用力拉下仪表板下装饰板，就是装有大灯高度调节和后视镜调节按钮的那个饰板，都是卡子固定，大力出奇迹，拆下后就会看到被绑在线束上的F66 4号连接器总成了。

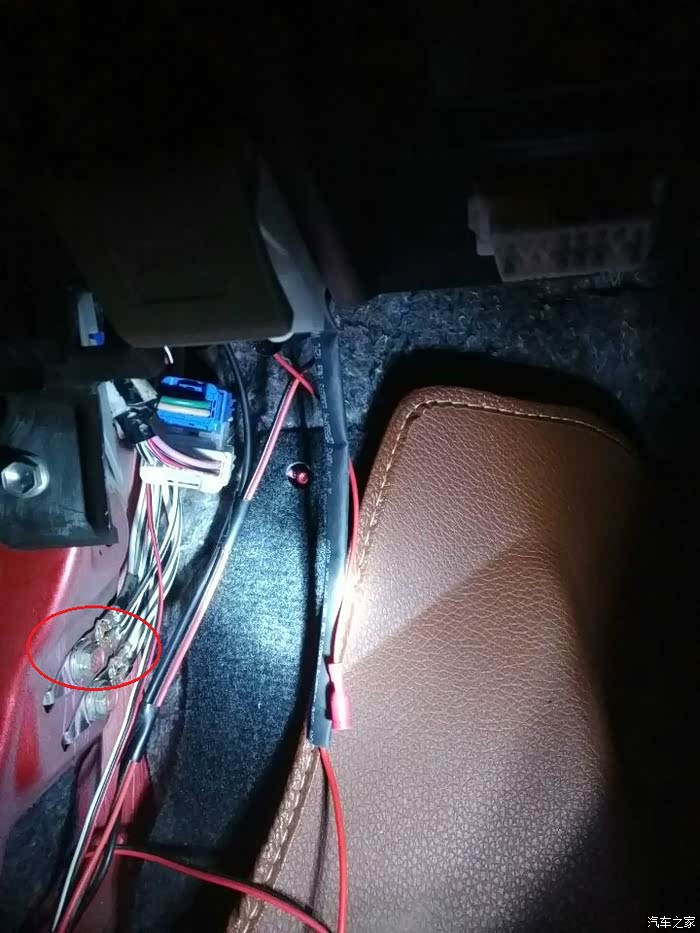

另外，车机28P的15脚PKB手刹线，我原打算接手刹开关上的，但是需要破线，所以依据我做的线束长度直接接到了OBD接口下方，A柱下饰板内的接地点上了，下图圈内的位置。这条线可以直接在车机后面找个螺丝固定在车身金属上即可，也可以直接拧到车机外壳上。

至此，CAN和SPD接线完成，虽然显示的油耗信息，只有每分钟油耗，但是对改善驾驶习惯还是很有帮助的。希望本帖能对想连接CAN线的车友提供一些参考和帮助。有没有说清楚和看不明白的地方请留言。
