乞丐版无损接线更换插卡机

网上买了台插卡机,打算替换掉原配的收音机.多方比较之后,选择了西玛的601,格式支持WAV,MP3,WMA,介质支持USB和TF卡,这样除了可以插U盘之外,还可以使用手机卡,缺点是没有AUX功能,我是使用手机当导航的,在车速比较快的同时,噪音也比较大,单纯靠手机的声音做导航是很难听清楚的,所以开始我一直想找一个能用小卡,支持wav,带AUX功能的插卡机,可是这种并不好找,西玛也只有一款带aux的,但是个人觉得外观不好看,就放弃了,决定选用601,导航采用调频发射方案.

插卡机只是配了标准的尾线,如果要无损改装的话,都需要额外买一条无损转接线,价格在15元左右,这对我这种穷屌丝来说是绝对不可以的,但是我又实在不想破坏原车线路,买之前也没有拆开原车收音机查看是哪种插口,客服也说有的可能不一样,要先看一下接口,所以综合考虑,决定不要无损转接线了,只买了标配的主机.价格120包邮,双11买的,不过不是天猫,集市店主个人搞了点儿小优惠吧.

上图:

↑↑↑主机正面.

↑↑↑主机背面,标配的尾线.

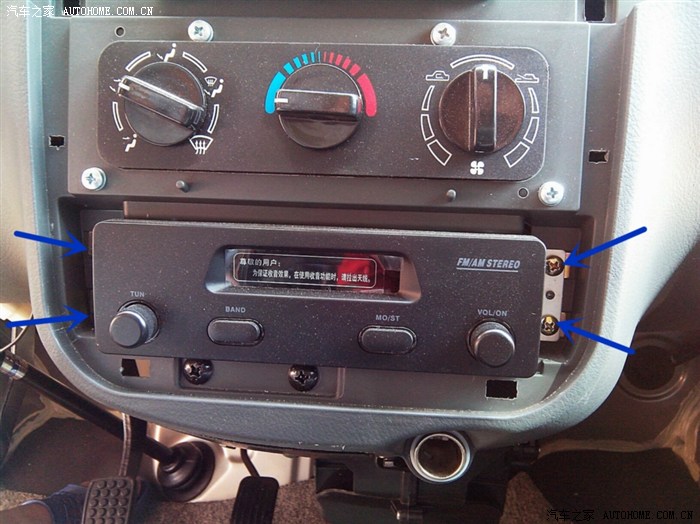

↑↑↑首先拿掉中控的面板,拿一字螺丝刀很容易就抠开的,然后拆掉如图所示的4颗螺钉,原车收音机就可以抽出来了.

↑↑↑原车收音机的天线和尾插.

↑↑↑把插卡机附带的金属框塞进去,不要塞到底.

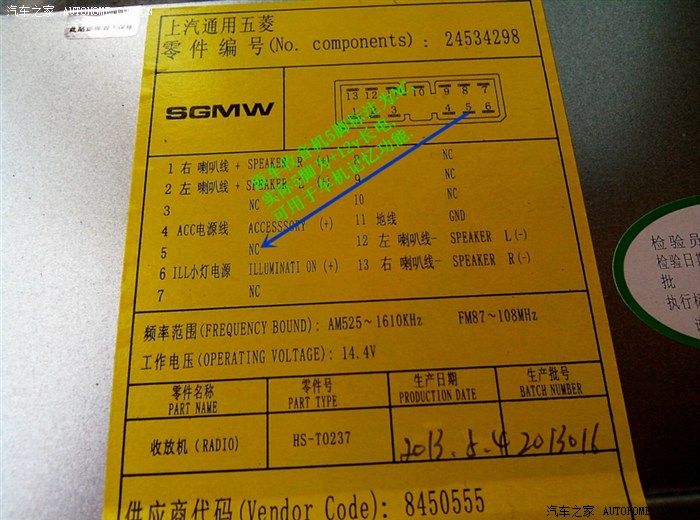

↑↑↑原车收音机的接线图,注意第5脚收音机上标注的是无效,实际是一个长电.正好插卡机需要一个长电来储存电台,记忆时间,开始看了这个我还以为插卡机的长电只能从别的地方取了.

↑↑↑无损接线,就是把原车插头里面的铜片顶出来,把插卡机的线穿过原车尾插,跟铜片接在一起,再把铜片插回去.

↑↑↑铜片上有小孔,金属线丝从空里穿过去,无需用胶带缠绕.

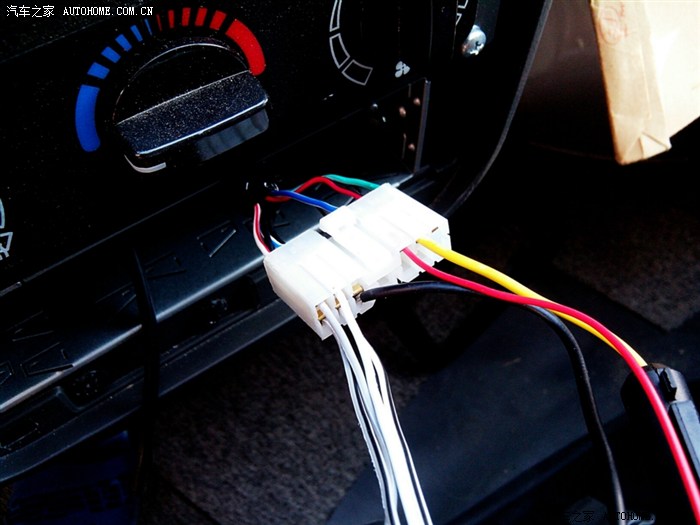

↑↑↑退出一条接一条,不要全都退出来再接,容易搞混.这是全部接好插回去的样子.很牢固的.

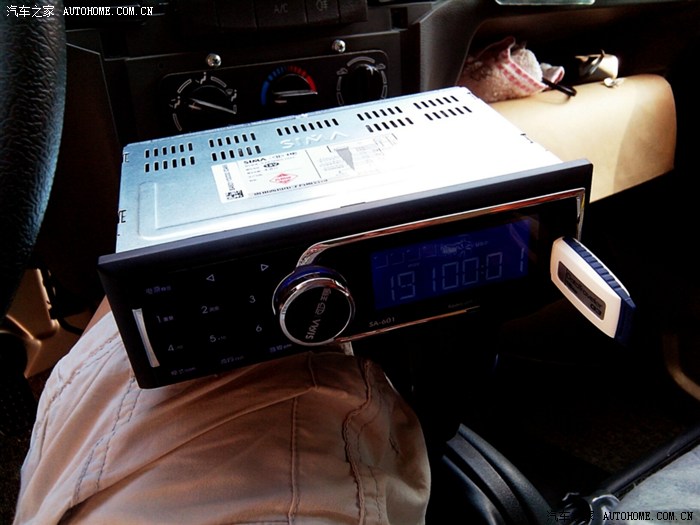

↑↑↑试机一切ok,关机拔掉钥匙,时间不归零.

↑↑↑扣上面板,一切ok.

↑↑↑调频发射器,爱国者的库存货,立体声,6个固定频率.效果不错.

OK!作业完毕.出去玩儿了~~~
