科沃兹加装后排阅读灯顶灯
警告：
有关车辆电器部件的加装的警告！
车辆电器部件连接的加装——必须断开蓄电池负极电缆，防止触电。
加装的电器零部件绝对禁止占用、影响原车机械式、电子式及任何车辆原有部件包括线路位置。
加装的电器零部件 布线位置 绝对禁止占用、影响原车机械式、电子式及任何车辆原有部件包括线路位置
加装的电器零部件线束必须做好有效的绝缘处理，防止漏电，引发车辆自燃造成乘车人员受伤或者死亡
声明：本帖仅供参考借鉴，切勿模仿
淘宝买的阅读灯
有关车辆电器部件的加装的警告！
车辆电器部件连接的加装——必须断开蓄电池负极电缆，防止触电。
加装的电器零部件绝对禁止占用、影响原车机械式、电子式及任何车辆原有部件包括线路位置。
加装的电器零部件 布线位置 绝对禁止占用、影响原车机械式、电子式及任何车辆原有部件包括线路位置
加装的电器零部件线束必须做好有效的绝缘处理，防止漏电，引发车辆自燃造成乘车人员受伤或者死亡
声明：本帖仅供参考借鉴，切勿模仿
淘宝买的阅读灯

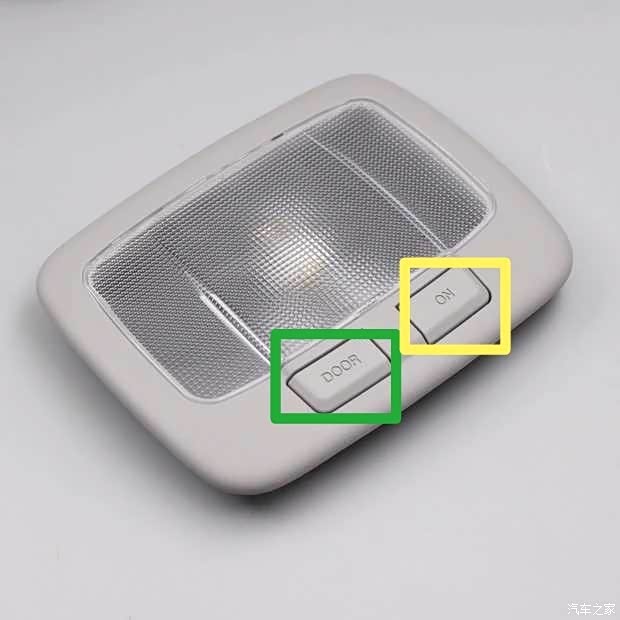

阅读灯正面（绿色框内DOOR为门控按键，黄色框内ON为长亮、长灭控制按键）

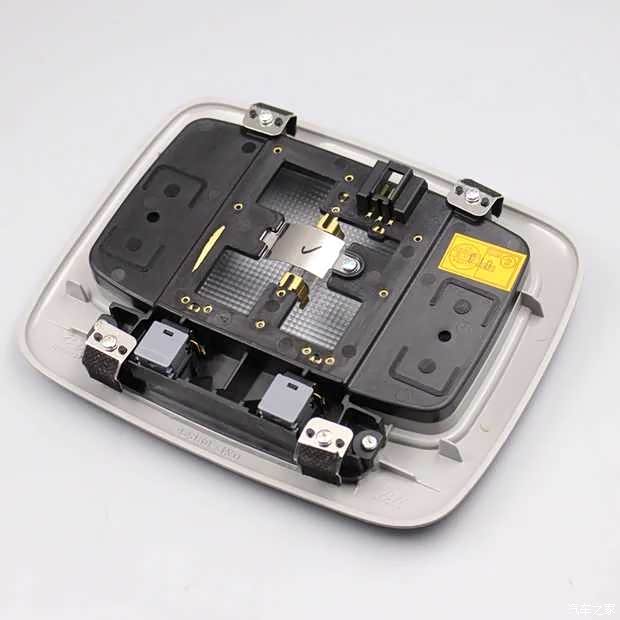

阅读灯背面
对比有色差，不过前后灯相隔有些距离，视觉上不会产生明显差异

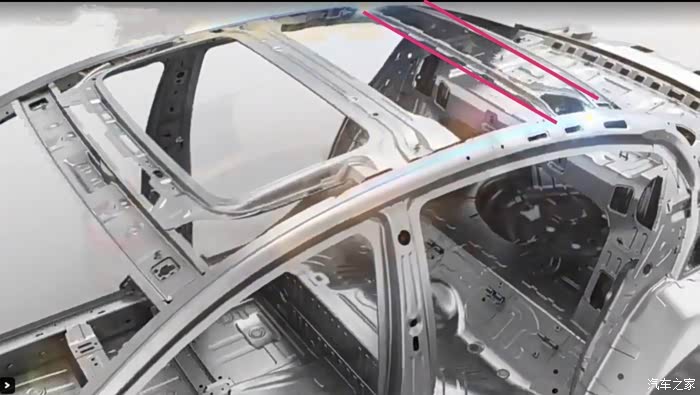

天窗示意图，红线处是加强筋，所以阅读灯安装位置应在两条红线内

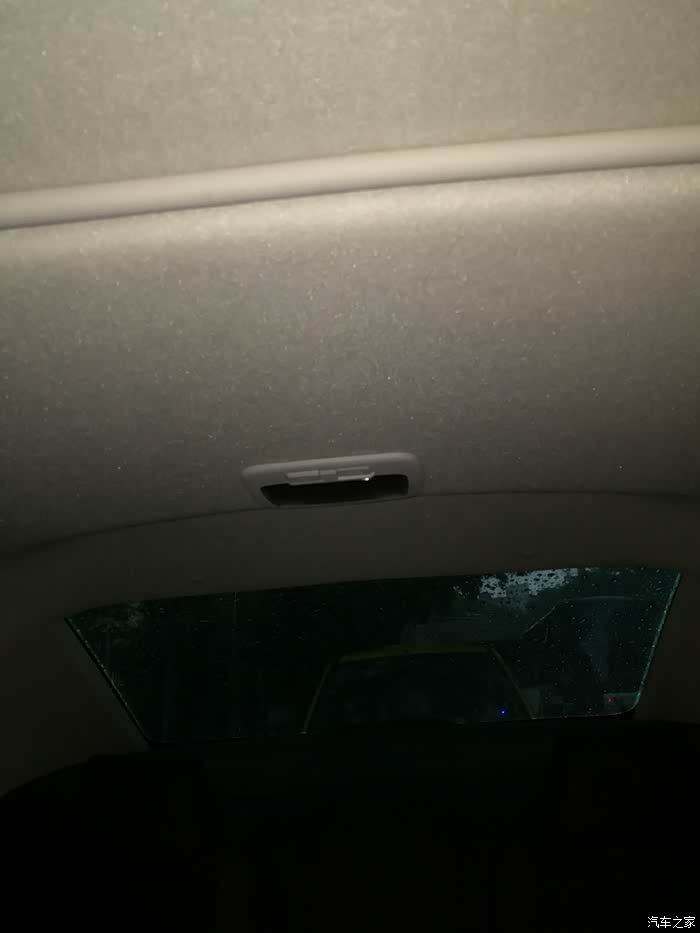

黑色箭头为后排辅助拉手，加装位置不宜超出辅助拉手宽度（两条红线内侧）
红线内为最佳加装位置
为确保安装万无一失及观测后排阅读灯线束布线位置，打开顶棚看看内部具体情况
向下折叠辅助拉手并握住。
使用小号平刃工具撬开辅助拉手盖，拧下螺钉
使用小号平刃工具撬开辅助拉手盖，拧下螺钉

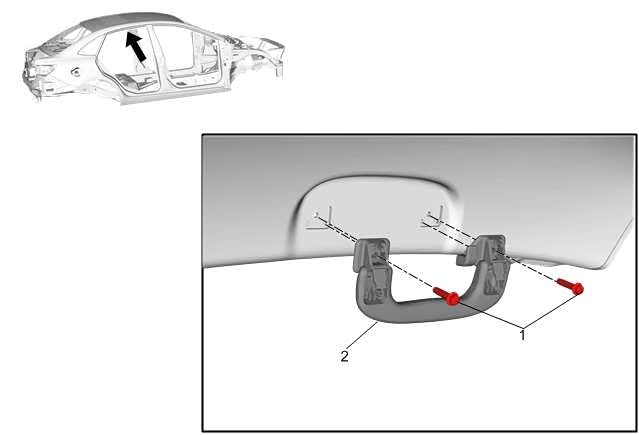

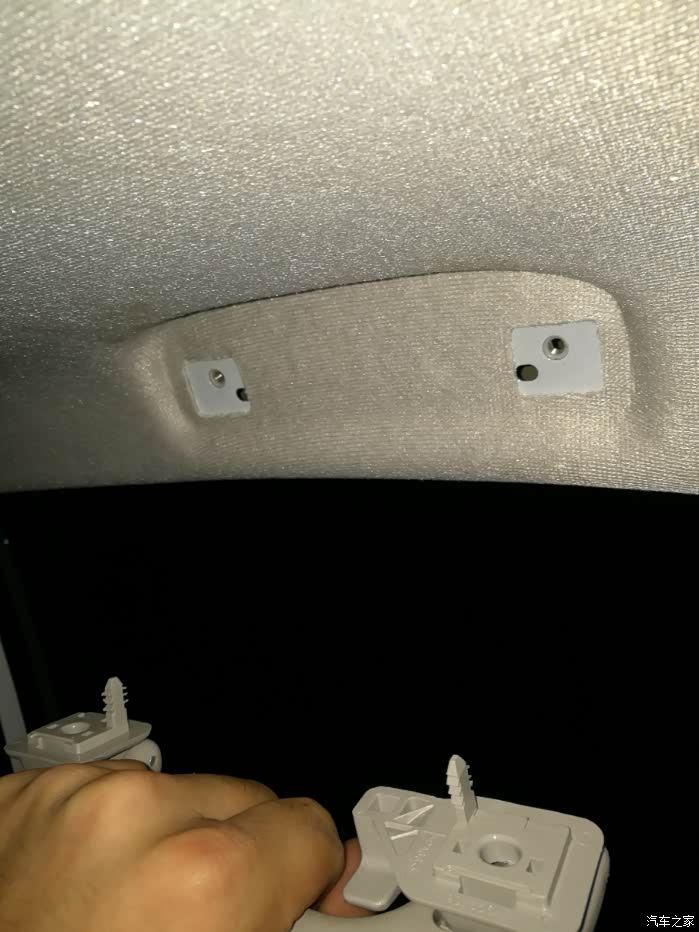

拆卸车顶纵梁后辅助把手

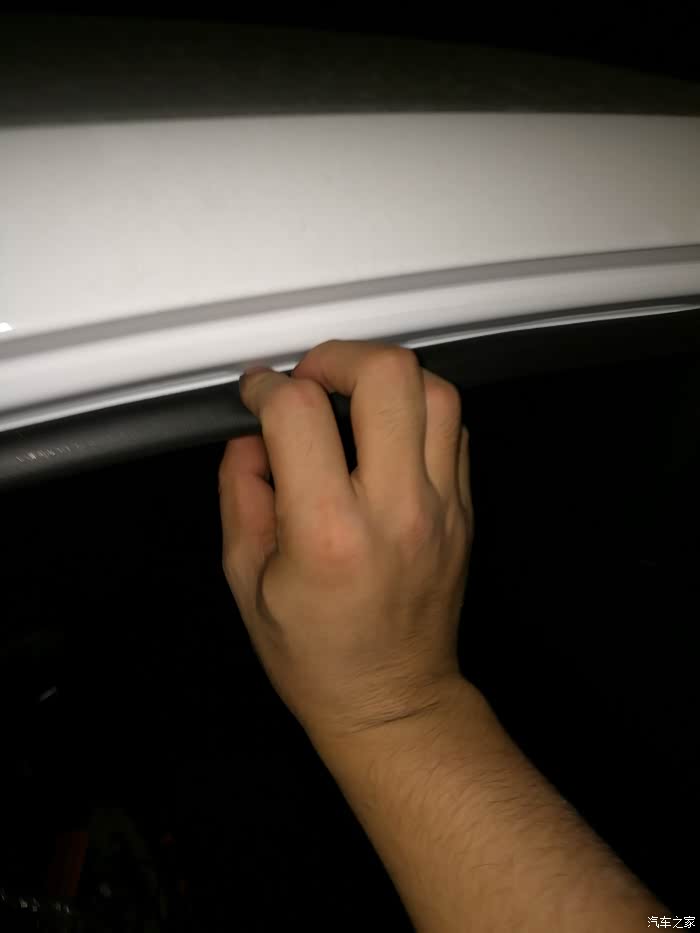

扒下后车门密封胶条

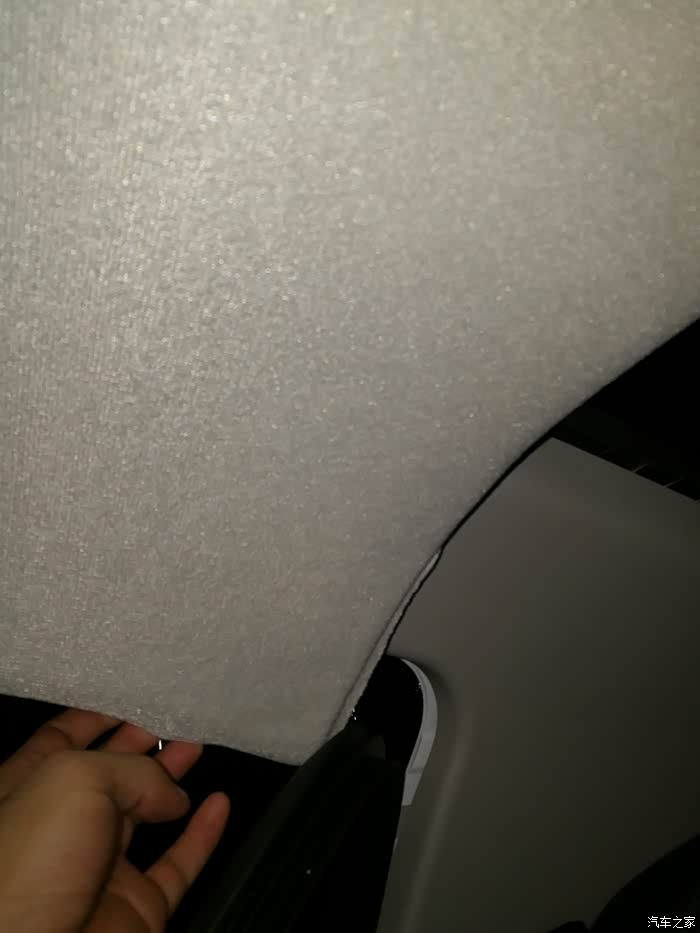

掀开顶棚装饰板

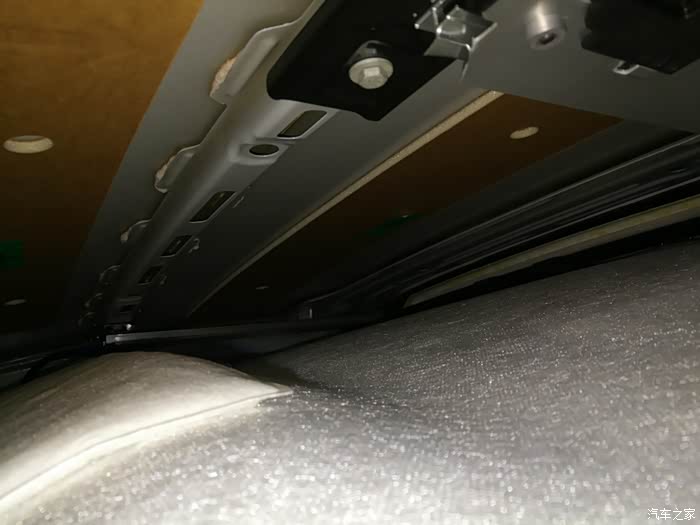

车顶内衬装饰板内部（上面的是天窗遮阳板）
多次试验天窗遮阳板收放活动时位置的变化（除用手前后推拉外，还需使用天窗电动按键进行操作，因为部分遮阳板必须使用电动电机才能全部收缩）

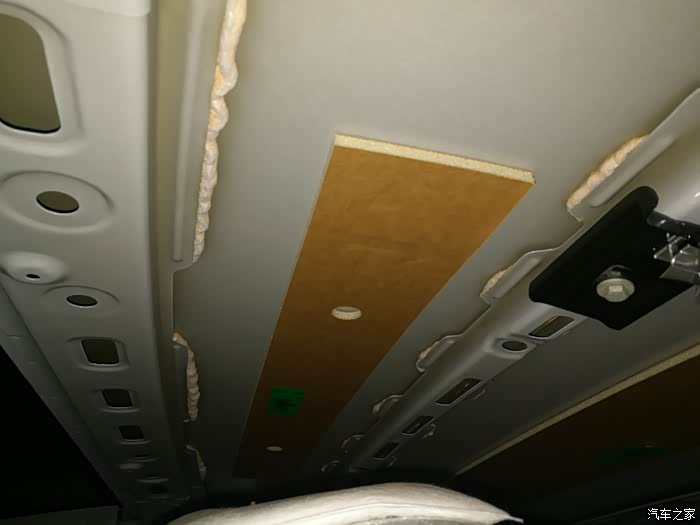

此中间位置（棕色木板处）可以为加装的后排阅读灯安装位置（后排车顶纵梁辅助把手横向范围内）

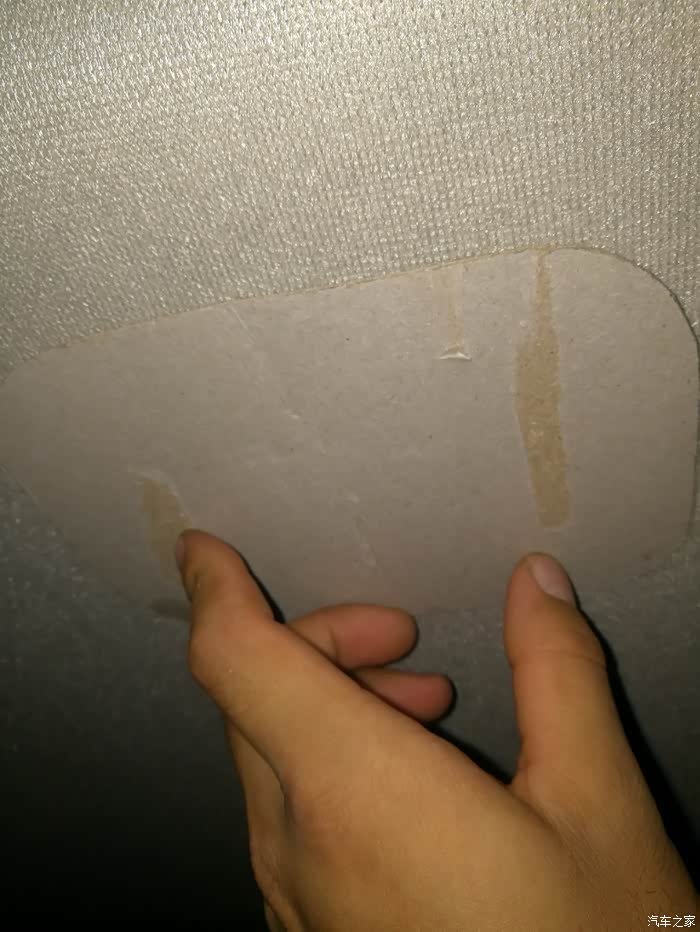

阅读灯卖家给的模板，背后我用双面胶粘在顶棚上，再用卷尺反复测量，确保前后阅读灯保持直线，位置没有偏差。再用笔划线进行切割操作

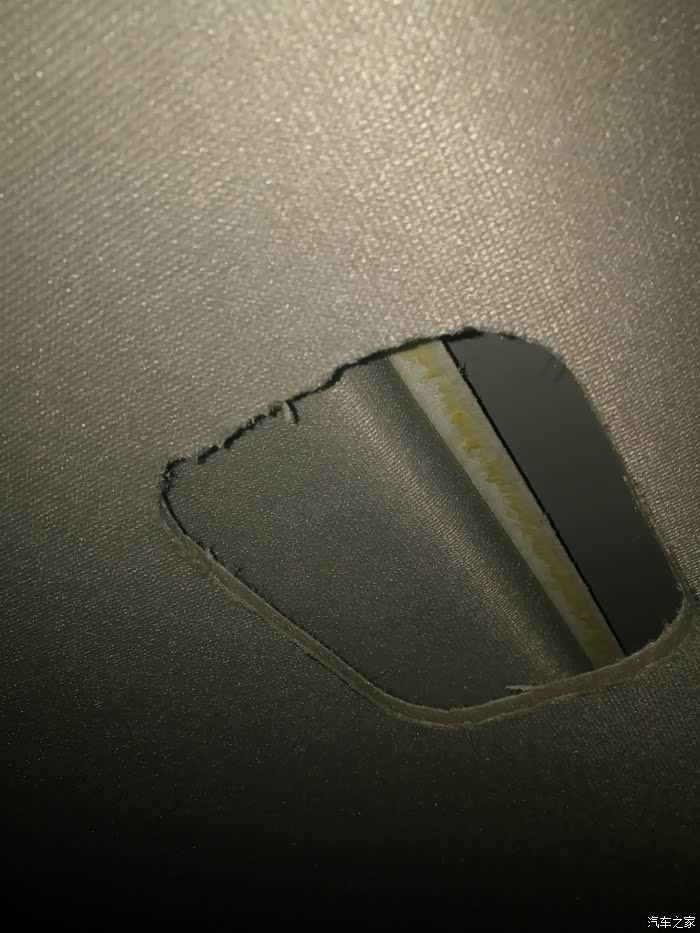

完成切割后视图（里面的部件是天窗遮阳板，切割时注意刀片别插太深，以免误伤天窗遮阳板）

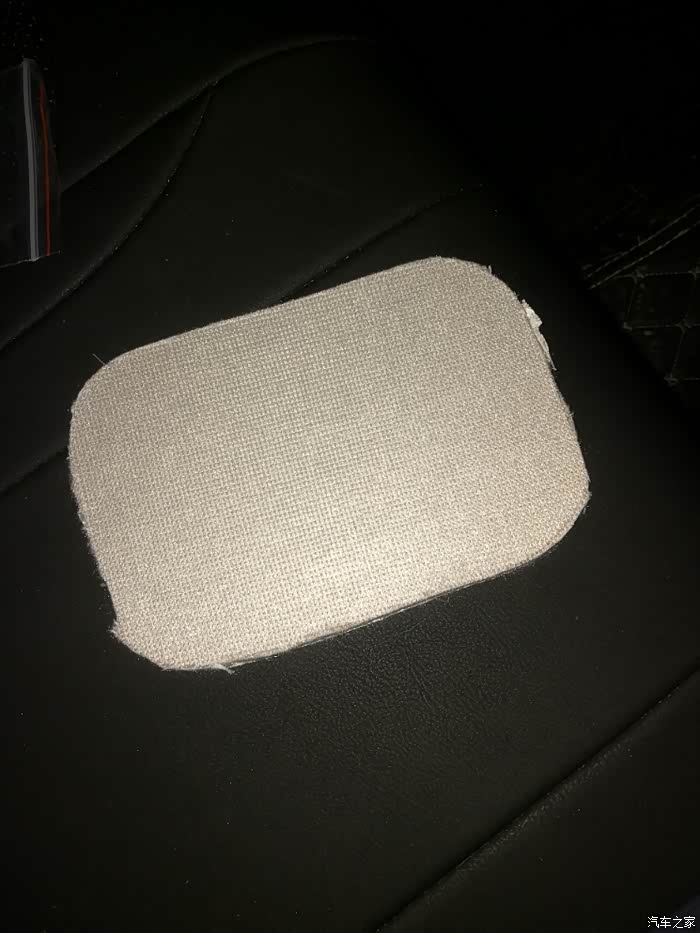

切割下的部分车顶内衬装饰板

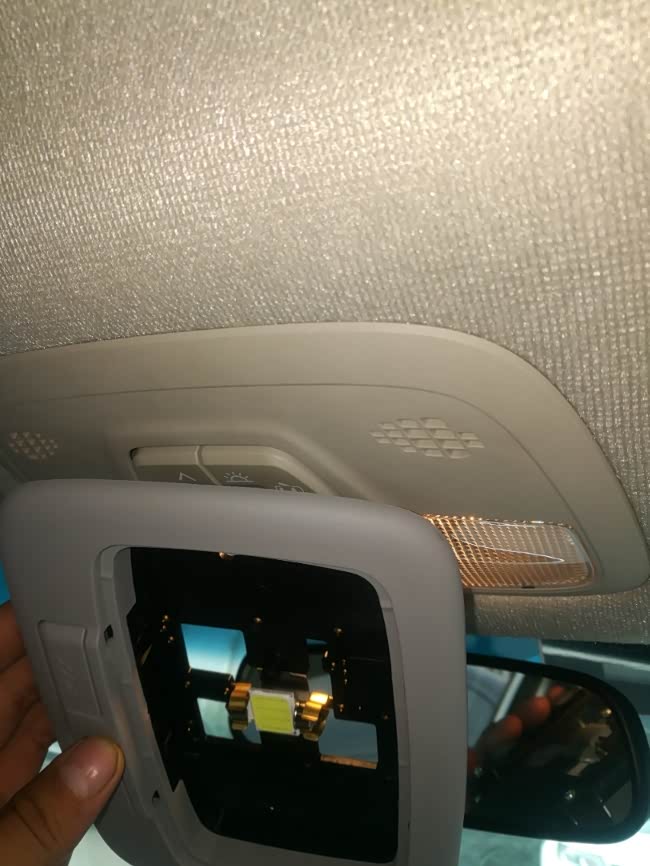

拆卸前排阅读灯

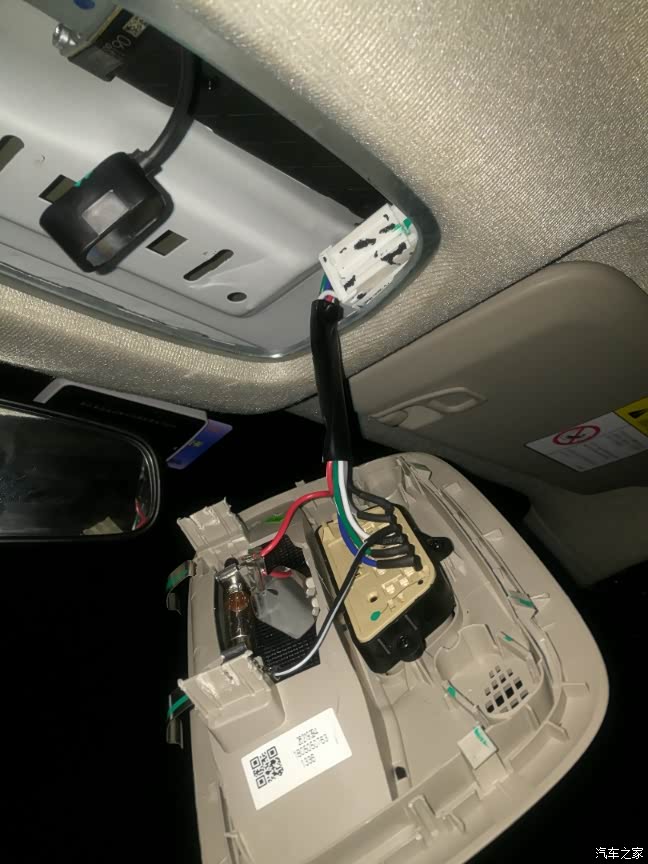

拆卸前排阅读灯取电，注意有两个金属卡扣

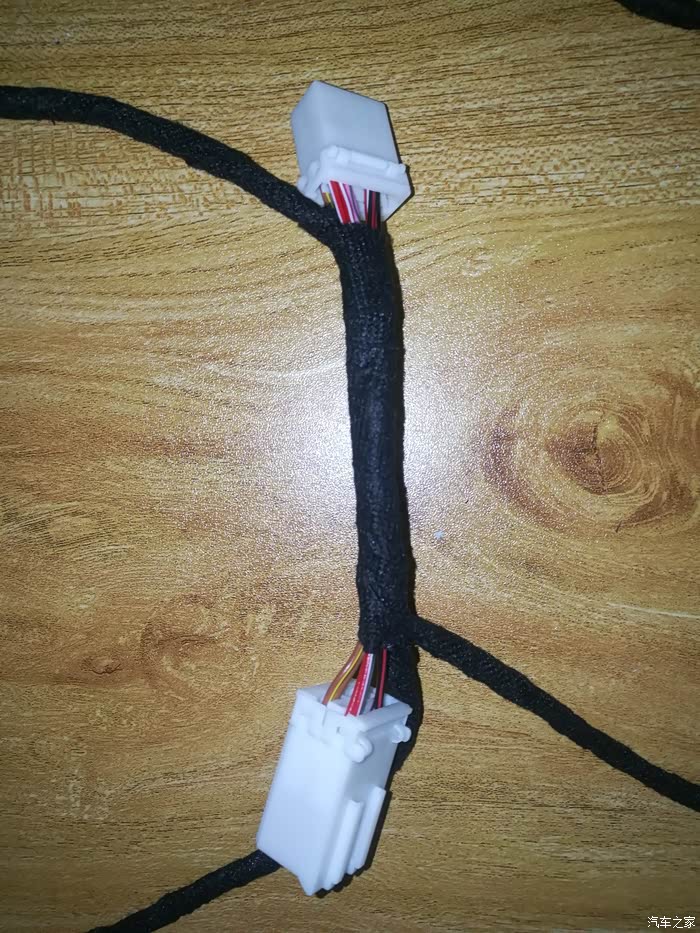

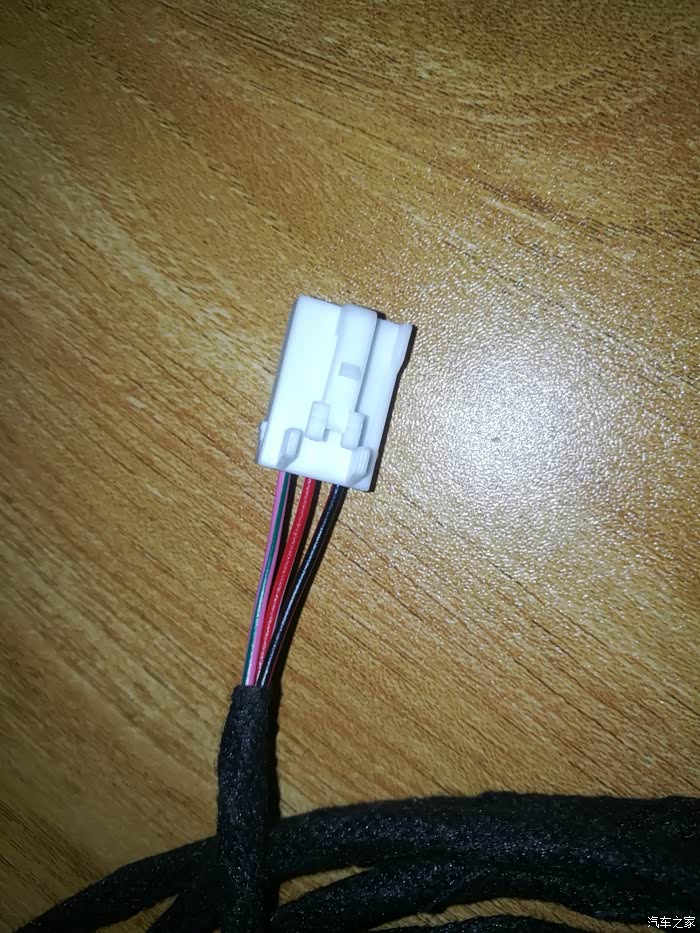

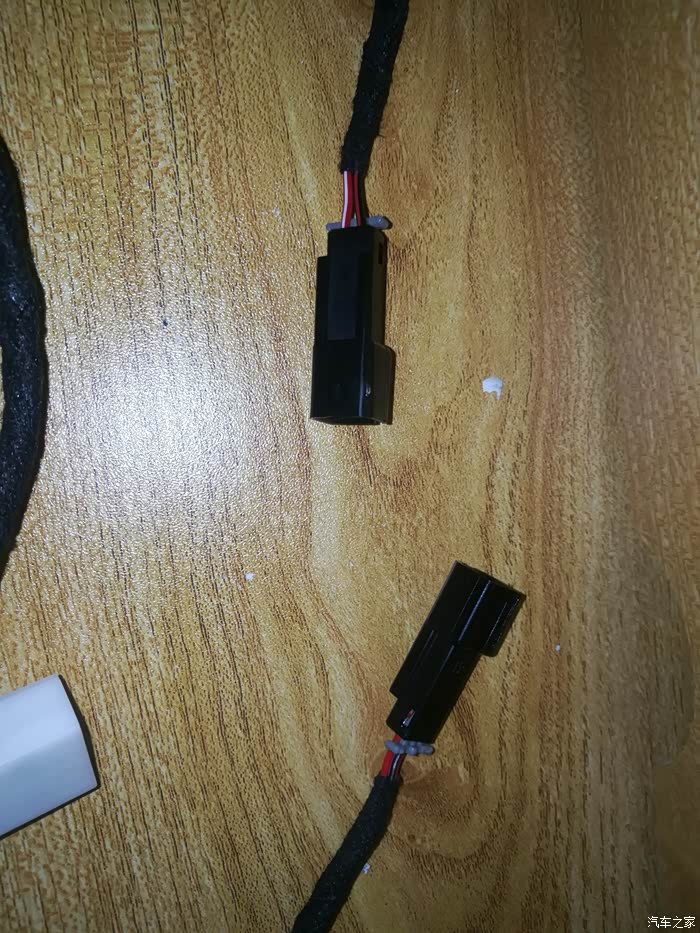

为保证长期稳定使用，特制无损线束。原厂电路定义，安全稳定，直接对插
遮阳板化妆镜灯插头
后排阅读灯插头

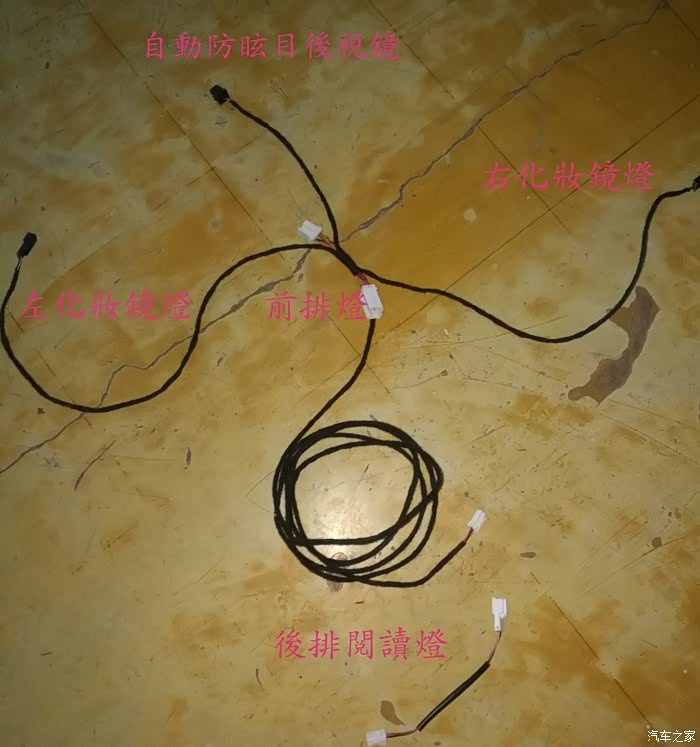

无损线束，一线多用。阅读灯转接凯迪拉克自动防眩目后视镜，后排阅读灯，左、右遮阳板化妆镜灯

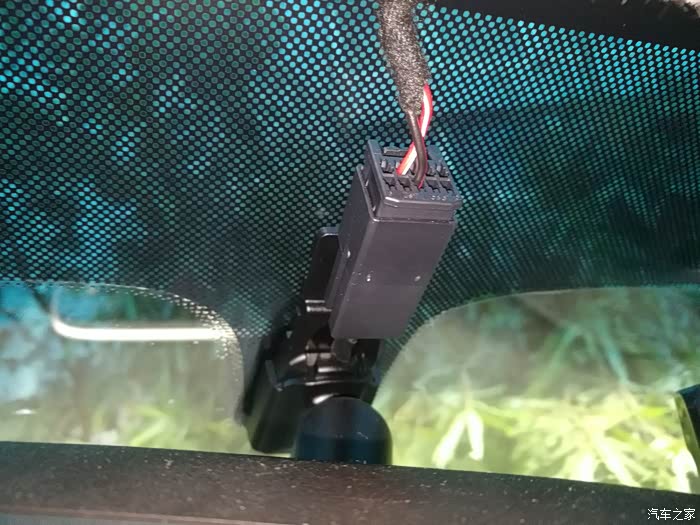

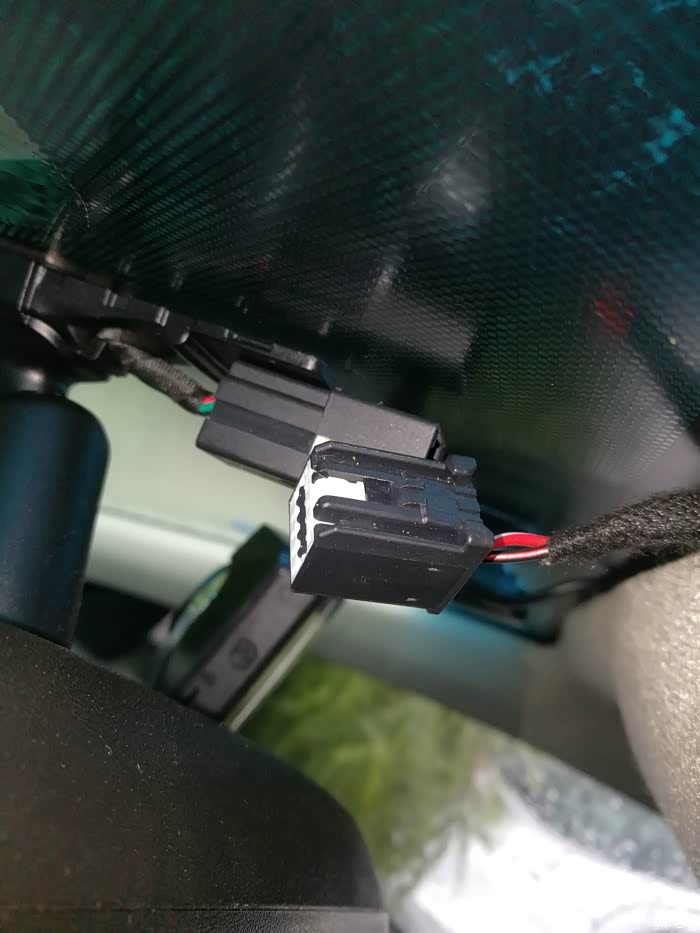

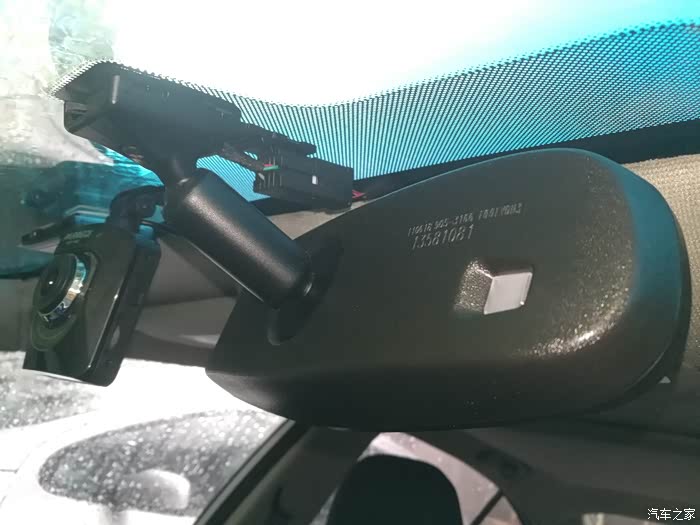

自动防眩目插头

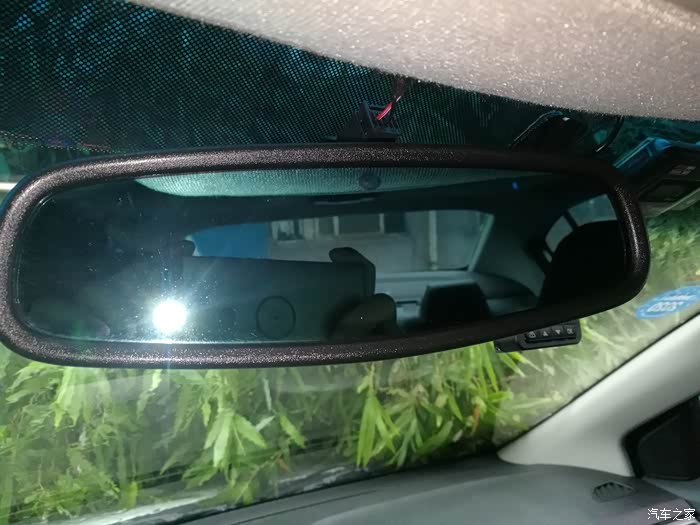

自动防眩目效果

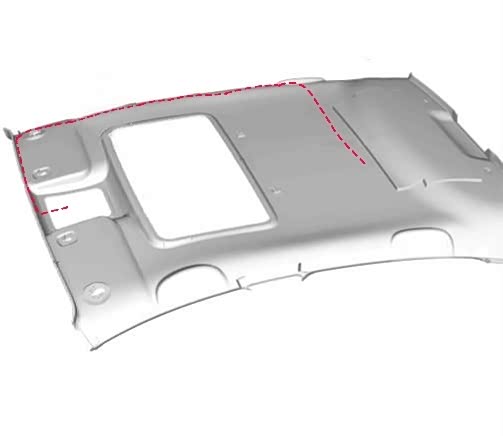

前后连接取电，布线（红色虚线）示意图（应从顶棚边缘走线，避免影响天窗收张）

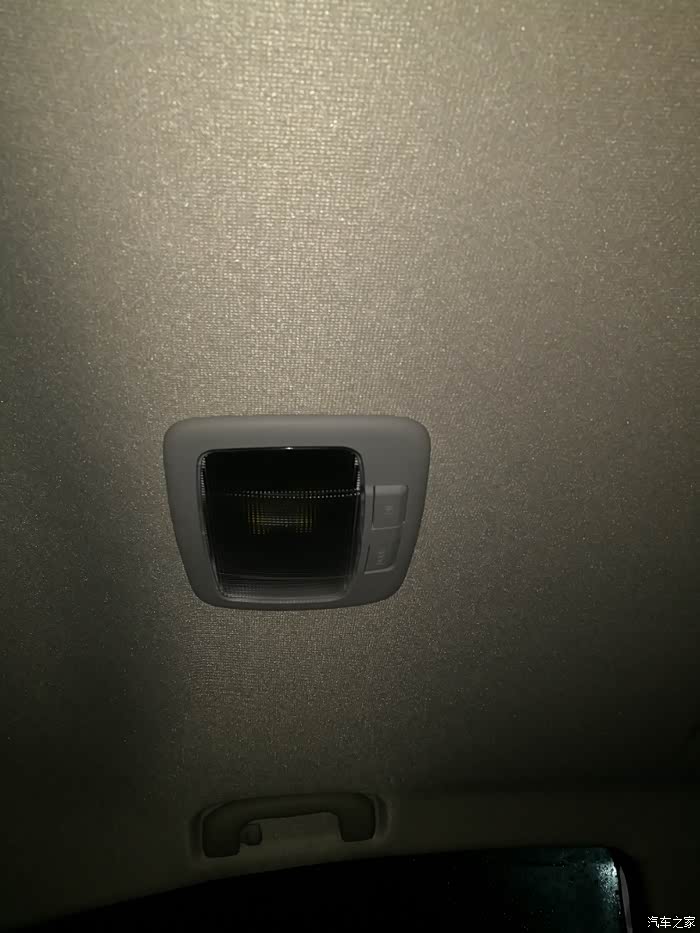

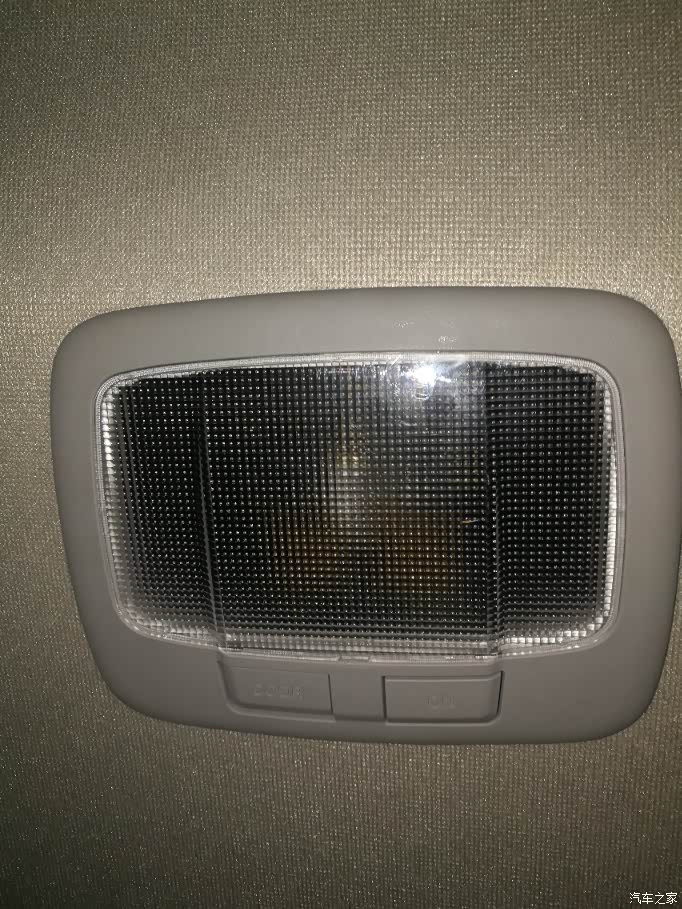

阅读灯装上，严丝合缝，几近完美

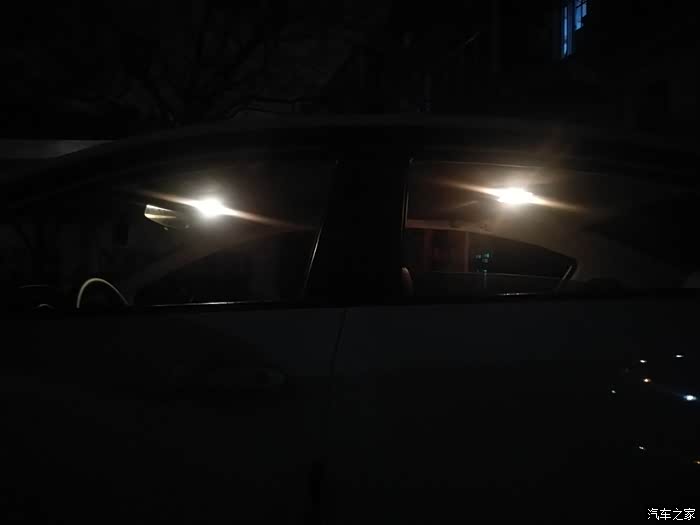

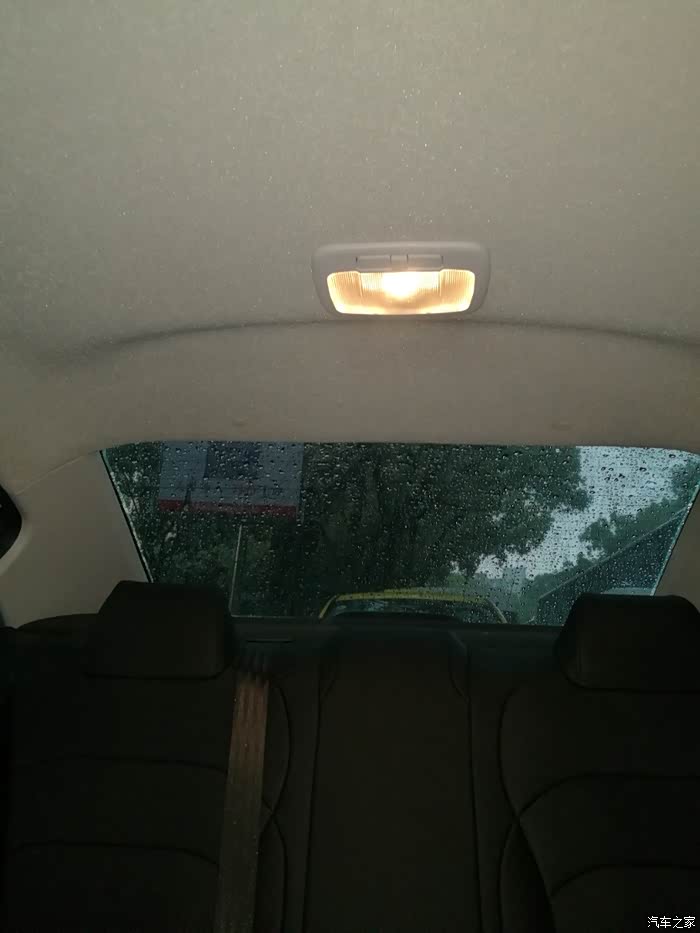

开灯效果
熄灯效果

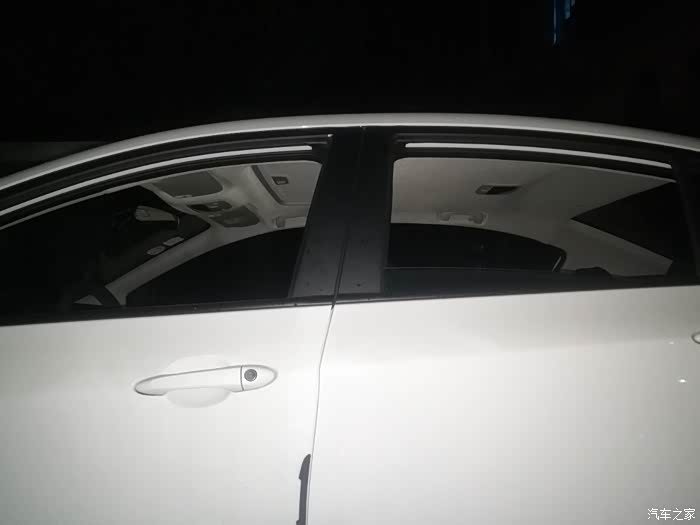

解锁同步亮灯，关锁同步熄灯

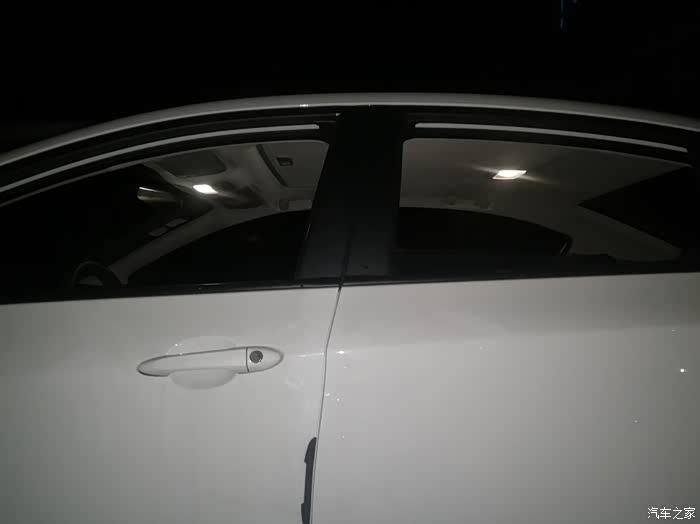

开灯效果
关灯效果

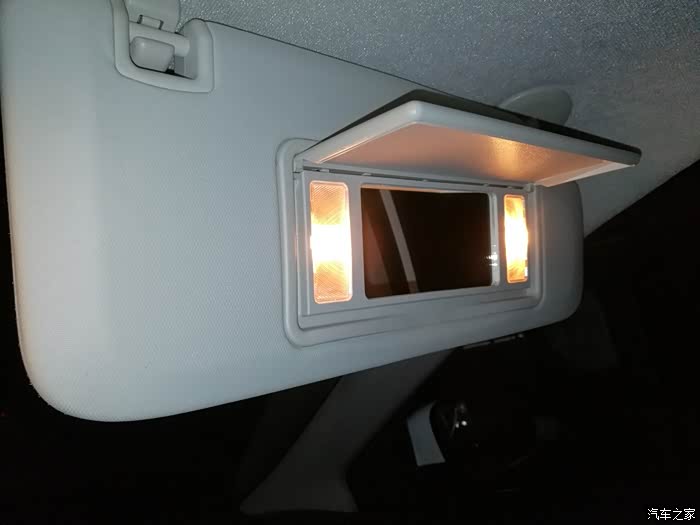

遮阳板化妆镜灯效果
