2006款C200奔驰C级W203中控改装DVN导航+倒车影像作业帖供参考~~

2006款的c200  w203在神州大地绝对是稀罕物件，存世量不多，电子产品发展迅猛必须折腾。发帖供车友参考。

图片说话，慢慢欣赏！

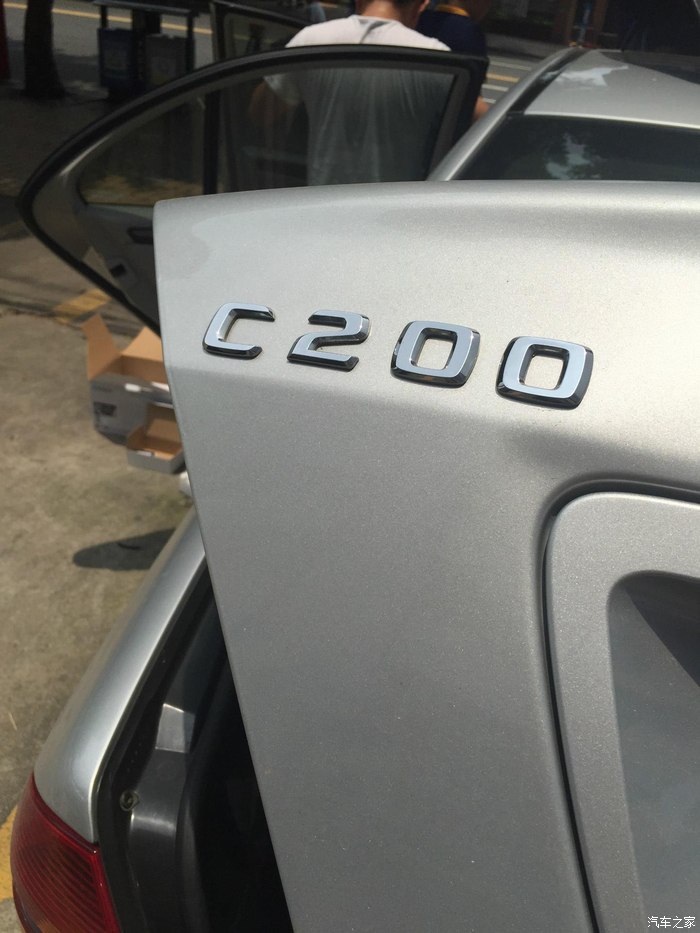

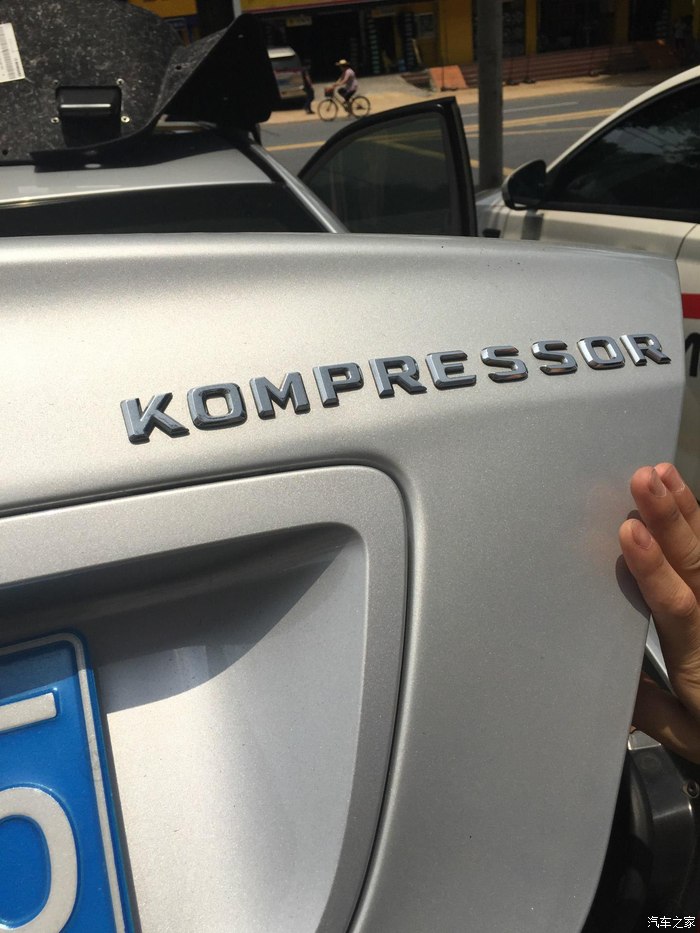

证明身份

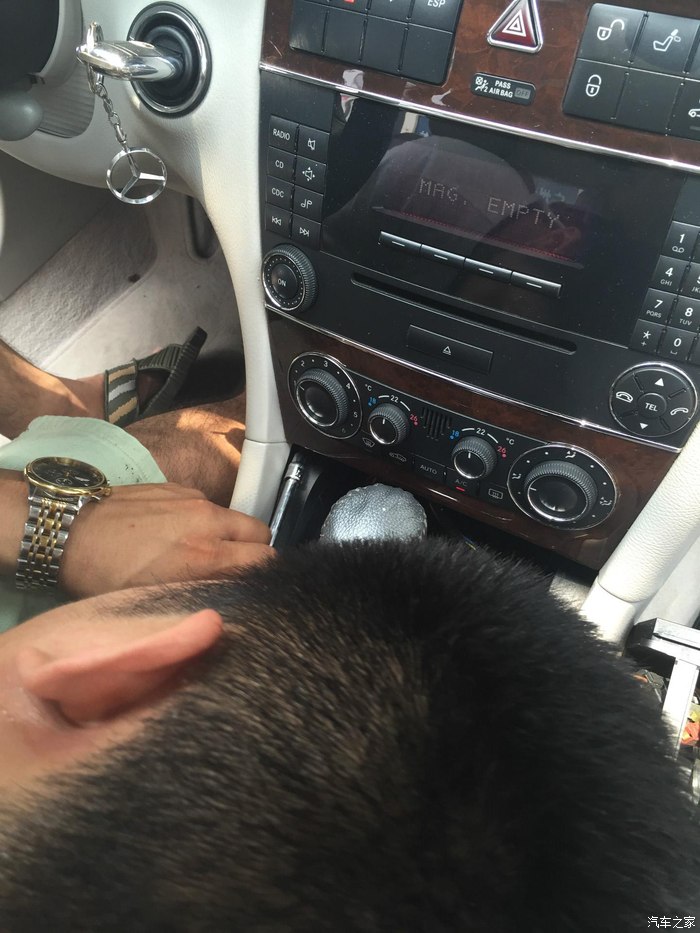

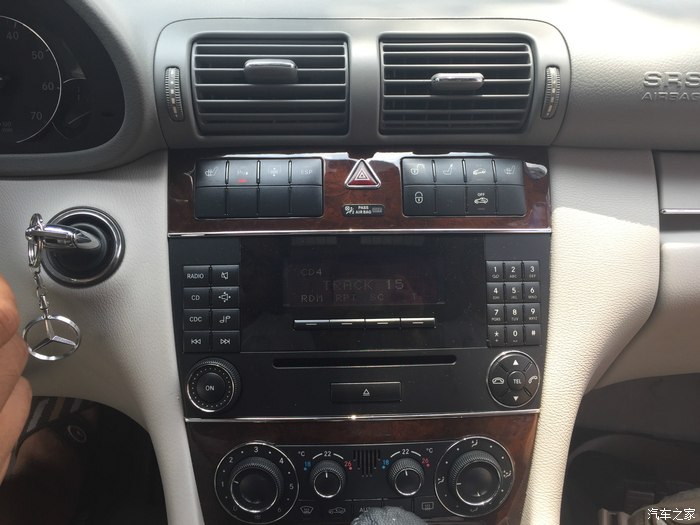

古朴大方中控台

拆装第一步；

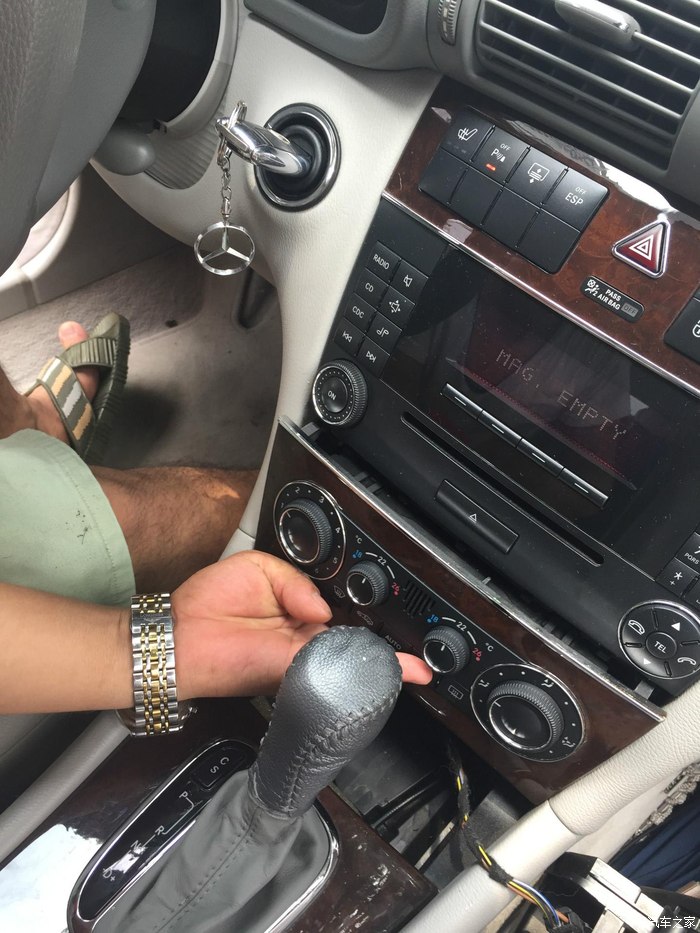

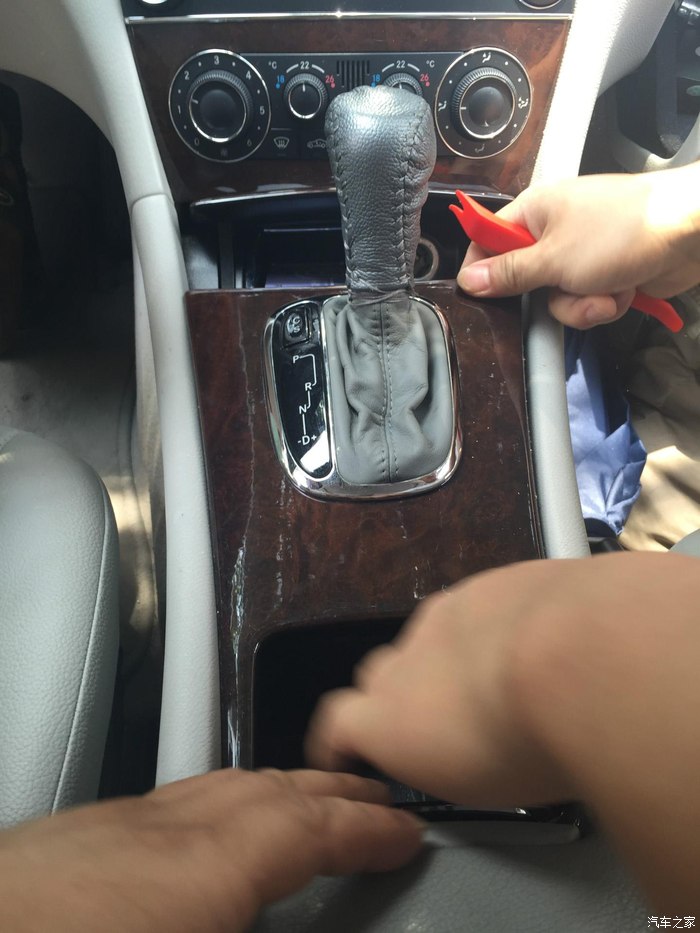

师傅的粗壮的大手咔咔就扳开了，烟灰缸已经拿掉了

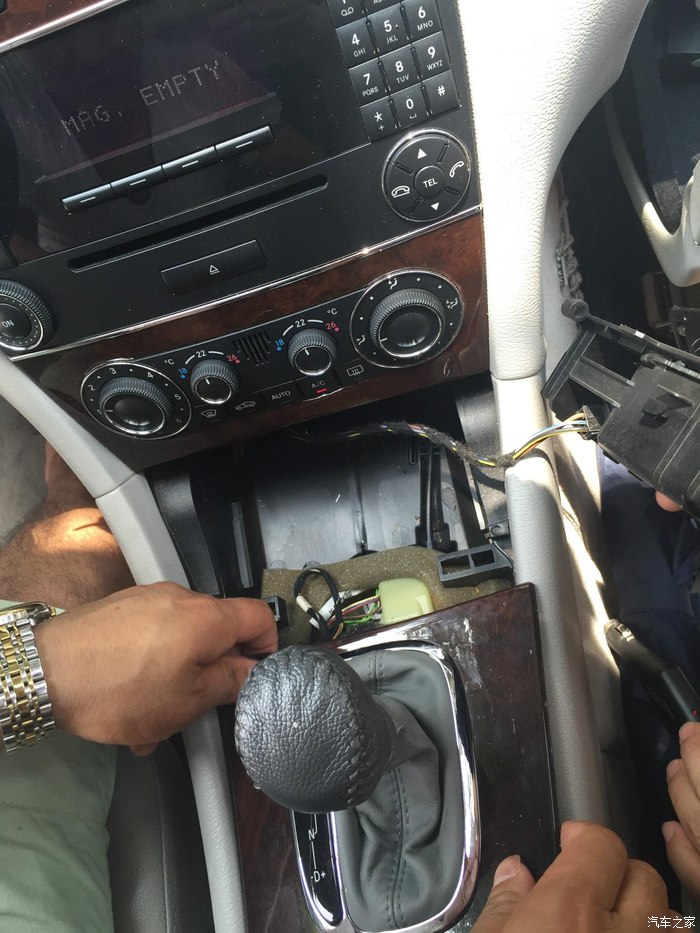

 按键板下面有2个螺丝

左右各一个

撬开按键板

拉出按键板

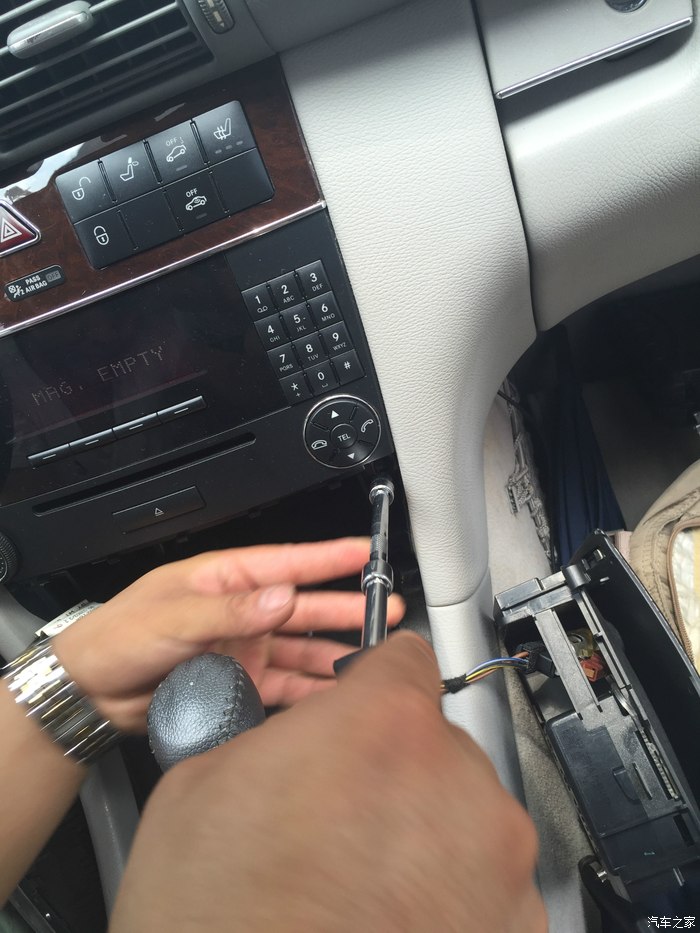

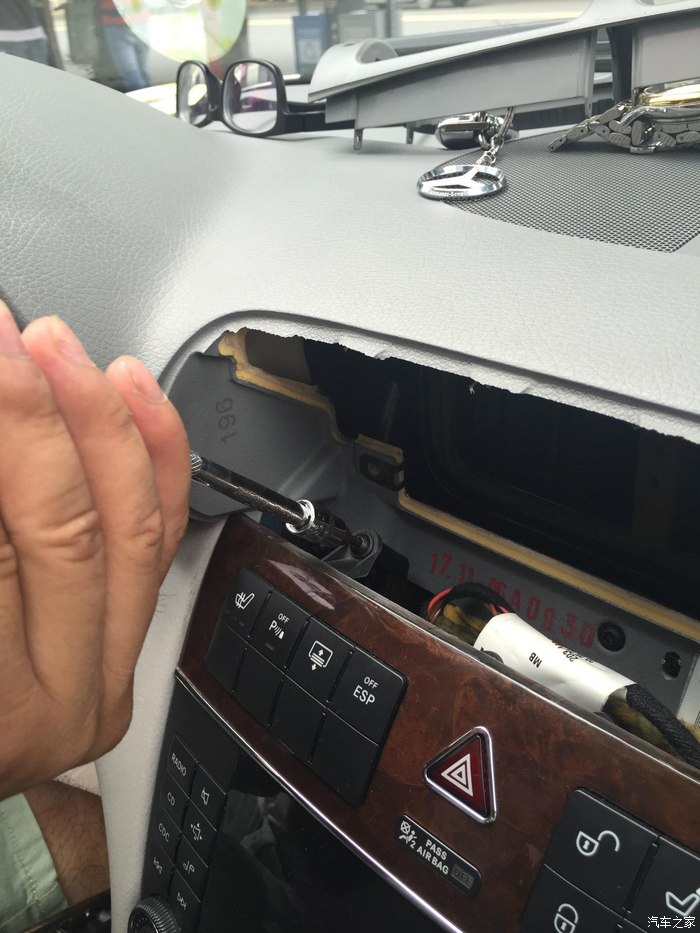

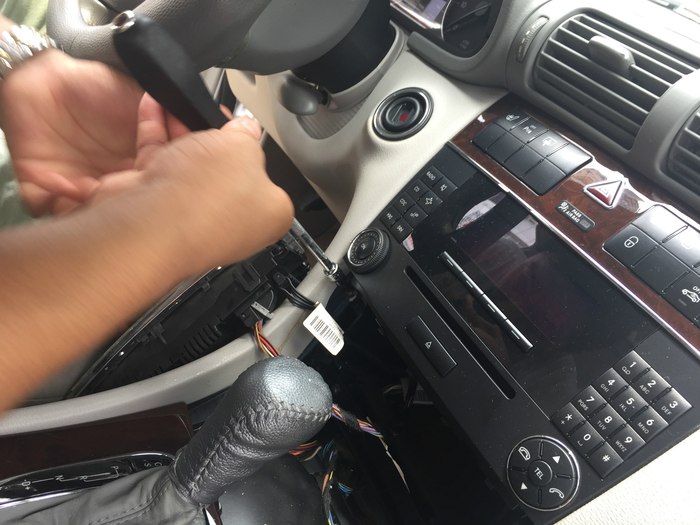

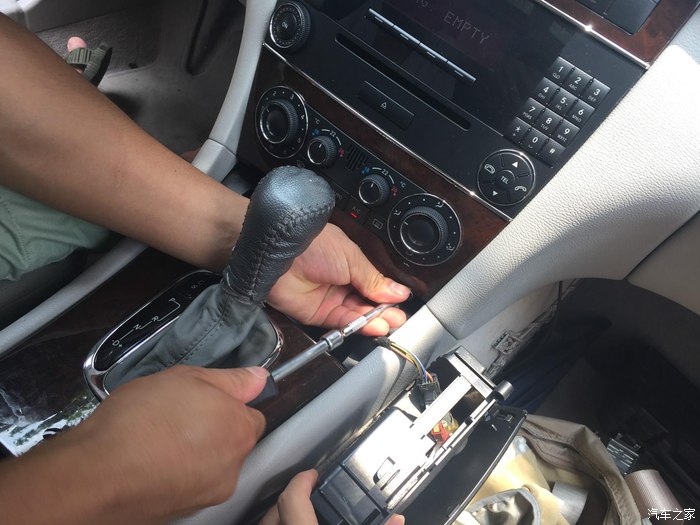

拆下按键板，继续拧螺丝

左右都有螺丝

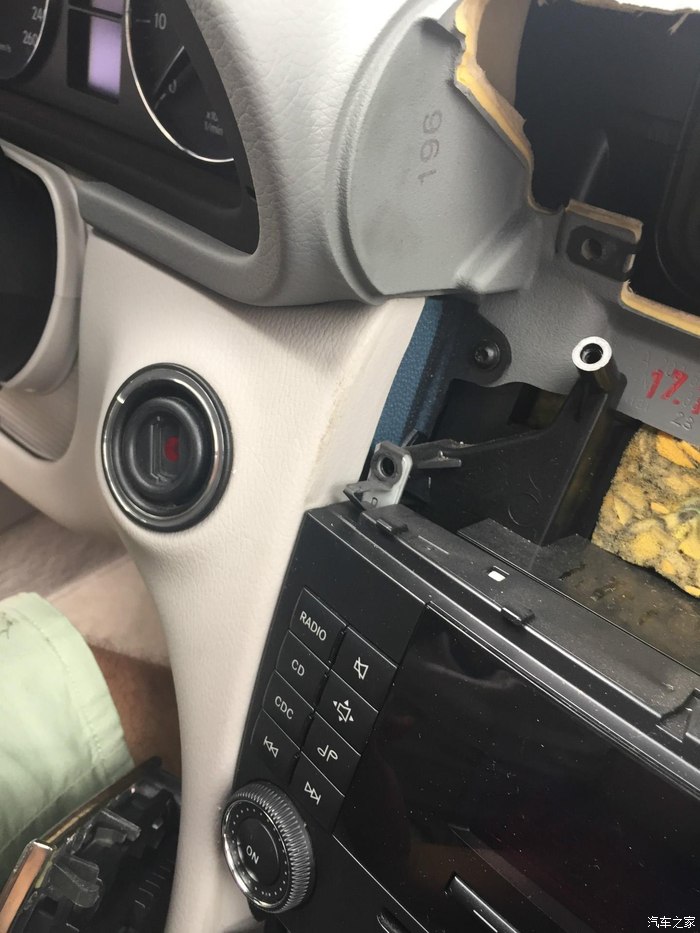

上面也藏有螺丝，师傅很专业

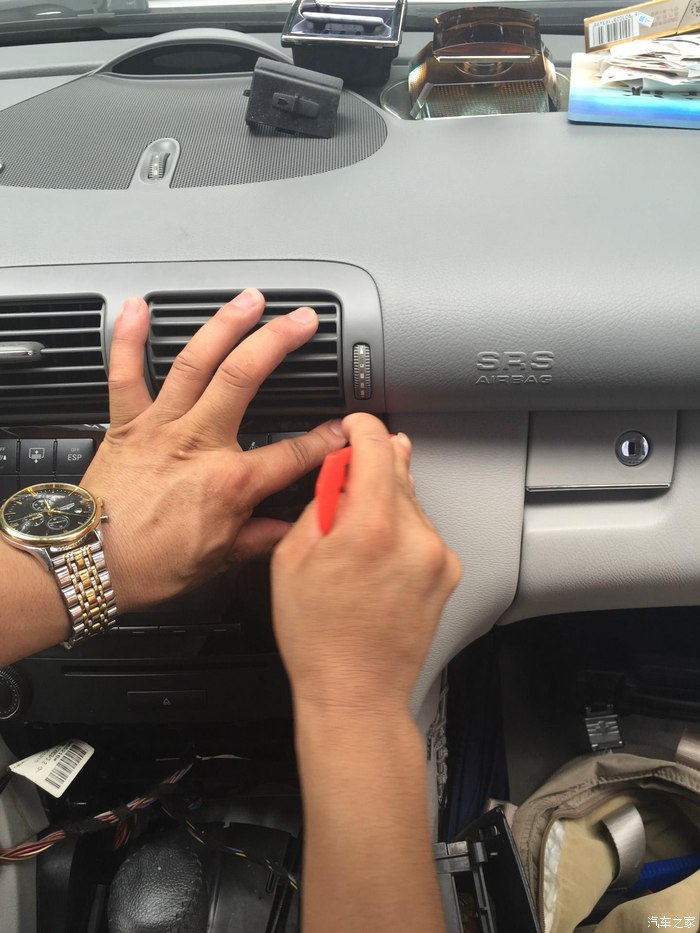

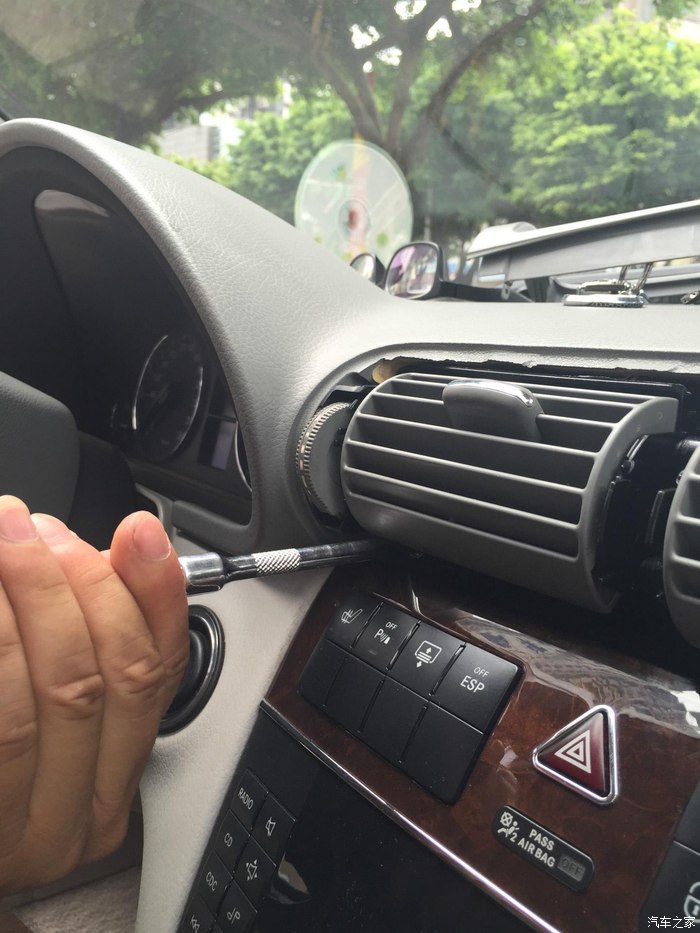

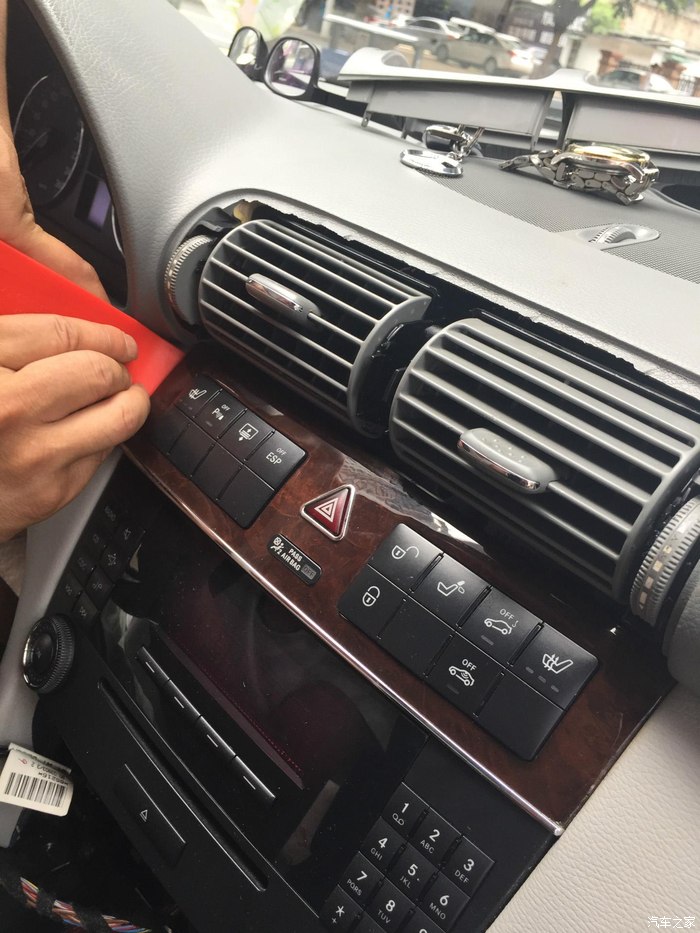

翘掉出风口罩子，里面藏了2个螺丝

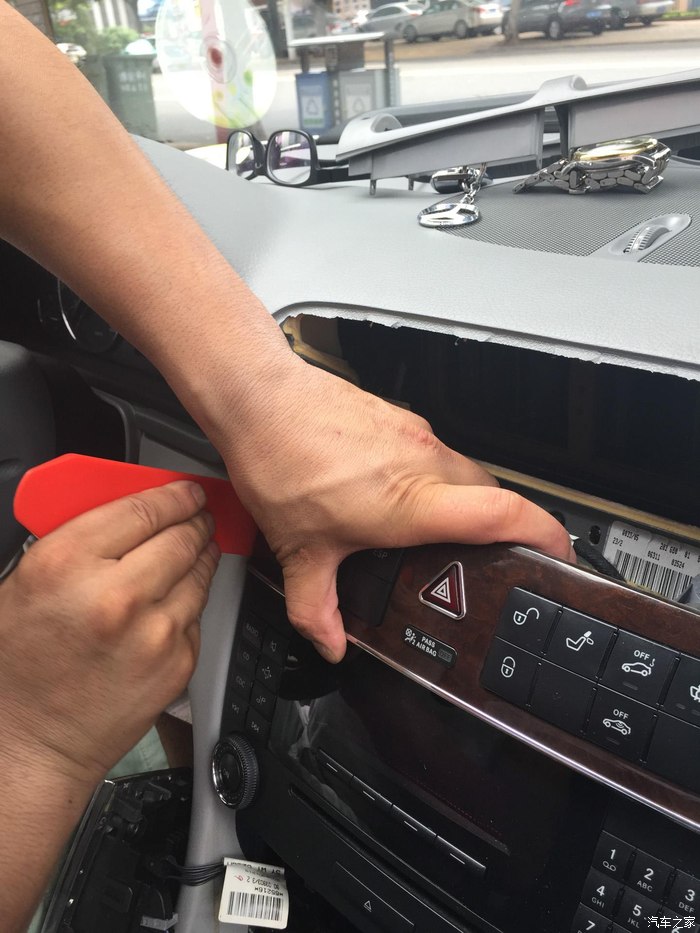

继续撬

奔驰的螺丝真多

cd机就要拆出来了

拉出CD拔掉插头

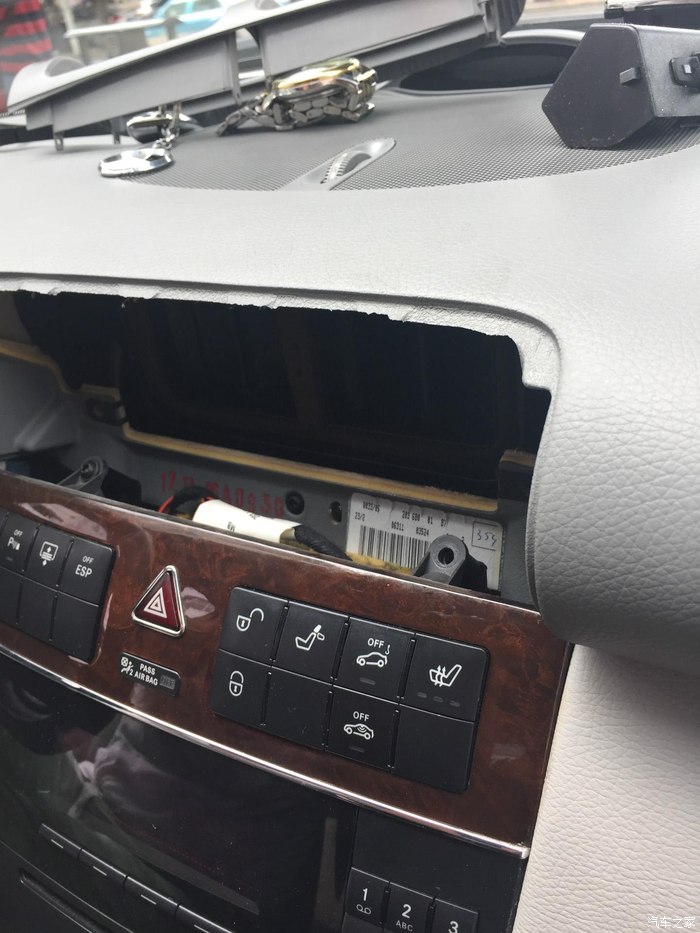

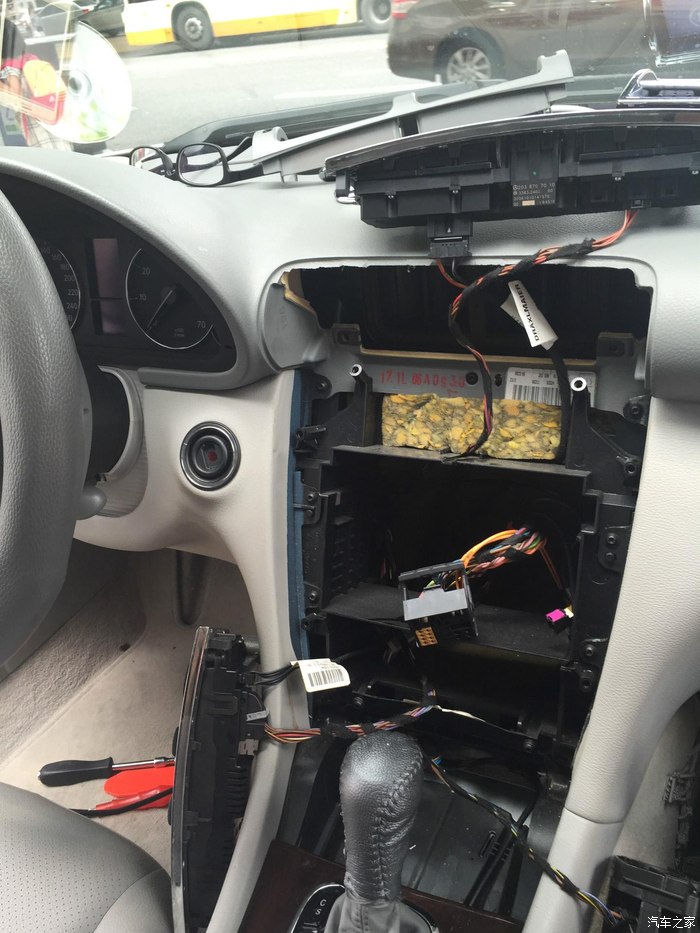

现在拆干净了

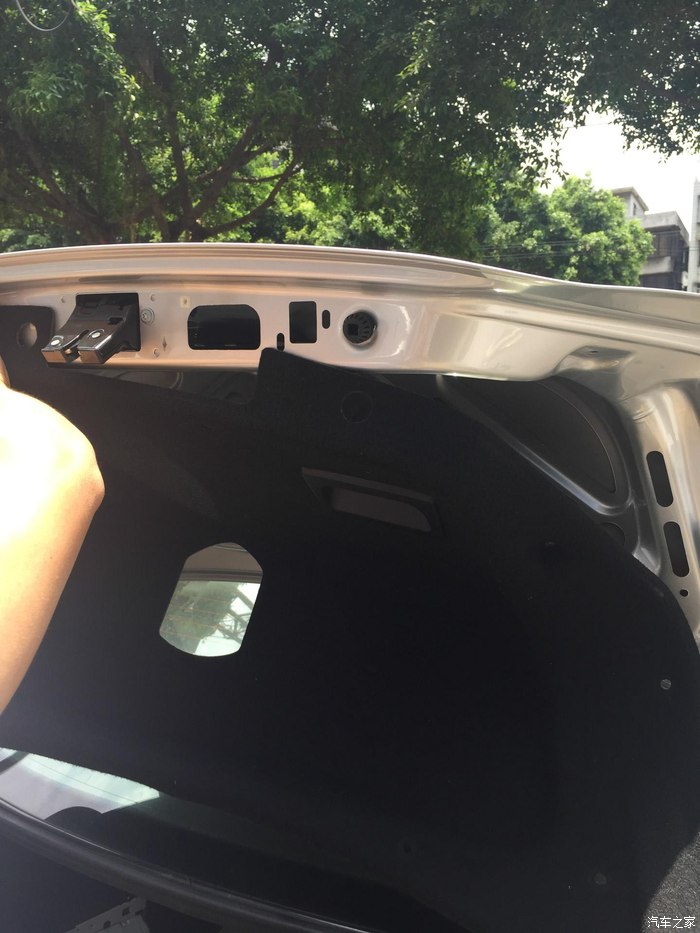

然后开始拆后面装摄像头

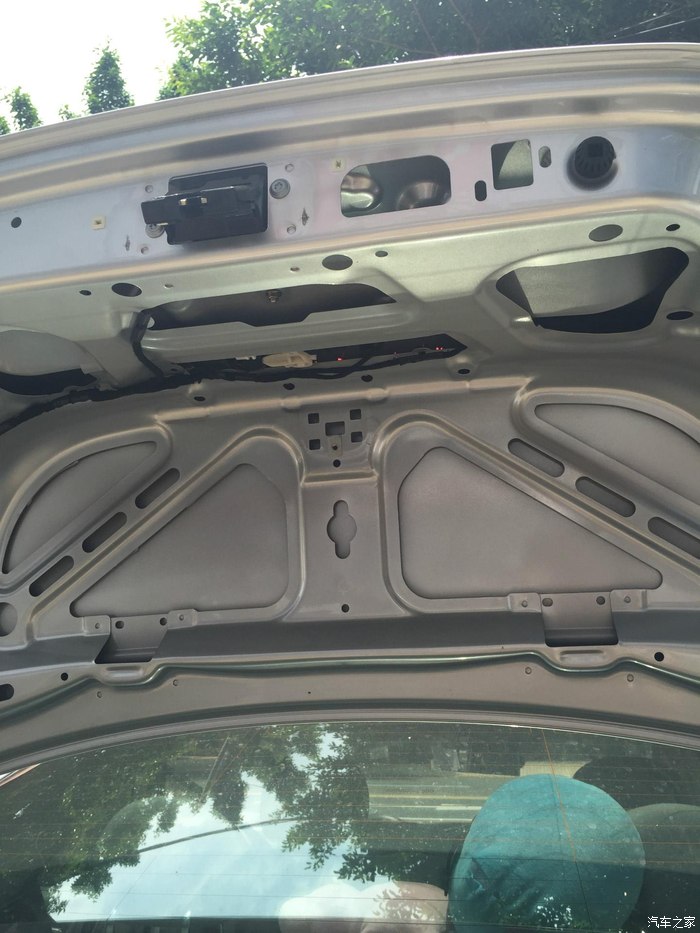

拆成这个样子，扒光了，摄像头要装在牌照灯旁边的，所以必须要拆这里

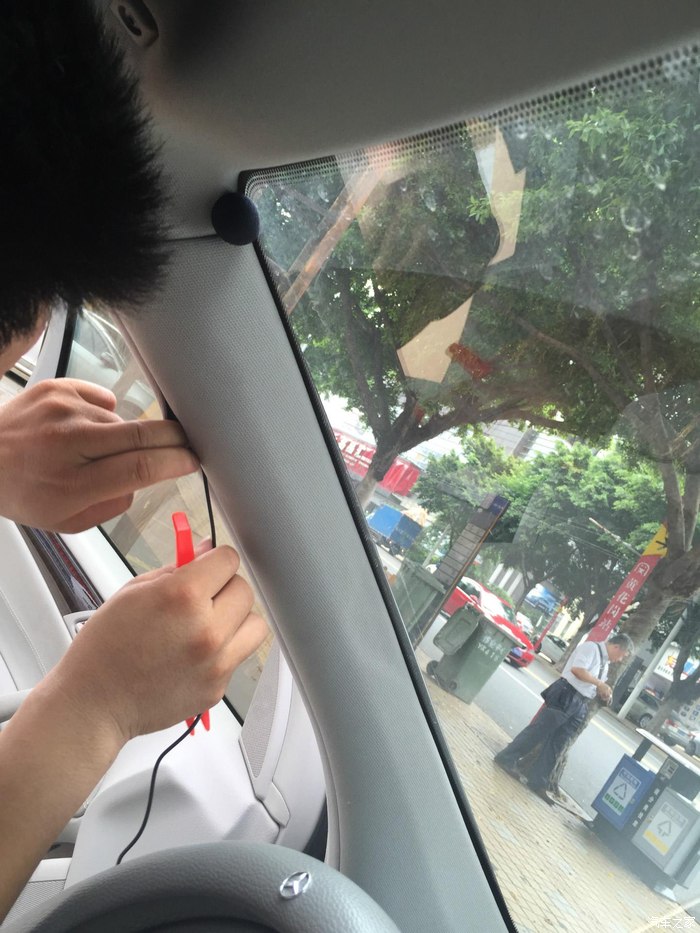

固定蓝牙咪头

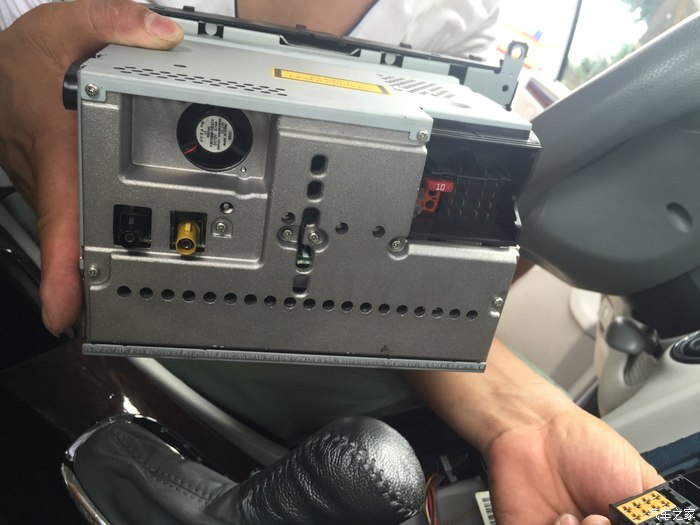

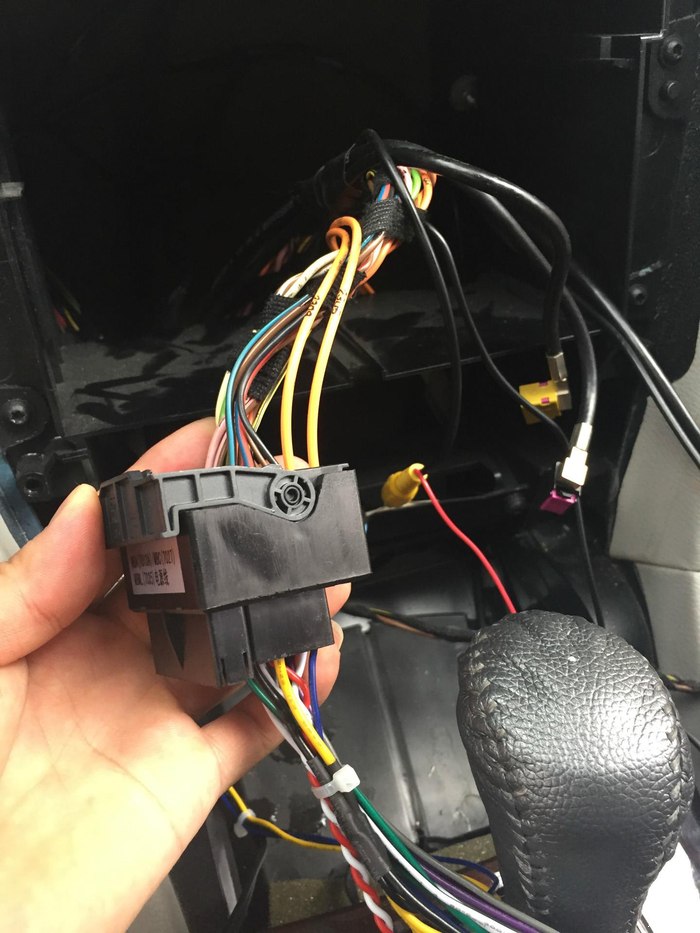

对接专用线

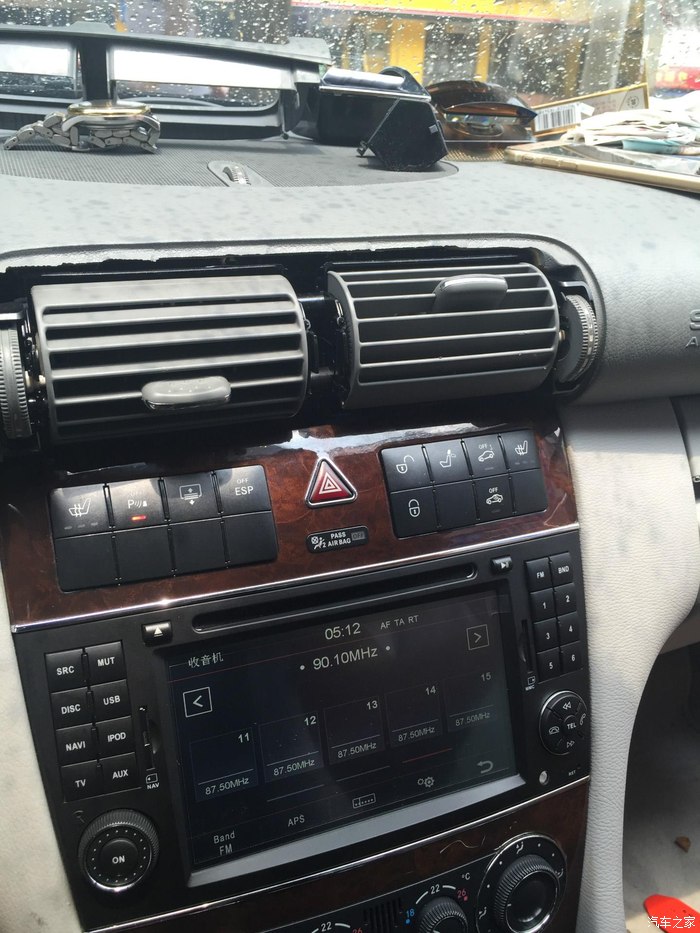

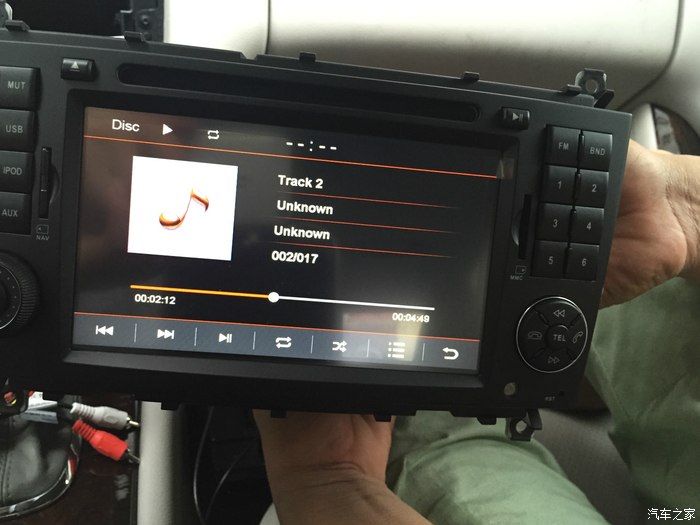

通电试机，一切OK

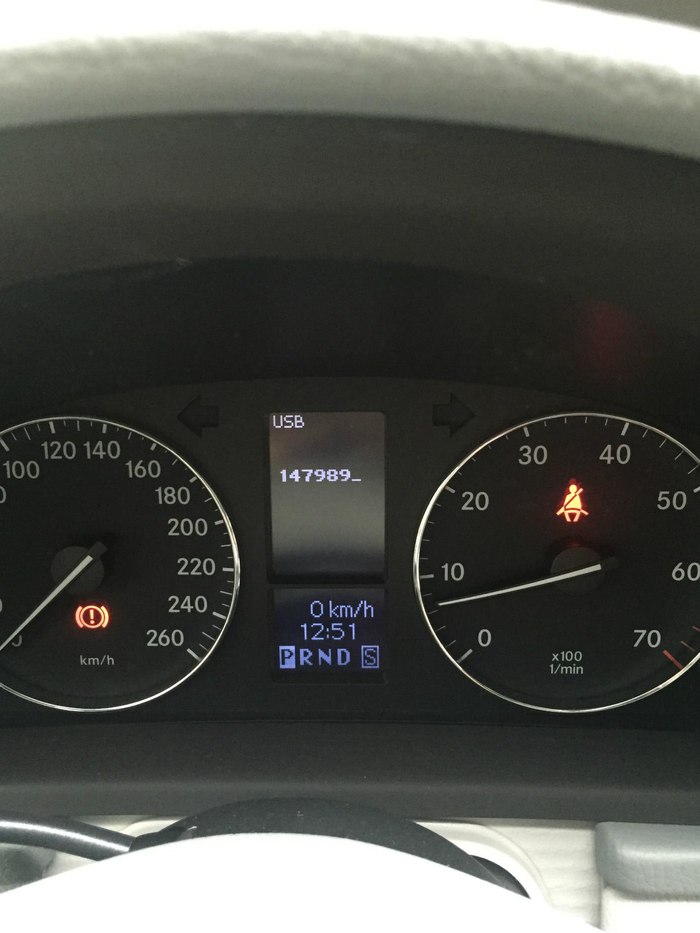

仪表小屏幕同步显示

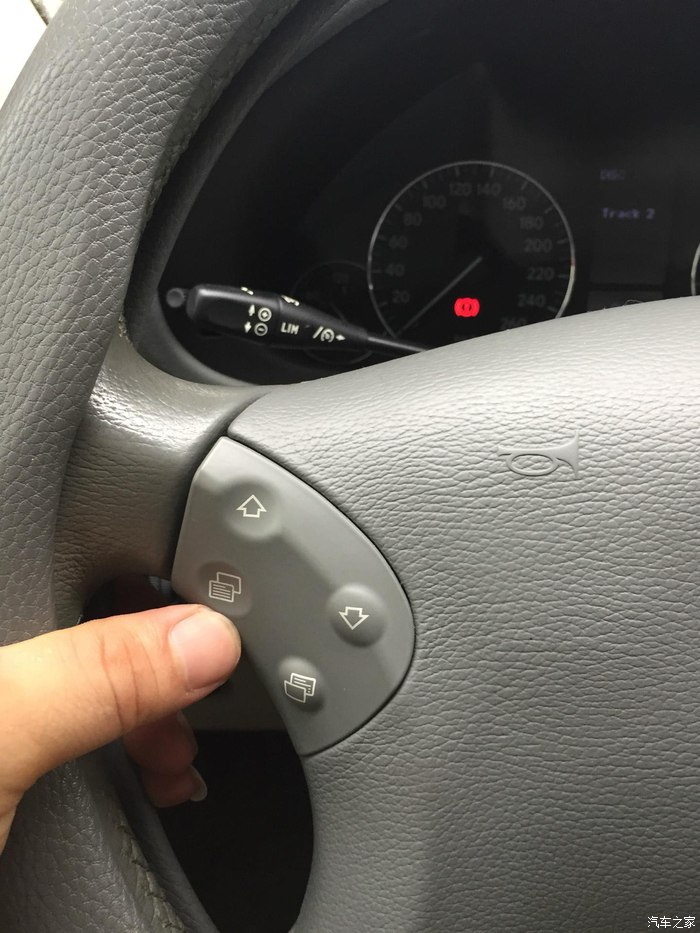

按这个菜单键可以切换显示内容

U盘播放多媒体 方便了

一切OK，装起

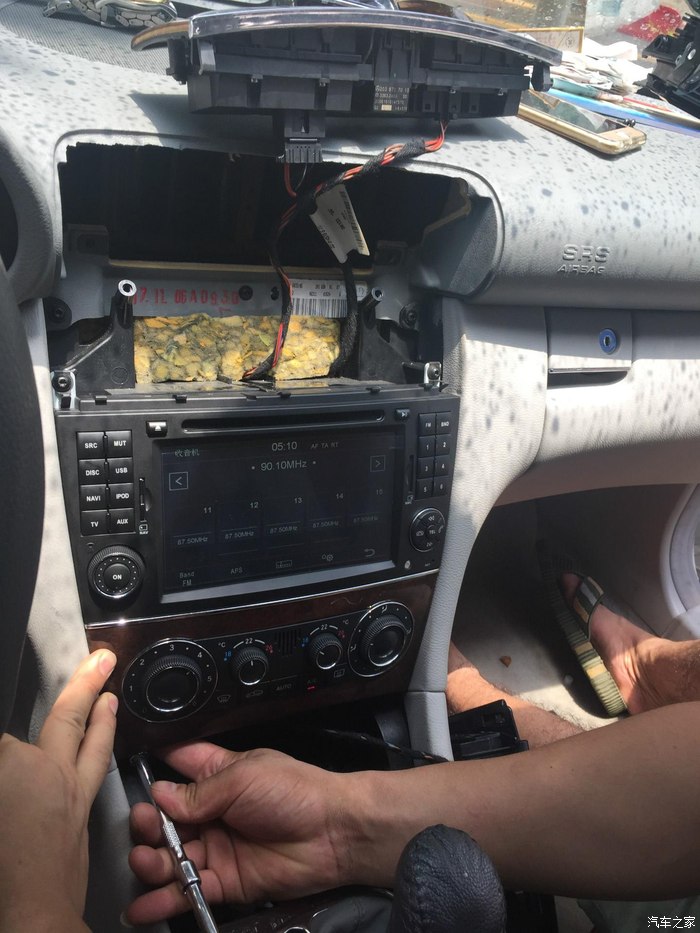

师傅手太快了，已经塞进去了

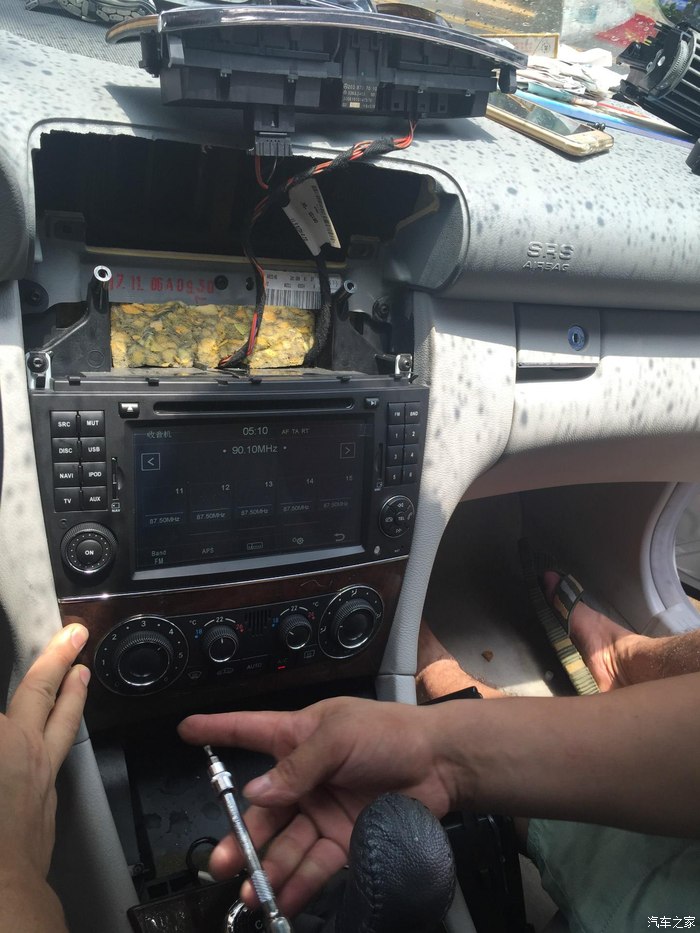

继续装，速度好快

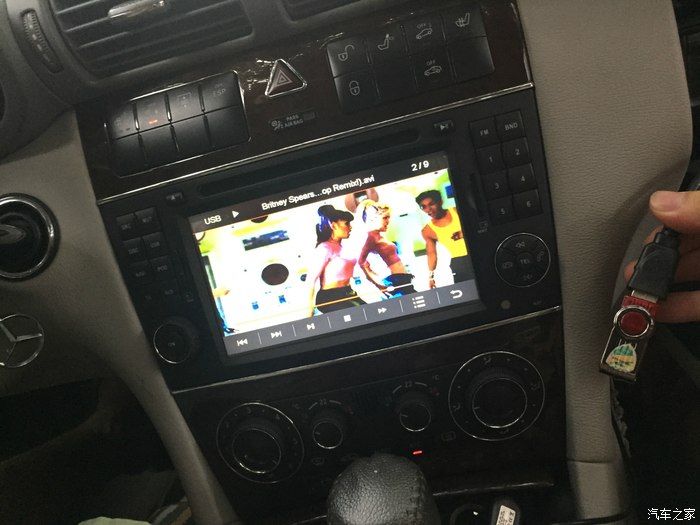

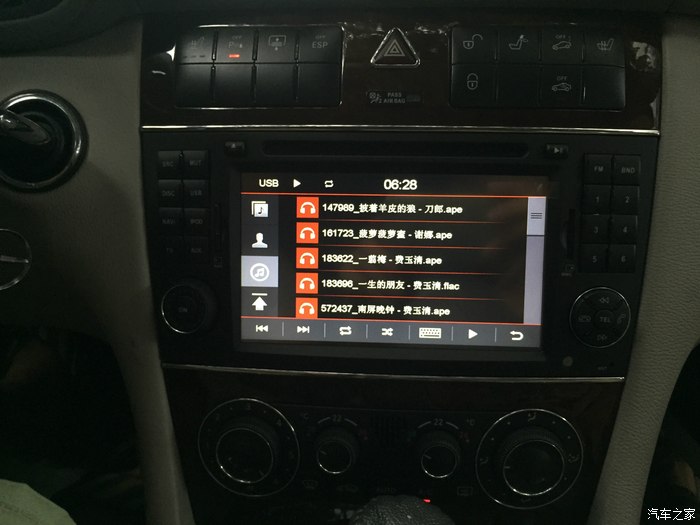

U盘播放视频、和歌曲

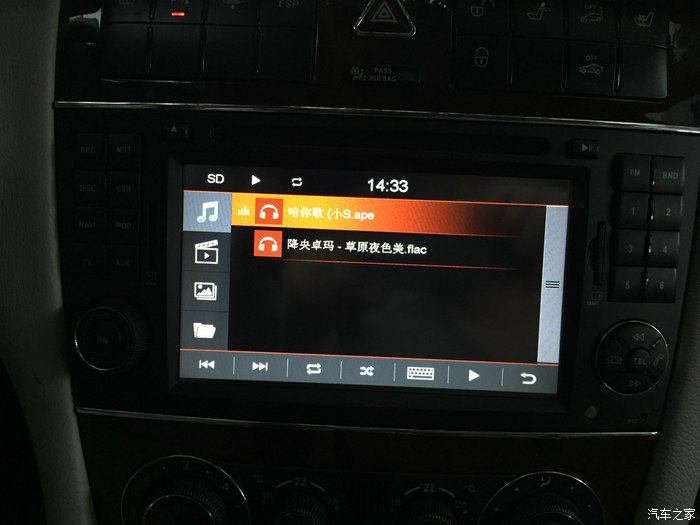

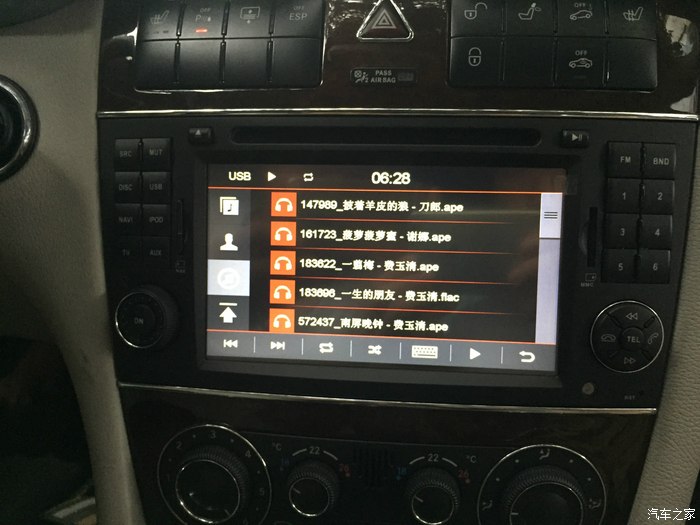

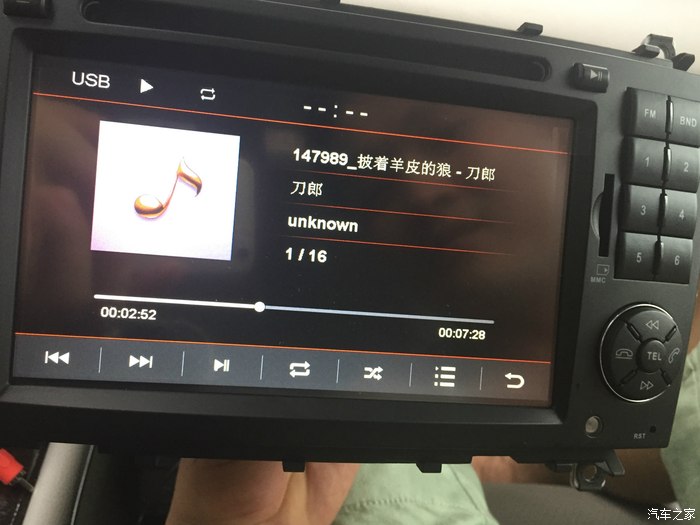

APE 也可以支持

经典老歌

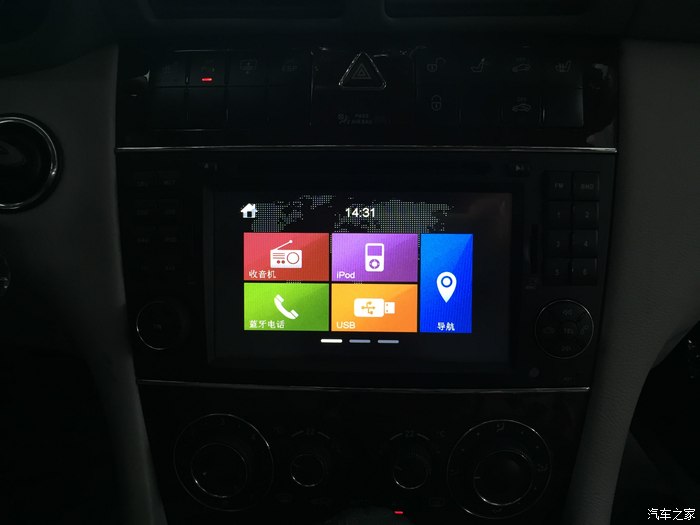

主菜单1

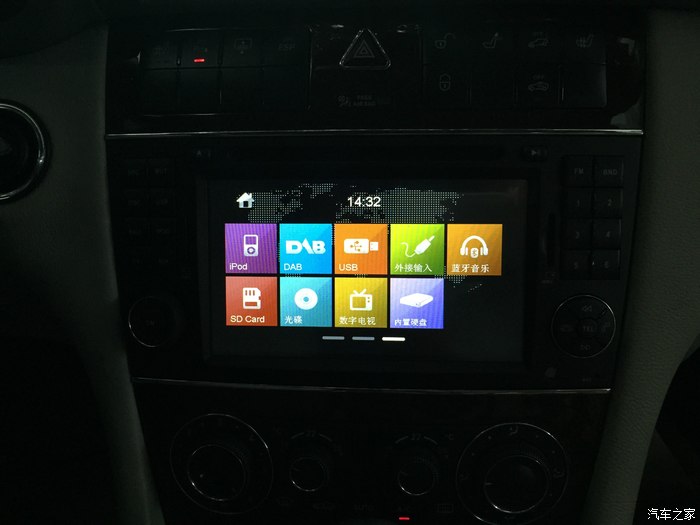

主菜单2

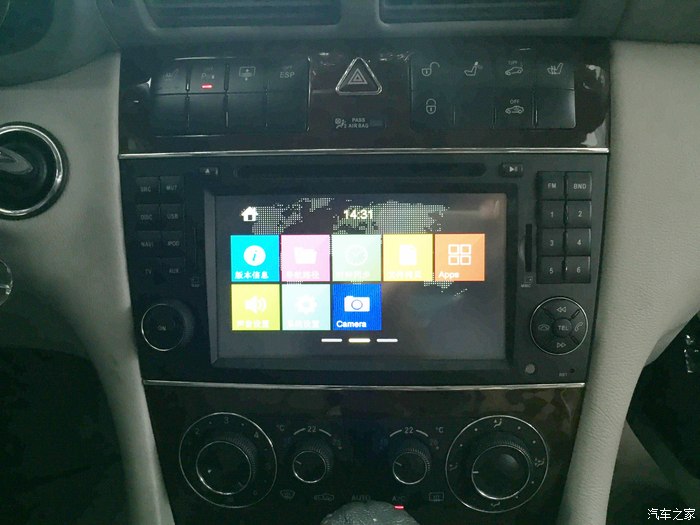

主菜单3

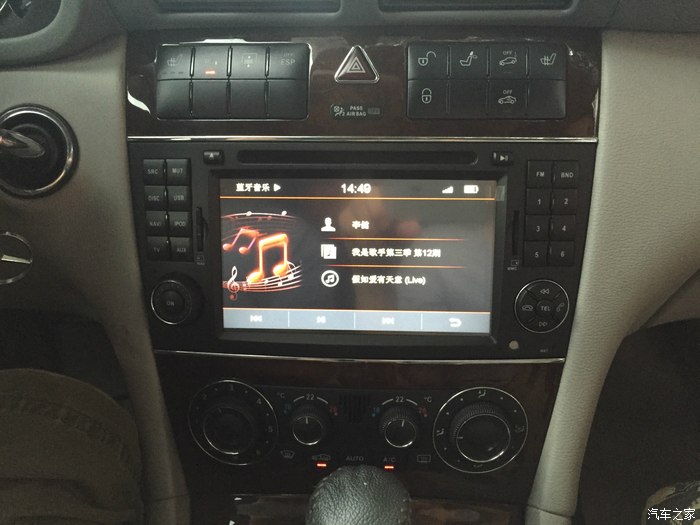

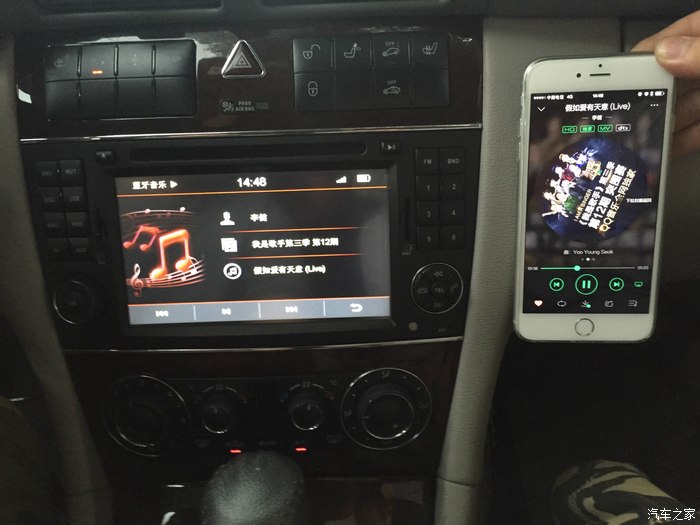

功能丰富了很多，蓝牙音乐可以，方便

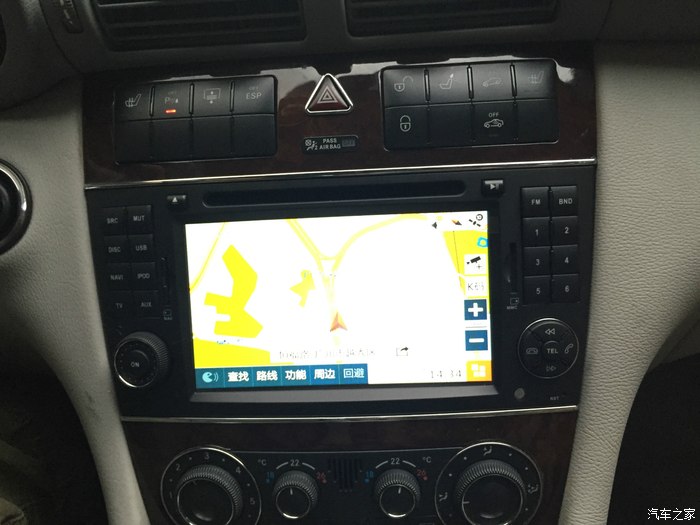

手写导航

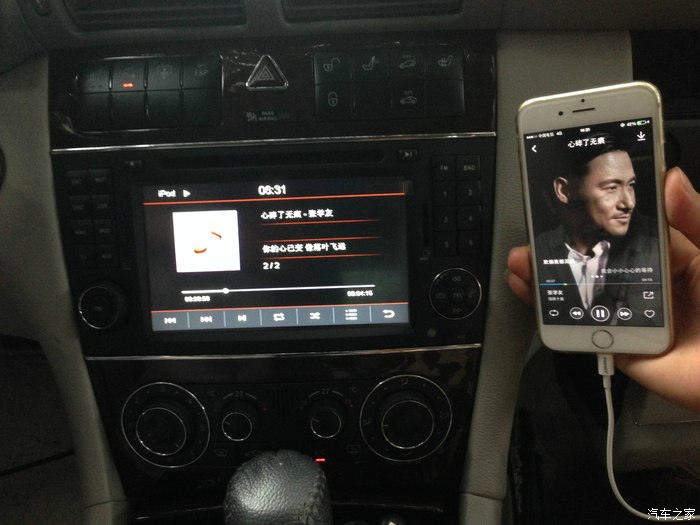

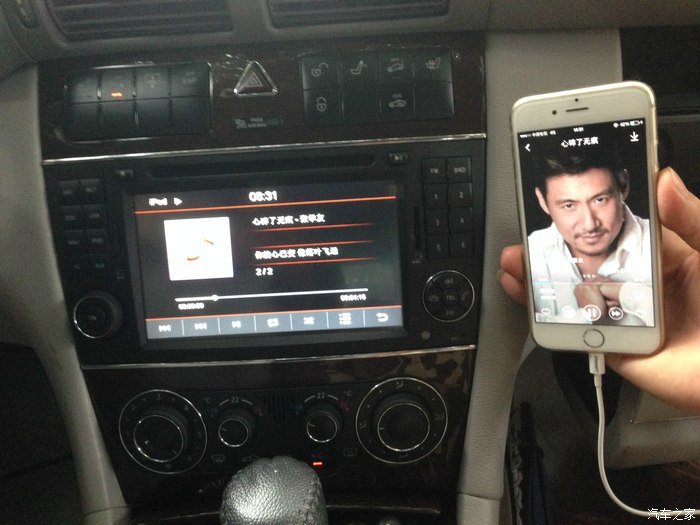

iphone6同步ipod，充电也可以

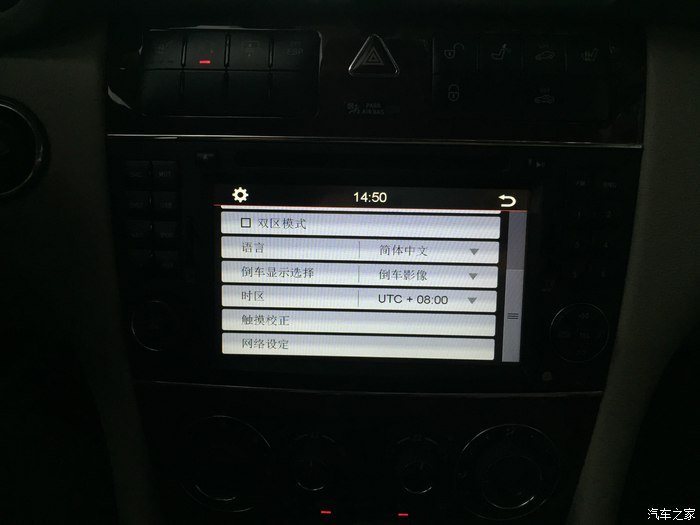

设置

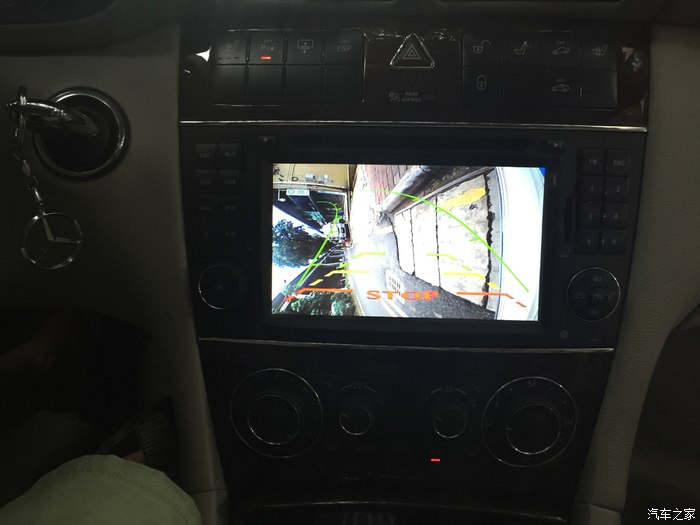

倒车影像+倒车轨迹线

图图手机拍的，下雨天光线不好，整理的挺辛苦，看完顶一下吧，感谢！
