偶家的小炫快一岁了，想把先前安装过的铁将军、导航、电子狗、行车记录仪、倒车雷达作一份作业，但前两天在坛里看到关于改这款机头的帖子咱也淘了一个，憋不住热情，就先把这作业先放出来，以飨丽友们。

看到成三皮童鞋的http://club.autohome.com.cn/bbs/thread-c-492-15663056-1.html这个作业后就Search一把这款机头，补充了一点常识，让我的感觉是：这机头可能不是拆机，更像是China的山寨（理由好多：突然出现大量的这款机头还不贵本身就让人怀疑，而且是MadeInChina），但里面至少有倒车影像功能，也就说损失不了什么，DVD导航一体机早就想装，但便宜的音质不好，音乐这东西享受是自己的，不是用个七寸屏让外人看来装屄滴。就是买了这机头不好的话我就把它装在下面的储物盒位置当倒车影像吧。偏巧第十五楼是个卖家留了QQ号，所以就沟搭上了，就淘了一款。昨天到货，在到货前特意详细学习了隔壁酷熊友友拆拆更健康的作业http://club.autohome.com.cn/bbs/thread-c-493-14676674-1.html，很详细的哟（所以我在这里就不详细复制了，我只说说炫丽的不同的地方与感受）

昨天到货，我这人急脾气，马上测试，尾线也是买的现成的，但一上手时就不敢肯定了，于是请教卖家盆友，卖家很热情，一直陪我到9点多，终于测试OK，单服务费就得一百吧！，今天下班后，把机子装上，很是顺利。再次感谢那位卖家朋友，我给购物评价是：一样的商品，不一样的服务。网购服务很重要，不管钱多少，就怕惹一肚子气。

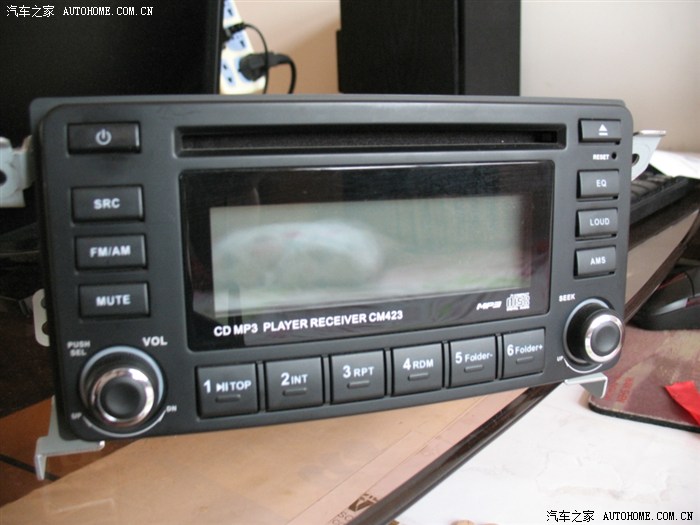

这是咱车自带的CD机





这是森林人

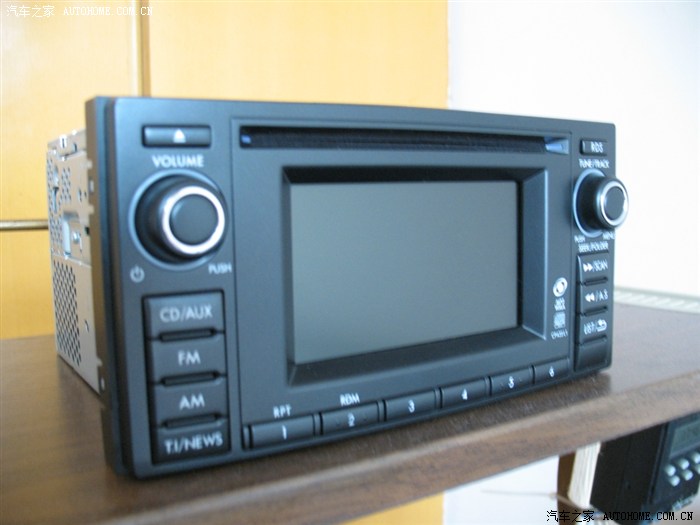

外观对比：感觉小丽的更重些，散热也比森林人实在。

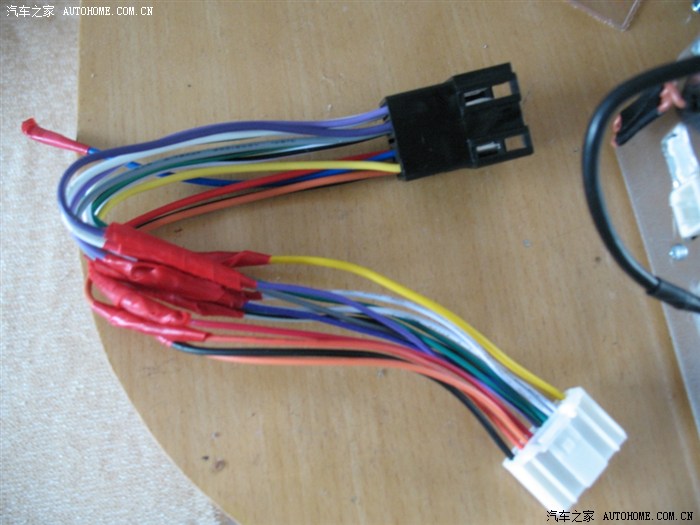

具体接线我就不在这里学舌了，如果从卖家买尾线的话就不成问题了。

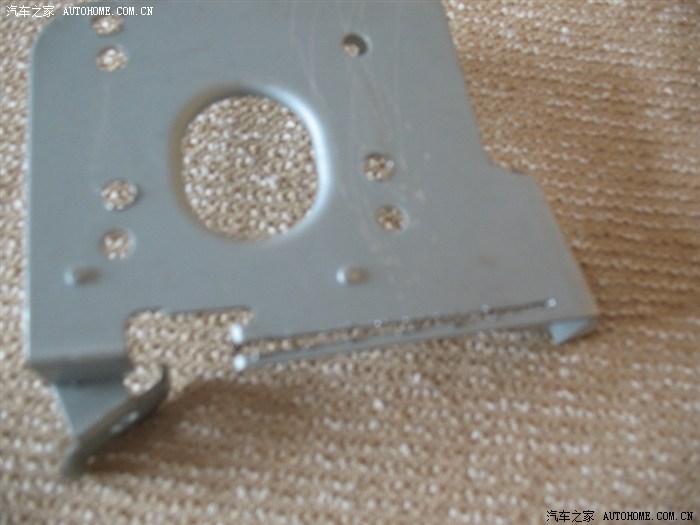

咱小丽和酷熊安装方式是不一样的，不只是把孔向外移9mm左右（上下不用，孔打大些，不正也没关系，最后安装是余量是很大滴），还需要锯下一小条（这要注意，锯下2mm就OK了）

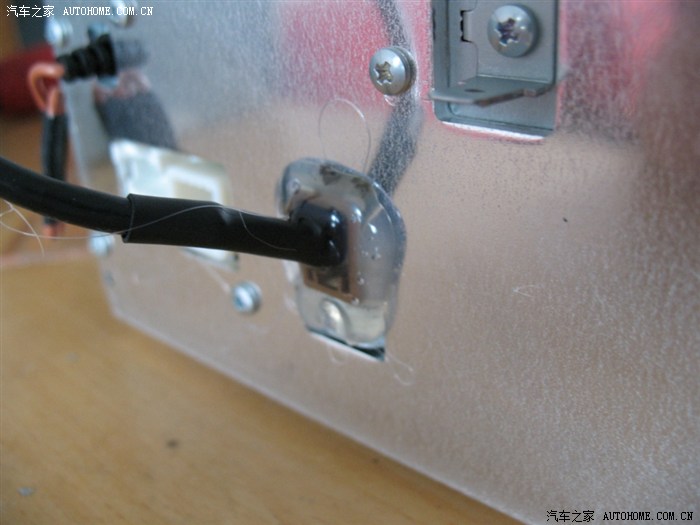

这是USB引出线，和主机接口由于没有卡子，用胶枪固定以防松动

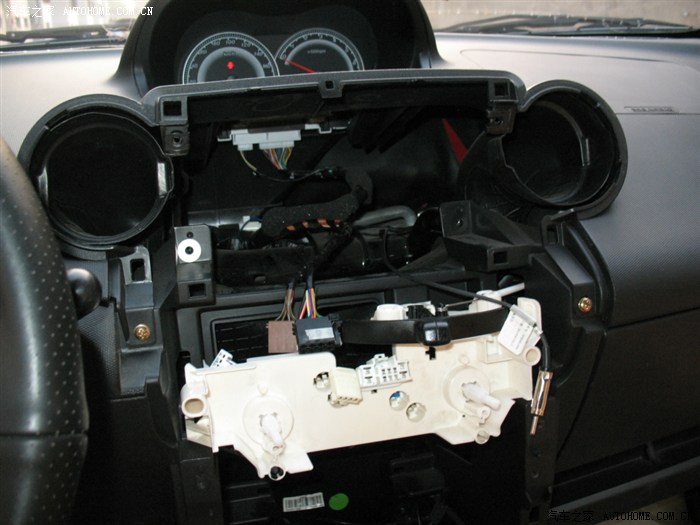

拆主控面板（这里前辈们作业很详细，我就不浪费坛里的资源啦），我的心得是只要拆过小丽的任何一个部件（门啦，保险杠啦、踏板啦）就不成问题。这是拆完的样子




安装就更简单了，只是倒带，呵呵。








安装时我是用美工刀把面板的四角削下，应该5分钟的事吧，因为我看着比磨机子省事。小丽的面板用料很好，很柔软。

我的摄像头还没到，所以还没装呢，如果到后再上作业，至于蓝牙我根本没想上，但方向盘按键有时间买来电阻、杜邦线改一下，这很实用的，别说切歌，调音量还是很实用的。

最后说说感受：其实当然是好啦，不好的话也不会做作业了，音质在原小丽的喇叭上呈现比较“透”的感觉，尤其低音不是那原来那样的混浊，不知大家有这种感觉没：小丽不加重低音还好，低音初加时似乎挺震憾，但时间稍长耳朵就会很累，改完机头明显要比原来好许多。至少我很满意。但这机头也很明显的缺点：收音机不如小丽的好，我说的不好不是说音质不好，是其自动搜台太差（有位童鞋说是因为森林人的天线放大器的电压是9伏和原车的不匹配）但这个缺点可以用手动搜台解决，收完后存成快捷频道（FM好像是共12个），剩下的自动搜索就能出来的。我们秦皇岛这106.4是我最爱听的台，但这台在我们家楼底下可以说是最弱的，手动照样OK。总之300多些的东东很值得拥有，就别管它正品不正品了吧（现在越来越觉得他的正统来了呢）。

先到这里吧，以后作业再补充。


似乎友友们对此不太感兴趣，本不想再继写了，但今天没事儿先补充一下关于歌词的我的一些体会，第一次作业贴还是尽量做完吧（另摄像头应该今天下午能到，有空再装上，再作业吧）

有好多盆友说这个机子不支持简体，我觉得不是，是对简体字符集支持的不好，所以转成繁体（她对繁体字符集支持的比简体要好，只有个别的像“你“”么"的没有），但不要把内码变成Big5，那样会乱码滴。工具用千千静听就可以。







有就是如果从网上Down的歌曲的话，音量是不一样的，那样会让人的感受很不爽，像我这样的懒人可以下个软件（我用的是AacGain），改下音轨的增益，那样会好许多。

图片已删除

既然射了就继续努力吧，本想不更新了。

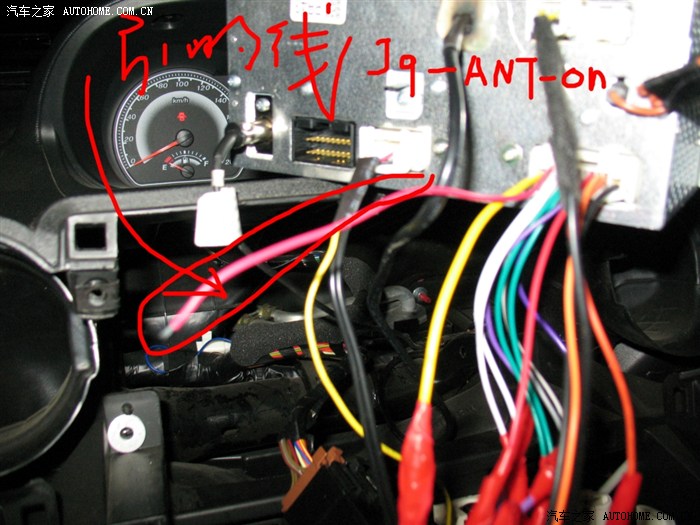

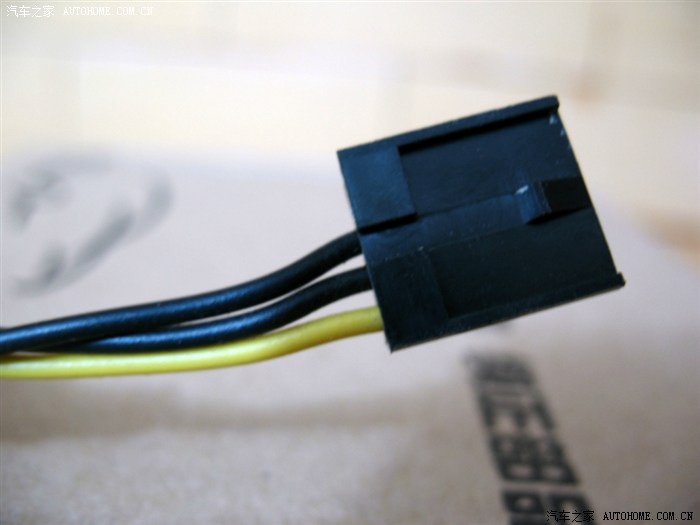

Come on：我的第9脚的尾线商家并没有给我引出，我就用笨法儿了，能连上就行呗，我用的是电脑电源上的端子，这个好像是接软驱的，如图拔下一根红的插到第J9，



不好插的，好处女滴。最后用这个工具暴力进入。

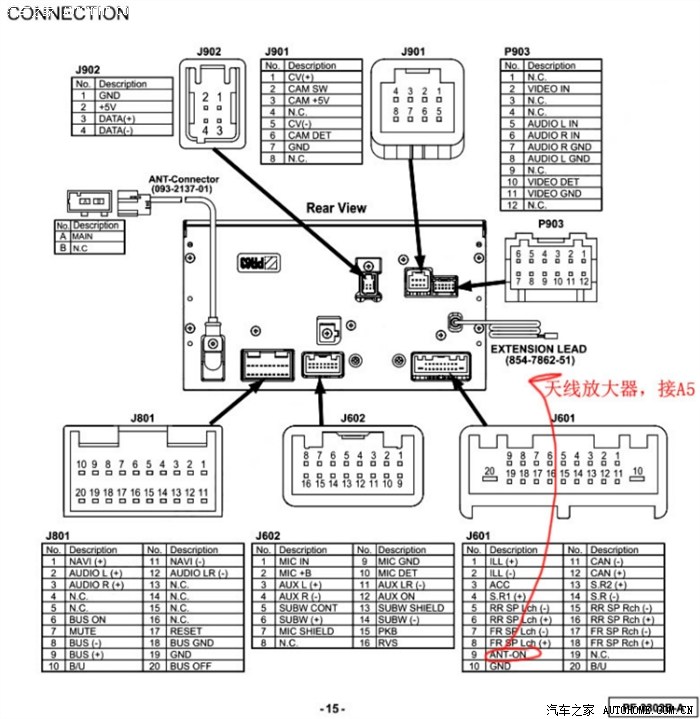

接好后用表量了一下，在CD打开时这脚没电，然后调到收音机状态有电压（具体是不是12V没细心我的表是指针的），说明这脚如其名“ATN”就是自动天线，然后自动收台，完美的搜到106.4，我停车的地方正是信号方向被高大建筑挡到，先前必须手动才能收到（在别的宽敞些的地方自动也能扫到的），这完全印证咱小炫是有天线放大器的。看图吧。

今天摄像头到了，下班取了回来（看着这盒子就是山寨货，不过摄像头做工还蛮仔细的）

吃完饭就作业了，由于年前装倒车雷达时对咱车的路数已经比较熟悉，做起来也比较顺手，过程咱坛子里有好多，就不再弄斧了，我只说说我特殊的地方吧。我是把上边两个螺丝，和侧面的一边各一个拧下，下边不用动，这样就开了个口，就够用了，

然后我进车里线是从这里进的，

从这里出，

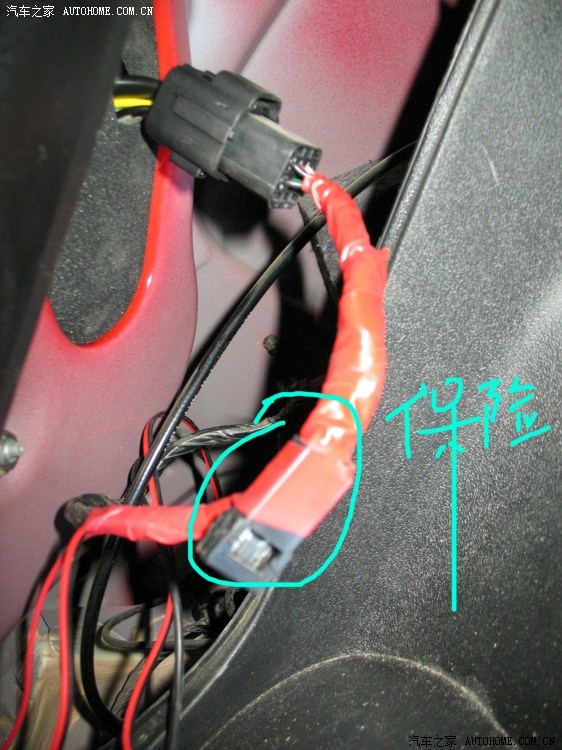

正好这里有先前倒车雷达的引线，还有雷达的一个保险丝，也用上吧，反正负载也不大，只是防短路。后面从车身走线就好像只有那种走法了就不描述了。特别提醒的是我的这个摄像头是安那边的牌照灯都可以（好像有个童鞋说只能装右边的），为了尽量在中间我按在了左边的，这是拆下来的牌照灯，看看结构，

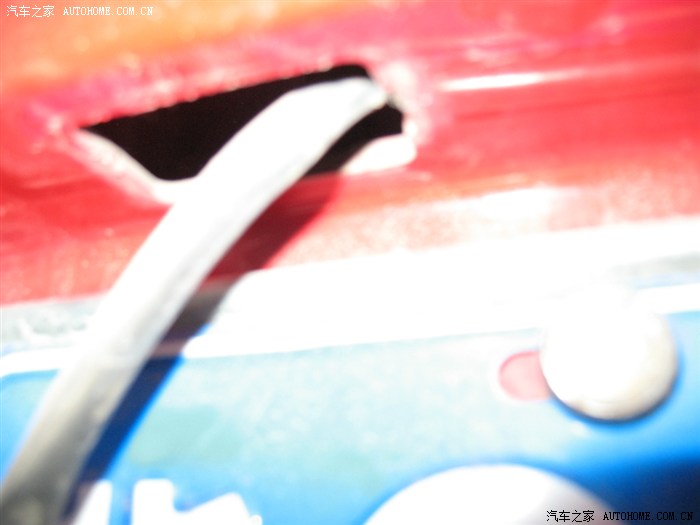

从右侧起就下来了，

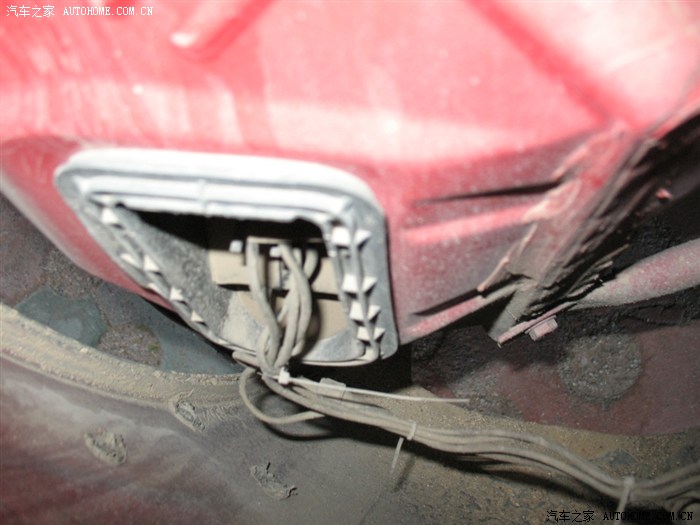

从左侧就麻烦的。

至于接线：

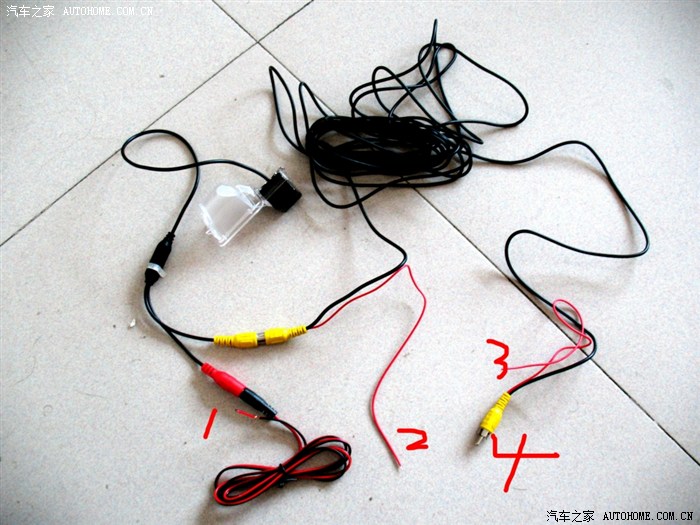

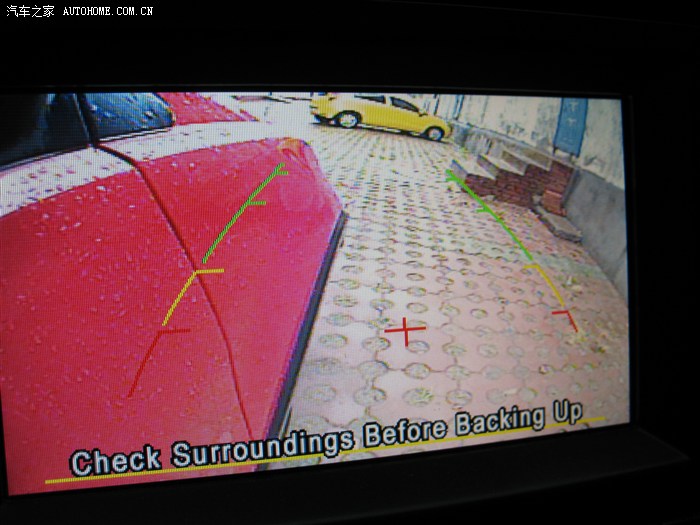

1里的红线和2一起接在倒车正上，1里的黑线接地，3接机头的触发线，4接视频输入。这是安完的影像，天已经黑了，能看到30多米外的车车，近处乱乱糊糊，实际能分辨出实物，相机夜晚模式快门时间长，手抖了。明天再上一张白天的，看看如何。

看看这机头的背景灯，红色很炫滴哟。

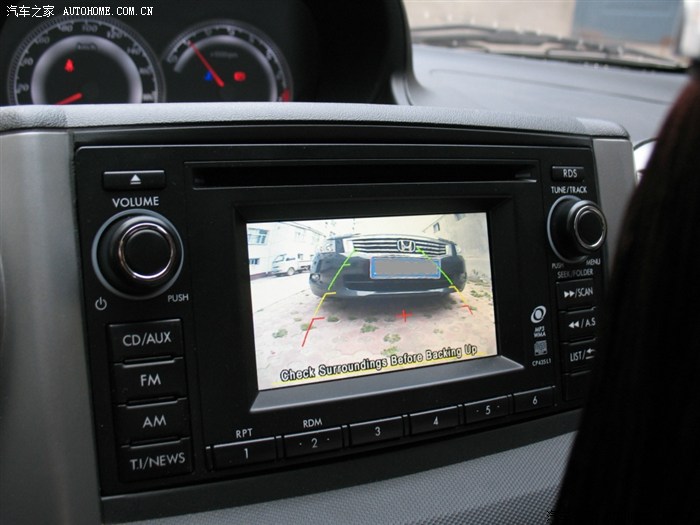

白天照的蛮清晰的这个距离倒车雷达说是0.6米，只是机子自带的辅助线太朝天了吧，我就想斯巴鲁的摄像头是安在哪？能有这样的透视线，另：摄像头是要N制不要带辅助线的。

五月节放假有些许时间就从网上淘了电阻，但快递木有给力，今天到了，就装上了，之产咨询过拆拆同学，拆拆好忙，我等不及了，就焊上了，反正只是给CD机头一个信号，电阻就是用错也烧不了机子，安装的过程拆拆的作业很详细，人家的版权咱就少抄点吧，呵呵。我只说说咱小丽不同的地方，和我的一些想法，希望对盆友们有些许益处。

首先对于接线因为咱的小丽有方控，所以只需接两条线，就是：信号线与地线，ACC与背景灯都已经接好了。我的商家给我的尾不全，这和天线电源的搞法一样，塞了两条进去OK了。我的版本是1.7的，拆拆的是1.6的。

见图

拆拆同学应该是这样（我已经向他求证，但还未得到确认）

我似乎觉得这样也可以

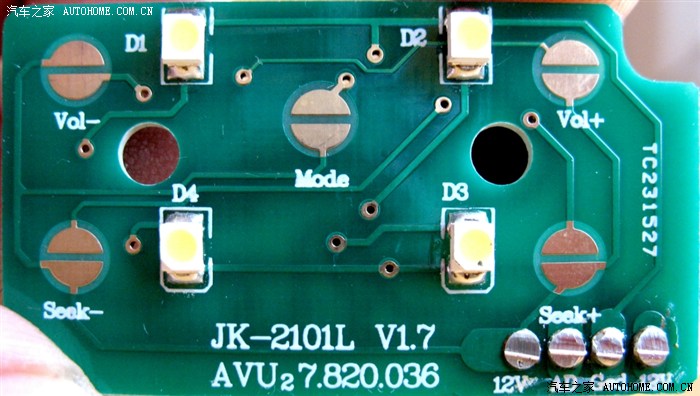

这是电阻定义

Pin 4:
Seek Up         0 Ohms
Seek Down     330 Ohms
Volume Up    1000 Ohms
Volume Down  3110 Ohms
No buttons   100K Ohms

资料的原始网址是这里：

http://forums.nasioc.com/forums/showpost.php?p=34047694&postcount=44

有兴趣童鞋作业前可以喽一眼。

但好多事情事与愿违，商家发给我的电阻300R的是220R，我按拆拆的图焊上后，只有SeekUp（当然肯定有，因为是直通嘛），怎么办呢？于是想到了我过去曾经殉职的一块主板，找那个330R，结果还找到了一个2200R，500R的商家没有发的是510R，所以我最终的电阻是：330R、510R、2200R，感觉阻值应该差不多就好范围很宽范的。

纪念一下我那贡献余热的主板吧：

改装这东东就像中了蛊一样，本不想弄蓝牙了，但好奇就买来了拆拆一样的拾音器，屏蔽线没买因为我觉得我电脑上的长城电源有屏蔽网，结果安装拆下来一看，妈妈滴是尼龙的根本不是金属的，手感特像金属呢？骗了我N多年的感情，至少弄了四块这样的电源了，原来长城电源这也掺假啊，既然不能用那也等不得再网购了屏蔽线了（急脾气，呵呵），就把当年玩锅时的电视线剥了一断用了里面的铝箔DIY了，实践证明灰常好。接线方法同拆拆的一样，位置都基本一样经调试比拆拆像右移了三厘米吧。安装大家看拆拆的吧，不赘诉了，只是我加了一个这样的一掷两投的开关到SR1与SR2

这样就可以分别可以当SR1与SR2使了，因为手机和机头的开机自动配对一定是得在SR2的按键下才能调出，如图


是BT Setup，设置好了，一上车，一开机5秒内吧就会自动和手机配上对的，这东东真好使，还能存6个快捷播打的电话，还能语音播号，总之这三百的东东真是好玩儿啊。

前几天看了"今生炫丽"童鞋的http://club.autohome.com.cn/bbs/thread-c-492-16398755-1.html这个帖子，对右侧摄像头比较感冒，于是淘了一个，昨天到了，趁着黑就装上了，在此感谢"今生炫丽"的帮助。自己忙于干活，没有照相过程，被两张完工的图吧。

这个摄像头，放在了右外后视镜下面

这是转换右侧与后侧的开关

这个是我画的草图，实际安装有些出入

百元的摄像头，值得玩儿下。

  总也不出门儿，前些天去了趟唐山，我那便捷式的导航觉得没有一体机方便，so就从网上花七百大元淘了个一体机，高清的，1080p的片子还真能放，开始怀疑店家宣传，其实也无所谓，我也不用它看电影，音质比原车cd强一点点（这机头竟能解码APE格式惊喜啊），但远没有斯巴鲁的好，所以呢就把斯巴鲁下移到储物盒位置，一体机有音频输出，恰好斯巴鲁有AUX输入，完美结合，用了一体机解码，斯巴鲁做功放。细节安装很方便，只改斯巴鲁的方向盘键又把中间的模式键又焊上了，别的阻值还那样，反正一体机是会学习键值的。放张最后的图吧，一体机那角角被安斯巴鲁时搞掉了，不如当初磨斯巴鲁的机头着。


.       最后在此要感谢丽友“成三皮”及隔壁熊哥“拆拆更健康”的帖子，让我受益菲浅，本人对电子是外行，有朋友的帮助下完成了作业，过程的快乐胜于结果（这好像和ML差不多耶，呵呵），总觉得作业的过程就是学习的过程，折腾的意义就在于此。

       最最后还特别感谢这款CD机的商家，每次作业前我都是要和这位盆友咨询确定一下，才使得安装顺利，没搞冒烟，呵呵。再好的话就不多说了省得有打广告的嫌疑。当然如童鞋需要对我的作业更多细节的话，我很愿意与大家分享，那里有不足的地方也希望大家给予帮助。
