2009款新君威2.4旗舰，自己动手，改装倒车影像及侧面影像！！！
2009年买了新君威2.4旗舰版，那时候觉得配置挺高的，通风座椅，2012年的今天还是项奢侈的配置。可倒车辅助设备是简陋的一塌糊涂，号称20多万的B级车顶级配置，只有后雷达，没有前雷达，没有倒车影像。2010款增加了安吉星，不怎么羡慕，2012款终于增加了倒车影像了。虽然羡慕，但是安装要解码才能在原屏幕显示，价格1500左右。真是伤不起，还是论坛车友团购价，单车外面报价4000。所以就一直拖着没装。
第一次看到侧面影像的是英菲尼迪的车。前后左右四个摄像头，光看屏幕就可以停车了。真是高科技了，后来逍客借光，也配上了全景摄像头。我第一次开上全景摄像头的车是纳智捷的D7，这车配置绝对无敌，就是品牌，发动机，变速箱差了点。当时试了下侧方停车，有辅助，效果就是完美。当时就感觉最重要的是后面和右侧的2个摄像头。可是看来看去有这个配置的车确实不多，而且都是suv车型。直到宝马新3系上市了，335i居然有这么多摄像头，包括右侧侧面摄像头。心理那个口水啊，不过价格，晕乎乎了，看看低配吧，全系就328顶配和335有这个配置，奶奶的，这配置真当是奢侈装备了。
夏天工作比较空，闲着无事老上淘宝，看到网上有卖全景摄像头控制系统。看看比较复杂，光倒车视频也有，心想买了装装吧，看了介绍发现这个屏幕有两个视频接口，那再装一个侧面的，不就完美了，反正前面的和左侧的不怎么需要。有后视和右侧侧视就够了。价格实惠啊，屏幕加后视摄像头才260，多配一个侧面摄像头120。总共380元，还包邮了。第三天就到货了，深圳寄过来的，深圳的电子技术的确牛。
不啰嗦了，下面就是安装直播。

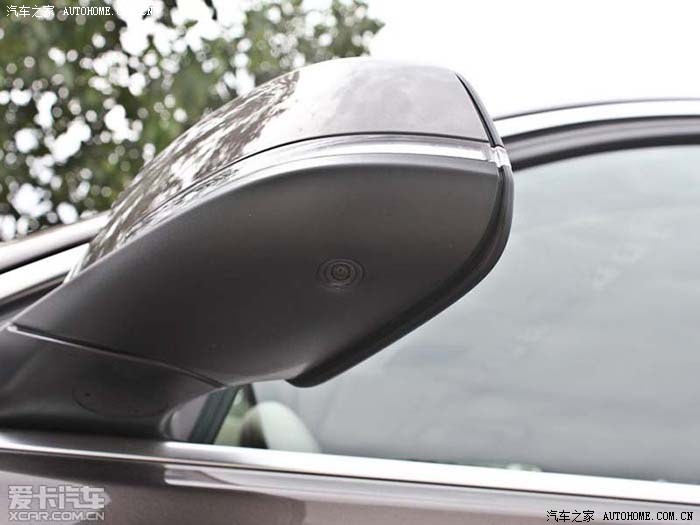

1.先看看宝马335i的侧面摄像头吧，图片是爱卡借用的。汽车之家没找到这个图片。

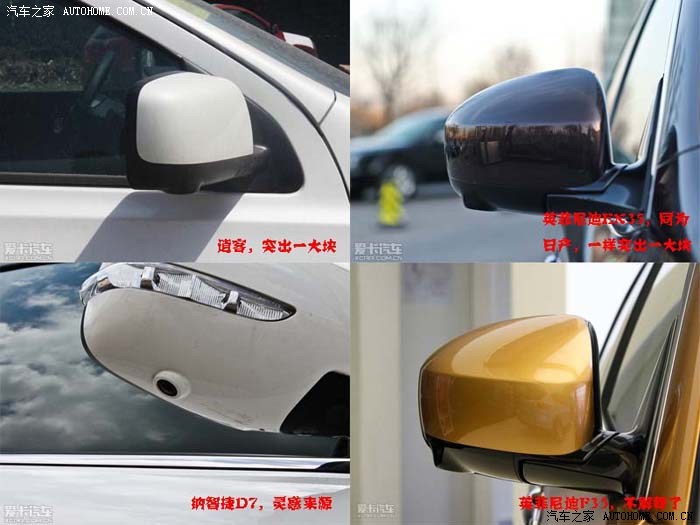

2.再看看有这个配置的四款车型，好像摄像头部分都突出一块，不好看。

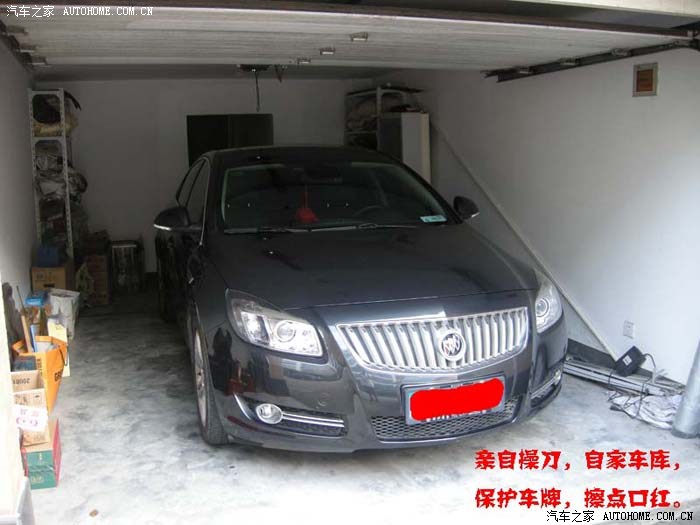

3.开工了，亲自操刀，场地是自家车库。

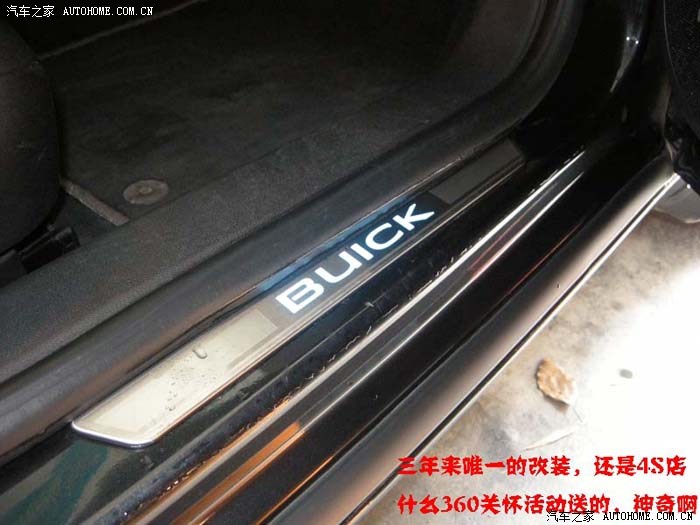

4.买了三年来唯一的改装，还是别克360关怀活动送的，***奇迹啊！

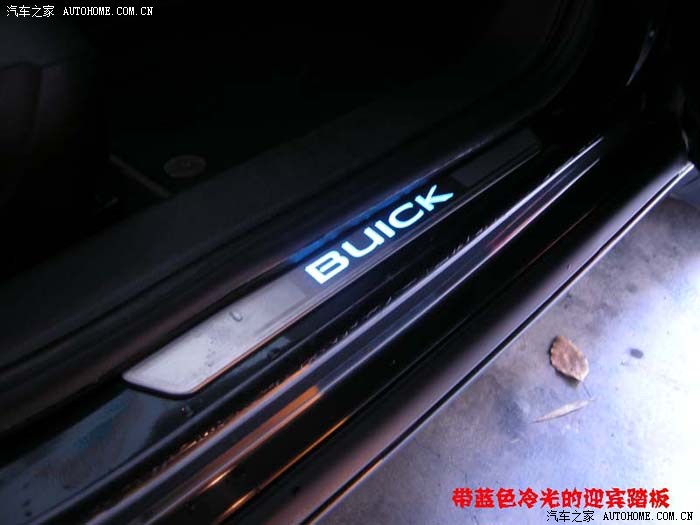

5.还是个冷光迎宾踏板。

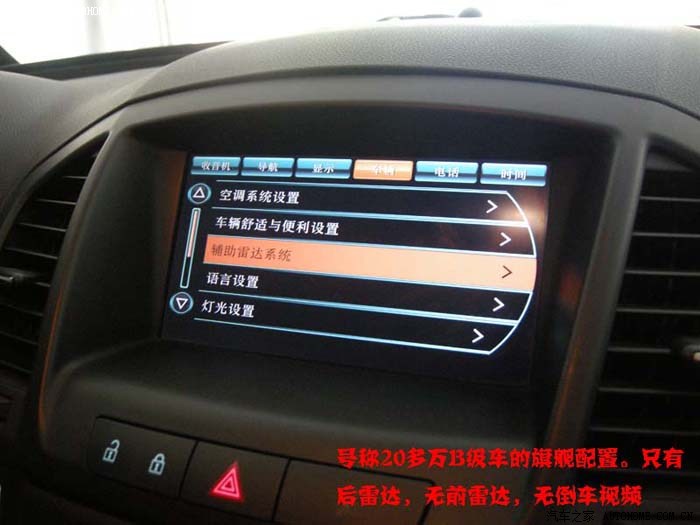

6.看看，所谓的旗舰，只有后雷达，其他都木有。

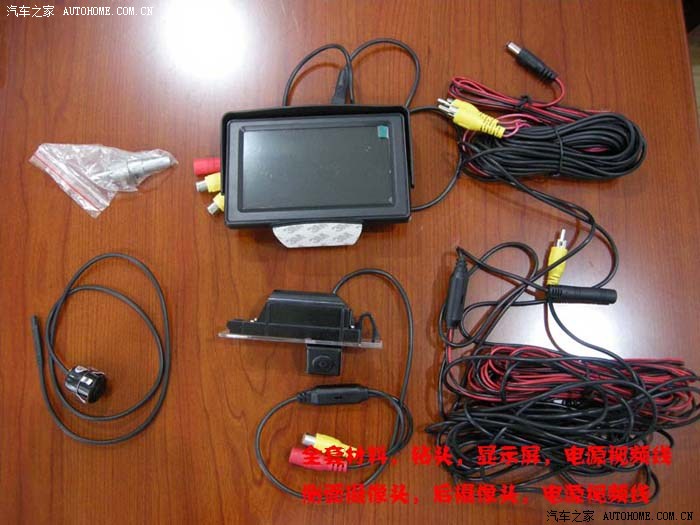

7.淘宝购来的全套设备，全家福。

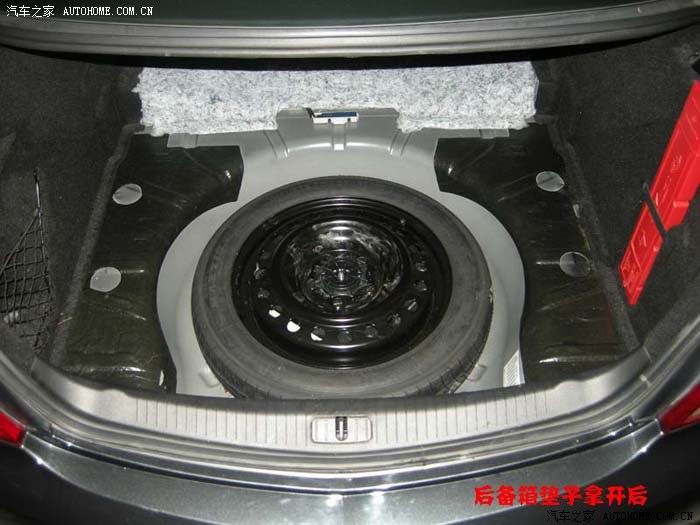

8.先装后视摄像头，拿掉后备箱垫。

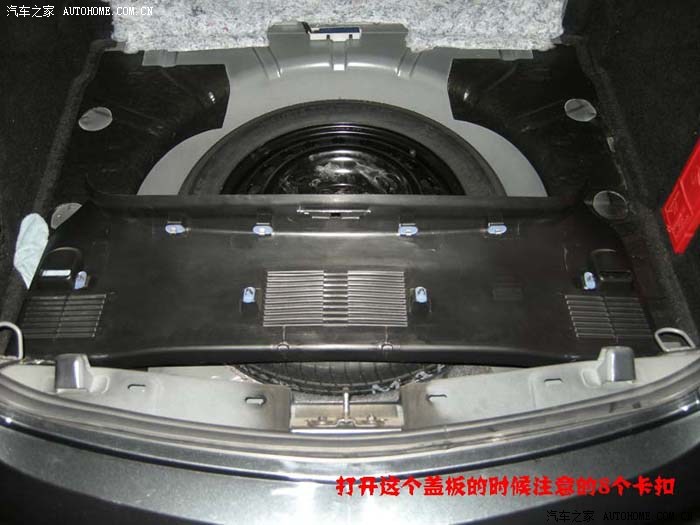

9.拆这块盖板，注意卡扣位置，别拆坏了。

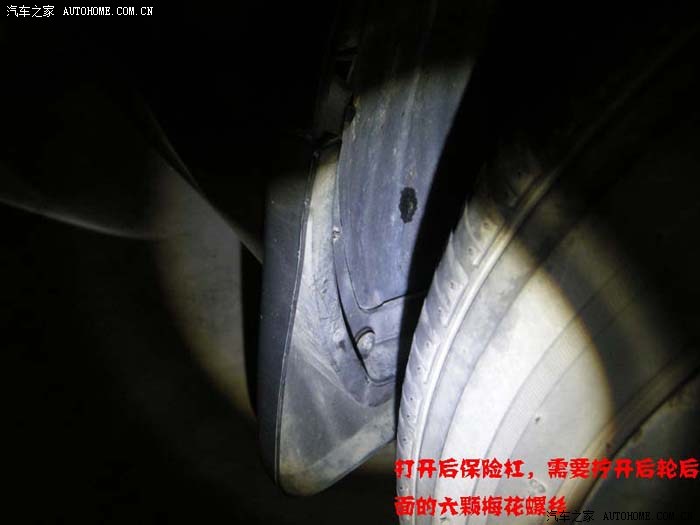

10.拆后保险杠，先拧螺丝。

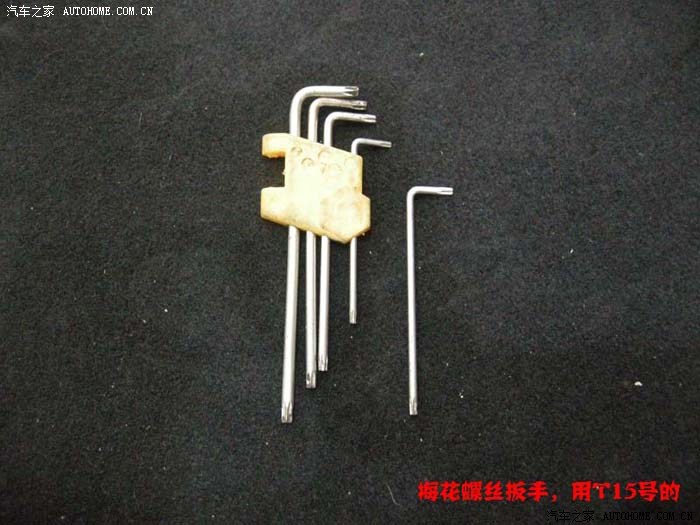

11.要用梅花扳手，T15号。

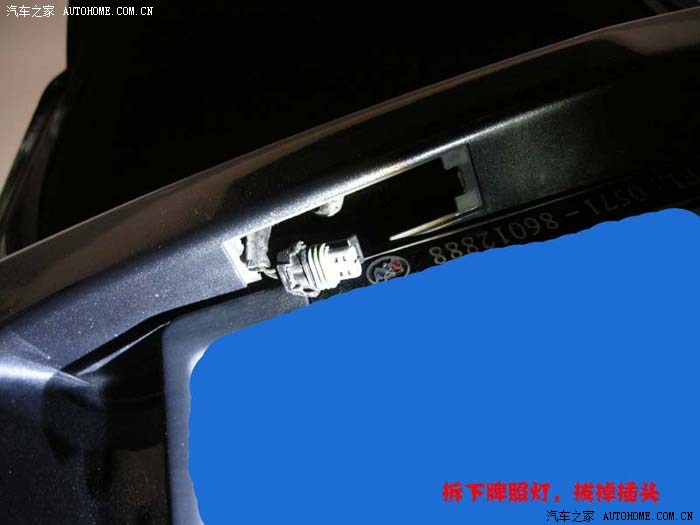

12.拆下牌照灯。

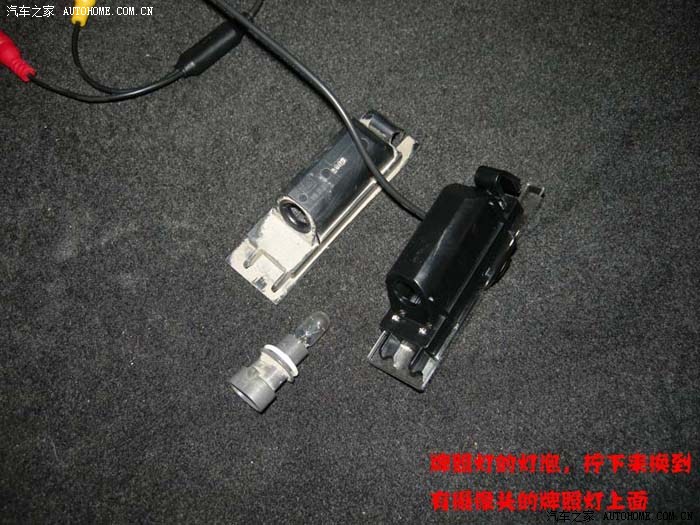

13.新旧牌照灯对比。
14.要把灯泡换过来。
15.装好，接线。电源线和信号线。

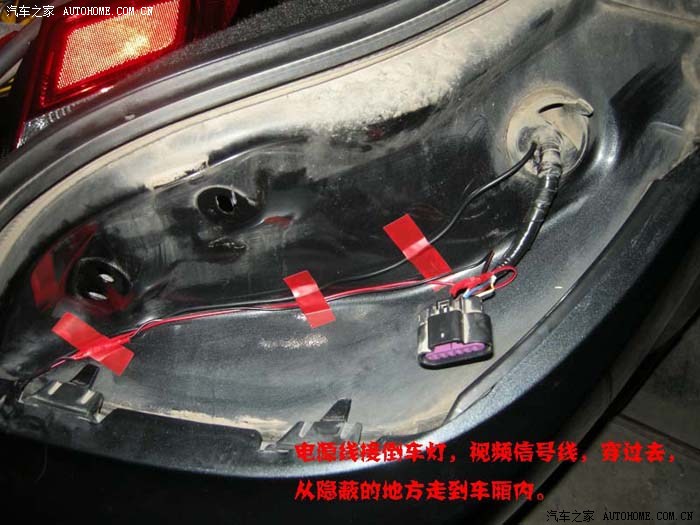

16.电源线接倒车灯，信号线穿到车厢内。

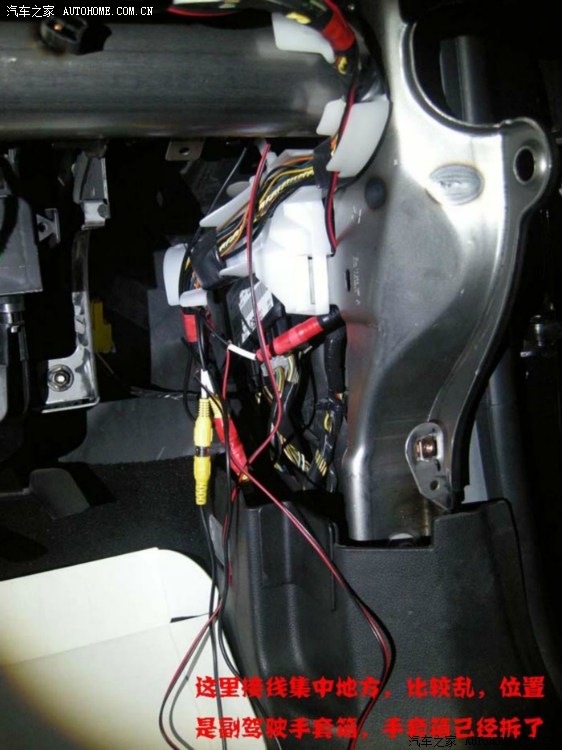

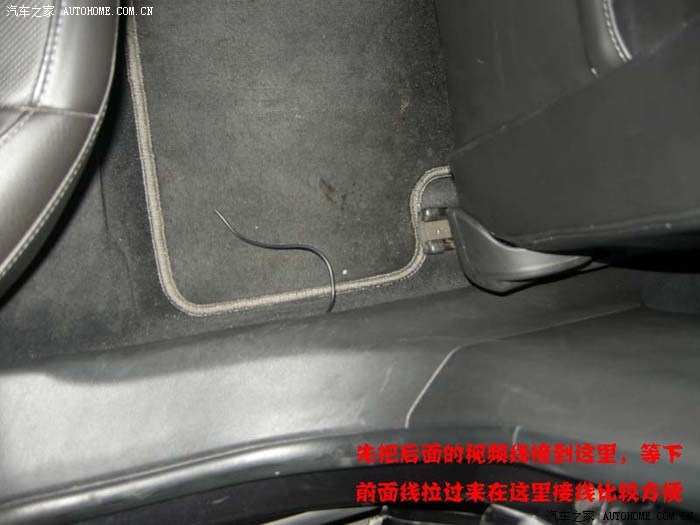

17.先把信号线走到这里，方便下面接线。
18.显示屏接线是接点烟器，这里忘记拍照了。

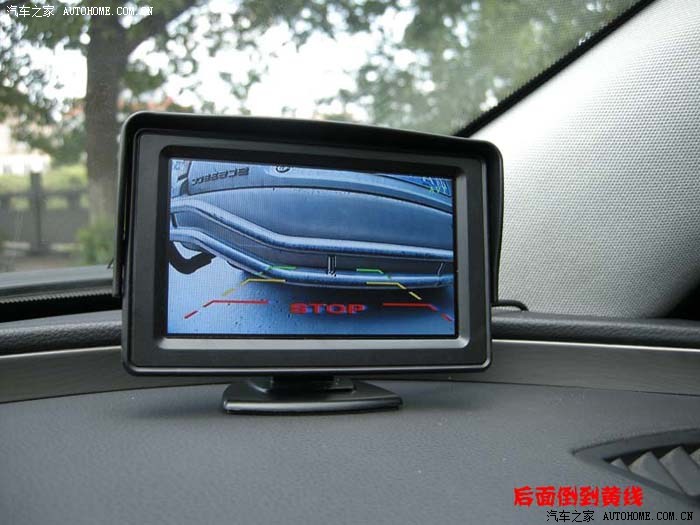

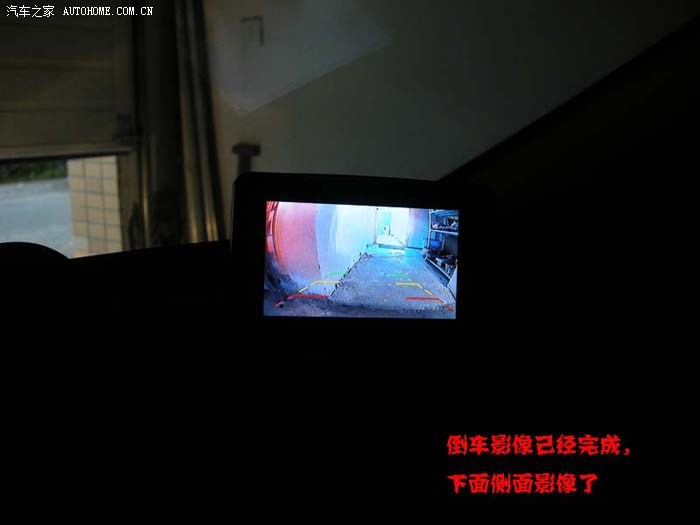

19.倒车影像已经正常工作了。
20.侧面影像，原来触发是打算接右转向信号的，后来发现难度太大。

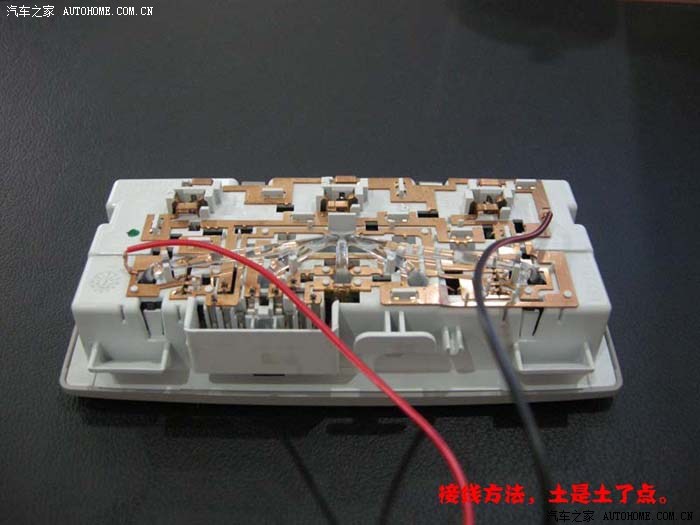

21.还是接阅读灯吧，用起来还是挺方便的。

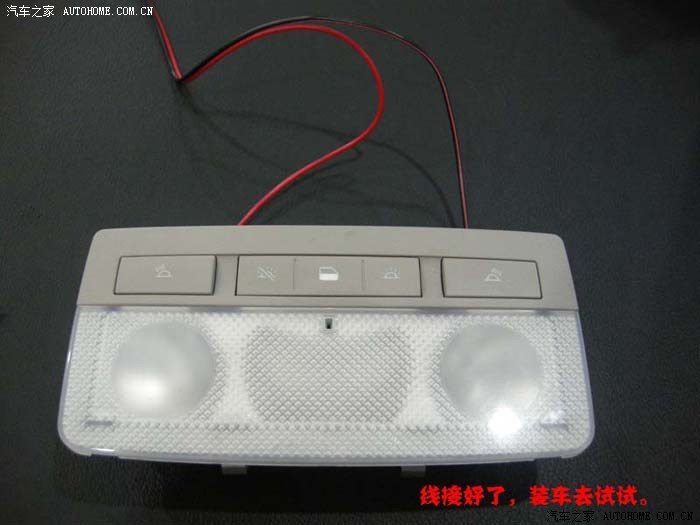

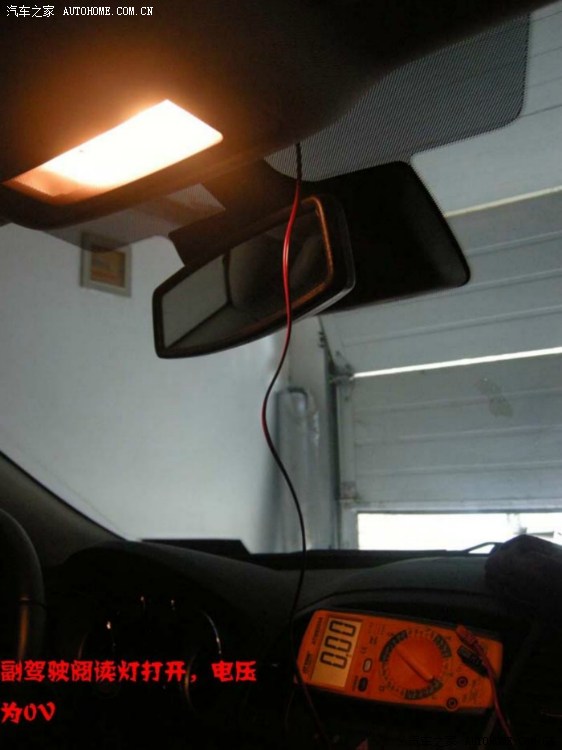

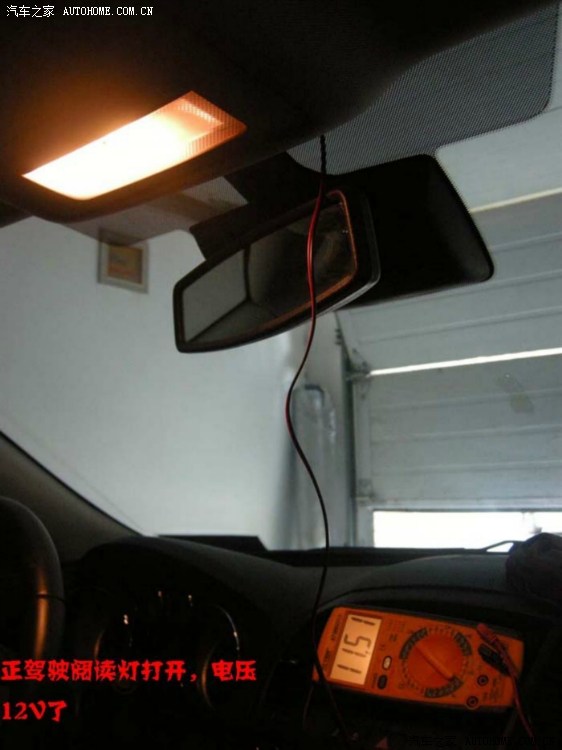

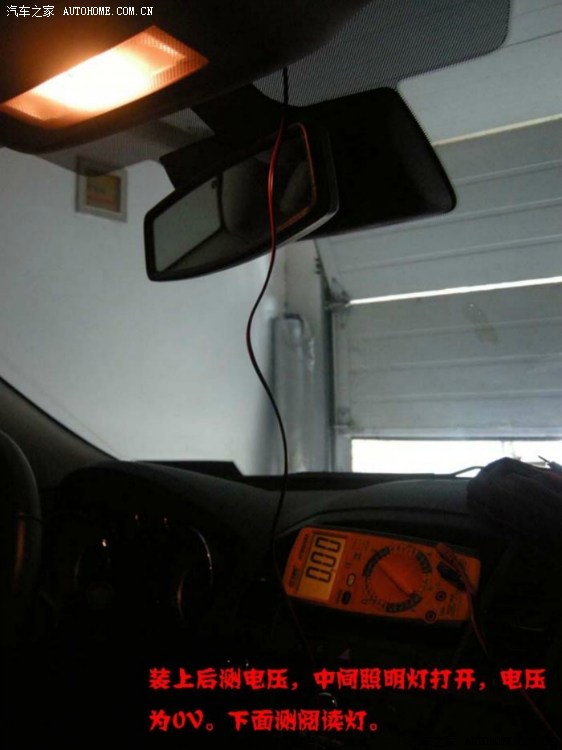

22.测试接线对不对。
23.副驾驶阅读灯还是原来作用。
24.正驾驶阅读灯就是触发开关了。

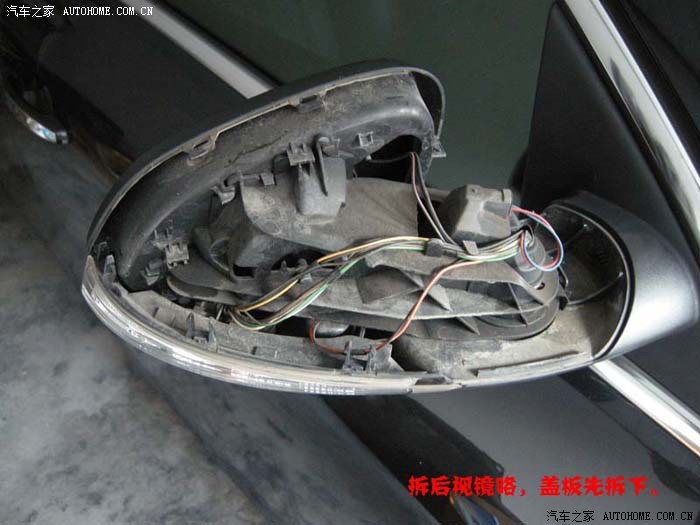

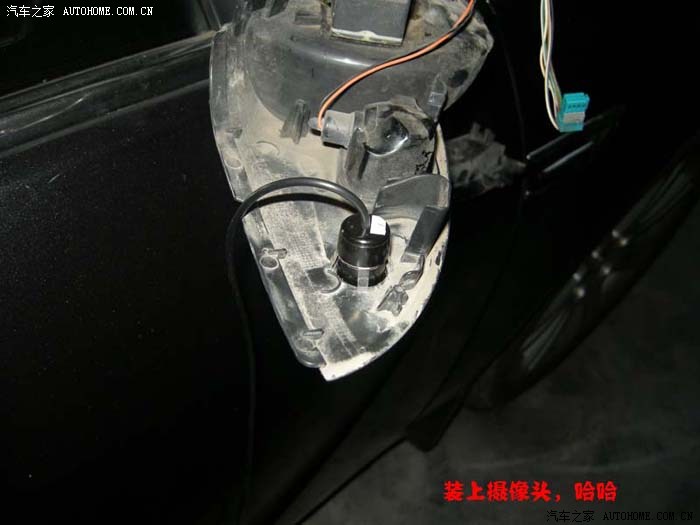

25.重要工作来了，拆后视镜装摄像头了。

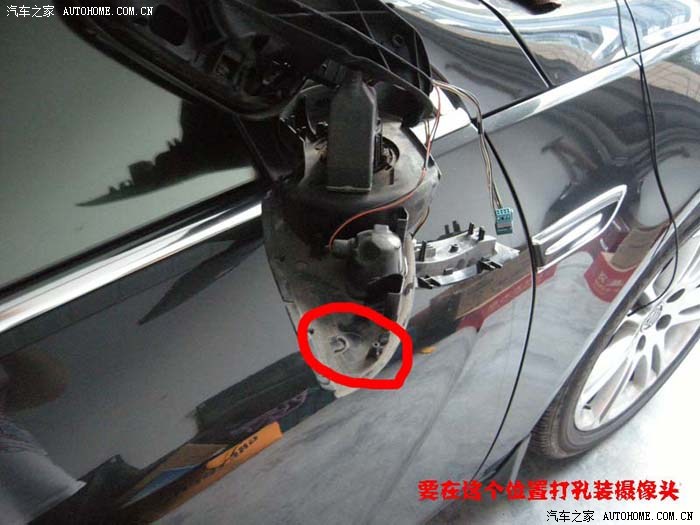

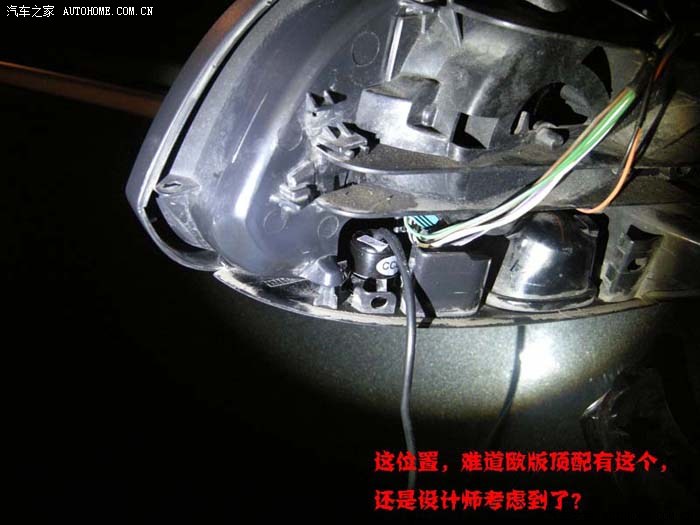

26.打孔位置还是有点空间的。
27.这个旋开，上下拧紧的，不是直接卡进去的。

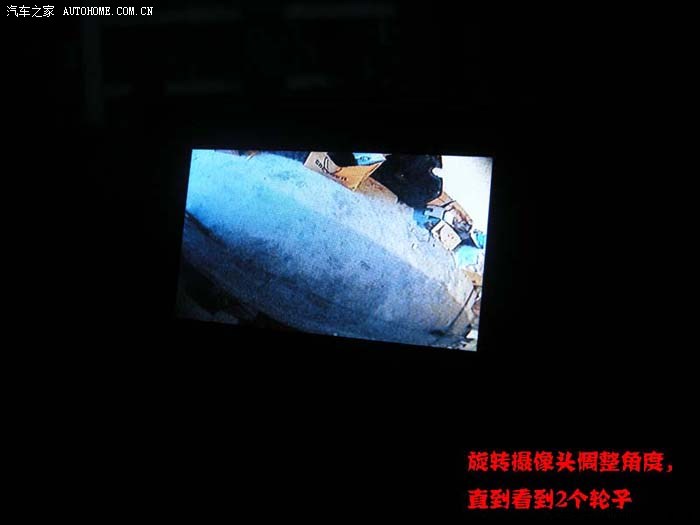

28.先调试角度，轿车不比越野车，后视镜离地比较低，要斜着才能看到2个轮子。

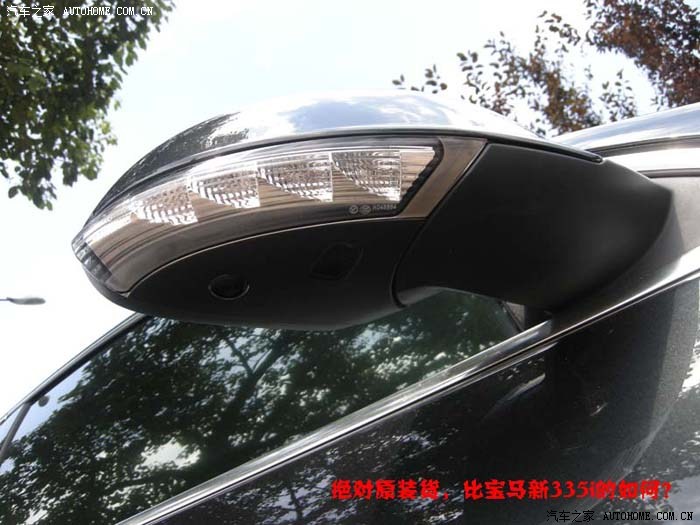

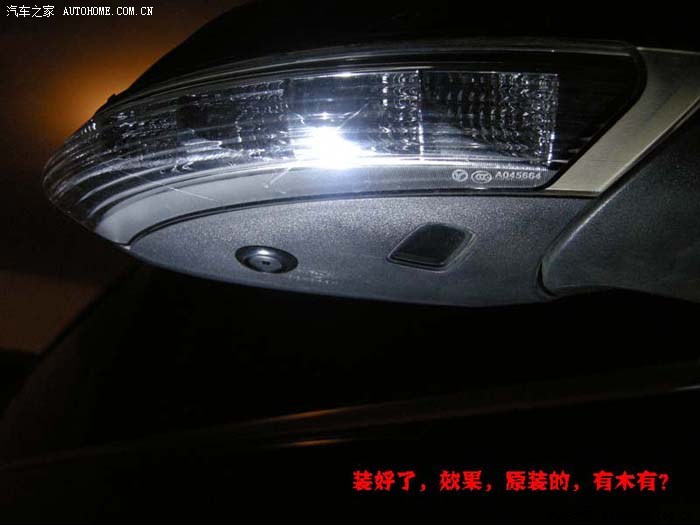

29.调好后，装回去，这位置，像原装的吧。

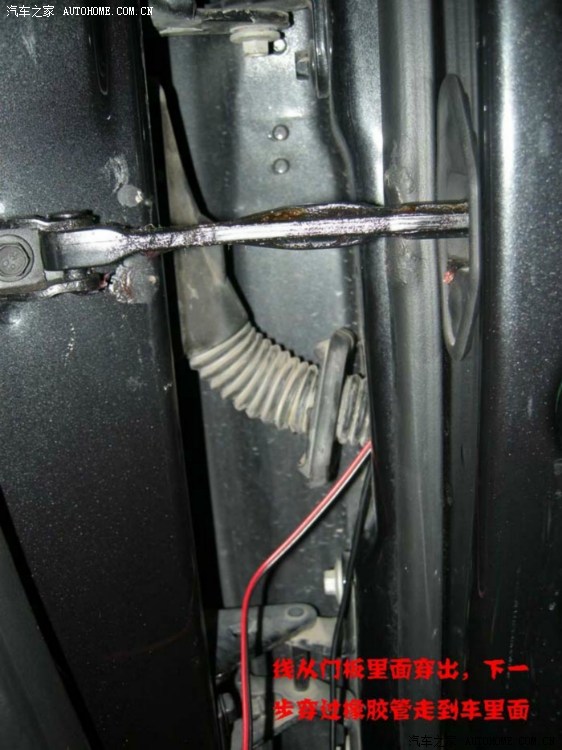

30.外面看和宝马335像不像？
31.下面要拆开门饰板了。

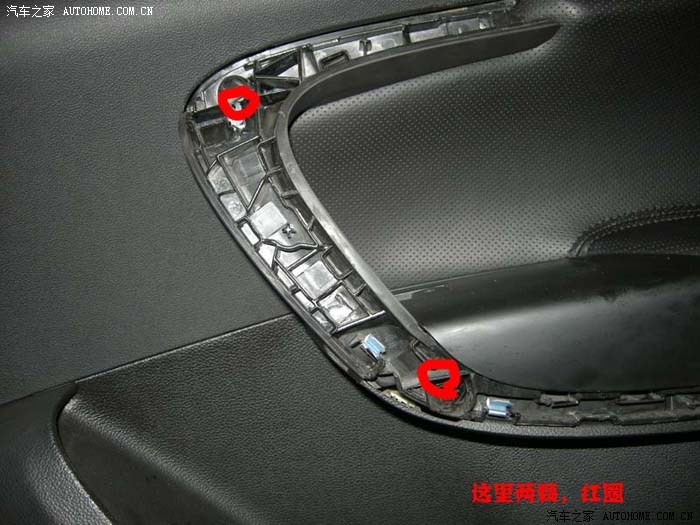

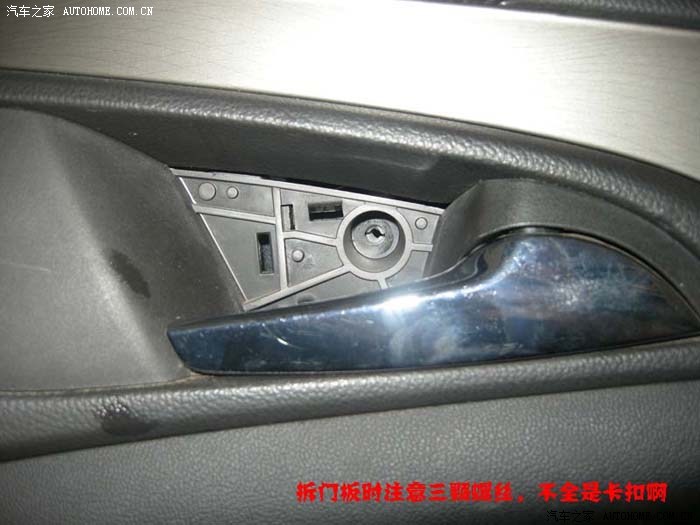

32.一共三个螺丝，其他都是卡扣。

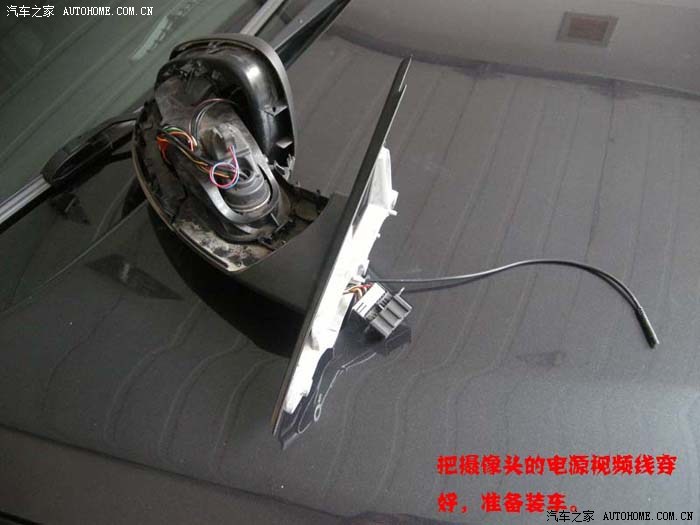

33.后视镜也拆下来，穿线。

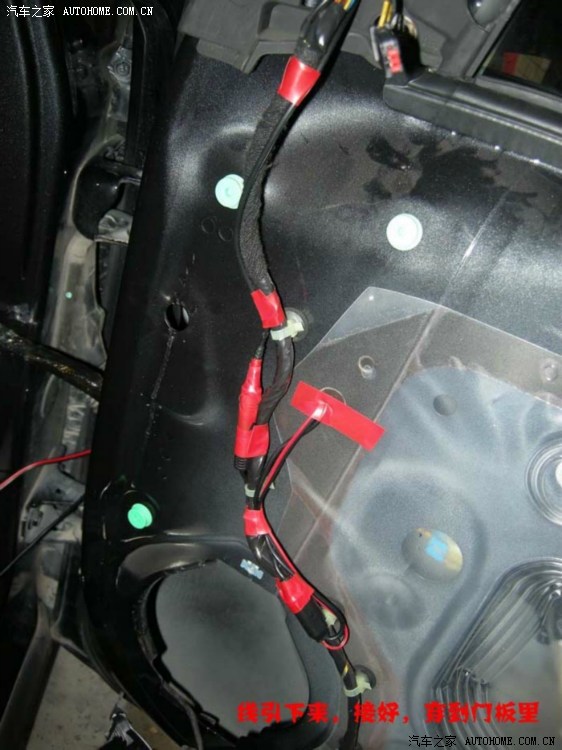

34.门内走线图。

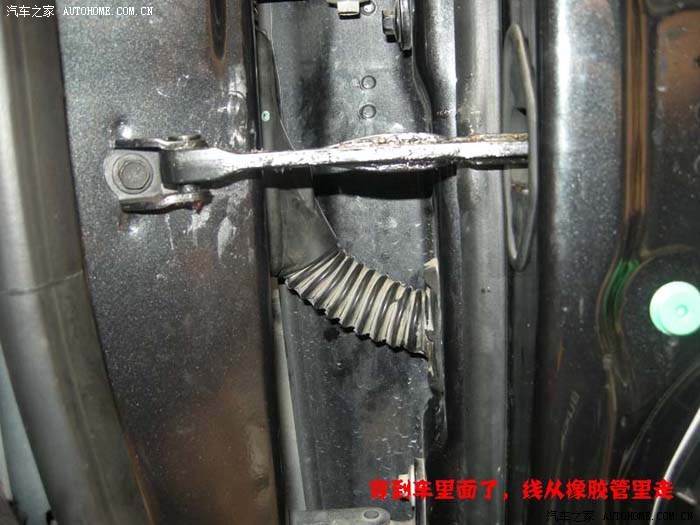

35.这个难度来了，要穿橡胶管。
36.穿了好半天，手指皮都磨破了。

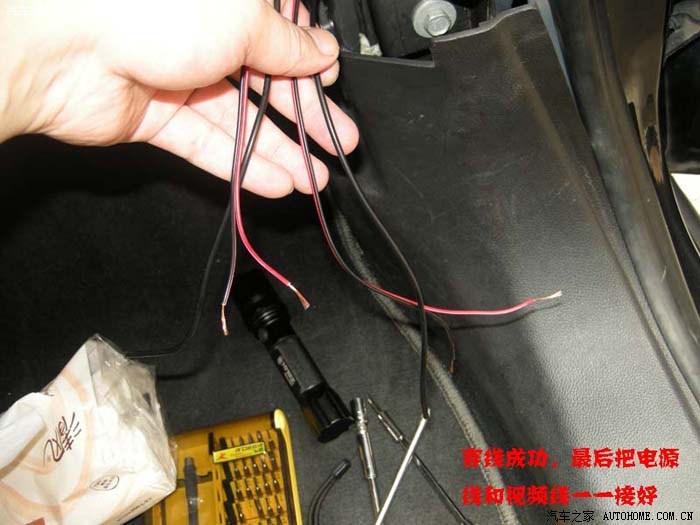

37.最后接线工作，完工了！！！！！
38.开出去试试吧！！！

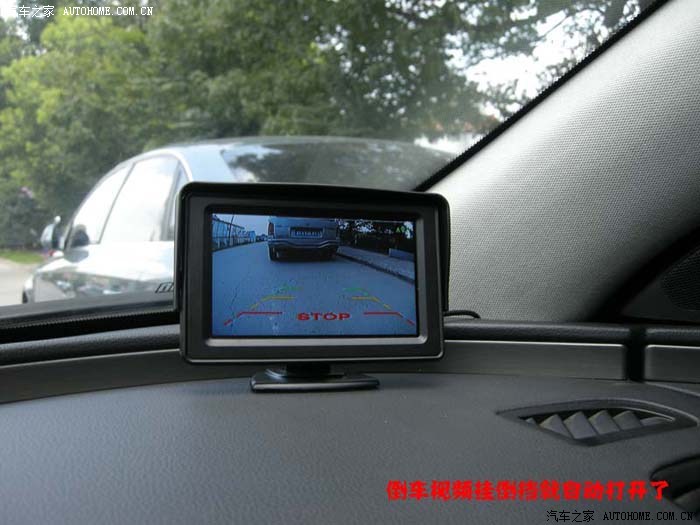

39.挂倒挡，倒车影像自动打开。
40.还是倒挡，打开阅读灯，侧面影像优先，显示侧面了。
41.关闭阅读灯，侧面没信号了，又变成倒车影像了。

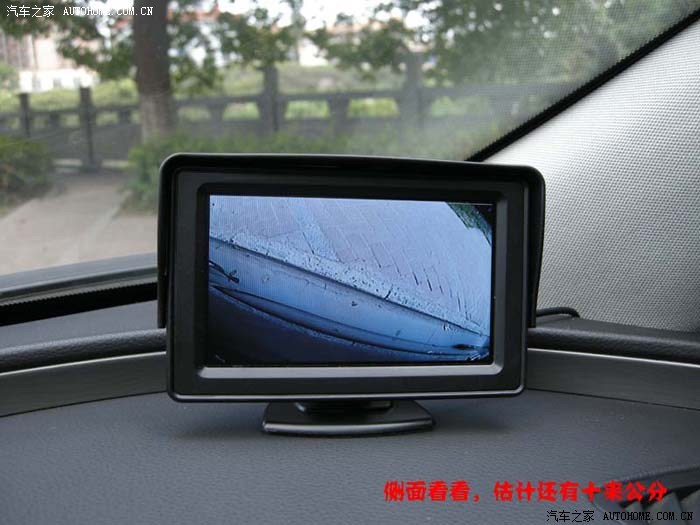

42.再打开阅读灯看看侧面效果。

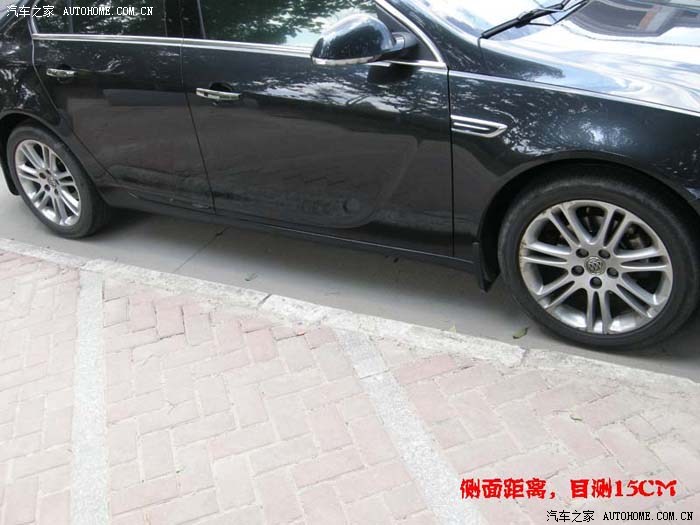

43.下车，侧面还有15cm，和屏幕上看差不多。

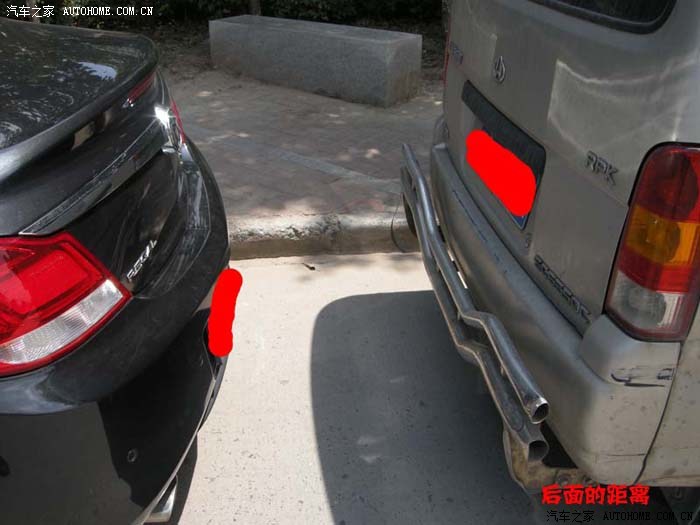

44.后面还有30cm，没倒车影像可不敢这么开。

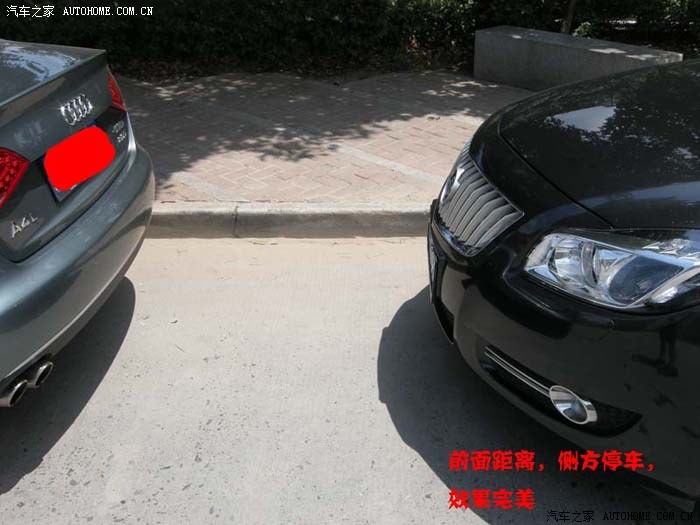

45.前面80cm，标准侧方停车啊。

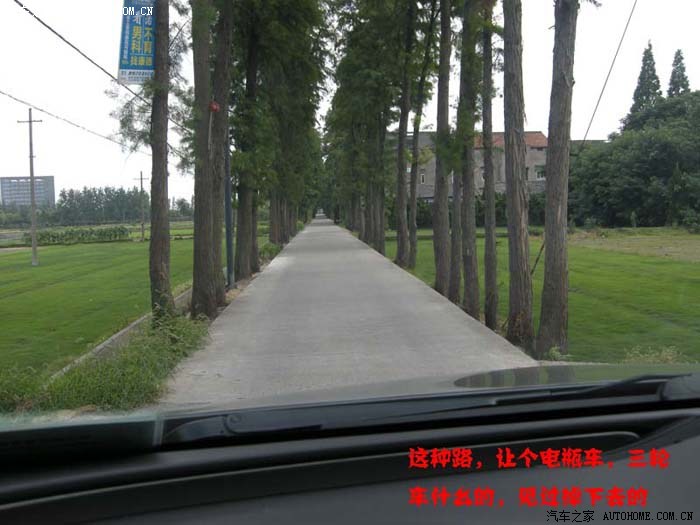

46.找条两边是田地的小路，前方要是来个电瓶车，三轮车什么的。
47.自己开，让成这样，就不敢再靠边了，怕掉下去。

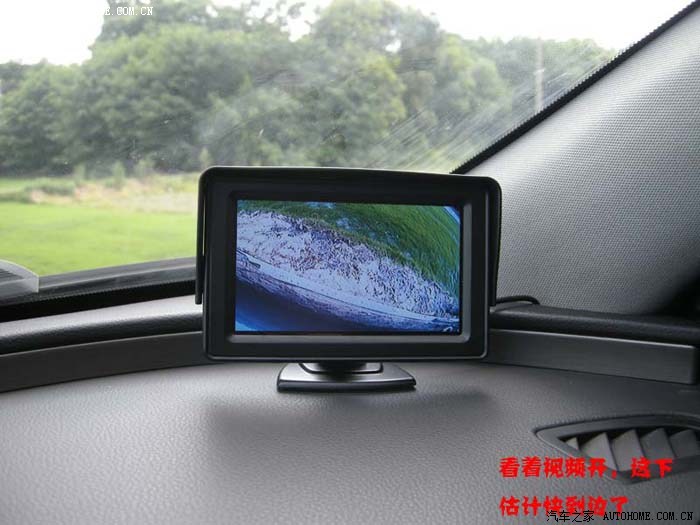

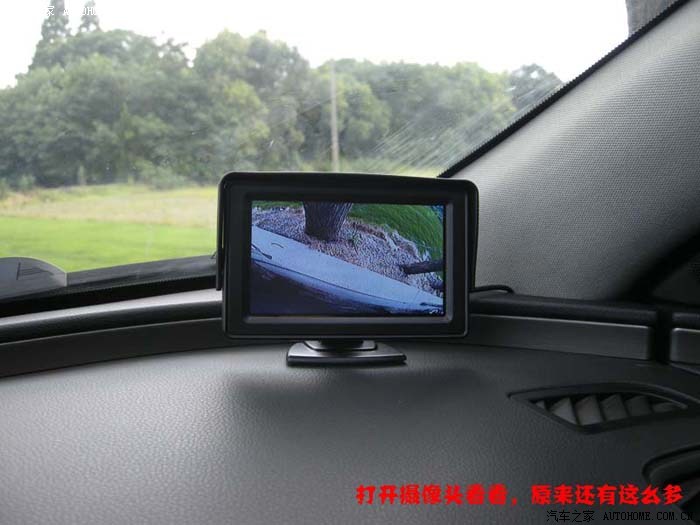

48.打开视频看，原来还有这么多。

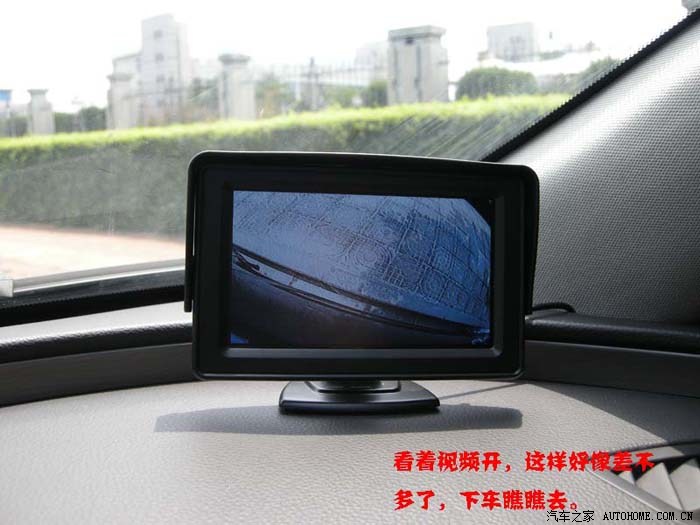

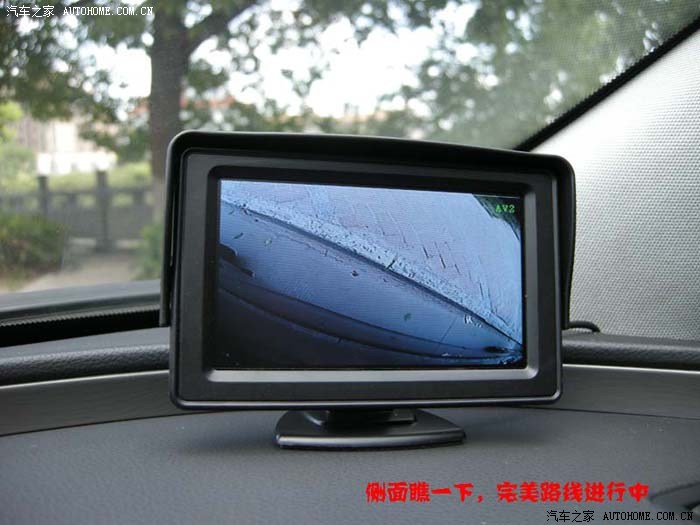

49.看着开，心理踏实。

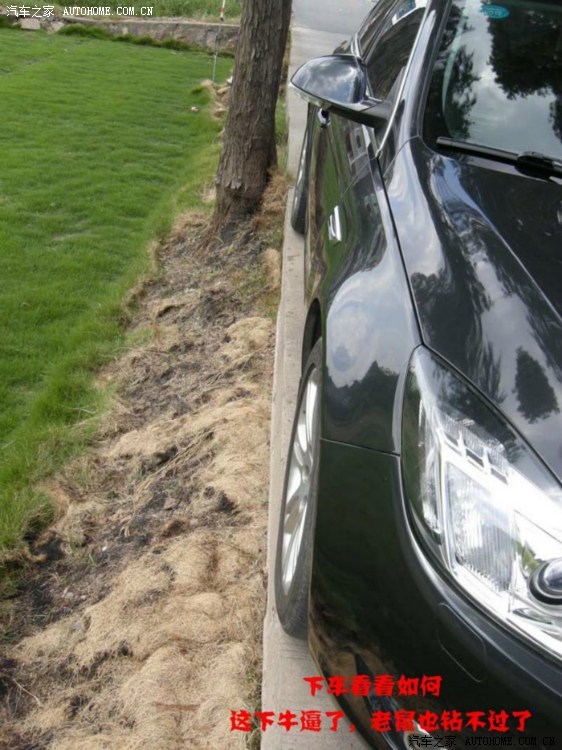

50.下车看看，牛逼吧。真的老鼠都走不过去了，还有1cm。

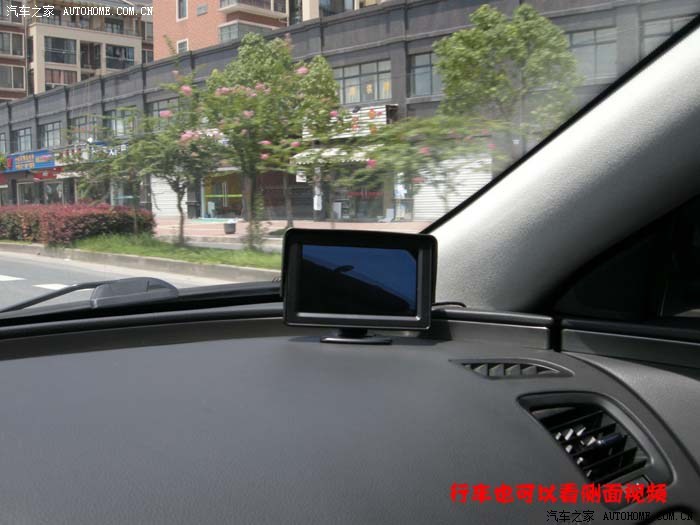

51.行车时也能看侧面视频，当然倒车视频是没发看的。
52.不管多少速度都可以看侧面视频。

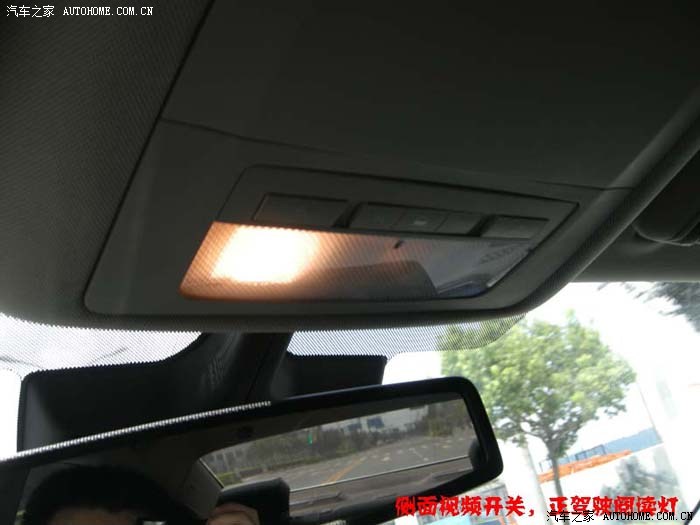

53.控制开关，正驾驶阅读灯。

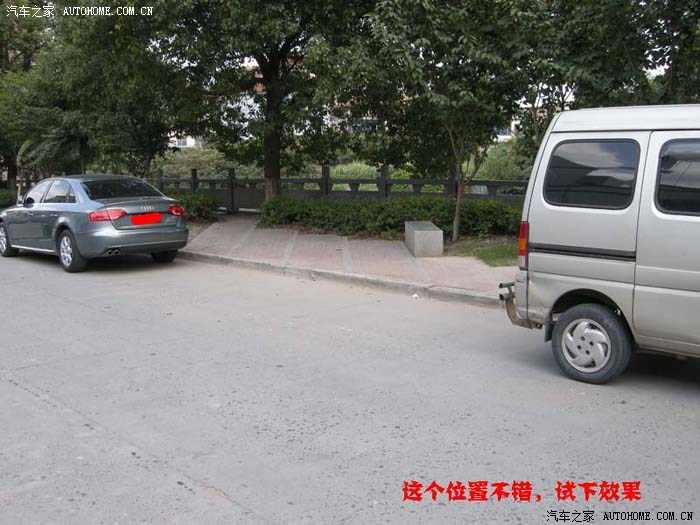

54.找个靠边停车的地方。
55.看着开，绝不会刮到轮毂了，马路牙子克星哈！！！

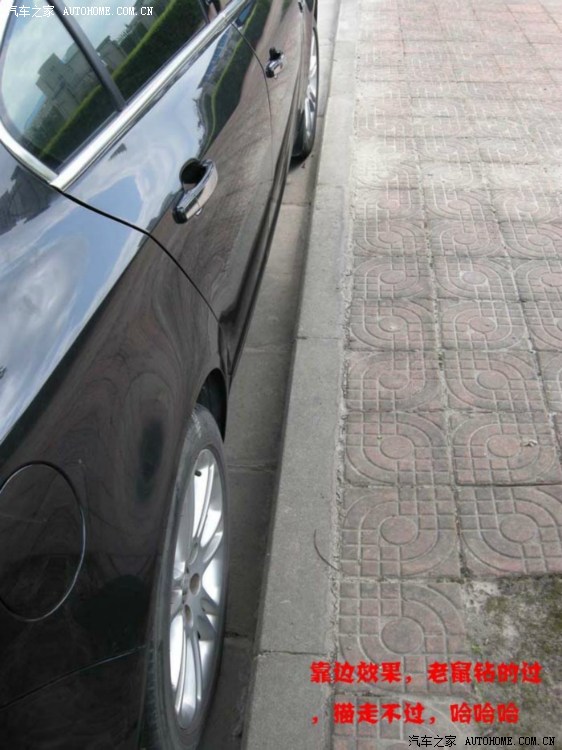

56.下车看靠边效果，这下老鼠钻过了，猫被卡住了，哈哈！！！

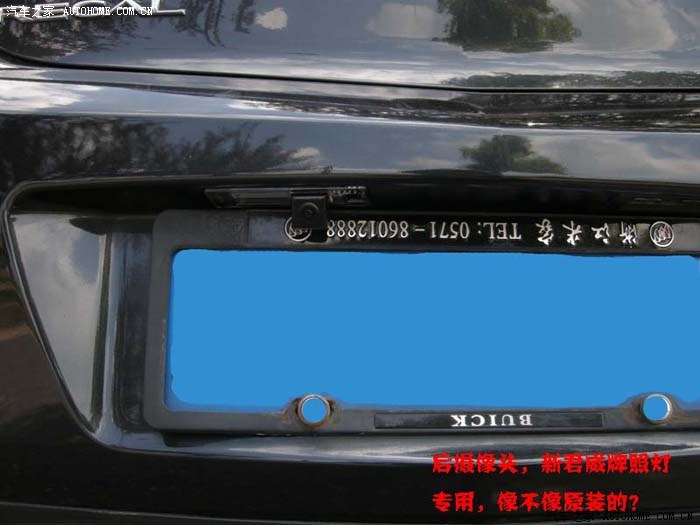

57.后视摄像头安装效果，君威牌照灯专用款。

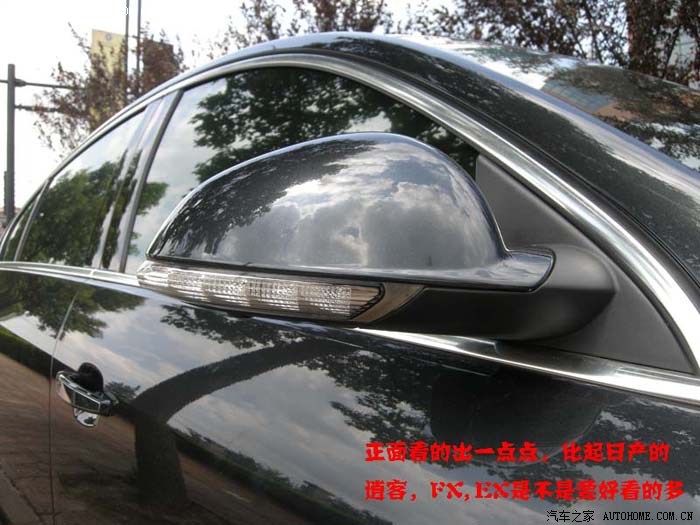

58.侧视摄像头安装效果，正面比逍客，英菲尼迪的好的多。
59.下面看，和宝马335i基本一样。

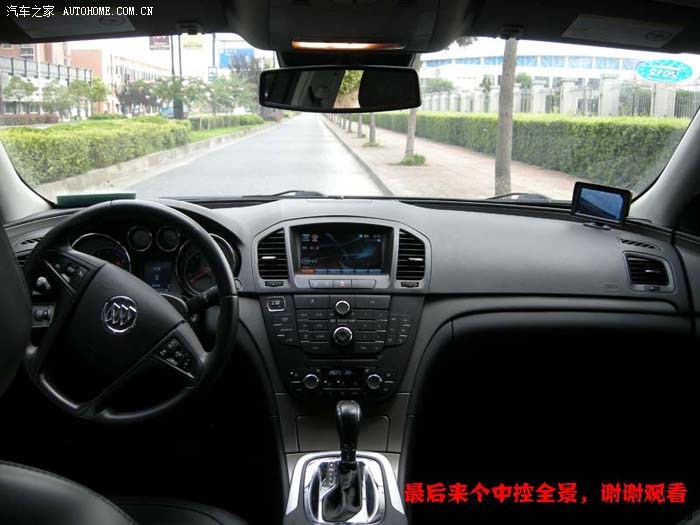

60.最后来一张中控全景。屏幕放角落也不错，不影响行车，倒车时，右后视镜和屏幕可以一起看的到。
