福睿斯低配仪表盘 巡航灯点亮 步骤

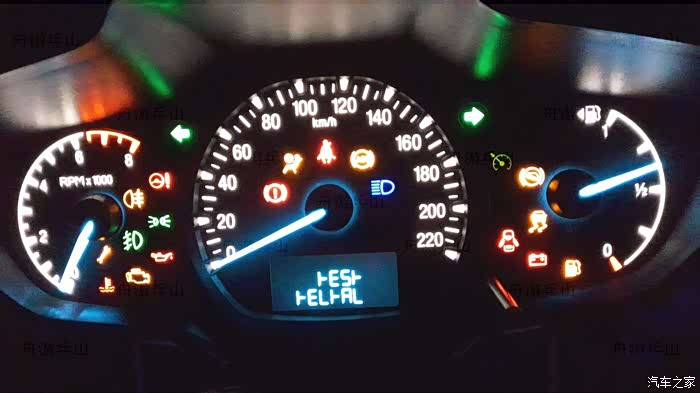

先来张完美的 这个是第2次焊接灯珠时候 搞好的 记得要买贵些的2元左右的 千万别走弯路 1210贴片LED灯珠 翠绿色
这个图 巡航灯 灯珠就是便宜货4角钱的 垃圾货 很暗 白天看不清楚 对比下 车友们

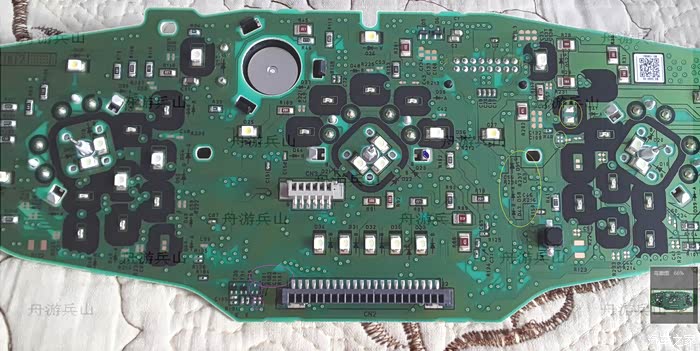

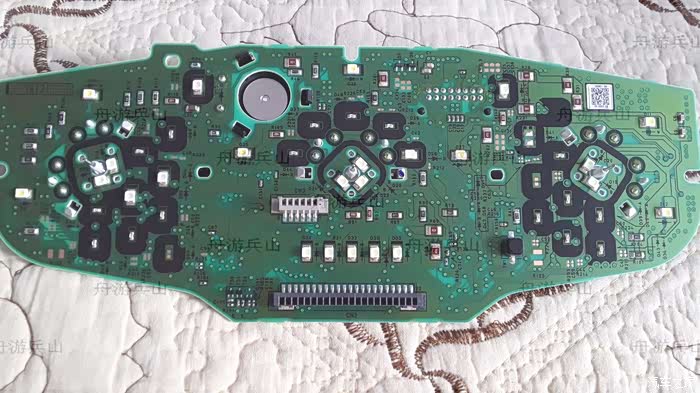

仪表盘 正面

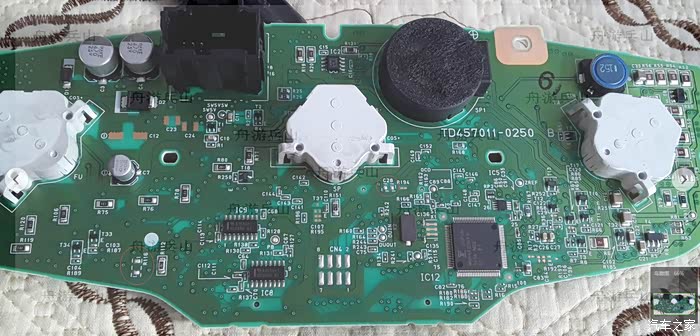

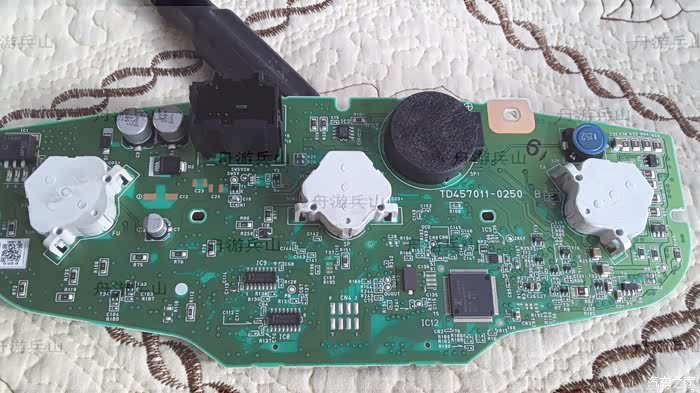

仪表盘 背面
正面 3处焊接 1处 中间左下角 2处 右上角 3处 右上角

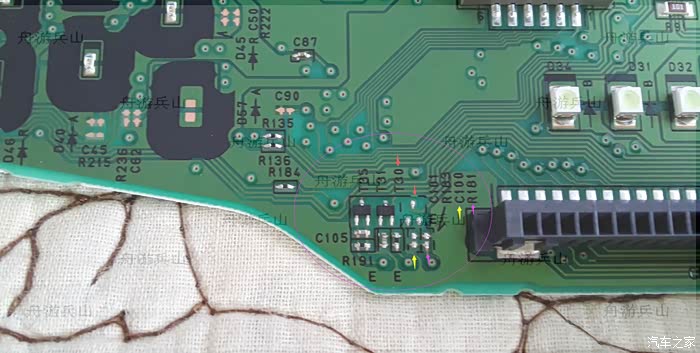

正面 中间 左下角 三极管T30 原厂是ZTS（J3Y代替就可以） 电容C100（贴片电容0402 1uf） 电阻 R181(0402贴片电阻10K)

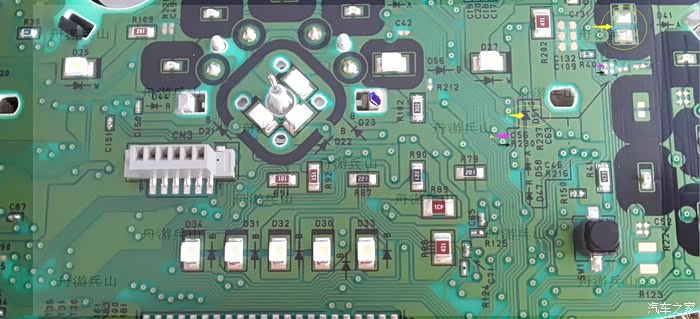

正面 右上角 2处焊接 灯珠D51 (1210贴片翠绿色 有缺口的一端 正极 向上 ) 电容C56 （贴片电容0402 1uf） 与电阻R230（贴片电阻0402 1K）并联

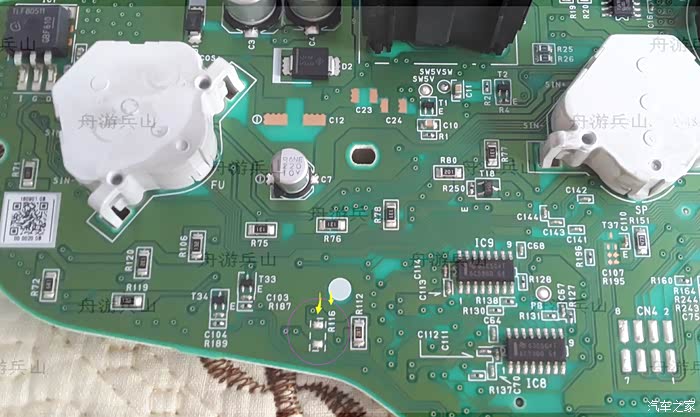

背面 焊接3处 左 中 右
背面 左下角 电阻R116 （贴片电阻0805 1.2K）

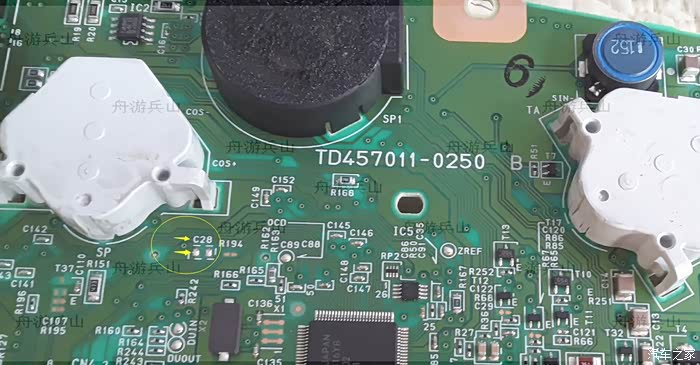

背面 中间 偏右侧 电容C28 （贴片电容0603 1uf )
背面 右下角 电阻R186 （贴片电阻0402 10K）

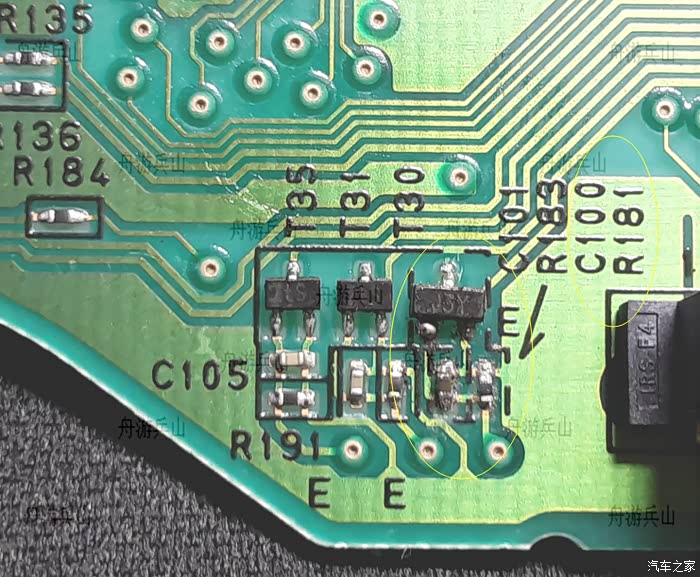

正面 左下角

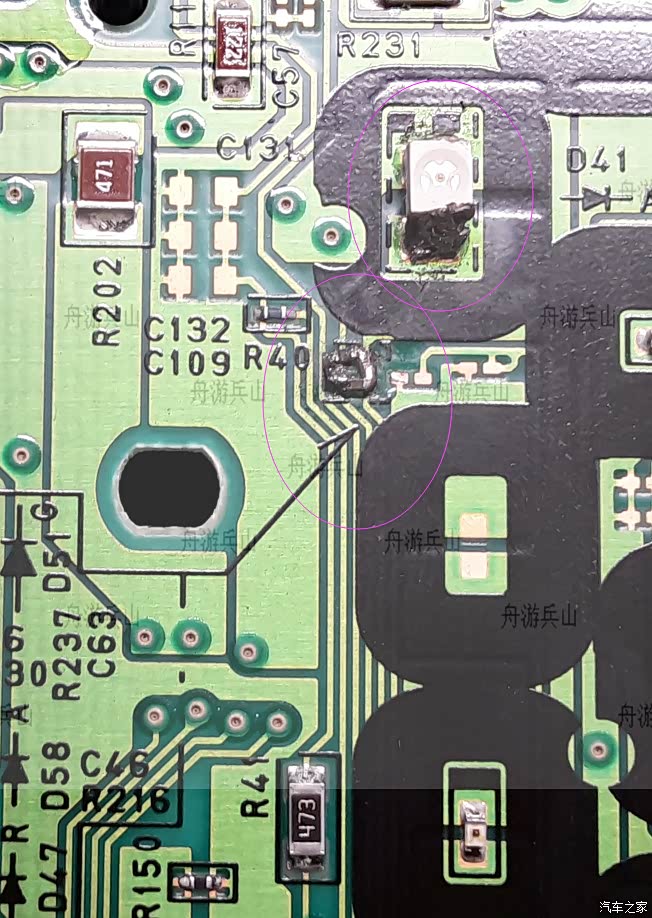

正面 右上角

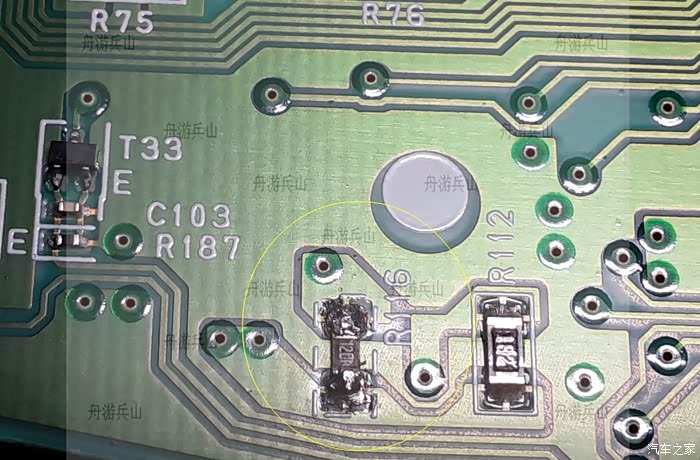

背面 左下

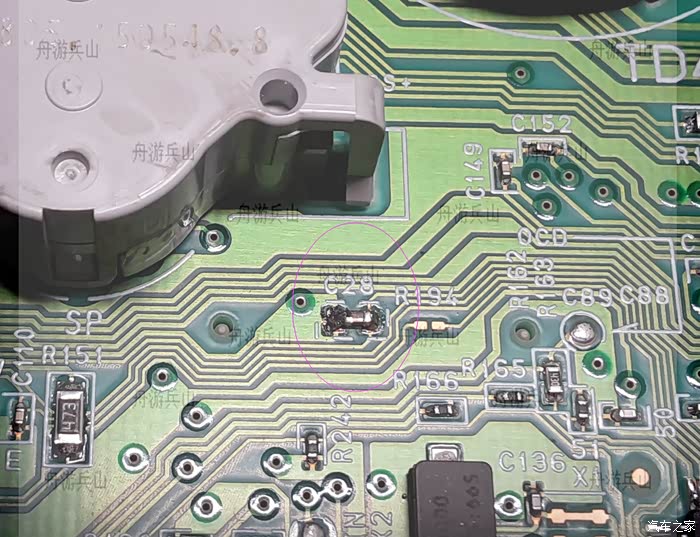

背面 中间

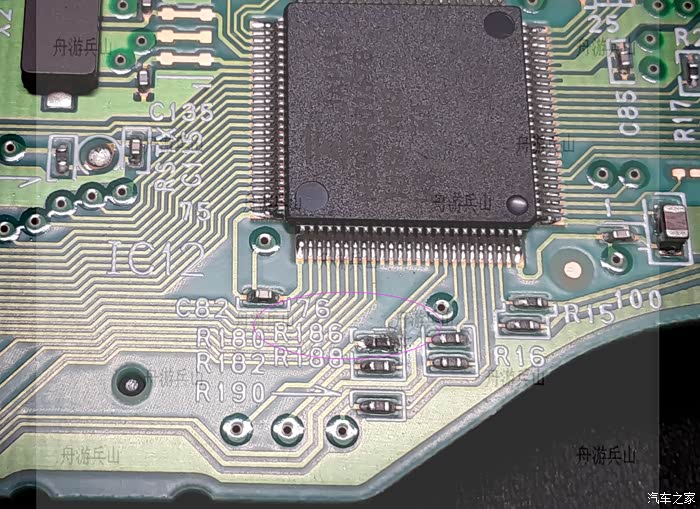

背面 右下角
一共需要9个电子元件 。（1 1210贴片LED灯珠 翠绿色 一个） （ 2 NPN三极管ZTS（J3Y)一个 ） （3 贴片电阻0805 1.2K 一个） （4,5贴片电阻0402 10K 两个） （6 贴片电阻0402 1K 一个） （ 7 贴片电容0603 1uf 一个） （8,9贴片电容0402 1uf 两个）
定速巡航灯 试用一段时间 一切正常 巡航灯 完美 感谢坛子里的 朋友们 希望更多的福友 能够成功 。。。
定速巡航灯 试用一段时间 一切正常 巡航灯 完美 感谢坛子里的 朋友们 希望更多的福友 能够成功 。。。
