【强烈要求置顶】行云流水4代在北斗星车里的终极安装方法

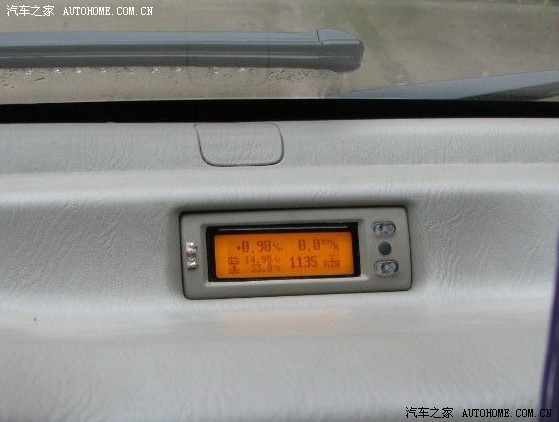

先发个效果图片给大家看看！有兴趣的朋友可以跟跟帖支持一下啊！
这个改装的突出之处在于，3个按键都接出来了，光敏电阻也接出来了！

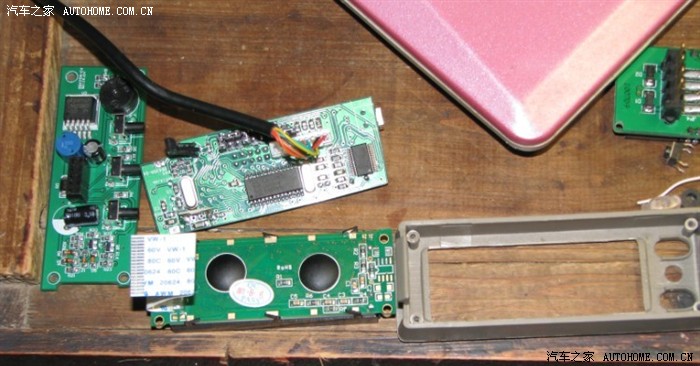

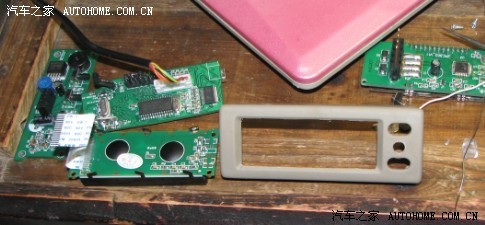

这是行云拆开后的3块电路板，和原始的电子钟的盒子（按键的中间已经开了一个洞）

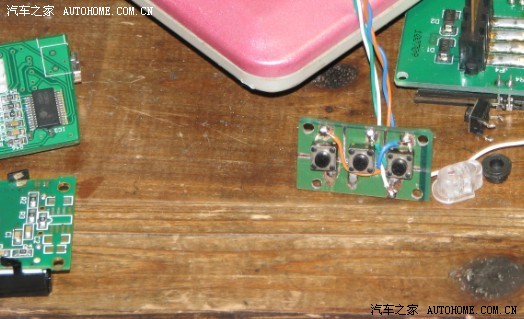

这是手工制作的一块小电路板并且焊上3个微动按钮，3个按钮4根线（公用地线的接法）

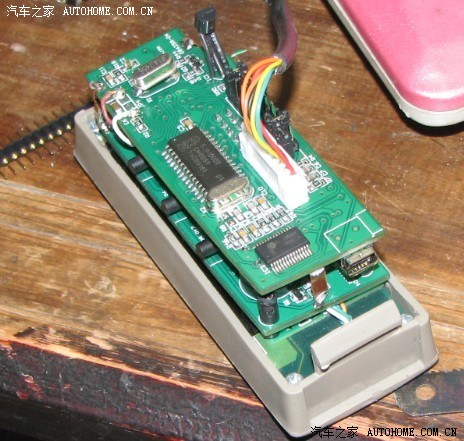

下面是装配好后的背面样子（其中的棕、棕白、2根线是接面板正面的光敏电阻用的）

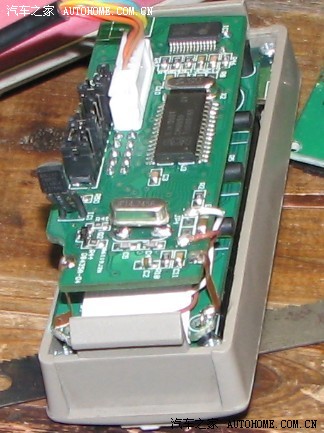

光敏电阻的两根线焊在原来的地方，还有最后一层板和前面一层板是用排插连接的很松容易掉下来，所以本人做了3根铜皮的拉筋焊接的如图

装好后就可以直接扣到车上了，改装主要是要注意静电，焊接用焊台，手上的静电也要主要，改装一定成功，有不清楚的可以再问。

最后再谈一点改造经验，改造过程全部用螺丝原孔固定，想恢复电子钟的话只要拆下直接装回原电子钟液晶就可以了，还有在改制的过程中建议不要用热熔胶固定1、以后拆卸升级麻烦 2、夏天阳光直射的时候温度经常会达到60-70度以上的，这时热熔胶已经快融化了，附着力就小容易掉下来！

本人在中国星友的论坛上也发了该贴！哎！可惜人气不行，半天没见回帖。哎只能在这里再发一次了。

本帖发完！在此也感谢qq 行云4代显示器交流 群的群主 北斗星@行云 对此项工程的支持！
