应车友要求,放上四路车载监控实际效果图

    自从上个月发了一篇名为"小昊子最新靓照-生活中有你更精彩"的帖子后.有不少车友对车载监控部分的介绍很感兴趣,有不少询问细节的.在此我补发些说明图片让大家具体了解下,可以参考我的上篇帖子.

借这机会还是发个信息寻找想买我昊锐的车友,最好周边过区的哦,请大家帮忙哦,QQ:1551277001

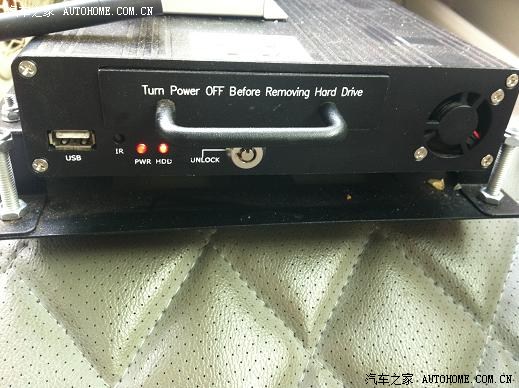

车载四路监控主机,带减震.优点是记录时间长又稳定.可使用笔记本硬盘,100G硬盘四路摄像可连续记录10天备查内容.

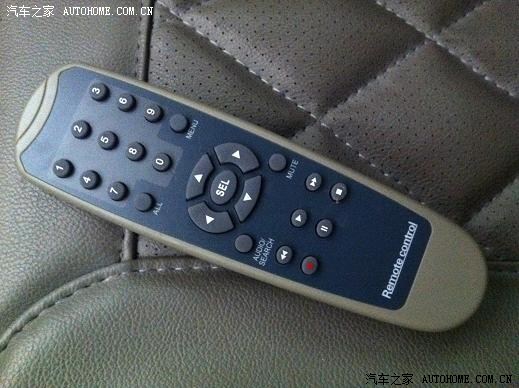

控制监控切换的专用遥控器,想看哪个画面可以用它转换和设置

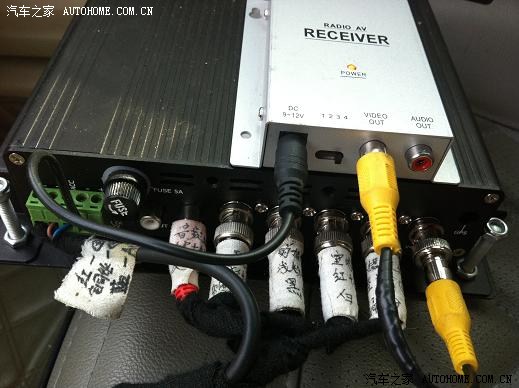

监控主机的背面,繁杂四路输入和输出插头,这种插头式的优点是主机可以随时取下来,还有一种后面是直接接线的,安装要方便些.

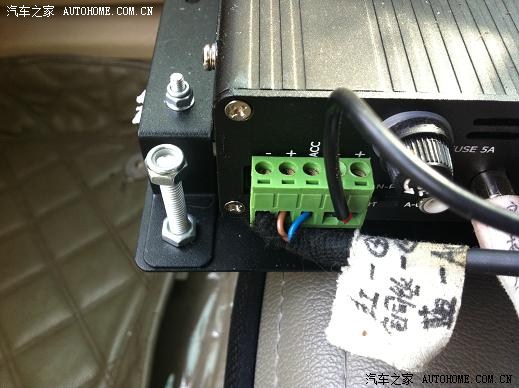

主电源接线柱,ACC接启动线可以实现停车熄火后监控主机延时关机,有效果保护硬盘.如果想实现停车后监控继续工作就在ACC接线上设置个开关另一路接到常电就可以了.

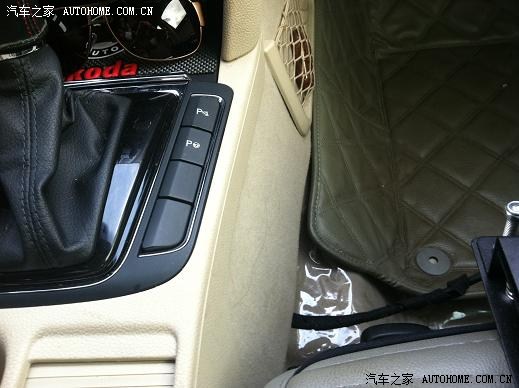

监控主机安置在副驾座椅下方,线从中控右侧走

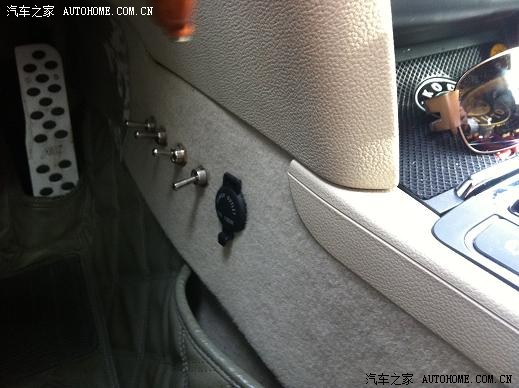

驾驶位侧面的监控ACC转换开关(实现停车工作和只在行驶中工作的转换)和常电电源,及其它的一些功能开关.

下面来看来四路摄像头的实际工作情况吧.因为手机拍的效果不太好实际是很清晰的.

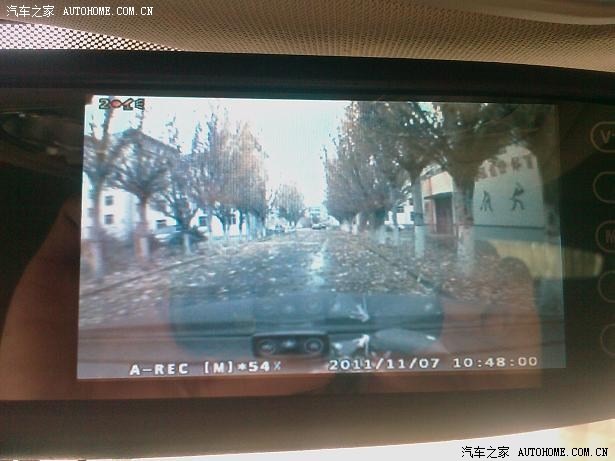

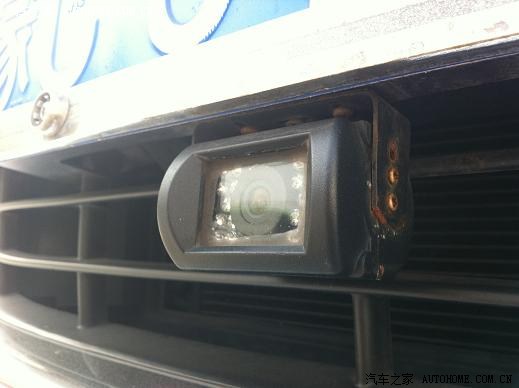

前杠摄像头(标准镜头)位置及显示器显示效果(主要作用是记录前方车辆和行人的情况)

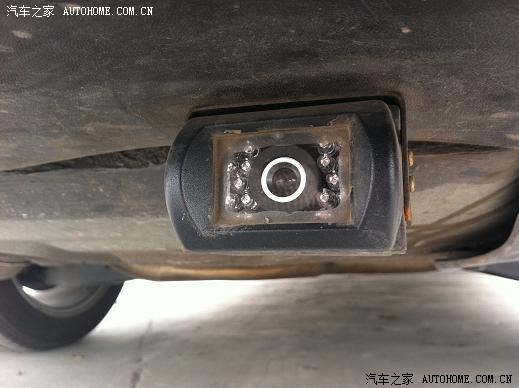

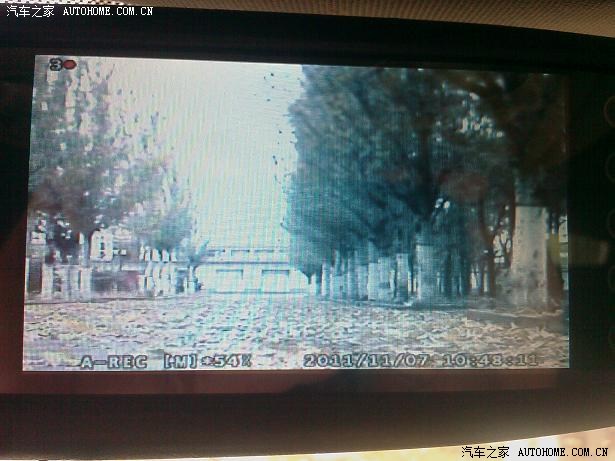

后杠摄像头(用6MM焦距镜头焦距大些可以及时发现远方靠近的车辆,焦距太大的缺点是视角范围就小了)位置及显示效果,主要作用是常开做为后视镜辅助和平时记录后方车辆及行人情况.另外说明一点这个摄像头显示的内容我设置在显示器上车子启动后是常开优先显示的,为了行车方便

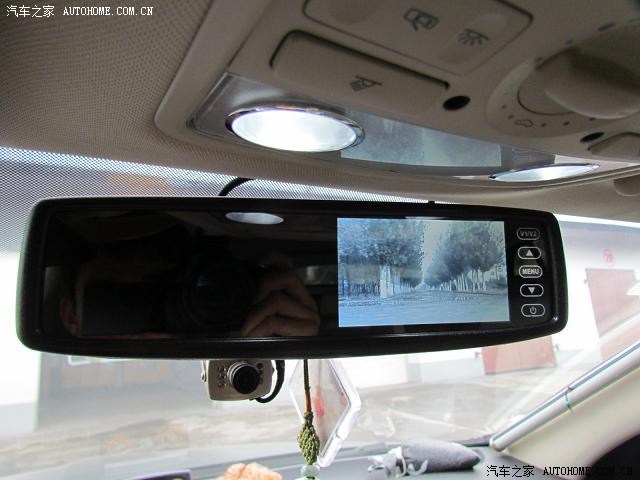

车内前风档上安装的前视摄像头及显示效果,注意仪表台上放置的物品也是能拍到的,重点是观察车前部机盖周围的行人和车辆情况,这对于碰瓷和防止人为破坏很重要.

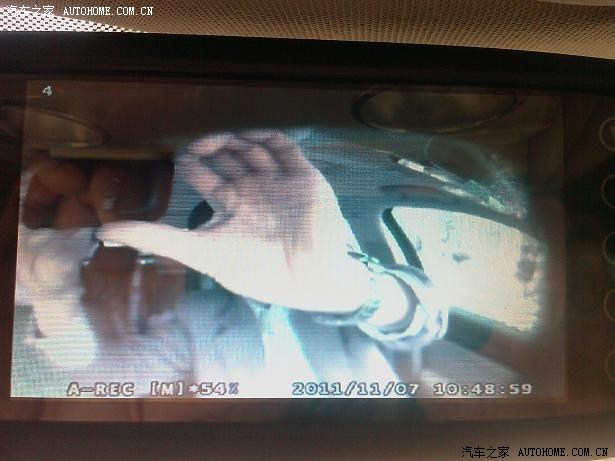

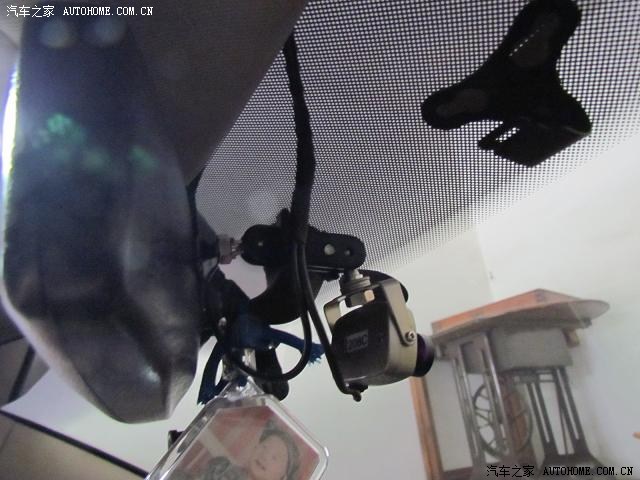

车内后视摄像头及效果,重点是记录车内及侧窗的情况,这有助于记录人员进入车内情况和车外借出去后的使用情况,另外这一路是带音频输入的,也就是说车内人员的谈话也是可以记录的(监控主机只允许输入记录一路的音频,所以想录外面还是车内的声音就要跟据自己的需要布线安装了).如此一来以后车借出去,也可以放心些了

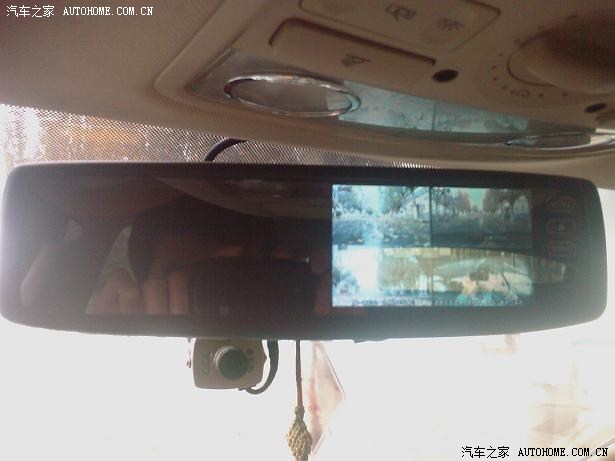

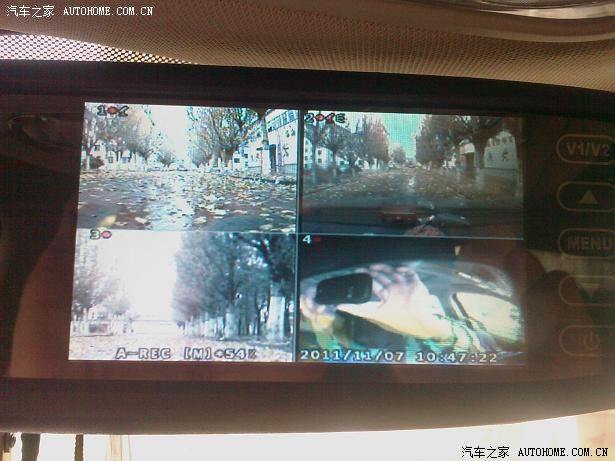

以上是四路用遥控控制单独显示的,下面放上一张四路同时显示的效果,及后视镜效果






后视镜的效果是双功能的,可以观察显示器的实时视频也可以用光学玻璃观察后方情况互不影响,这点很重要.

以上细节供车友参考,有问题的车友可以发信息答复哦.谢谢大家支持.
