二代主机766，原厂倒影，原厂蓝牙安装流程
线路接线走位参考贴：https://club.autohome.com.cn/bbs/threadowner/ab2d0f7bf82a439c/62747930-1.html
感谢前辈辛苦劳动及无私奉献，砸改装店饭碗的活我接你的棒！
感谢前辈辛苦劳动及无私奉献，砸改装店饭碗的活我接你的棒！

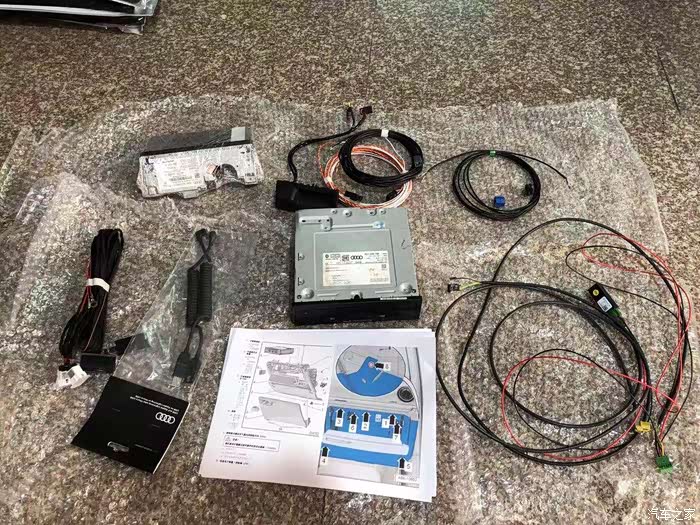

全家福（766主机、二代倒影、7寸屏幕、蓝牙麦克风、carplay插头）。特别注意，我只需要用前插头，所以买的大众的，后来卖家给我发了个后插头，没关系，从绿色插头分离出红黑两条线，下面会讲！
工欲善其事必先找教程，所以网上找了拆扶手箱和更换倒影蓝牙的教程。
首先拆屏幕总成，这个没什么好说的 网上一搜一大把，如果不会，百度A3精能导航，看前几步就可以了。
拆完后垫好毛巾，防护工作不可少。

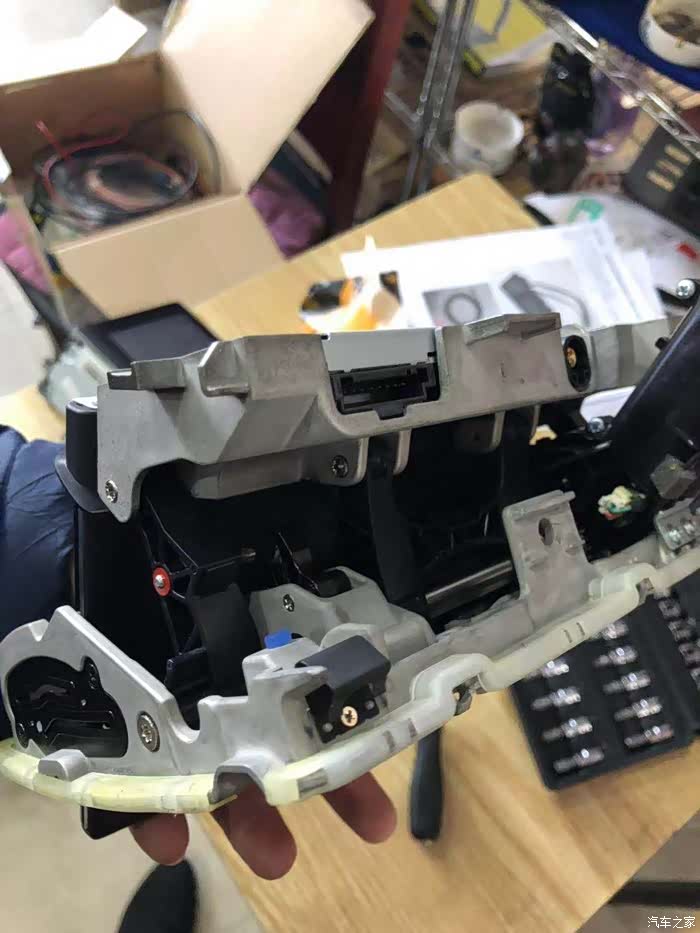

细节来了，把屏幕从升降机构里取出，只需要拆4个螺丝，一长三短，位置在图片蓝色上方横向一排！

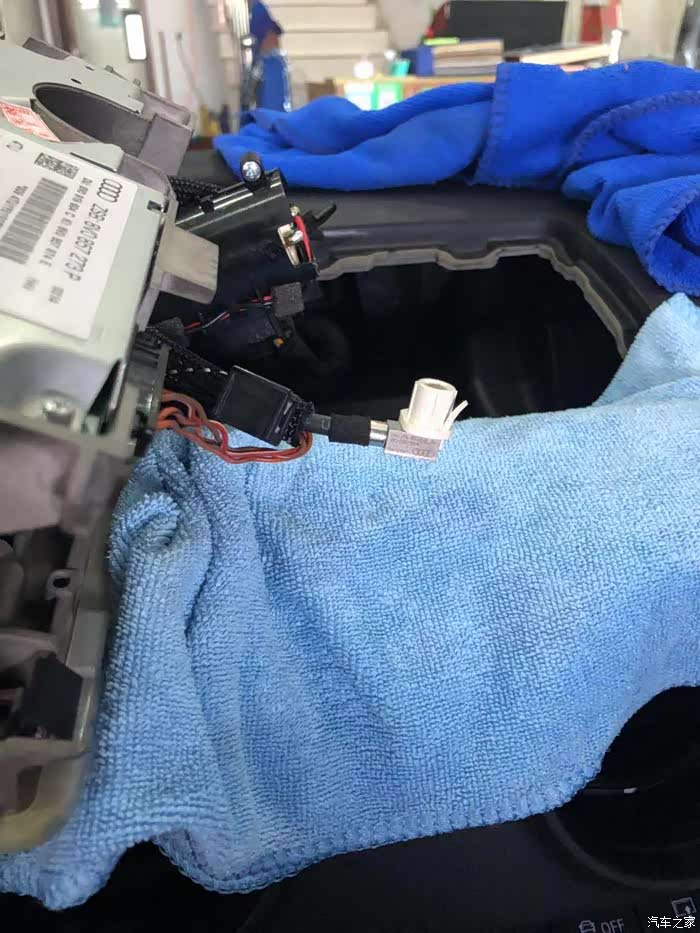

分离后的屏幕与原厂7寸屏幕对比
长江后浪推前浪（螺丝看到了么，一长三短，不要搞错）

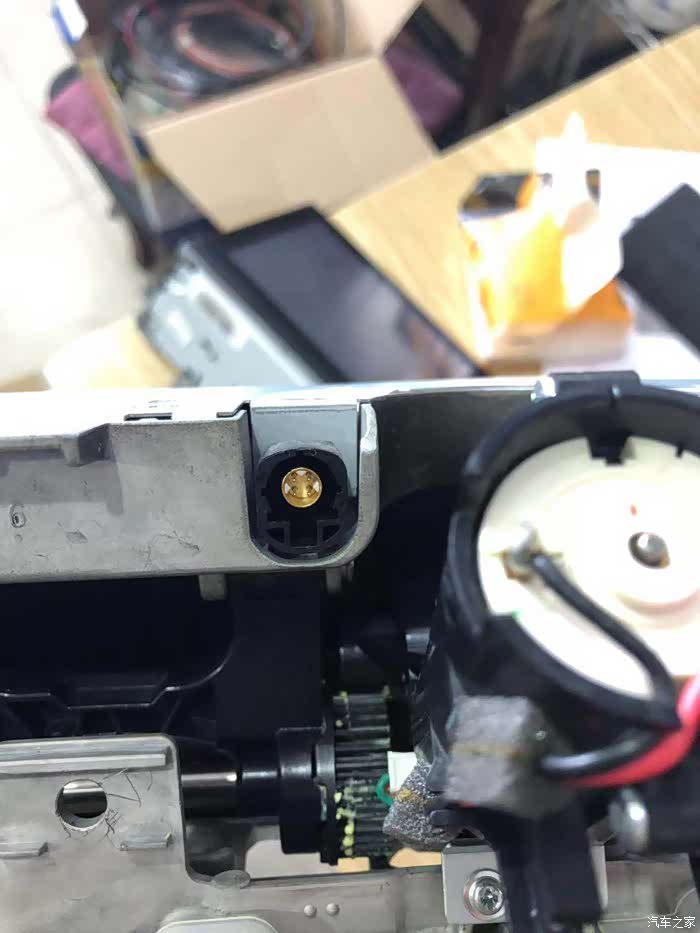

细节又来了，我们可以看到，新的大屏幕，只有三个定位鞘，原厂线束是四个。
所以用美工刀把多余的割掉，很软很好割，舒服。

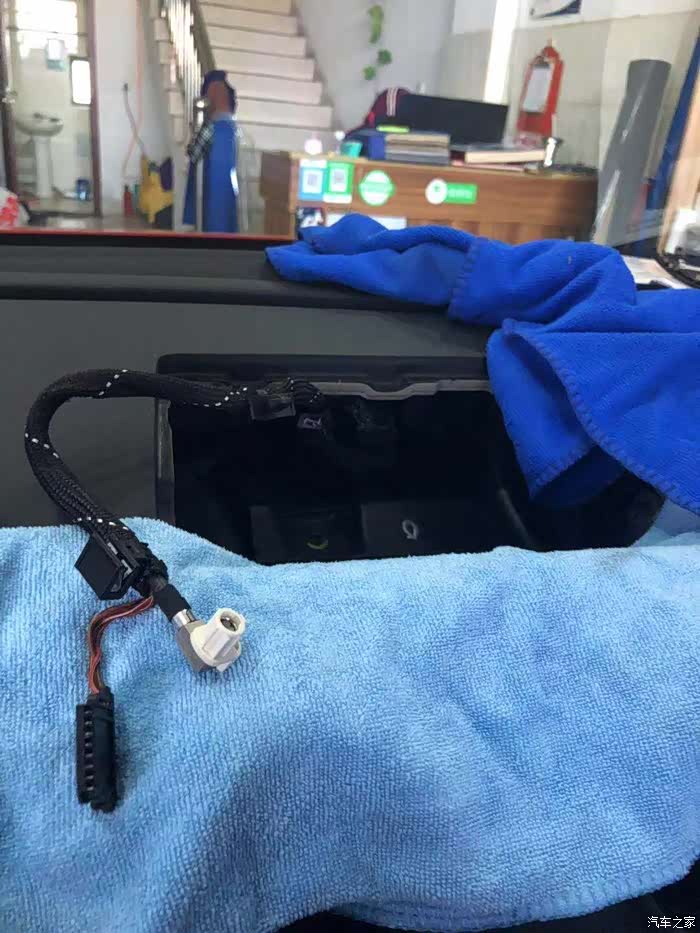

现在先不要装回屏幕，先换主机再说。

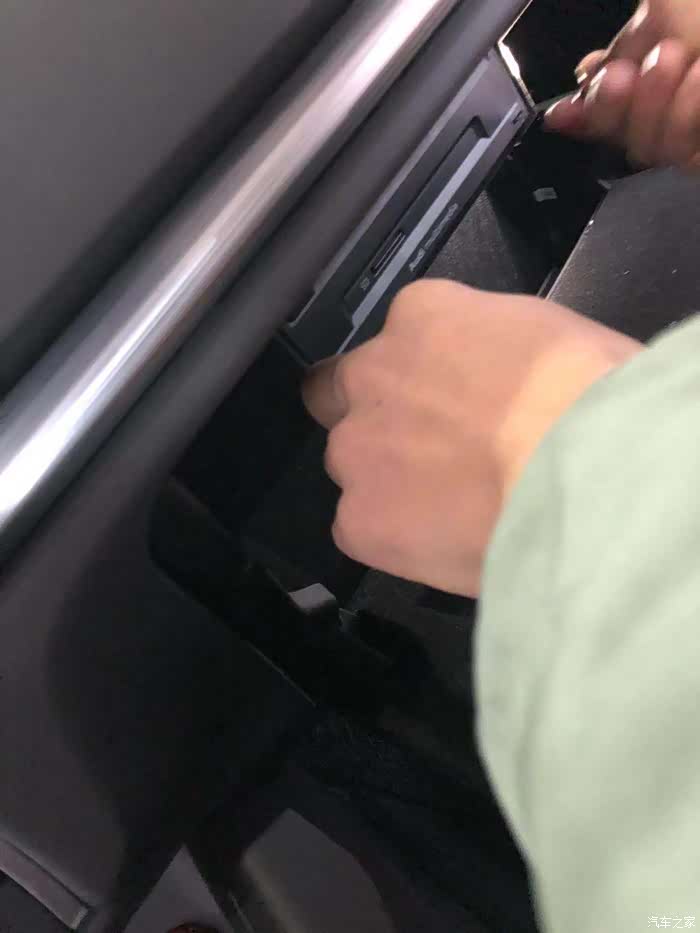

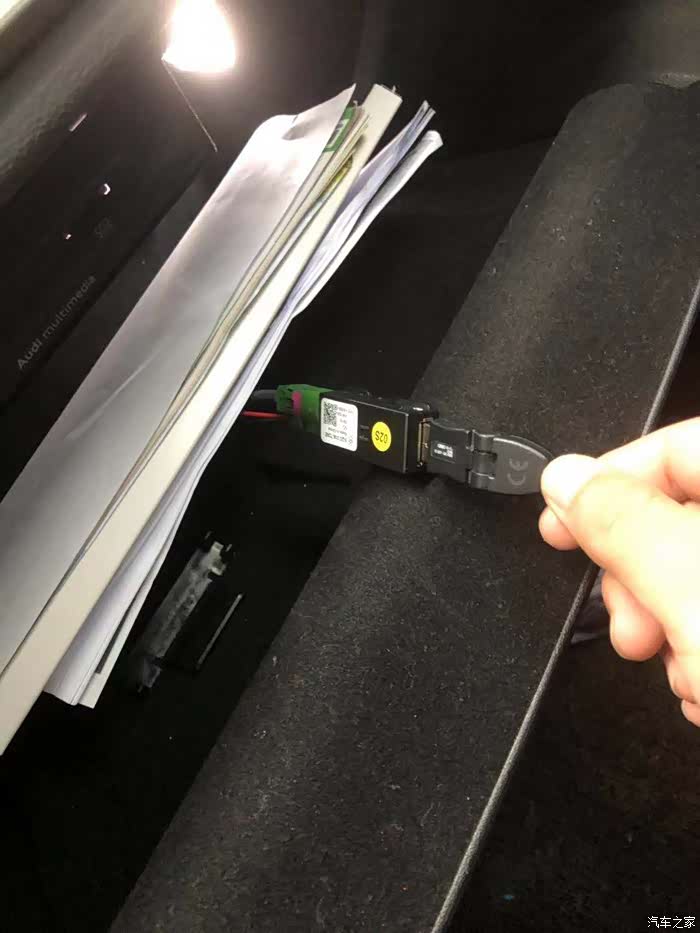

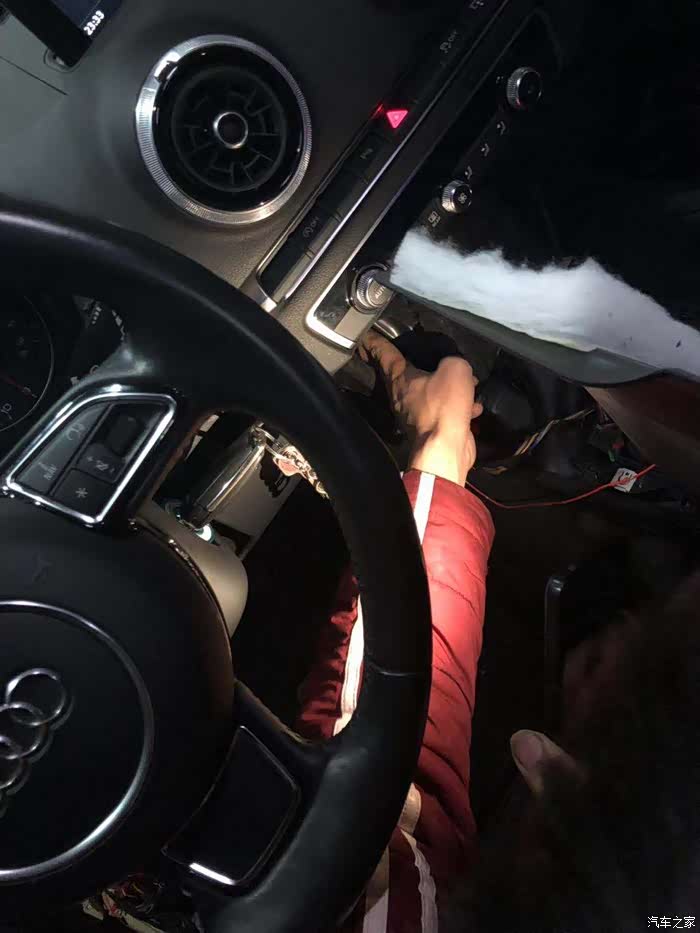

网上买的钥匙不太会用，费了点时间。
拔下主机后的插头，黑色那个需要打开保护罩，往后掰就行，其他的都是顶住卡扣退出来的

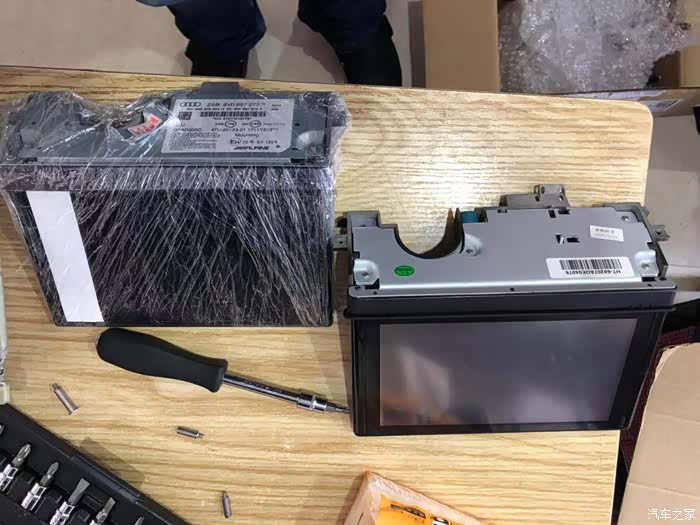

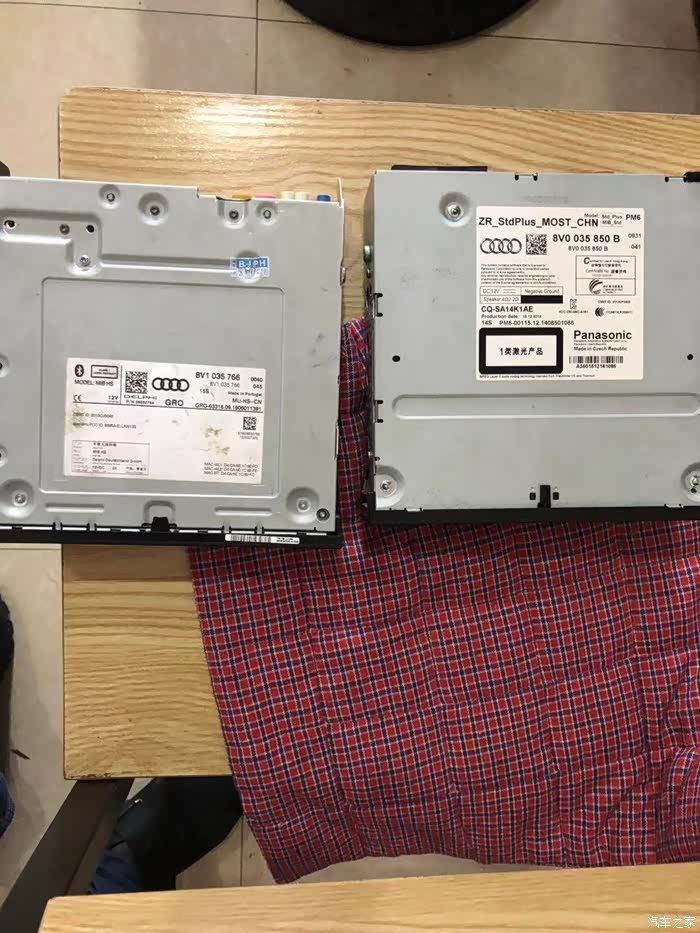

又是一组对比照，二代766主机与一代850b主机对比
长江后浪推前浪*2

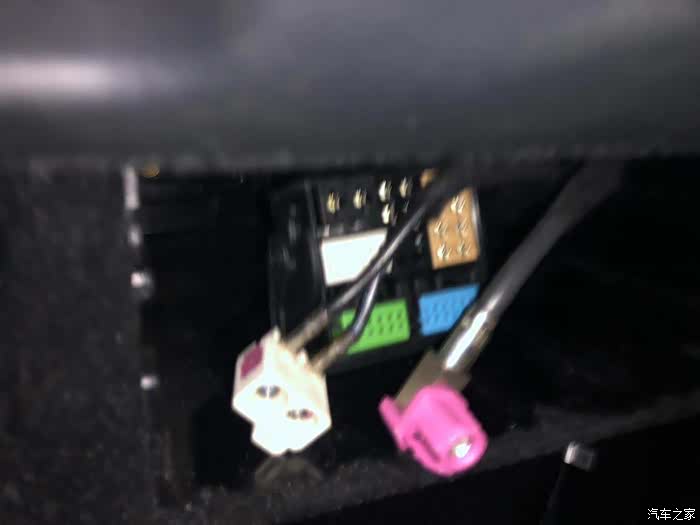

照片有点糊，凑合看吧，黑色插头一会要用到的有——绿色插头（carplay取电）蓝色插头（蓝牙倒影信号）米色插头（倒影can线）主机电源（倒影取电）

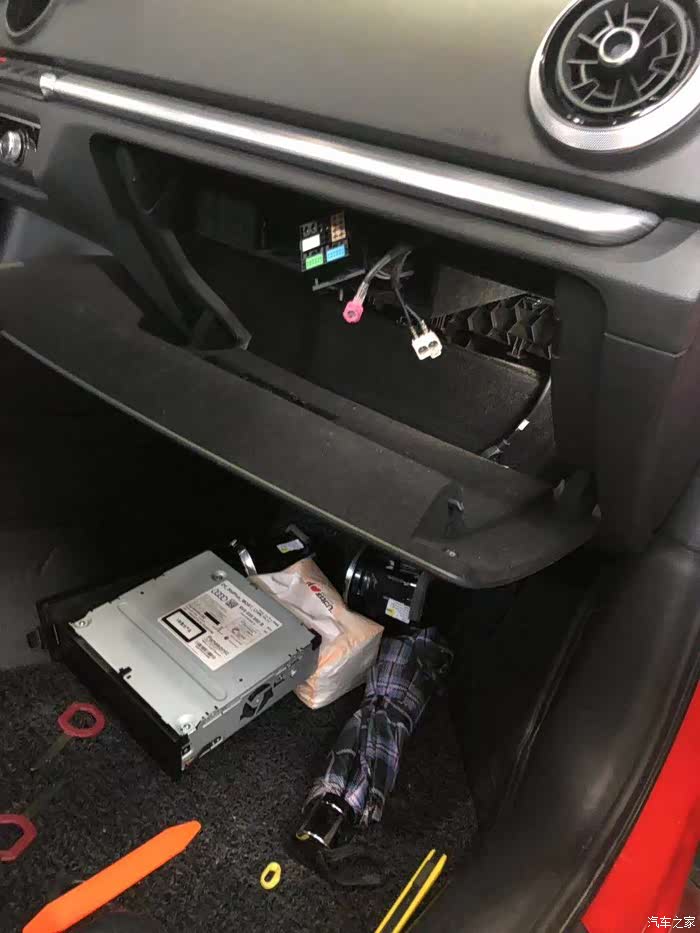

因为我是外加的山寨导航，所以要把主机盒子拿掉，拆下扶手箱。
一共八颗，侧面1颗，下面2颗，里面可见的4颗，还有一颗藏得很深！

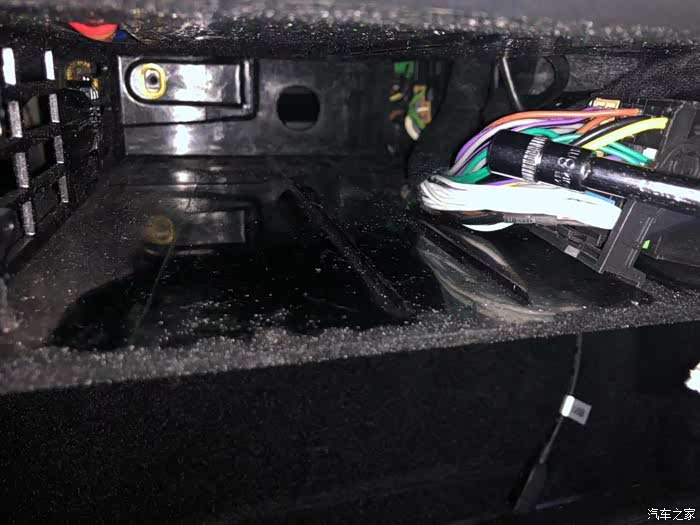

原来他藏在cd机后面
拆下副厂的导航盒子，真是垃圾！再也不见！

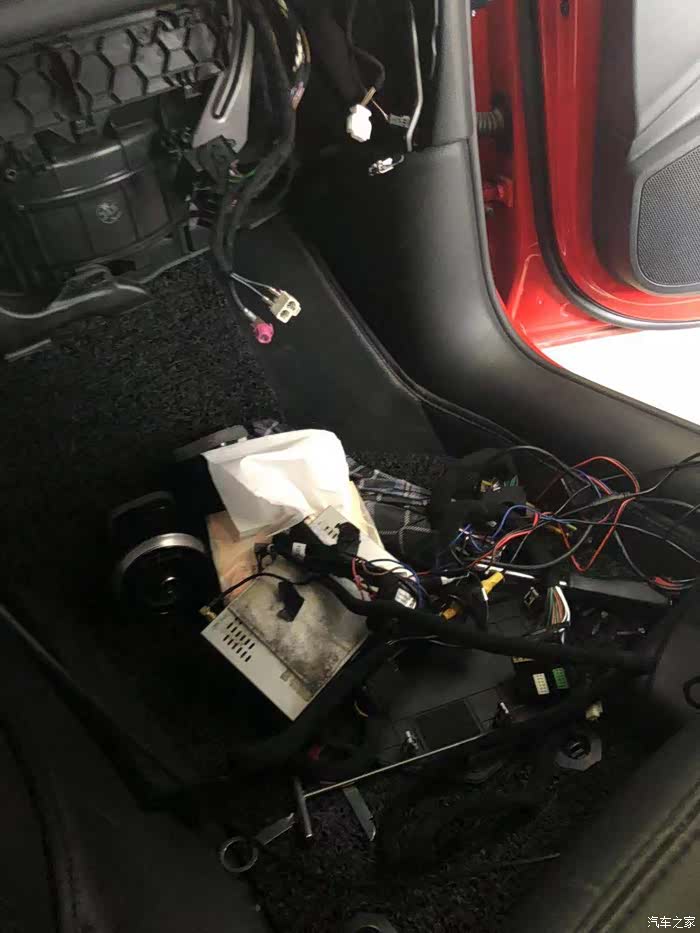

山寨倒影线也得清除，我弄到一半是割掉了抽的，太麻烦了！

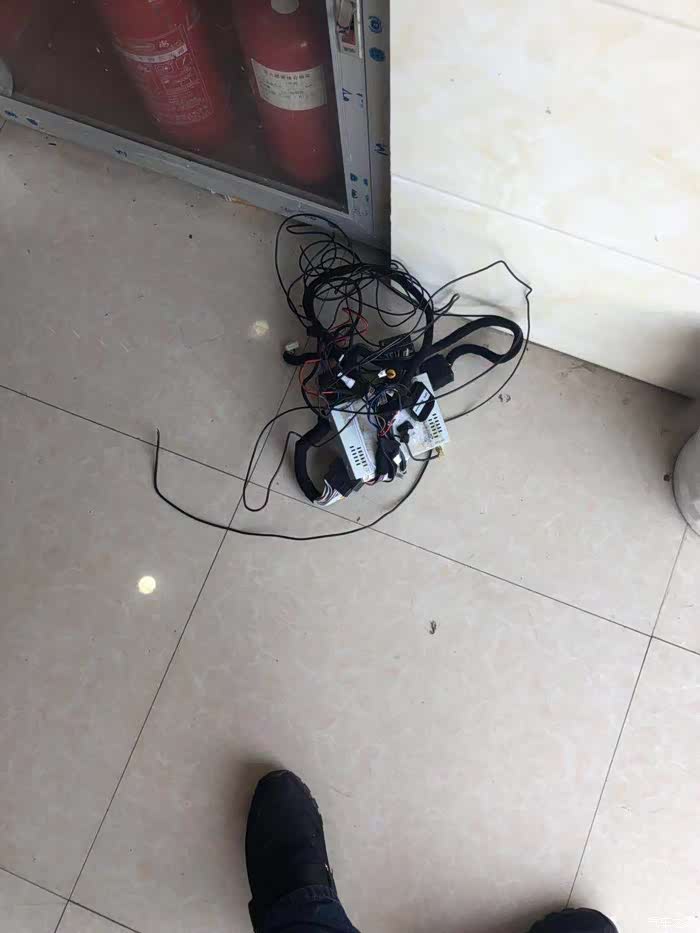

一大堆有的没的，当年也花了我2k呢！！！

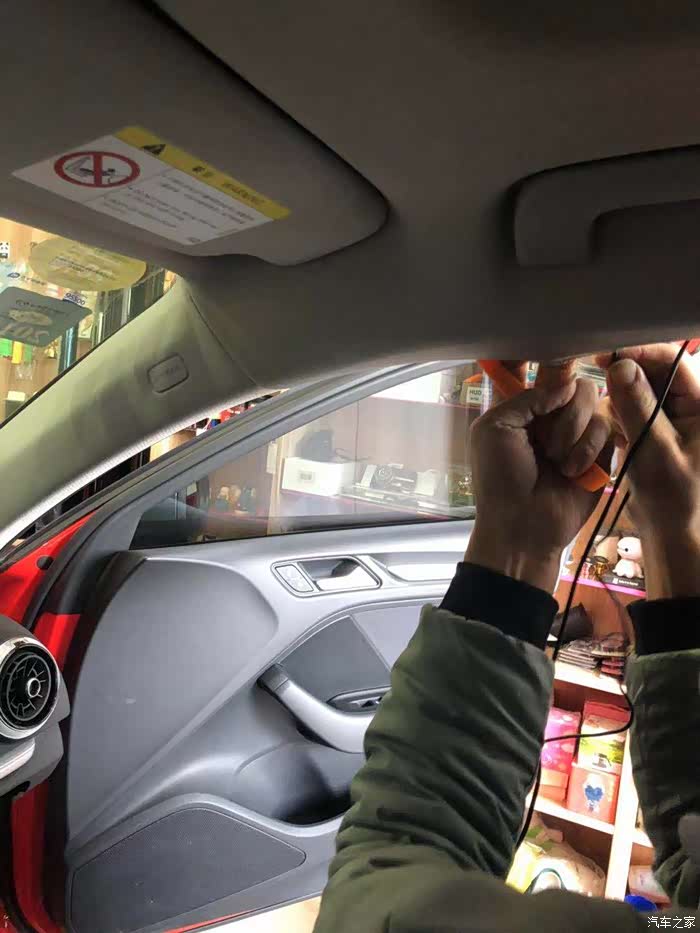

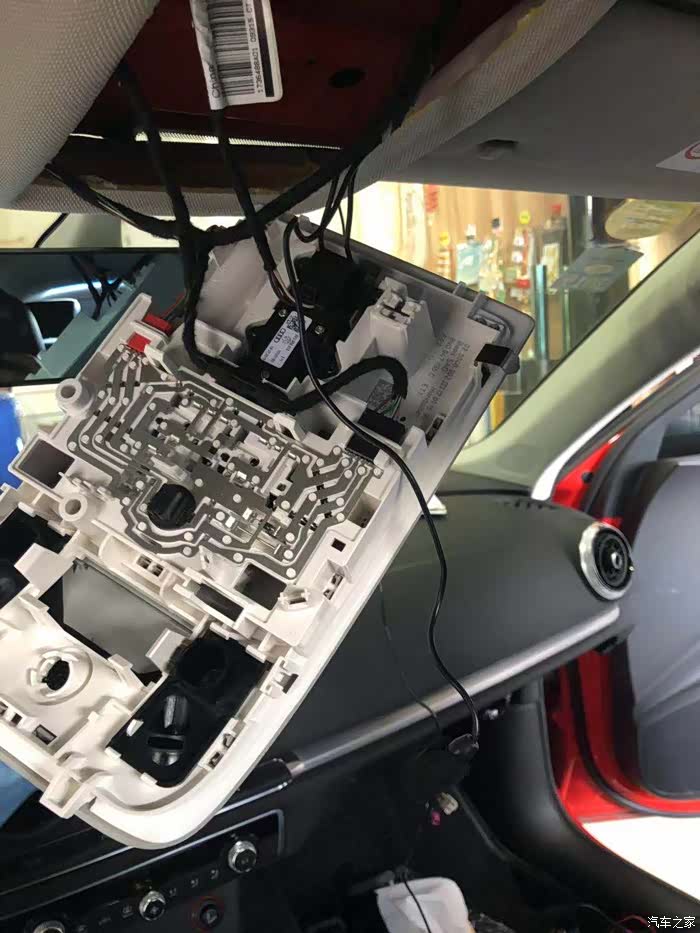

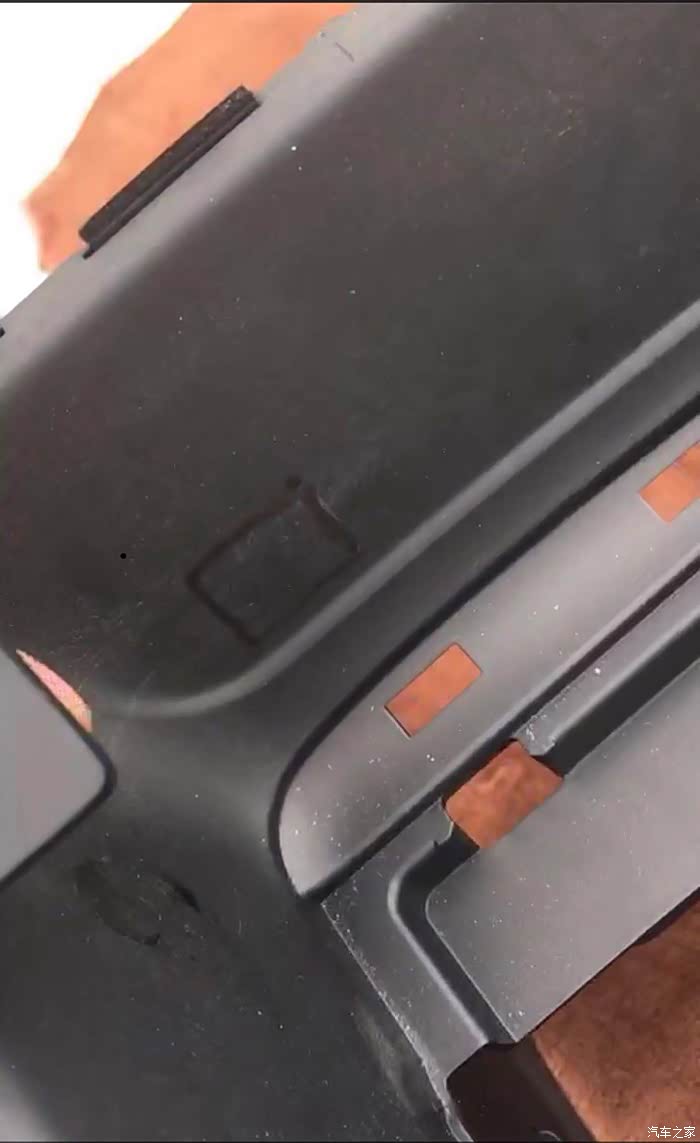

先接蓝牙，阅读灯拿下，然后原厂孔位，2个孔，随意。
干货！特别注意，我买到的不是成品线，只有2个头子和一组2股线分黑/透明。
蓝牙线接线教程：头子那边，透明线靠边空格，黑线紧邻，对应头子两个针。主机蓝色头1针透明7针黑，颜色无所谓，对应就行，可以反复尝试下，为了图便宜没买集成的就是这点麻烦。
蓝牙线接线教程：头子那边，透明线靠边空格，黑线紧邻，对应头子两个针。主机蓝色头1针透明7针黑，颜色无所谓，对应就行，可以反复尝试下，为了图便宜没买集成的就是这点麻烦。

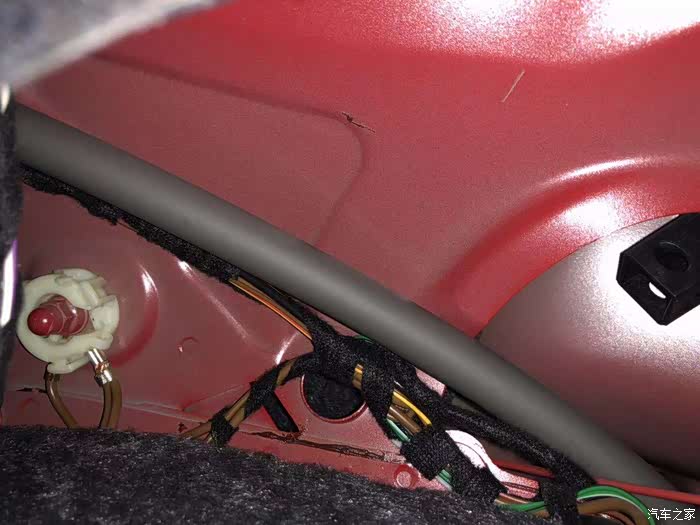

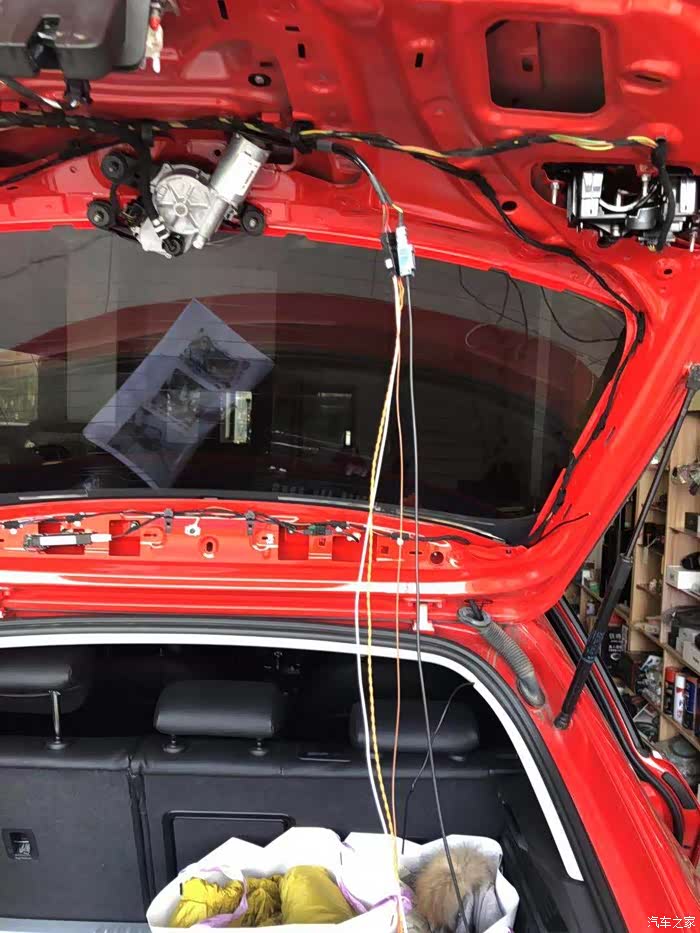

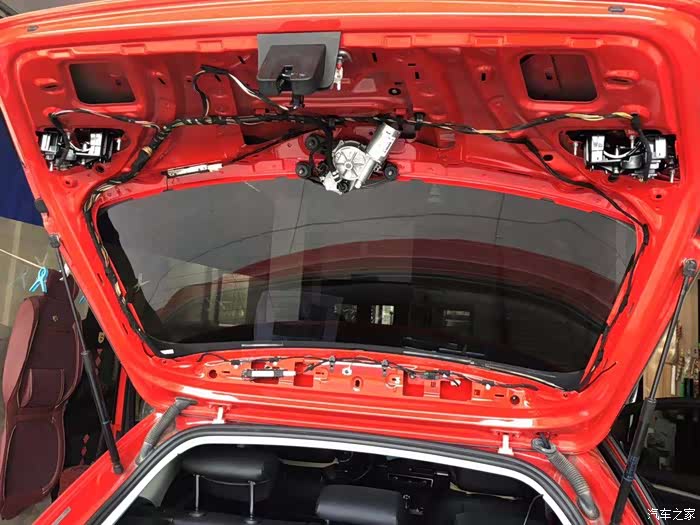

扒光后备箱饰板，拆下副厂摄像头，抽出线束，注意:右下皮胶套那留着，做引线，原厂线布进去就省力了！

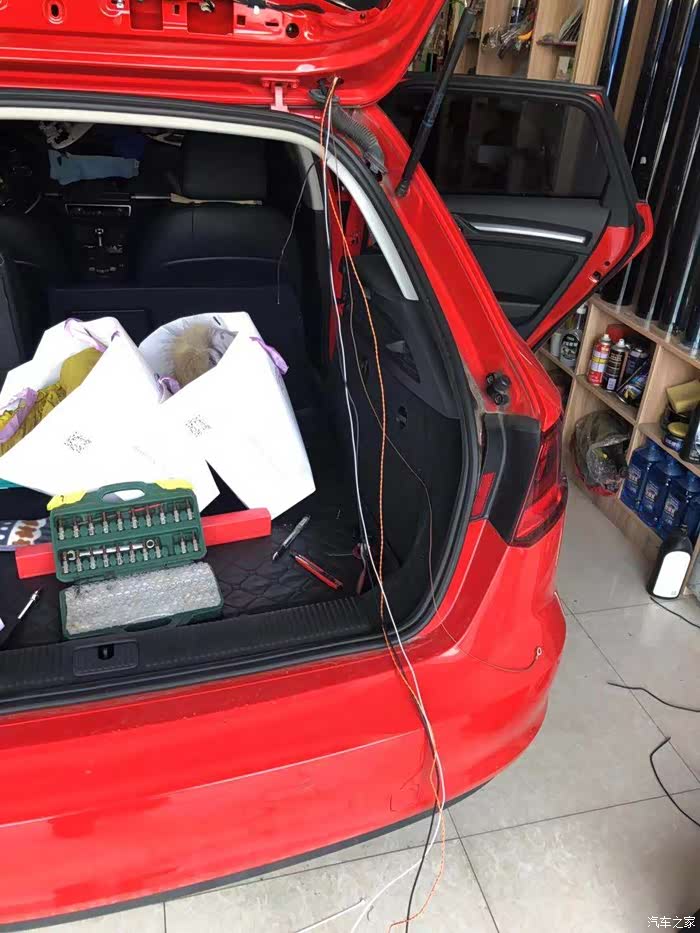

装好摄像头后，对插线束，慢慢引过去，用扎带跟原厂其他线路固定，然后缠上绒布胶带防治异响。
这里最累了，搞半天

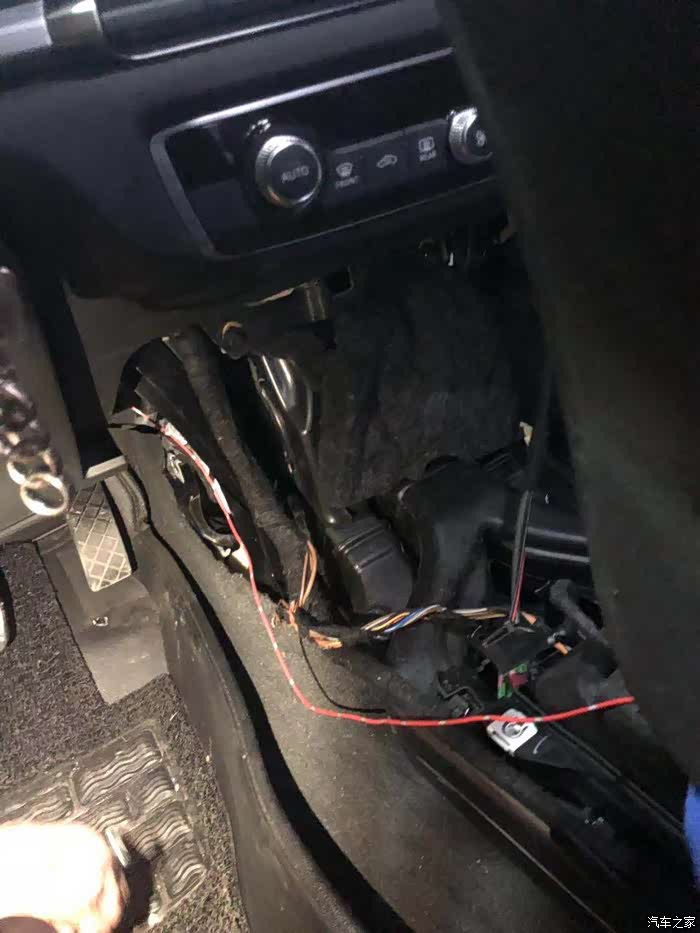

为了方便操作，先把多余的线除了搭铁的以外全部用绒布胶带捆在一起，省的一根根搞了。
搭铁的位置在右侧工具箱里面，不是太好拆，我胶条拔掉了 勉强能把套筒伸进去就够了。
其他线路走位等请看上面我参考的帖子。
来了老弟！最关键一部，后面接线，这里有2个点我参考的车友帖子里讲的不是很清楚。1.can线（也就是黄色两根线），他的接法为退出原米色插头内的线，插到买来的插头上，花色对应，插头下方多的2根线插回拔出的孔位内，建议一根根的弄，因为颜色差别真的挺小的。2.电源线该如何接，逛遍论坛有2种接法，一种是接一根电线去保险盒acc取电，还有就是主机电源线破线取电或退针缠上去再插进去取电，这两种方法都需要把倒车影像电源线针头剪掉。
下面跟大家隆重介绍我的无损取电法：直接将电源线插入主机电源线旁边！我也是抱着试试看的心理，没想到插进去便拔不出了，幸亏有用。
！我也是抱着试试看的心理，没想到插进去便拔不出了，幸亏有用。

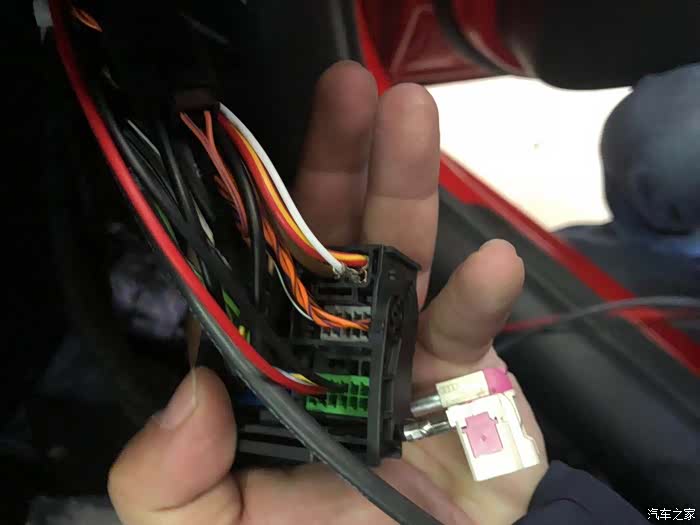

白色线为摄像头电源线，每个卖家卖的可能都不一样，有蓝色、绿色、黑色、白色，没什么关系，如图插入红黄色主机电源线，完全无损！！！
再一次重要细节！！！：1.蓝牙接线为蓝色插头1针（颜色每个卖的人也都不一样）和7针（黑色）2.carplay两根线接绿色插头，红2黑3，无损无损无损，重要的事情说3遍！
主机接好后，通电测试屏幕升降是否顺畅，没问题的话就装回。

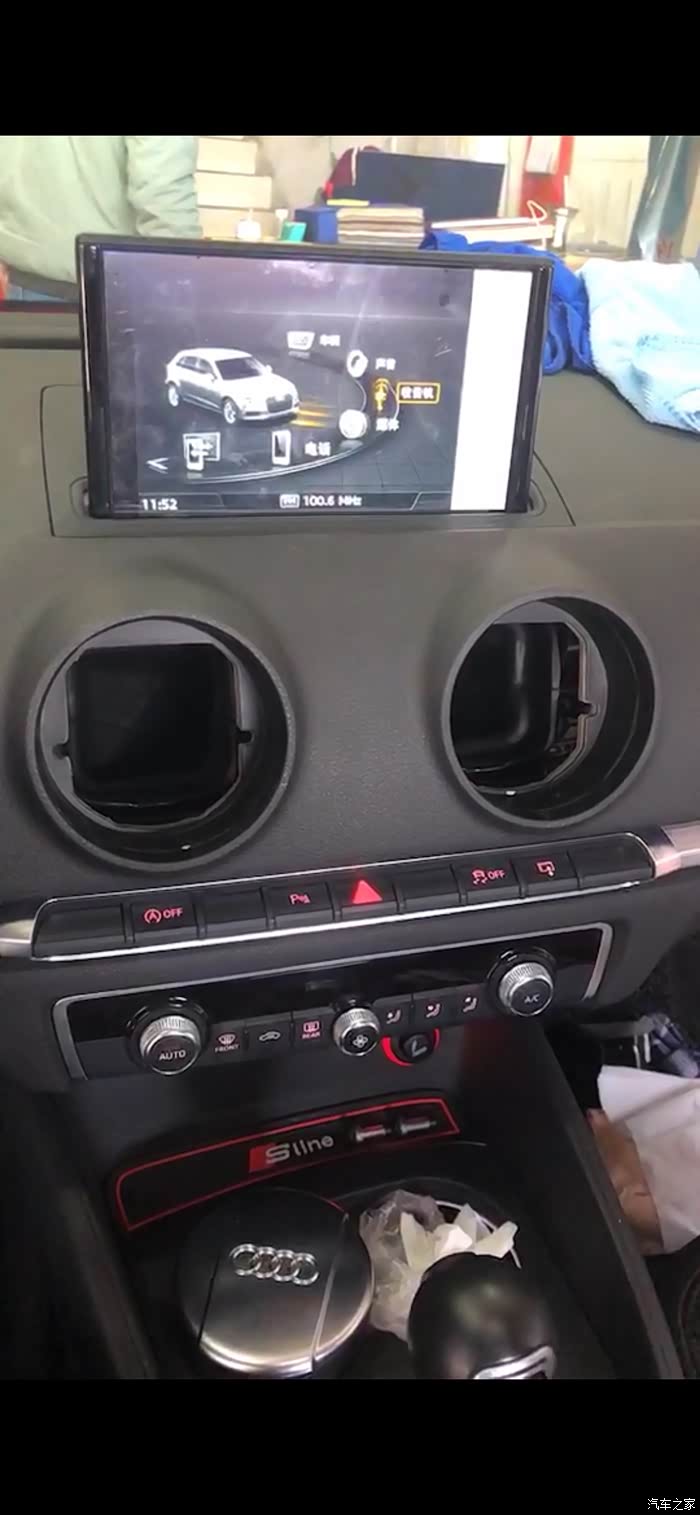

屏幕点亮的那一刻，哭的心都有了，真高清啊！真漂亮啊！
这个时候主机并没有激活匹配，没有蓝牙和carplay功能，整车没有声音，手机插上也没反应。因此不急于开孔装插头。先把倒影搞定。
先把插头线束通过空调滤的口子接出来，方便测试。
干货来了，二代倒影激活方法：使用5053线，
1.进入5F信息系统，找到二代倒影编码通道， 没有中文的！ 大概英文为 The Second Generation Car Function List（第二代汽车功能列表）——找到b开头的 bap vps-oxoa（点击激活）然后是这个通道下面的bap vps-oxoa msg bus （选择端子15点击确定）。
2.进入19can网关 将6c选项（打钩）
3.进入6c后摄像机 编码看到全部为0（改成0273010100002001400040）
三步走一步不能少，亲测可用！！！
2021.10.05日！更新 第一步中vps为全景编码 按上述方法改后 雷达键无法呼出影像 已找到解决办法 将上述编码改回来后 同样搜oxoa 选装另外一个 进行激活即可 自己改了快一年多了 忘记分享了 记忆也有点模糊了 自己找找吧
1.进入5F信息系统，找到二代倒影编码通道， 没有中文的！ 大概英文为 The Second Generation Car Function List（第二代汽车功能列表）——找到b开头的 bap vps-oxoa（点击激活）然后是这个通道下面的bap vps-oxoa msg bus （选择端子15点击确定）。
2.进入19can网关 将6c选项（打钩）
3.进入6c后摄像机 编码看到全部为0（改成0273010100002001400040）
三步走一步不能少，亲测可用！！！
2021.10.05日！更新 第一步中vps为全景编码 按上述方法改后 雷达键无法呼出影像 已找到解决办法 将上述编码改回来后 同样搜oxoa 选装另外一个 进行激活即可 自己改了快一年多了 忘记分享了 记忆也有点模糊了 自己找找吧

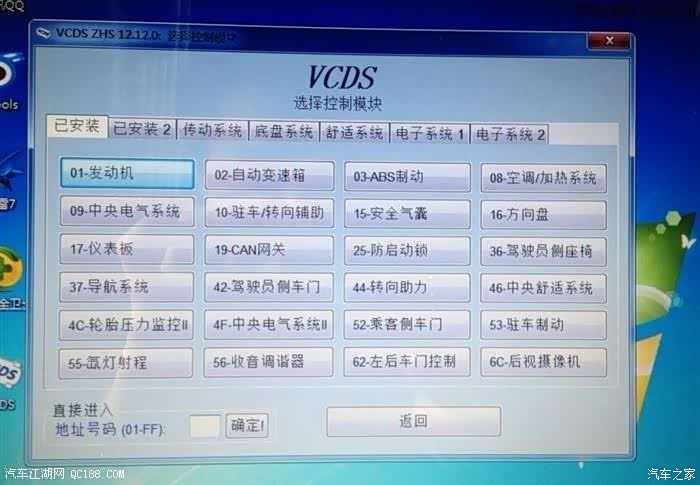

大概找了张图，选择模块进去就是这样的界面，容易找的。我要紧激活，没来得及拍！

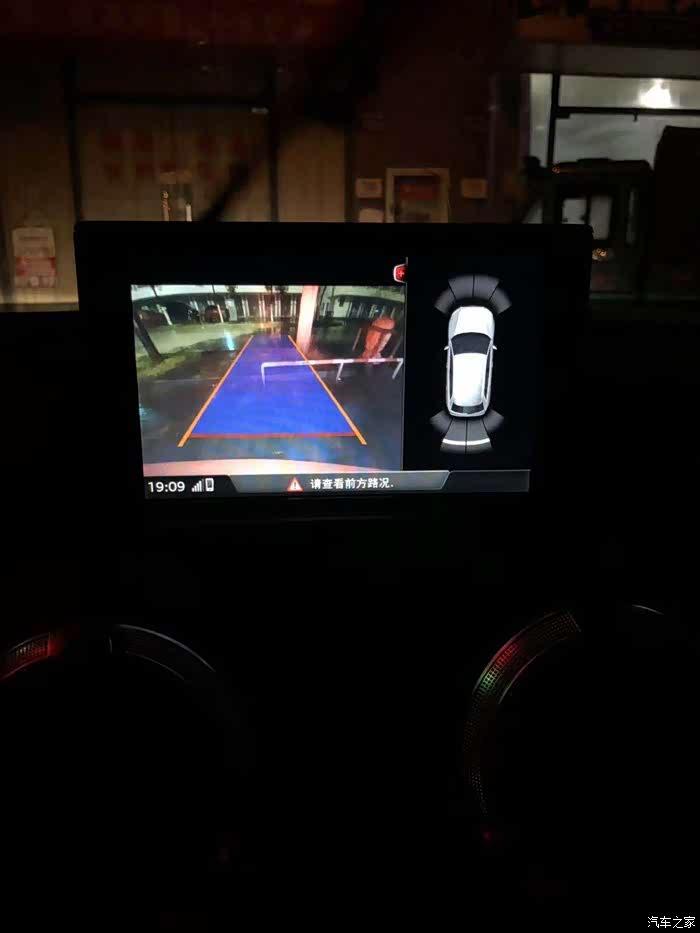

倒影出来的时候我又差点笑哭了，总算成了！很清楚，就是界面有点小，还需要适应。

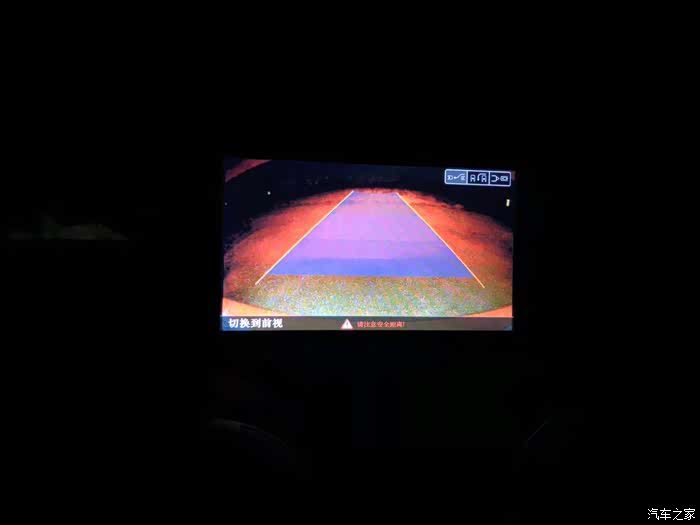

再看看原来的副厂倒影，全都是颗粒，噪点严重，垃圾！
接着我就马不停蹄饭也没吃火急火燎去借5054，一次一百真的黑，没办法，谁叫自己没有呢！然后远程请商家给激活的，半个小时左右。然后~~~~~愉快的玩耍了！

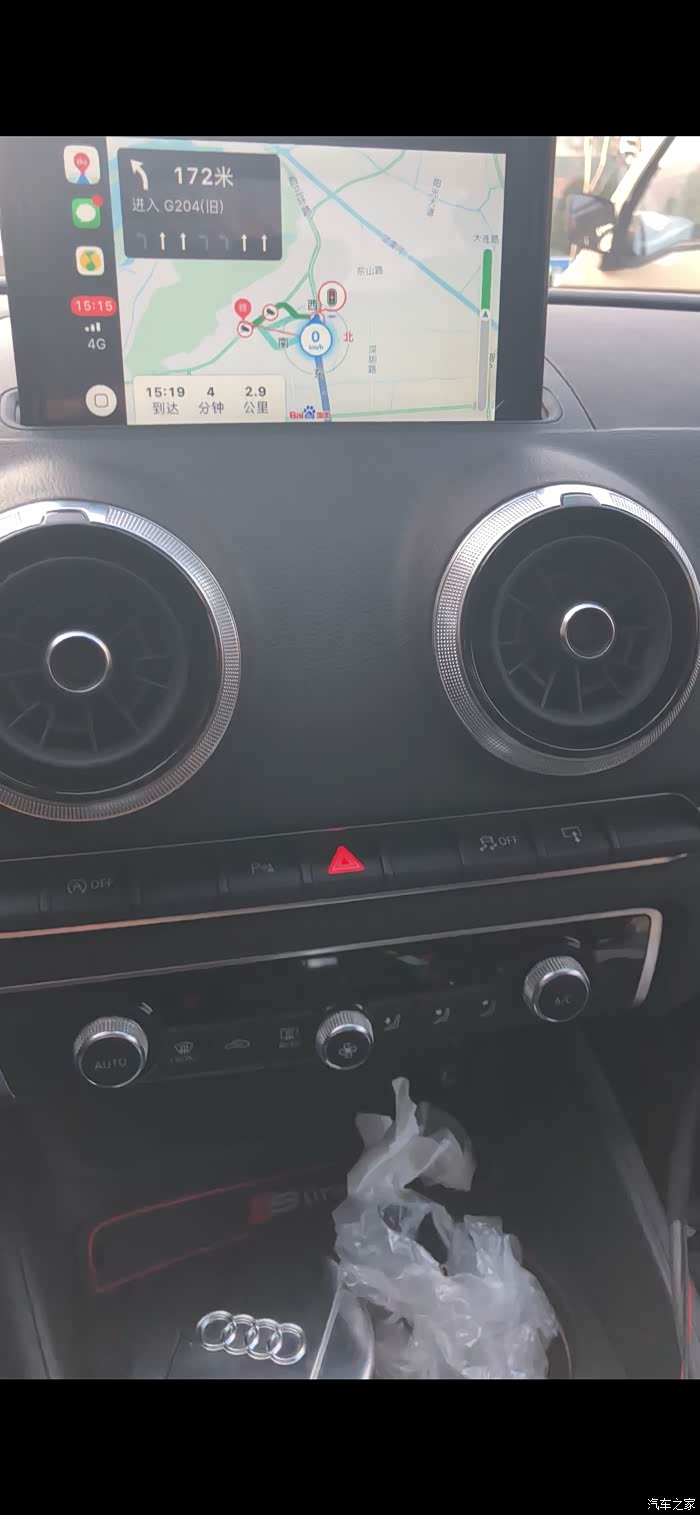

carplay真好用，蓝牙真方便，哈哈哈哈，连carplay音质非常好，比一代主机好很多，非常明显！

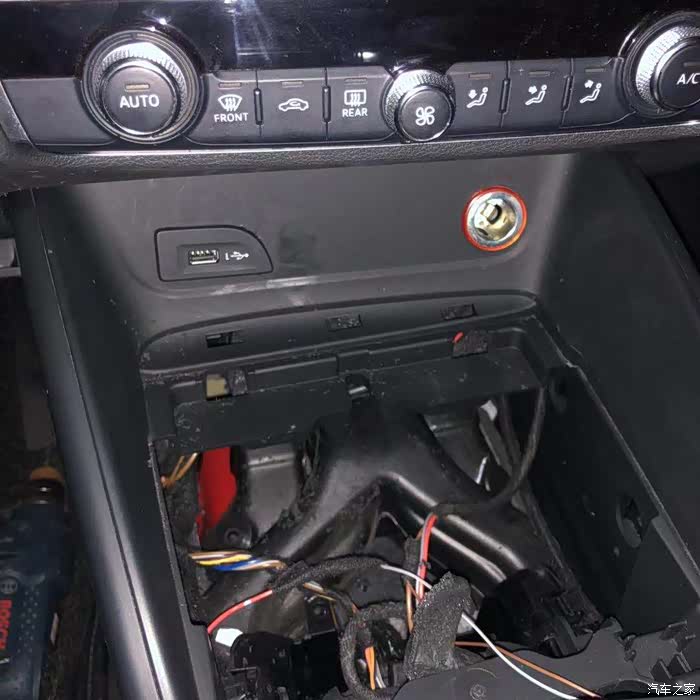

接下来就研究如何开孔装插头了

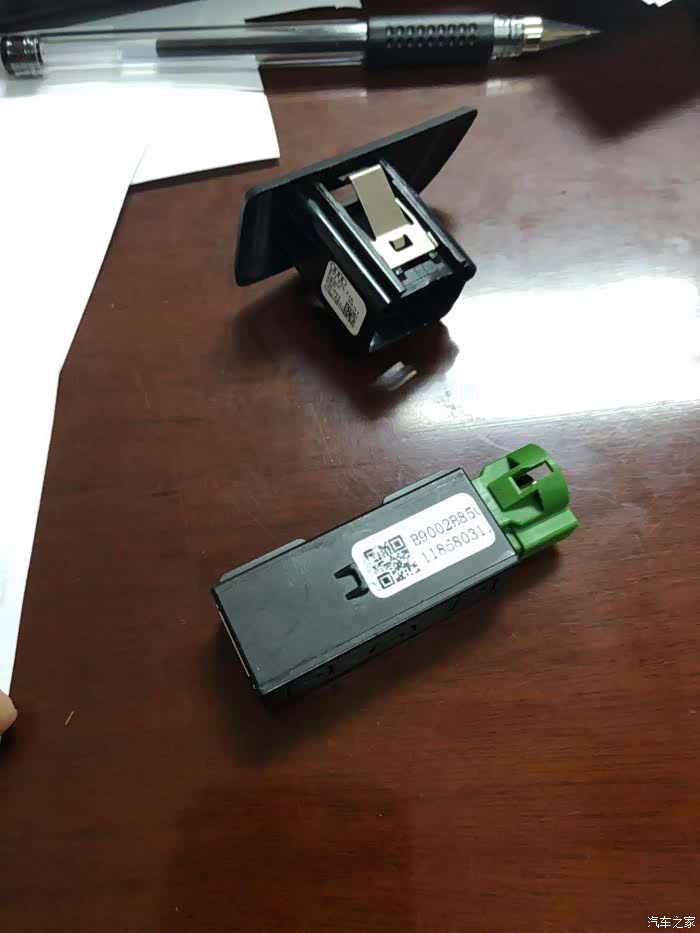

先把carplay插头与面板分离。

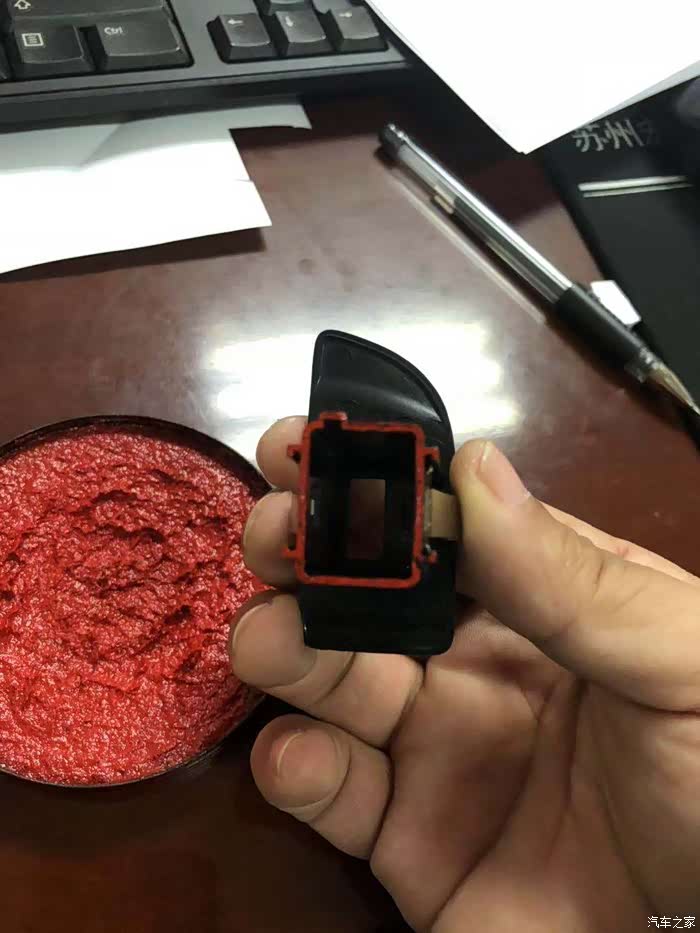

然后。。。聪明的脑袋瞬间想出了好办法

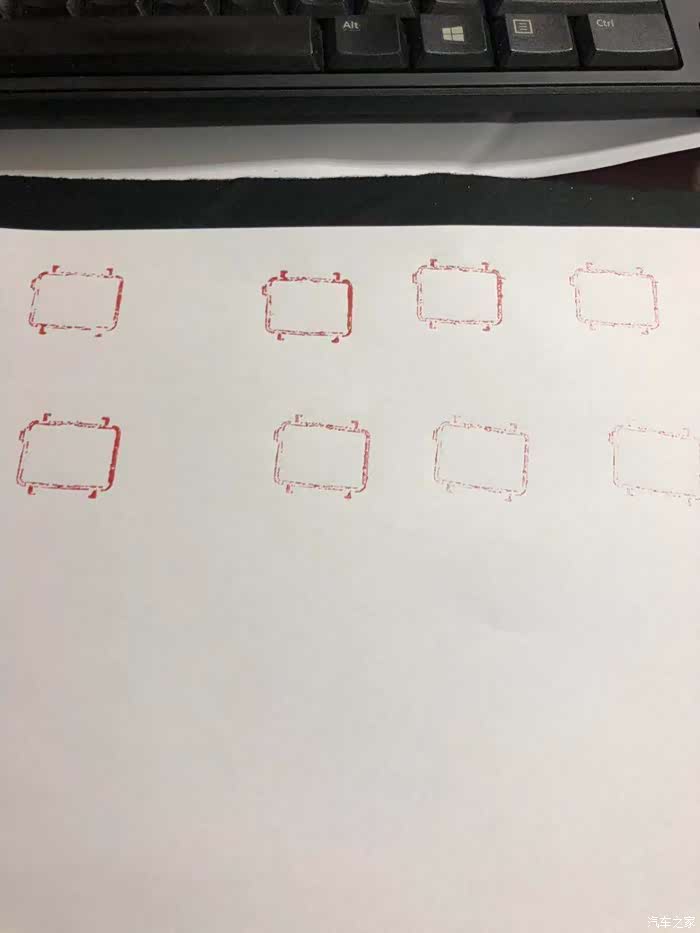

多拓印几个，选个最清楚的！

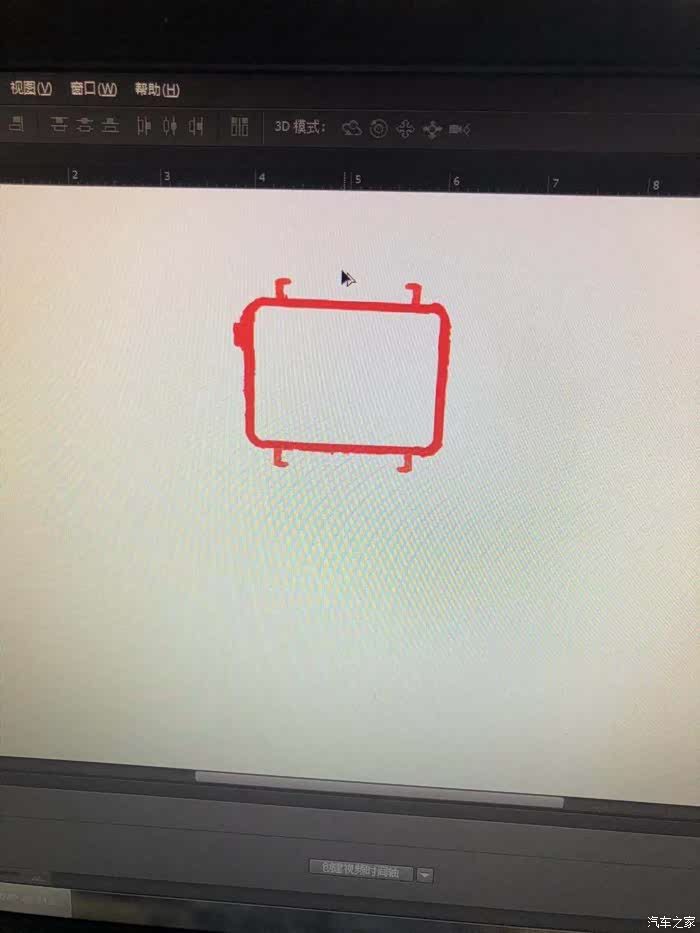

扫描入电脑后，施展ps大法把轮廓描清楚

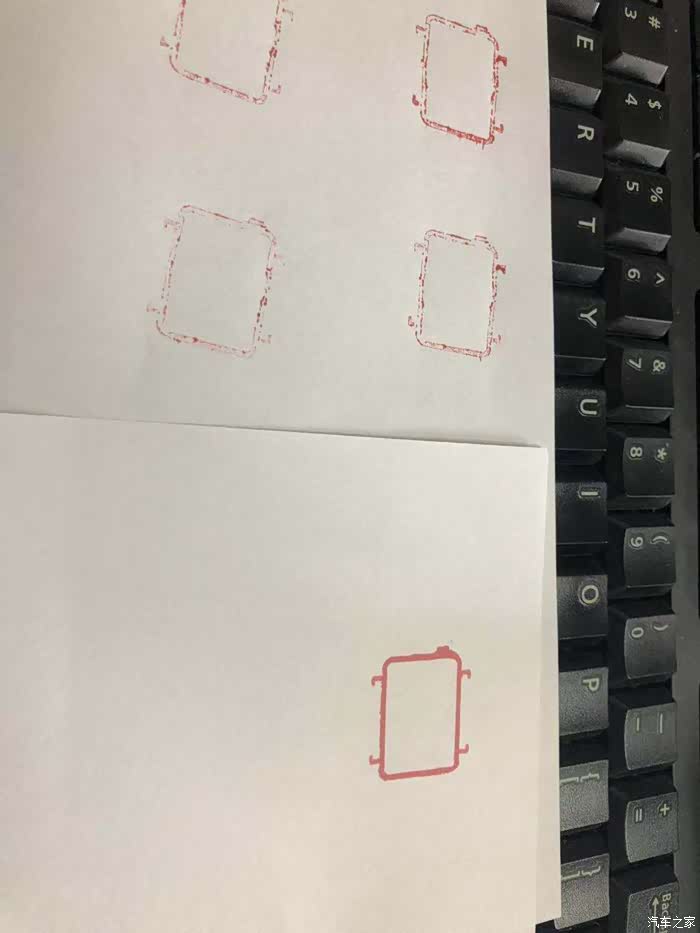

接着打印出来

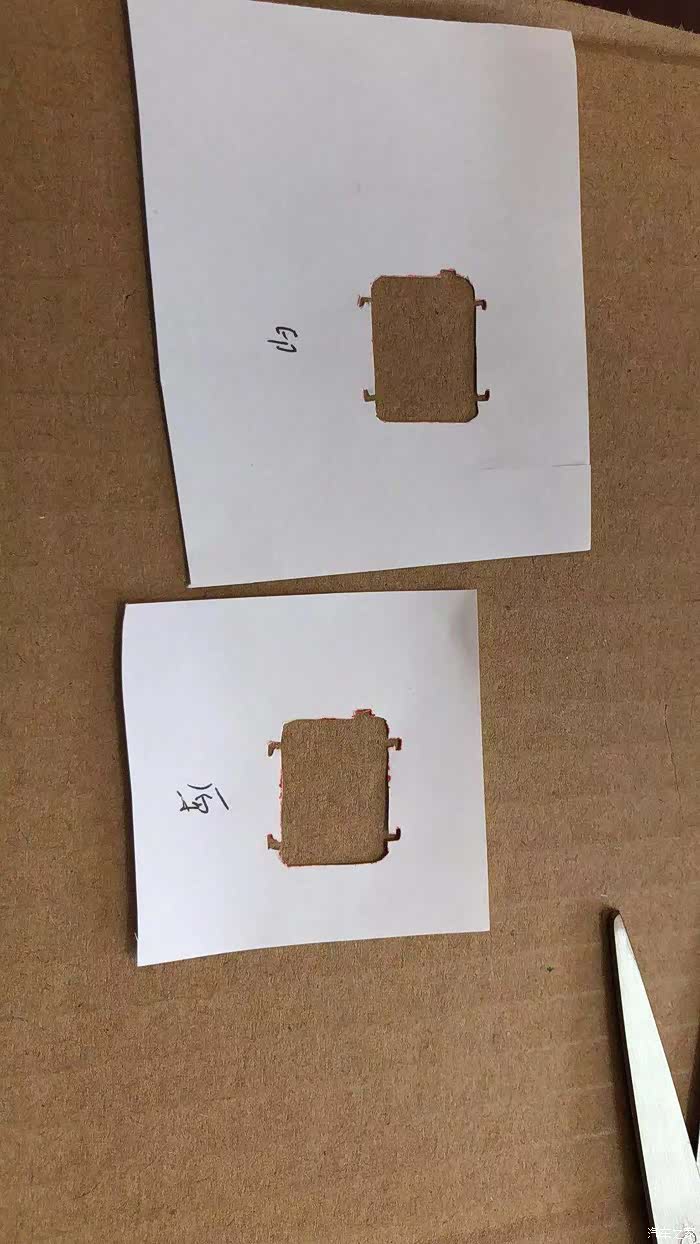

为防万一，原件和扫描件都用美工刀进行挖孔，比对了一下差不多大小
其实也可以不用这么麻烦，商家采用的办法是挖一个大洞，上下以小定位鞘为准，然后通过前头金属卡扣进行固定，也可以，但是谁叫我细节控呢，这么搞不是更安心么，不用担心异响和稳定的问题！

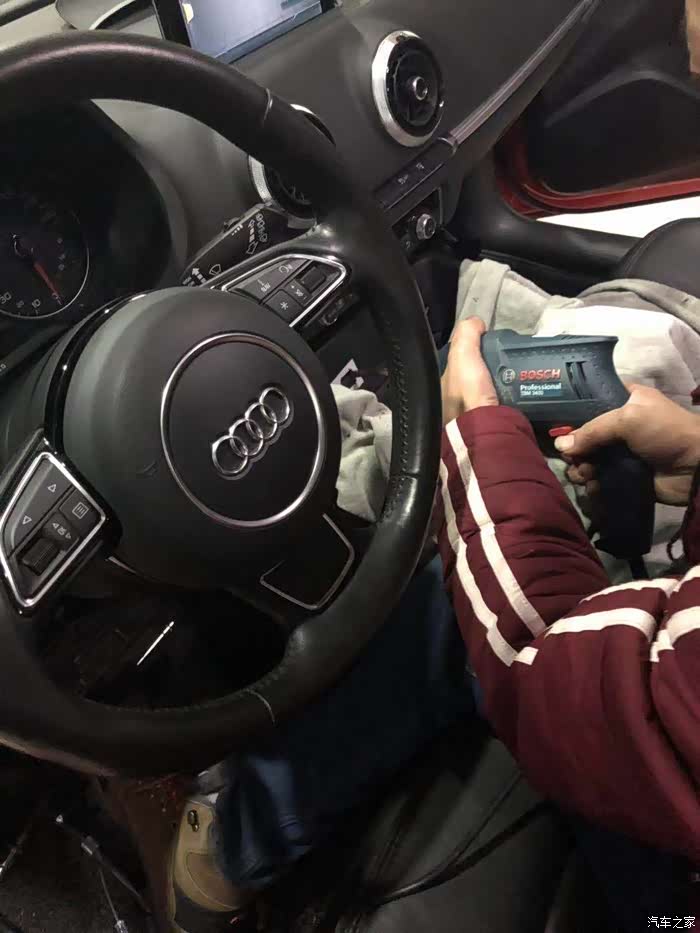

可是~~~现实给了我一记响亮的耳光，塑料特别厚，美工刀根本不行，只能电钻。
电钻就只能慢慢扩孔
因为经验不足，孔打的太靠右，导致后面顶到了出风管道，就右边多打了1cm 对于我这种完美控来说 绝对是不能让孔漏出来的
另外对比原厂头子，大众的头子就是长一点，这个大家多比对问题也就不大
顶住的地方就图中粗线右侧那根管子，我甚至都动了把他敲憋的心思，后来发现硬塑料，算了

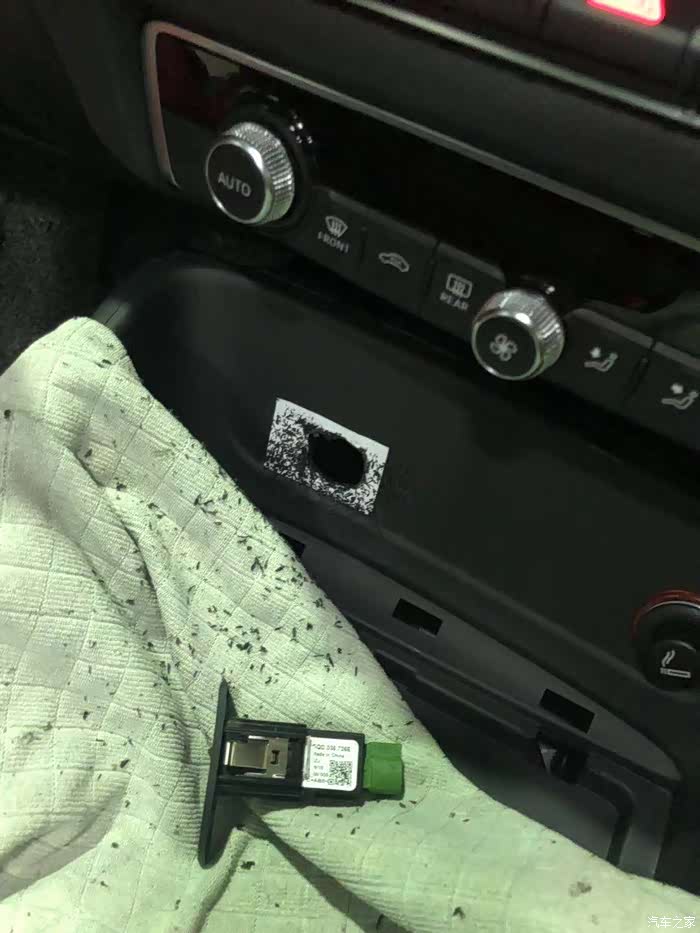

反复调试无果后，为了不影响美观，只能往左打，然后插头反过来，盖住
最终成了“迪奥”carplay插头！
匆忙上线，给大家上一张商家的挖孔图，这个位置就不会顶到，尽量靠左靠下，太着急，没好好看图。

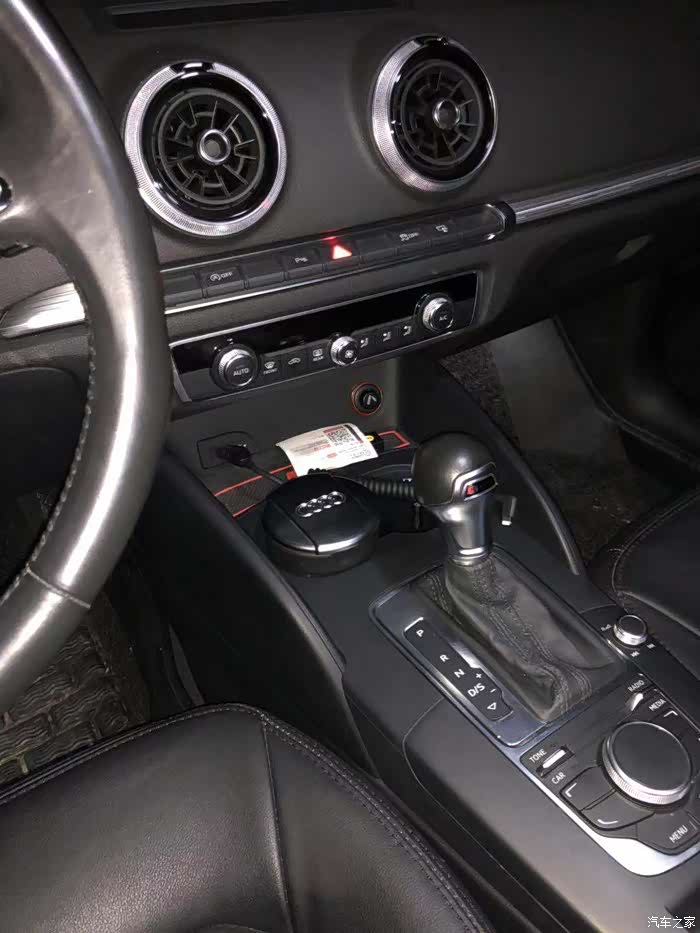

把倒了的1字轻轻刮掉，成品总算差强人意，搞了五个小时，光这个头子就2个小时，真是遭罪，差点发帖的心思都没了
草草结个尾，个人感受是，难度不大，但是真的累，碰到的问题一堆又一堆，几个小时就在发现问题和想办法中耗去了很久，如果想省心，就给商家弄，大约这一套下来一千多一点包激活了，谁叫我爱折腾呢。
