05捷达作业之自己改装后备箱遥控开启，全程详解！版主给个精

  前不久后备箱拉手坏了，问了下网上价格，光换一个拉手要100多，而且还不包括喷漆，又问了电动开启改装价格，说是要连锁块一起换，全部要将近400，这个价格有点高了，所以我在想一个两全其美的办法:既花少的钱，又起到好的效果。本来想安一个电动按钮，再买个后备箱电机就可以了，一个电机60块钱，一个按钮10块不到，钱不多，也方便，自己安装也简单。后来我无意中看到了车子铁将军防盗器的接线图，发现铁将军本来就有后备箱开启的功能，线都留着的，而且是遥控可以开启的，只要长按开锁键就可以了，既然有现成的这么好的东西，为什么不充分利用呢？说干就干，我从网上买了个后备箱电机，自己准备了线、插璜、扎线、绝缘管等配件，等电机一到，马上自己动手改装。东西是长春买的，等了四天，到手后经过测试功能完好，伸缩自如。等今天休息，马上开始干！！改装后备箱遥控开启，别的都还简单，只是电机安装架颇费了一些周折，虽然后备箱有一个貌似电机安装架的东西，上面也有孔，而且中心距一样，但经过初装比对后发现角度完全偏离，起不到拉开后备箱锁的作用，唯一可以解决的办法就是在原来的架子上再装一块铝板（因为铝板不易生锈），然后再调整安装角度打孔紧固。经过两个小时的紧张工作，顺利完成了改装，效果还不错，比较方便，不用熄火拔钥匙，不用开门按按钮，在任何情况下，只要长按开锁键2秒以上就会打开后备箱。现在上图，大家慢慢欣赏，如果有不对的地方希望达友们批评指正，

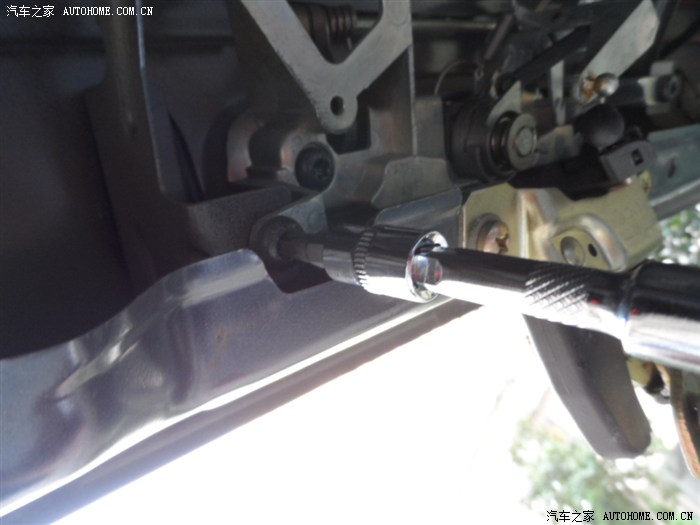

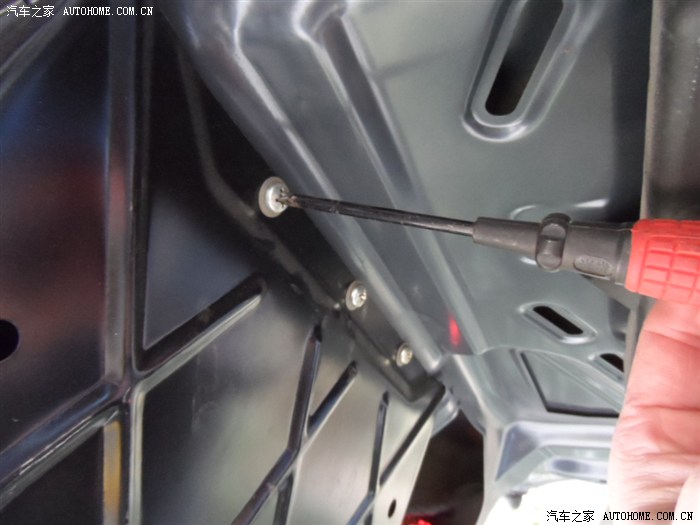

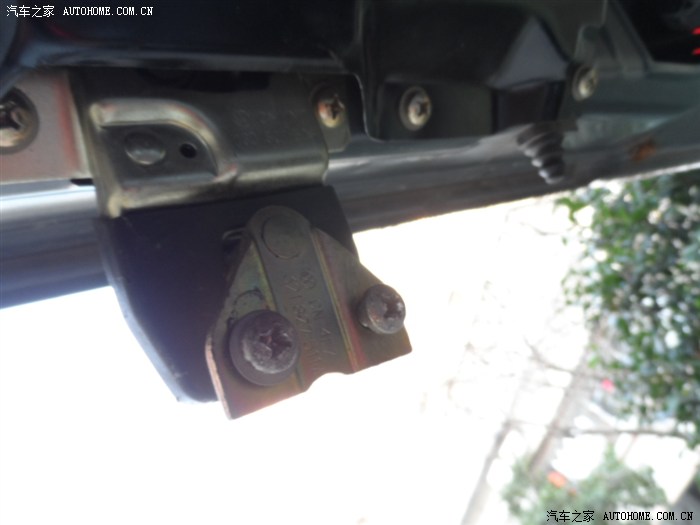

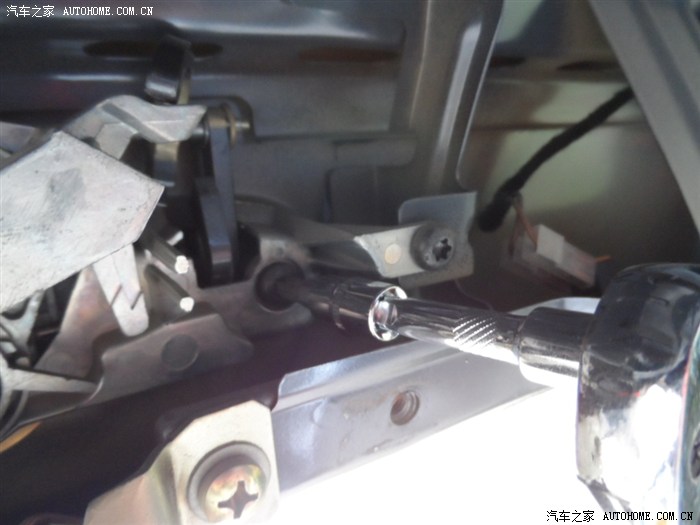

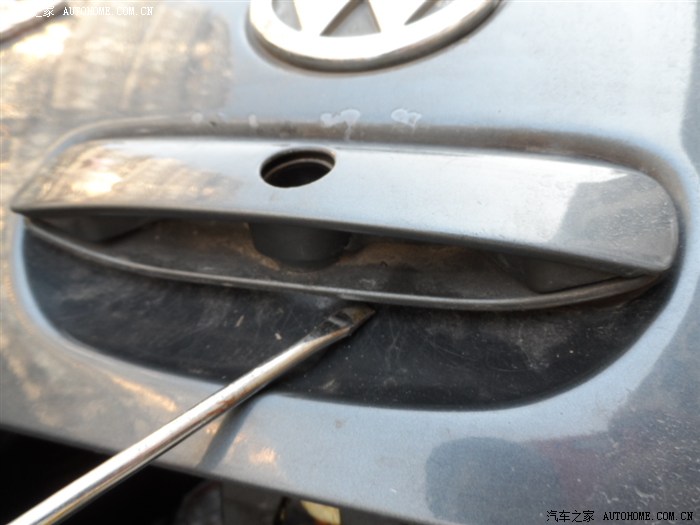

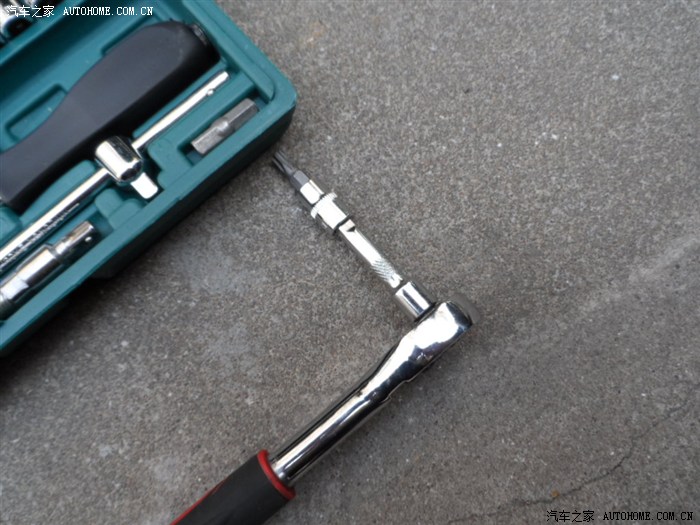

 拆卸篇——后备箱打不开，拆掉后座后拧下锁块螺丝，锁块还挂在上面

拆掉挡板

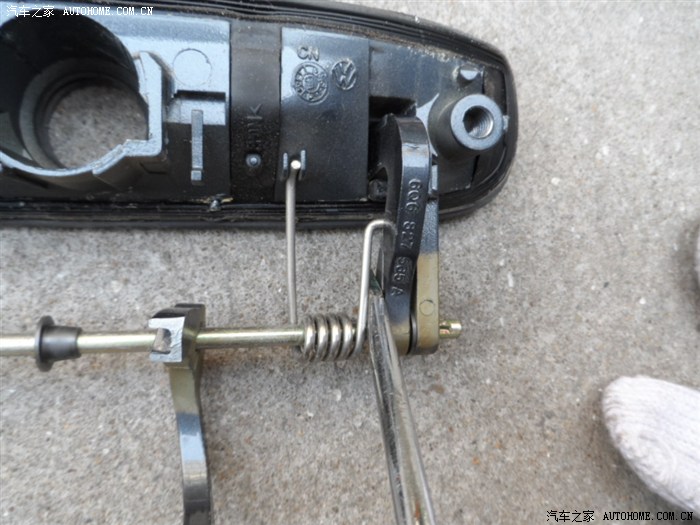

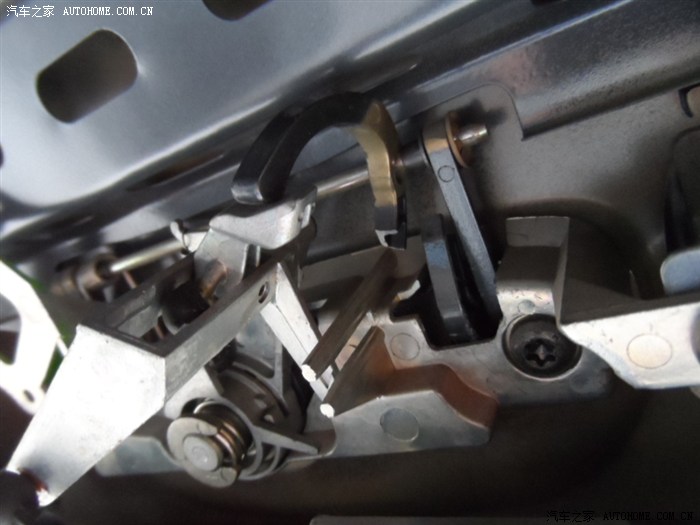

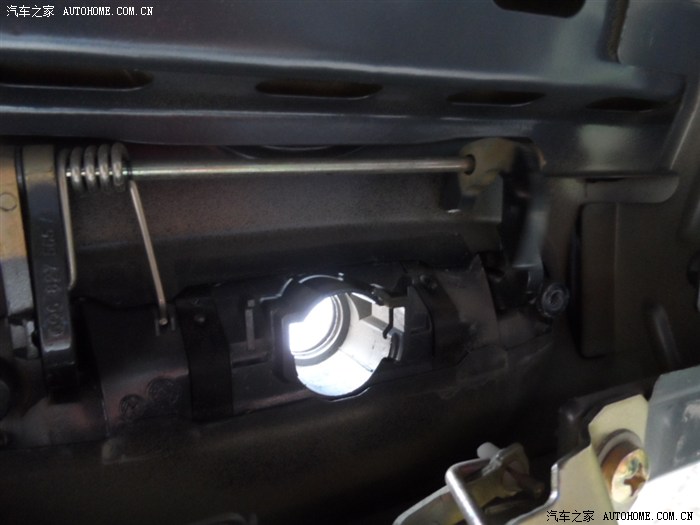

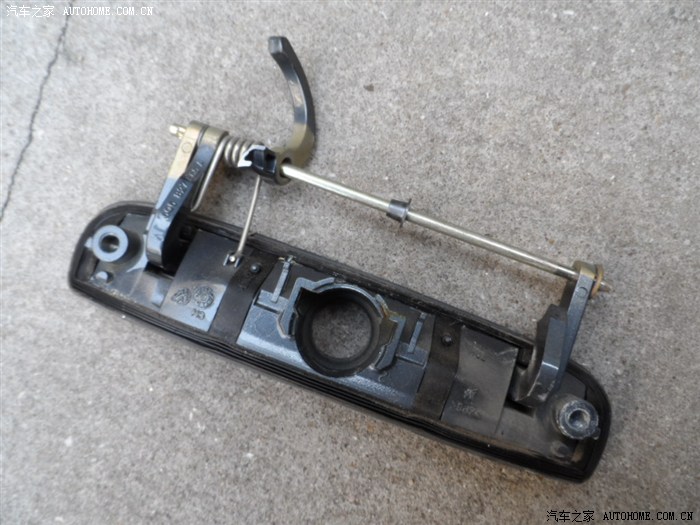

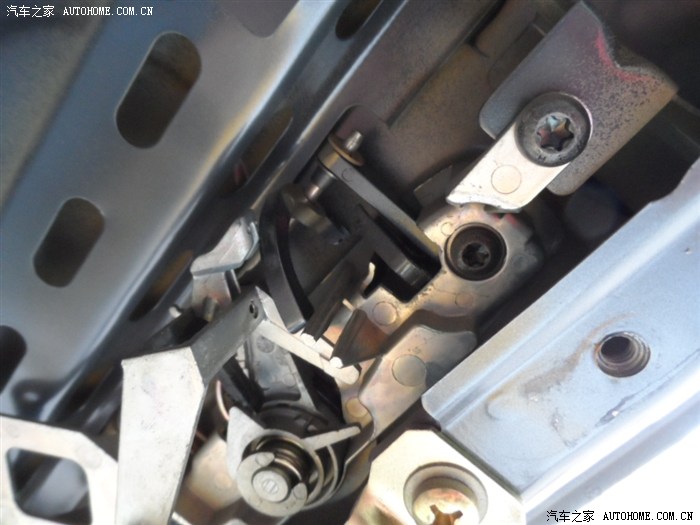

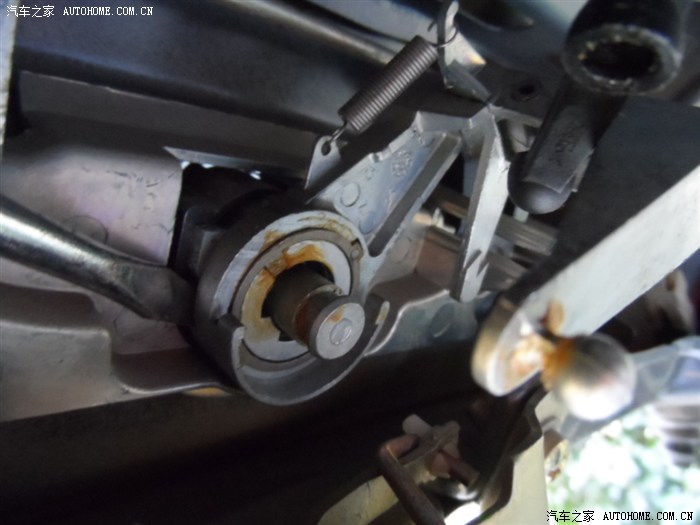

锁的全貌，

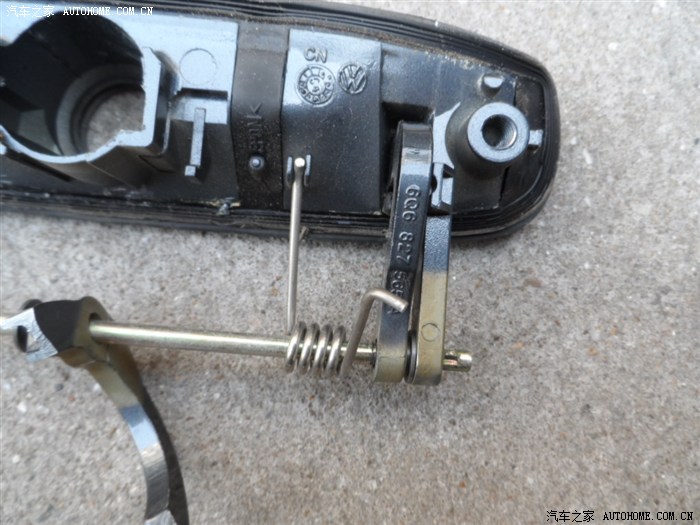

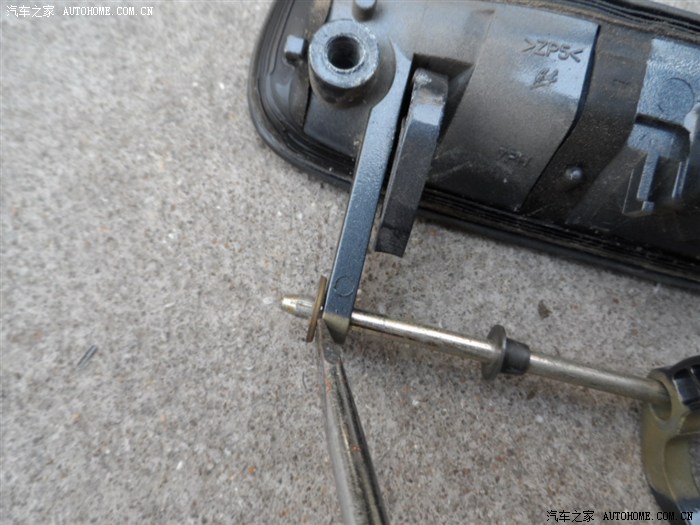

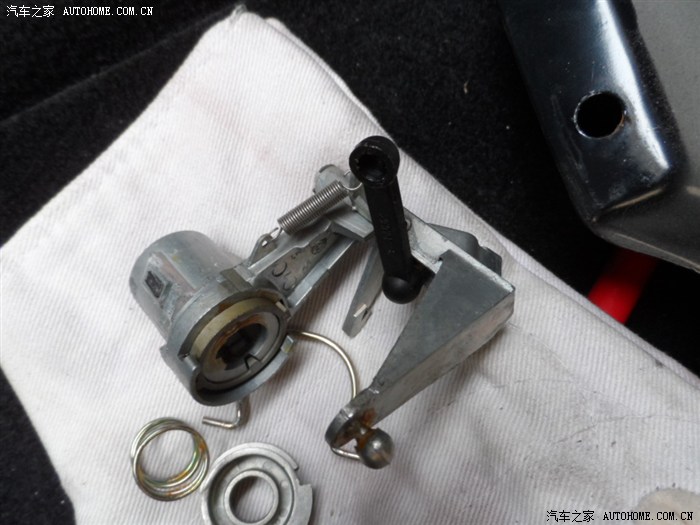

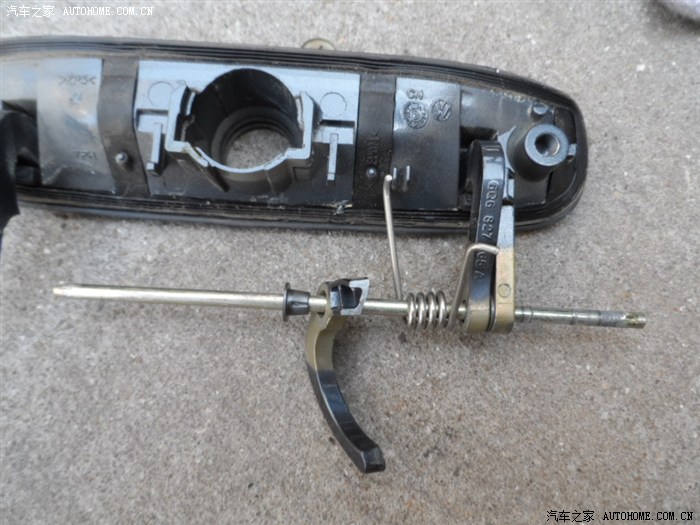

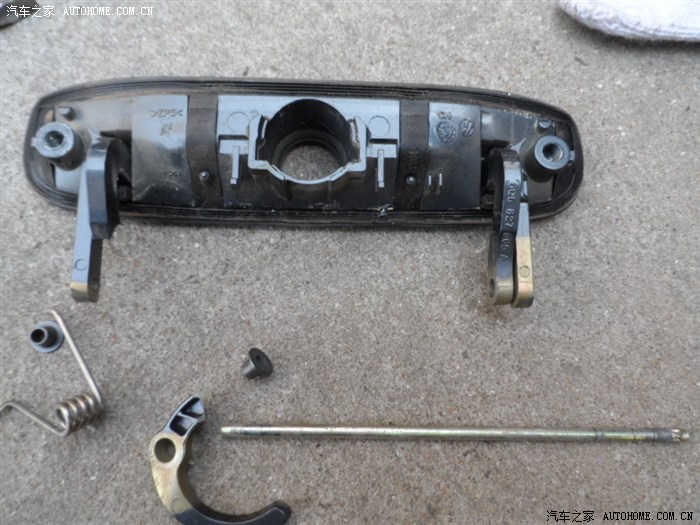

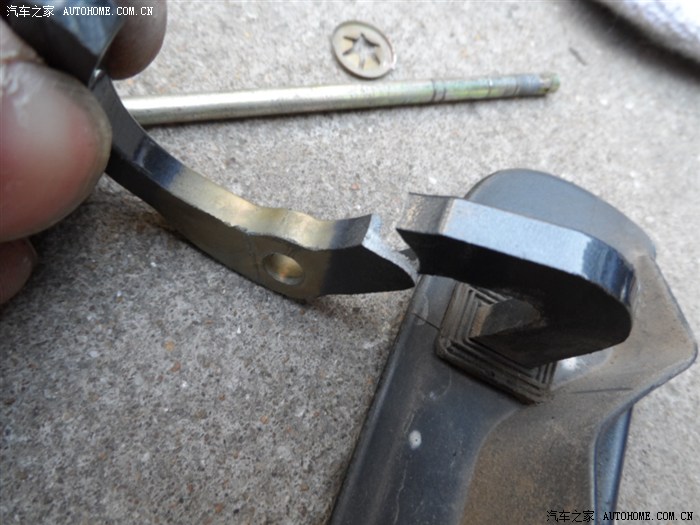

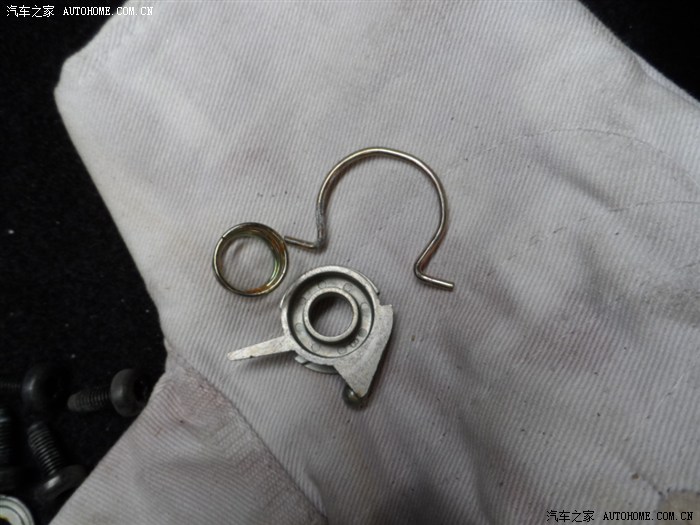

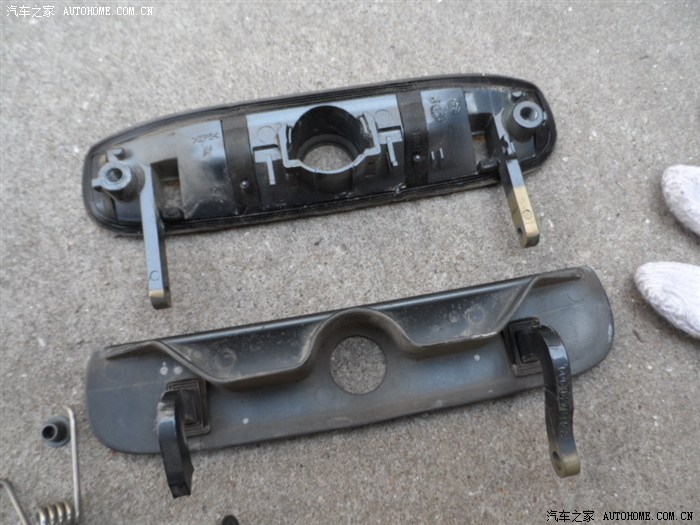

就是这里断了，下面我会全部分解

改装篇——拿电机和安装架比对，如果两个孔对齐，电机角度严重偏离正常的工作方向，这个角度才是好的，确定位置后做好记号

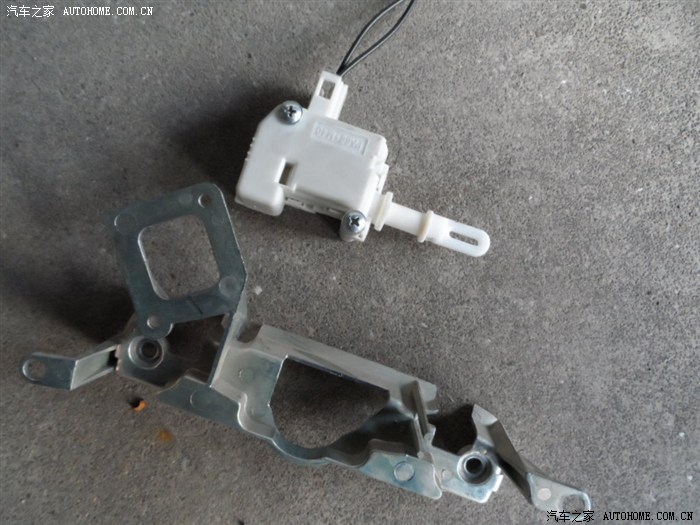

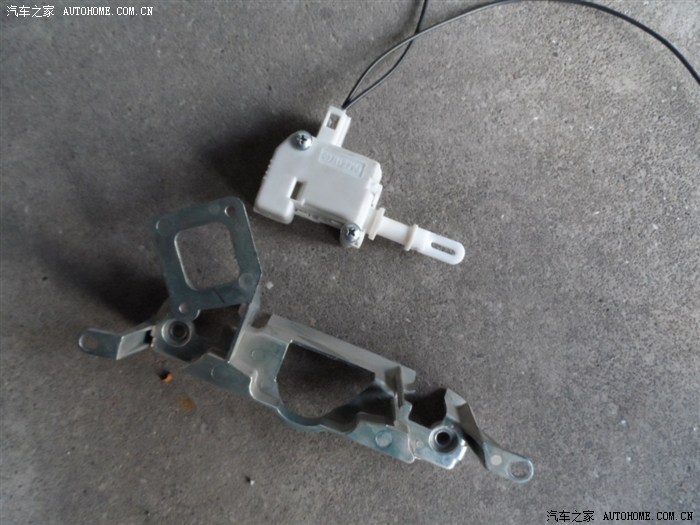

这是电机和安装架，安装架原车就有，我05款的，不知道大家的什么样的

这是改装后的样子，过程没拍，因为在车间改的，拍照不方便，其实就是加一块铝板，用来固定电机另外一个螺丝，用4.2钻头打孔，M5攻丝，最好再带个螺帽以防松动，铝板的另一个固定螺丝会被电机压住，拧紧后要锯掉，

反面

近图

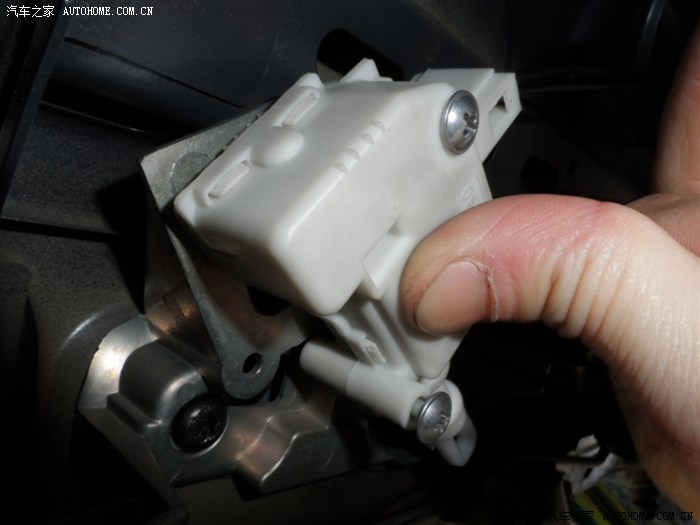

这是装上后的效果，尺寸刚刚好，

这是电机拉杆和锁块联动机构之间的距离，根据这个距离要锯一根尺寸刚刚好的铁丝拉杆，然后把原来的拉杆拿掉，把那个白色塑料卡子翻个面，再把改装好的拉杆套进去，

这是随电机买来的拉杆，明显长了，

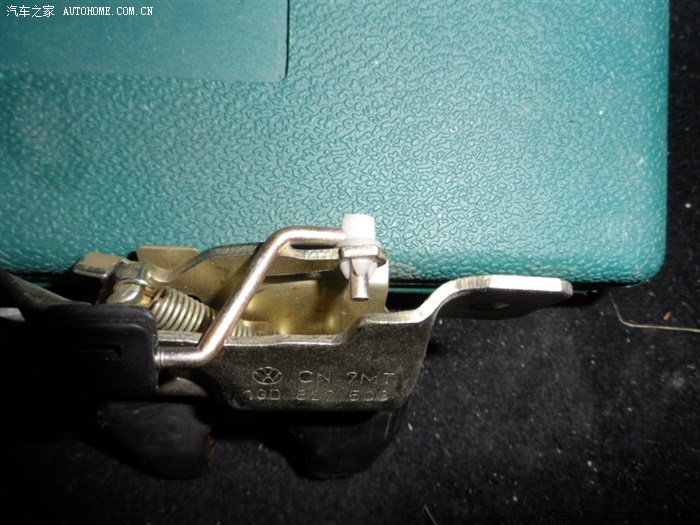

这是原锁的拉杆

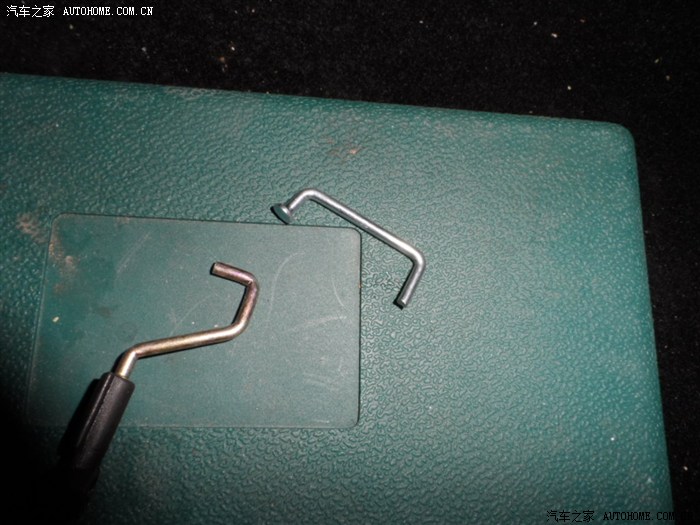

短的白色是改装后的拉杆，把买来的长的锯短再折弯就行了，

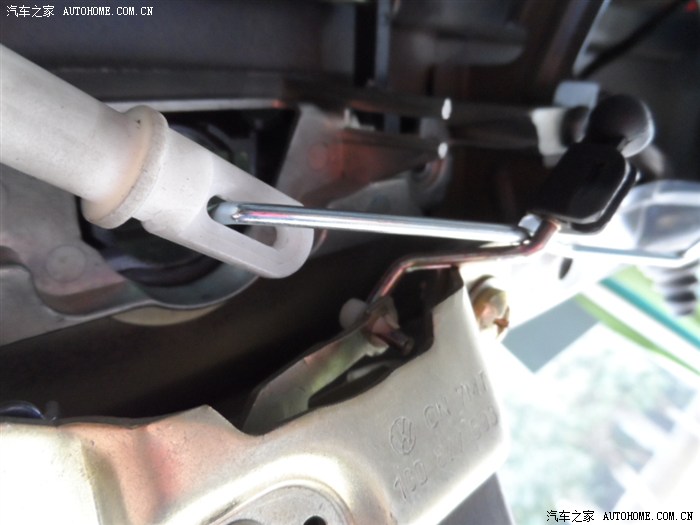

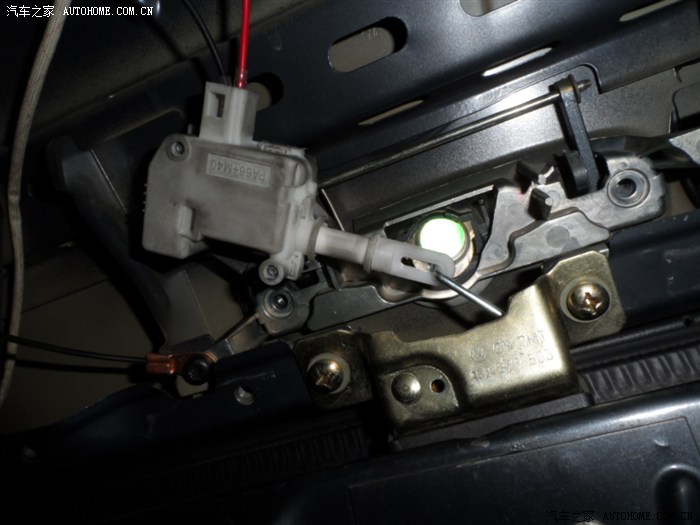

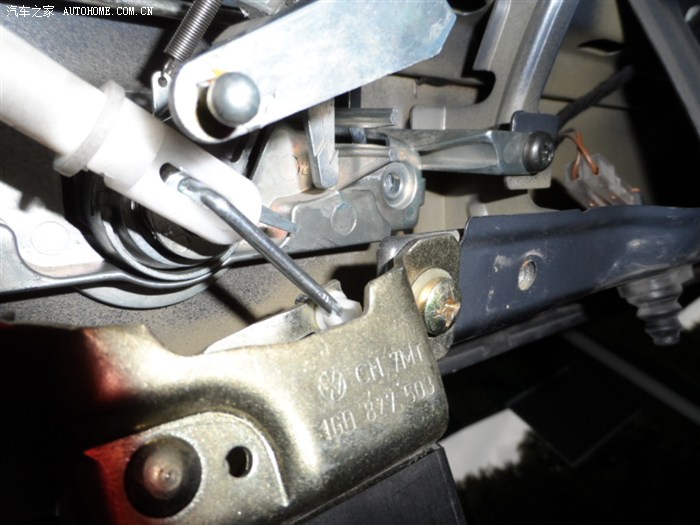

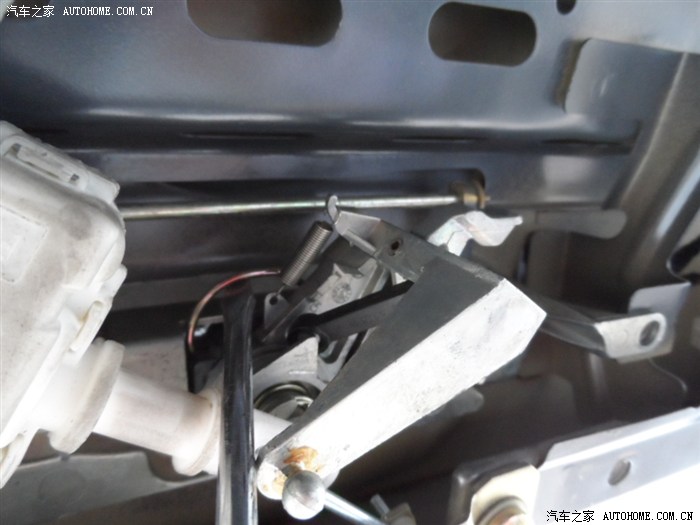

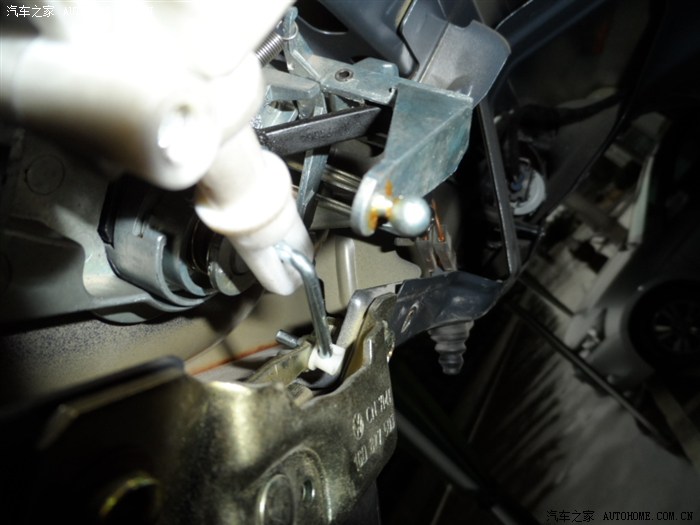

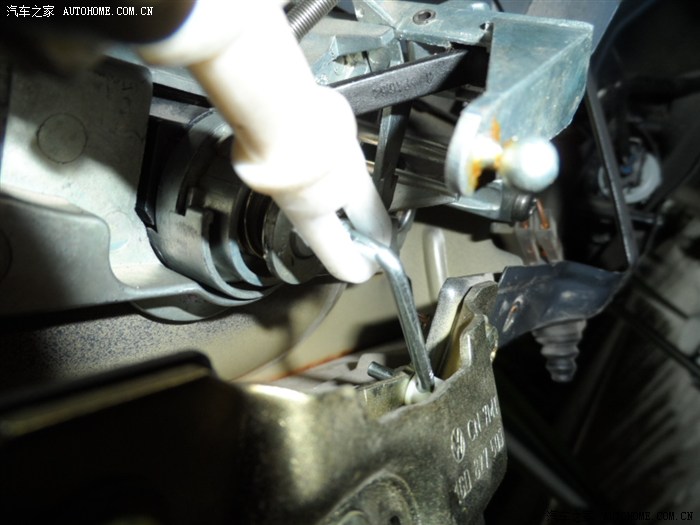

安装后的样子，这是开锁状态，

这是关锁状态

拉杆的距离一定要量好，长了拉不到，短了锁不住，

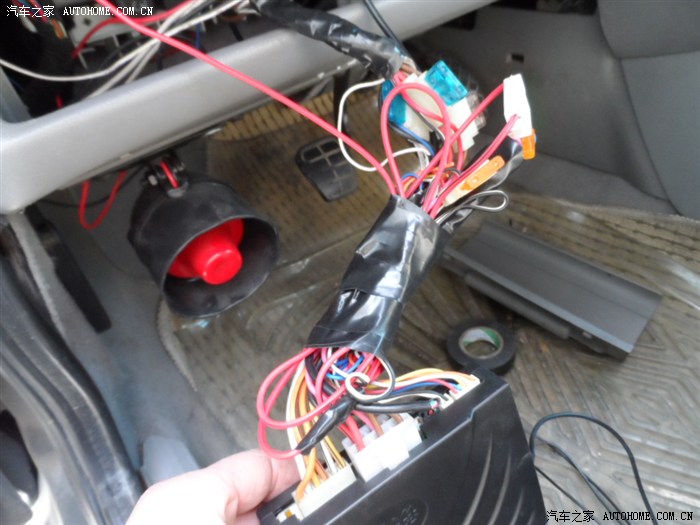

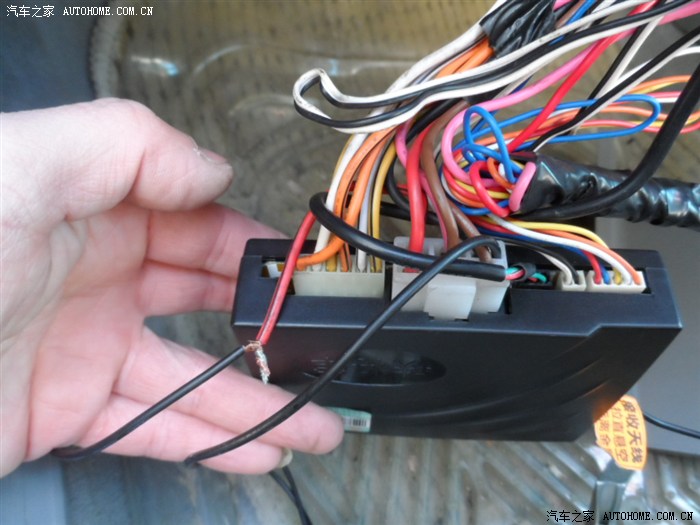

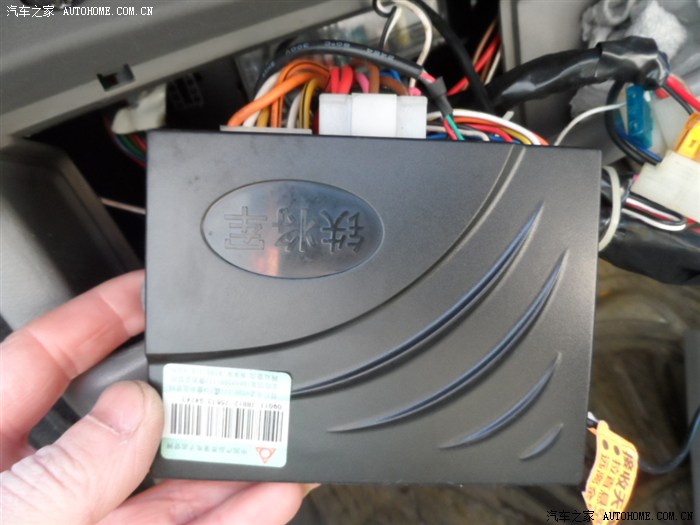

接线篇——铁将军主机，中间高的这个插头里面有一根红黑线，就是用来遥控后备箱开启的。

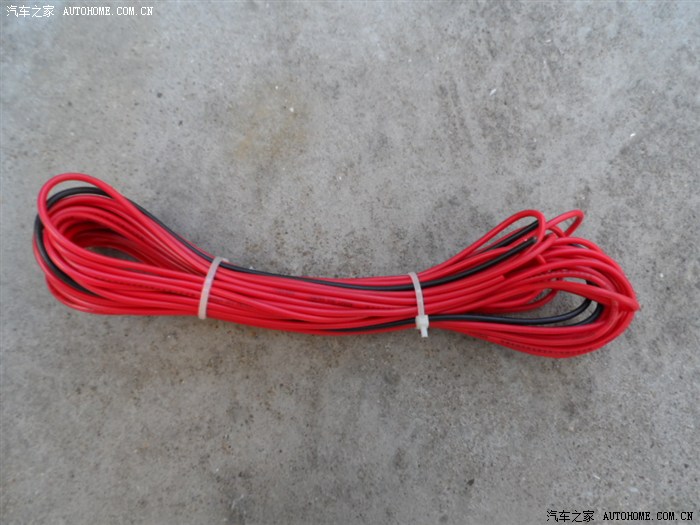

准备电线，红色的约4米，黑色的少许，可以在后备箱直接搭铁的。

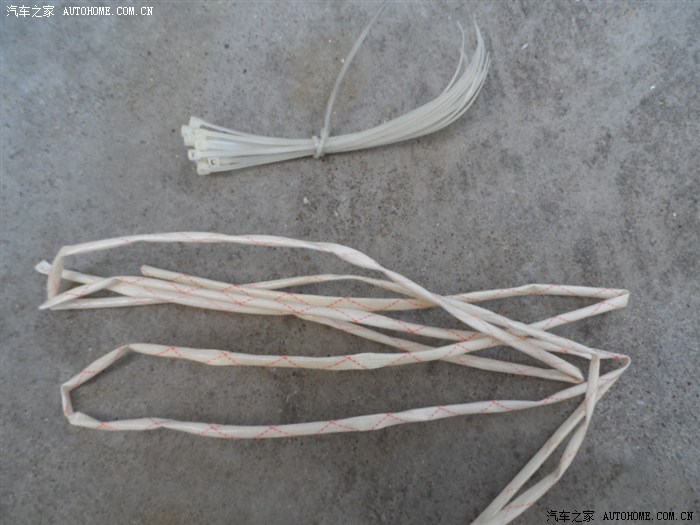

扎带，绝缘管

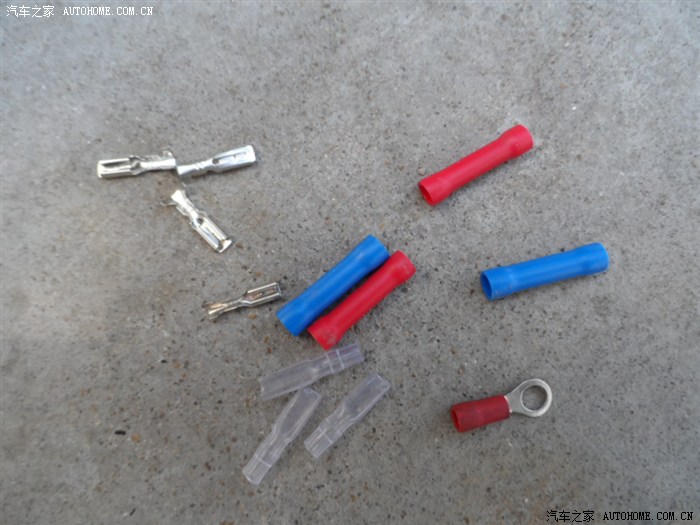

插簧，对接管，绝缘套，接线端子

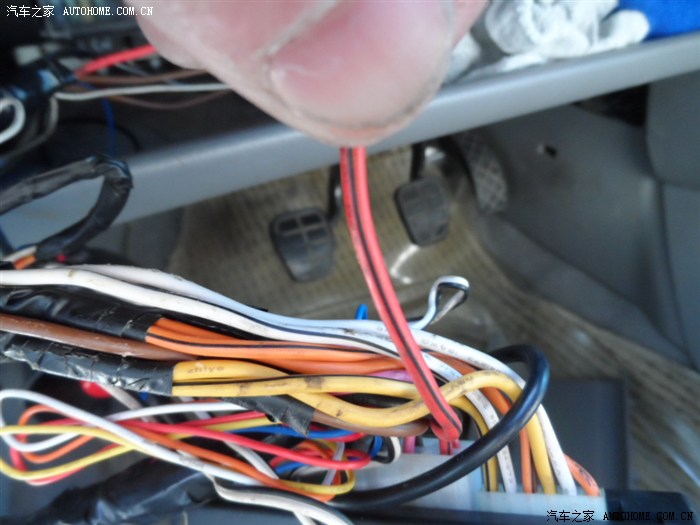

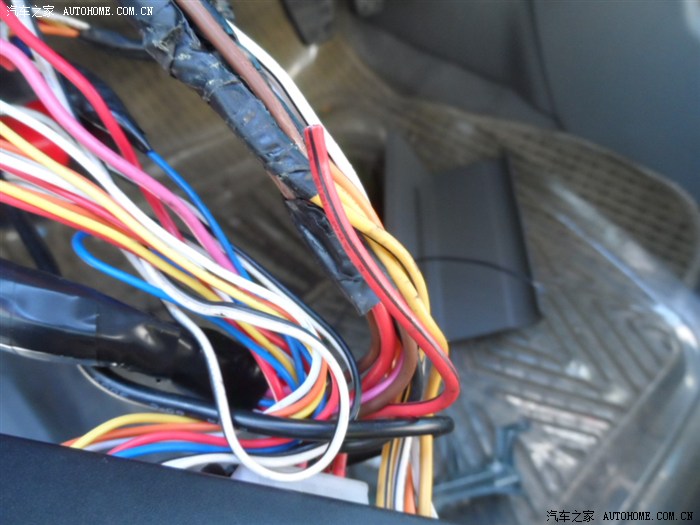

就是这根线，被剪掉了，

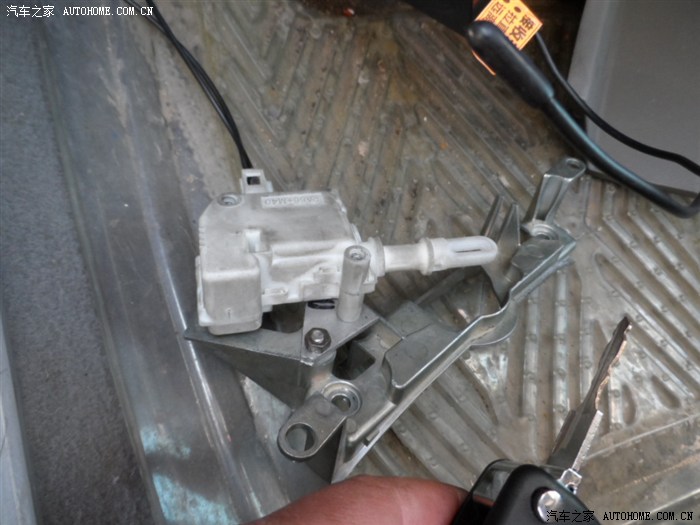

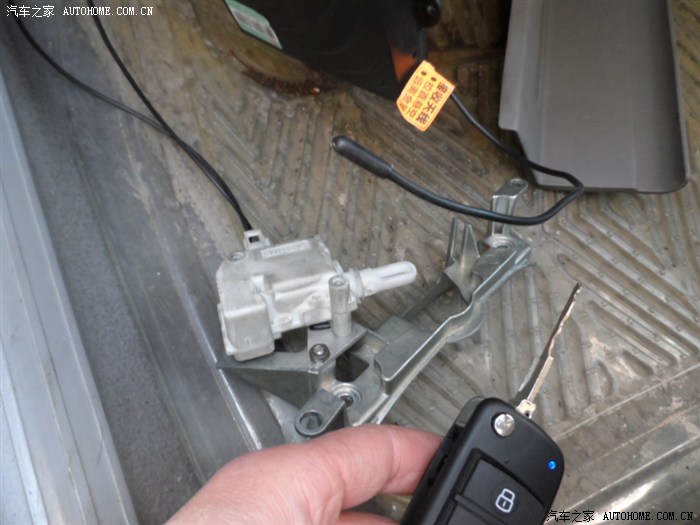

先接上试试，

关锁状态，

长按开锁键后拉杆缩进去了，这样就打开了，

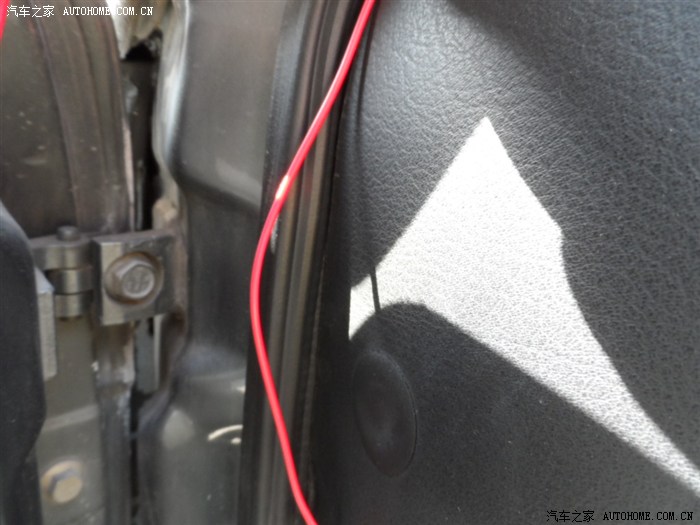

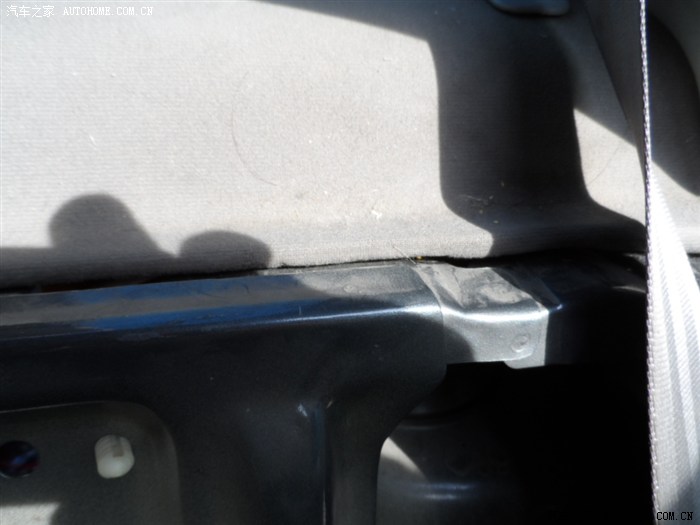

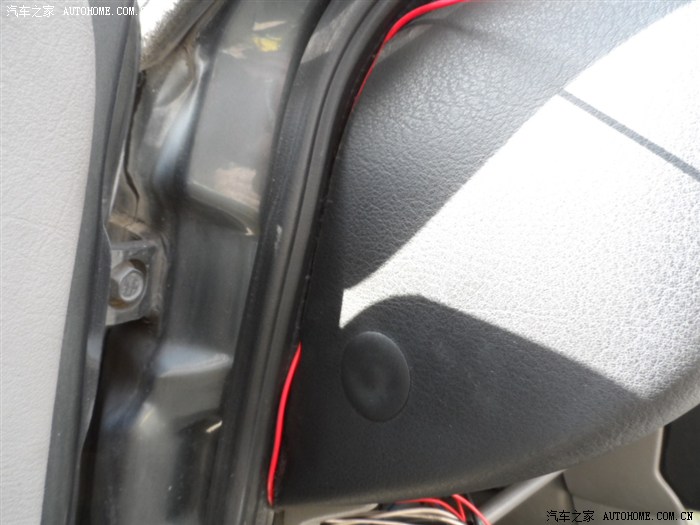

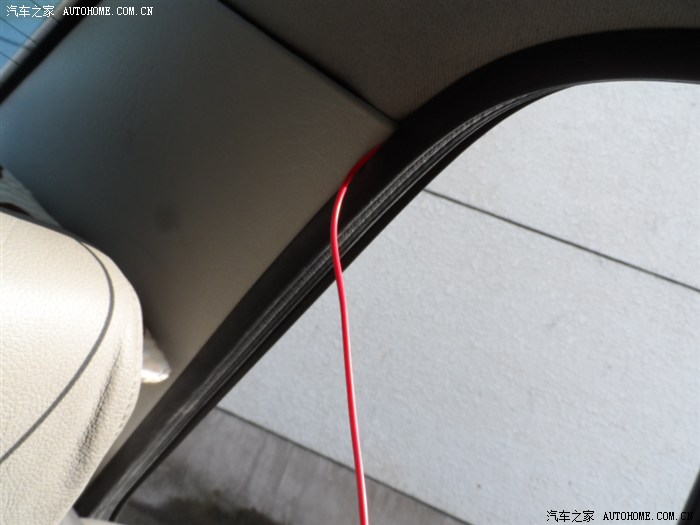

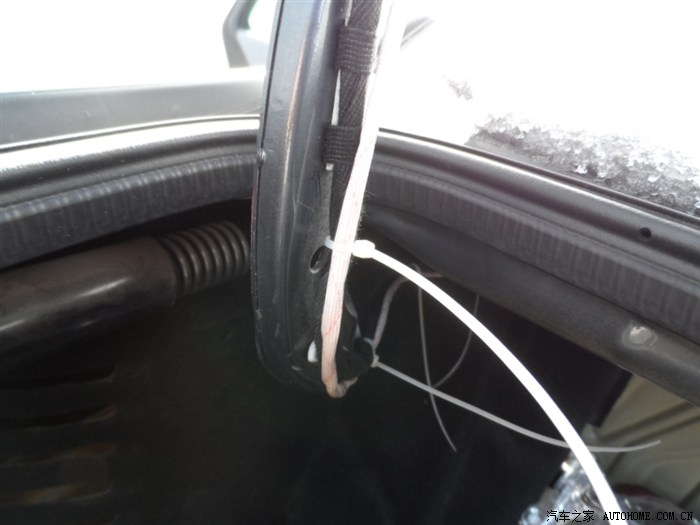

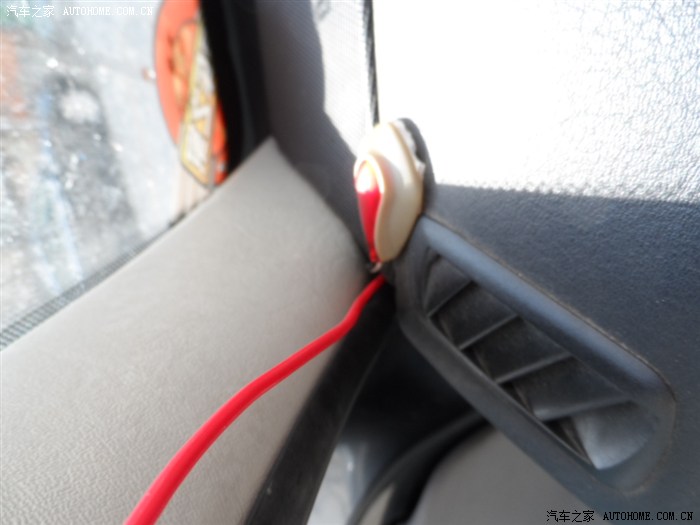

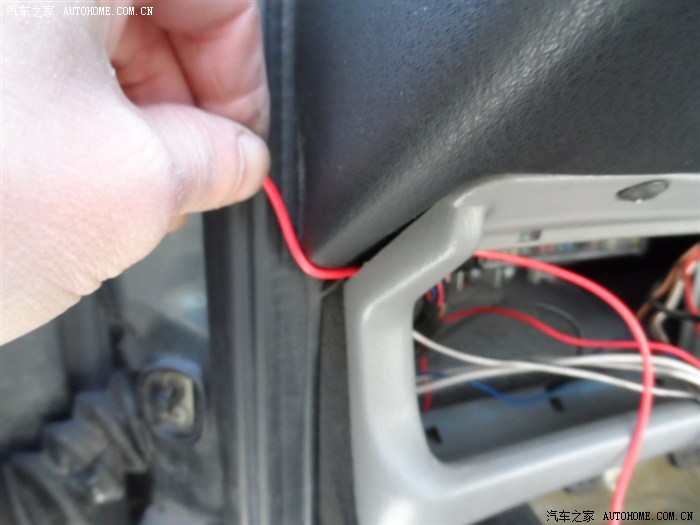

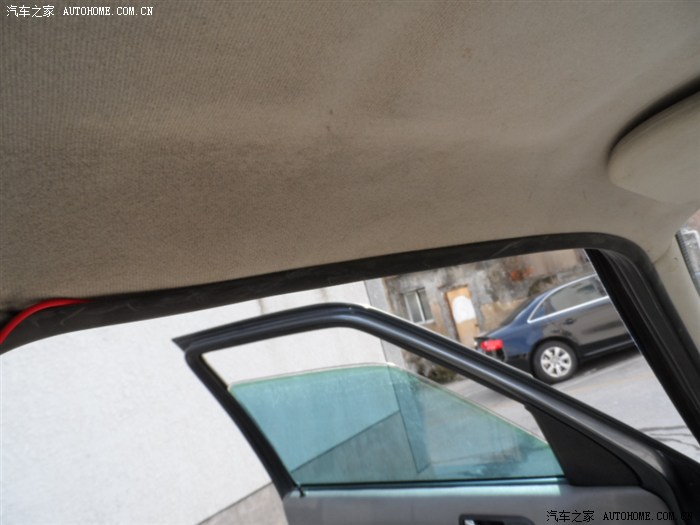

开始走线，从密封条里面走线，看不出来，

撬开一点，慢慢塞进去，





继续，

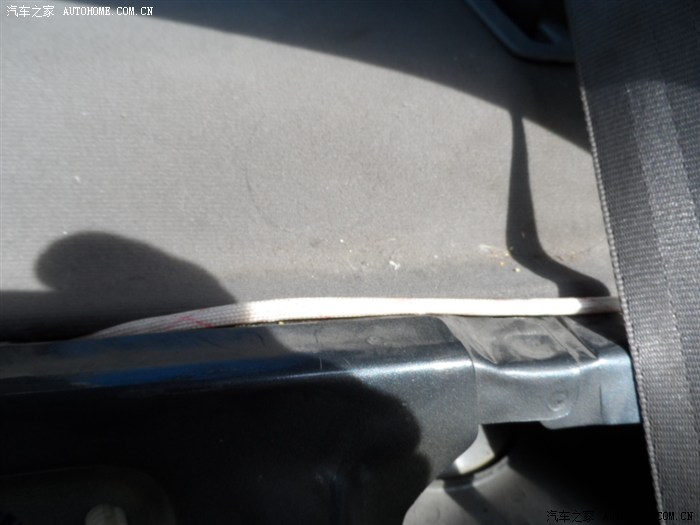

继续走线，

到这个地方后要从后座穿过去，要拆下后座，

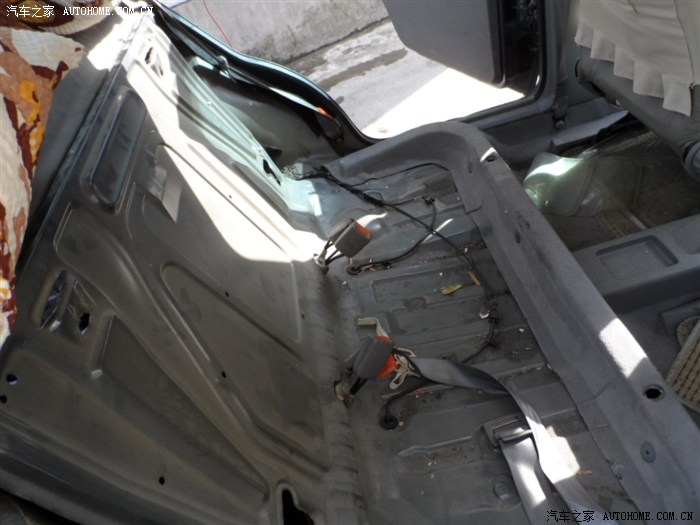

拆掉后座，很脏啊，

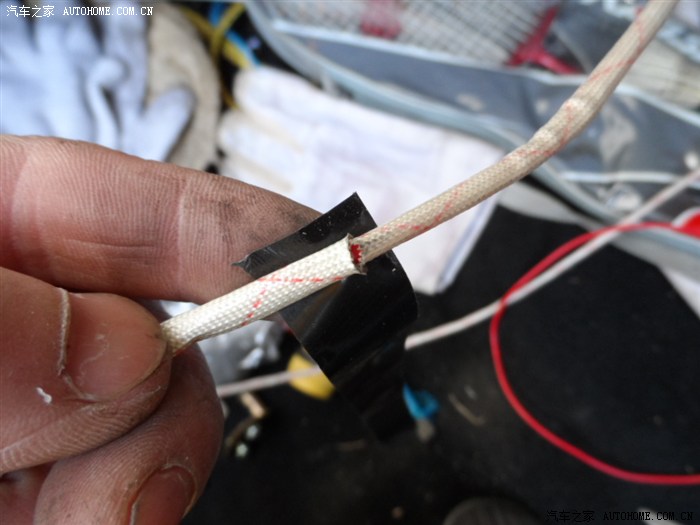

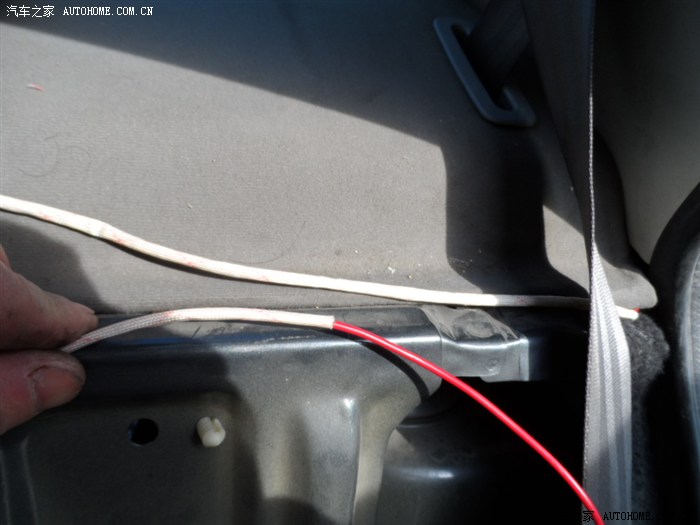

从这里开始要把电线穿进绝缘管，因为和铁皮接触，以防磨破外皮，造成短路，那麻烦大 了，

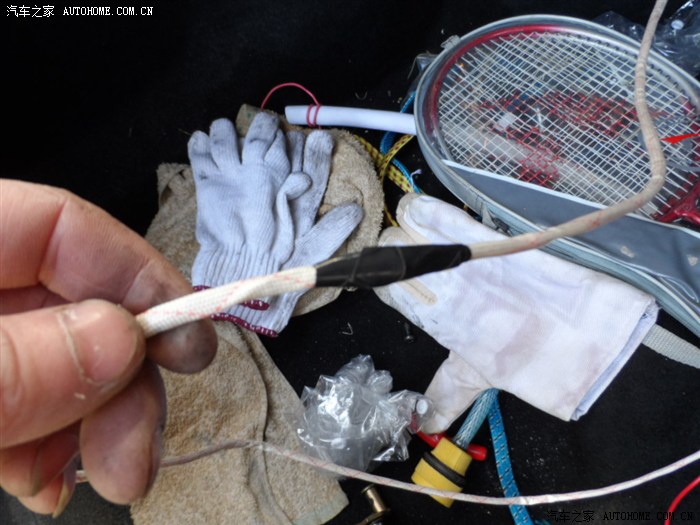

绝缘管接头的地方要用电工胶布包好，





扎好扎线，最后要把扎线头剪掉，

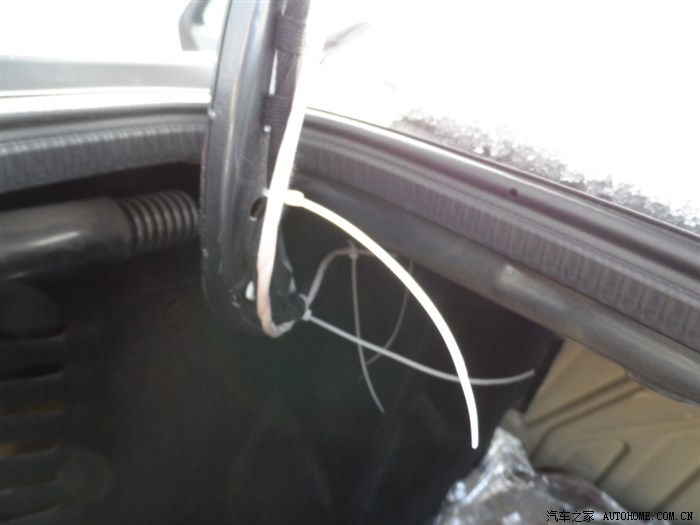

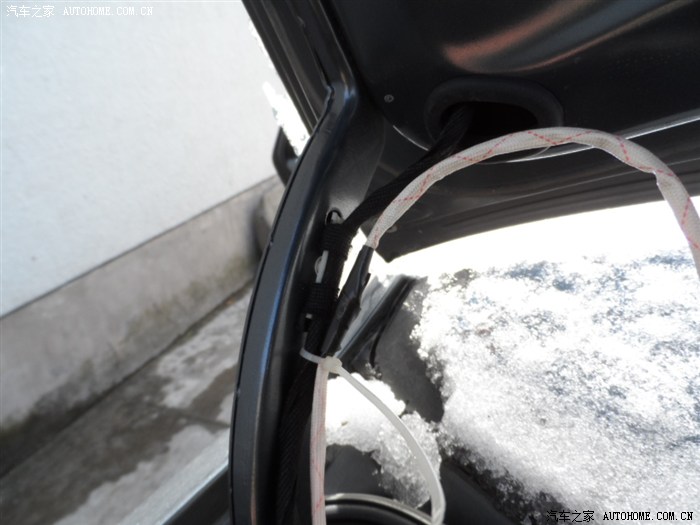

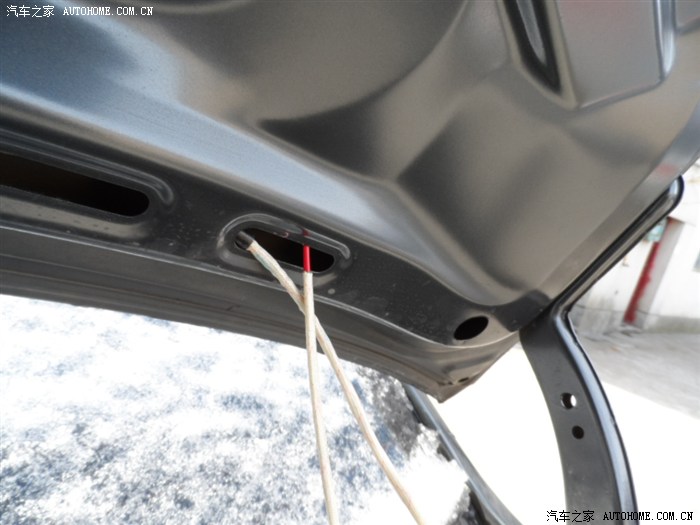

从后备箱盖的夹层里穿过去，

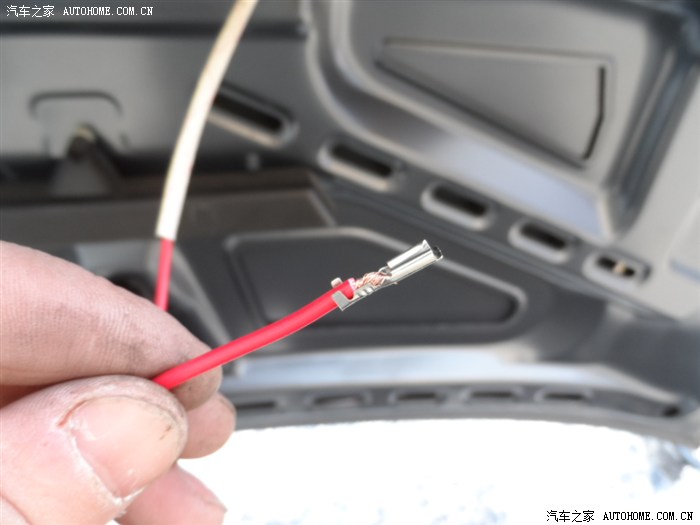

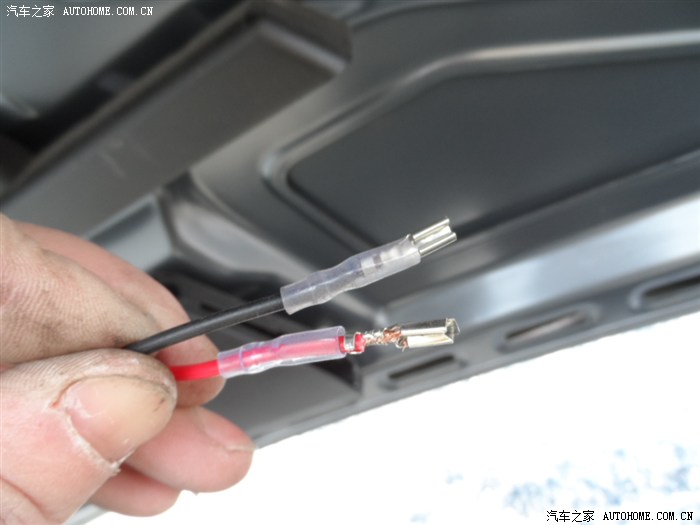

先走好后，根据长度剪下多余的电线，然后在电线头上套进绝缘套，钳好插簧，

正负极各一根，

负极搭铁的铜鼻子，后备箱最小螺丝6mm，所以只能用这个了，

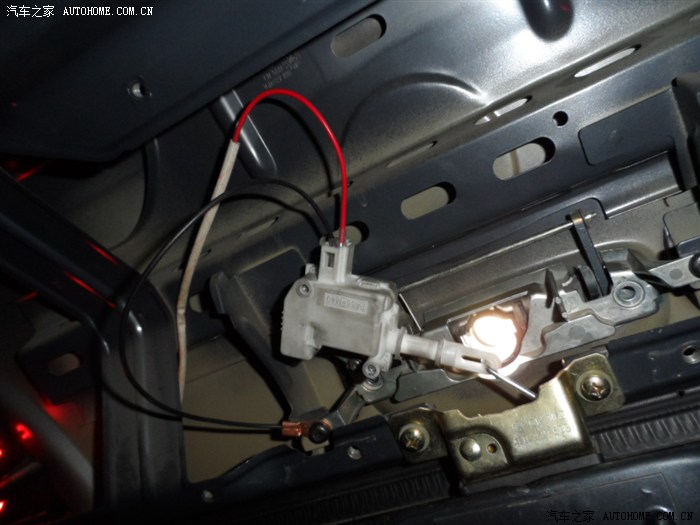

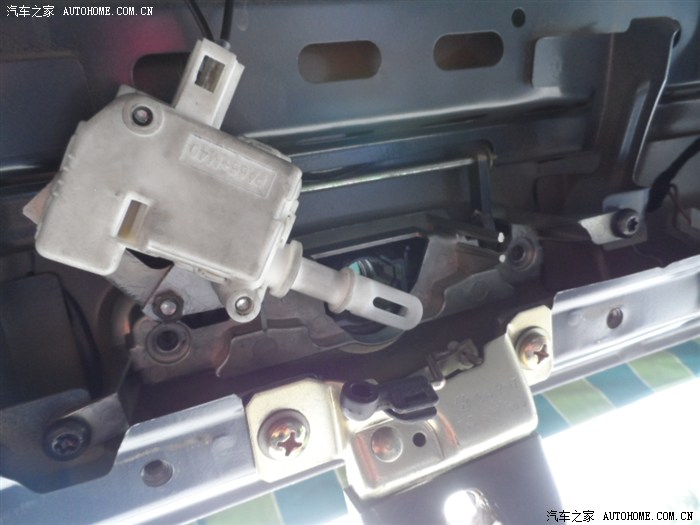

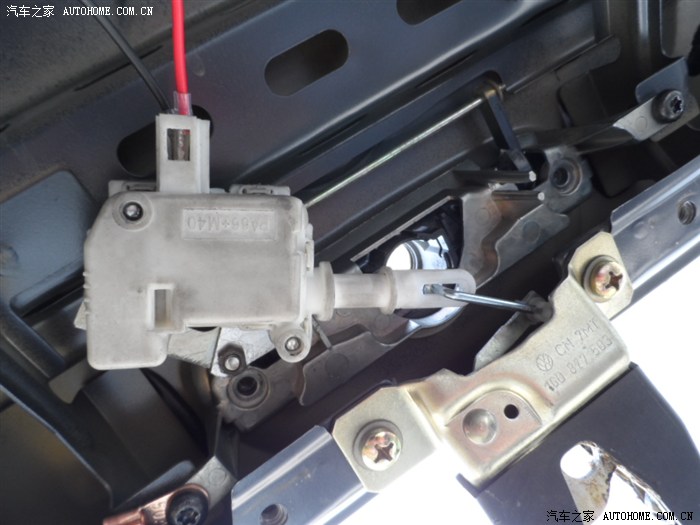

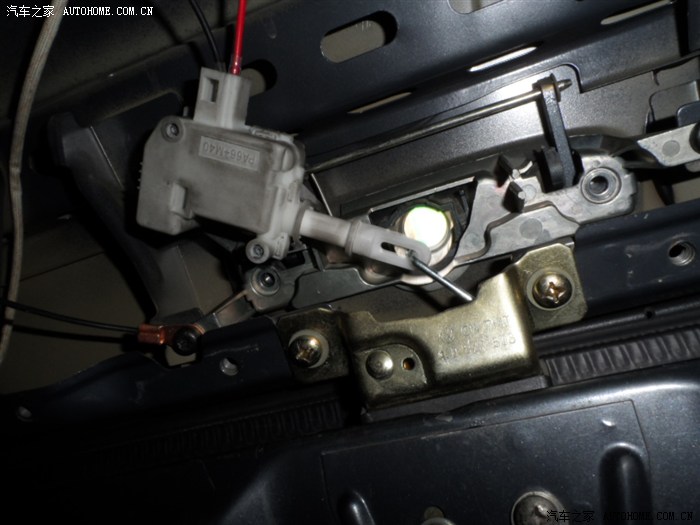

装上电机和铁丝拉杆，测试一下，效果很好，只是电机回转声音有点大，

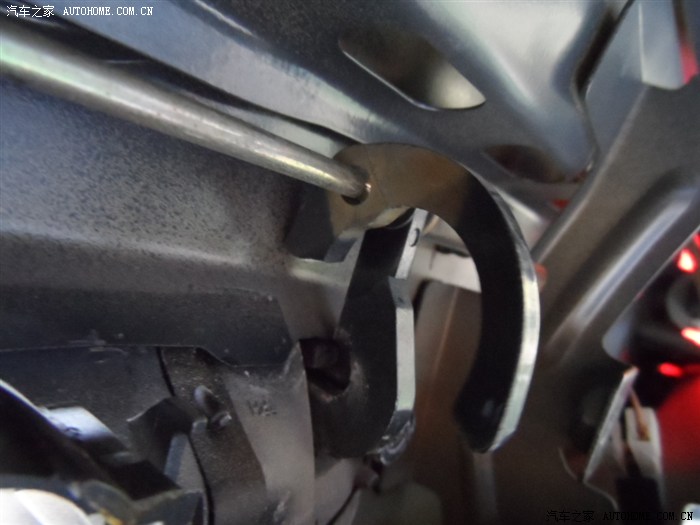

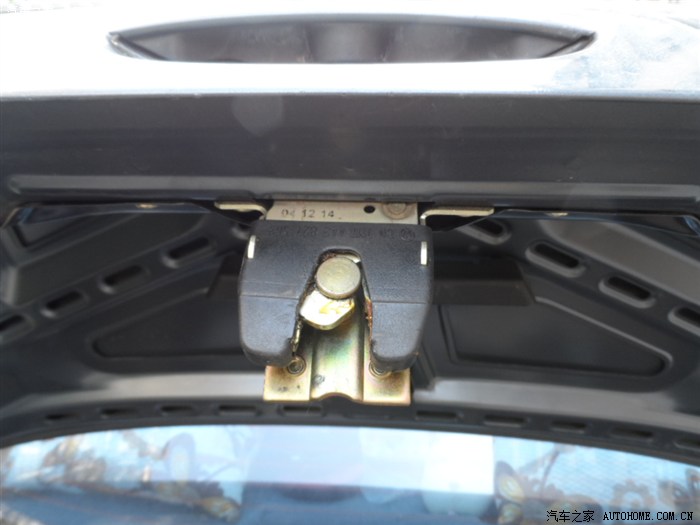

这是后备箱内拍的，

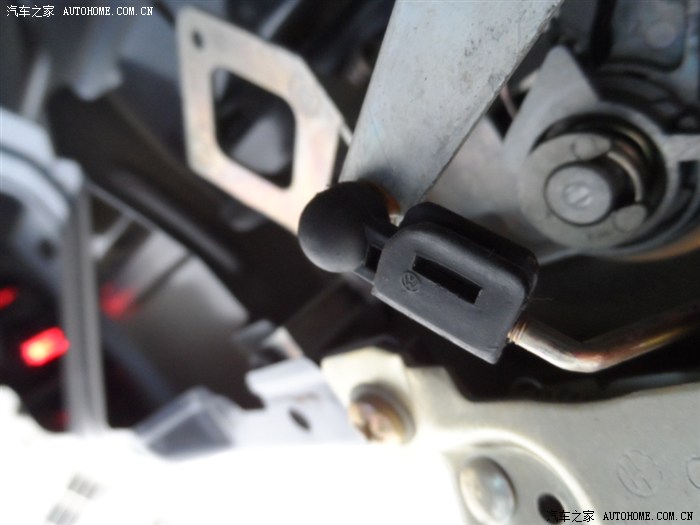

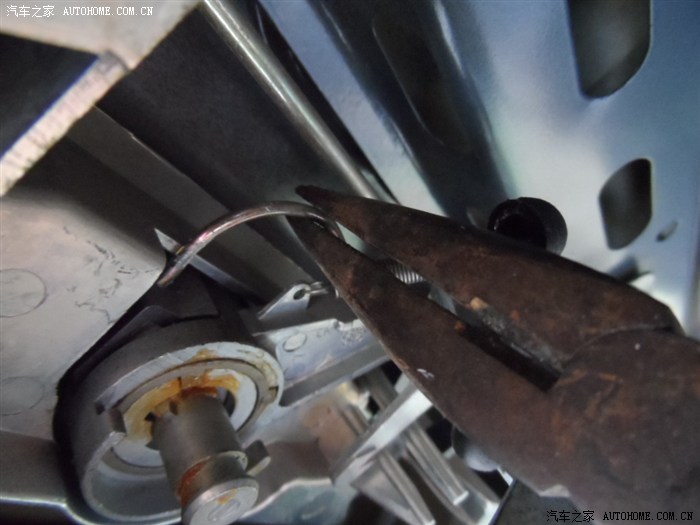

把锁装回去，如果不拆锁芯的话只要拿掉图中这个卡簧就、就行了，整个锁块和联动机构都可以拿下来了，

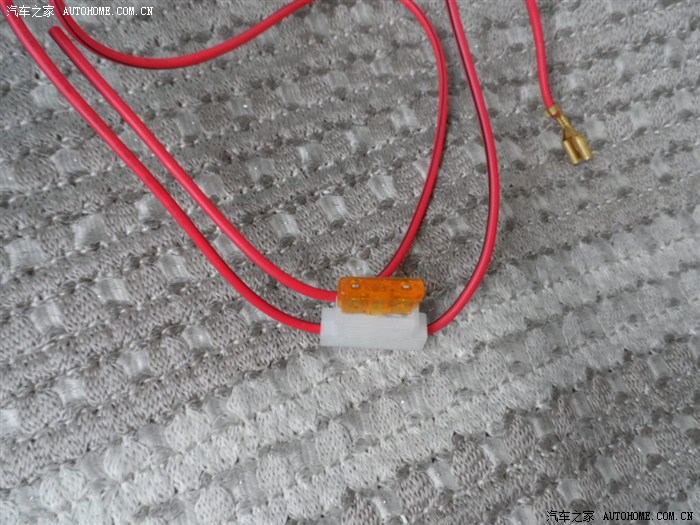

别忘了在铁将军主机那个地方加装一个5A的保险丝，这是必须的，



扎好放回原处。至此，后备箱遥控开启改装全部完成，本人认为只要电机本身不出现质量问题，应该可以用得住的，电机是正厂原装配件，价格50，运费12，

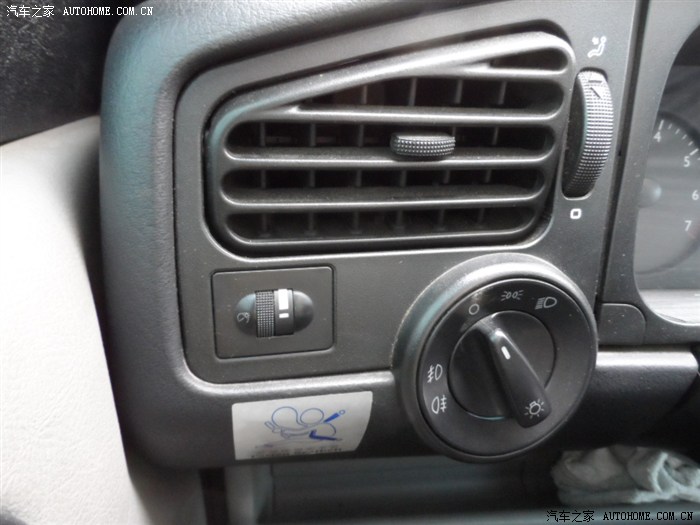

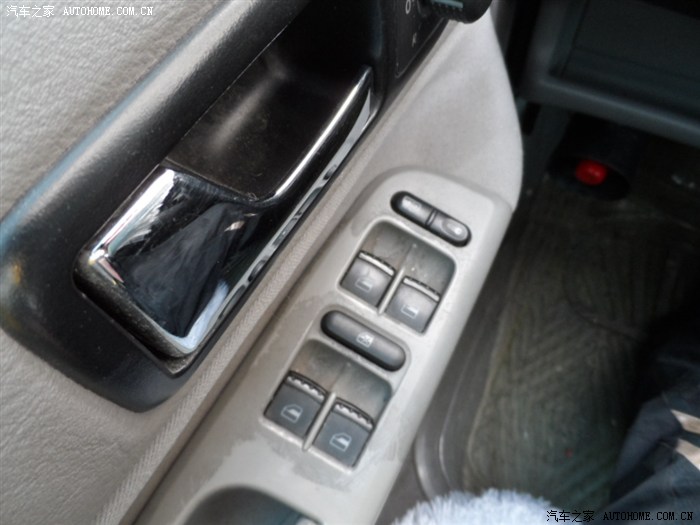

内饰篇，天冷了，把冬天座套换上了，看着也暖和呀

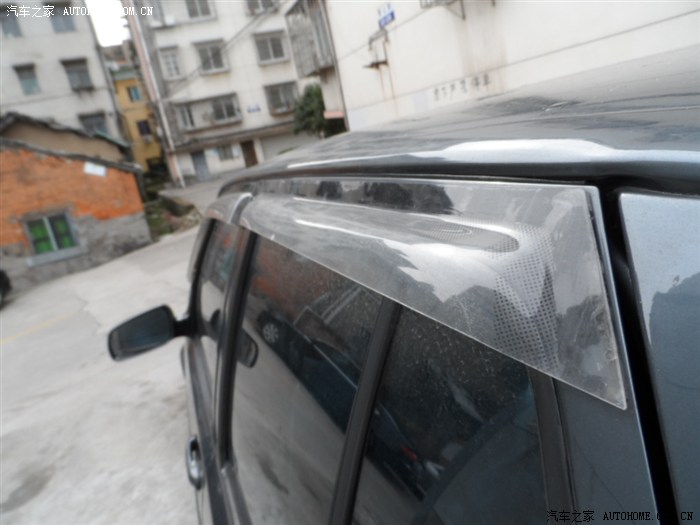

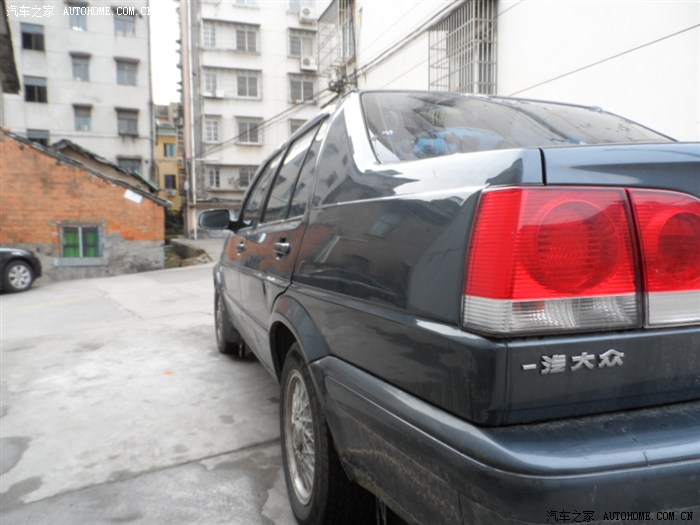

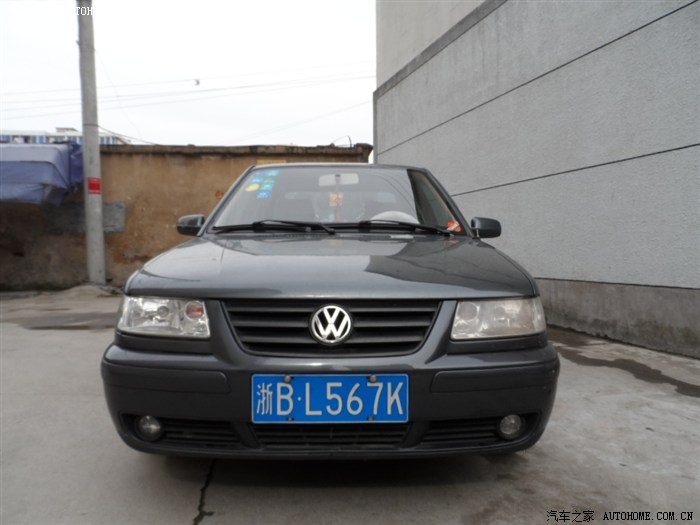

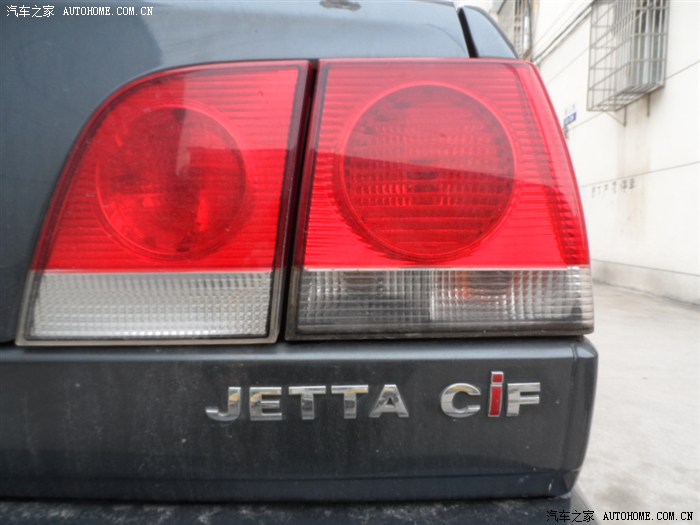

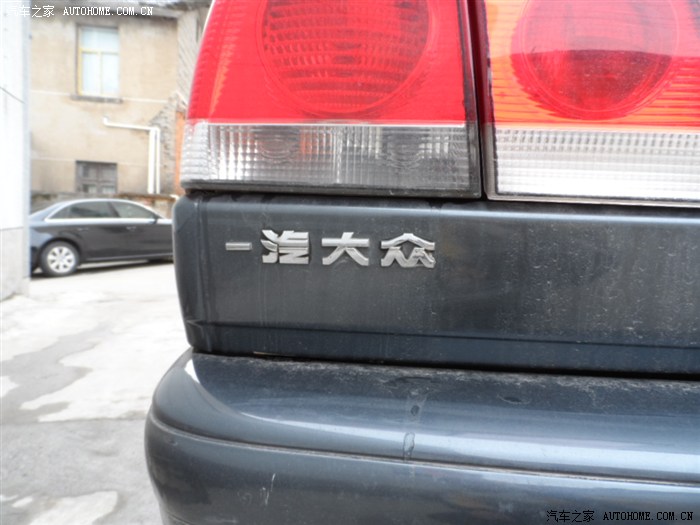

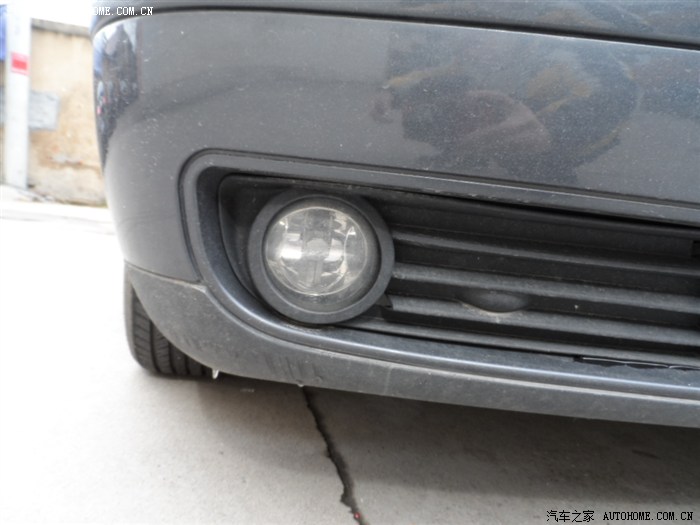

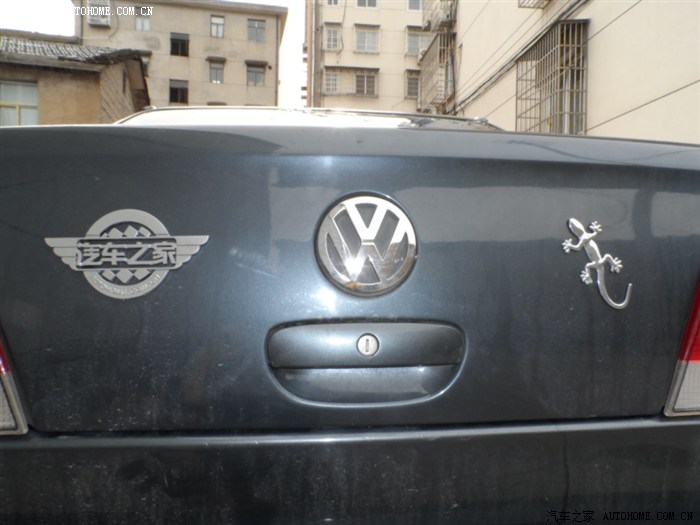

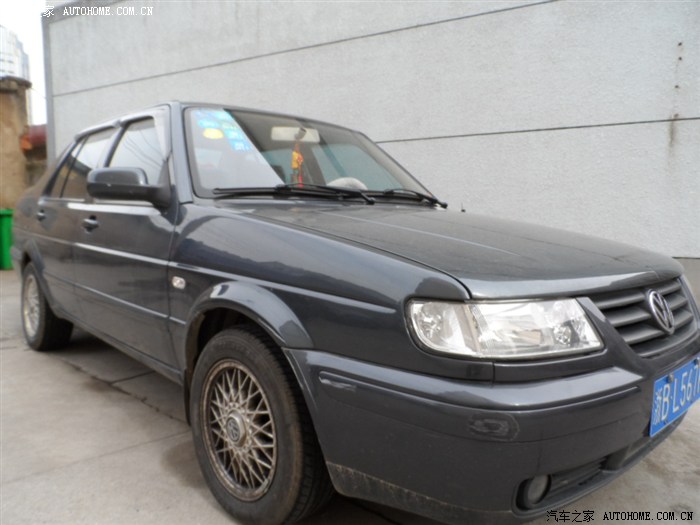

外观篇——昨晚雨夹雪，很脏没洗，大家包涵啊，
