做次拆客 暴力分解暖水阀 多图分析漏水原因

啊！副驾驶位置的地板怎么有水？下雨漏的？暖风水箱烂了？

都不是

八成是暖水阀漏滴！！！这玩意换起来可麻烦了 心理承受差的车友会难受好些天 因为要把仪表台给拆了 就是说把眼前那些东西都给拆了 拆的乱七八糟 看住难受。。。。

进入正题

下面俺就拆开一个暖水阀来看看 里面都是什么乾坤。。。。造成的漏水、。、、

工具是必须的 现在都是自动化了哈。。。。。

暖水阀总成  等待给肢解的样子 肢解？ 咋恁恐怖呢。。。。。

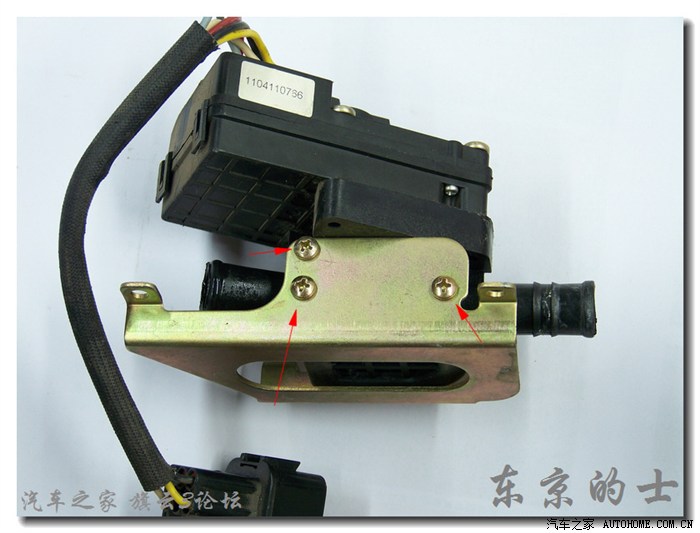

把箭头所指的螺丝搞下来 会分离电控部分和阀门部分

不多说 螺丝搞下来

 就这几个螺丝 把暖水阀分成了3部分

先拆它  其实里面就是一个步进电机 况且给它起个名字叫做 电控总成吧。。。。

背部有三个很细的螺丝 遗忘了没给镜头 松开螺丝就能把电控总成打开

得了  电控总成的五腹六脏  左边的带电路板的电机 右面是几个齿轮 把电机的速度减下来 来带动阀门开关。。。。

可以看出来暖水阀的原理了  当大家拧动空调面板中间的那个温度旋钮时 这个电机就会按温度旋钮的控制来转动 从而带动阀门的开启关闭 起到调节温度的作用，。。。。。

这部分俺也给它起个名字吧 就叫 阀门总成 呵呵

只好暴力拆解了 因为没螺丝。。。。

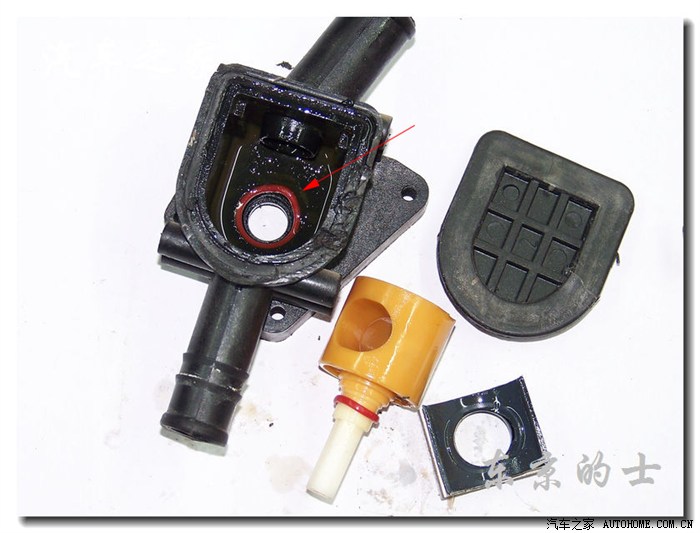

得了 阀门拆开的样子

可以看出阀门的原理和家里水龙头的原理一样

电控总成带动黄色部分的阀芯旋转

从而调节暖风箱里的热水流量 达到温度控制的目的。

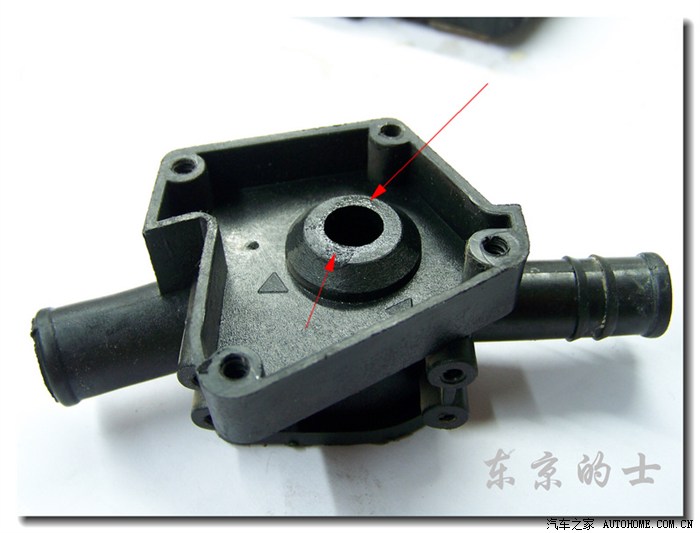

箭头所指位置就不多说了  病灶 绝对是病灶。。。。。

看不出来那是你不懂，，。。。。

黄色的那部分叫它阀芯吧 很明显 阀芯下部的密封圈也是病灶之一。。。。。

不明白的往下看。。。

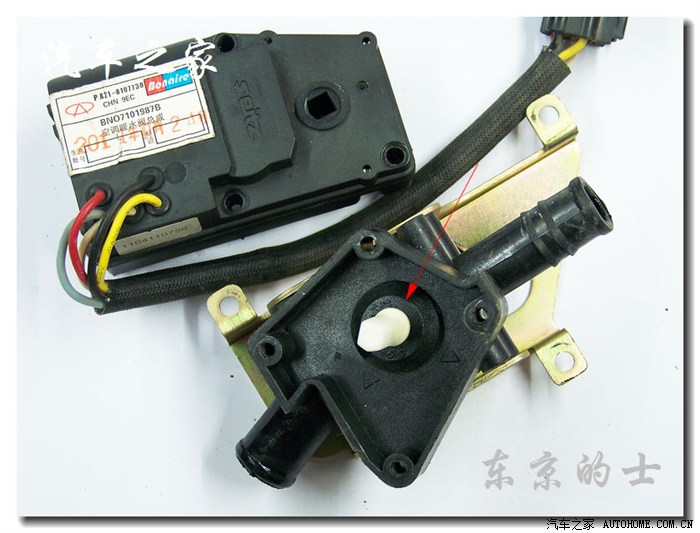

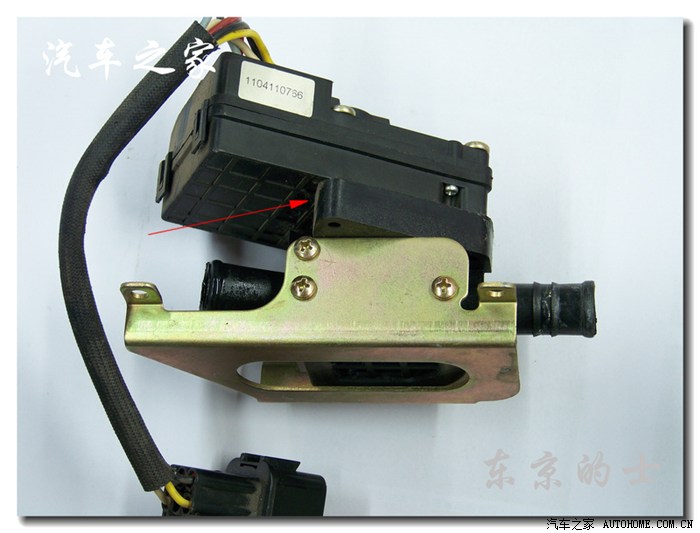

这里漏的

拆开能看清楚 是白色轴那里漏出来的。。。。。

看 上面的冷却液痕迹。。。拍的不是很清楚。。，。。

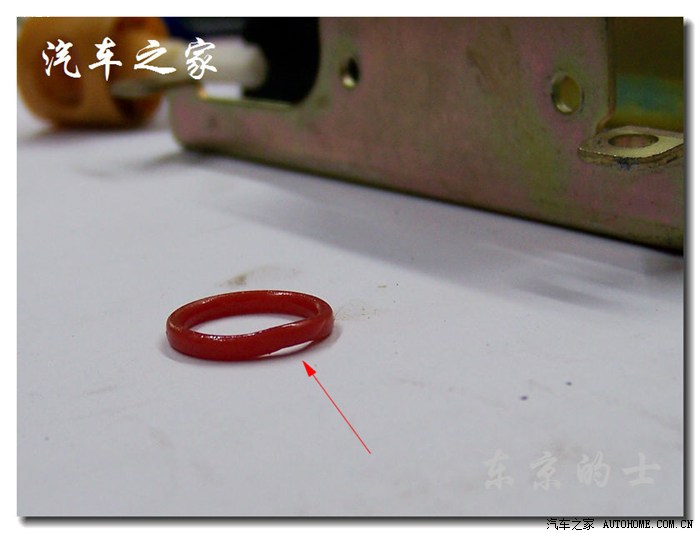

密封圈去掉后的特写 看看病的轻不轻。。。。。。

嗯 全家福。。。。

不对 应该是遗像 哈哈 俺懒得再把它们给装起来了 直接塑料袋一兜  扔柴房里喽。。。。

圈内的螺丝上的肉 可以看出塑料壳体材质很不理想 本来以为壳体都是超声波焊接的 很难拆开 谁知道不费很大力量就撬开了

试想一下 在冷却液的高温下 壳体应该会变形 导致密封不严密吧。。。。

是产生漏水的另一原因？

电路板上的产品编号 没啥意思，，，，，，，
