我的小S买回来已经有半年多了，跑了将近10000公里，没有出现过任何故障，我心里非常满意，唯一遗憾的是没有声响报警装置。小区里经常有爱车玻璃被砸得事件发生，于是我赶紧给爱车装了一套防盗报警器。

防盗报警器的型号是：铁将军3668，价格170元。

装好后一试，效果非常好，能实现以下功能。

1.           踩脚刹自动锁门；其间若车主开关边门，15秒后踩脚刹，边门自动上锁；当停车熄火时，车门自动开锁。

2.           若开启防盗系统后，车门未关妥，5秒钟内语音提示“请关好门”。

3.           当停车关门5秒后语音提示“请设防”，提醒车主开启防盗系统。

4.           当停车开启防盗系统后车门自动上锁，关闭防盗系统后车门自动打开。

5.           当停车打开车门时，方向灯立即闪亮18秒，提醒后方来车注意，避免意外发生。

6.           启动发动机15秒后，如车门未关好，语音提示“请关好门”。
还有断油和断电控制，如果是SX4三厢的话还可以实现遥控开启尾门，很实用。感兴趣的朋友不妨一试。

需要准备的材料有：电络铁，松香，焊锡，胶布，线扎，二极管（1N0007）两枚，起子，剪刀等。

以下为图解安装过程；

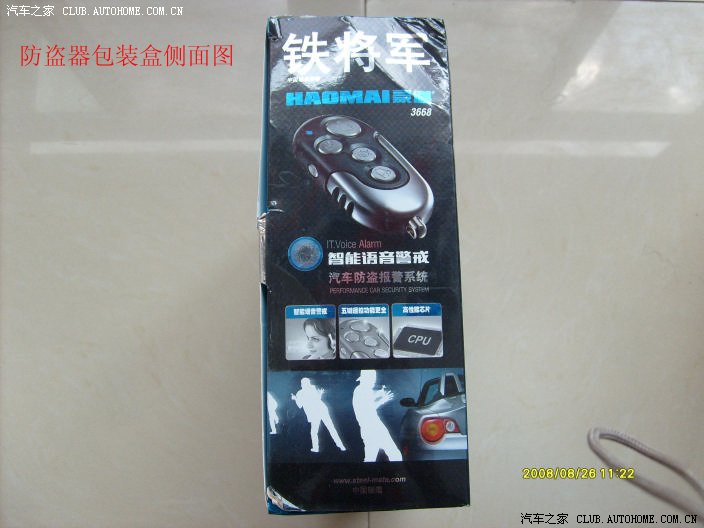

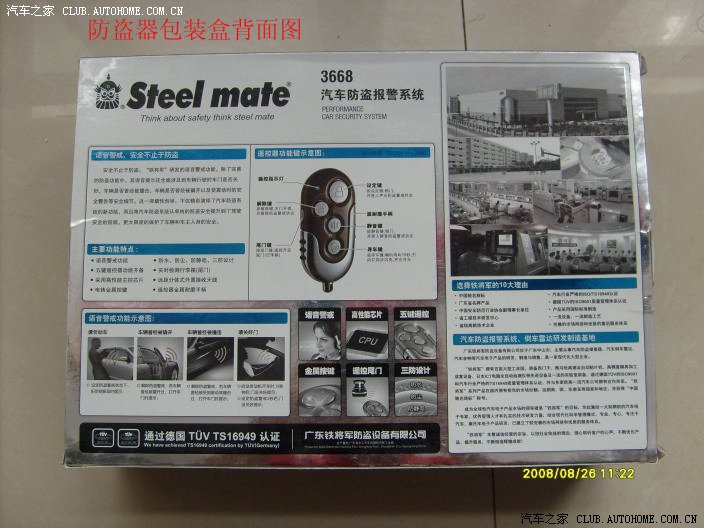

这套防盗器是在西安汽配城买的，免费保修一年，不过坏的可能性不大

图片已删除

广东著名商标

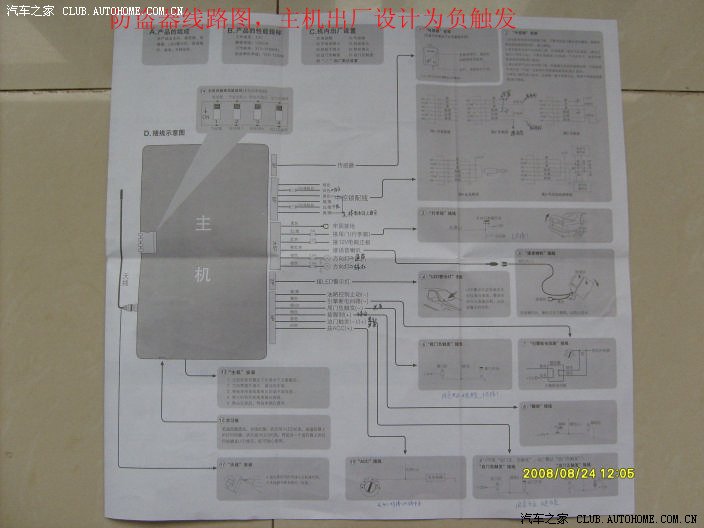

小S的边门和尾门都是负触发

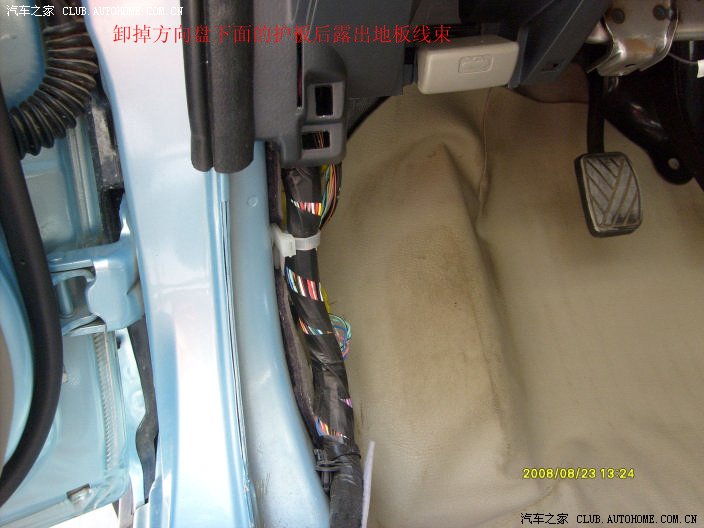

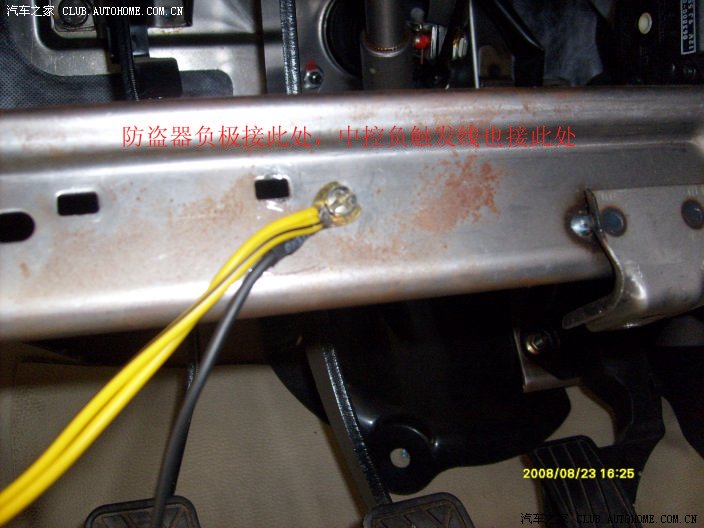

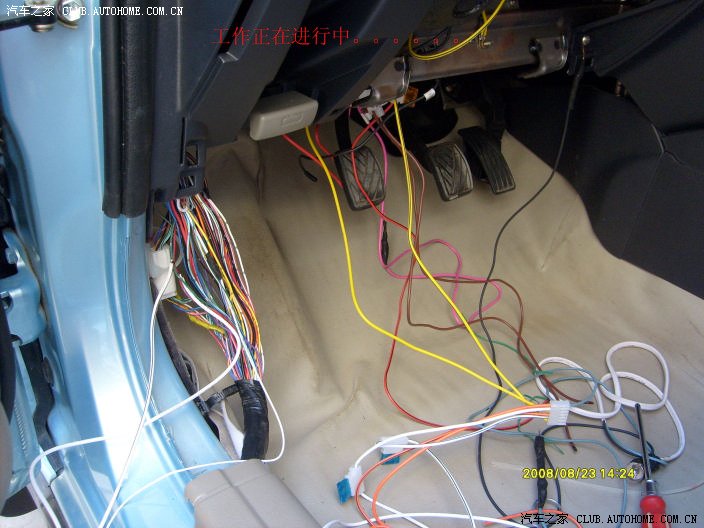

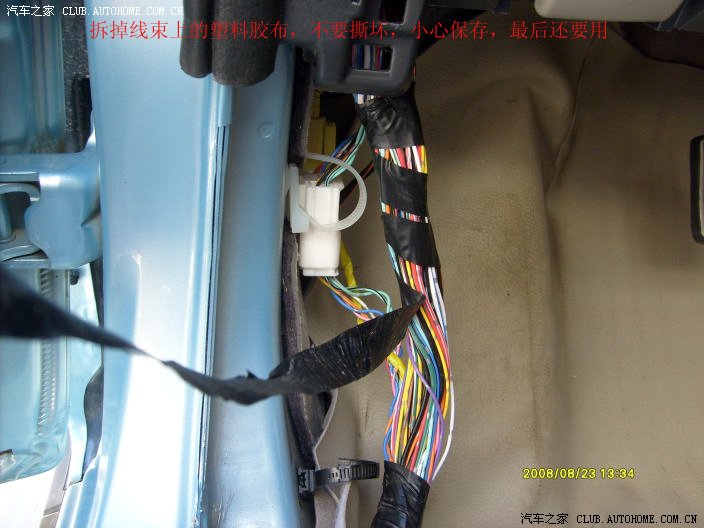

所有这些线都在车内地板线束中找

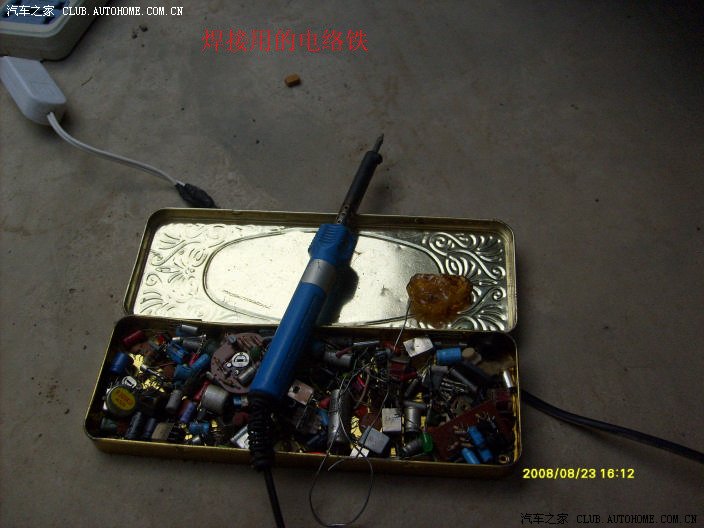

络铁功率要稍微大一点，否则焊点不光滑

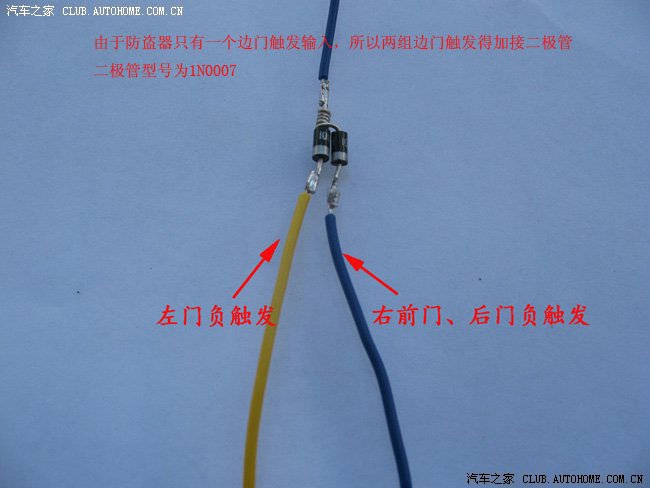

这个小件要提前自制好，完工后要一同包到线束里头，防止短路（二极管型号是1N4007）

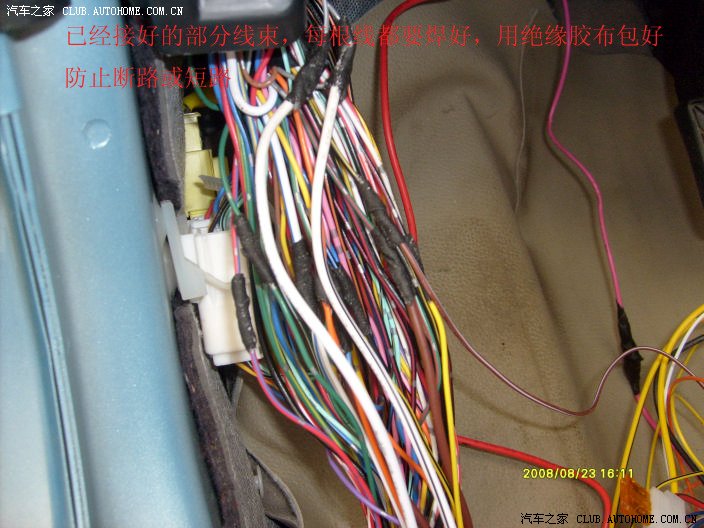

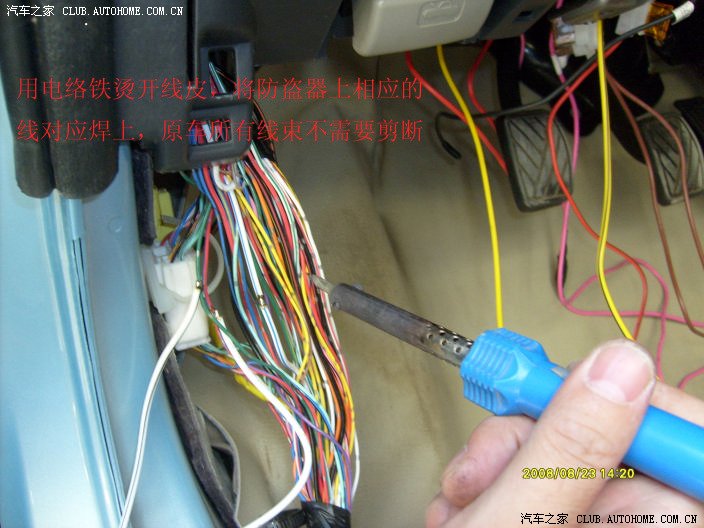

焊接时要小心，不要烫坏别的线皮

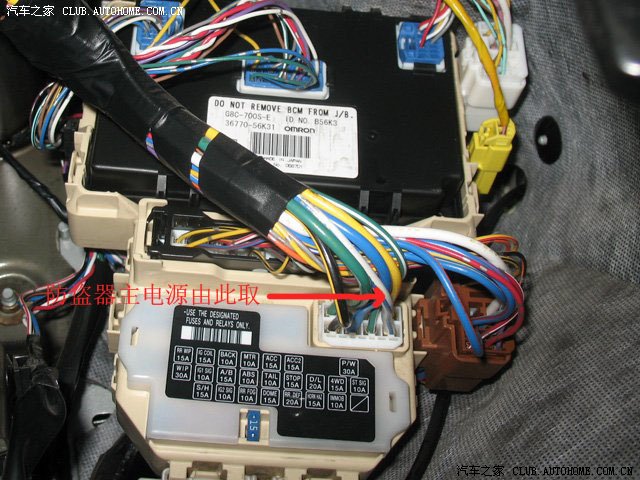

在此焊接正电源线时一定要拔掉车内主保险（此保险打开引擎盖后在电瓶处找），否则不小心会烧掉保险

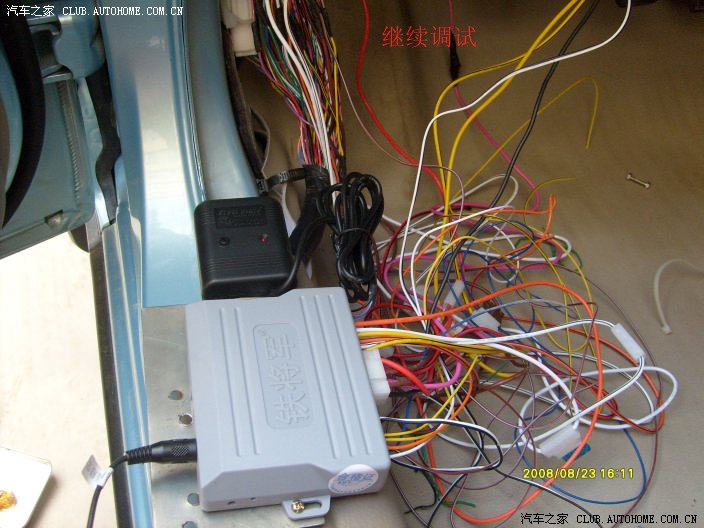

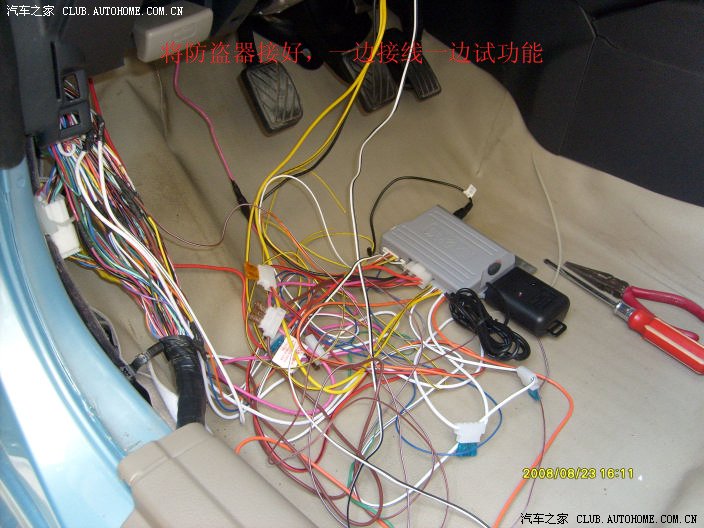

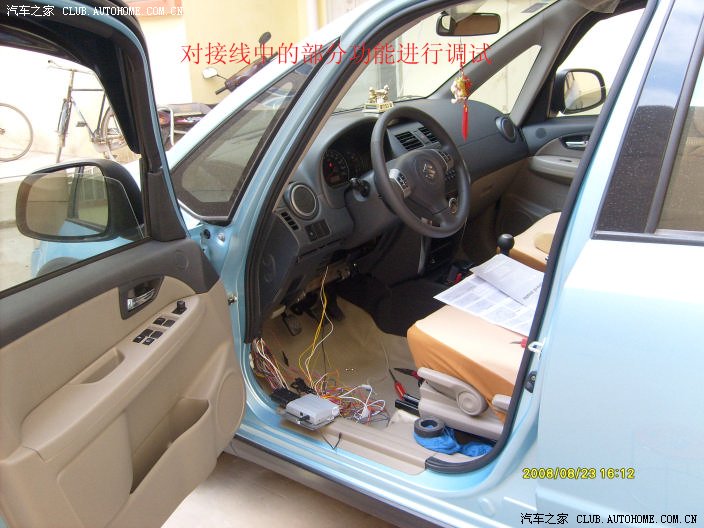

每接好一个功能都要首先试一下，然后再进行下一项

每接好一个功能都要首先试一下，然后再进行下一项

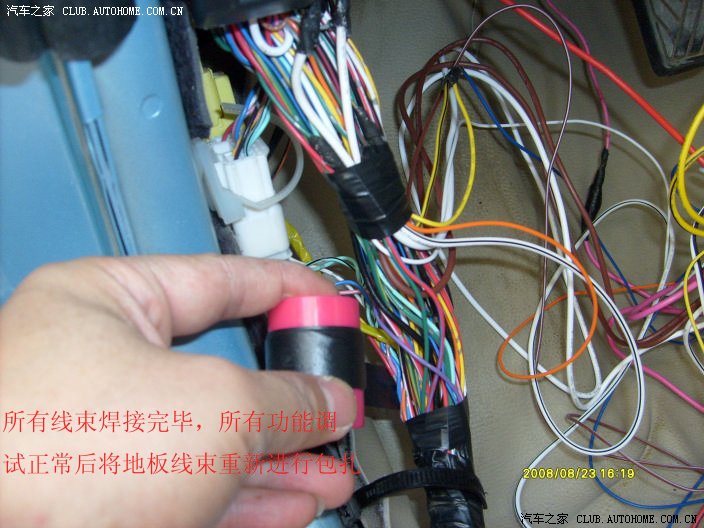

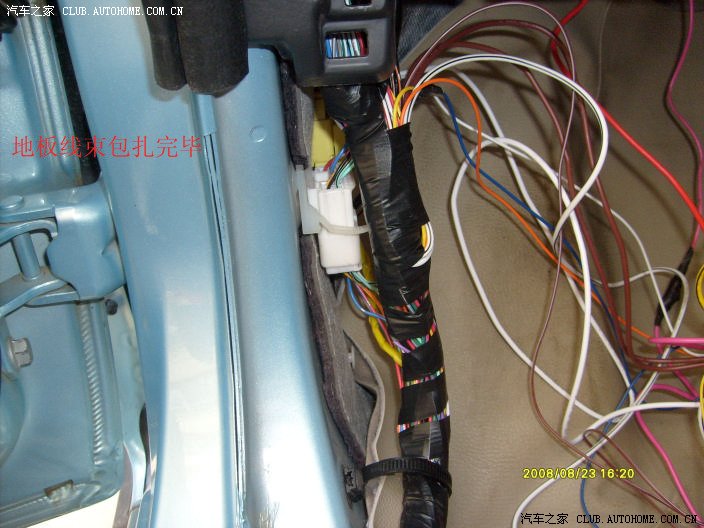

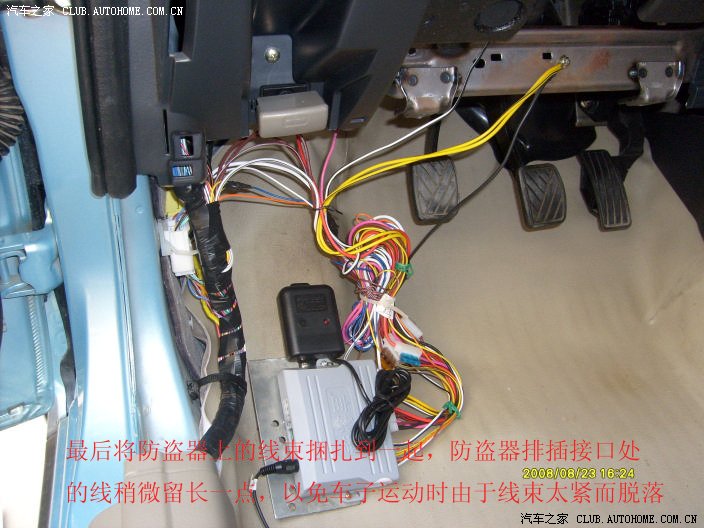

所有线头都要包好，不能马虎

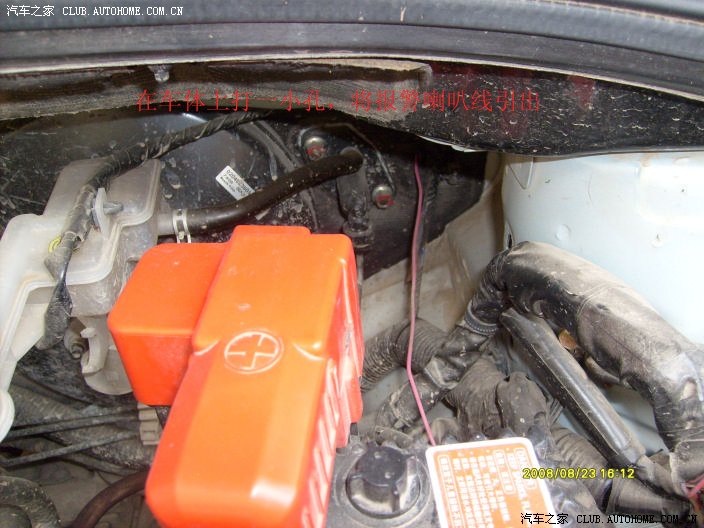

用手提小电钻在此处打一3MM小孔，将喇叭线由此引入车内，也可从别的地方引入，朋友们自己想办法

喇叭根据爱好可任意安置

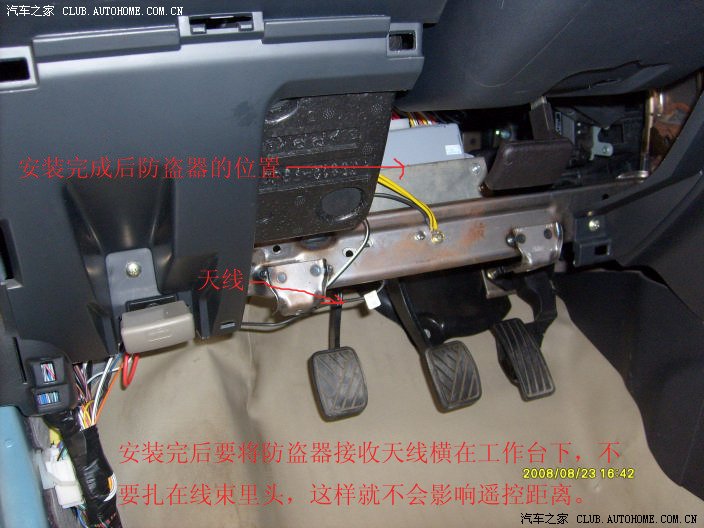

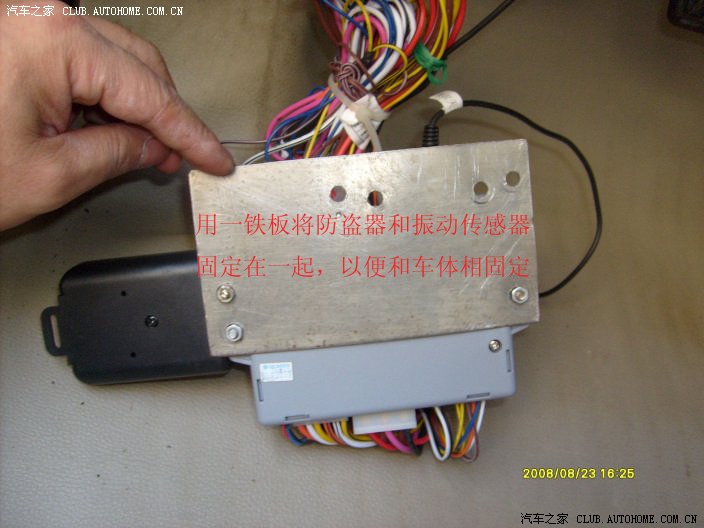

也可不用铁板，而将防盗器和震动传感器分开放置






座套漂亮吗

座套漂亮吗

 如果要安装别的型号的防盗器，方法是一样的，只要找到地板线束中所对应的线，然后和防盗器上所对应的功能线一一焊上即可。
