【绝对全网首发】 小狮子307改安卓大屏教程+作业
此帖已被收录至论坛精选日报-装饰改装。更多精彩内容戳这里。
我只是爱动手，动手能力不强或者时间宝贵的车友直接看最后一段干货，安装这些你们可以找个修车店，50到100工费。
0 7年最后一批小嘴乞丐版，原车RD9，2017年时候自己动手改了RD43，使用的无损线束
以上是背景
也是突发奇想，本来我已经五六年不折腾车了。那天偶然看到现在PDD上的安卓大屏已经如此便宜，没忍住就出手了。

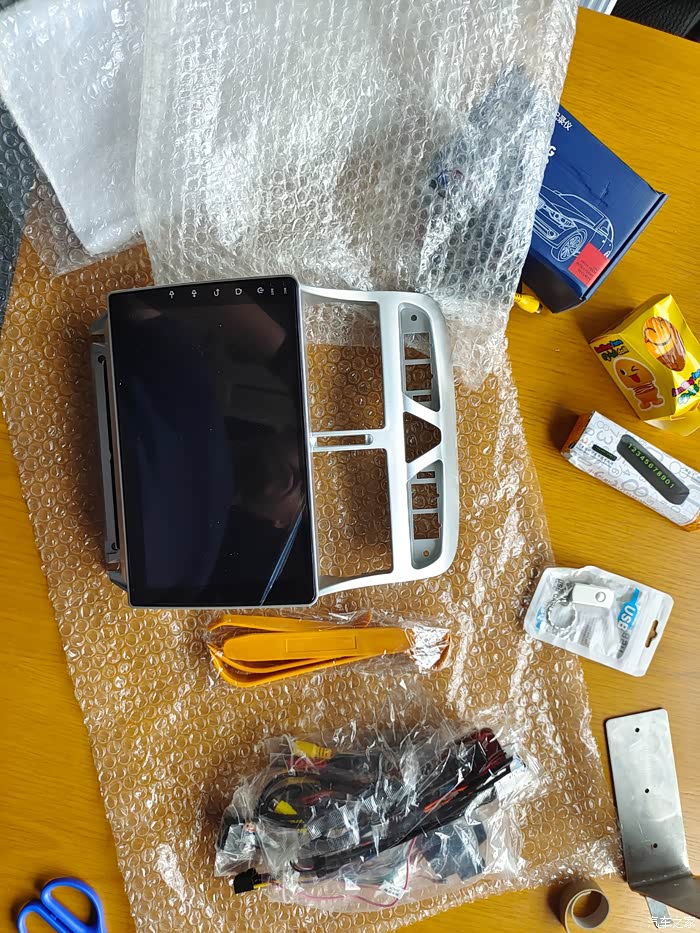

开始是什么都不懂的，只是搜索307安卓大屏，然后看便宜的，最后2+32的主机+前后摄像，用299-30元果园券后303拿下。12日下单，14日下午4点寄到，趁周末有点时间，开始施工。
0 7年最后一批小嘴乞丐版，原车RD9，2017年时候自己动手改了RD43，使用的无损线束
以上是背景
也是突发奇想，本来我已经五六年不折腾车了。那天偶然看到现在PDD上的安卓大屏已经如此便宜，没忍住就出手了。
开始是什么都不懂的，只是搜索307安卓大屏，然后看便宜的，最后2+32的主机+前后摄像，用299-30元果园券后303拿下。12日下单，14日下午4点寄到，趁周末有点时间，开始施工。
寄到的线束中有2根，一根写的大众低配，一根写了标致专用，这为我后面走弯路埋下伏笔。

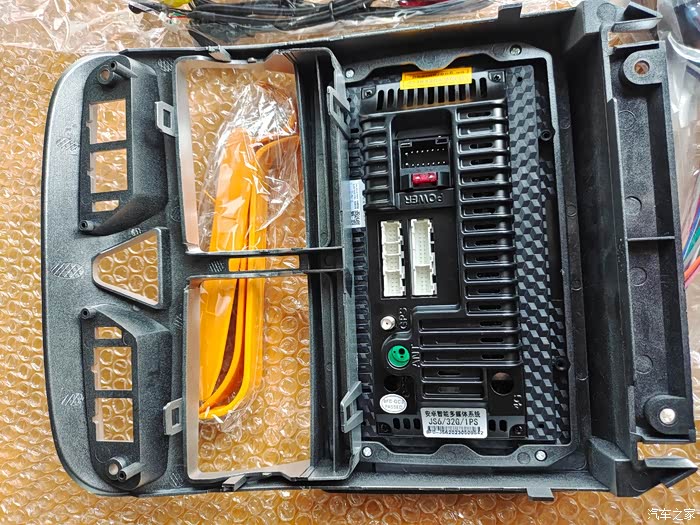

背面这个图看起来像是掌讯方案，我也不知道什么叫掌讯，但是网上卖家多看几个就发现差不多有一半的车机都是这种背面。

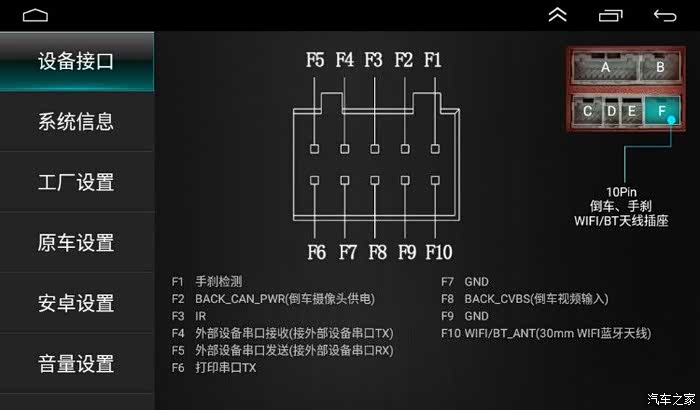

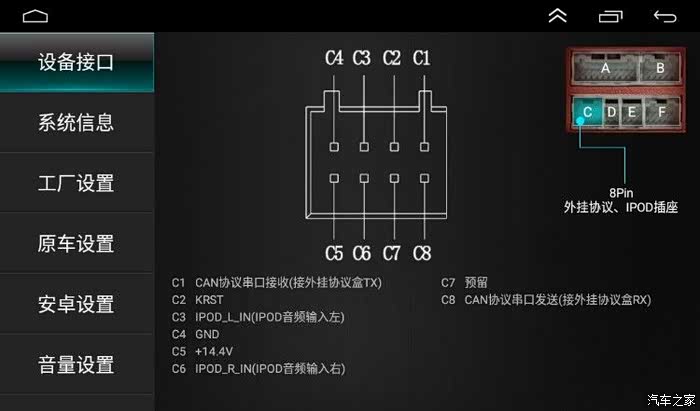

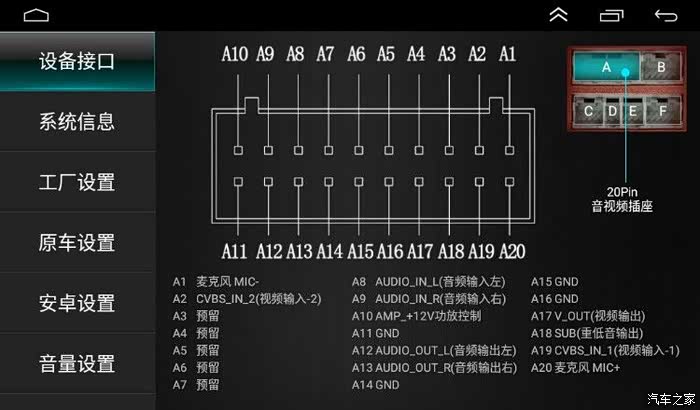

网上搜到的掌讯定义图，备用

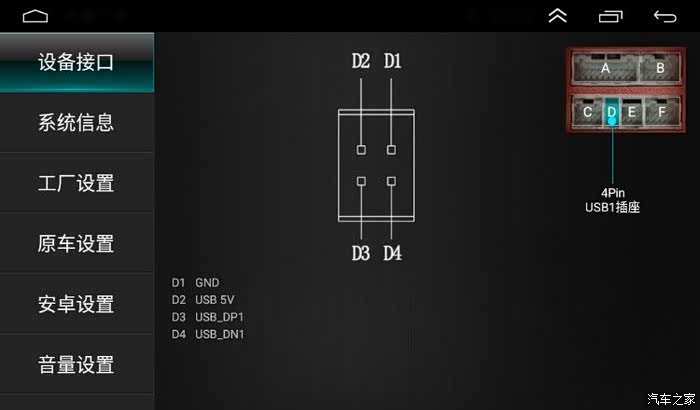

网上搜到的掌讯定义图，备用，这是USB3.0

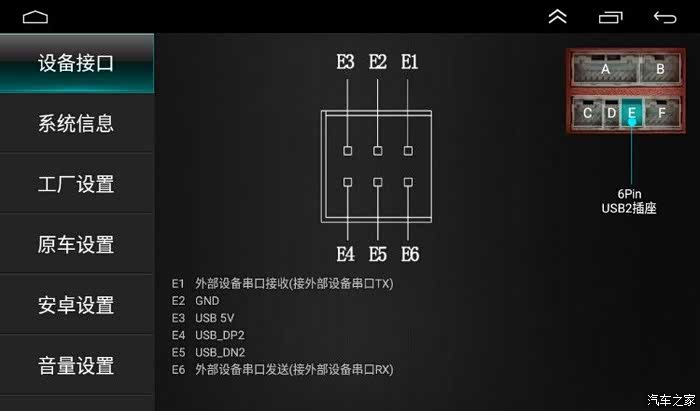

网上搜到的掌讯定义图，备用.这是USB2.0
拆中控：坛子里应该有人写过教程，简单重复一下：空调下面这个装饰框要把烟灰缸抽出后2个螺丝拆下，然后往外拉后可以看到固定上装饰板的螺丝。上面的装饰板要撬开左右两个按钮后用T20梅花头拆下，拿下上装饰板。

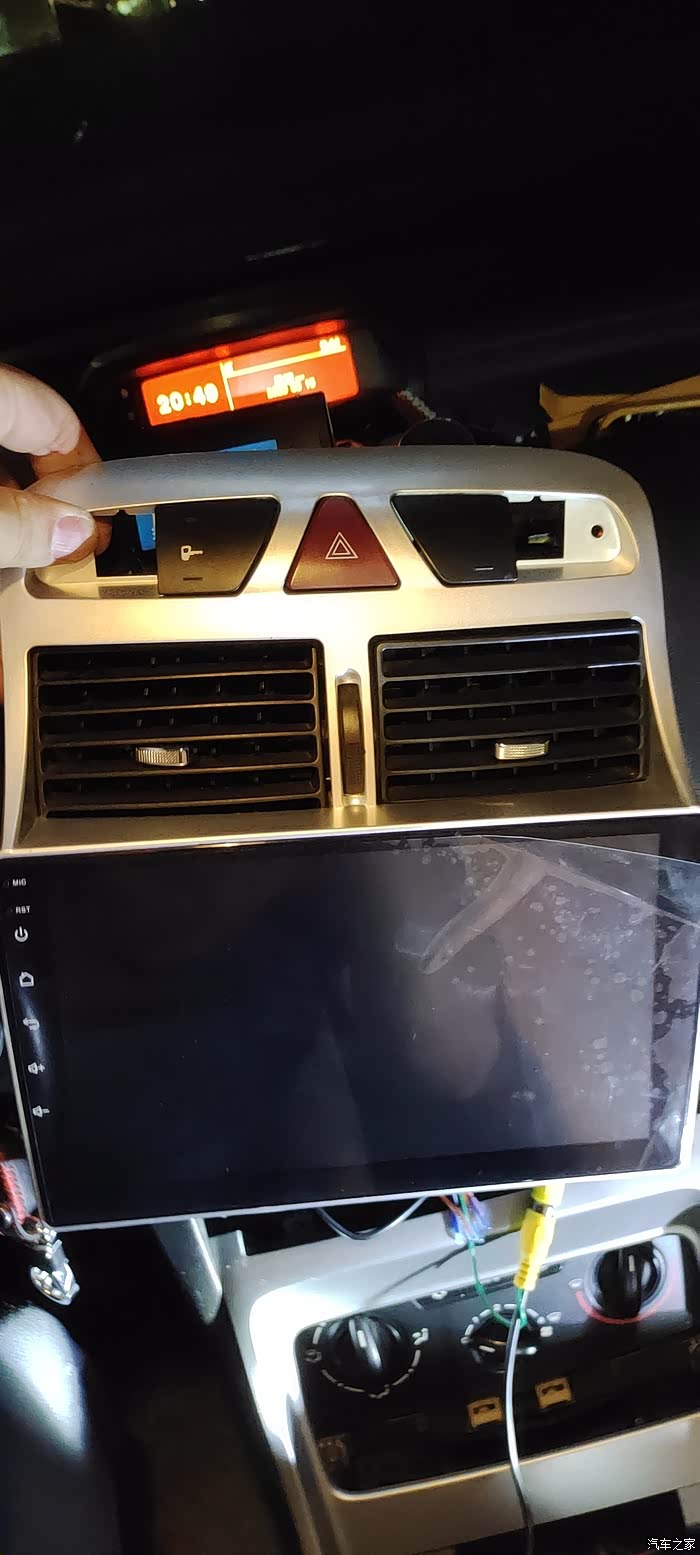

拆下中间2个按钮和双闪按钮，连带着空调出风口一起装到新主机外框上。这里没有拍照。

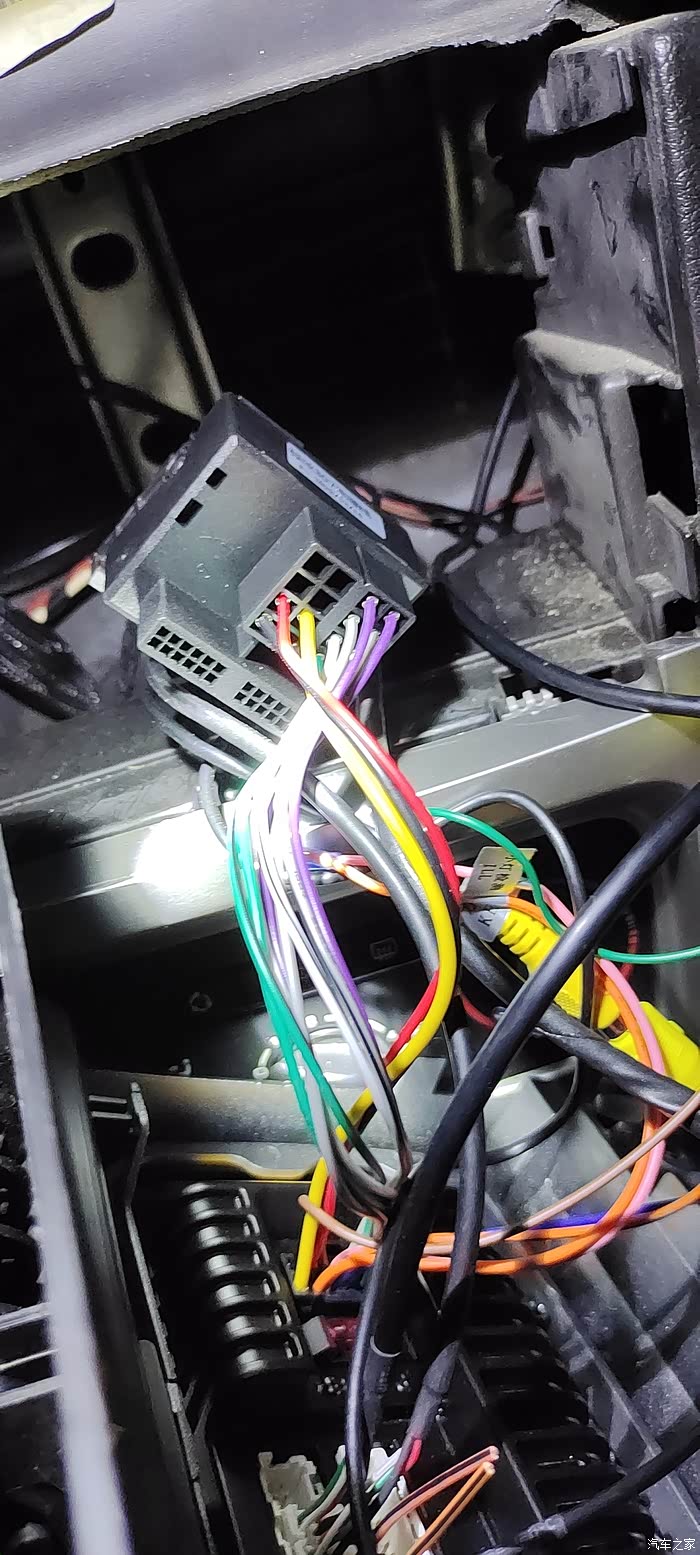

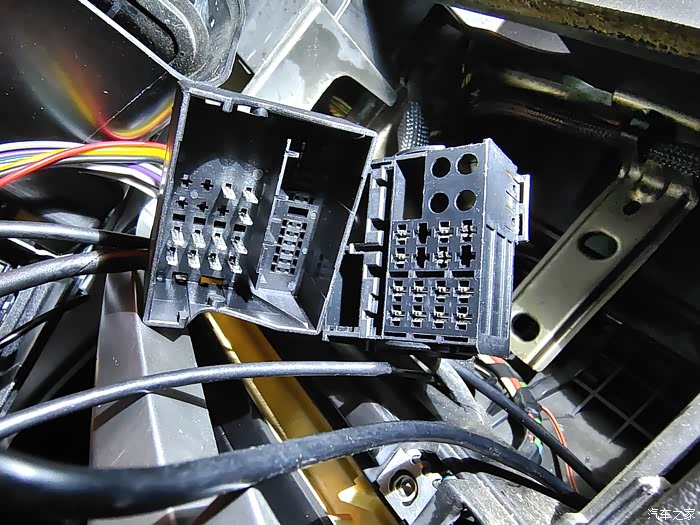

连接线路，我装了主机带的标致专用线，一头接主机一头接原来接RD43的线束，把专用线和倒车影像控制线接上。这里其实可以看到左边的主机线束插头和右边的原车线束其实针脚是对不上的。只是当时我没注意。
连接线路，我装了主机带的标致专用线，一头接主机一头接原来接RD43的线束，把专用线和倒车影像控制线接上。这里其实可以看到左边的主机线束插头和右边的原车线束其实针脚是对不上的。只是当时我没注意。

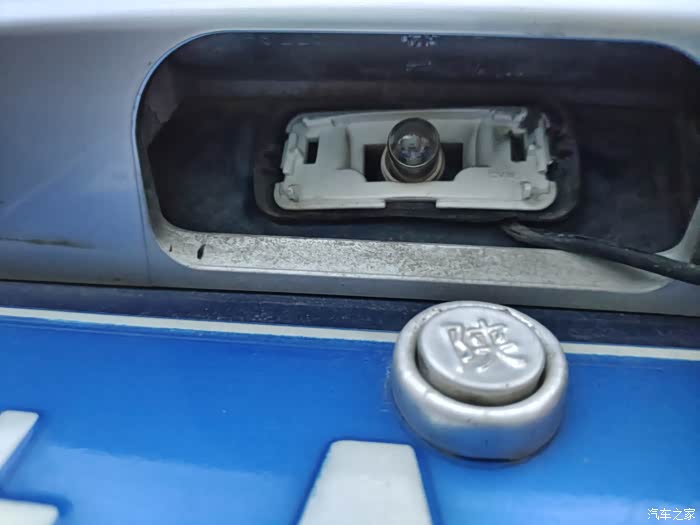

下一步走线，后摄像头是装在后门牌照灯上的
前摄像头随便粘在前风挡。
我没有拍照，走线都是马马虎虎沿着门框装饰板走的，一个人半小时就好了
GPS天线和后摄像头都是从方向盘下面走到的中控台，前摄像头是从手套箱走到右边门框沿着A柱上去的。
2个USB线走到了手套箱里，1根USB要连接前摄像头，另一个USB接了U盘放音乐和视频。
FM旧天线直接插上
以上不是重点，下面才是：
开机不亮！
找卖家的技术，打了3遍电话总算接了，我这时已经发现了插针对不上，告诉他线路有问题，他让我短接黄线和红线，看能否开机。虽然有些不以为然，但我还是试了，果然不行。
前摄像头随便粘在前风挡。
我没有拍照，走线都是马马虎虎沿着门框装饰板走的，一个人半小时就好了
GPS天线和后摄像头都是从方向盘下面走到的中控台，前摄像头是从手套箱走到右边门框沿着A柱上去的。
2个USB线走到了手套箱里，1根USB要连接前摄像头，另一个USB接了U盘放音乐和视频。
FM旧天线直接插上
以上不是重点，下面才是：
开机不亮！
找卖家的技术，打了3遍电话总算接了，我这时已经发现了插针对不上，告诉他线路有问题，他让我短接黄线和红线，看能否开机。虽然有些不以为然，但我还是试了，果然不行。
车机后面的黄线和红线，一个14V（黄）一个ACC（红）。
再次打电话给卖家技术，他说上班后加微信帮我视频看一下，
我不死心，对着另一头线束的5根线，调整了主机线束黄线和红线的插针位置。用一根细针从插钉的侧面轻轻捅进去，背后线束应该就能拉出来，如果不行就捅插针的另一侧。调整后仍旧不行。
这会天黑蚊子咬的不行了，反正不用车，第二天在说。
我不死心，对着另一头线束的5根线，调整了主机线束黄线和红线的插针位置。用一根细针从插钉的侧面轻轻捅进去，背后线束应该就能拉出来，如果不行就捅插针的另一侧。调整后仍旧不行。
这会天黑蚊子咬的不行了，反正不用车，第二天在说。
次日下雨。网上搜了些资料，问了生产厂家的技术人员。同时看到拼多多的协议盒基本都是睿志诚，于是加了公众号，里面有很多资料大概翻了一遍，还有技术人员的电话，打电话咨询了一些问题。
第三天下班后，到家六七点，拿三用表量了原来接RD43的线束的5根线的电压，2根黑线不用说是0，然后14.4V、4.5V、0.5V，厂家技术说这是高配，必须要装高配协议线。然后问他低配线怎么接，我是RD9无损改的，哥们说你用大众的那根线啊！
拔掉RD9转RD43转接线，换了大众线接在RD9原车线束上，终于开机了。
第三天下班后，到家六七点，拿三用表量了原来接RD43的线束的5根线的电压，2根黑线不用说是0，然后14.4V、4.5V、0.5V，厂家技术说这是高配，必须要装高配协议线。然后问他低配线怎么接，我是RD9无损改的，哥们说你用大众的那根线啊！
拔掉RD9转RD43转接线，换了大众线接在RD9原车线束上，终于开机了。

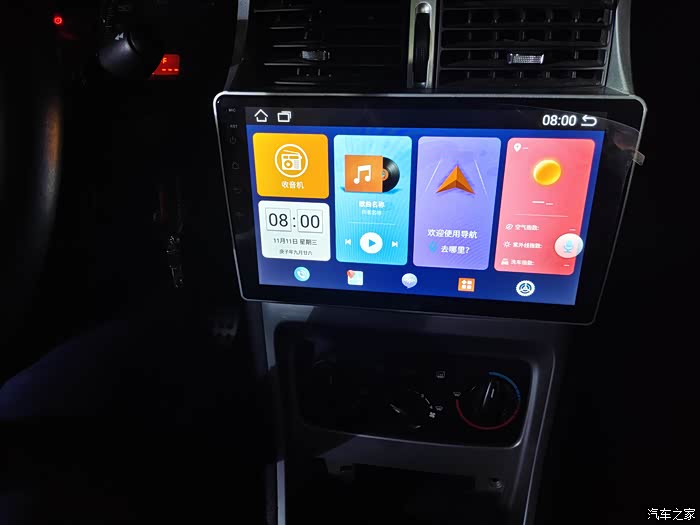

低配大屏没有4G，wifi连接手机热点，看了下设置，记录了一下版本，测了一下倒车影像能用，前摄像头还不知道怎么用，草草收工。

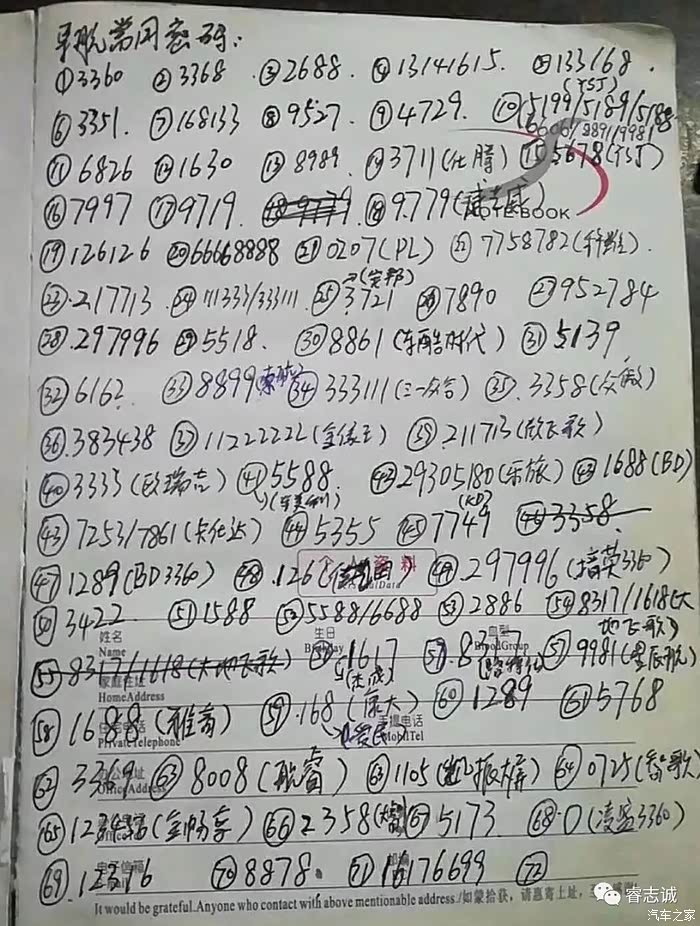

各种安卓大屏机的进入工厂模式的密码。
我这台是掌讯方案，密码8888
我这台是掌讯方案，密码8888
【全网唯一的干货】：
1、安卓车机市场混乱，不下一百种，卖家自己也不会很了解，甚至都不知道它买的机子的参数是啥，连CPU都不知道。不信你去问问芯片是啥？最多知道是四核的，啥叫功放？所以遇到问题，看车机背面的生产厂家，直接找厂家技术人员非常靠谱，非常的耐心顺畅。如果早知道是这样，我应该先问清楚卖家这个主机背面的厂家名字，然后直接去找厂家问明白参数，根据我的使用需求让他推荐型号。

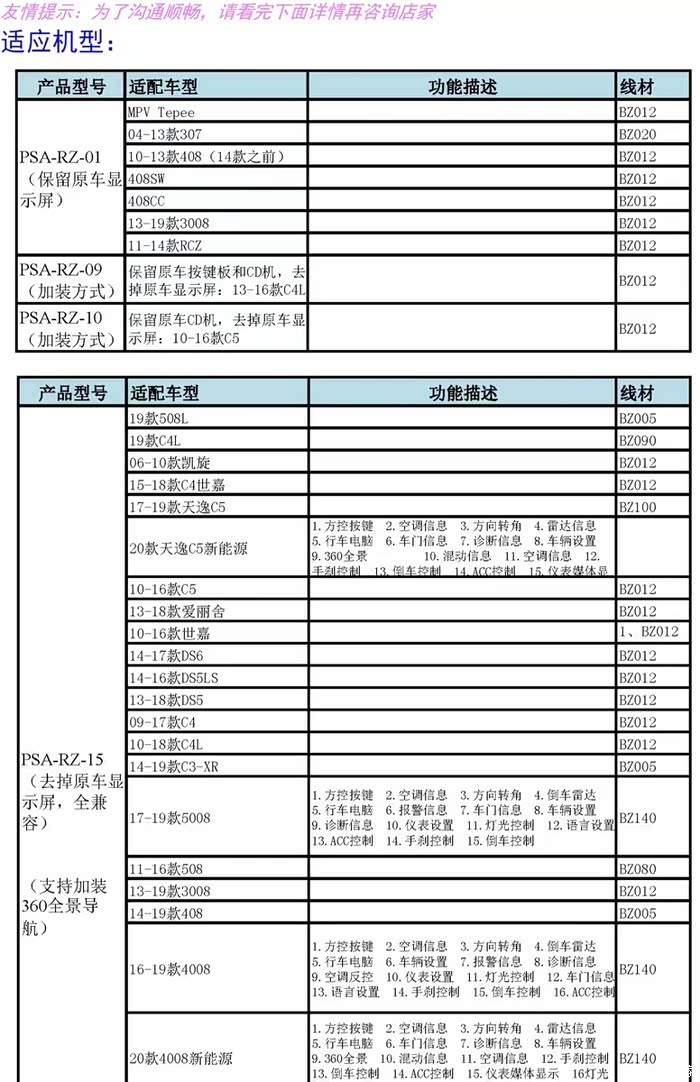

2、协议盒半壁江山是睿志诚，它的公众号里有各类资料，很详细。对标致来说，无非01和15两种，307和老408这种带C屏的用01，13年以后的肯定是15。而且15可以支持360全景。淘宝的梦现xxxx这家都有卖，价格72（15），78（01）带线。和睿志诚的技术人员也打电话咨询了，很顺畅。
3、选购建议和大屏市场的体会：问了几十家的拼多多和淘宝卖家，基本上，淘宝价格比pdd贵100. 总体来说，售价600以下的主机都不支持AR，支持AR也就是你可以用高德的AR导航，这个其实还是很实用的功能。支持AR需要八核cpu的主机来带动，这类主机我看到的最低一家也要600多了，配置4+64。但是，如果花八九百搞个主机，再加点就可以上360全景了，为何不冲呢？而且贵的主机不只是cpu，gpu和功放等升级是全面的。
我买的时候摸黑上路，并不清楚这些，现在来看，对307来说，最实惠的就是300多搞主机+后摄像头（选装）+睿志诚01协议盒，2+32的四核主机完全满足听歌+看视频+高德导航的需要，要么就花2倍价钱上AR，要么就一千多把360全景都弄上。
4、安卓大屏的收音机信号较差，也可能是因为我买的低端，对收音机有要求的车友要换个天线。我换了个30块钱的带放大器的天线，效果很好。

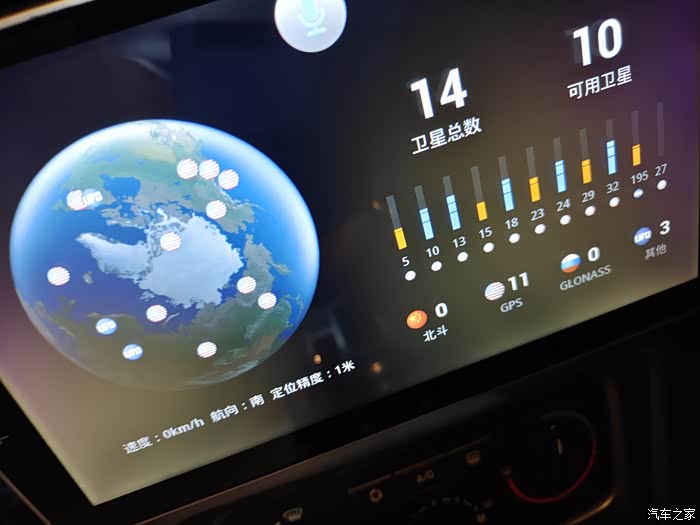

5、这个车机天线只有GPS信号，还不知道是主机只支持GPS还是天线的原因。信号地方不好的车友，或者使用AR对定位精度要求高的朋友，自己买个双频或3频GPS天线换上，十几块钱而已。pdd随便搜。我买的GPS+北斗+格洛纳斯天线还在路上，所以给不了建议。
6、根据卖家的配置，我猜测307改大屏有几种情况：10年后的低配用标致专用大头，高配用协议盒；10之前的低配用大众线束（小头），高配用协议盒。买协议盒的也是分了大小头，小头是需要单独接CAN线的。
以上草草记录了这3天改大屏的经历，其中2天都花在了解大屏机的配置盒功能上。没办法，网上没有啊，卖家也都是一问三不知。
时间有限事务繁多，后头暂时不折腾了，希望各位标致车友少走弯路多赚钱，精力投入到工作中！
1、安卓车机市场混乱，不下一百种，卖家自己也不会很了解，甚至都不知道它买的机子的参数是啥，连CPU都不知道。不信你去问问芯片是啥？最多知道是四核的，啥叫功放？所以遇到问题，看车机背面的生产厂家，直接找厂家技术人员非常靠谱，非常的耐心顺畅。如果早知道是这样，我应该先问清楚卖家这个主机背面的厂家名字，然后直接去找厂家问明白参数，根据我的使用需求让他推荐型号。
2、协议盒半壁江山是睿志诚，它的公众号里有各类资料，很详细。对标致来说，无非01和15两种，307和老408这种带C屏的用01，13年以后的肯定是15。而且15可以支持360全景。淘宝的梦现xxxx这家都有卖，价格72（15），78（01）带线。和睿志诚的技术人员也打电话咨询了，很顺畅。
3、选购建议和大屏市场的体会：问了几十家的拼多多和淘宝卖家，基本上，淘宝价格比pdd贵100. 总体来说，售价600以下的主机都不支持AR，支持AR也就是你可以用高德的AR导航，这个其实还是很实用的功能。支持AR需要八核cpu的主机来带动，这类主机我看到的最低一家也要600多了，配置4+64。但是，如果花八九百搞个主机，再加点就可以上360全景了，为何不冲呢？而且贵的主机不只是cpu，gpu和功放等升级是全面的。
我买的时候摸黑上路，并不清楚这些，现在来看，对307来说，最实惠的就是300多搞主机+后摄像头（选装）+睿志诚01协议盒，2+32的四核主机完全满足听歌+看视频+高德导航的需要，要么就花2倍价钱上AR，要么就一千多把360全景都弄上。
4、安卓大屏的收音机信号较差，也可能是因为我买的低端，对收音机有要求的车友要换个天线。我换了个30块钱的带放大器的天线，效果很好。
5、这个车机天线只有GPS信号，还不知道是主机只支持GPS还是天线的原因。信号地方不好的车友，或者使用AR对定位精度要求高的朋友，自己买个双频或3频GPS天线换上，十几块钱而已。pdd随便搜。我买的GPS+北斗+格洛纳斯天线还在路上，所以给不了建议。
6、根据卖家的配置，我猜测307改大屏有几种情况：10年后的低配用标致专用大头，高配用协议盒；10之前的低配用大众线束（小头），高配用协议盒。买协议盒的也是分了大小头，小头是需要单独接CAN线的。
以上草草记录了这3天改大屏的经历，其中2天都花在了解大屏机的配置盒功能上。没办法，网上没有啊，卖家也都是一问三不知。
时间有限事务繁多，后头暂时不折腾了，希望各位标致车友少走弯路多赚钱，精力投入到工作中！
