科鲁兹暖风水阀改成自动作业
首先感谢汽车之家的论坛，给我们大家一个交流的平台，感谢大家百忙之中，忙里偷闲的看我的帖子，感谢支持我的朋友，
对于小科的空调，一直有人吐槽，冬天可以，夏天不凉，我这边因为是北方，所以一直就这样凑合着用，夏天的时候确实腿部很热，就算是出风口也没有那么凉，我这人不算太讲究，能用就行，最近时间，我的老科群的弟兄都说让我改进一下，为了完成任务，我决定把科鲁兹的暖风水阀改进一下，原来看过几个论坛里的朋友，有加装
电磁阀水阀的，有加装四通阀的，这种方法确实可行，但是稍微有一些欠缺，为了给大伙一个更方便的东西，我开始准备改进。
改进后多了一个功能，就是能准确的判断进气管单向阀是不是漏气
对于小科的空调，一直有人吐槽，冬天可以，夏天不凉，我这边因为是北方，所以一直就这样凑合着用，夏天的时候确实腿部很热，就算是出风口也没有那么凉，我这人不算太讲究，能用就行，最近时间，我的老科群的弟兄都说让我改进一下，为了完成任务，我决定把科鲁兹的暖风水阀改进一下，原来看过几个论坛里的朋友，有加装
电磁阀水阀的，有加装四通阀的，这种方法确实可行，但是稍微有一些欠缺，为了给大伙一个更方便的东西，我开始准备改进。
改进后多了一个功能，就是能准确的判断进气管单向阀是不是漏气
拆下仪表台侧盖，直接抠出来，我手的位置往外抠
侧盖是卡在里面的直接扣出来，
拆下副驾驶的塑料包装，也是直接扣出来
拆下工具箱总成，在上面两个螺丝，下面两个螺丝，侧面一个螺丝，扳手是7个的套管
螺丝位置
底下螺丝位置
侧面螺丝位置
7个的套管扳手
副驾驶和驾驶两边的装饰板都拆开，直接抠出来
这个位置是，里面控制冷热的挡板轴，他转动带动挡板，这个位置科鲁兹原来应该设计的有开关，因为有安装位置和螺丝眼，关键的时刻来了，我就利用他原车的设计位置，
限位开关，用它控制暖风的冷热水，电控部分，
接上线，
装到这个位置
找朋友做了一个顶片，这个东西费了一些周折，来回测试了好几个，朋友都烦了，我没烦，成功了
钥匙打开，暖风调到最冷位置
会发现这个位置里面是方形的，这个就是原车开关的控制开关的地方，原车设计的什么样，我不知道，但是绝对这个位置是有开关的。
将我的专利插入，尺寸是经过确认的，后面用胶棒塞进去卡死
我做的顶片后面用胶棒塞进去卡死，也可以先把胶棒塞进去，再塞顶片
先把里面的轴上抹上黄油，铁片与开关接触的地方也抹点。装上开关
特意做了样板，为了位置好记住。
一根线打铁，这边的都是零线，也就是说没有危险，负极控制。
把线包好走线，穿到另一边
线穿过来的位置
这个是因为我要开车所以下面的装饰板已经装上，
扎带固定
扎带固定
在总线的下面有一个小眼，直接用铁丝扎过去把线穿过去

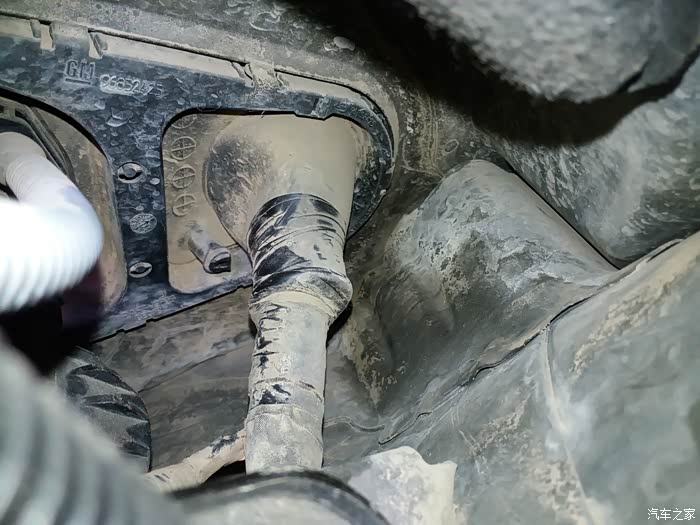

这个地方我剪开了，黑色的小眼，线就是这个地方过来的
把这个卡子挑起来，水壶往电瓶方向稍微用力一压，水壶就能拿下来，这样这个地方的空间就大了
把水壶拆下来，管子不动，放到一边，把线拉过来，
接上电磁阀，电磁阀压到这个螺丝下面，接完以后，用线管包扎，还有另外一根线从里面穿出来，电磁阀是两根线。

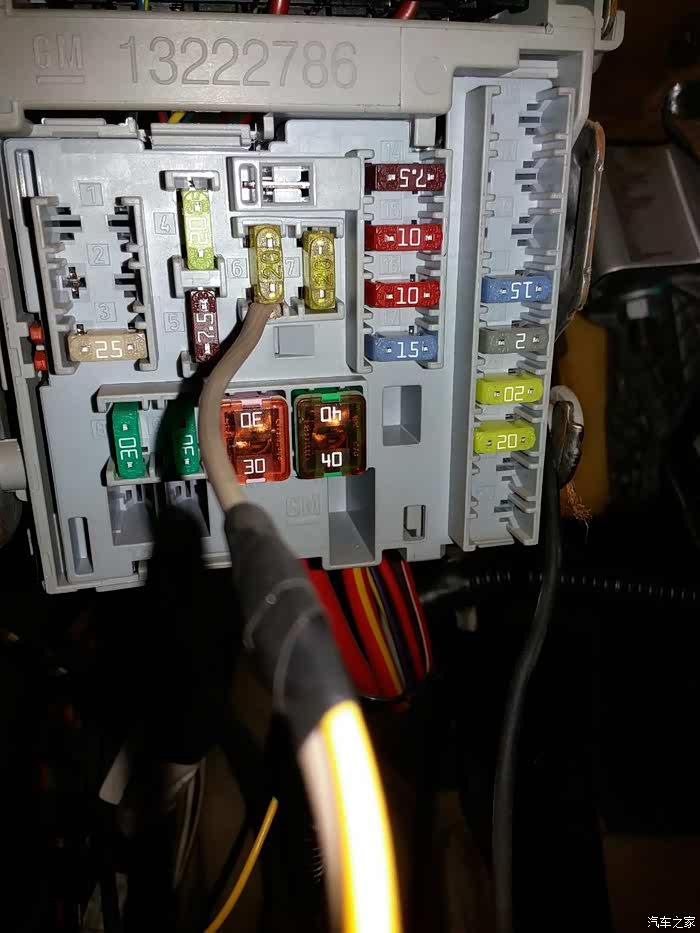

另外一根接到点烟器位置，是火线，也就是正极。做完这些，电路控制部分基本完成，虽然说的啰嗦。但是没有办法，为了给群里的弟兄看看步骤，以后安装方便
真空控制部分，我的装了废气阀保护器，所以直接接到这个位置，没有加装的可以装到可变进气道控制位置的真空管上。回头我在补图。最后考虑到真空力的问题，我也接到了可变进气道的真空管路上，稍后上图，这一个最后再接

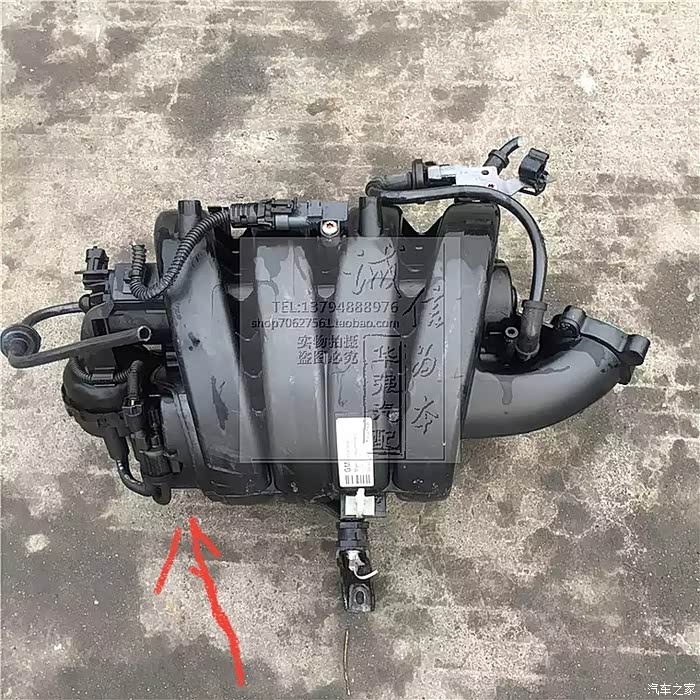

这个是可变进气道的电磁阀，在进气管下面，我把真空管通过三通和他连接，原来的管子没有剪断，
对于1.8的车，真空控制的管子，接到这个电磁阀的里面这个管子上，用三通连接，原来的管子不要剪断 ，直接扒下来接上三通。1.6的道理也是一样，

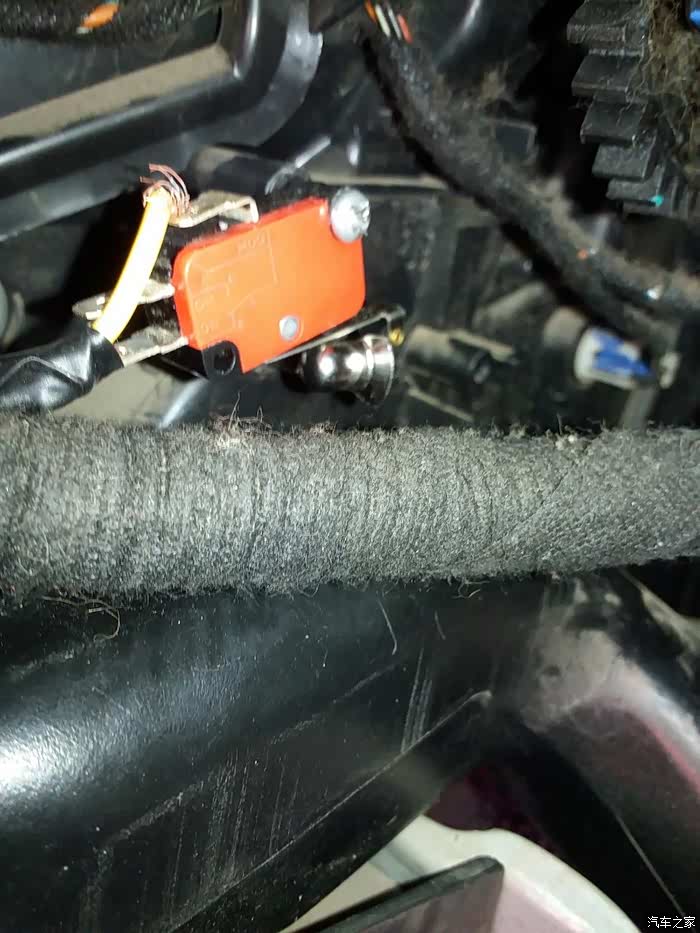

原车开关拧到最热位置，限位开关的位置如图
原车开关最冷位置，限位开关位置，如图。
注意外面的线包扎的时候，先在这个位置多包一段，然后在推到下面，不然下面的部分不好包扎。
最后就剩下水暖阀门了，我经过比较，选择了通用汽车的四通阀门。
四通水阀
先找一段细管抹上密封胶塞进原来的粗管，一定要先塞进去，这是下面的一根。
管子距离卡子不要超过10厘米，用美工刀割断，上下位置要基本一样就可以
这个也是，下面的一根也是先塞一段胶管
卡子拧紧，卡子螺丝要在这边先套上。
最后的效果，里面原车开关控制这个水阀关和开，夏天空调开关在在冷位置热水关闭，需要热风随时打开，
先说这么多了，真空管就不拍了，角度不行拍不到，注意放水的时候尽量的找个小管插到水箱的放水开关上，科鲁兹这个地方设计的不行，一放水到处流。出去跑了一圈，效果不用说了，好多改过的弟兄都说过了，科鲁兹的压缩机不小，就是由于里面的暖风水箱热，所以制冷效果差，经过这样一改，很方便，虽然改的时候麻烦一些，但是以后用起来很方便，想热就热，想冷就冷
应科友要求，另做了一套
改进的节温器小水管
本人针对科鲁兹的废气阀弊端，研究的废气阀保护器
