耗费心思终于把哈弗H5低速2驱,2L改法研究透了!----呕心沥血啊
第一种,轴头锁,,,,,最靠谱,原理最简单的,利弊大家都知道,这个就不用说了!
.
.
.
下面进入正题,改电路实现2L!(发动机舱5a的bcm保险、前桥四驱插拔线路接头)
通过实际测量得到的知识点,上干货:
1、5a的bcm保险上游是常电。

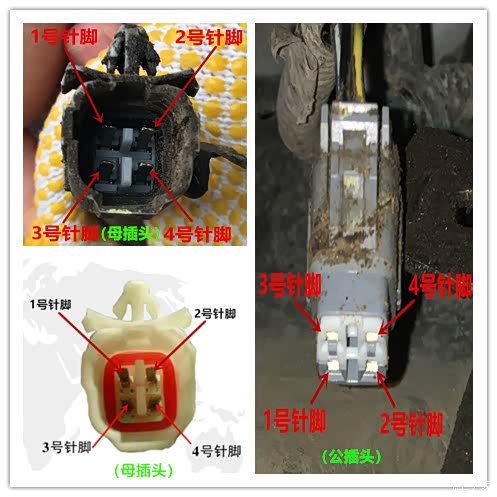

2、下图中,公插头是汽车上游到前桥插拔的那端,母插头是前桥插拔的那一端。
3、前桥插拔线缆包含四根线:两根作动电机供电线(1号、2号针脚,着车时,电压都是14v);两根位置反馈信号线(3号、4号针脚,着车时:4号插针13v 供电、3号0v 回路)。
4、5a的bcm保险完好时候:1号和2号针脚是常电(14v),前桥插拔3号针脚没电,4号针脚是常电(13v);拔掉这个保险后:1号和2号针脚没电、3号和4号针脚电压不变!---------说明这个5a的bcm保险很可能只控制到前桥插拔作动电机的供电线路,不控制位置反馈信号线路!
5、测量母插头处的电阻:反馈信号3号和4号针脚之间电阻 2驱时无穷大(断开)、4驱时为0(接通);作动电机供电1号和2号针脚,2驱和4驱时电阻都是6欧左右。------------说明前桥插拔里面位置反馈信号3号和4号针脚,2驱时断开,4驱时连通!
6、只把公插头和母插头供电1号和2号针脚连接,信号3号和4号针脚不连接,测量母插头(电动插拔端)3号和4号针脚的电压,不管是2驱还是4驱,或者在来回转换过程中,都为0!--------说明位置反馈信号线路和电机供电线路直接没有关系,是相互独立的!(后面我就可以放心的把信号线路短路,不用担心安全问题了)
网上查到的哈弗前桥插拔接通4驱原理:挂4驱过程:电机启动时间为3秒,同时4WD指示灯连续闪动。当插拔达到四驱状态时,插拔位置传感器闭合位置反馈信号电路,四驱指示灯停止闪动,表现为长亮。
如果没有达到四驱状态,延时2.5秒后,电机再次驱动2秒,同时指示灯连续闪动。(即如果前桥插拔没有达到状态,则多加一次驱动)如果仍没有达到四驱状态,则指示灯每隔1秒连续闪动两次,进入异常状态。
-----到此,前桥插拔工作原理过程就全部明白了,现在开始设计改装方案!
一、1路线------直接在发动机舱5a的bcm保险处接一路线到驾驶舱,加上一个常闭开关,控制其通断!(论坛前辈“bdmj123”口水o_O佬”“hikerso”“怒放的远方”有详细作业帖子!)。
改装后挂低二方法:先打开开关,断开保险电路,然后挂“4L”。挂上低二的状态:四驱灯闪烁,(因为位置反馈信号线路检测到前桥仍是2驱状态)。
用完低二后,如果要挂正常的低四或者高四,除了把保险接通,还必须熄火断电重新打火一次,四驱系统才能回到正常状态。
二、2路线------从前桥插拔线路上,把1号和2号针脚(电机作动电源)对应的线路断开,接两路线到驾驶舱,加上双路常闭开关同时控制其通断!改装完的操作方法和状态基本一样,优势在于:如果想挂正常的低四或者高四,直接把双路开关接通即可,不需要重新熄火断电!
三、3路线-------在方法二的基础上,在3号和4号位置反馈针脚线路上分别接出一根线到驾驶舱,把这两根线接到常开开关上,人工短路接通3号4号信号线,造成一个四驱已挂上的假信号!这样子挂上低二后,仪表盘上的4L灯是长亮状态!
三路线可以接到一个双位三路九脚开关上,实现两路常闭一路常开功能!
这是我的改装方案,也是我认为最完美的一种方案!唯一一点不好是,挂低二操作时,在打开改装开关后,按下“4L”按钮前的瞬间,仪表盘上“4驱”灯会闪烁,这时候实际上是2驱,然而3号4号信号线短路了,汽车误以为是4驱,汽车就开始给前桥插拔通电,让它挂回2驱,同时让“4驱”灯闪烁---哈哈哈
.
.
.
下面进入正题,改电路实现2L!(发动机舱5a的bcm保险、前桥四驱插拔线路接头)
通过实际测量得到的知识点,上干货:
1、5a的bcm保险上游是常电。
2、下图中,公插头是汽车上游到前桥插拔的那端,母插头是前桥插拔的那一端。
3、前桥插拔线缆包含四根线:两根作动电机供电线(1号、2号针脚,着车时,电压都是14v);两根位置反馈信号线(3号、4号针脚,着车时:4号插针13v 供电、3号0v 回路)。
4、5a的bcm保险完好时候:1号和2号针脚是常电(14v),前桥插拔3号针脚没电,4号针脚是常电(13v);拔掉这个保险后:1号和2号针脚没电、3号和4号针脚电压不变!---------说明这个5a的bcm保险很可能只控制到前桥插拔作动电机的供电线路,不控制位置反馈信号线路!
5、测量母插头处的电阻:反馈信号3号和4号针脚之间电阻 2驱时无穷大(断开)、4驱时为0(接通);作动电机供电1号和2号针脚,2驱和4驱时电阻都是6欧左右。------------说明前桥插拔里面位置反馈信号3号和4号针脚,2驱时断开,4驱时连通!
6、只把公插头和母插头供电1号和2号针脚连接,信号3号和4号针脚不连接,测量母插头(电动插拔端)3号和4号针脚的电压,不管是2驱还是4驱,或者在来回转换过程中,都为0!--------说明位置反馈信号线路和电机供电线路直接没有关系,是相互独立的!(后面我就可以放心的把信号线路短路,不用担心安全问题了)
网上查到的哈弗前桥插拔接通4驱原理:挂4驱过程:电机启动时间为3秒,同时4WD指示灯连续闪动。当插拔达到四驱状态时,插拔位置传感器闭合位置反馈信号电路,四驱指示灯停止闪动,表现为长亮。
如果没有达到四驱状态,延时2.5秒后,电机再次驱动2秒,同时指示灯连续闪动。(即如果前桥插拔没有达到状态,则多加一次驱动)如果仍没有达到四驱状态,则指示灯每隔1秒连续闪动两次,进入异常状态。
-----到此,前桥插拔工作原理过程就全部明白了,现在开始设计改装方案!
一、1路线------直接在发动机舱5a的bcm保险处接一路线到驾驶舱,加上一个常闭开关,控制其通断!(论坛前辈“bdmj123”口水o_O佬”“hikerso”“怒放的远方”有详细作业帖子!)。
改装后挂低二方法:先打开开关,断开保险电路,然后挂“4L”。挂上低二的状态:四驱灯闪烁,(因为位置反馈信号线路检测到前桥仍是2驱状态)。
用完低二后,如果要挂正常的低四或者高四,除了把保险接通,还必须熄火断电重新打火一次,四驱系统才能回到正常状态。
二、2路线------从前桥插拔线路上,把1号和2号针脚(电机作动电源)对应的线路断开,接两路线到驾驶舱,加上双路常闭开关同时控制其通断!改装完的操作方法和状态基本一样,优势在于:如果想挂正常的低四或者高四,直接把双路开关接通即可,不需要重新熄火断电!
三、3路线-------在方法二的基础上,在3号和4号位置反馈针脚线路上分别接出一根线到驾驶舱,把这两根线接到常开开关上,人工短路接通3号4号信号线,造成一个四驱已挂上的假信号!这样子挂上低二后,仪表盘上的4L灯是长亮状态!
三路线可以接到一个双位三路九脚开关上,实现两路常闭一路常开功能!
这是我的改装方案,也是我认为最完美的一种方案!唯一一点不好是,挂低二操作时,在打开改装开关后,按下“4L”按钮前的瞬间,仪表盘上“4驱”灯会闪烁,这时候实际上是2驱,然而3号4号信号线短路了,汽车误以为是4驱,汽车就开始给前桥插拔通电,让它挂回2驱,同时让“4驱”灯闪烁---哈哈哈


公插头是汽车上游到前桥插拔的那端

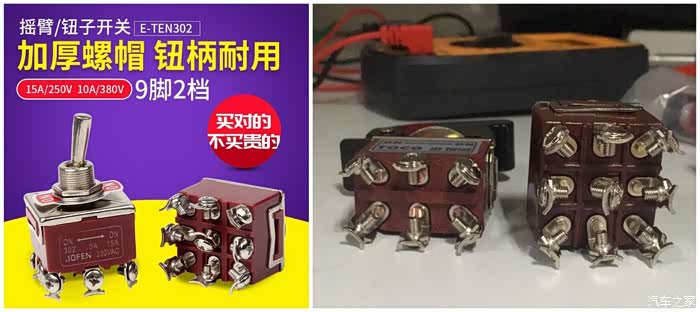

双位三刀九脚开关,我需要两路常闭+一路常开
能承受大于20a的电路!
能承受大于20a的电路!

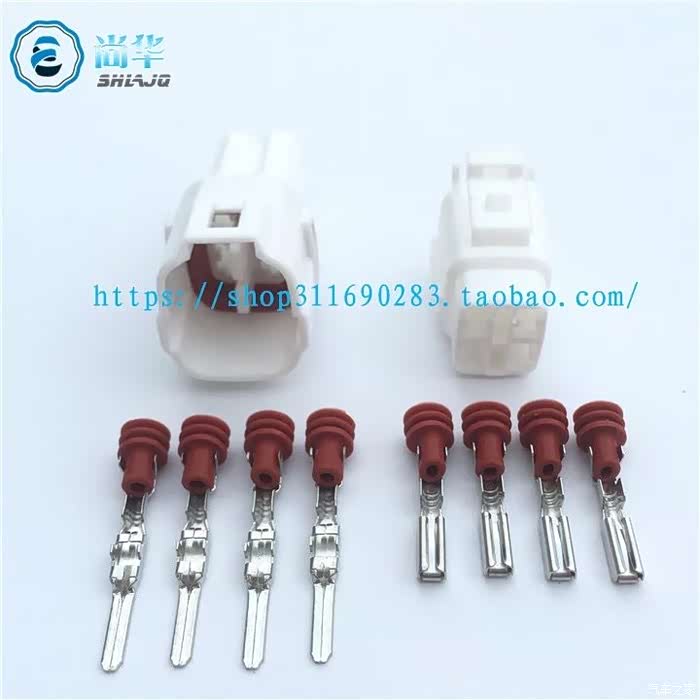

插头型号:DJ7043-2

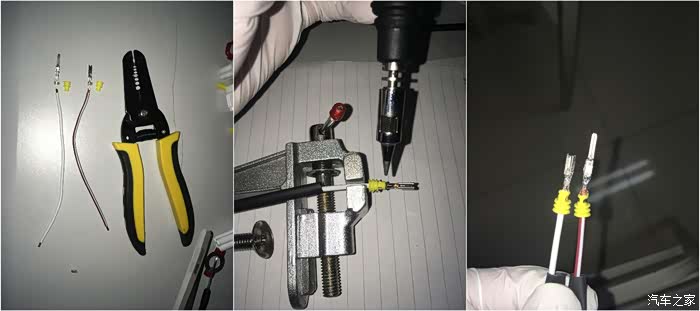

插头针脚精心制作,加焊!

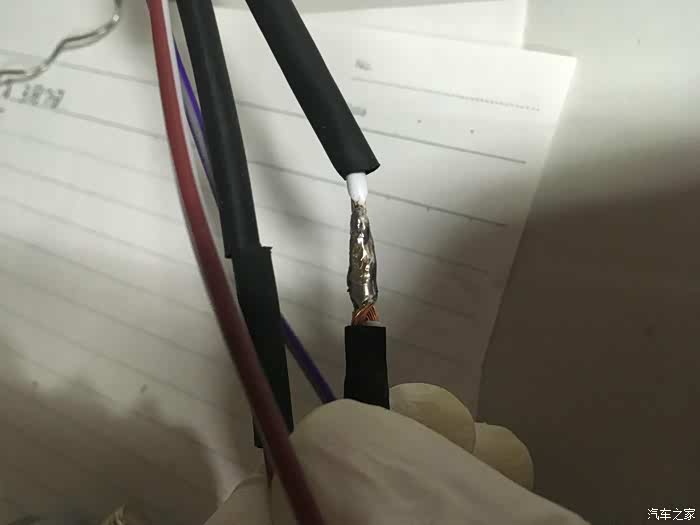

接线处加焊,加热缩管!

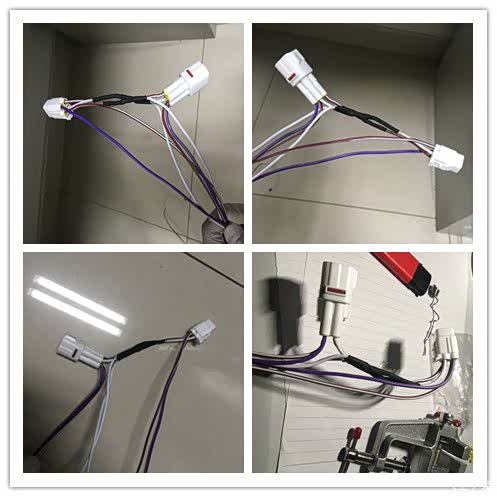

改装插头线路制作中!避免破坏原车线路!

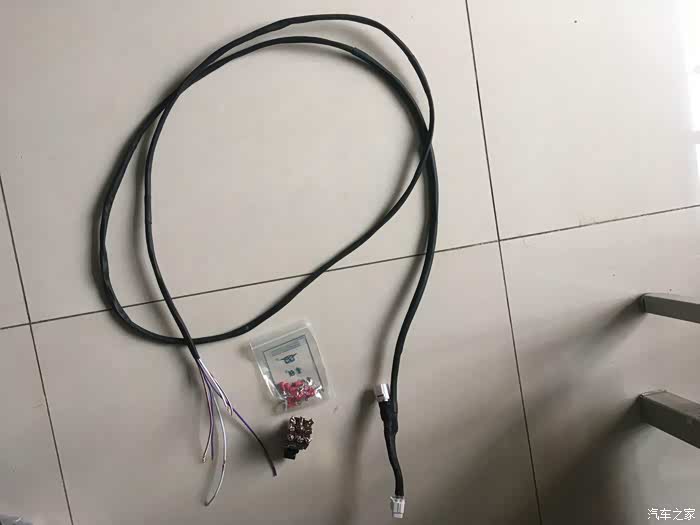

线路精心制作! 加热缩管

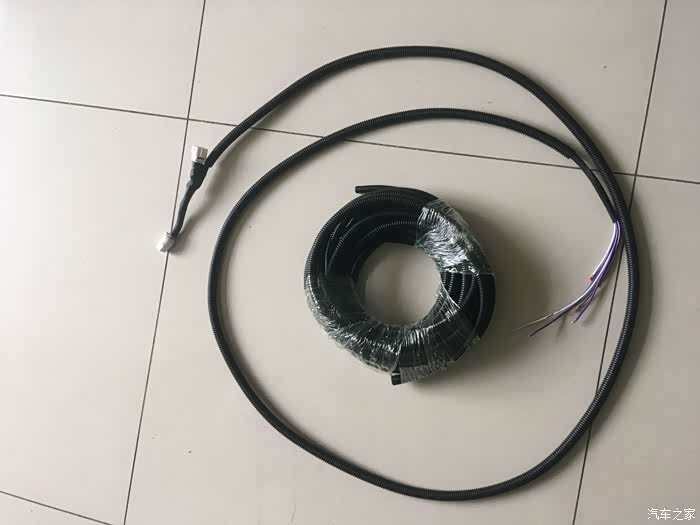

套波纹管!

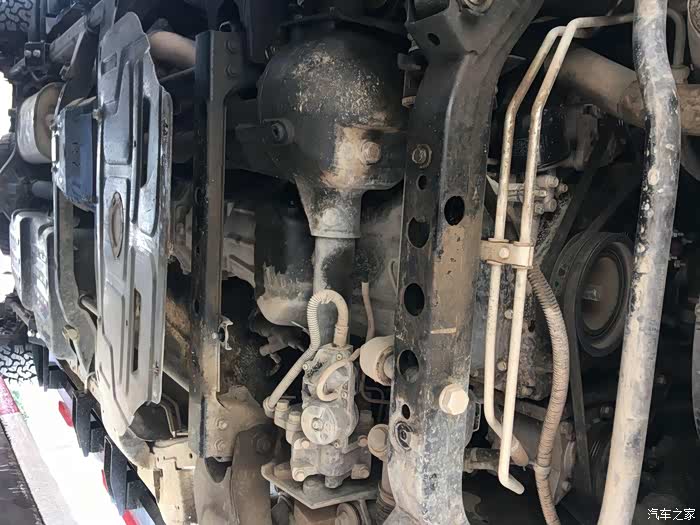

前桥插拔

前桥插拔

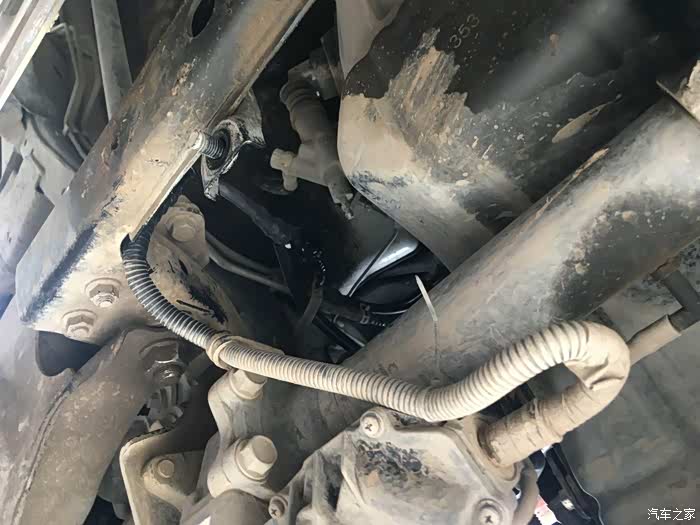

断开前桥插拔线路插头!

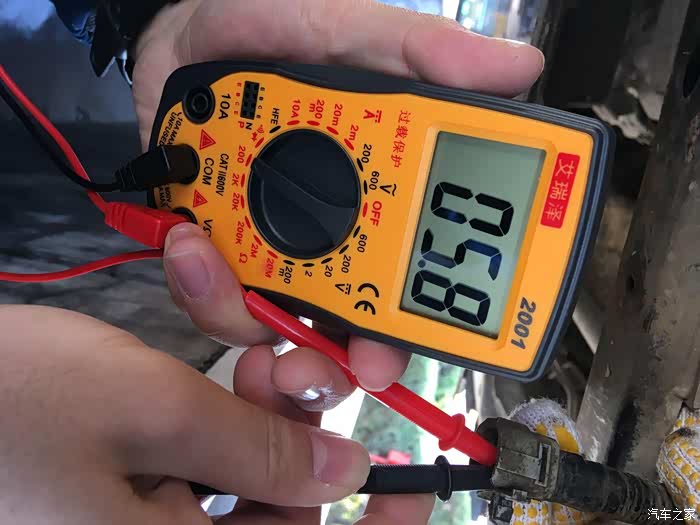

测量前桥插拔两驱四驱时的各个针脚之间的电阻

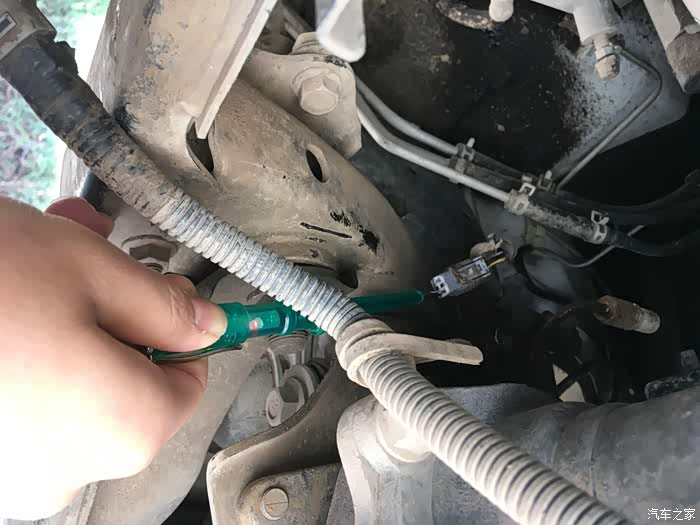

测量上游两驱四驱时,以及转换过程中 公插头 各个针脚电压

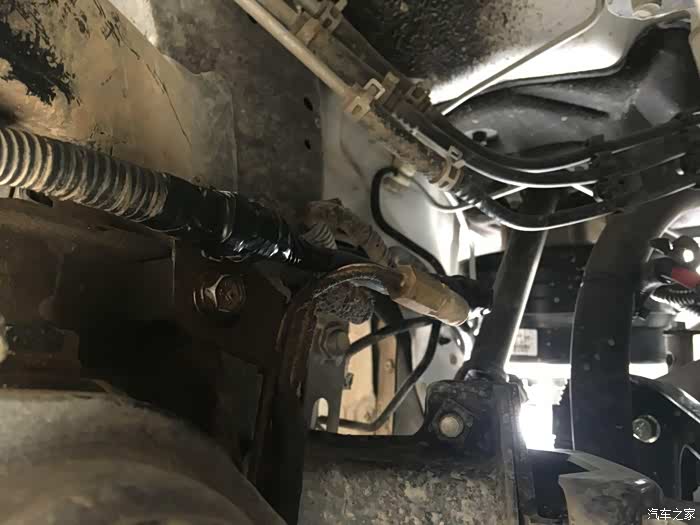

加装线路后的样子

加装线路后的样子,虽然是防水插头,但是外面还要缠好电工胶带!

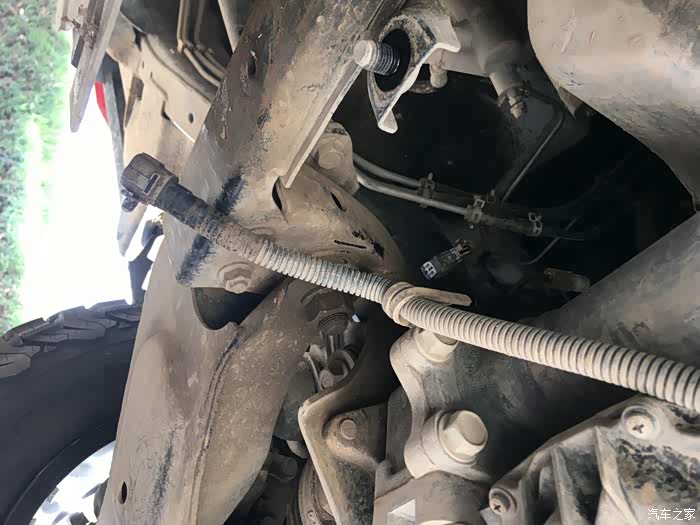

线路捋顺,固定好

线路捋顺,固定好

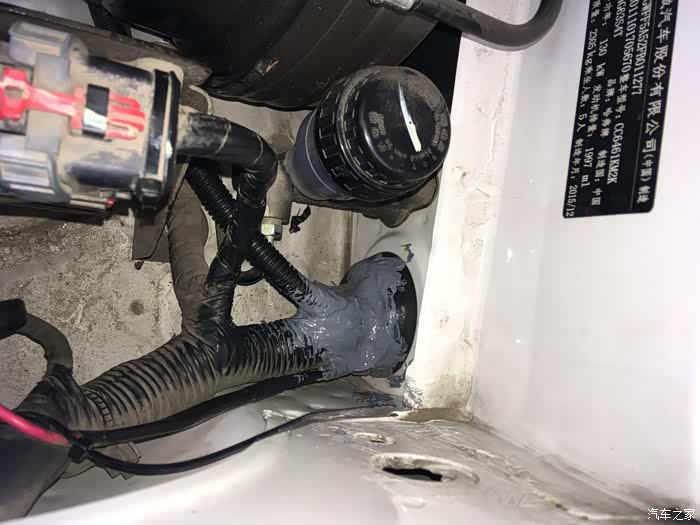

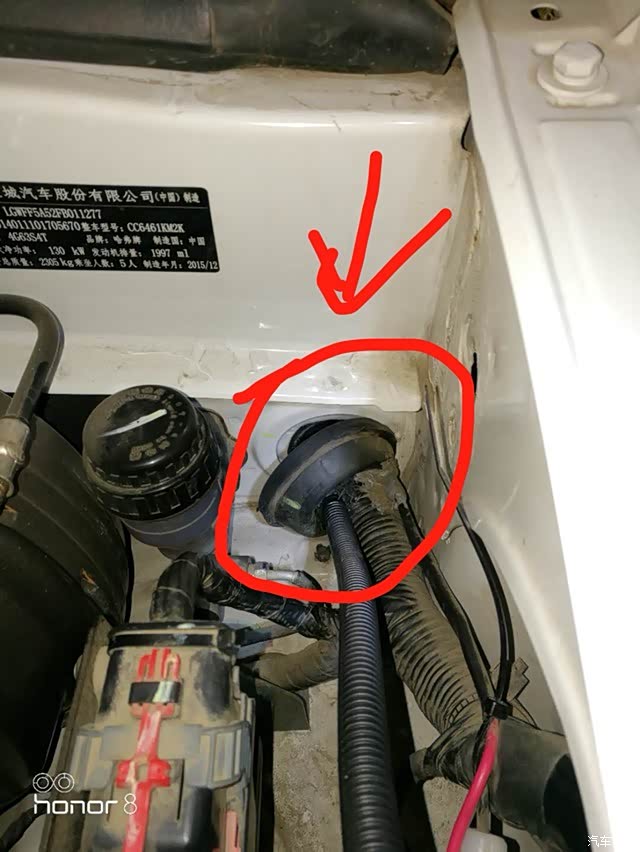

防火墙穿完导线密封好! 这个穿线比较费劲,最好先把密封碗抠出来再穿!

防火墙穿完导线密封好! 这个穿线比较费劲,最好先把密封碗抠出来再穿!

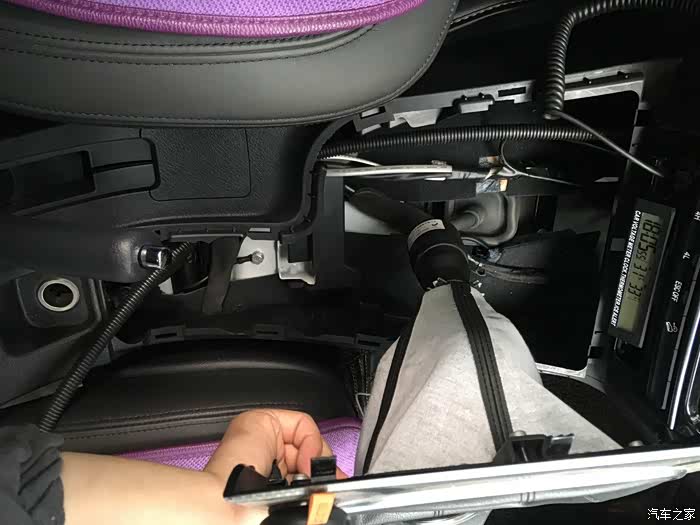

车内走线,要把扶手箱拆下来(很麻烦,扶手箱里面有点烟器、USB、220v电源等4路线)钻孔加装开关

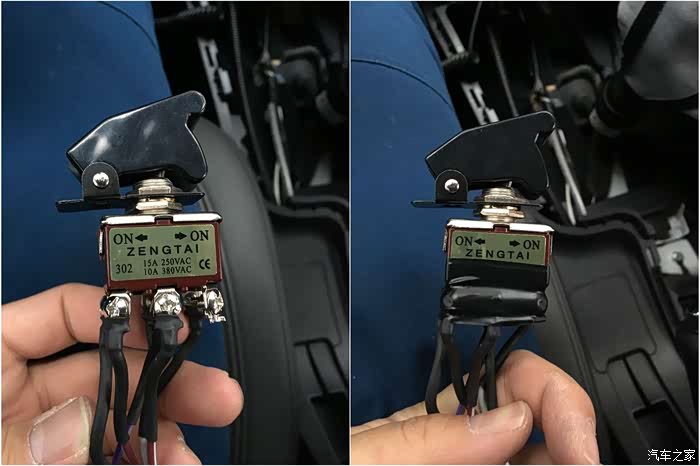

两路常闭+一路常开开关,接好线,加焊,套热缩管,最后缠好电工胶带-------
(正极和带电压的一端,最好接到开关的两边的脚,不让开关内部常带电)
(正极和带电压的一端,最好接到开关的两边的脚,不让开关内部常带电)

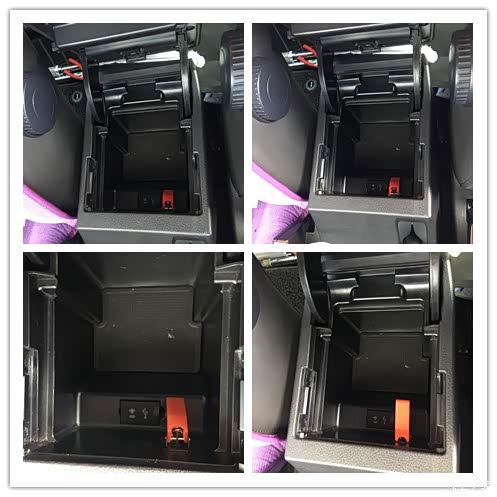

最终开关安装到手套箱里的样子!!!!还是红色保护帽好看!

最后注意:
1、改装过程中小心电线短路烧保险,线芯不要裸露出来
2、各个线路接口针脚要检查再检查,别接错了
1、改装过程中小心电线短路烧保险,线芯不要裸露出来
2、各个线路接口针脚要检查再检查,别接错了
