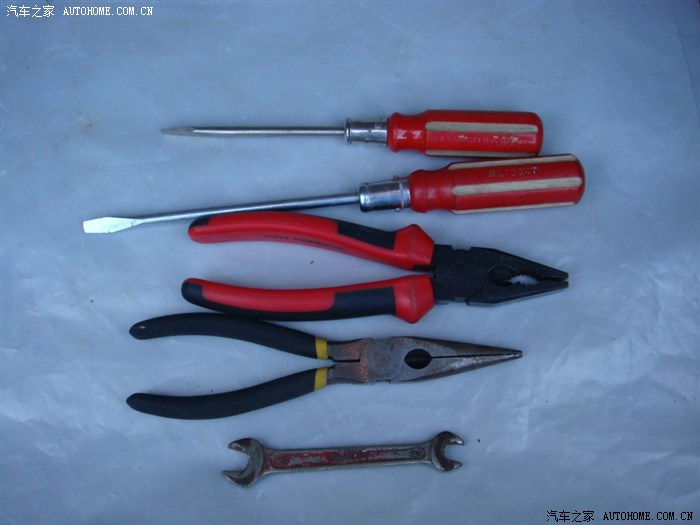

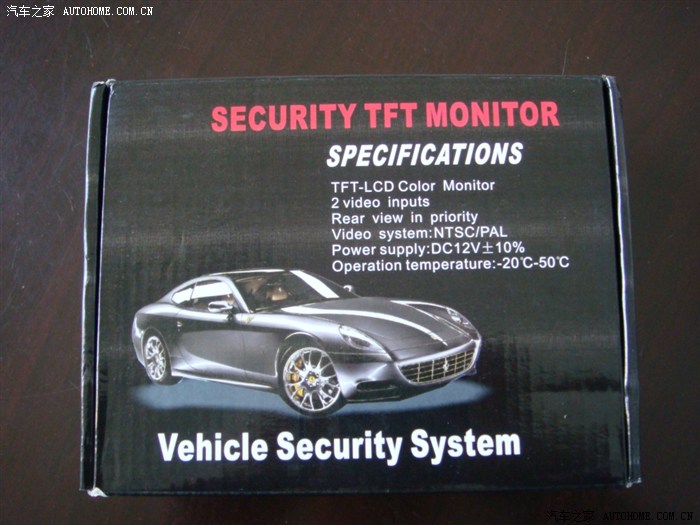

倒车影像是在淘宝上淘的,价格也不贵,到修理店安装要80元(明抢)手工费,感觉太贵,于是自己动手安装.<br /><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_ba97_e5150150_e5150150.jpg" style="width:700px;height:525px"><br />这个是显示器,高清的</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_c239_632aae81_632aae81.jpg" style="width:700px;height:525px"><br />这个是摄像头广角170°,带夜视,带标尺的.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_f71b_4af8ece7_4af8ece7.jpg" style="width:700px;height:525px"><br />视频延长线6米的</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_5ea6_619db0d0_619db0d0.jpg" style="width:700px;height:525px"><br />2跟电源插头,1根摄像头,1跟显示器的</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_880c_f62958a0_f62958a0.jpg" style="width:700px;height:525px"><br />这是外包装盒,全是洋文,看不懂的.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_4783_19ed4882_19ed4882.jpg" style="width:700px;height:525px"><br />这是需要的工具</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_c945_37183065_37183065.jpg" style="width:700px;height:525px"><br />这是捆扎线</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_7e75_62f58a81_62f58a81.jpg" style="width:700px;height:525px"><br />第一步:先拆掉牌子</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_3ed8_bb71458c_bb71458c.jpg" style="width:700px;height:525px"><br />接着拆:为走线做准备</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_6ef3_021c833b_021c833b.jpg" style="width:700px;height:525px"><br />拆</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_b396_13f2d278_13f2d278.jpg" style="width:700px;height:525px"><br />拆</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_c86d_d66ba56b_d66ba56b.jpg" style="width:700px;height:525px"><br />还是拆,这就差不多了,再拆就装不起来.然后就是顺着布线,从车后一直到驾驶台.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_c894_fa8c3479_fa8c3479.jpg" style="width:700px;height:525px"><br />这一张是为压线,在后亮条上开了一个小口.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_ef32_d87c1c62_d87c1c62.jpg" style="width:700px;height:525px"><br />这一张是摄像头装好的样子.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_df0c_cbdfa6ff_cbdfa6ff.jpg" style="width:700px;height:525px"><br />这是铺线的照片,最上边,黑色的线就是视频延长线.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_1fd5_a38be110_a38be110.jpg" style="width:700px;height:525px"><br />这个是布线的图,顺着后备箱支架走的线.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_e7d6_37714dd0_37714dd0.jpg" style="width:700px;height:525px"><br />从倒车灯上取得电源.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_8c15_7c8b1bda_7c8b1bda.jpg" style="width:700px;height:525px"><br /><br /></div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_b27a_52017423_52017423.jpg" style="width:700px;height:525px"><br />这个开始恢复踏板了.</div><div><br /><img src="http://www.autoimg.cn/album/userphotos/2011/11/11/500_fcf0_fccdebd8_fccdebd8.jpg" style="width:700px;height:525px"><br />这个是挂倒档试验的情况.</div><div>感觉还是很清楚的,总共用时1.5小时.</div><div><br /></div>

自己动手安装的倒车影像
