森林人油改天燃气~多点直喷气，整个改气图解~~~~~~~~~~~~~~

    在我们家这里天燃气加气站遍布大庆市五区四县。天燃气加气站越来越多了，在大庆市政府倡导清洁能源环保方面考虑为前提，大庆市政府大力投入之后私人的一些燃气公司响应政府号召，现在增加到25座加气站分布各个区，出租车，公共汽车，最后才是私家车，都用上了清洁能源即天燃气，国家也在大力提倡清洁能源的应用，环保放在第一位同时老百姓也相应的得到了实惠了。改装后必须到当地交管所申请登记认证并取得合格证才允许上道行驶的，必须到政府交管部门承认有专业改装资质的厂家去改，这里我声明没有资质的是不可以乱改的。

    我把改装过程和大概情况都用随身带的手机做了一下简单的记录。问了好多人之后，终于选怎大庆从业多年的华伦天誉燃气改装厂进行改装，独立行车电脑BE300型号电脑控制燃气多点顺序喷射的。燃烧好，省气，加油很冲加速有力，感觉和汽油没有什么太大区别，没有一代和二代那种加速没力，总得需要调试等诸多问题。我们这的出租车全是天然气的。安装完后师傅说先跑30元钱的天燃气，大庆市当地一般加气站3.5元/立而华伦燃气是3.3元/立价格很有竞争优势，头三罐气钢瓶里面有氮气需要用天然气燃烧替换掉，三罐气之后气瓶里面的天燃气就纯度高了效果真不错，和烧油一样冲，没有单点式的加油无力。只是在发动机进气道上钻5个眼而已别的地方更不改动什么。

开始动工

等待设备

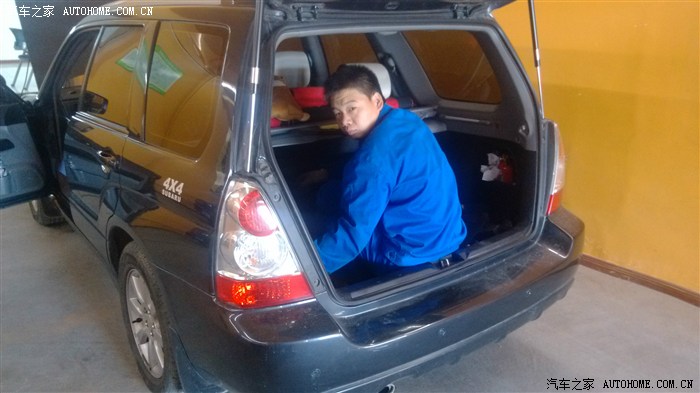

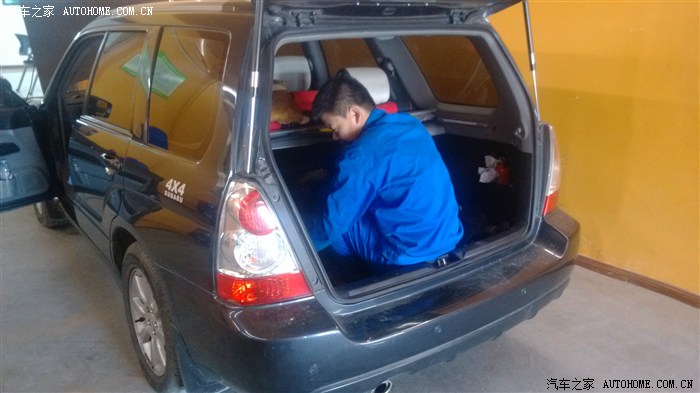

拆后背箱内饰轮胎一下障碍物

改气大师傅很帅吧

检查燃油泵电源线是什么颜色，好安装燃油泵变气断电继电器

政府指定改装厂改装决不允许私改乱改，不是政府指定的改装后果很严重

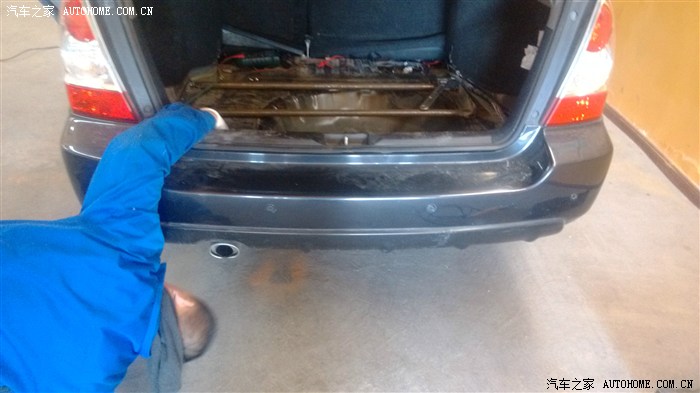

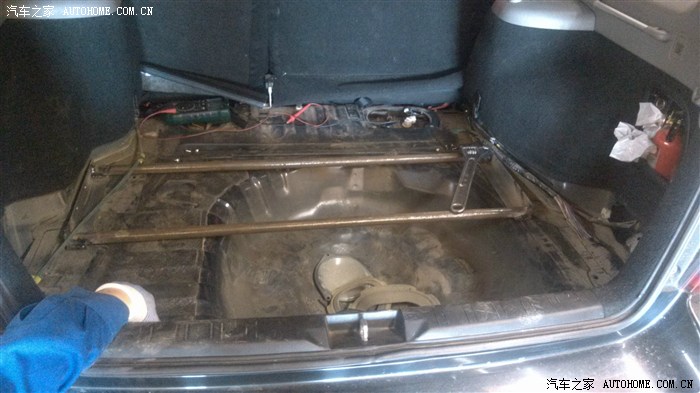

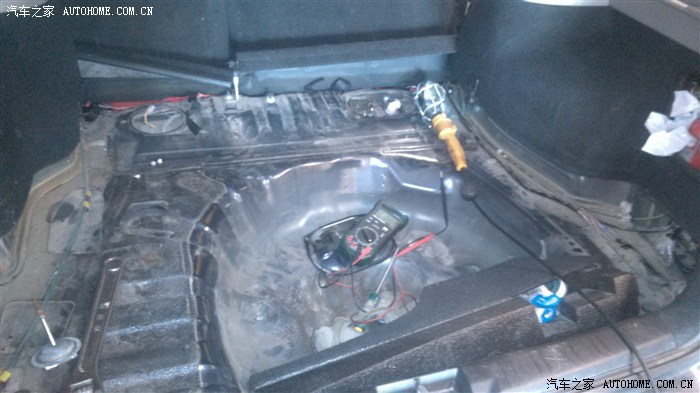

后备箱障碍物拆卸后效果图

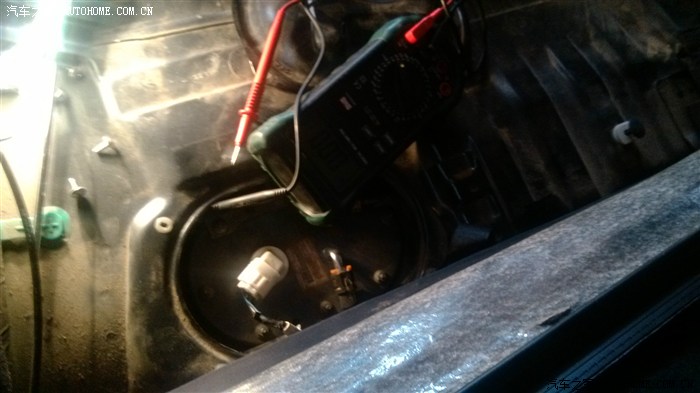

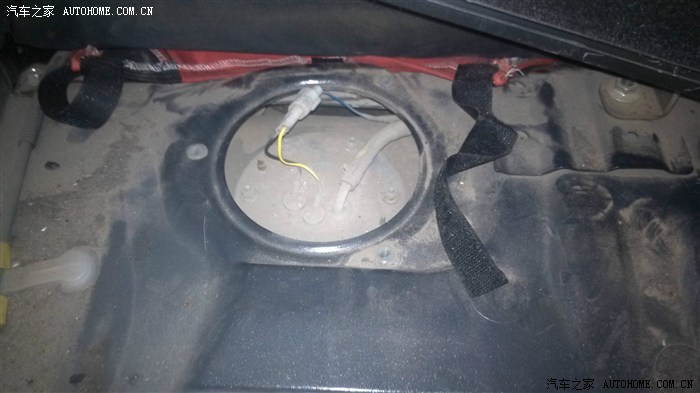

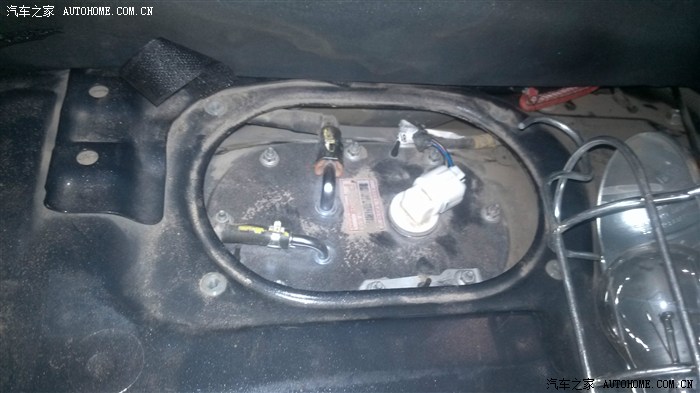

下图为主燃油泵，就为了找到控制燃油泵的电源线，找到后加装燃油泵断电器，变气后断油

下图为副燃油泵


师傅开始工作了


做前期准备工作拆掉碍事的障碍物

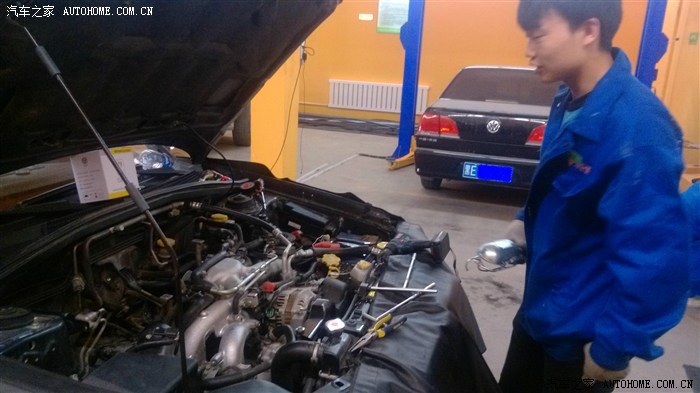

真在观察设备具体安放的位置

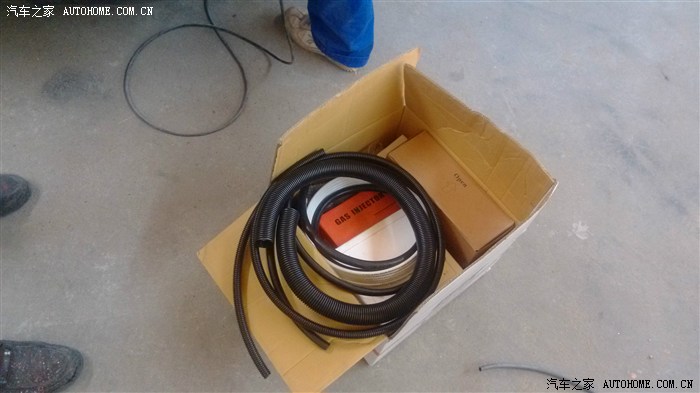

这边套件到场开始正式安装，BE300燃气电脑，安帝博格水预热一体喷轨两个，格瓦斯减压器

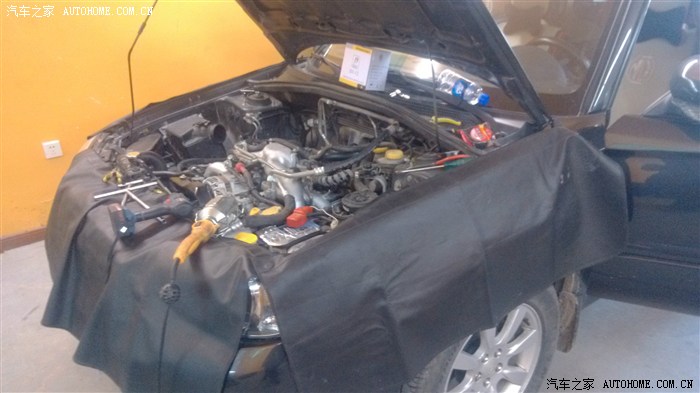

工作时盖在四周的皮帘子很周到

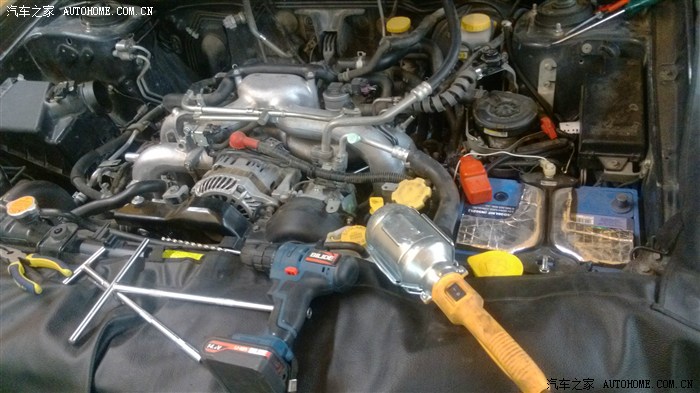

充电式电钻准备在每个缸进气道上打眼安装燃气喷嘴用

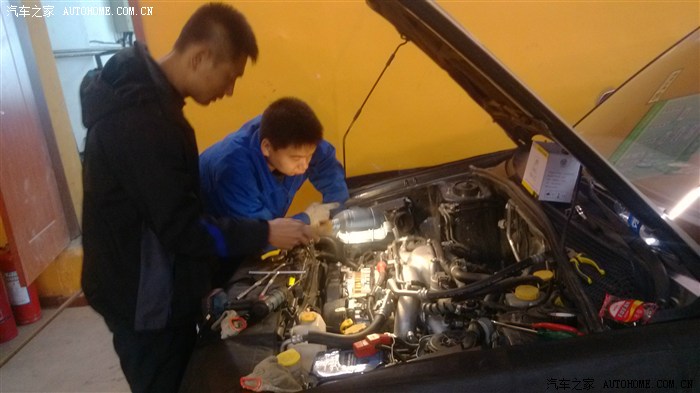

黑衣服的是崔厂长在一旁指导安装，蓝衣服的是此次改装的大师傅小帅

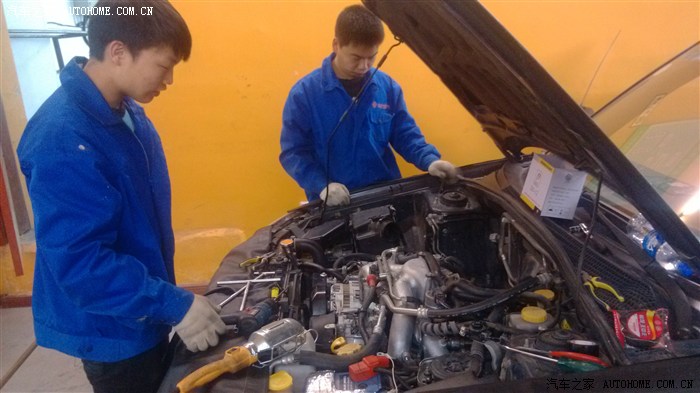

和大师傅研究具体线路管路走向

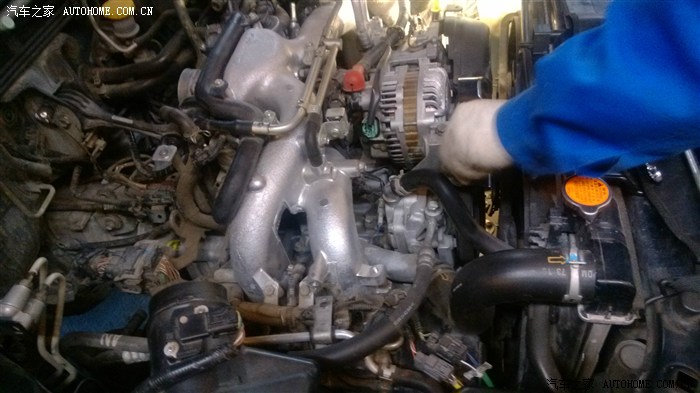

开始打眼了，所谓燃气改装只是在每个缸的进气道上分别打眼安装燃气喷嘴，其余发动机基本不动什么，有些人不明白以为什么都要改动，其实不然

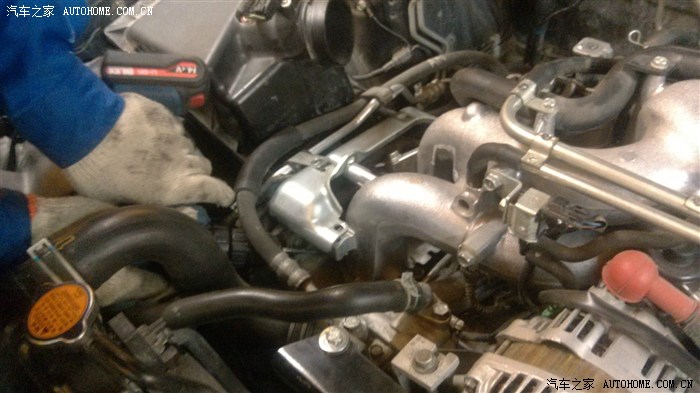

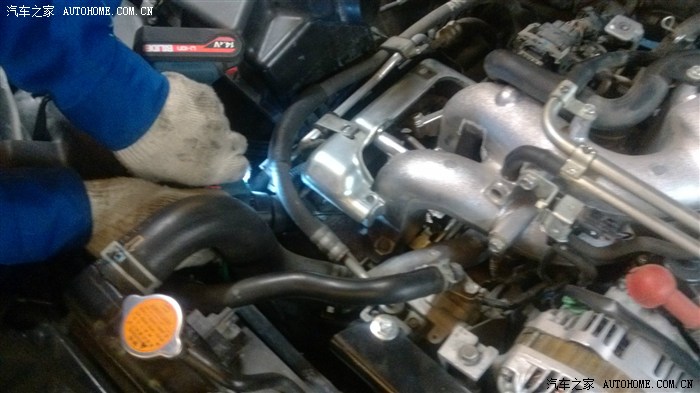

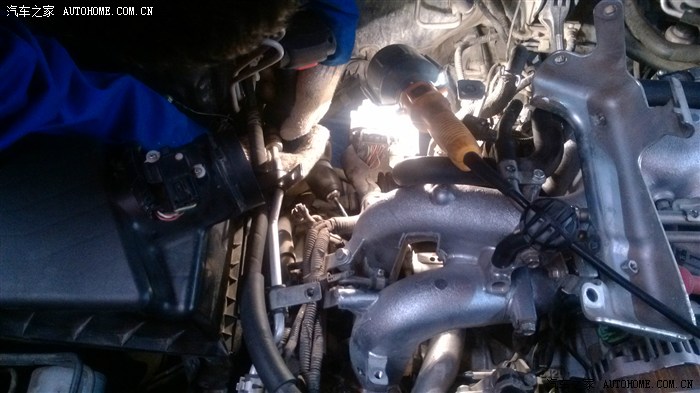

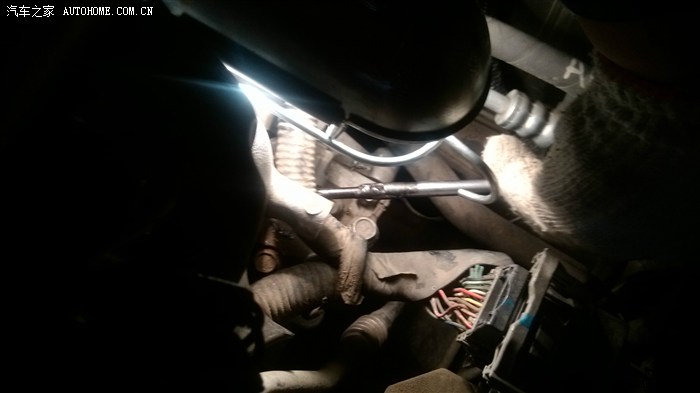

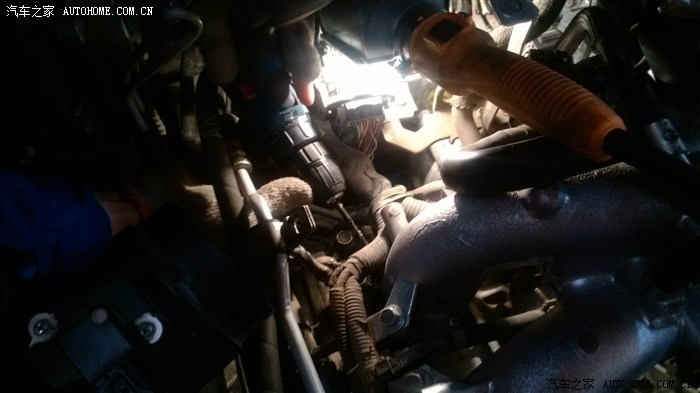

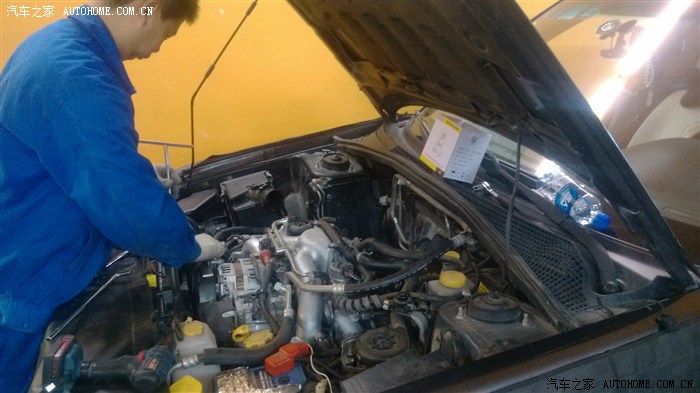

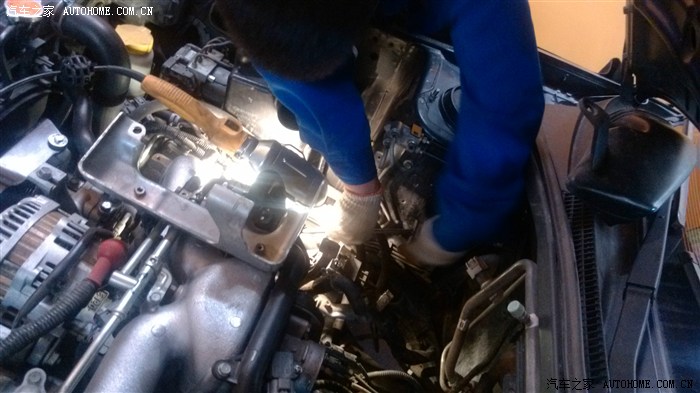

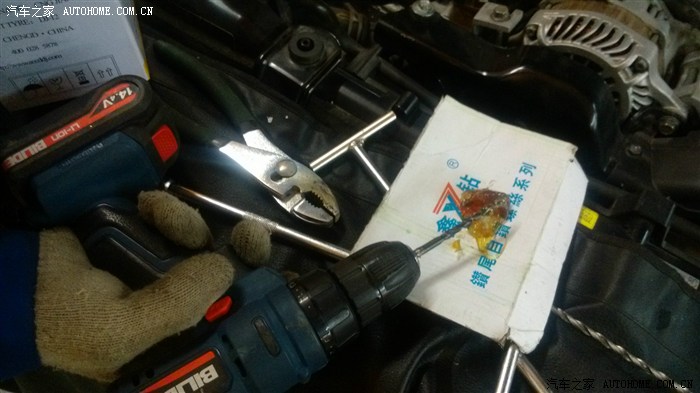

发动机仓位置很紧凑师傅正在认真的打眼，每次打眼师傅都在钻头上涂抹上黄油，为了不让钻下来的沫子调入缸筒里面，很细心


发动机仓位置很紧凑师傅正在认真的打眼，每次打眼师傅都在钻头上涂抹上黄油，为了不让钻下来的沫子调入缸筒里面，很细心



发动机仓位置很紧凑师傅正在认真的打眼，每次打眼师傅都在钻头上涂抹上黄油，为了不让钻下来的沫子调入缸筒里面，很细心


发动机仓位置很紧凑师傅正在认真的打眼，每次打眼师傅都在钻头上涂抹上黄油，为了不让钻下来的沫子调入缸筒里面，很细心

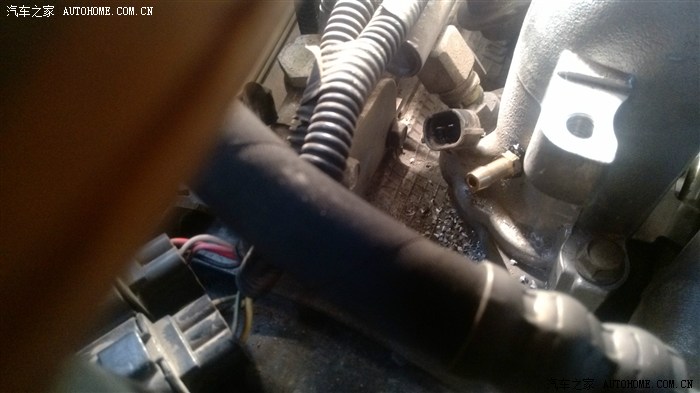

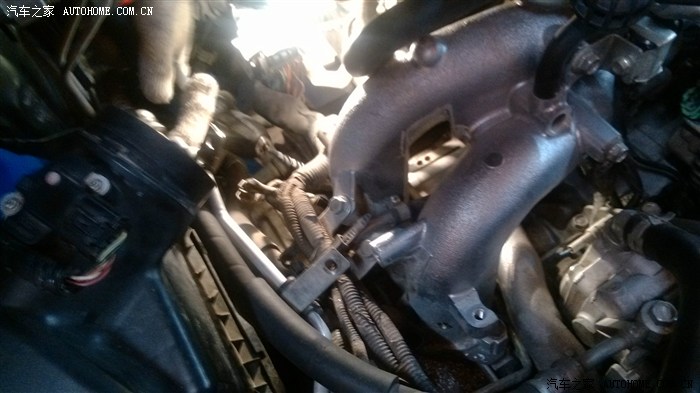

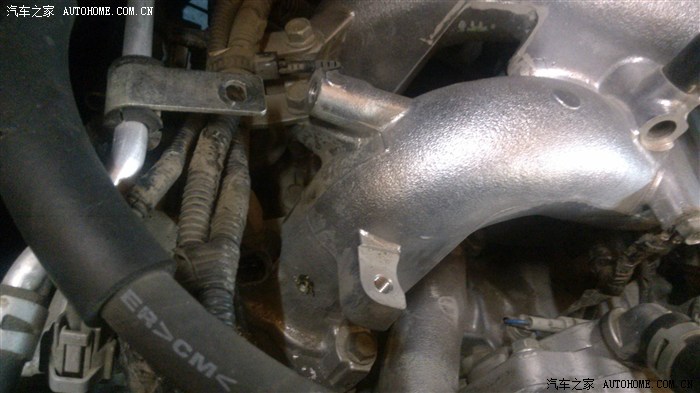

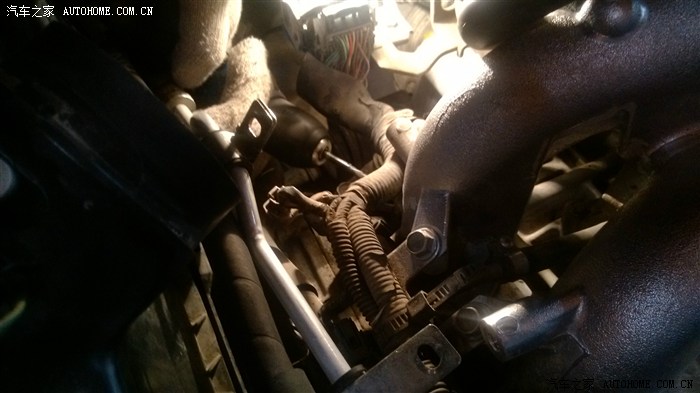

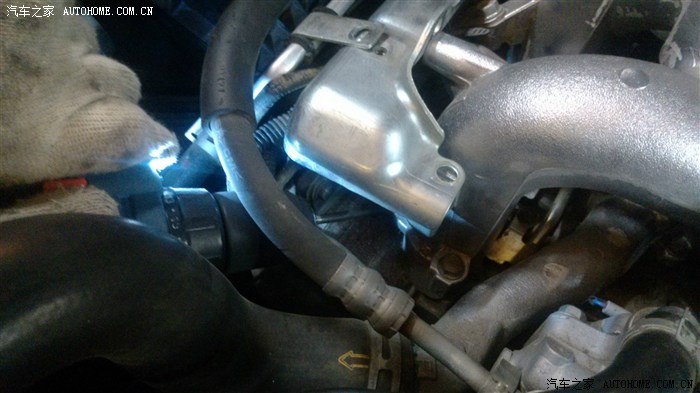

打好眼后进气道效果图，发现没有眼的周围是黄油很干净很专业，原车燃油喷嘴就在眼左边

打好眼后进气道效果图，发现没有眼的周围是黄油很干净很专业，原车燃油喷嘴就在眼左边

师傅正在打另一个进气道燃油喷嘴眼

师傅正在打另一个进气道燃油喷嘴眼

师傅正在打另一个进气道燃油喷嘴眼

师傅正在打另一个进气道燃油喷嘴眼

师傅正在打另一个进气道燃油喷嘴眼

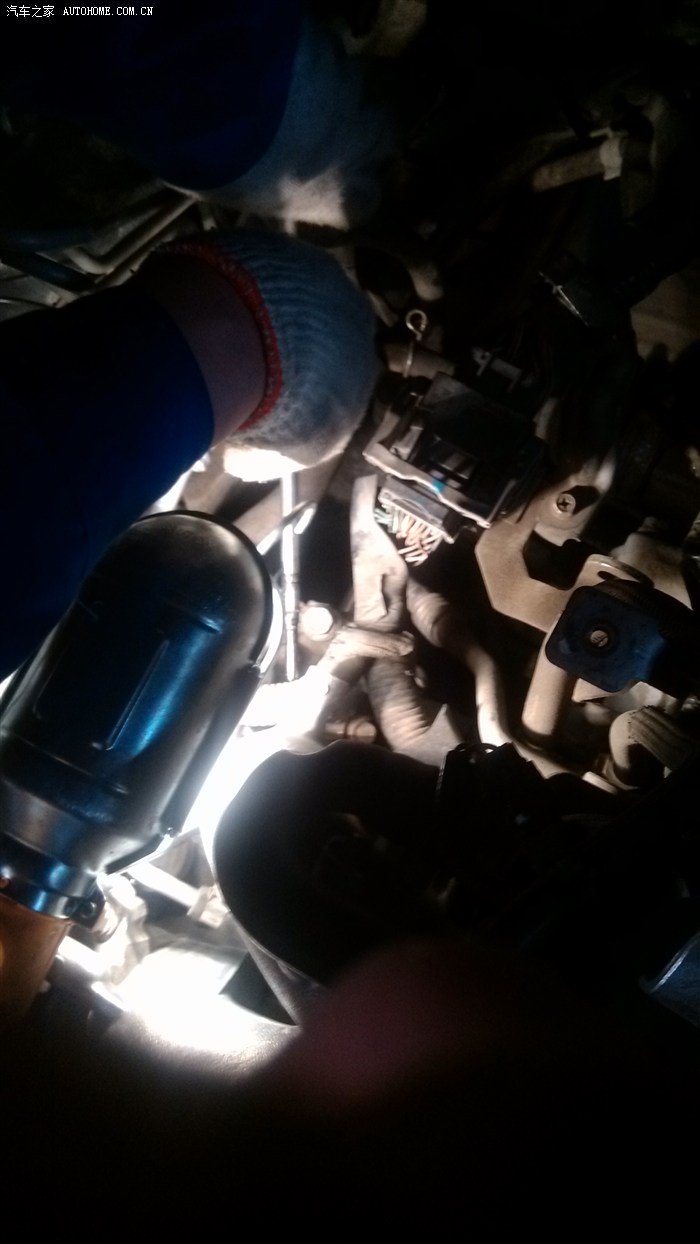

打好眼之后用丝锥攻丝，用来安装燃气喷嘴做准备

打好眼之后用丝锥攻丝，用来安装燃气喷嘴做准备

打好眼之后用丝锥攻丝，用来安装燃气喷嘴做准备

打好眼之后用丝锥攻丝，用来安装燃气喷嘴做准备

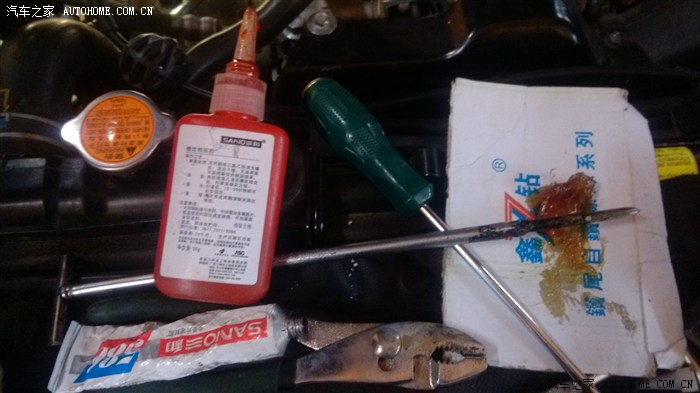

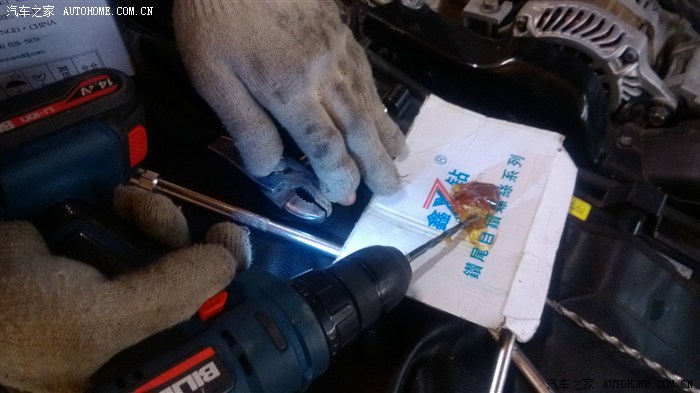

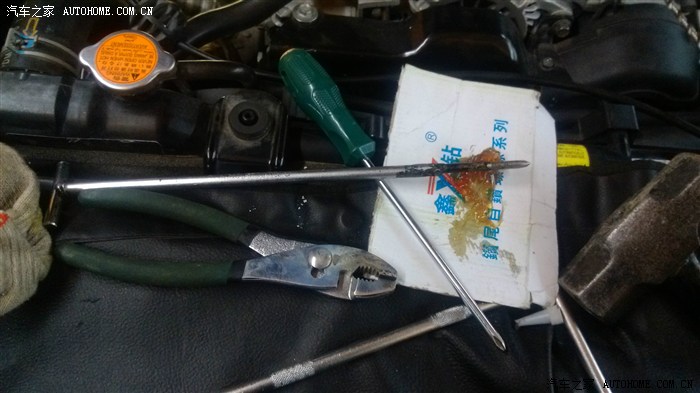

T型丝锥~~用丝锥攻丝时候必须在丝锥头涂抹厚厚的黄油防止沫子调入缸筒，用来安装燃气喷嘴做准备

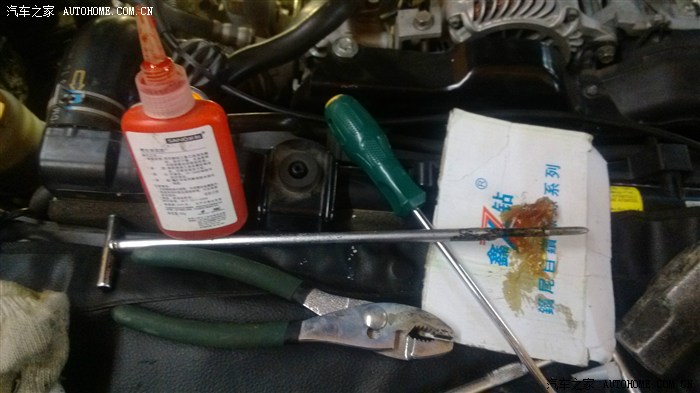

红色密封胶下面就是T型丝锥~~用丝锥攻丝时候必须在丝锥头涂抹厚厚的黄油防止沫子调入缸筒，用来安装燃气喷嘴做准备

红色密封胶下面就是T型丝锥~~用丝锥攻丝时候必须在丝锥头涂抹厚厚的黄油防止沫子调入缸筒，用来安装燃气喷嘴做准备

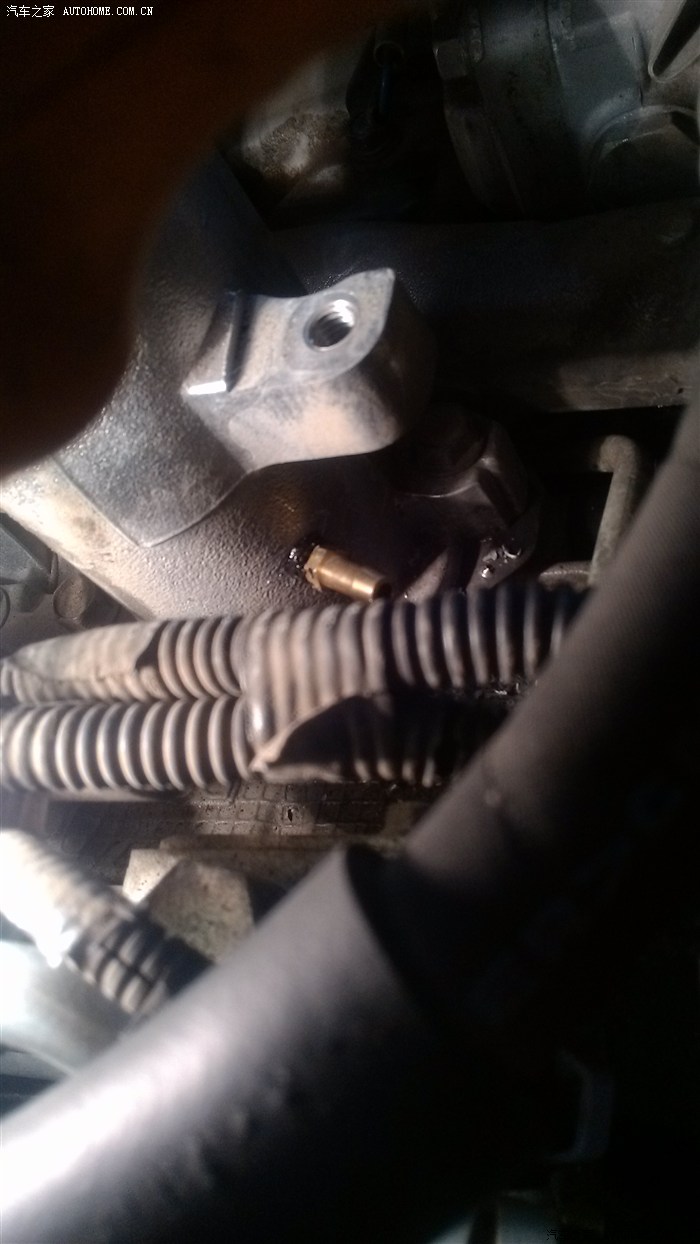

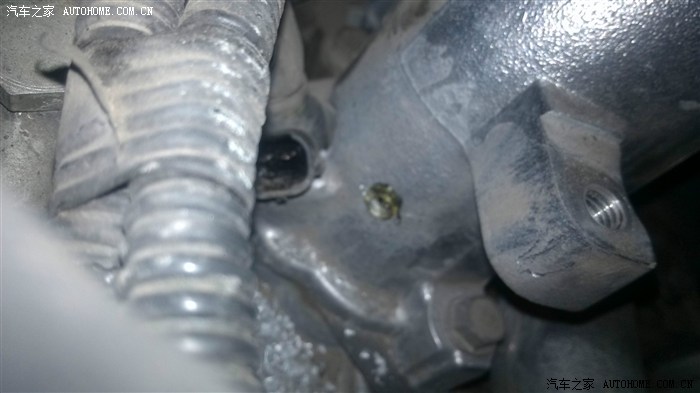

打好眼攻丝之后燃气喷嘴涂抹密封胶安装进气道上之后的效果图

打好眼攻丝之后燃气喷嘴涂抹密封胶安装进气道上之后的效果图

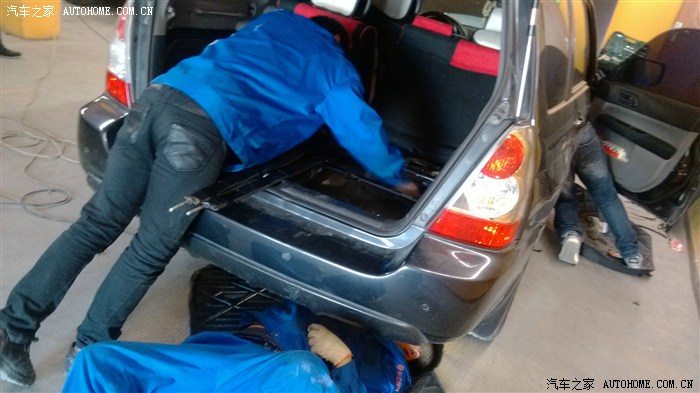

这是另一位师傅忙活后备箱燃气钢瓶托架，现量尺寸量身定做

大个师傅很认真很负责真正量取具体固定托架的螺丝扣打在什么位置

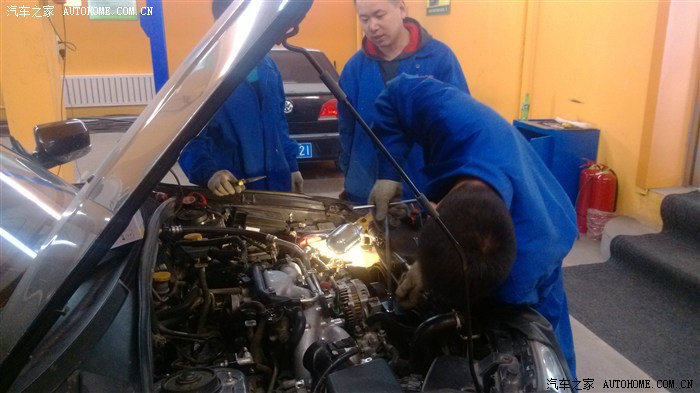

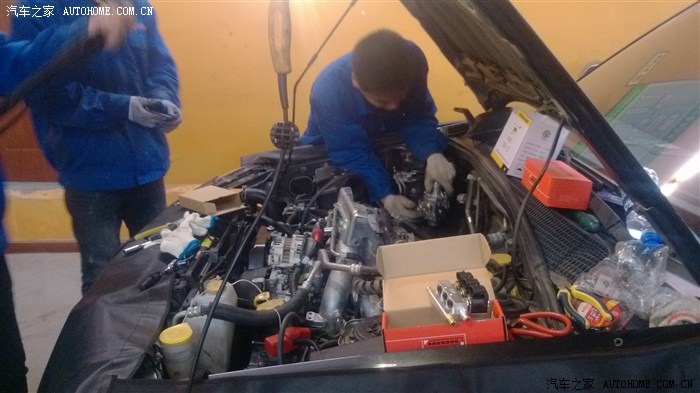

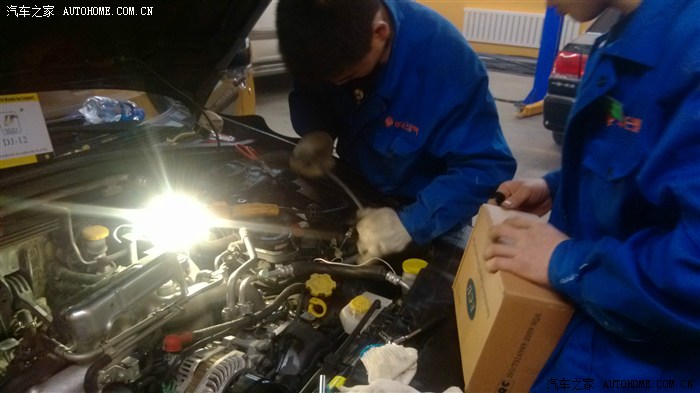

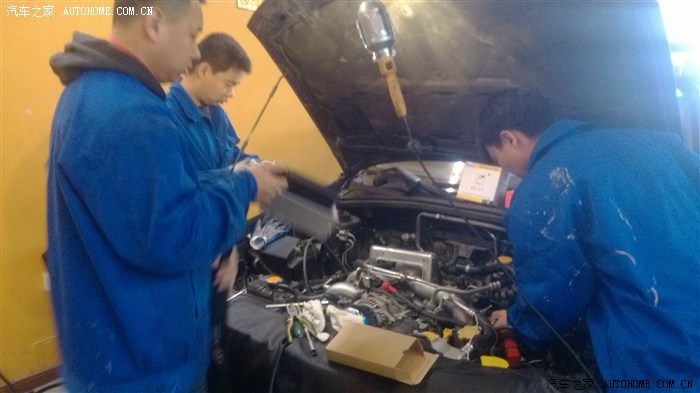

前面两位师傅正在紧张忙碌安装燃气设备

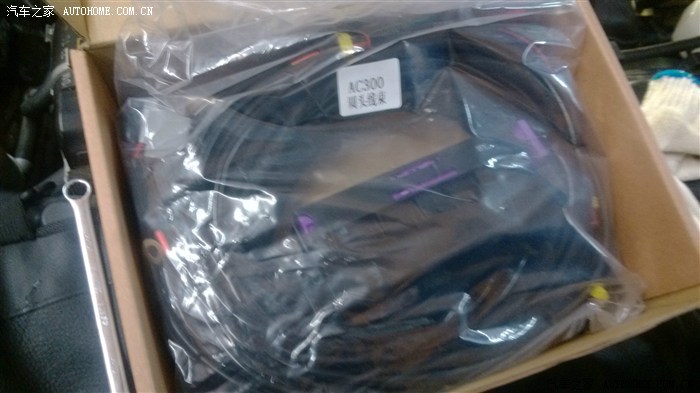

这是整套燃气线束

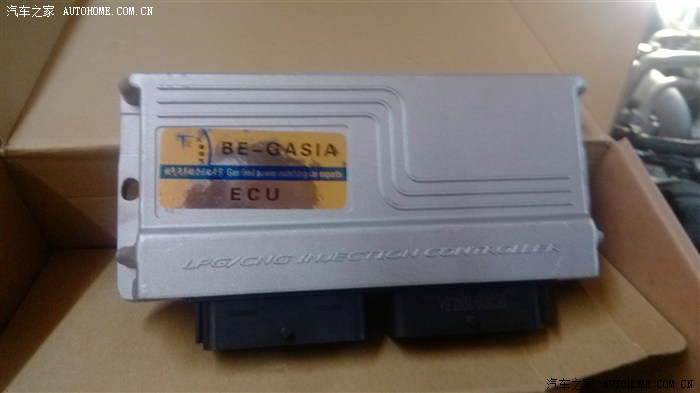

这就是和大家提到的最新型燃气电脑BE300，性能更加稳定

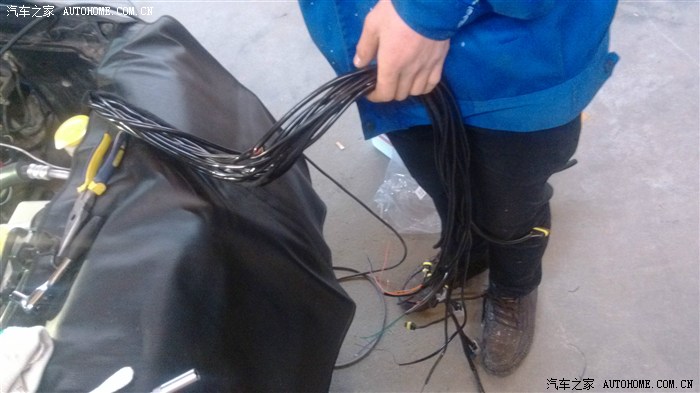

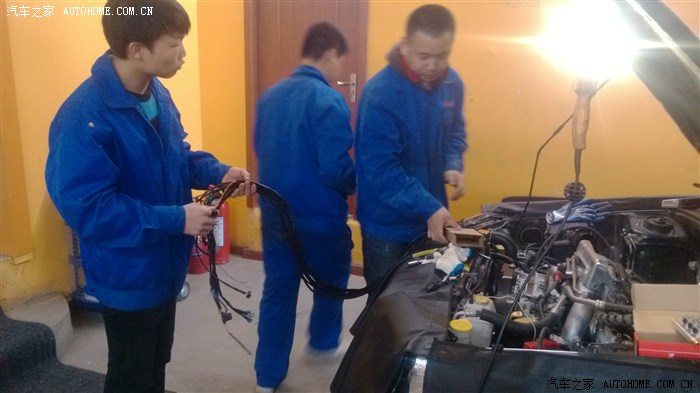

这么一大把线束看着都晕晕的，师傅居然都能分清那个链接那个配件真厉害

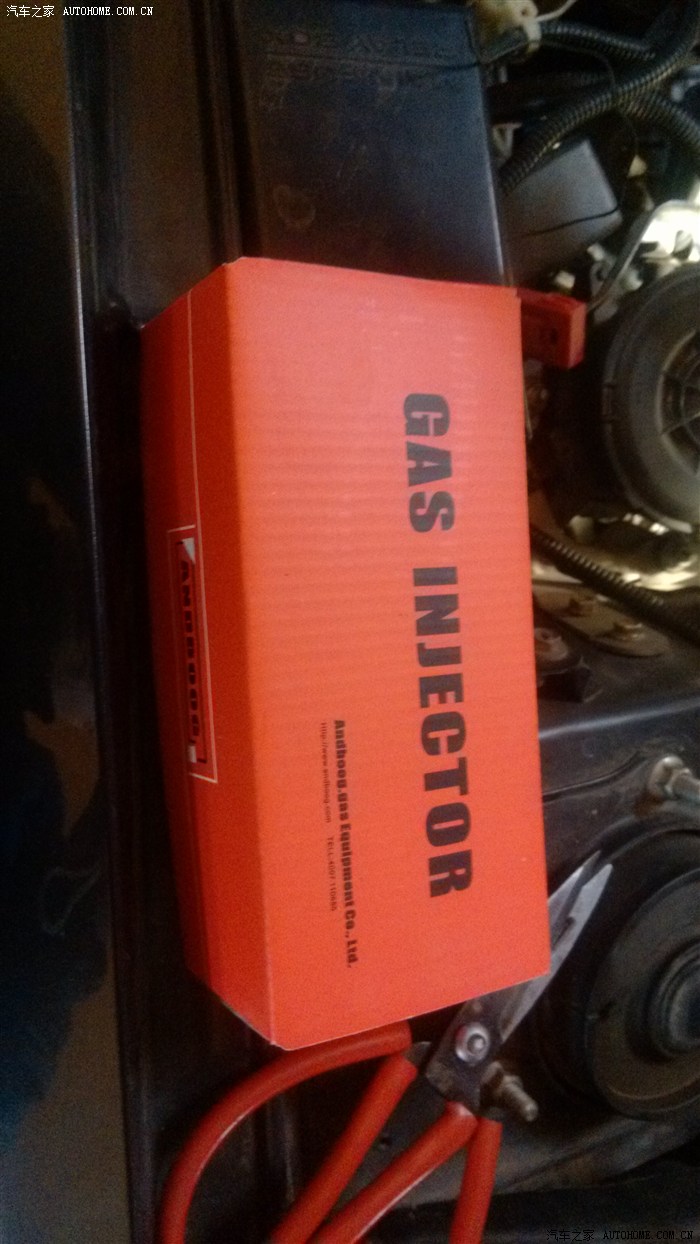

喷轨的橘黄色包装盒，看着不错

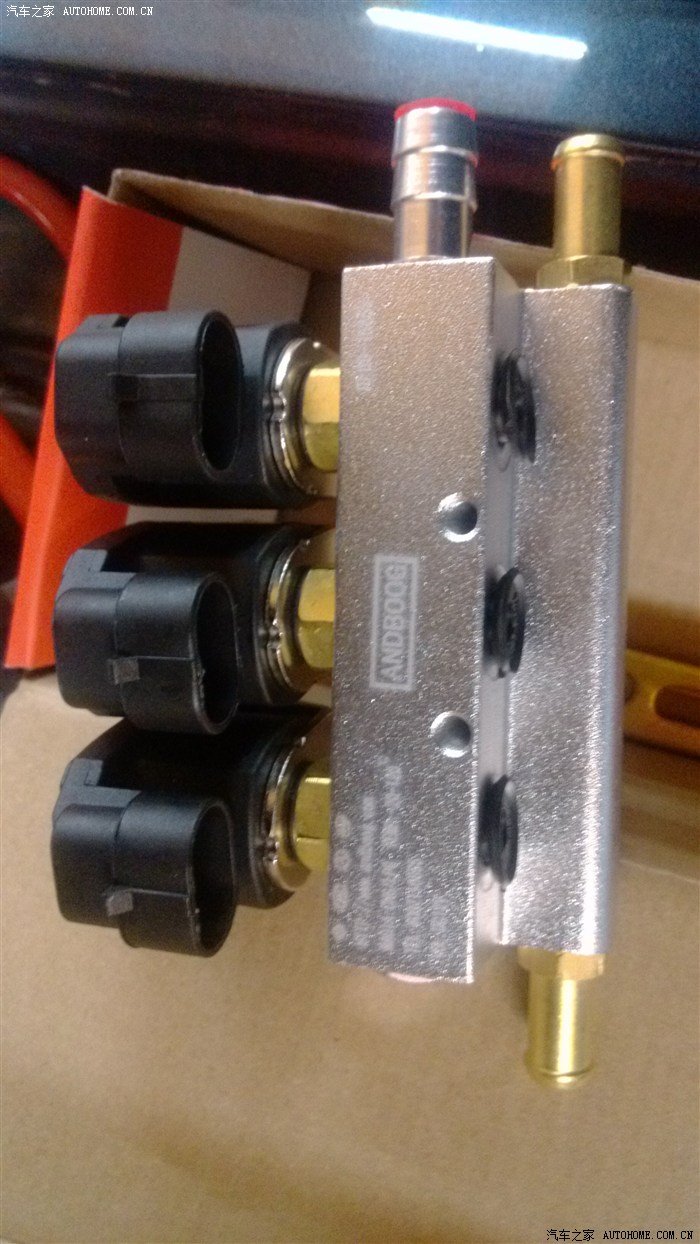

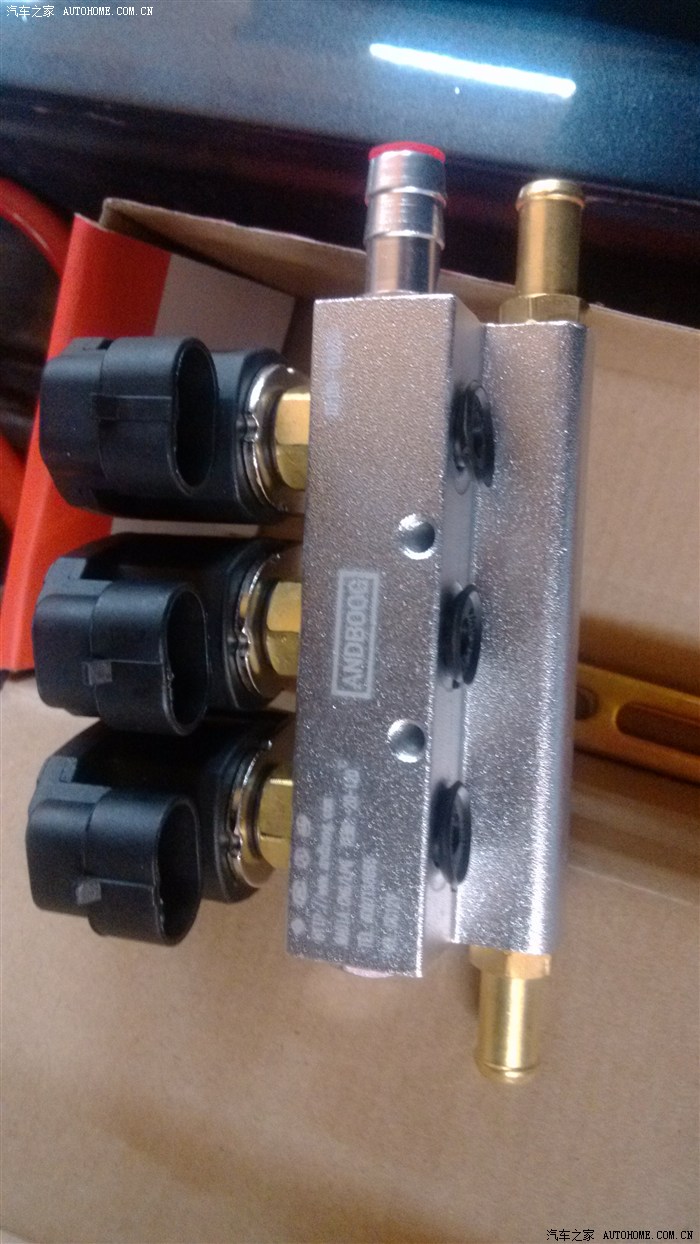

这就是和大家说的《水预热一体喷轨（安帝博格）》，所谓水预热就是加热燃气，让燃气更好的参与燃烧，所以效果更好，变气不抖动，运行更加平稳

这就是和大家说的《水预热一体喷轨（安帝博格）》，所谓水预热就是加热燃气，让燃气更好的参与燃烧，所以效果更好，变气不抖动，运行更加平稳

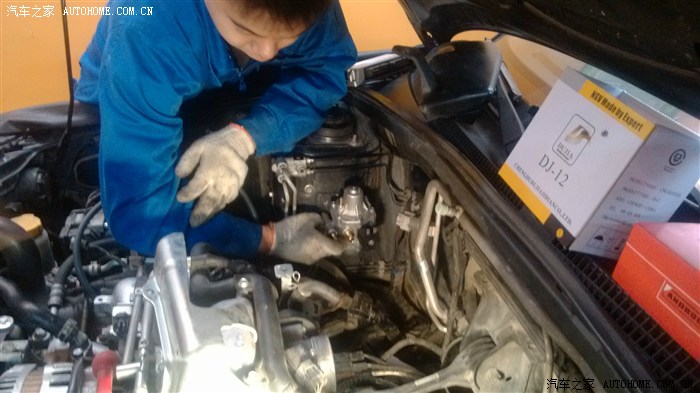

师傅正在规划减压器意大利进口《托马赛特》安装位置

肯定了这个位置后量取尺寸做托架

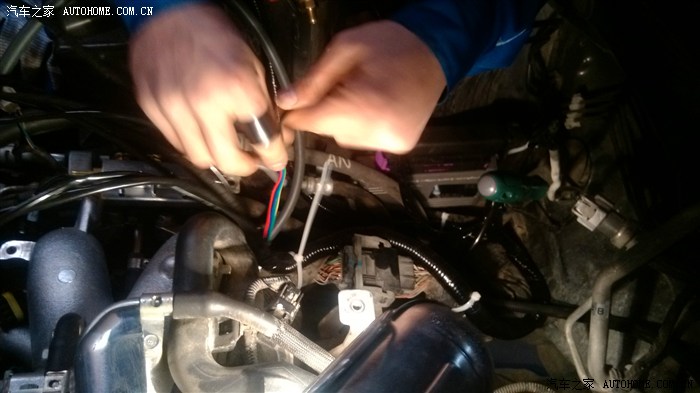

开始安装行车电脑线束了

开始安装行车电脑线束了

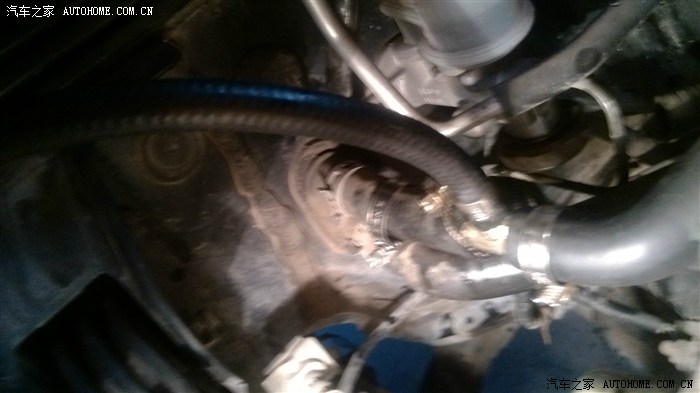

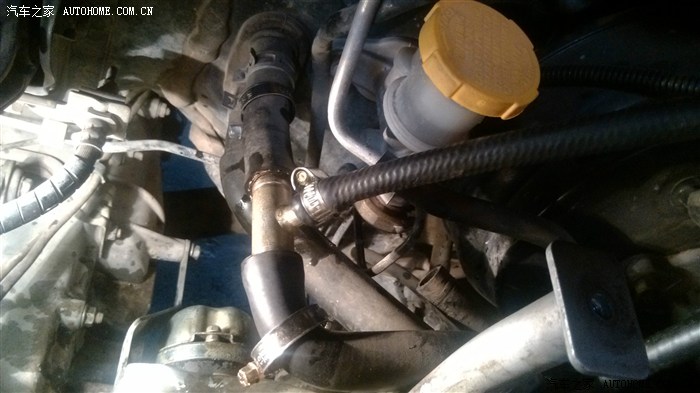

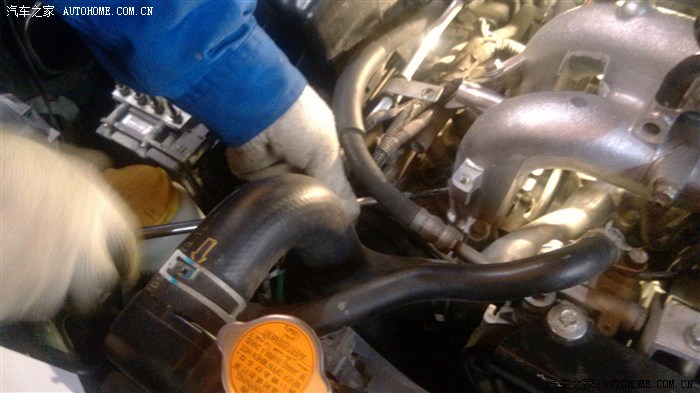

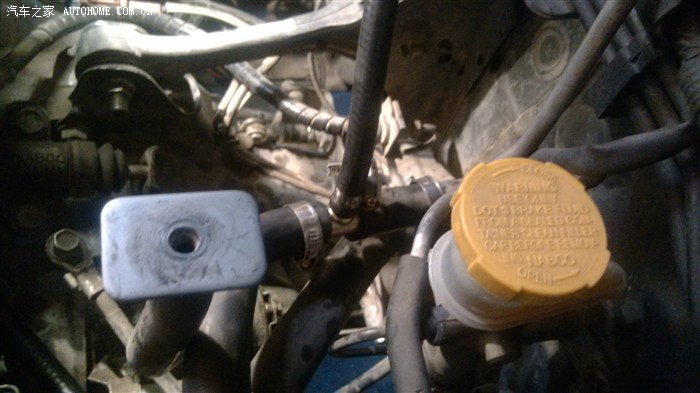

这是截取小暖风上水管，加装三通，为了给减压器预热，水循环用

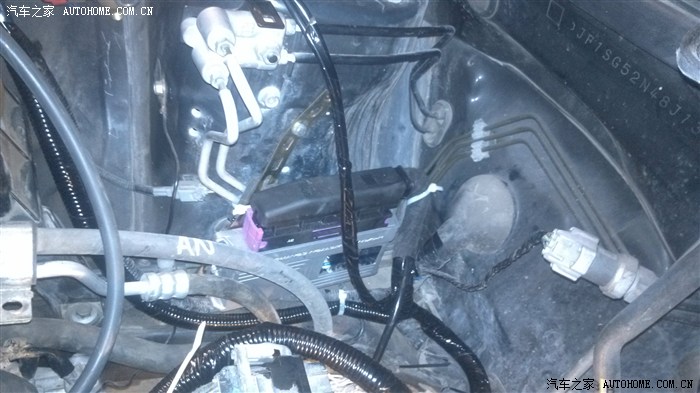

燃气电脑安装在减压器下方位置，也就是森林人的右侧龙骨穴侧面

这是截取小暖风上水管，加装三通，为了给减压器预热，水循环用

这是截取小暖风上水管，加装三通，为了给减压器预热，水循环用

师傅正在规整线束，


左边红色的阀门是加气阀，右侧带压力表的就是减压器用顺循环加热的让燃气更充分的参与燃烧

左边红色的阀门是加气阀，右侧带压力表的就是减压器意大利进口《托马赛特》用顺循环加热的让燃气更充分的参与燃烧

左边红色的阀门是加气阀，右侧带压力表的就是减压器意大利进口《托马赛特》用顺循环加热的让燃气更充分的参与燃烧，左右两边分别安装了一套水预热喷轨，仔细看


看到下图左边喷轨的位置了吗，就在进气道下面，很板正

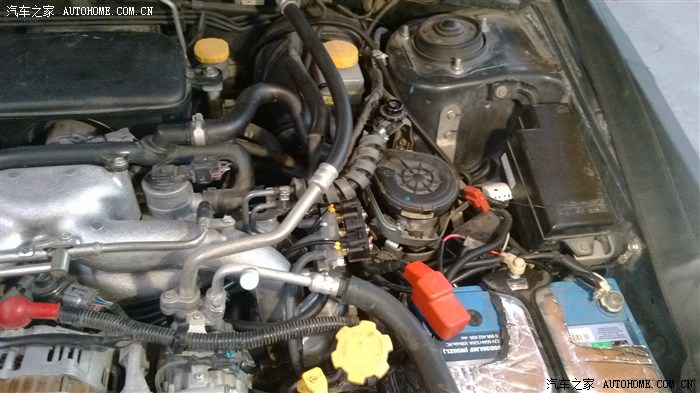

下图右边的喷轨二次进气泵左边就是，森林人需要安装两套喷轨效果才会更好，加速性更强

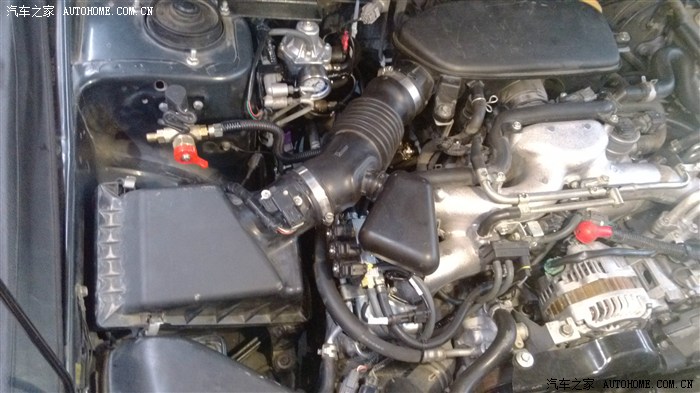

看到下图左边喷轨的位置了吗，就在进气道下面，很板正。减压器左侧龙骨穴侧面，加气阀在龙骨穴正前方红色的阀门很漂亮

整体效果

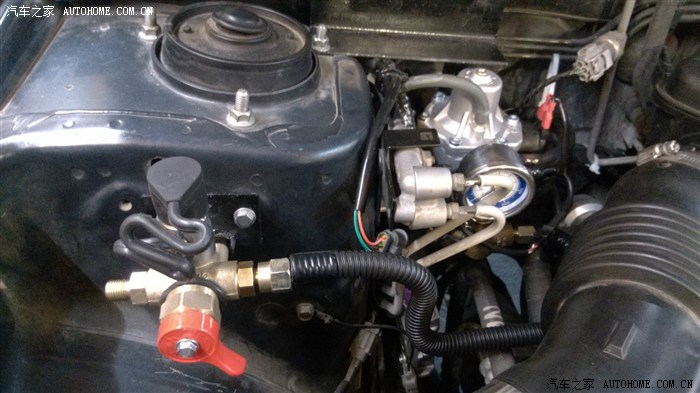

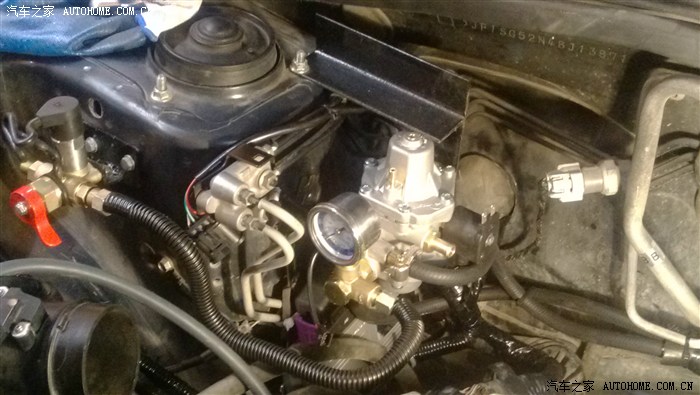

加气阀左边，紧挨着右边就是意大利进口《托马赛特》减压器带有压力表，天燃气200公斤压力所以减压器一定要好

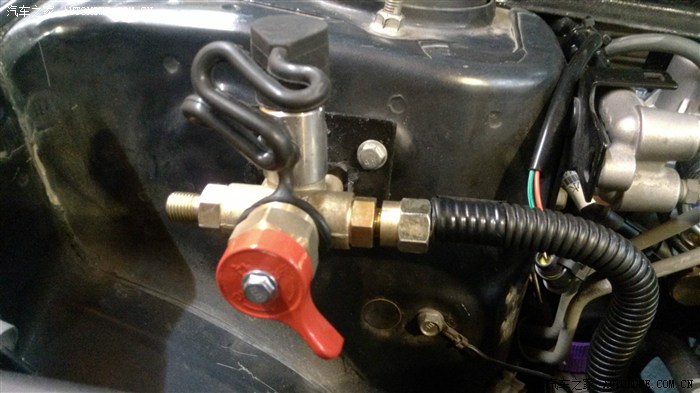

加气阀特写

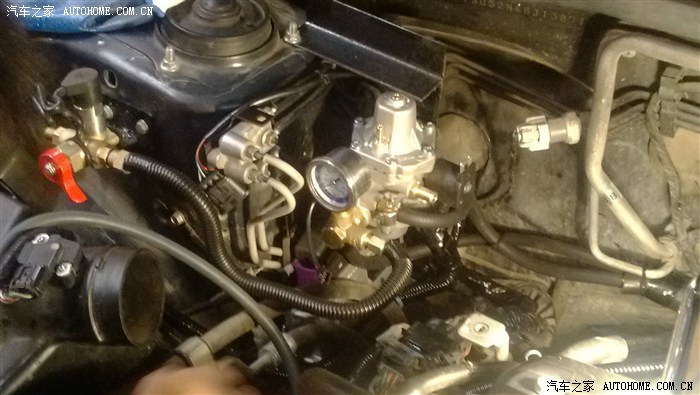

加气阀，减压器意大利进口《托马赛特》近照各个管路连接差不多了

加气阀，减压器意大利进口《托马赛特》近照各个管路连接差不多了

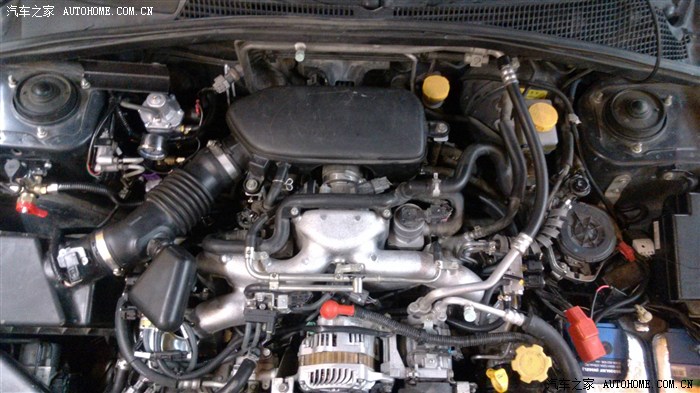

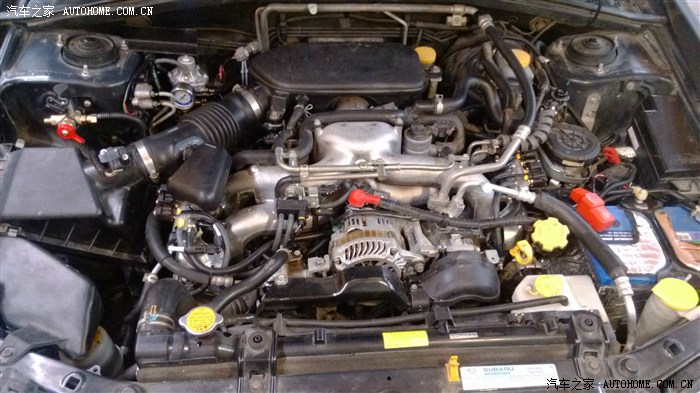

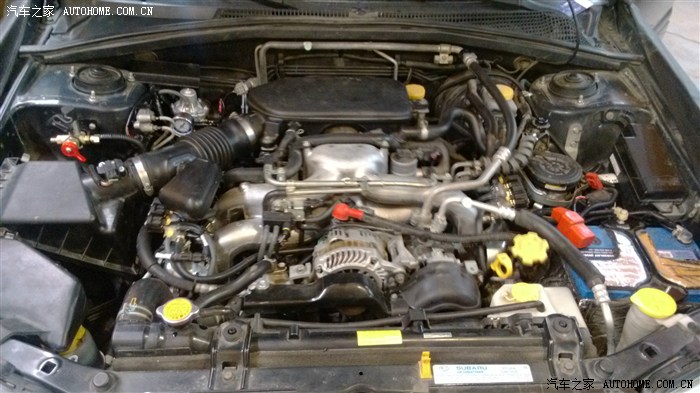

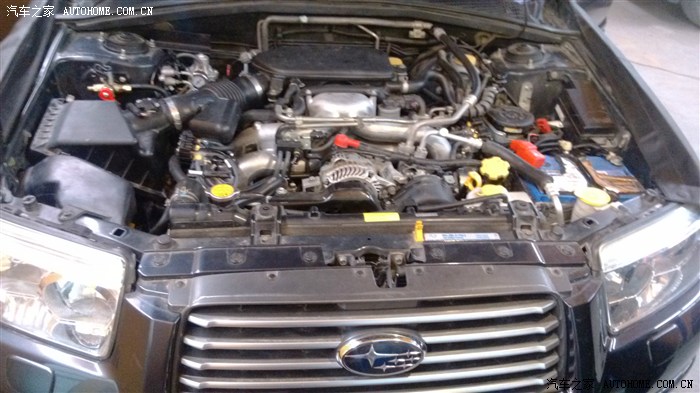

这是安装完后的整体效果图

这是安装完后的整体效果图

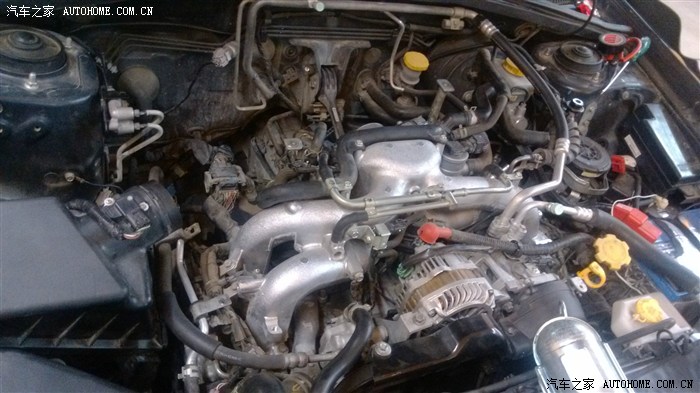

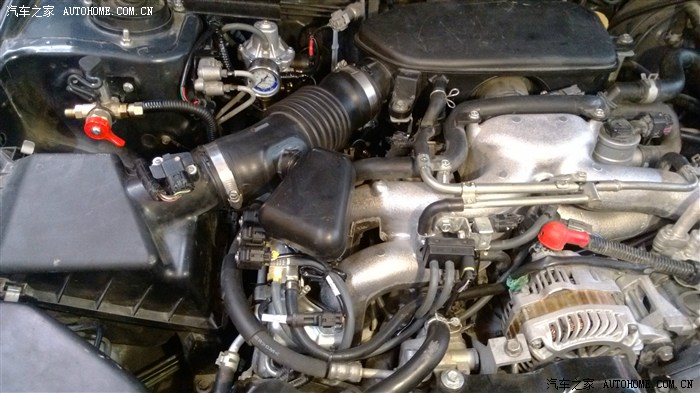

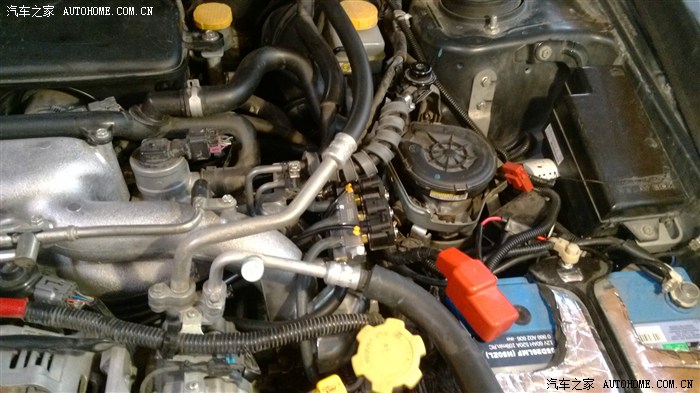

下图从左到右能看到的燃气配件依次是加气阀，减压器意大利进口《托马赛特》，燃气喷轨，压力传感器在发电机左边黑色小盒子，可别小瞧这个压力传感器，它如果坏了就补变气了，很重要火柴盒大小

下图二次进气泵左边能看到右侧的喷轨


左侧效果图

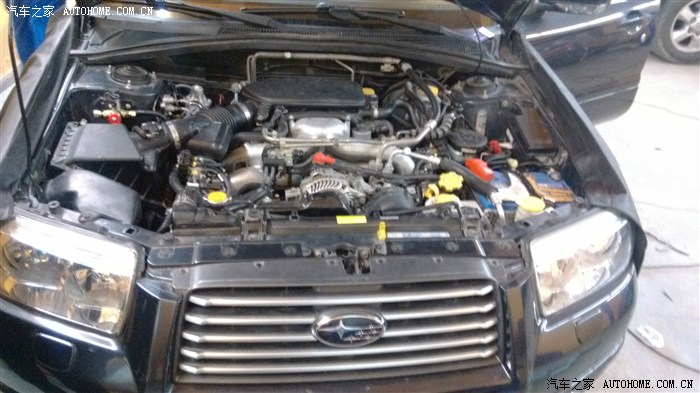

整体效果图

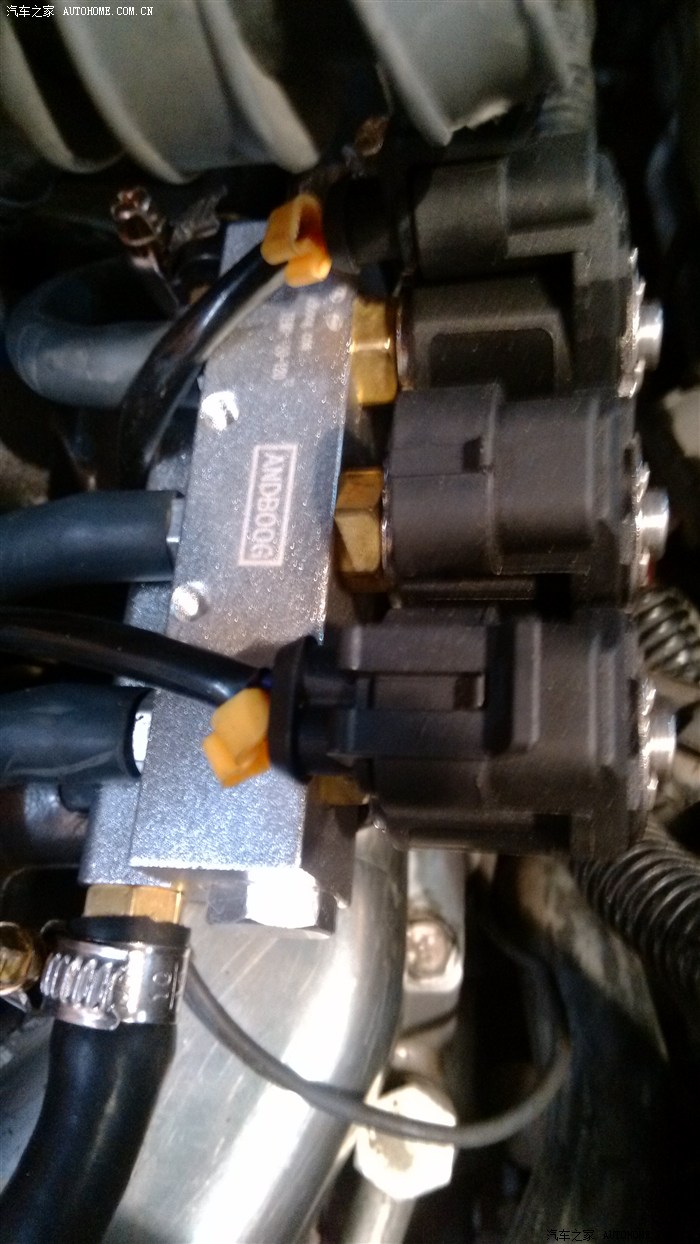

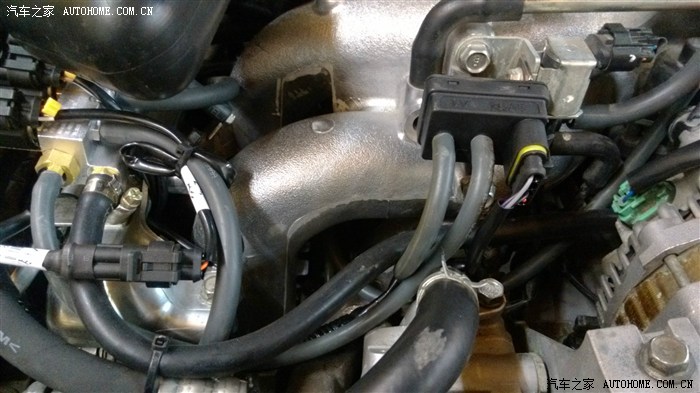

左侧进气道下方水预热一体喷轨连接后的效果图

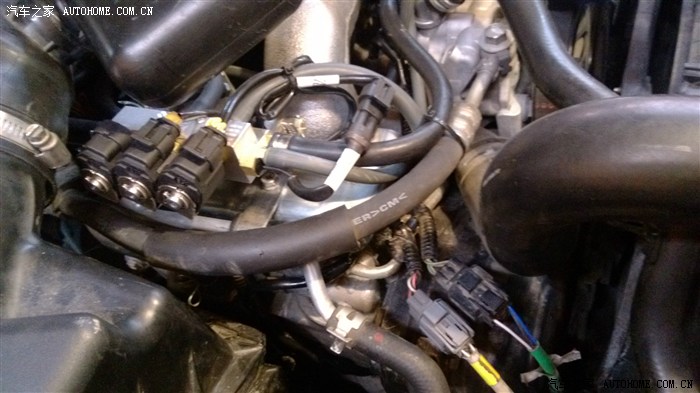

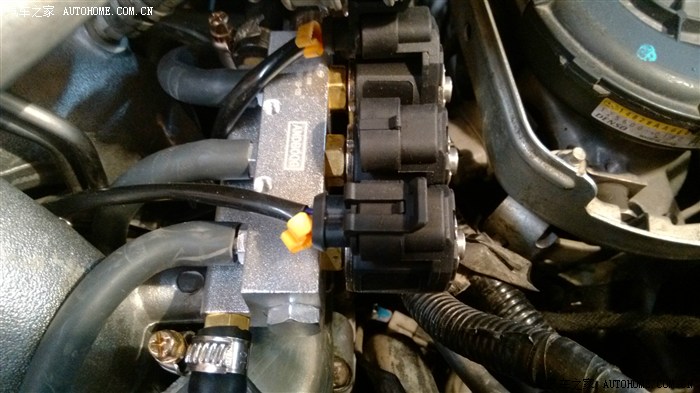

右侧二次进气泵旁边的喷轨效果图，安帝博格水预热一体喷轨特写连接后的效果图

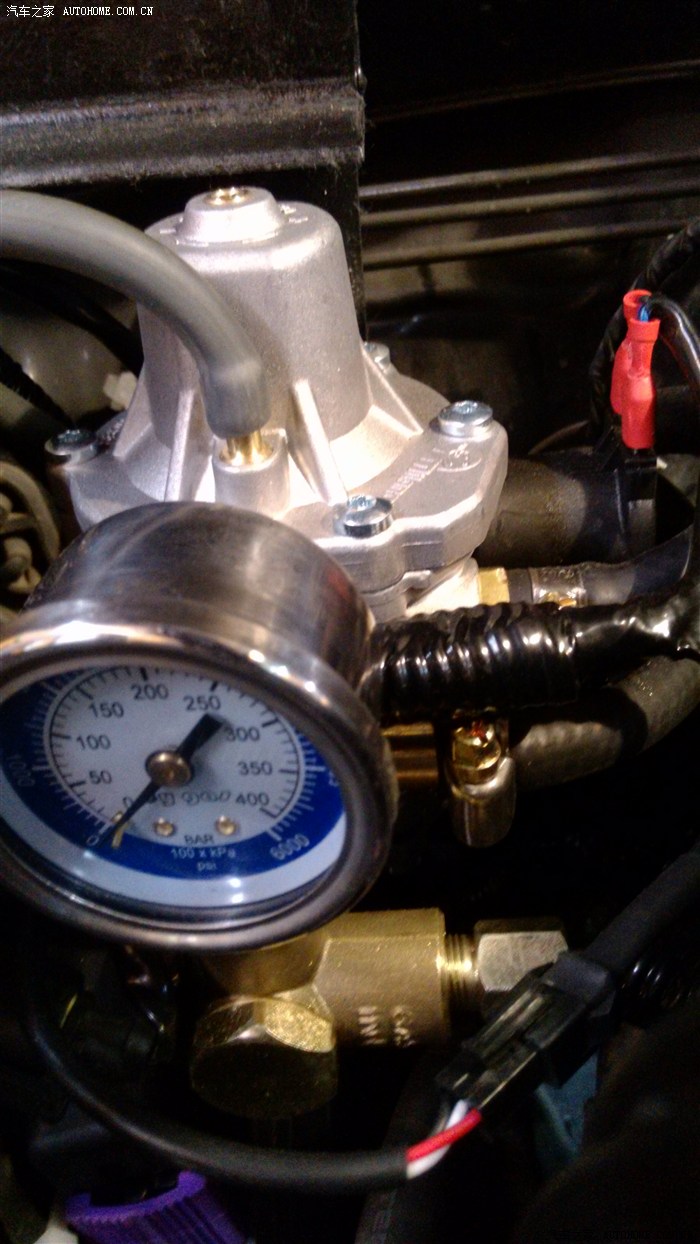

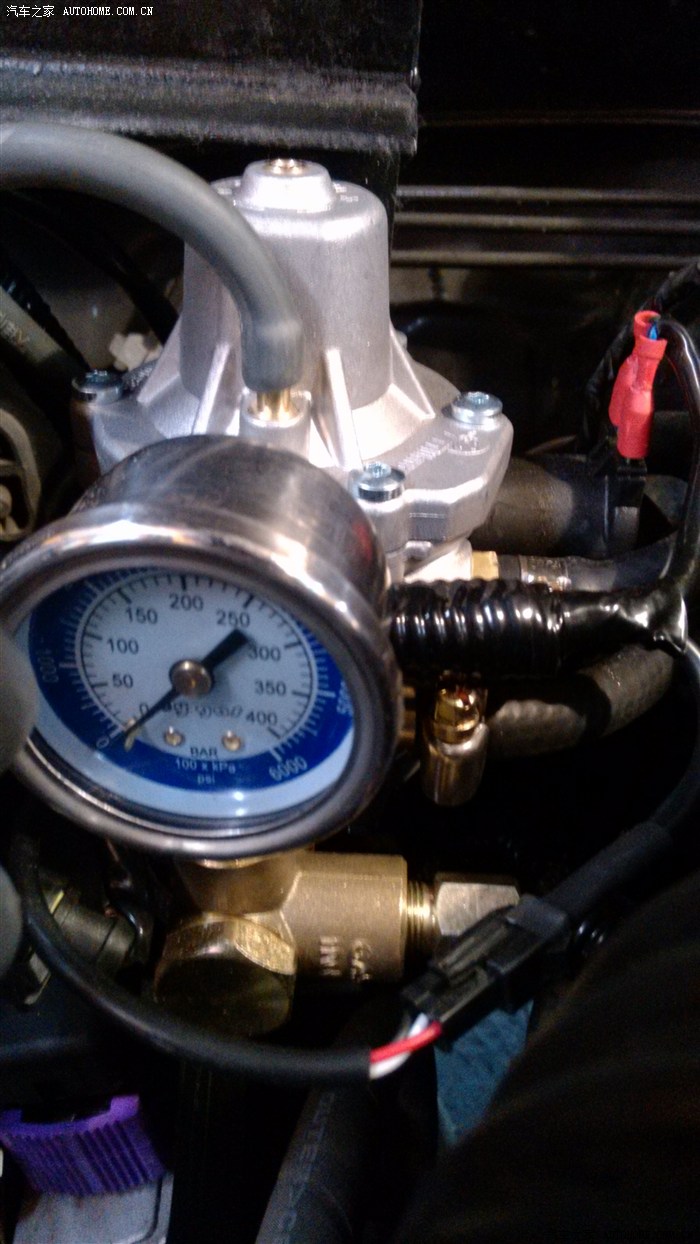

减压器意大利进口《托马赛特》特写

减压器意大利进口《托马赛特》特写连接管路后的效果图，带有压力表哟

再来张整体效果图~~

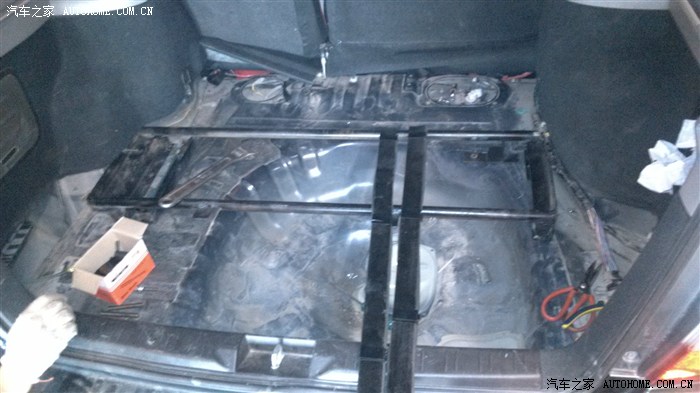

后备箱燃气钢瓶无锡振达的罐托架完工

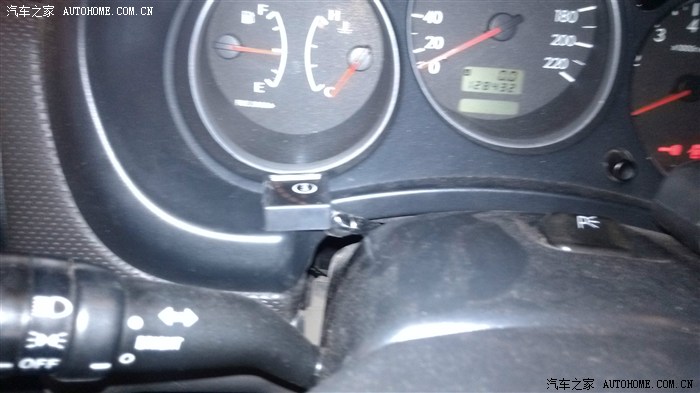

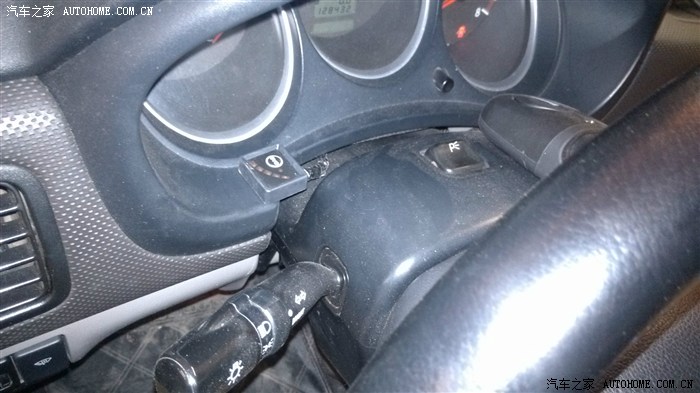

燃气转换开关安装在仪表盘下面看到了吗小方块就是，平时可以方便观察燃气剩余情况

燃气转换开关安装在仪表盘下面看到了吗小方块就是，平时可以方便观察燃气剩余情况

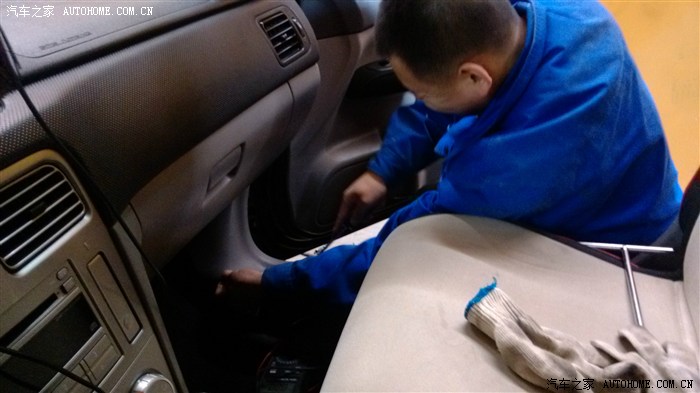

师傅正在安装燃油泵断电继电器，就是变气之后让原车的燃油泵不工作，只用气来工作

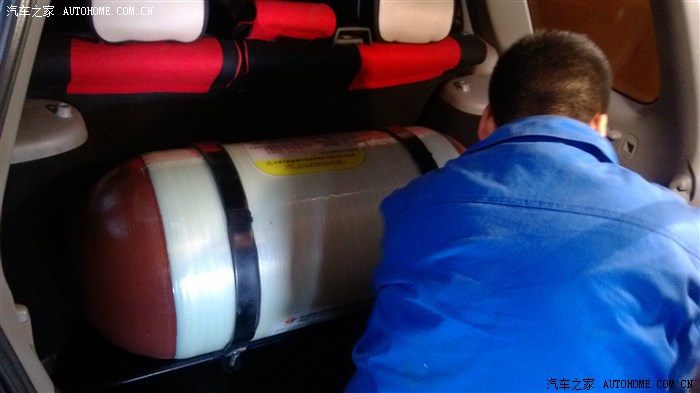

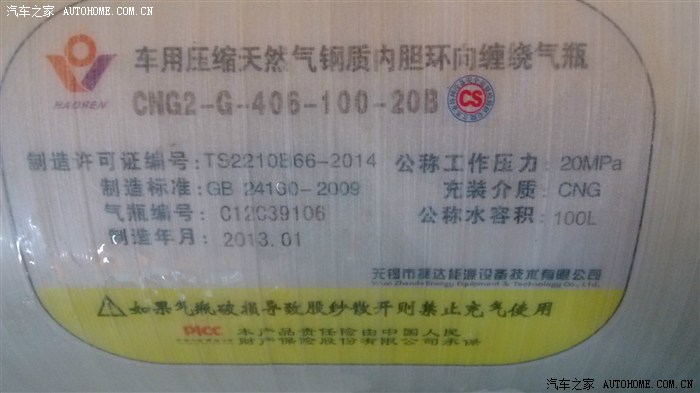

燃气钢瓶出厂日期很新很新，我安装的是100L的气瓶无锡振达的罐，

两人配合安装燃气钢瓶的托架固定工作

图右边的小黑方块就是压力传感器很小真重要，这个坏了就补变气了

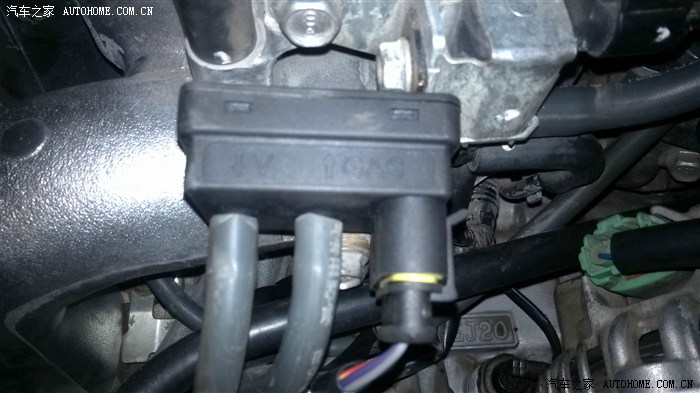

特写小黑方块就是压力传感器很小真重要，这个坏了就补变气了

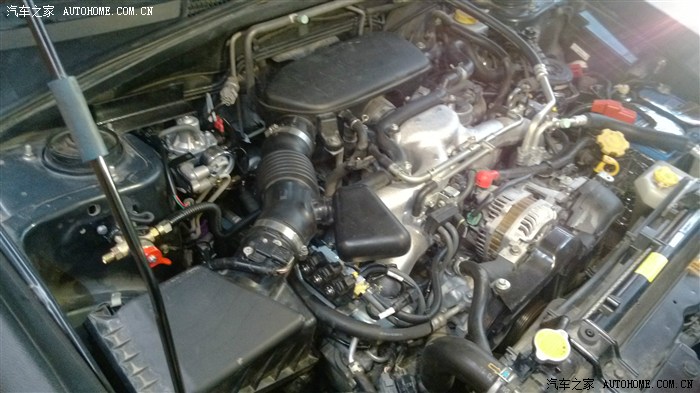

整体效果图

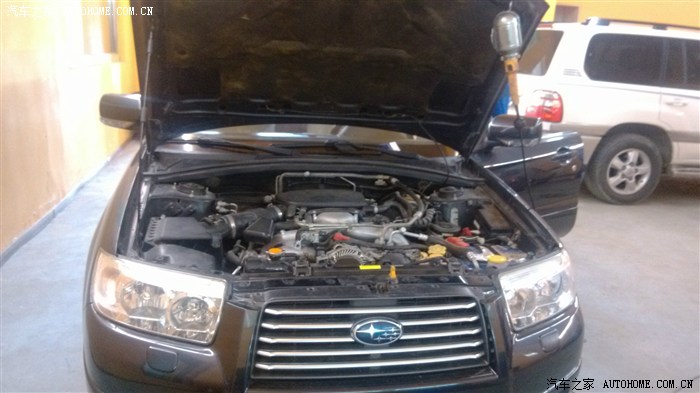

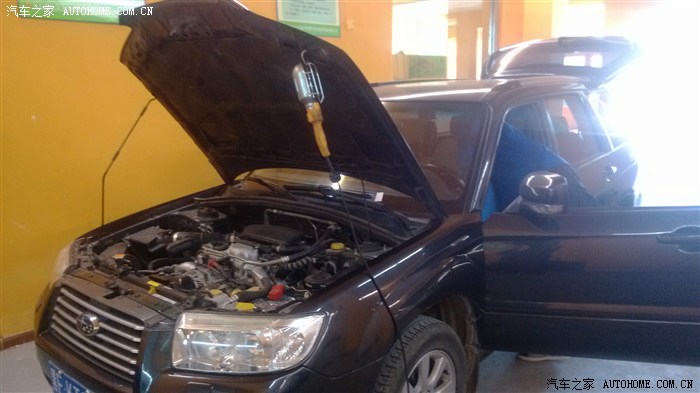

整体效果，07年的森林人无框车门，老森

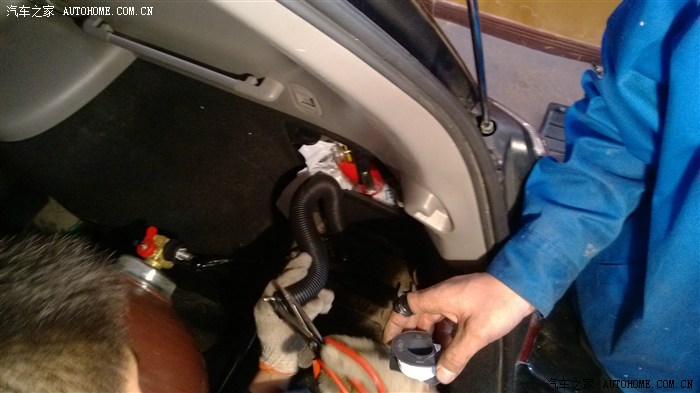

安装到最后了，燃气钢瓶燃气管路连接，师傅紧张忙碌

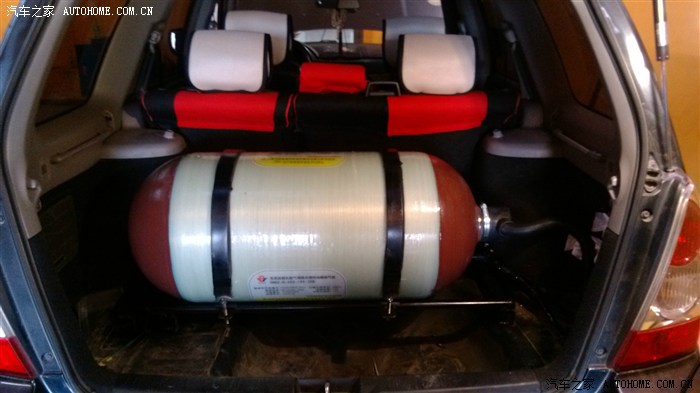

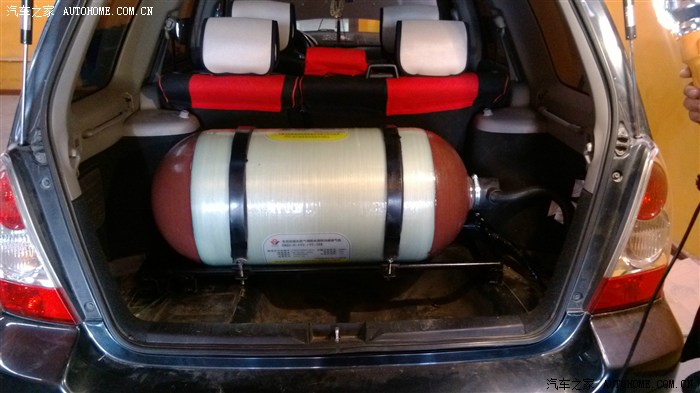

安装后的后备箱效果图，安装100L的气瓶无锡振达的罐，备胎只能立着放了，后备箱没地方了，不过为了省钱没办法的事

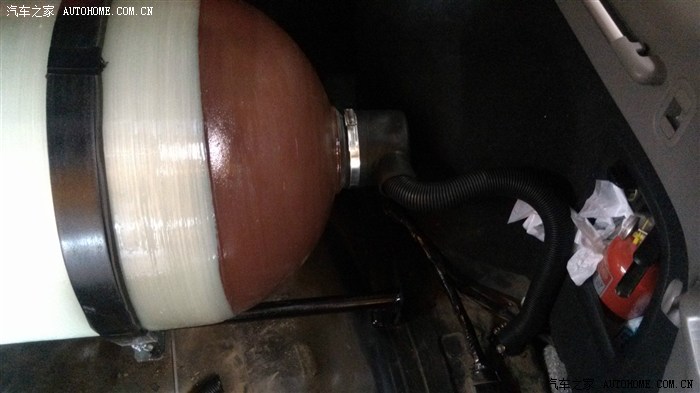

气瓶出气口用胶皮罩套住了，防止灰尘安全起见

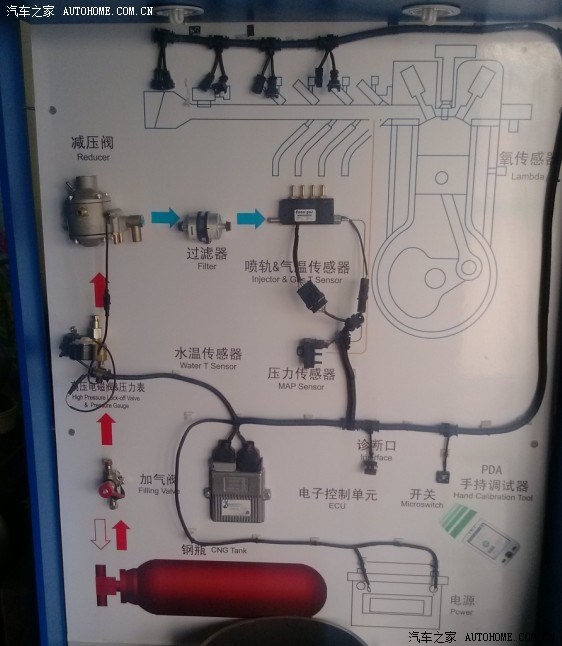

上图是改气综合布线图

       作业到此位置过后汇报油耗，不对应该叫气耗，呵呵~~~
