2011改款原厂DVD改造之系统界面、凯立德、倒车后视加装（照片）

2011.10.27   系统界面替换教程

1、下载SD卡的 【WolfNCU】

下载地址："http://www.rayfile.com//zh-cn/files/c1de5bdc-ea7f-11e0-a58e-0015c55db73d/"

下载解压后复制到SD卡

2、下载替换的DVD版自制系统界面文件包

下载地址：“http://www.rayfile.com/zh-cn/files/18868f21-0059-11e1-becf-0015c55db73d/”

下载解压后复制到SD卡 ，把【XCeShell】目录名改名为【替换】。（因为要备份一体机内的原界面文件不重名）

3、把SD卡放入DVD一体机启动【WolfNCU】

 启动后可以用“资源管理”复制、删除DVD一体机内部的文件。

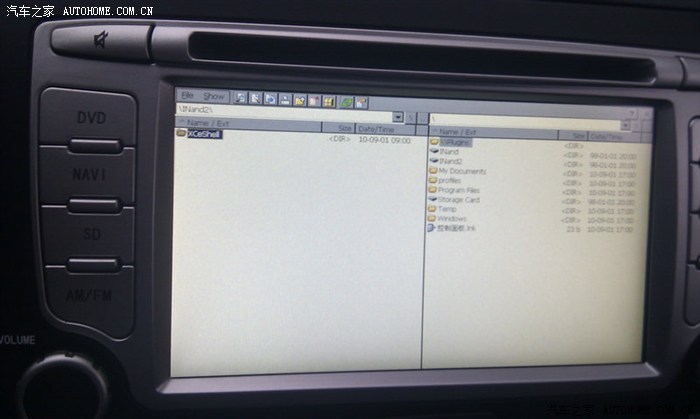

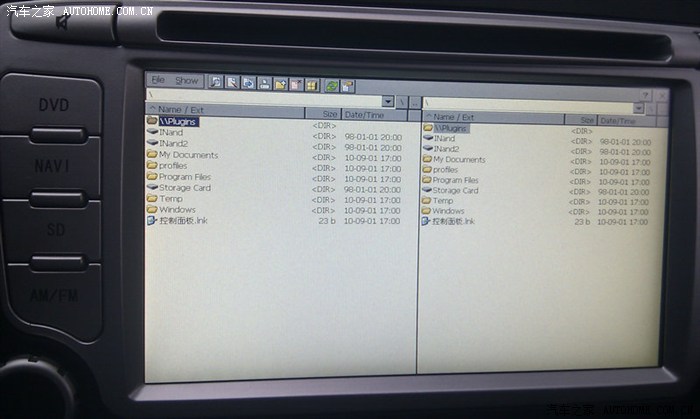

4、点击资源管理器后出现一体机的内部文件系统，下图

INand是原DVD机导航放置的磁盘盘符，INand2是原DVD机系统界面放置的磁盘盘符。Storage Card 是插入的SD卡的盘符。

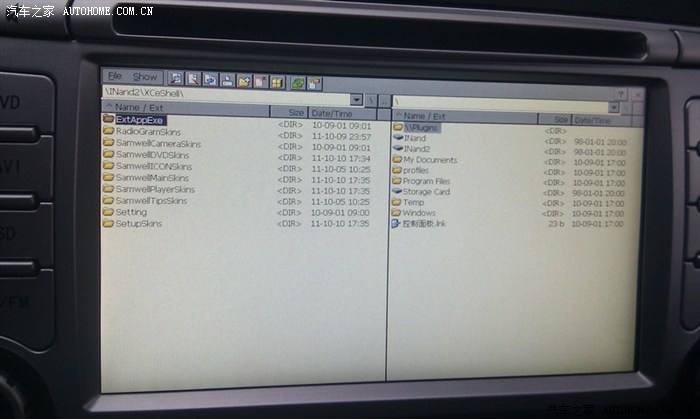

5、备份原机的系统界面文件（切记、切记，以后可以用备份的文件还原）

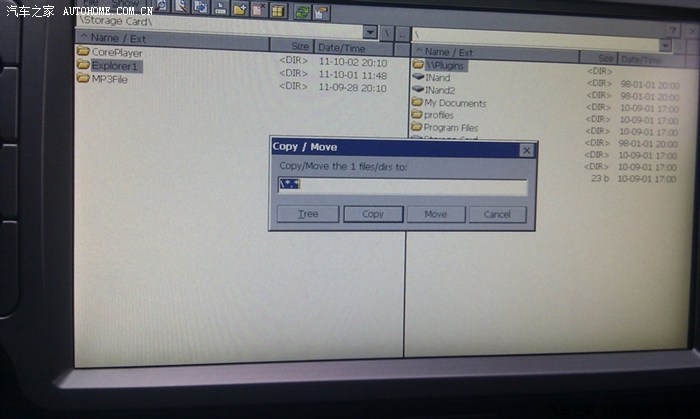

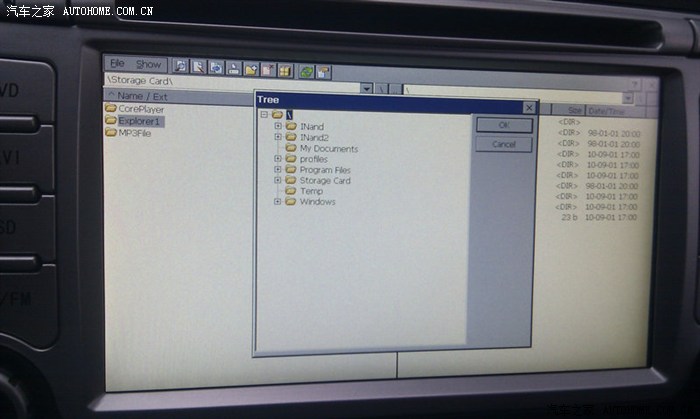

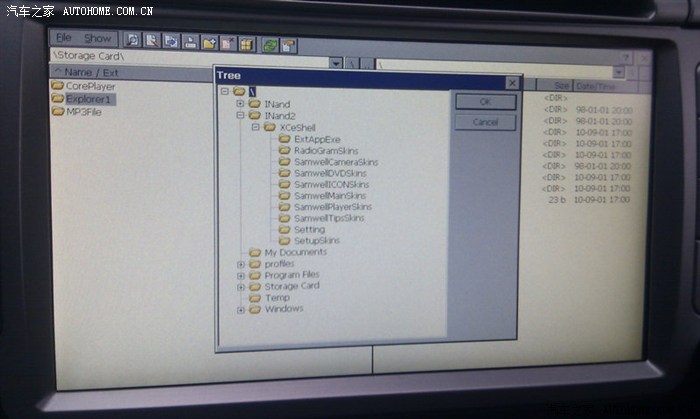

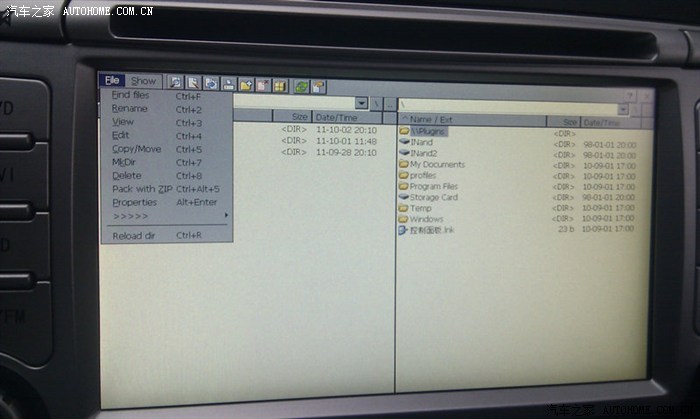

点击 IDand2/下的【XCeShell】目录--点击File-copy/move(复制、移动）---Tree（要复制或移动到的目录）-

选择SD卡[Storage Card]后点击copy。

6、现在可以用下载的SD卡改名为【替换】目录下的文件覆盖原机IDand2XCeShell下的文件了。

下图为操作过程的照片。

7、关闭DVD一体机、拔出SD卡再开机。

2011.10.27 内置一机多图界面步骤

1、下载一机多图文件包

下载地址：“http://www.rayfile.com/zh-cn/files/8e4a88ee-006f-11e1-9a5f-0015c55db73d/”

2、解压后复制到SD卡

3、启动SD卡上的【WolfNCU】，点击资源管理

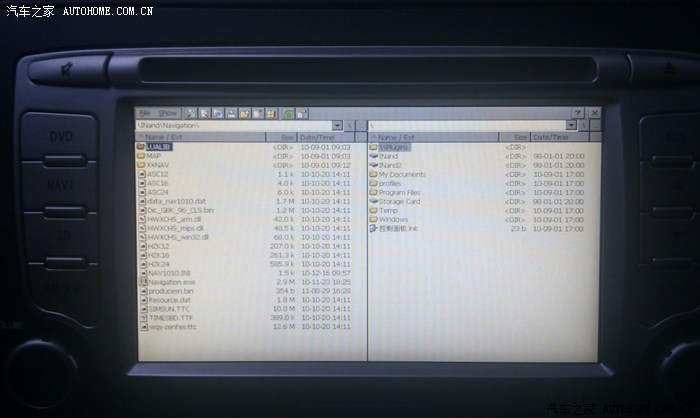

4、把SD卡[Storage Card]上【Navigation】目录下的所有文件复制到 INand盘的【Navigation】目录下，遇到重名的覆盖就可以。（原机导航执行文件Navigation.exe已改为Navi.exe，已复制到下载的文件包里了。新的Navigation.exe是WolfNCU的执行文件）。

5、在论坛的其他帖子里下载DVD版能用的凯立德导航。放入到SD卡。凯立德的目录必须为【NaviOne】，程序名要为NaviOne.exe
6、关机、改SD卡中的【Explorer】目录名为其它(不然插入SD卡开机又会启动SD卡的WolfNCU）

7、开机，按导航键，启动一机多图，点击数字速度表0为OFF，才能开启凯立德搜星。

原厂DVD的倒车后视功能是可以加装的，理由有三：

1、DVD内置程序有摄像头程序目录及执行文件。

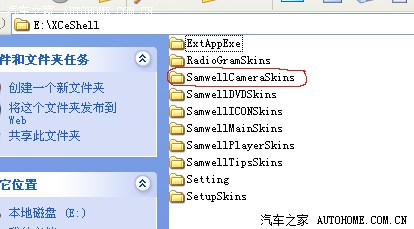

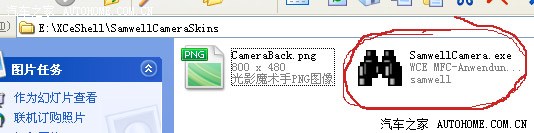

从导航复制出的目录文件（红色部分0

2、汽车使用手册有提示显示屏有倒车模式（115页11.2 -f项）

3、导航后部接线口有两空余的接口。

原厂DVD倒车后视加装成功，随后放出照片。

原厂DVD一体机的后部空余的端口就是倒车后视的用的。加装的时候没拍照片，具体哪根线接哪个端口记不清了。倒车后视的线有三根：1、检测线 ，2、视频信号线，3视频接地线。

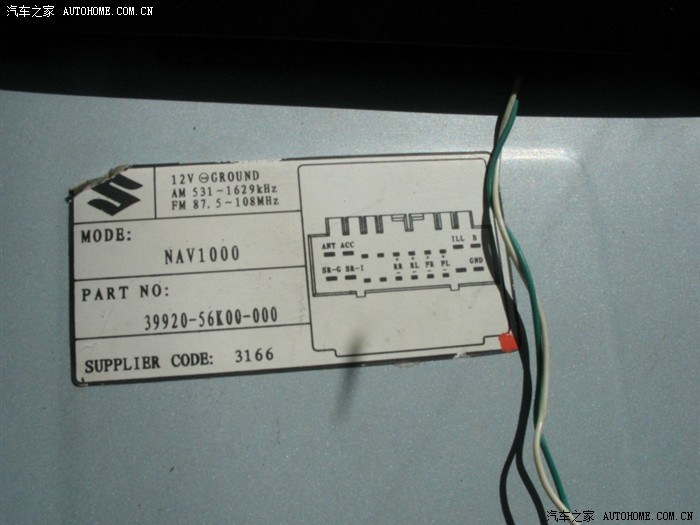

上图是CD版的接口（网上下的）。DVD版的差不多，没标文字的四个端口的右边两个应该是DVD版的中置喇叭的接口，左边的两个应该是倒车后视的信号输入。还有一根检测线，应该是最右边的几个中的一个。

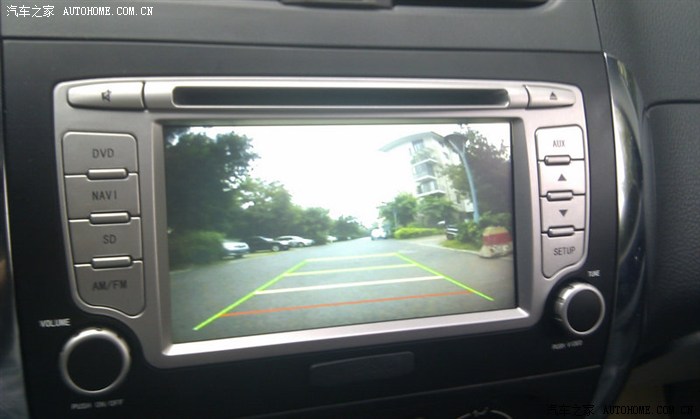

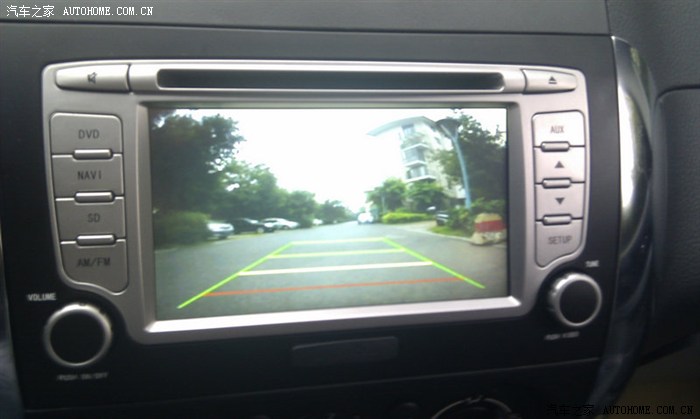

2011.10.14放出的倒车后视照片

这就是执行系统的摄像头程序的启动画面。

系统界面已更换成自制的界面

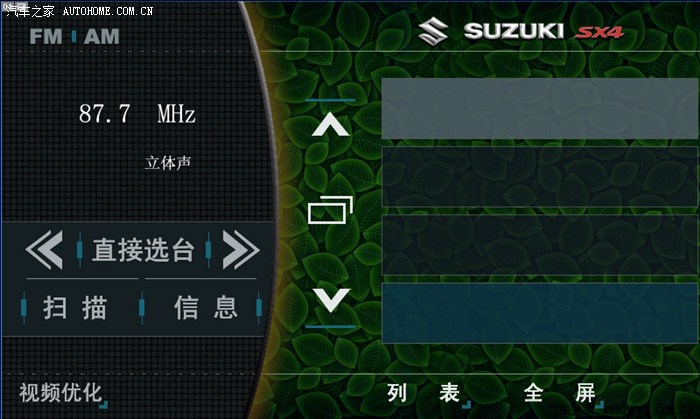

上图是自制的第一版界面


上图是自制的第二版界面

已更换的收音机界面、运行成功。运行照片随后放出。SD、DVD、设置等。待运行无差错时放出替换文件包。

2011.10.14  放出的替换原系统更换自制的界面运行照片

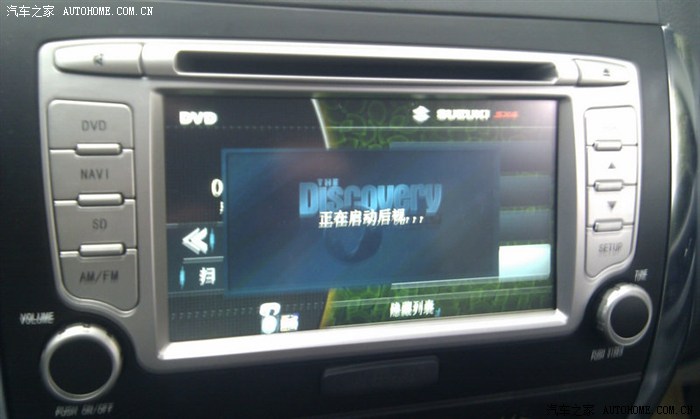

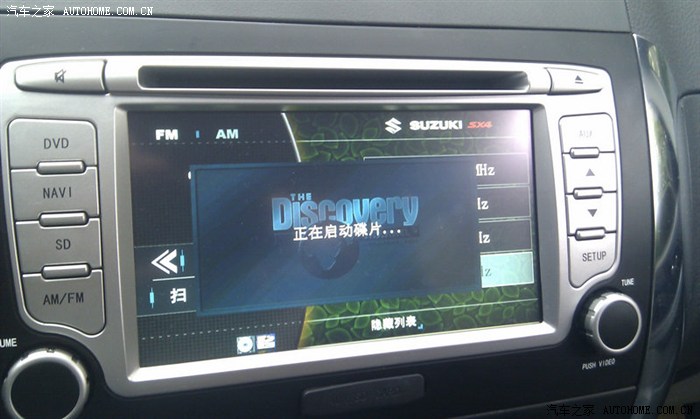

启动DVD的界面

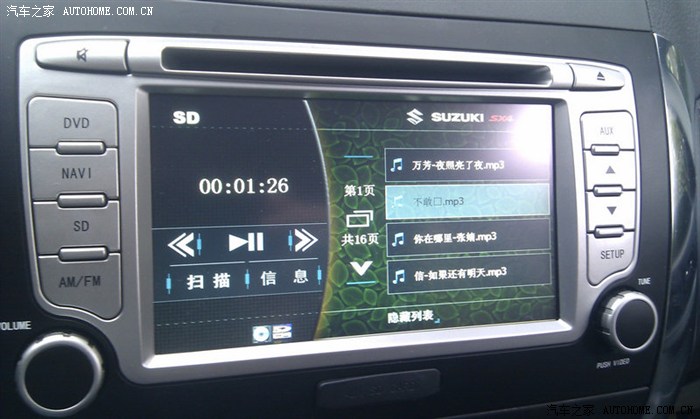

SD界面

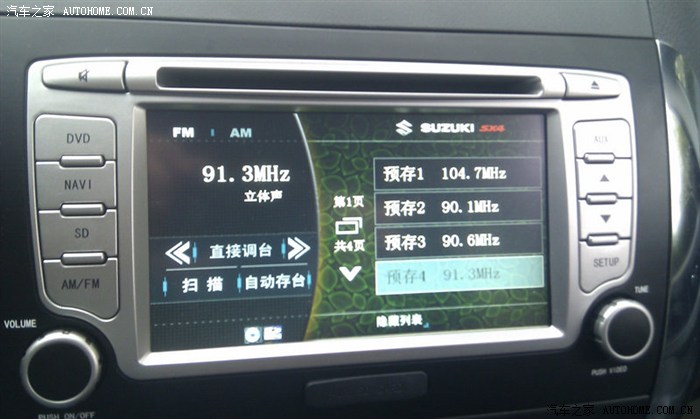

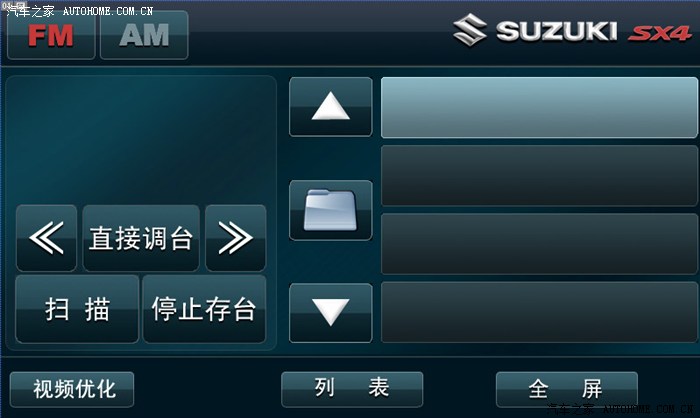

FM界面

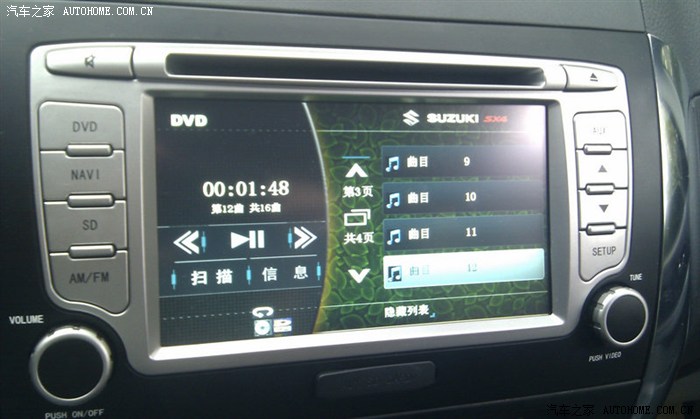

DVD界面   曲目条还没替换好 (是第一版的）现在的是第二版的界面

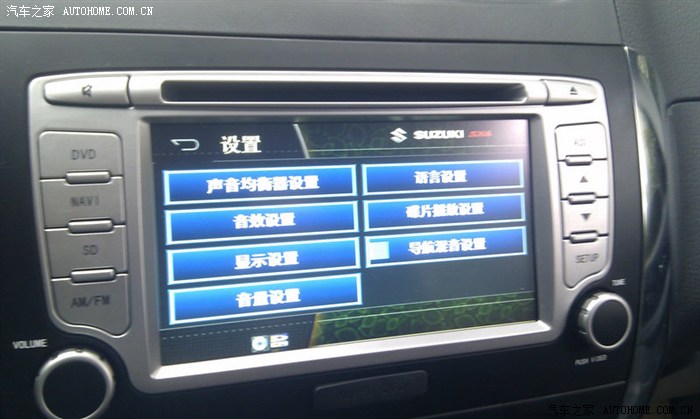

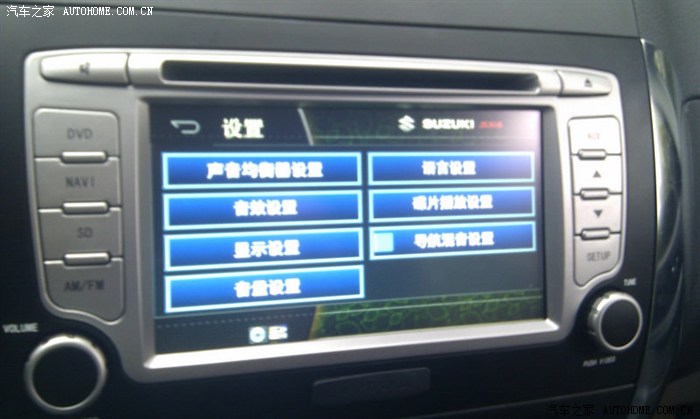

设置界面 中间的是原车的，懒的去更换了，图片太多。

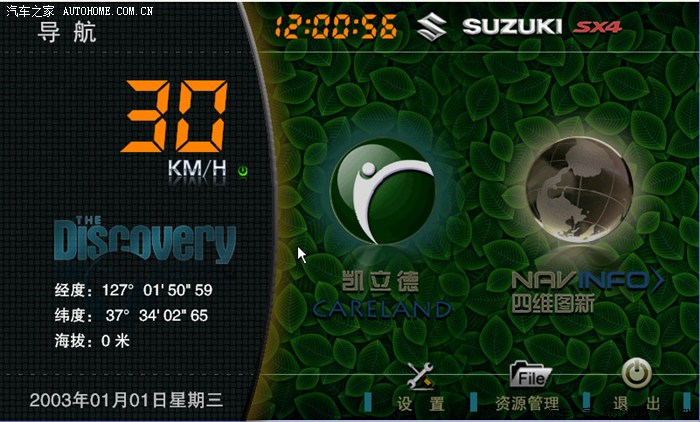

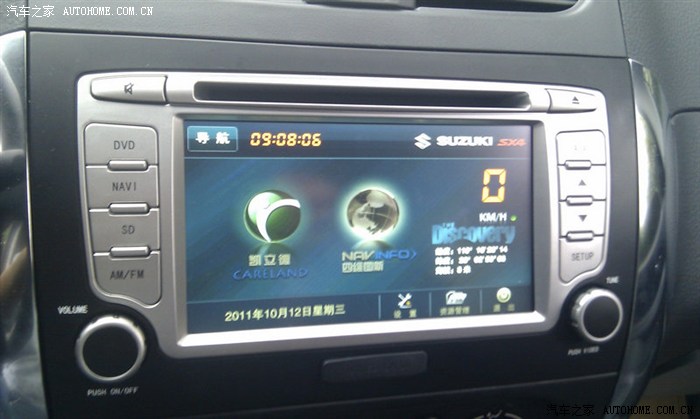

更换的导航键执行的一机多图界面（WolfNCU制作、已替换内置的四维图新导航执行文件）能启动SD卡的凯立德及内置的四维图新导航(内置的四维图新导航执行文件改名）

这是第一版的内置一机多图界面。上图是第二版的一机多图界面，还没替换。
