09款福克斯1.8MT保险盒保险丝汇总

因自己安装日行灯和行车记录仪取电，反复研究了说明书，发现说明书上说的含糊不清，所以自己照了照片注释了一下，发上来与需要的福友分享一下。

发动机舱保险盒：

保险丝     额定电流（A）         保护回路

 F1                50                       冷却风扇模块

 F2                80                       电子液压动力辅助转向（EHPAS)

 F3                60                       中央保险丝盒（PJB)电源供应

 F4                60                       中央保险丝盒（PJB)电源供应

 F7                30                       防抱死制动系统（ABS）模块

 F8                20                       防抱死制动系统（ABS）模块

 F9                20                       发动机管理继电器

 F10              30                       鼓风机

 F11              20                       点火开关

 F12              40                       点火继电器

 F13              20                       发动机启动马达

 F19              10                       防抱死制动系统（ABS)模块

 F20              15                       警示喇叭

 F22              10                       电子液压动力辅助转向（EHPAS)

 F25              10                       点火继电器

 F27              10                       A/C离合器

 F30                3                       变速器控制模块（TCM)

 F31              10                       发电机

 F32              10                       变速器控制模块（TCM)

 F33              10                       发动机控制模块（PCM）

 F34              10                       点火线圈

 F35              10                       发动机控制模块（PCM）

 F36              10                       发动机控制模块（PCM）

 R2                 -                        警示喇叭继电器

 R3                 -                        倒车灯继电器

 R8                 -                        启动过载保护继电器

 R10               -                        鼓风机继电器

 R11               -                        空调继电器

 R13               -                        启动锁定继电器

 R14               -                        发动机管理系统继电器

乘客舱保险盒：

保险丝     额定电流（A)                  保护回路

  100            10                        电子模块点火供电

  101            20                        电动天窗控制模块、驾驶员电动座椅

  102            10                        加热器控制、转向柱、DPF、控制接收器、DVD播放器

  103            10                        照明控制蓄电池供应

  104            10                        电池节电开关/车内灯

  105            25                        加热式后窗

  107            10                        仪表板电源、OBD

  108            7.5                       仪表板附件（音响）

  109            20                        点烟器

  111            15                        燃油泵

  112            15                        音频模块蓄电池供电

  114            10                        仪表板点火供电、电子防盗

  115            7.5                       照明控制点火供电

  116            20                        雾灯

  117            7.5                       牌照灯

  118            20                       车门模块、左后边

  119            25                       未使用

  120            20                       车门模块、右后边

  121            20                       未使用

  122            10                       安全气囊模块

  123            7.5                      加热式外后视镜

  124            7.7                      停车灯、位置灯、尾灯（左边）

  125            7.5                      停车灯、位置灯、尾灯（右边）

  127            25                       电动车窗

  129            20                       挡风玻璃洗涤器

  131            15                       后窗洗涤器

  132            15                       刹车灯

  133            25                       中控锁继电器，乘客车门模块

  134            20                       中控锁继电器，驾驶车门模块

  136            15                       洗涤液泵

  138            10                       动力控制模块、加速踏板、自动变速器

  139            10                       右手边远光灯

  140            10                       左手边远光灯

  141            10                       倒车灯、电动后视镜

  142            15                       右手边近光灯

  143            15                       左手边近光灯

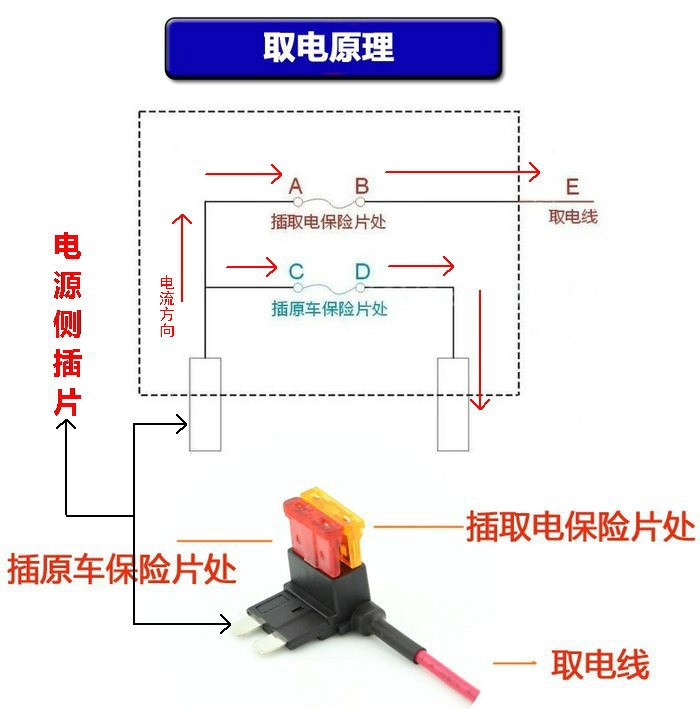

取电器原理图，自己注释了一下方向：
