车主对MPS导航的喜欢，绝对是真爱。
这是7寸的内部结构。
7寸上车拍了一张。仅此一张。
我之前发过帖子，如果做成这样的内部结构。8寸屏的。
这是导航与线束。
8寸安卓上车拍的。
我之前做的板子，蓝色小板子是为了倒车开合功能用的。
下面是深圳一个车主，对8寸安卓6.0系统导航的真爱。我把屏，主板都处理好，包括安卓主板，我的小板子，风扇，磁开关等等都给他发过去，你自己做铁屏幕固定的架子与固定三层主板的螺丝位，自己扩框。做工艺品镶嵌的，手工是可以的。下面看图。

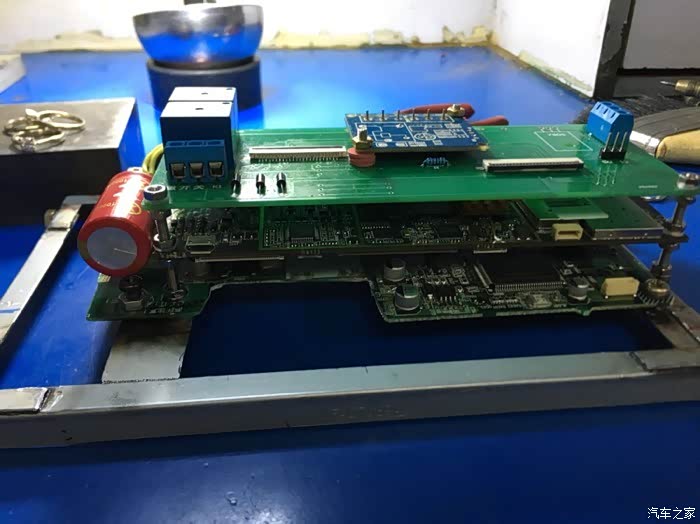

8寸屏被包在铁架子里，上面有MPS导航的原主板主要控制开合，在最下面一层。中间黑色主板是安卓系统的主板。上面的就是我为了方便走线而做的板子，以前的帖子有提到的。
仔细端详吧。
按照我提供的大概位置，他自己琢磨着固定好。
换个角度再来看。
人机互动的话筒。长方形黑色的是磁开关。
尺寸全部刚才好。
这个位置是装风扇的。这是改进过的。
红，白，绿是第二个USB接口的线。蓝，白线另有用处。缺一不可。
由于主尾插没位置了，那就借旁边的小插头，连接第二个usb用的。

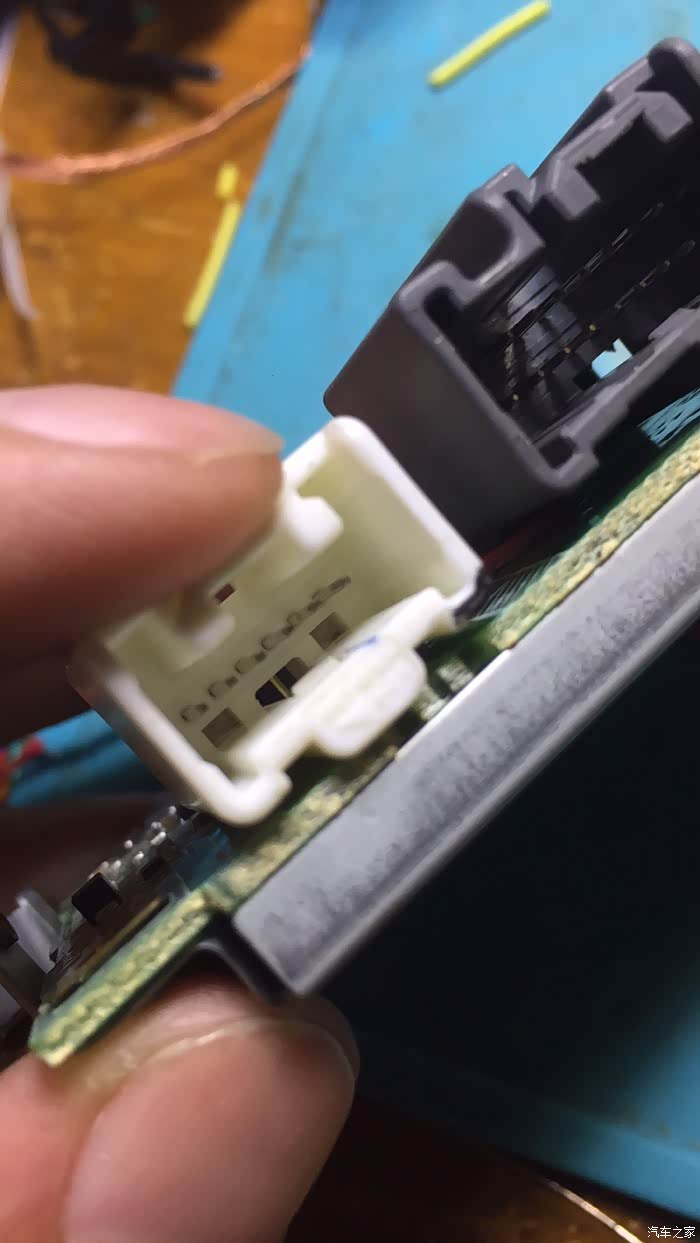

原厂插头。

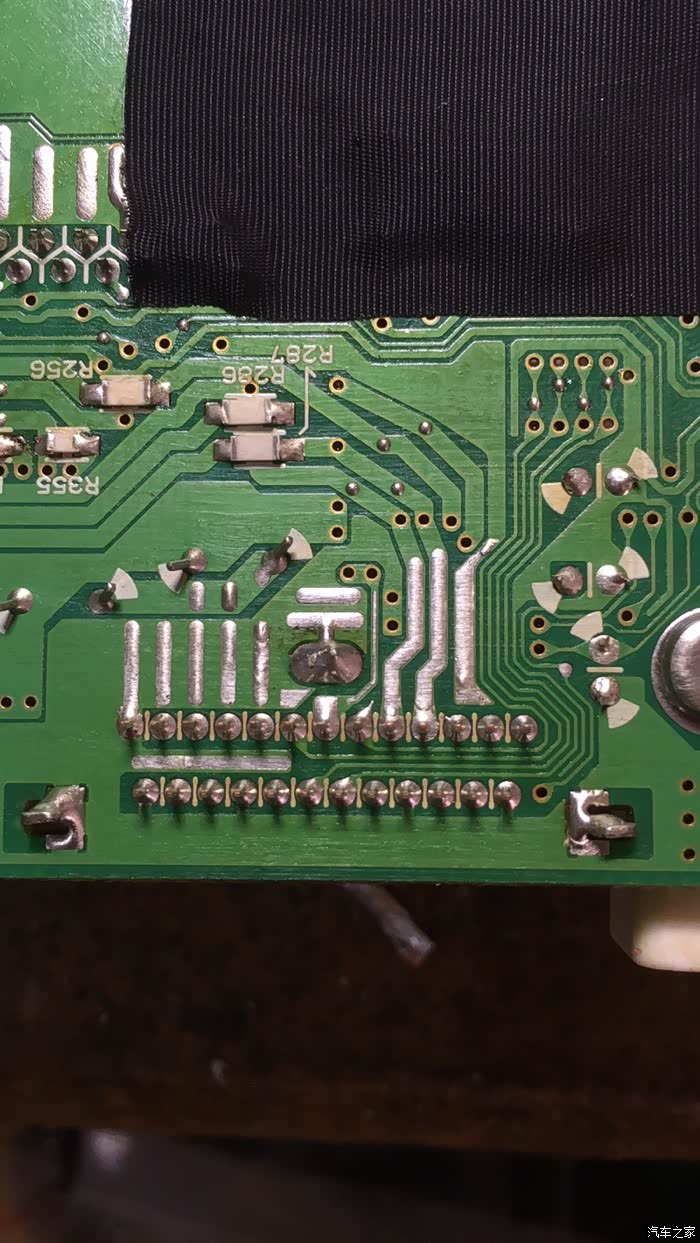

这是博士加内置功放集成块，25脚芯片清洗后的焊点。
这就是刚焊完，没清洗，上图就是清洗过了。
由于深圳那哥们儿买的配件，小屏插头没了，拿这个代替。

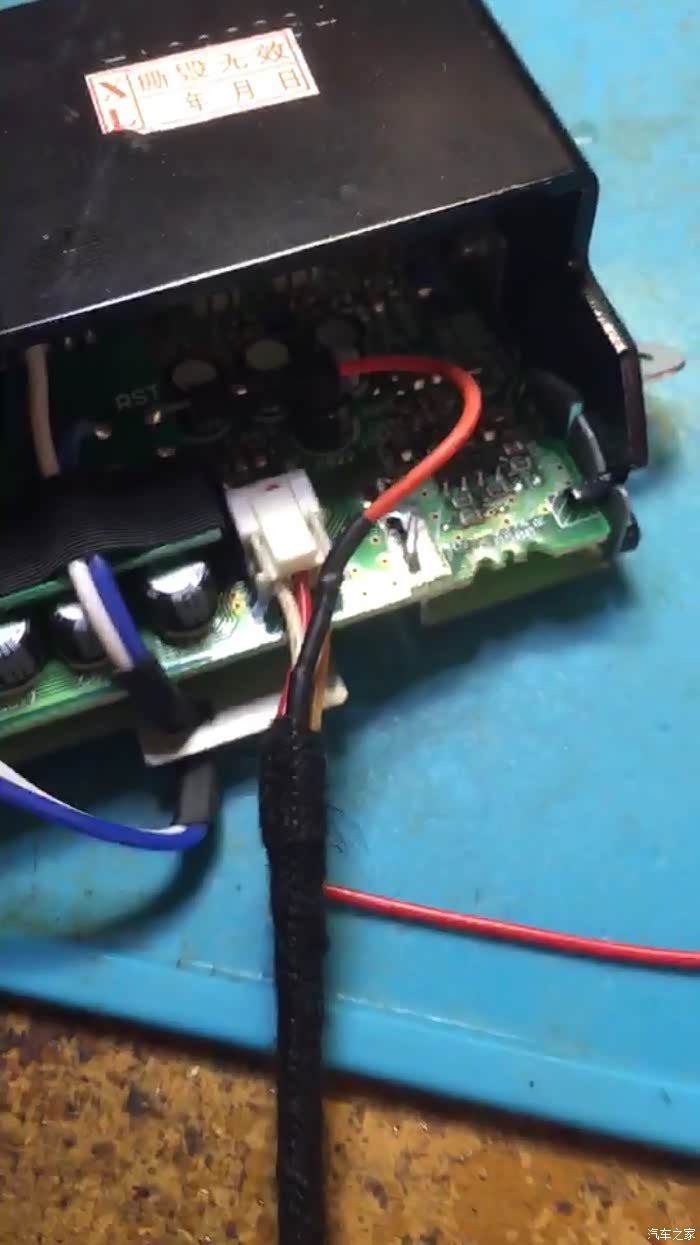

引过来这头是这样的。单独红色是安卓导航复位线。
他的导航组装完成。
这堆线是我以后为了改卡片钥匙进入系统和启动方式所准备的。

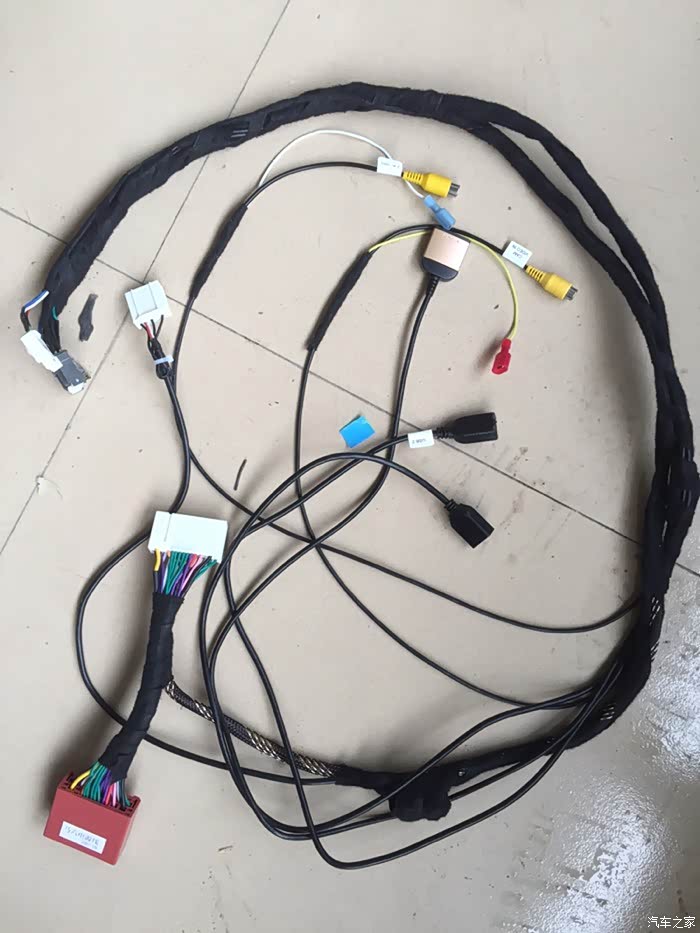

这根线是MPS导航的尾线，我做的，大概须要3个半小时，CD机主尾插转接头，两个USB接口，倒车影像输入，也可以加侧视影像输入，aux插头等。
呀！不好意思。图片重复了。
重复了，重复了。
喷水嘴水管断了。
拿GPS天线座，是空心的，连接起来。
接好，看着应该没问题。

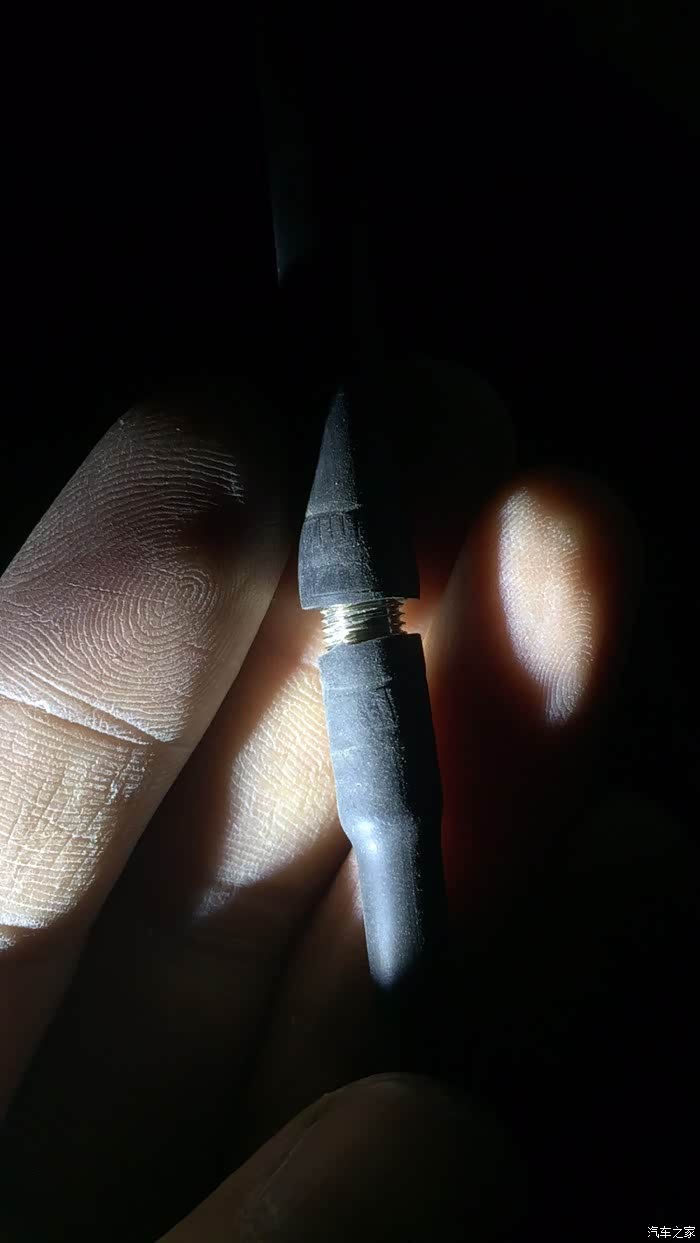

胶布缠好。固定好。
简单粗暴的修复。
被孩子弄出来的一个洞。
