【骨灰】教程：艾5【后视镜加热】接线-原车后风挡除霜按钮控制
【本文仅供研究参考，需自行辨识并承担操作风险。】
【特别提醒：电路改造有风险，自己动手需谨慎！】
【特别提醒：电路改造有风险，自己动手需谨慎！】
★若对其他内容感兴趣，请乘坐太空电梯：
http://club.autohome.com.cn/bbs/thread-c-3405-56399926-1.html
http://club.autohome.com.cn/bbs/thread-c-3405-56399926-1.html
☆恭喜22楼兄弟改造成功（由于原车后视镜缺少预留线束，所以采用的是从门缝处的接口接的线，供参考！）
看了艾5原车电路图，发现原车已经预留了后视镜加热相关保险丝以及线路。只是后视镜没有加热片而已。
所以加装并不难，马云家买两片改装用的后视镜加热片，注意要买可裁剪的那种，防止大小不匹配。
*后视镜加热改装难在动手拆门板和拆后视镜贴上加热片之类的，这个就要看各位动手能力和造化了
。
所以加装并不难，马云家买两片改装用的后视镜加热片，注意要买可裁剪的那种，防止大小不匹配。
*后视镜加热改装难在动手拆门板和拆后视镜贴上加热片之类的，这个就要看各位动手能力和造化了
。【第一部分】：拆门板、拆后视镜……

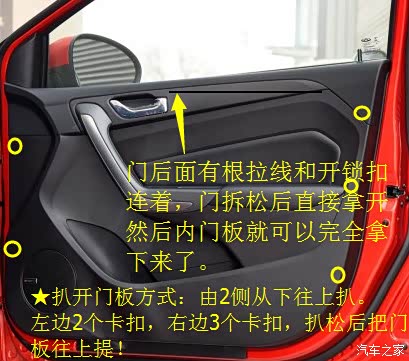

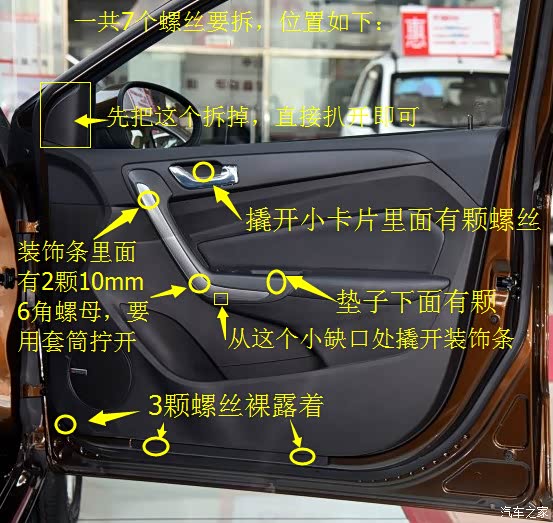

拆门板示意图，这是右前门，只要这个门会拆了，其他门板形同虚设……
门后面有开锁的拉线，很好拆。还有一个玻璃升降控制按钮的接线，有卡扣，不要硬扯，需要先观察一下在拆除，拆之前吧玻璃全部降到底方便操作，请注意别把线扯断了。
这是车窗升降开关背后的接线卡子示意，看一下结构，做到心中有数。

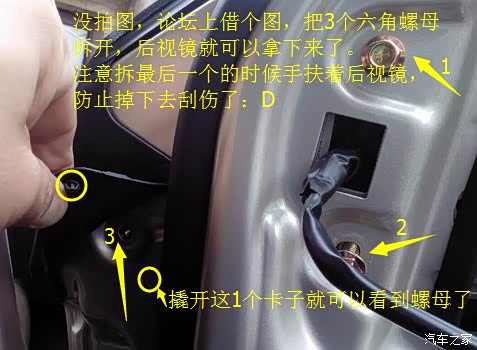

拆后视镜，用套筒拧开图上3个螺丝。

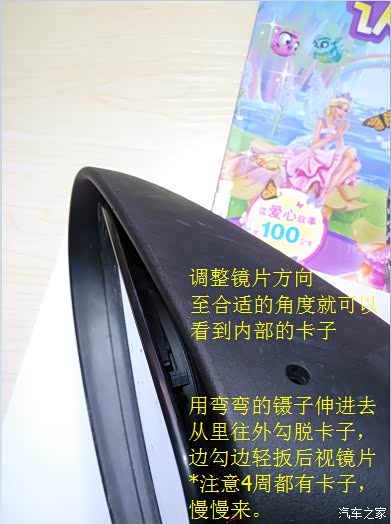

扒镜片方法。细心，慢慢来！别把背后的卡子弄断了。

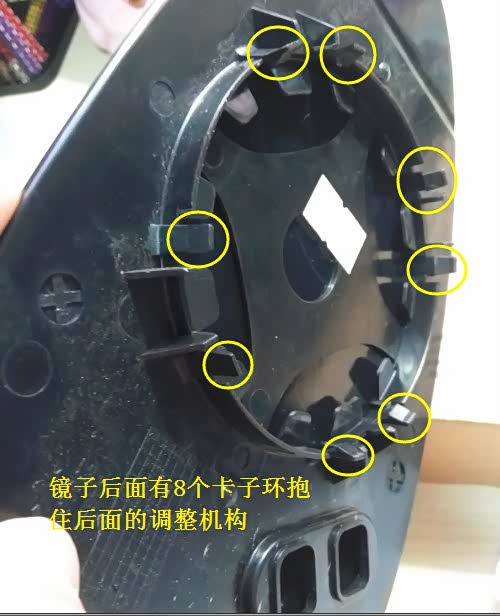

背后的卡子接口，看看，做到心中有数

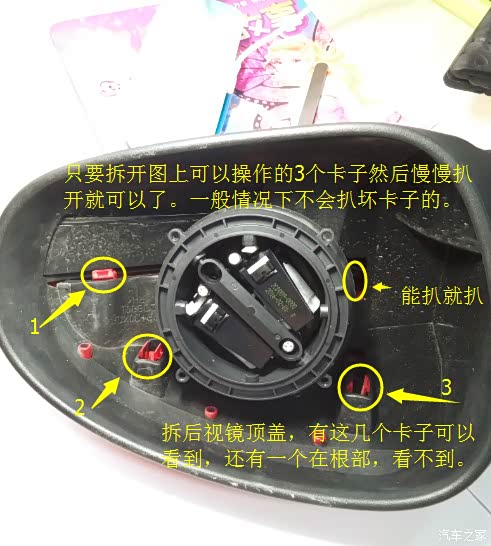

拆后视镜上盖

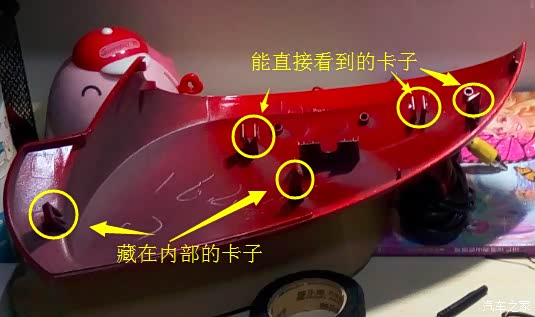

拆下来的后视镜上盖，看看，做到心中有数。

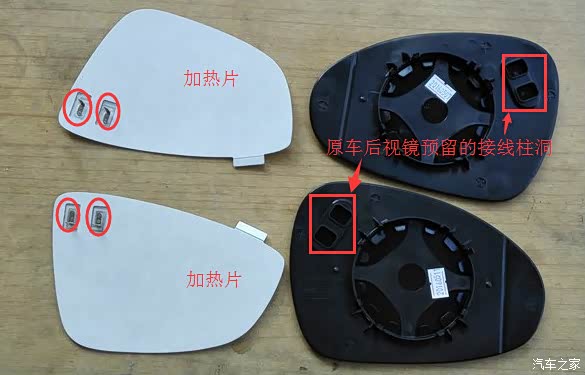

后视镜拆下来了，关于把镜片和底座分离，以及粘贴加热片的方法。本文不详细说明了。可以参考其它帖子。
★需要留意几点：
1：用加热膜的话，分离镜片不容易，需要小心防止翘坏！
2：电吹风加热会不均匀，从而掰坏镜片！
3：用水煮镜片容易成功分离，但是要注意水温太高的话，镜托可能会受热变形，水的温度要掌握好。
★如果不想麻烦，最简单的是可以直接直接购买带加热片的后视镜片换上！成本高些。虽然不是原厂货，但是不会影响使用。
★需要留意几点：
1：用加热膜的话，分离镜片不容易，需要小心防止翘坏！
2：电吹风加热会不均匀，从而掰坏镜片！
3：用水煮镜片容易成功分离，但是要注意水温太高的话，镜托可能会受热变形，水的温度要掌握好。
★如果不想麻烦，最简单的是可以直接直接购买带加热片的后视镜片换上！成本高些。虽然不是原厂货，但是不会影响使用。
大致步骤就是先加热（热风枪或者热水烫等方法都可以），然后背后的胶软化后用薄薄的卡片、塑料撬棍之类的，小心撬开，注意别翘碎后视镜……
这个看各位造化了。
关于穿线，可以把需要穿的线用胶带绑在原线束上拉过去，很简单。
【第二部分】：接线
更新：为了大家少走弯路，此处将不想关的电路图全部删除了，只留下有用的：
★【（2016年版本的艾瑞泽5）在门缝接线柱中已经预留了相关线束。但是从门缝到后视镜接口这一段却没有相关线束】
★★所以，需要自行从门缝处接一跟线到后视镜中去！
关于穿线，可以把需要穿的线用胶带绑在原线束上拉过去，很简单。
【第二部分】：接线
更新：为了大家少走弯路，此处将不想关的电路图全部删除了，只留下有用的：
★【（2016年版本的艾瑞泽5）在门缝接线柱中已经预留了相关线束。但是从门缝到后视镜接口这一段却没有相关线束】
★★所以，需要自行从门缝处接一跟线到后视镜中去！

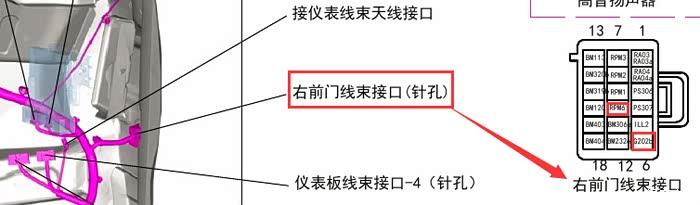

①门缝接口位置以及实物图参考：（其实这个不说大家也知道，车门打开，在门缝那里就能看到了）

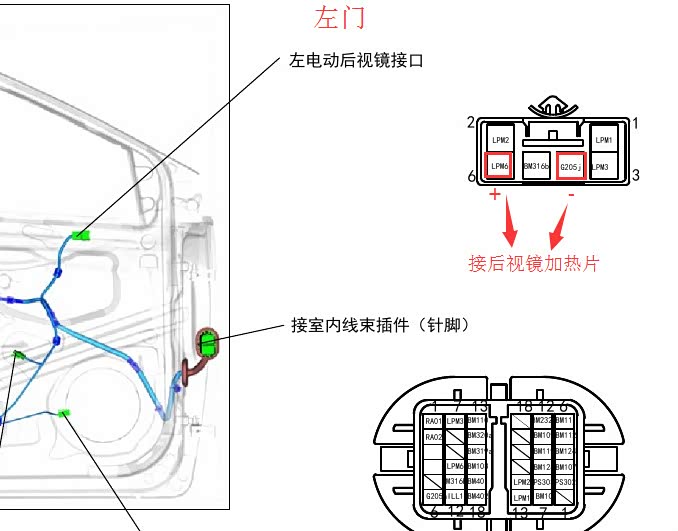

★LPM6（这个就是左后视镜加热的正级，从这里拉一根线到后视镜中即可）

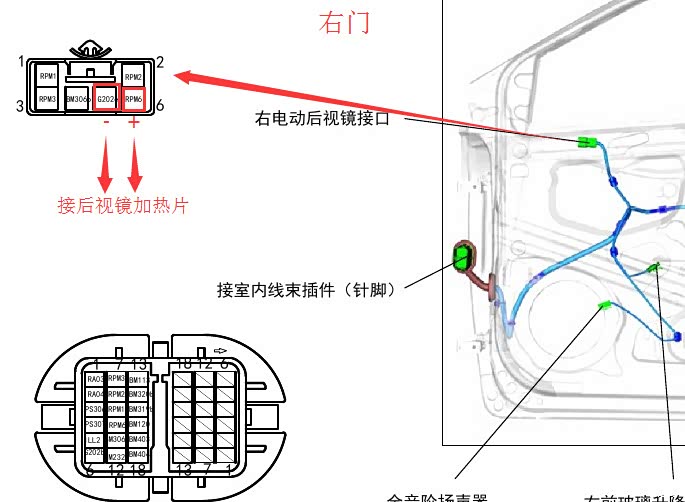

★RPM6（这个就是右后视镜加热的正级，从这里拉一根线到后视镜中即可）

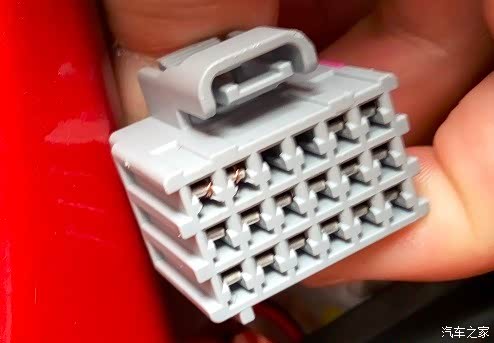

这是右门缝接口【实物图】参考（按照上面的图可知，第二排第4个插口就是加热正极线）
（★左边接口类似，此处不再赘述。需要注意的是左边有上下两个接口，是上面那个哦，别搞错了：D）
（★左边接口类似，此处不再赘述。需要注意的是左边有上下两个接口，是上面那个哦，别搞错了：D）
以上是【正极】取电的位置。
【负极】电可以参考以下内容：
【负极】电可以参考以下内容：
左门后视镜接口【负极】参考，（正极这根线在原车中不存在，等你自行从门缝接过来，哈哈：D）
右门后视镜接口【负极】参考，（正极这根线在原车中不存在，等你自行从门缝接过来，哈哈：D）

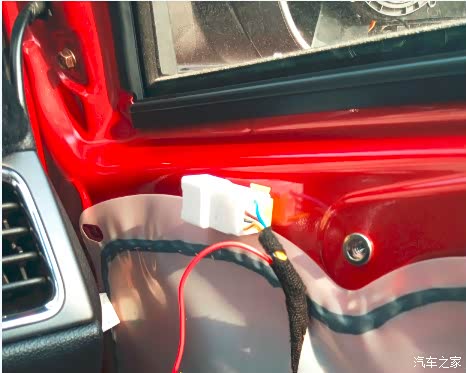

实物图，这个就是右后视镜接口了，按照上图的位置找出负极接根线。然后：将负极和从门缝接过来的正极一起接到后视镜加热片上就可以了！
最后，希望各位车友改造成功。
