18双擎智尚版最直观的改网关实现原车信息
首先 不知道为什么 我认证不了，等随后闲暇时间再上传下资料试试吧，
言归正传
没提车前就在网上一直看导航大屏、货比三家后在某宝上入手的10.2寸的，买之前也打听了可以显示原车信息、动力流等之类的。提车回来后装上.......... 不显示原车信息 跟卖家沟通后 最后的结果是我这车不是高配的不支持输出这项功能， 哎.....无语 只能自己想办法了。 网上看了很多的关于改网关的帖子 ，但都不懂写的好复杂，于是经过我自己的摸索终于成功了。
我写这个帖子的原因是想改善下教程方便大家都能看的懂，如果有想自己改原车信息的朋友可以参考下我的帖子。
首先准备材料，导航大屏（必须的支持动力流之类的，不能像有些导航那像厂商把系统做的很严密不能下载任何软件）、其次是协议盒子和线、然后拆车的塑料敲棒（这个质量一定要好，要不然能把车拆坏）这写东西大家都懂在哪买对吧。我建议还是自己去装，自己装的好处在于细心、细致，每个卡口到每个部位都会很小心，让那些店里的人装的话....哎我去 糟蹋车！

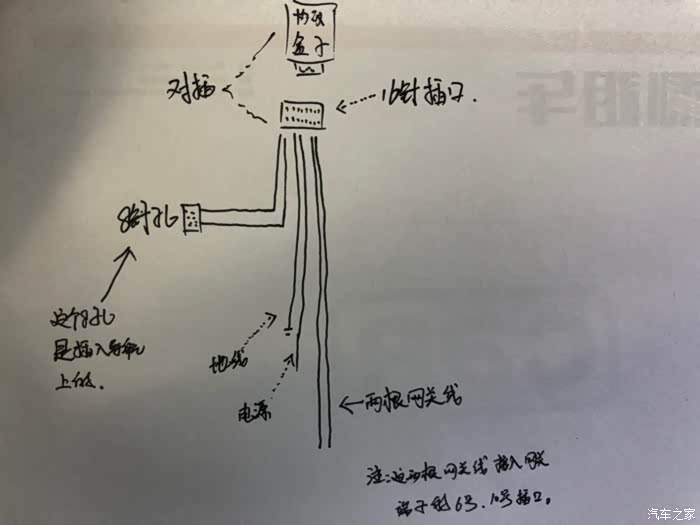

自己画的图
言归正传
没提车前就在网上一直看导航大屏、货比三家后在某宝上入手的10.2寸的，买之前也打听了可以显示原车信息、动力流等之类的。提车回来后装上.......... 不显示原车信息 跟卖家沟通后 最后的结果是我这车不是高配的不支持输出这项功能， 哎.....无语 只能自己想办法了。 网上看了很多的关于改网关的帖子 ，但都不懂写的好复杂，于是经过我自己的摸索终于成功了。
我写这个帖子的原因是想改善下教程方便大家都能看的懂，如果有想自己改原车信息的朋友可以参考下我的帖子。
首先准备材料，导航大屏（必须的支持动力流之类的，不能像有些导航那像厂商把系统做的很严密不能下载任何软件）、其次是协议盒子和线、然后拆车的塑料敲棒（这个质量一定要好，要不然能把车拆坏）这写东西大家都懂在哪买对吧。我建议还是自己去装，自己装的好处在于细心、细致，每个卡口到每个部位都会很小心，让那些店里的人装的话....哎我去 糟蹋车！
自己画的图
大概原理是这样的 从网关接口输出两根线进入协议盒子，这盒子说白了就是起到一个修改协议一致的作用，然后经过盒子处理完信号后把信号输出在大屏上，我这样说很直观吧？电源和接地这俩线是给协议盒子供电的。
原理就这么简单，因为你买的大屏也有带协议盒子的但是比如跟我这个智尚版的压根就没有从网关过来的线所以得自己引过来跟线。
下一步拆车
为什么说自己动手拆的 其实很简单，内饰板子都是卡子 一般拆的时候 你用撬棒温柔的撬下就开了，记着这个技巧 比如两个卡子的间距是30CM 你撬的时候别撬中间，也就是大概15CM的地方。应该尽量把撬棒里卡子近点，轻轻的用力，撬开后注意别把卡子上的卡口整掉了， 卡扣掉下来无所谓要掉中控台里面 你绝对不好找。
下一步拆车
为什么说自己动手拆的 其实很简单，内饰板子都是卡子 一般拆的时候 你用撬棒温柔的撬下就开了，记着这个技巧 比如两个卡子的间距是30CM 你撬的时候别撬中间，也就是大概15CM的地方。应该尽量把撬棒里卡子近点，轻轻的用力，撬开后注意别把卡子上的卡口整掉了， 卡扣掉下来无所谓要掉中控台里面 你绝对不好找。

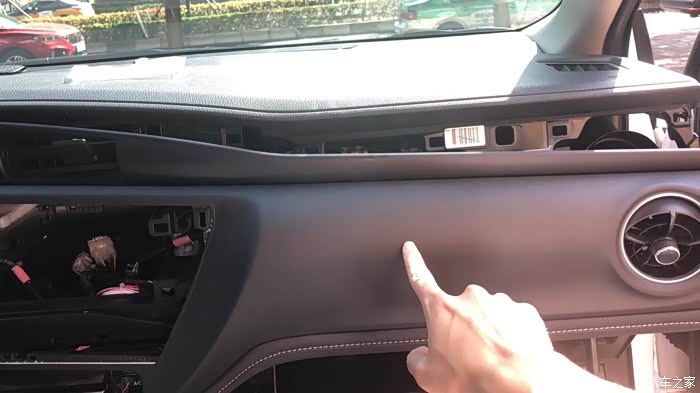

我手指这个地方后面就是网关端口，必须把这面全拆下来
注意要全拆下来 不然你在工作的时候很容易把别的扣板或者卡子碰坏的 一定要小心。

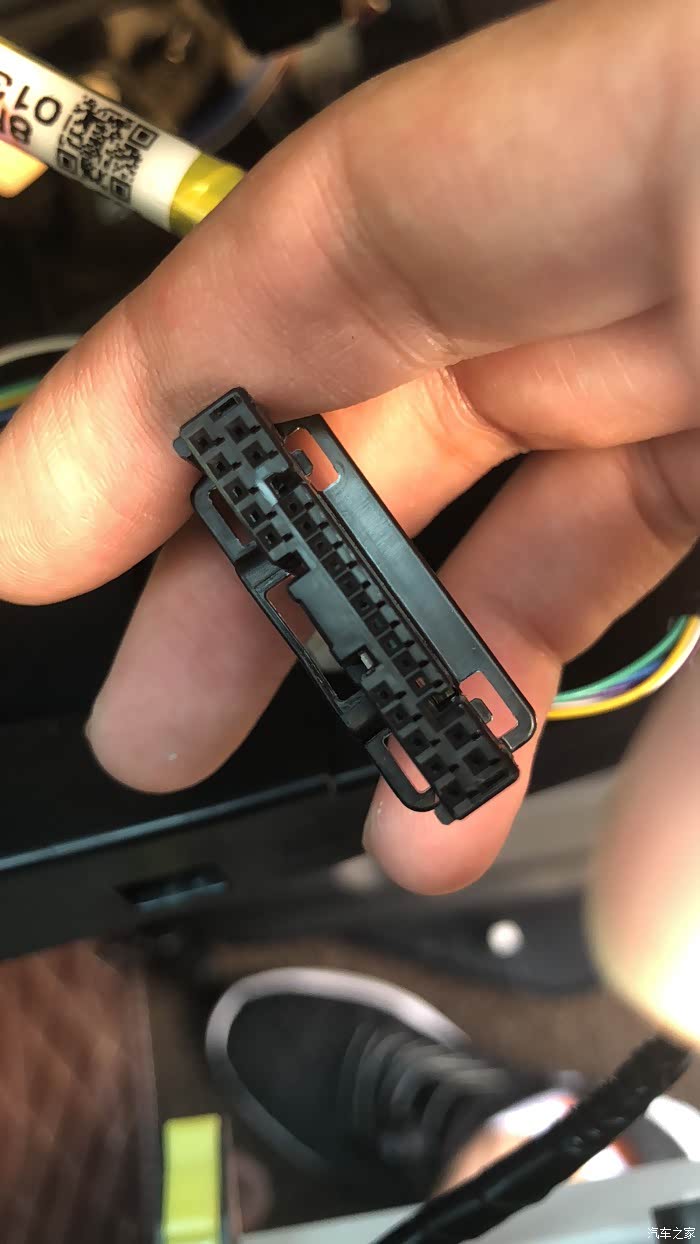

这个就是网关插头 一共24个孔 记着把掉这个东西前一定要关闭电源断电，我建议最好把电瓶线取下来一个，我的是无钥匙进入 我拔的时候没有去掉电瓶线，所以装好之后 仪表盘一直显示故障报警。
下来我是这样解决报警的，把电瓶线去下来一根 等20分钟再装上ok了 。

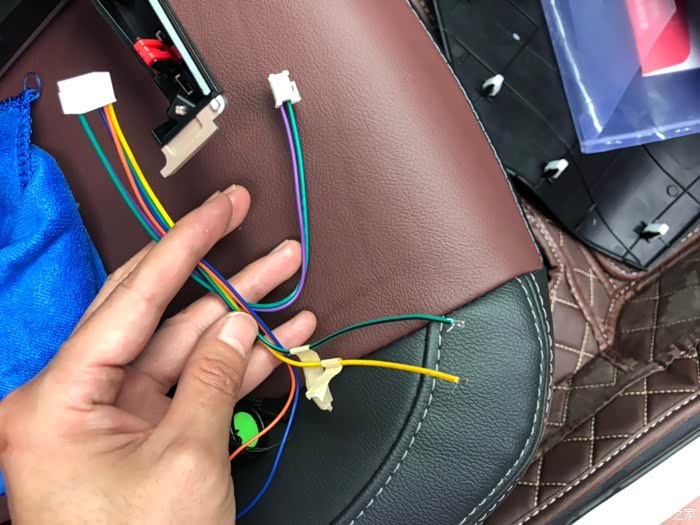

这个就是我最上面画的图，协议盒子线。左上角那个大头的是插进盒子的16针接口，紫色绿色线头部带白色端子的是8针口要插在导航上。右下方我小拇指那位置一个黄线和绿线这是接电源的。

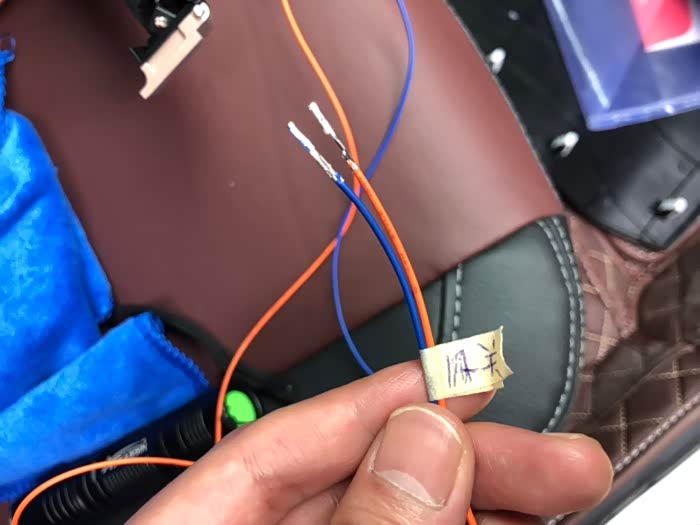

剩下这两根是接入网关6孔和21孔的

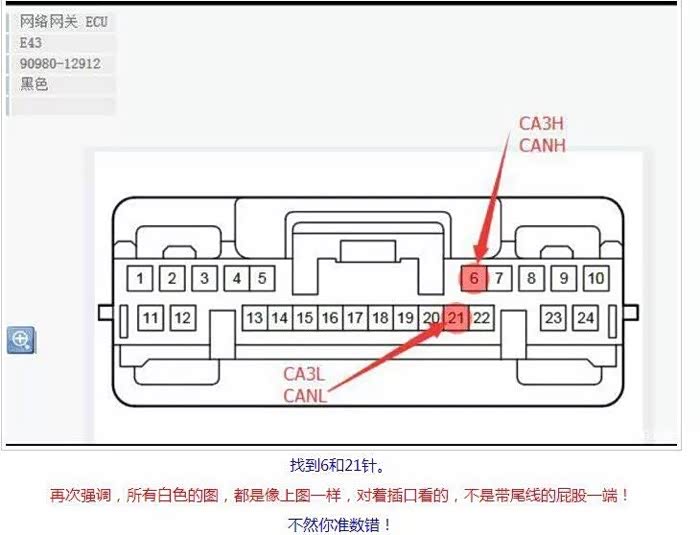

这个就是6和21号孔的位置，我的是6号插蓝色线，21号插橙色线

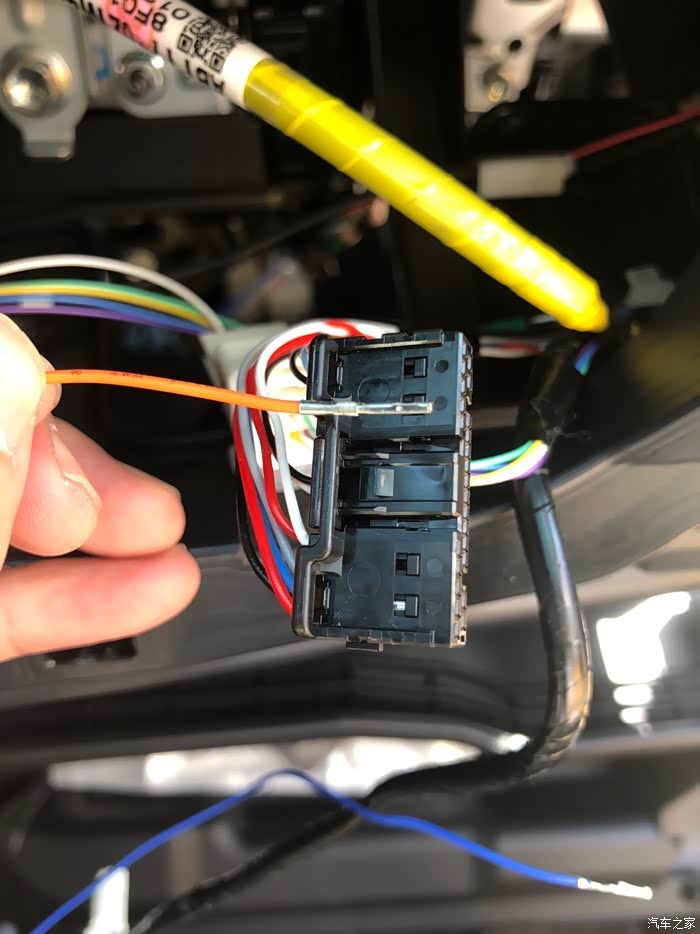

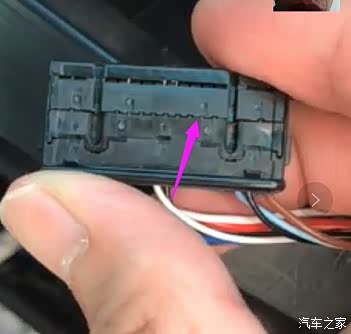

这端子里面是小卡扣 插线的时候用刀子轻轻的把卡扣翘起来一点点 线就能插进去了
这个缝隙轻轻的敲起来一点就行了 大概撬起来1毫米左右 记着不要撬太多 线能插到底就可以，撬太多会撬坏的。
线前面有金属的卡子，一面是凹槽一面是平滑，按照我这个角度插进去，如果实在搞不清楚也没关系，用手电筒对着插口里面看看，里面有一侧是有突出的 ，那个就是用来固定线凹槽的扣子。
还有个要补充下别插到别的孔里了 记着是6和21，你要插线的时候 你仔细看下 这个网关上也写的有几号孔的数字标注。
再上一张这个图吧
一定要先断开电源再工作！！
线接网关线，然后接电源地线，16孔插协议盒子，这三个接好后 你插上电瓶线，此时看下协议盒子里的灯亮没，如果亮了 证明Ok！ 每两也没关系一定是网关线插反了…… 哈哈恭喜你 网关接口不好买
开个玩笑 这个也没关系 只需要在16孔 也就是网关线的另一头的端子口把两根线调下就行了很简单的，里面也是卡子卡住线的 你看下里面就懂了。
以上完成后没问题 OK 开始把8孔的端子插入导航上 ，一般的导航背面都有一个8孔的接口 就是接这个的 你不用怀疑会不会插到别的插口上，没事的 只要摸着头有点温度的人 肯定不会把8孔的端子插到10孔的端口上。
下一步开始在导航上调试出来你的车型
这个没图 不好意思
不过很简单 如果会玩智能手机的人都会这个
记着把火熄了 只开关车辆电源，然后导航会开机
进入导航车辆设置里面 选择比瑞纳 ，厂商 丰田 车型卡罗拉 配置高配。完了后导航会重启 等重启完了你在把车子打火。
切记 设置这些的时候一定不要打着车子 必须熄火后只打开车辆电源（也就是按一键启动那个按钮 不点刹车 只按一下） 否则你车子匹配不到这些原车信息的。

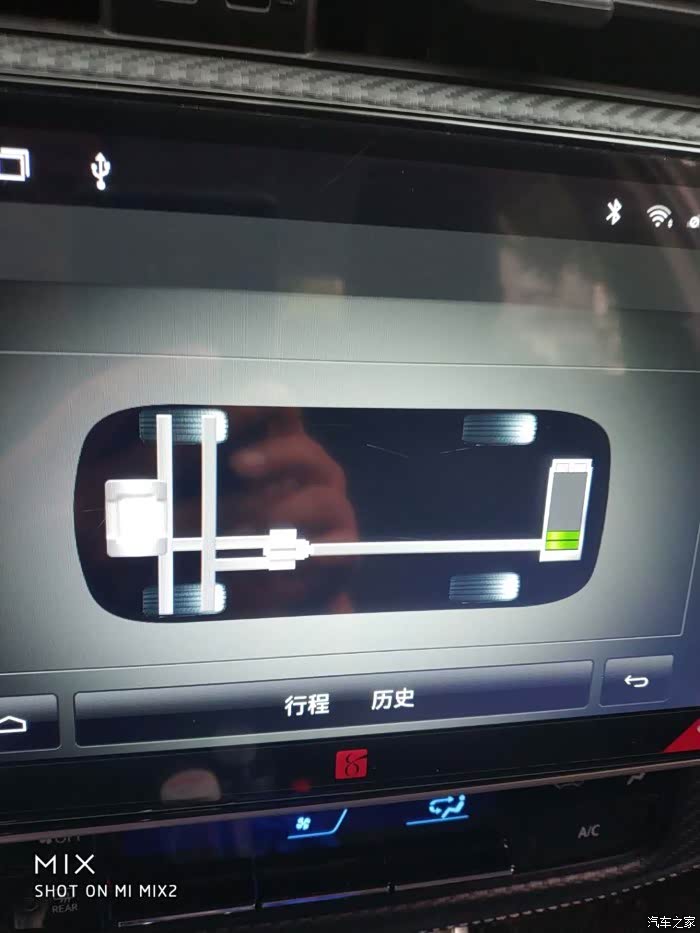

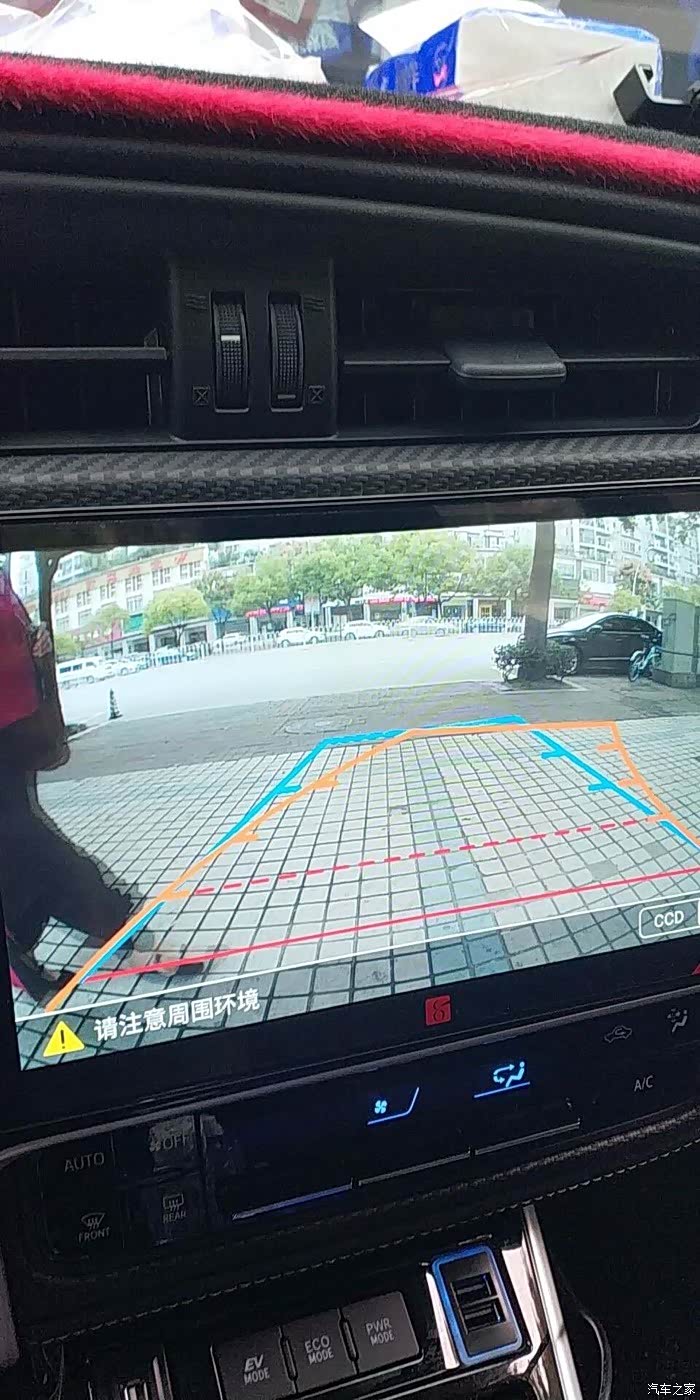

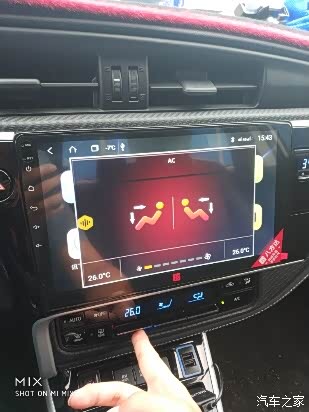

一切就绪 车子能显示 倒车雷达、倒车动态方向轨迹线（你打方向的时候倒车轨迹线会动）、动力流、空调显示（就是你用物理按钮调空调风量温度大小的时候导航上能显示出来）、还有续航里程油耗之类的。
好的 我不啰嗦了 上图
线接网关线，然后接电源地线，16孔插协议盒子，这三个接好后 你插上电瓶线，此时看下协议盒子里的灯亮没，如果亮了 证明Ok！ 每两也没关系一定是网关线插反了…… 哈哈恭喜你 网关接口不好买
开个玩笑 这个也没关系 只需要在16孔 也就是网关线的另一头的端子口把两根线调下就行了很简单的，里面也是卡子卡住线的 你看下里面就懂了。
以上完成后没问题 OK 开始把8孔的端子插入导航上 ，一般的导航背面都有一个8孔的接口 就是接这个的 你不用怀疑会不会插到别的插口上，没事的 只要摸着头有点温度的人 肯定不会把8孔的端子插到10孔的端口上。
下一步开始在导航上调试出来你的车型
这个没图 不好意思
不过很简单 如果会玩智能手机的人都会这个
记着把火熄了 只开关车辆电源，然后导航会开机
进入导航车辆设置里面 选择比瑞纳 ，厂商 丰田 车型卡罗拉 配置高配。完了后导航会重启 等重启完了你在把车子打火。
切记 设置这些的时候一定不要打着车子 必须熄火后只打开车辆电源（也就是按一键启动那个按钮 不点刹车 只按一下） 否则你车子匹配不到这些原车信息的。
一切就绪 车子能显示 倒车雷达、倒车动态方向轨迹线（你打方向的时候倒车轨迹线会动）、动力流、空调显示（就是你用物理按钮调空调风量温度大小的时候导航上能显示出来）、还有续航里程油耗之类的。
好的 我不啰嗦了 上图
