首页了，DIY车内前顶灯暗藏电瓶电压显示安装。

首先感谢各位车友们的顶贴，再次感谢版主先射精后立首。

电瓶电压显示暗藏式安装材料淘宝购入价格13元运费10元合计23元，上图

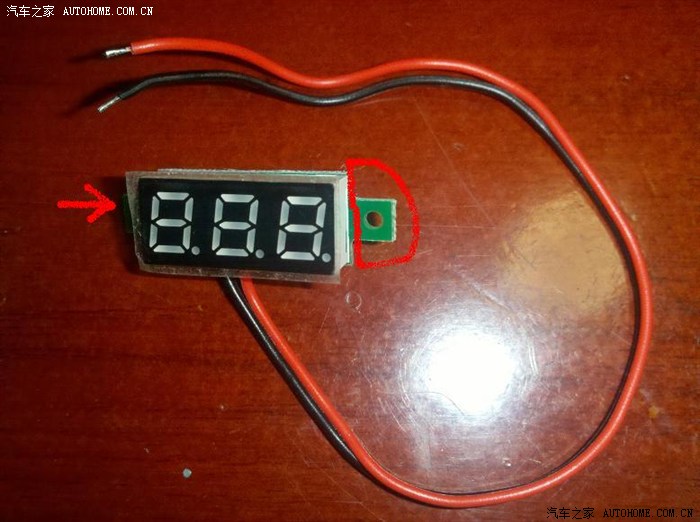

电压表改装件，蓝色LED显示效果挺好。两边的耳朵等会需要剪掉。

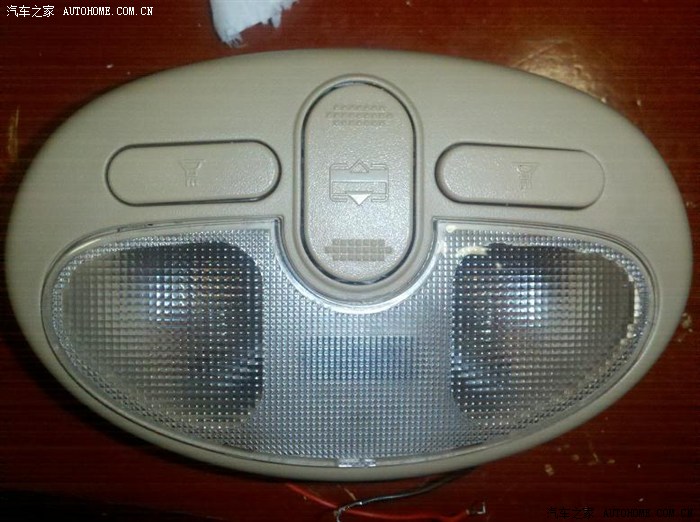

决定安装在顶灯罩内，电源12V接顶灯钥匙ACC12V。慢慢的撬开灯罩，便可瞧见左右各一颗螺丝，扭下螺丝后便可轻松取下前顶灯总成。

拆下总成回家慢慢倒腾呵呵。灯罩共4个卡位。

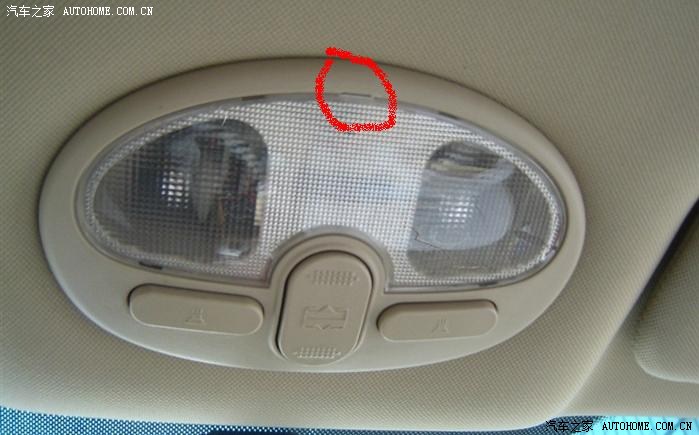

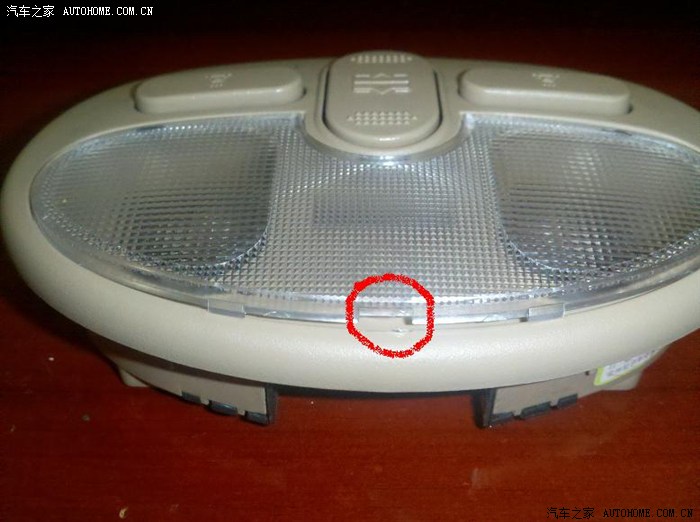

灯罩撬孔

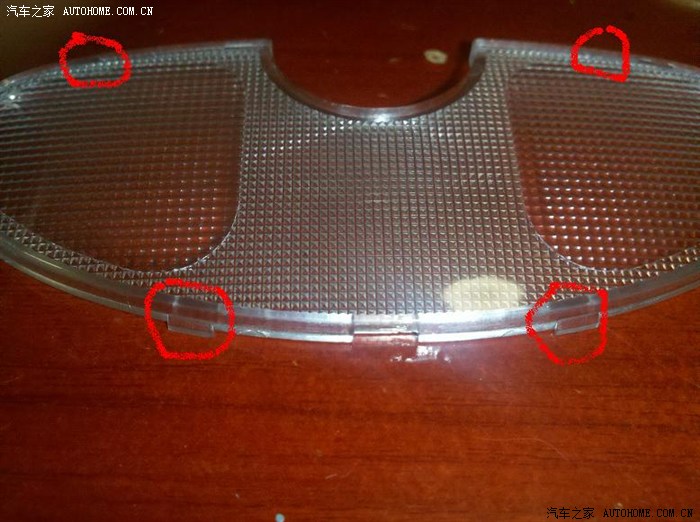

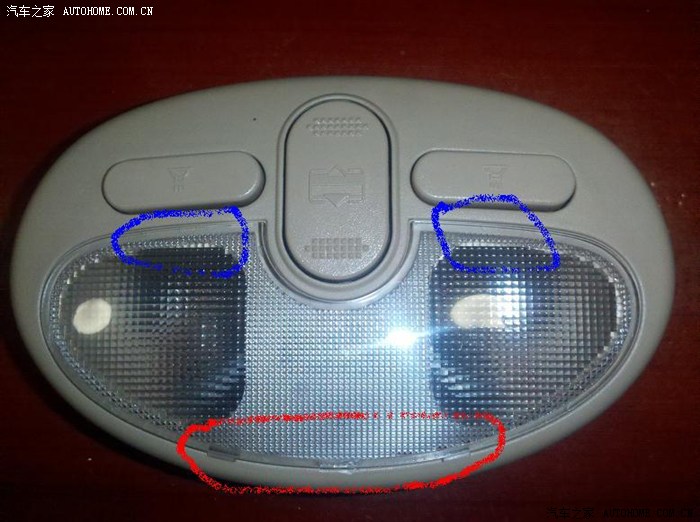

灯罩卡位。

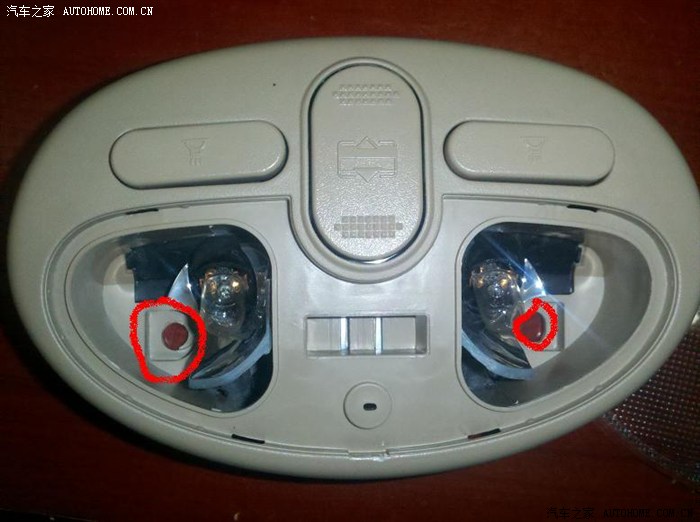

顶灯总成螺丝孔。大伙注意看中间的长方形凹糟，将电压表放入此处暗藏，但小了一些需要切割。

选择的安装位，电压表下凹糟小了一些，需要切割否则灯罩盖不上。

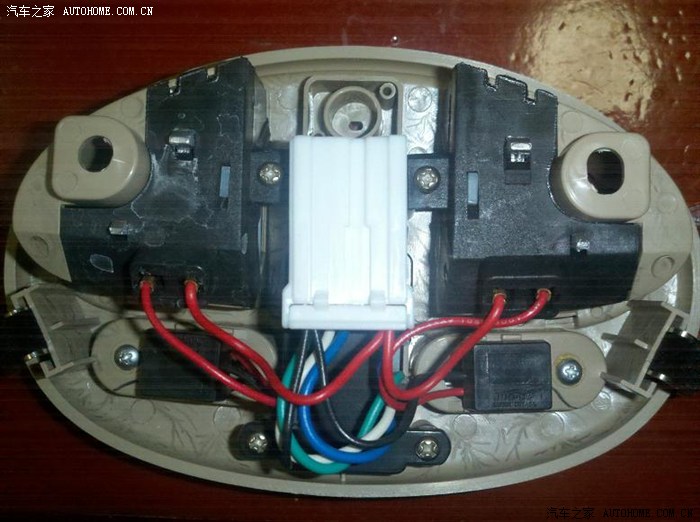

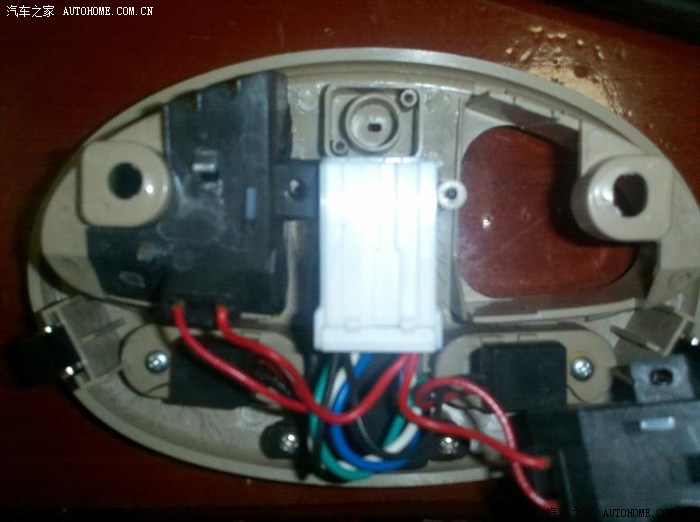

总成背面

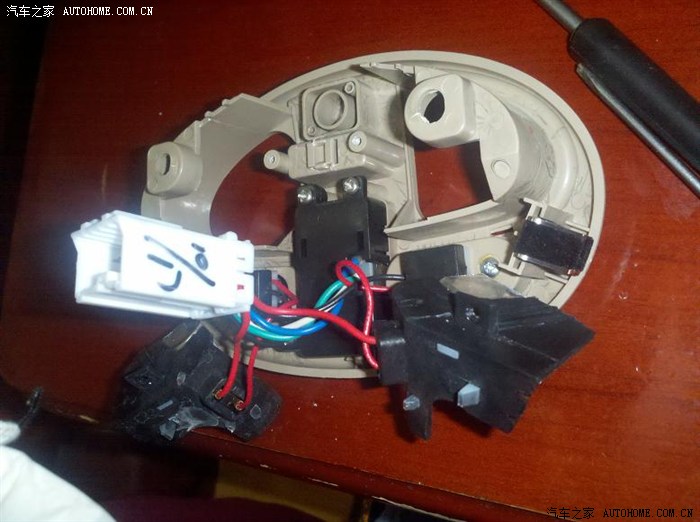

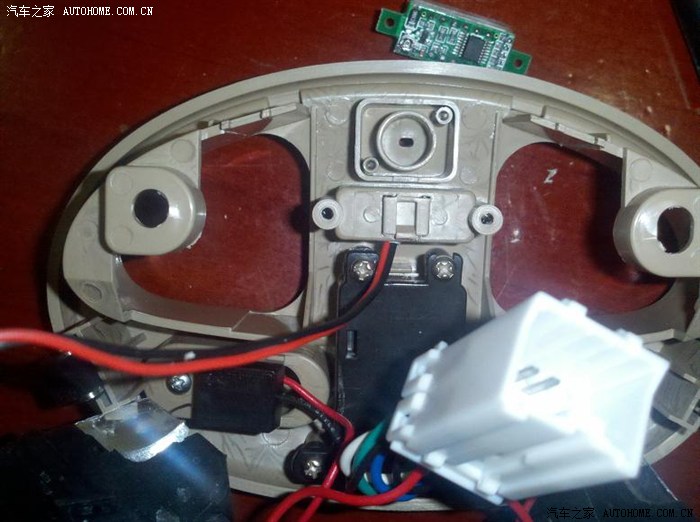

为了切割凹糟需要将总成上的小件拆卸下来。


继续拆，卸下那些螺丝就可以取下。

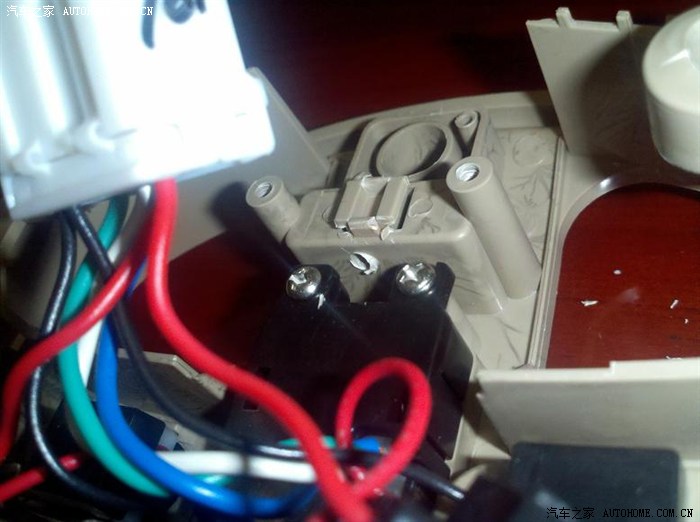

螺丝中间开了一个小孔是为了过电压表线路。



试试小孔大小，刚刚好合适过线。



需要切割掉电压表两侧的“耳朵”。

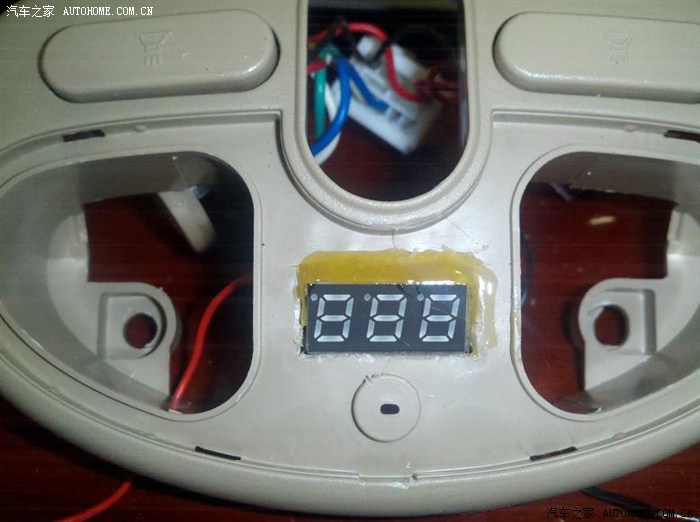

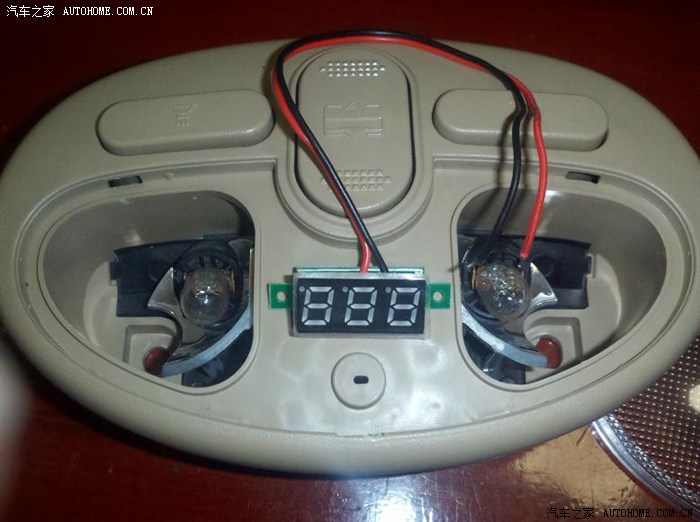

凹槽开好后放入电压表，位置很满意。



盖上灯罩瞧瞧。

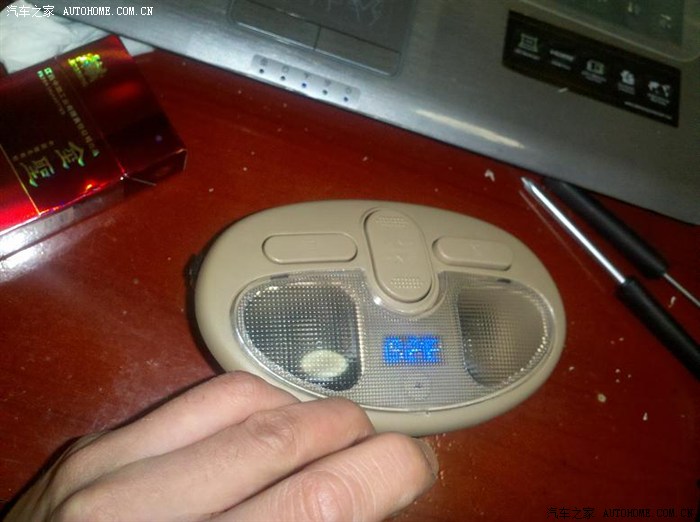

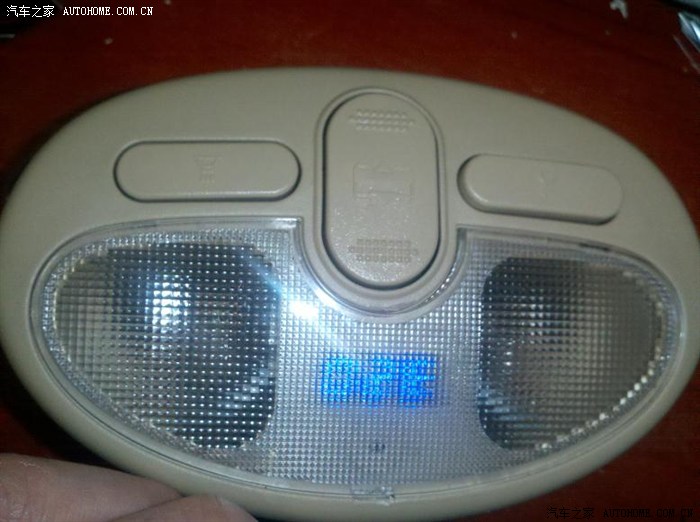

接上五号电池试试效果，貌似看不清楚，但实际上是可以看清楚的。

勤劳的手曝光了，得了效果满意下楼准备装车。

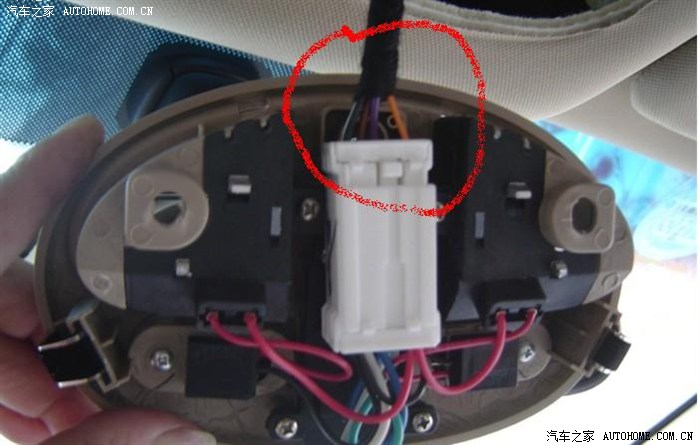

需要找出钥匙ACC12V，否则拔下钥匙依旧会亮着。黑色没有悬念底线，接电压表负极。经过测量咖啡色为钥匙ACC12V正极，接电压表正极。

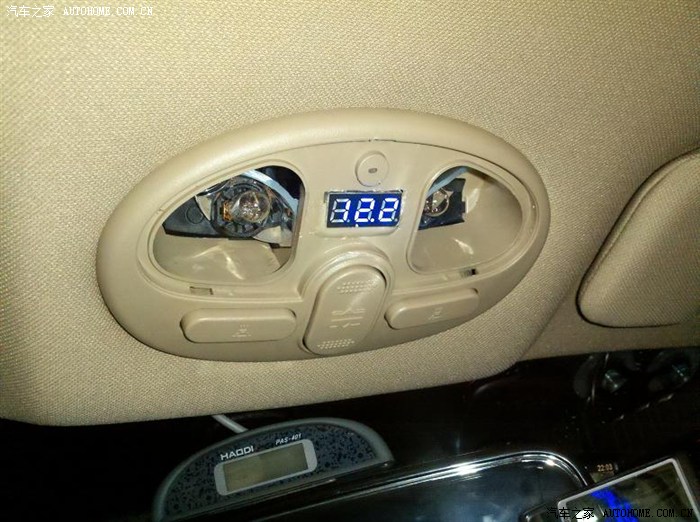

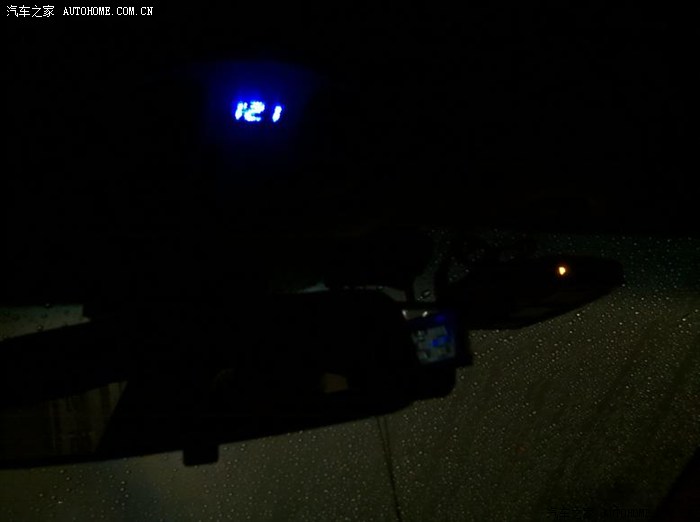

装上总成两颗螺丝插上钥匙通电试试，点亮效果不错。

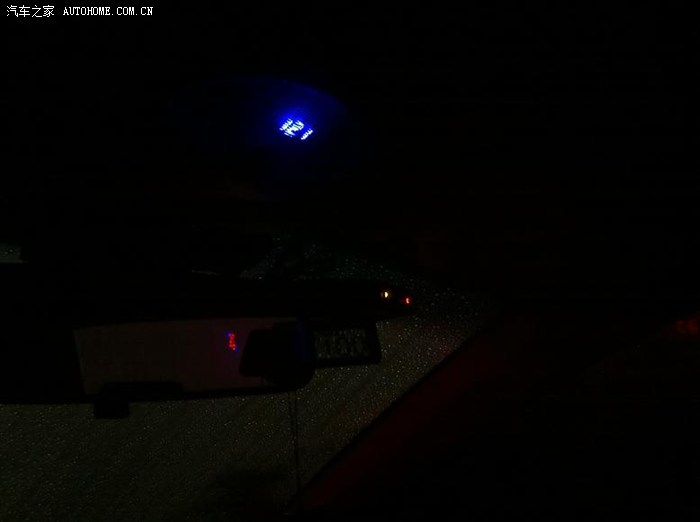

来一张夜景模式效果一般手机“太囧”但实际效果很满意。




今后电压低于12V时，则需要对电瓶进行一次充电保养。

作业结束，大伙赶紧踩楼吧
