奇瑞风云2最详细的安装8寸无碟导航一体机+倒车摄像头示意图
自己的车是奇瑞A3,表哥和同事的车分别是风云2和奇瑞A5,他们之所以买奇瑞的车都是拜我所赐，都比我提前了一年左右。这次，三个奇瑞铁杆又在我的撺掇下在淘宝上买了三台无碟导航一体机和倒车摄像头，这其中，个人感觉是风云2的最难装，因为网上实在是找不到风云2的具体安装帖子。问锦程，他找了半天也没找到。没办法，只好自己动手了。这次安装成功希望对以后的同学会有帮助。

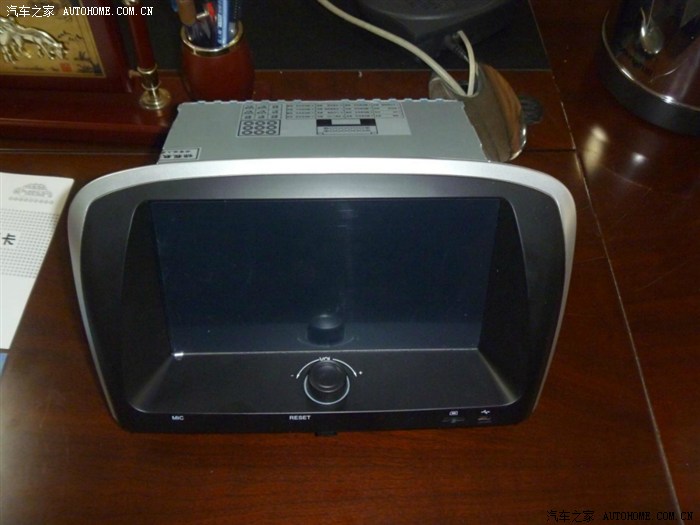

主角，风云2的8寸高清无碟导航一体机
质保书+说明书+送的保护膜，还有固体香水没拍
其他配角正式开拆了！
原车的CD，拆就从空调面板开始。
拆下后的空调面板，由于是处女拆，开始很紧，不容易扒开，又怕拆坏了，告诉大家一个小经验，就是先用毛巾包住破拆工具的头子，慢慢的挤进去，这样面板既不会拆坏，也不会有划痕。
拆去面板的样子
开始拆CD,很简单，卸下两个螺丝，向外一拉就出来了。
原厂的CD，谁要？还有奇瑞A3的，奇瑞A5的，价格好说。
装上后，严丝合缝

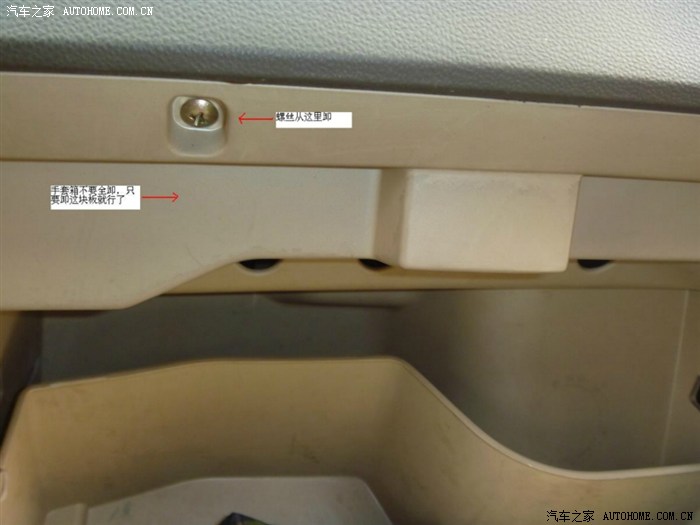

开始拆手套箱，记住手套箱不要全部拆，按图所示，只要拆下扣板就行。

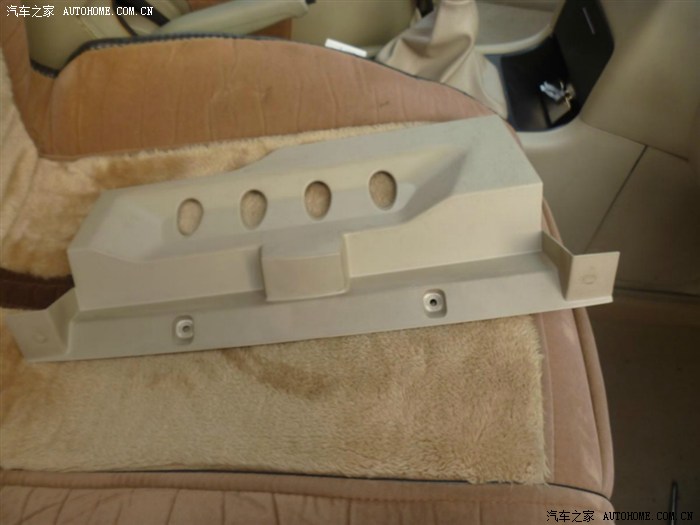

就是这块板子。

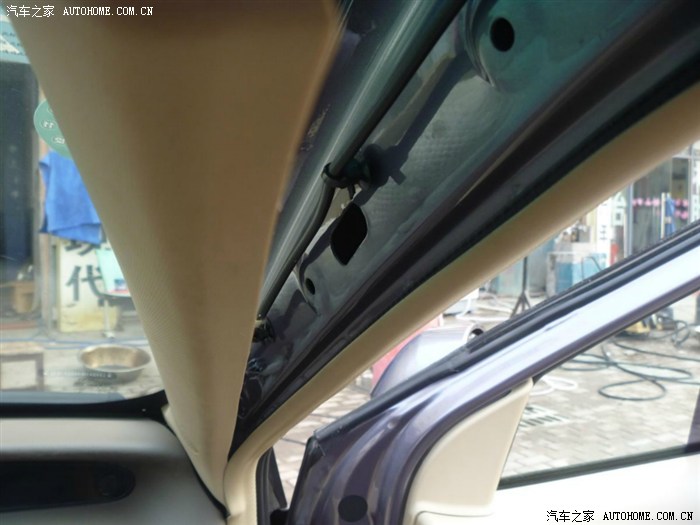

开始拆A柱，GPS的天线个人觉得放在A柱里最合适，信号几乎不受影响。不像以前同事反映的便携式GPS由于固定在挡风玻璃上，拖拖挂挂影响视线不说，夏天一晒还很容易死机。风云2的A柱好拆，不要拧螺丝，用拆车工具沿密封条轻轻一拔就出来了，因为它是卡扣式固定的。

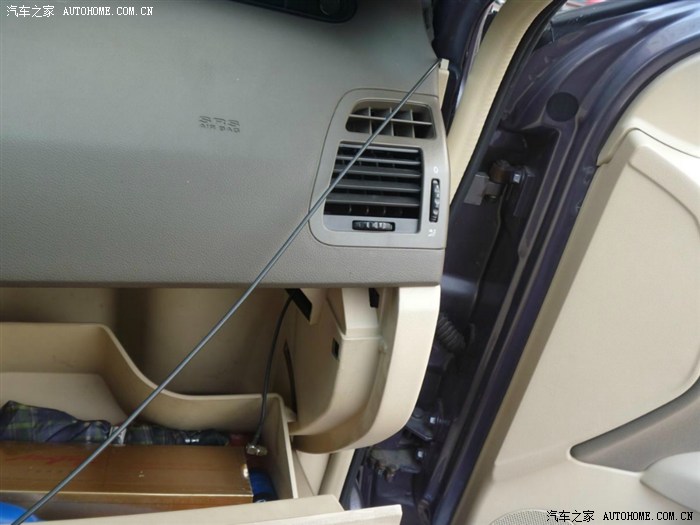

开始穿线，这是GPS的天线，另一路倒车视频的线由手套箱向下沿车内下护板到后备箱。
不需要多高深的电路知识，看明白了就会了。具体接线时最好用热缩管，这样既牢固有防水还很美观。倒车摄像头据说是CCD高清夜视。
8寸的屁股就是大

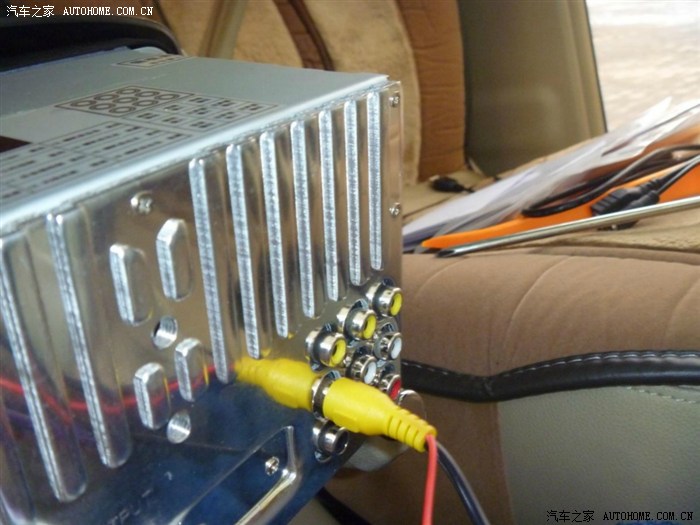

这是插倒车视频线
线路都连接好后再开机，防止接线错误又返工。我的还好，一次就成功开机。

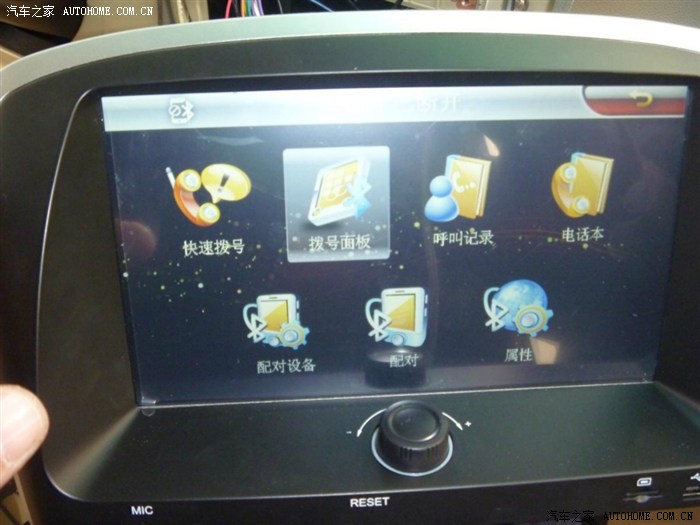

蓝牙

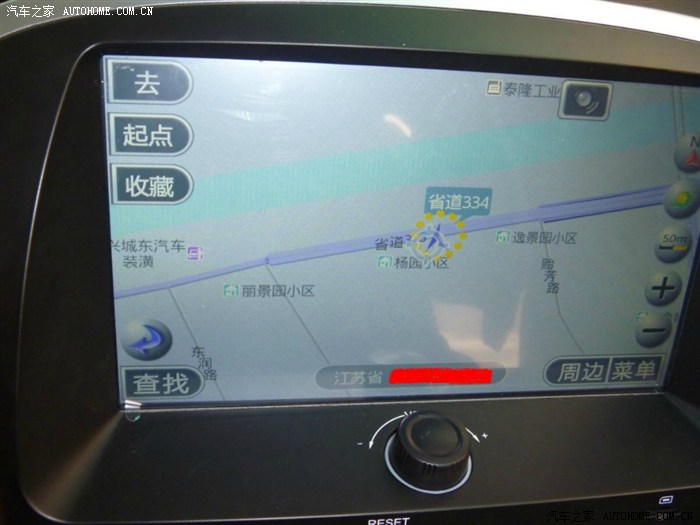

GPS试机，我的位置。

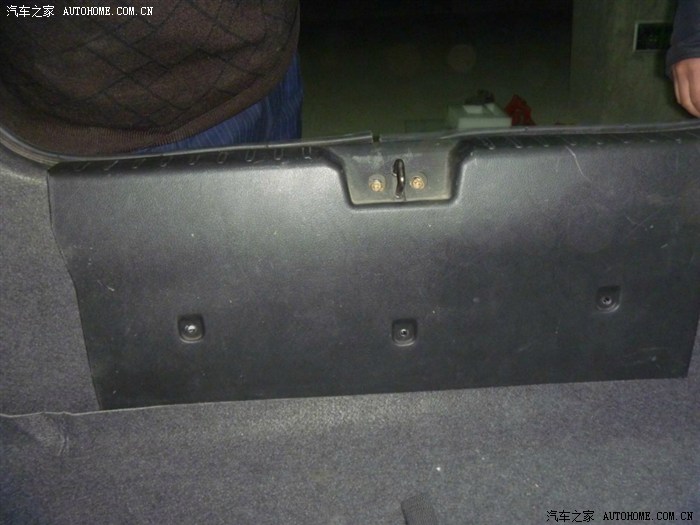

这板子作用不小，没它后备箱关不上。

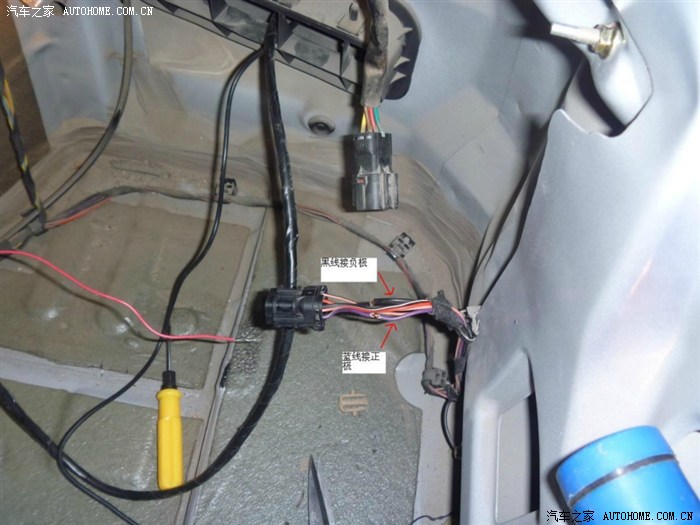

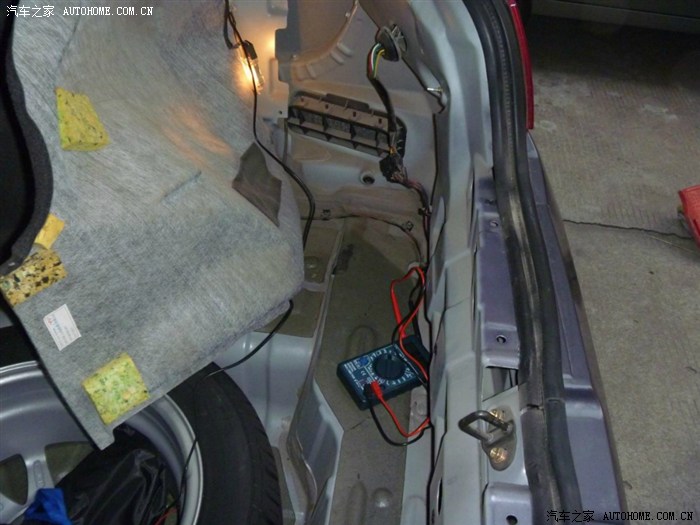

掀掉毡布，找倒车灯线路，感觉没把握时，用万用表量一下，具体先是拔下尾灯线束，然后车挂倒档，接着把万用表调到测直流电的低压部位，在尾灯线束上找，负极连线束黑线，正极插入线束，测到那跟线万用表显示12伏时。这根线就是倒车灯线。
图中蓝色就是倒车灯线。

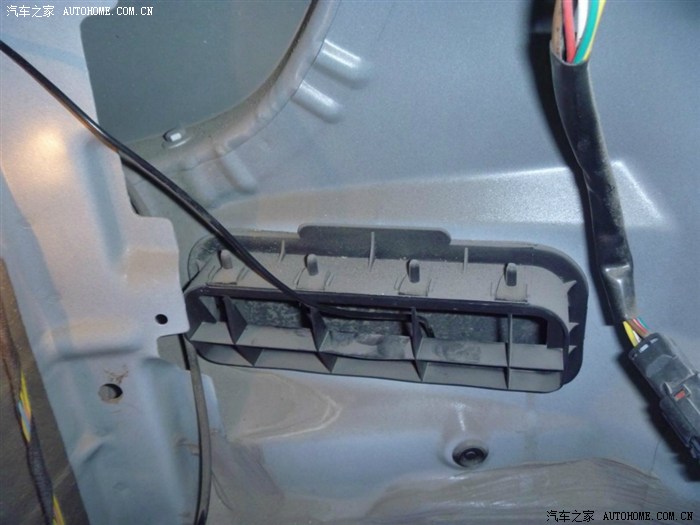

线路都接好后，倒车视频线由此穿下来，这个俗称后备箱通风口。书面语叫“泄压风槽”什么的。是不是就不追究了。关键是风云2的倒车视频线从这里穿最方便，因为这次买的不是尾灯式倒车探头，是需要钻孔的探头。

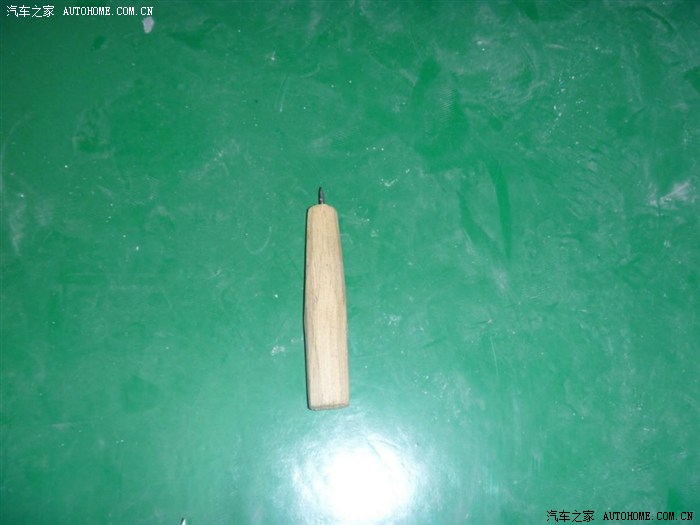

接着上场的就是它，自制钻头，效果超好。

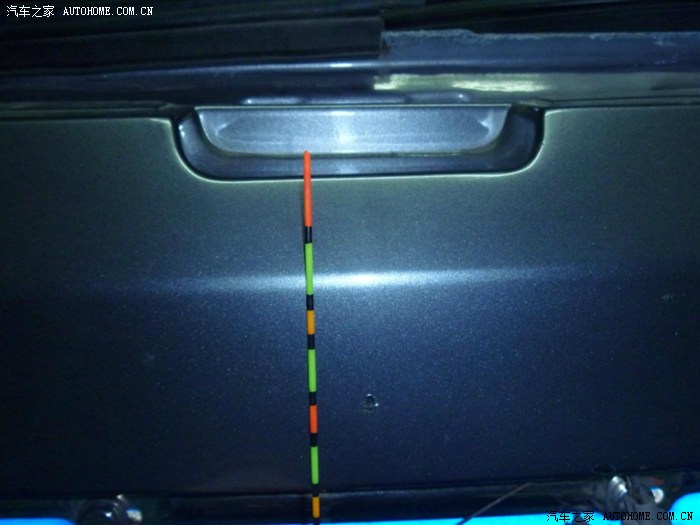

上下左右量量正不正，这次没用尺，表哥车上钓鱼的浮漂搞定探头定位

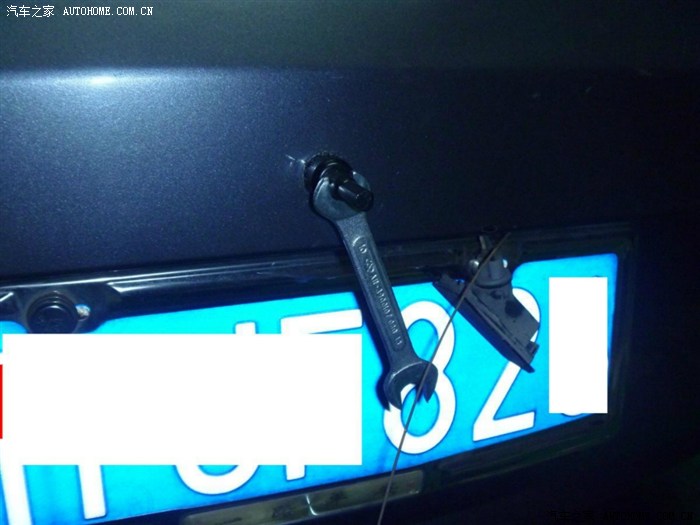

开始钻眼，用锦程给的钻头+10#扳子来回钻孔，顺便用细铁丝从事先卸下的牌照灯口处穿线。准备和由后备箱通风口下来接线
钻好的孔，自己很满意

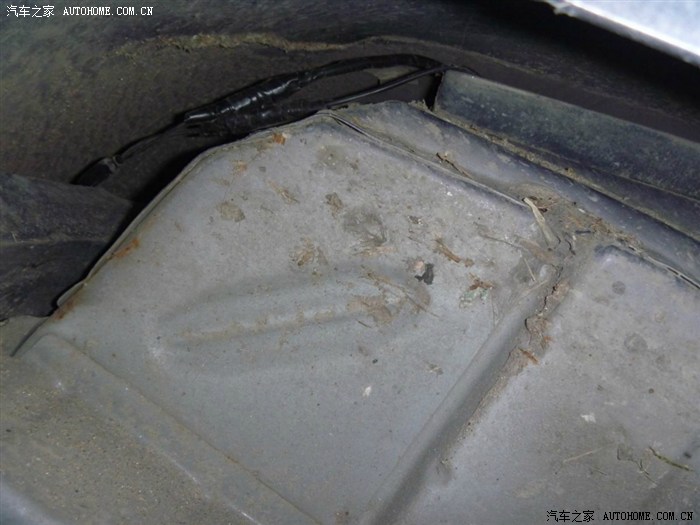

倒车探头和倒车连接线在后保险杠里的样子。这是还没有最后再用电工胶布包扎的状态。
倒车探头装好了，倒车探头效果很好，可惜忘拍了。以后补上吧。
闲话少说，开始上图。
主角，风云2的8寸高清无碟导航一体机
质保书+说明书+送的保护膜，还有固体香水没拍
其他配角

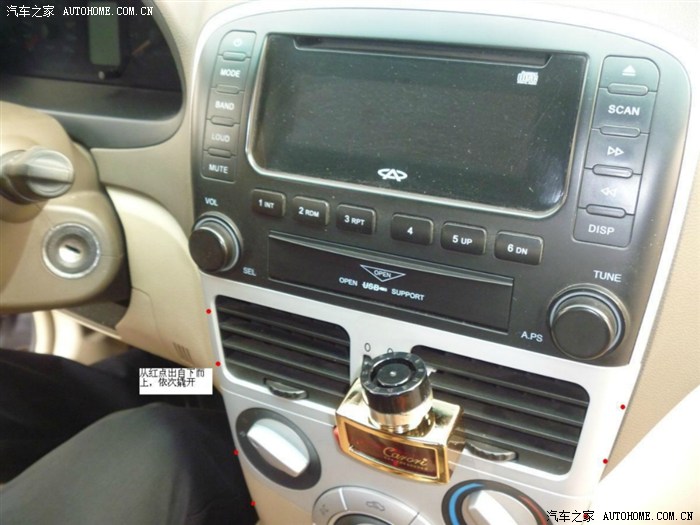

原车的CD，拆就从空调面板开始。
拆下后的空调面板，由于是处女拆
，开始很紧，不容易扒开，又怕拆坏了，告诉大家一个小经验，就是先用毛巾包住破拆工具的头子，慢慢的挤进去，这样面板既不会拆坏，也不会有划痕。

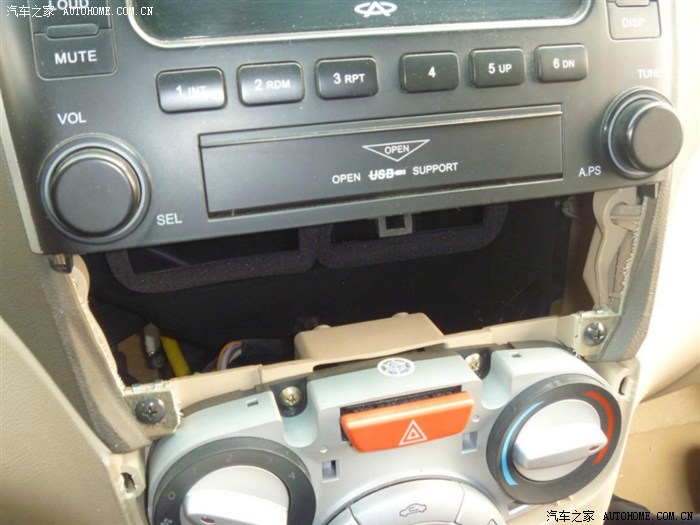

拆去面板的样子

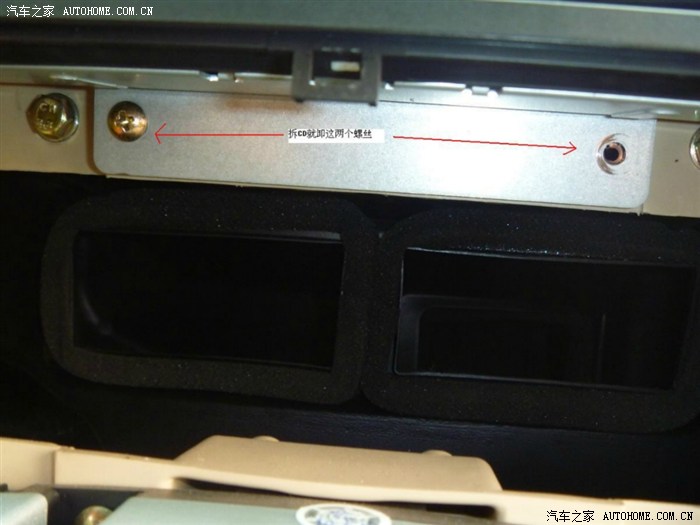

开始拆CD,很简单，卸下两个螺丝，向外一拉就出来了。

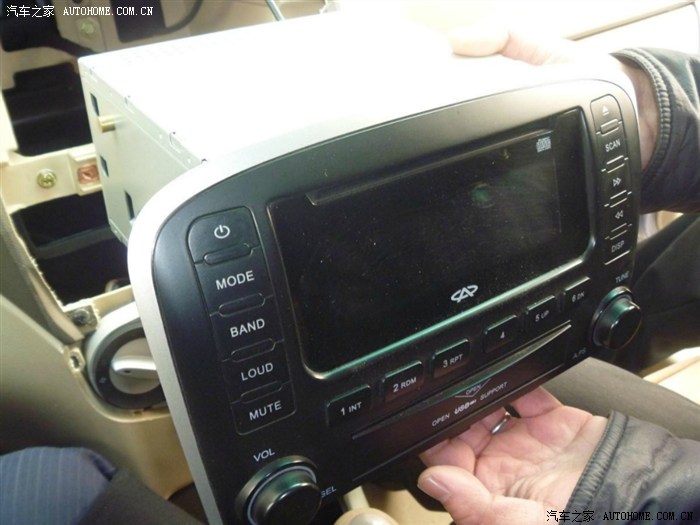

原厂的CD，谁要？还有奇瑞A3的，奇瑞A5的，价格好说。

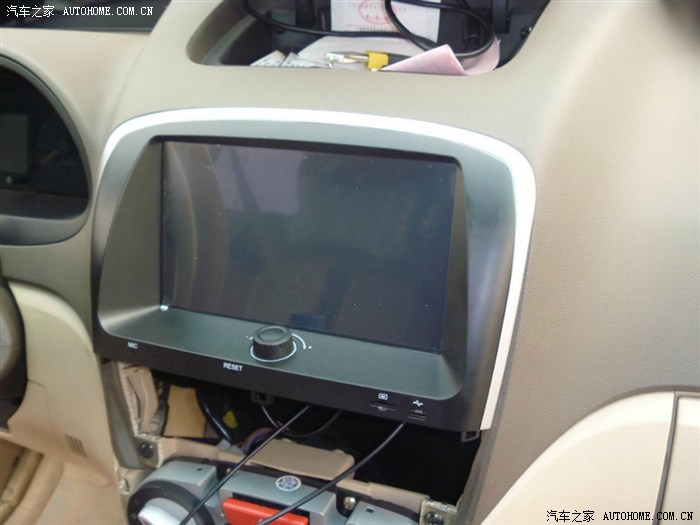

装上后，严丝合缝
开始拆手套箱，记住手套箱不要全部拆，按图所示，只要拆下扣板就行。
就是这块板子。
开始拆A柱，GPS的天线个人觉得放在A柱里最合适，信号几乎不受影响。不像以前同事反映的便携式GPS由于固定在挡风玻璃上，拖拖挂挂影响视线不说，夏天一晒还很容易死机。风云2的A柱好拆，不要拧螺丝，用拆车工具沿密封条轻轻一拔就出来了，因为它是卡扣式固定的。
开始穿线，这是GPS的天线，另一路倒车视频的线由手套箱向下沿车内下护板到后备箱。

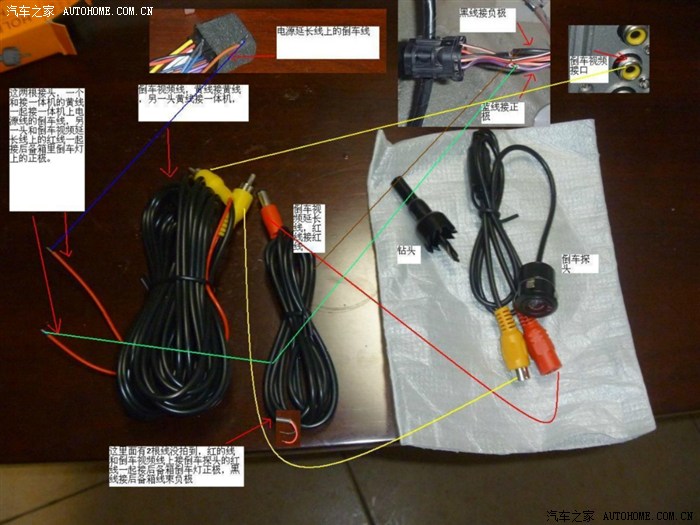

以下重点说说线路接法。原创啊!
不需要多高深的电路知识，看明白了就会了。具体接线时最好用热缩管，这样既牢固有防水还很美观。倒车摄像头据说是CCD高清夜视。

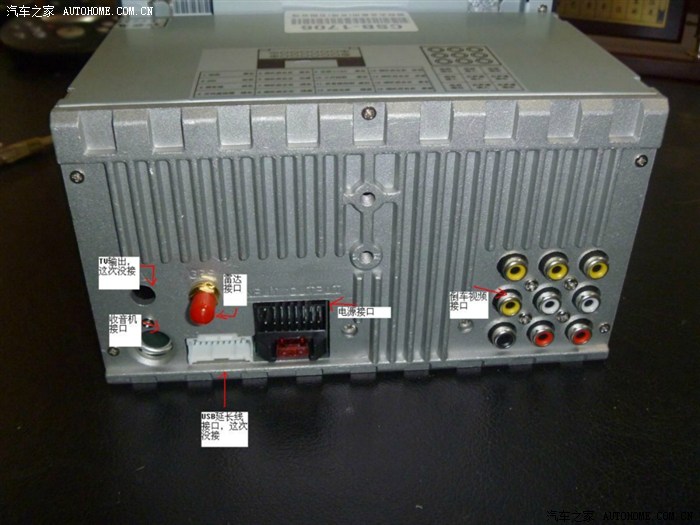

8寸的屁股就是大
这是插倒车视频线

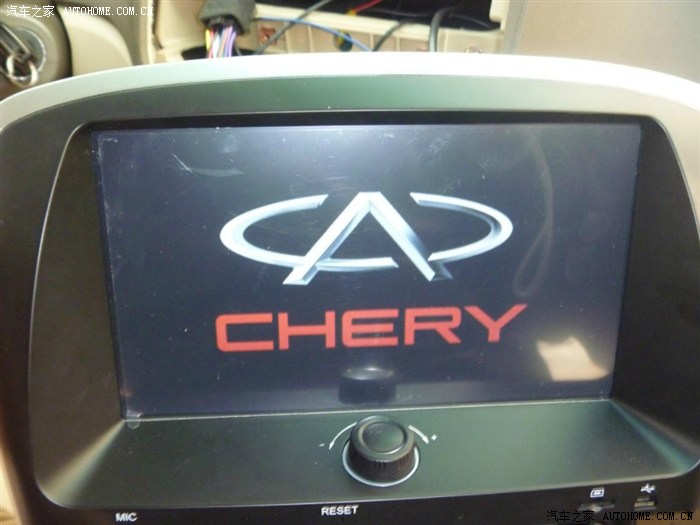

线路都连接好后再开机，防止接线错误又返工。我的还好，一次就成功开机。
蓝牙
GPS试机，我的位置。
接下来开始装倒车探头，很简单，先拆这个
这板子作用不小，没它后备箱关不上。
掀掉毡布，找倒车灯线路，感觉没把握时，用万用表量一下，具体先是拔下尾灯线束，然后车挂倒档，接着把万用表调到测直流电的低压部位，在尾灯线束上找，负极连线束黑线，正极插入线束，测到那跟线万用表显示12伏时。这根线就是倒车灯线。
图中蓝色就是倒车灯线。
线路都接好后，倒车视频线由此穿下来，这个俗称后备箱通风口。书面语叫“泄压风槽”什么的。是不是就不追究了。关键是风云2的倒车视频线从这里穿最方便，因为这次买的不是尾灯式倒车探头，是需要钻孔的探头。
有的人会说怎么不拆后保险杠。关键是风云2的后包围太难拆了。这个谁拆谁知道
接着上场的就是它，自制钻头，效果超好。
自制钻头教程：找根木棍和钉子，先把钉子钉在木棍里，不要太深，拔出后，敲断钉子粗的有帽子一头，然后把没有帽子粗的一头插出木棍事先做好的眼里就OK了。

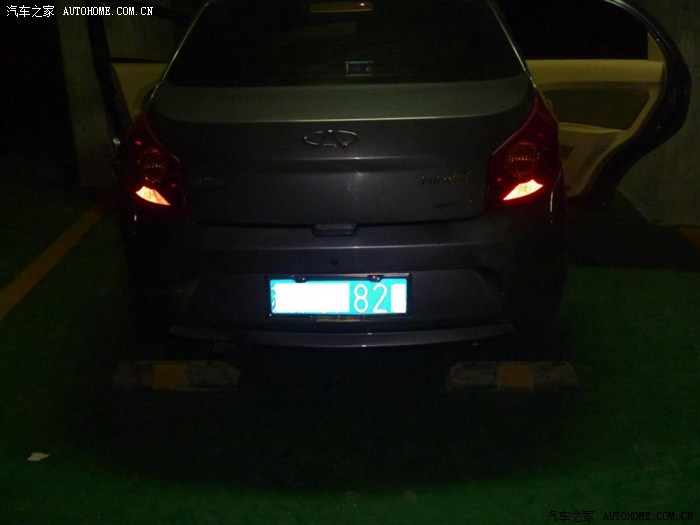

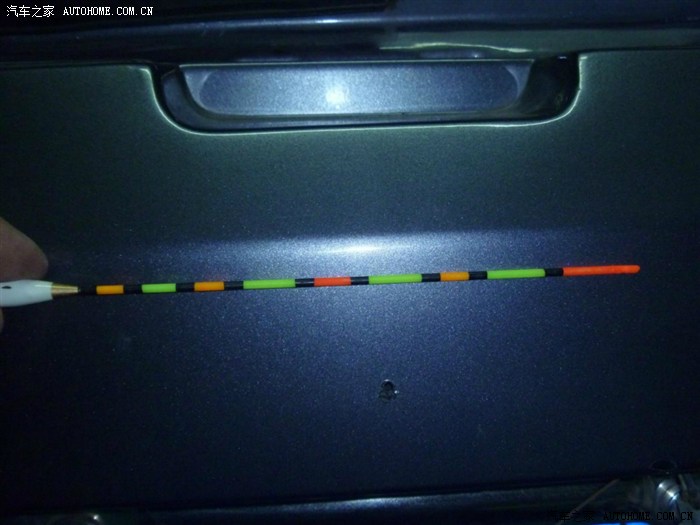

上下左右量量正不正，这次没用尺，表哥车上钓鱼的浮漂搞定探头定位
开始钻眼，用锦程给的钻头+10#扳子来回钻孔，顺便用细铁丝从事先卸下的牌照灯口处穿线。准备和由后备箱通风口下来接线

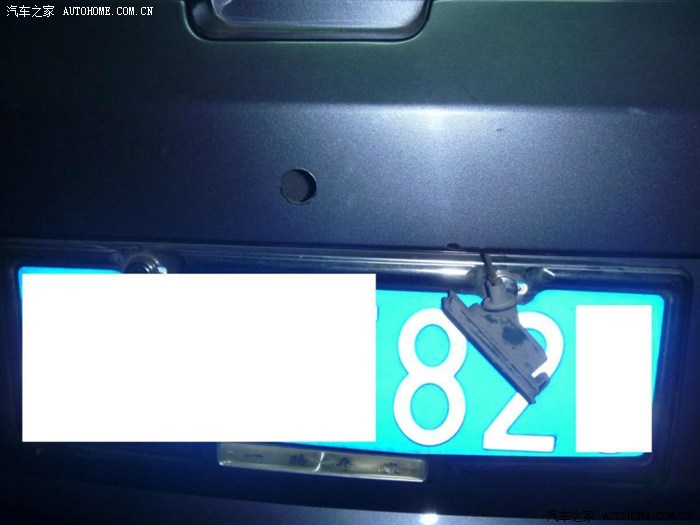

钻好的孔，自己很满意
倒车探头和倒车连接线在后保险杠里的样子。这是还没有最后再用电工胶布包扎的状态。
倒车探头装好了，倒车探头效果很好，可惜忘拍了。以后补上吧。
谈谈体会吧，无碟导航一体机省去了买碟的烦恼。画面、音质这些东西确实不太懂，但绝对对得起这个价格，其他的蓝牙、导航、搜星速度、收音机、MTV等都还是不错的。也看了邻居的奥迪A4的DVD机，和我的比起来也没觉着它有多好。
