【阿乐分享】08R1 拆解图&翻新过程 多P，流量党注意

2015年6月9号。

经过了3个月的寻找和按耐不住，我在这天购买了自己的R1  08年的。

08年的R1，成色好的，价格都不菲，小弟没钱，就收了一辆便宜的。

成色真心不想吐槽，只能确保了，发动机还能正常驾驶，主梁还是原装之外，真的已经没有别的可以说了。

而且，小弟也是第一次接触摩托车，对于摩托车来说，就是一个小白。在这里，还希望得到各位大哥的经验。

那里做的不对的，还是希望指一条明路，让小弟，少走歪路，在这里感谢了。

关于原来的车，实在不想发什么细节图了。不想被你们笑话。

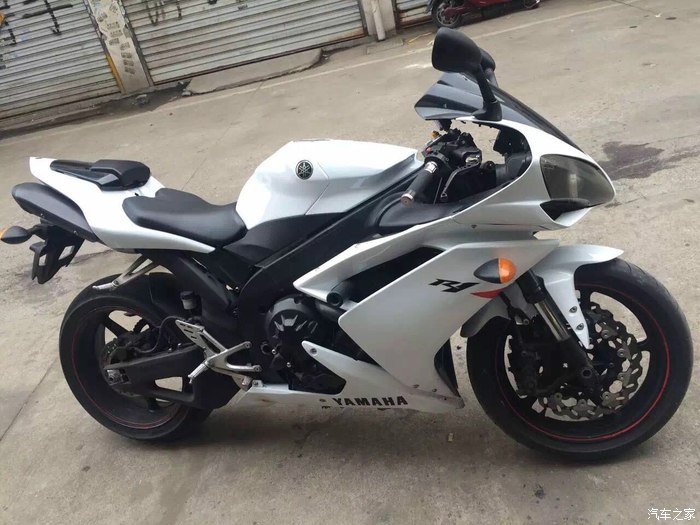

这就是我的小R，简简单单的，虽然他确实有很多的不堪入目，但是又如何呢？

喜欢，就需要去改变，不论自己，还是你喜欢的东西。

一路开到自己的小作坊里，然后，我就一顿狂拆啊，如何拆的就不说了。

因为没有章法，完全不懂，也没有顺序。我在后期详细的直播如何安装把。

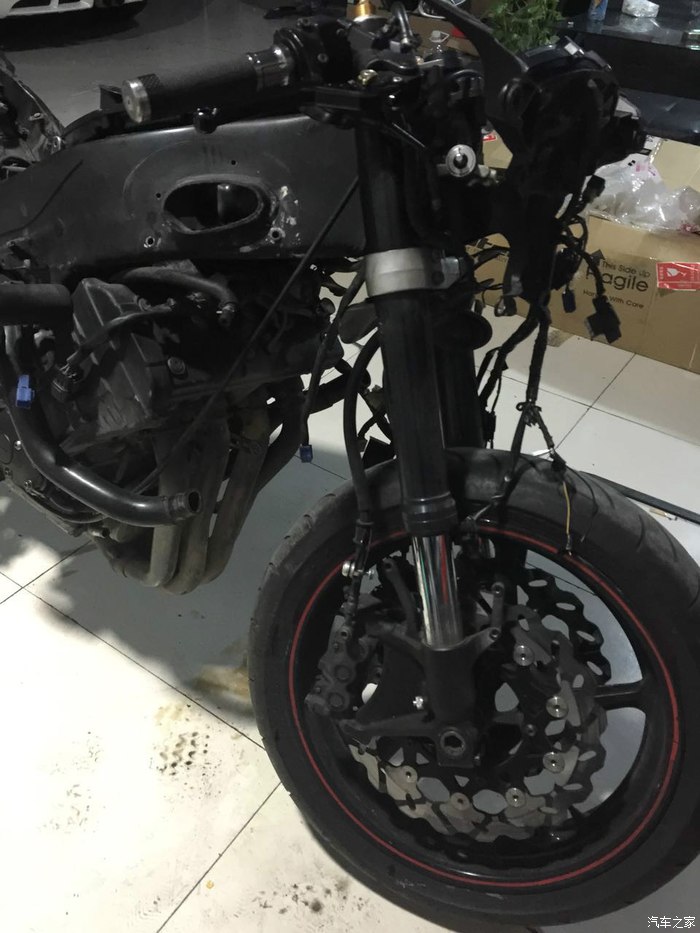

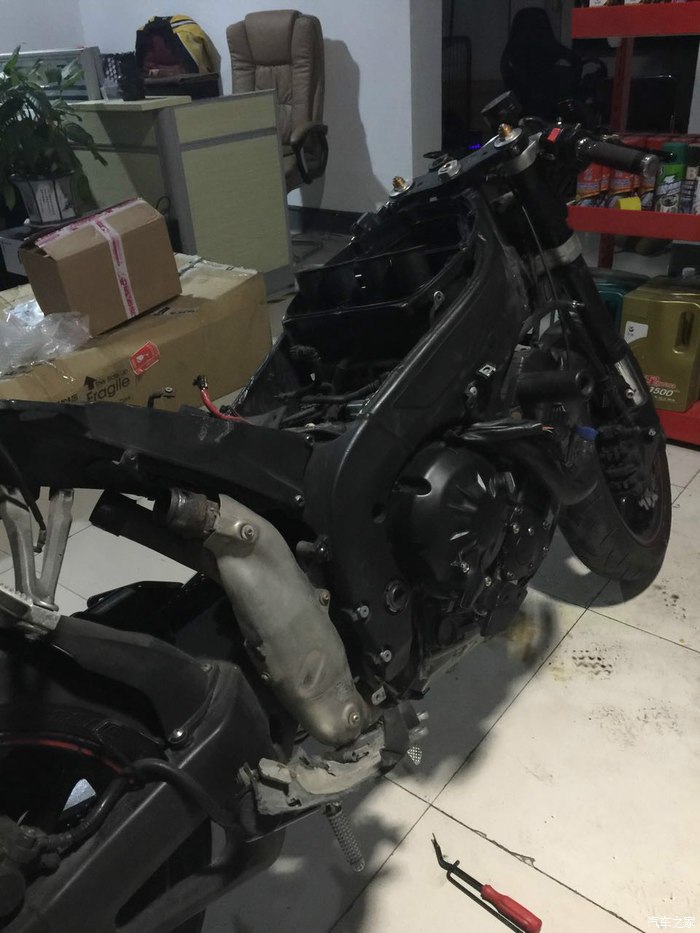

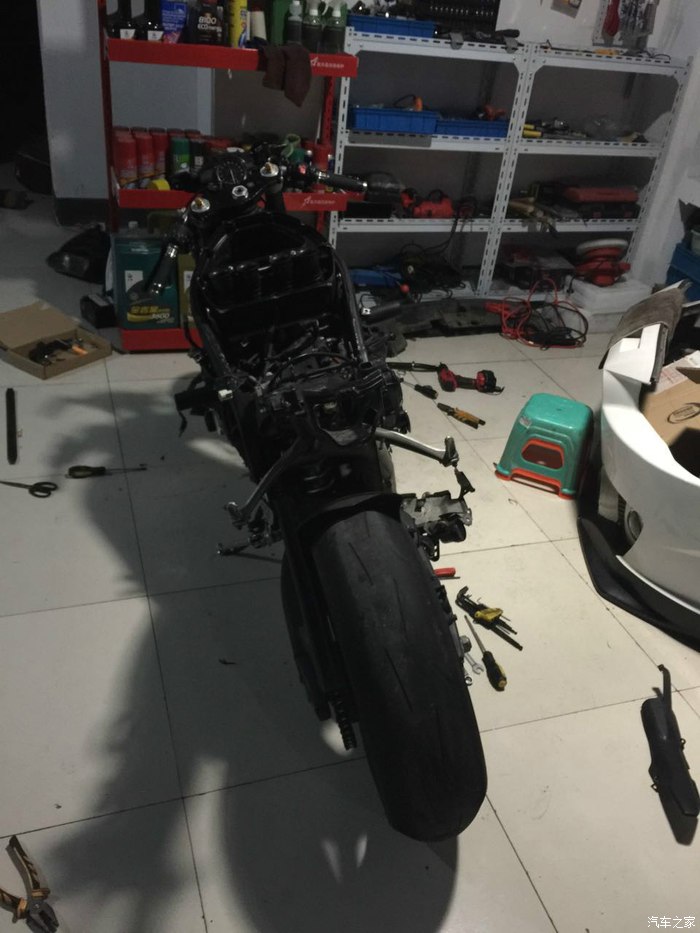

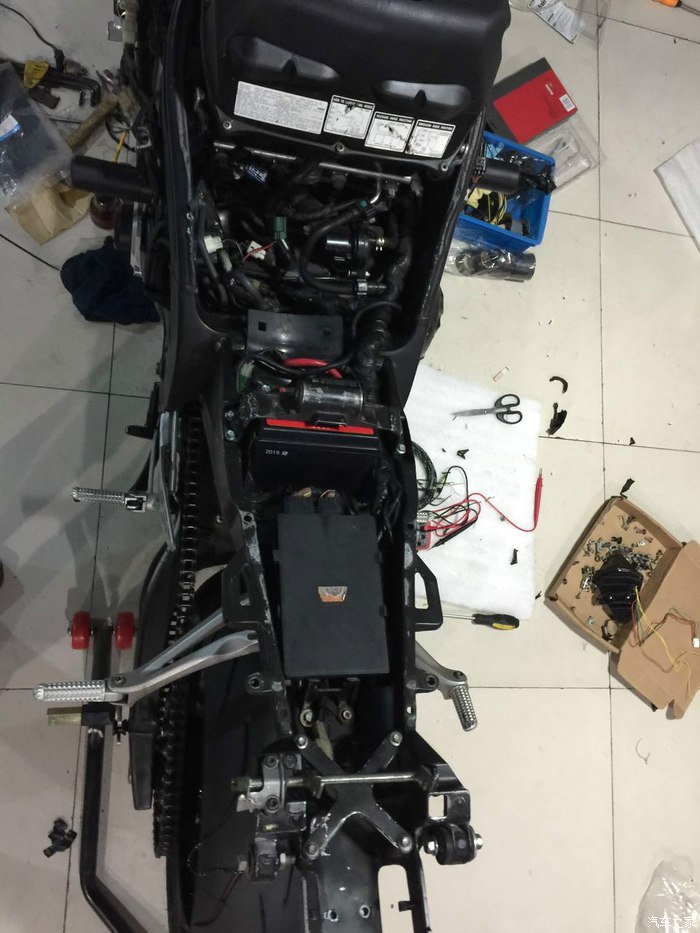

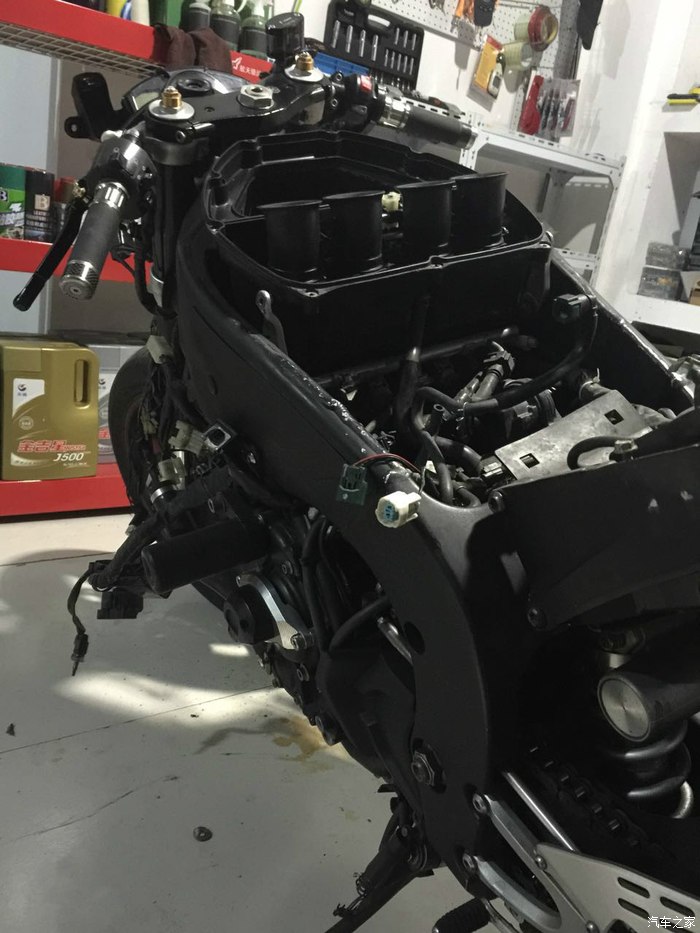

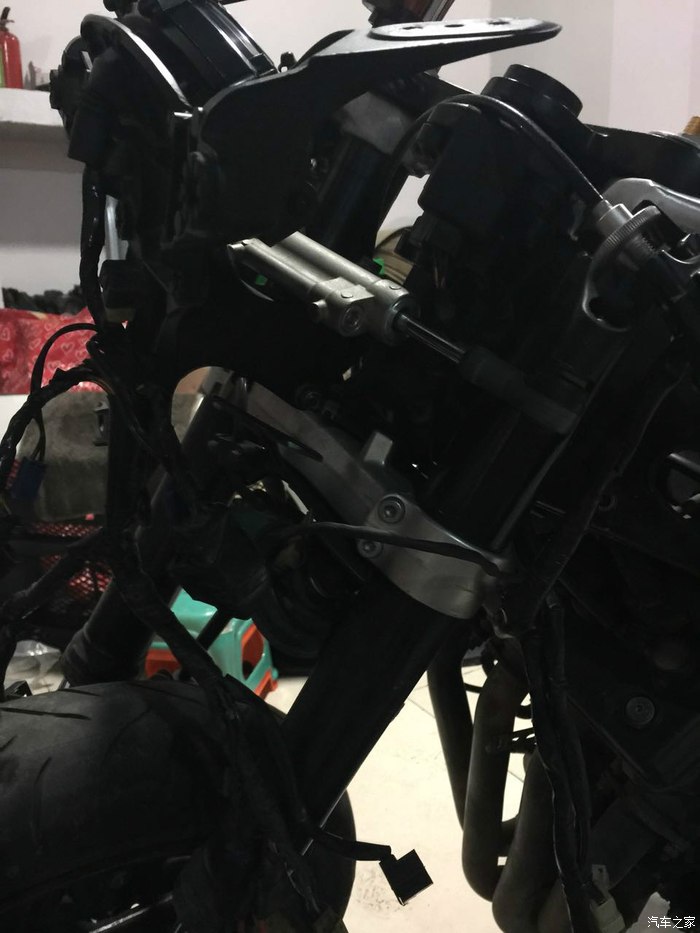

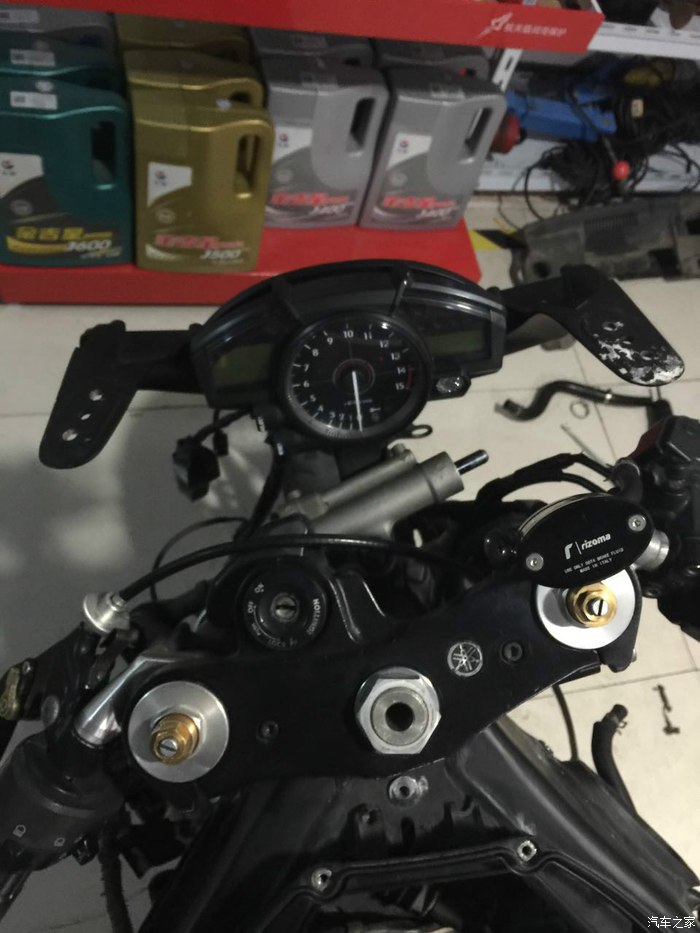

已经被我拆成了这样。目前，所需要更换的清单如下：

大灯。

维修支撑支架。

前后刹车盘。

前后刹车片。

可调牛角。

全车锁。

进气滤芯。

机油滤芯。

离合器片。

电瓶。

火花塞。

一套新的板花。

2015.06.10

因为很多配件需要购买，所以有一段时间的等段，这段时间，就是自己研究线路啊，然后刷刷架子，擦擦亮之类的活

然后今天购买了。速霸1000 10W-50的机油4L 一瓶。。。电装 防冻液一瓶。

貌似今天更新的不多，现在开始等货阶段了。

2015.06.12

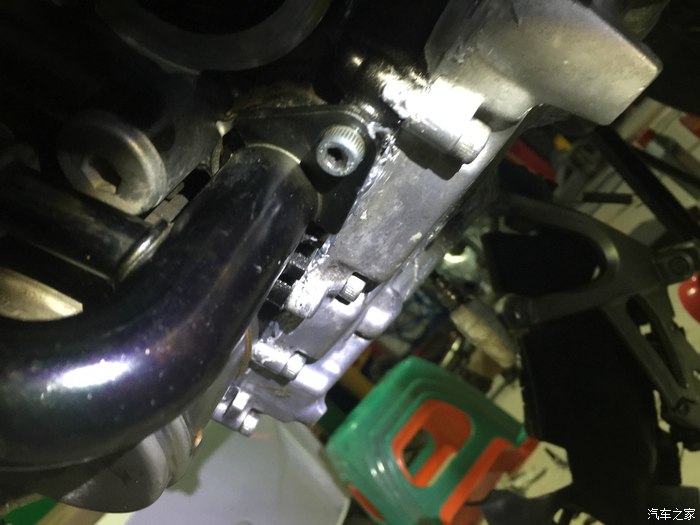

买的配件到了起车架，迫不及待的顶起来，昨天用化清把所有密封位置冲洗了下，发现油底壳一夜以后还是有漏油。

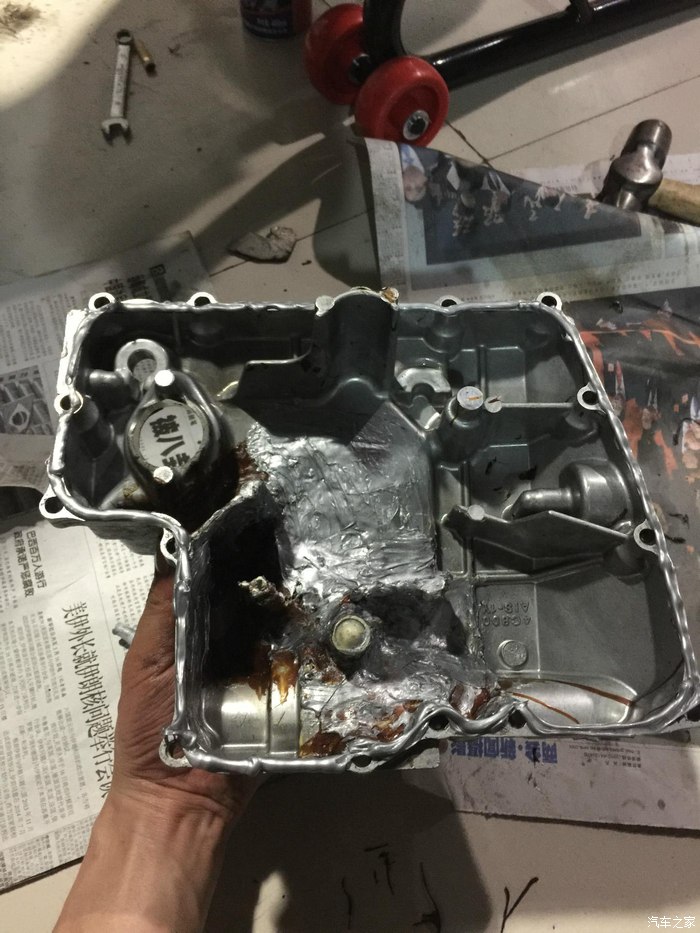

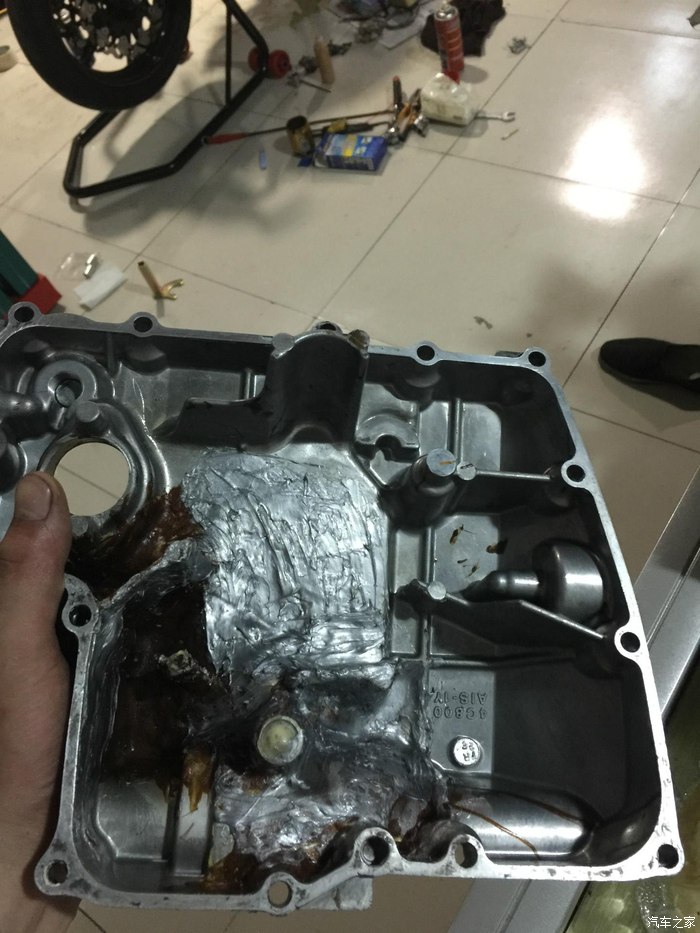

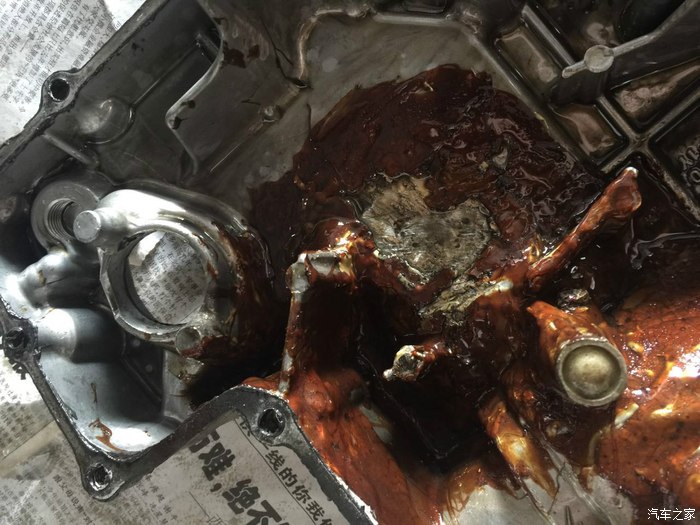

拆油底壳以后，看到了一个噩耗。。。

油底壳曾经被击穿过。o(︶︿︶)o 唉！！！！！！！！！！！想死的心，瞬间而生。

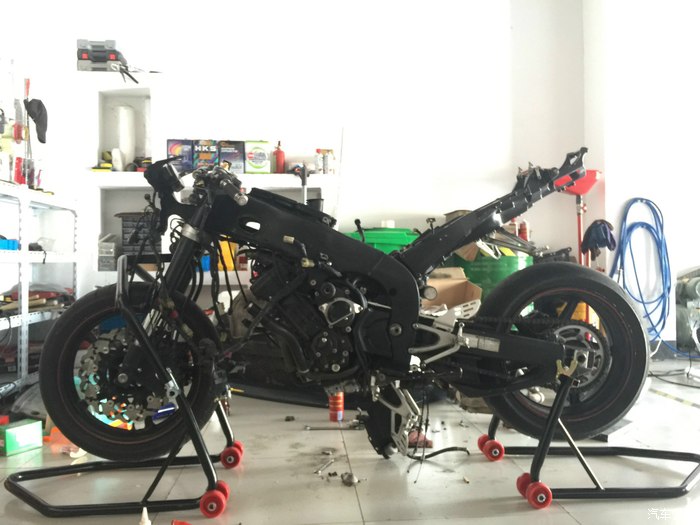

小R被顶起来了。自己没有起车架。就买了了个新的，反正以后保养总要用的，算是一次性投资把。

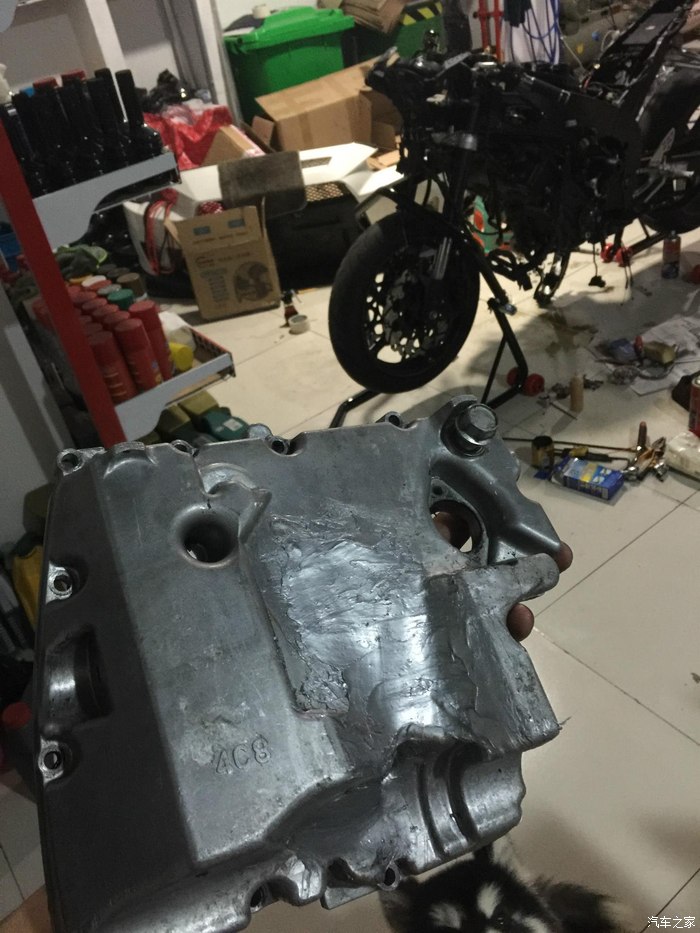

这油底壳，恶劣的不行了。

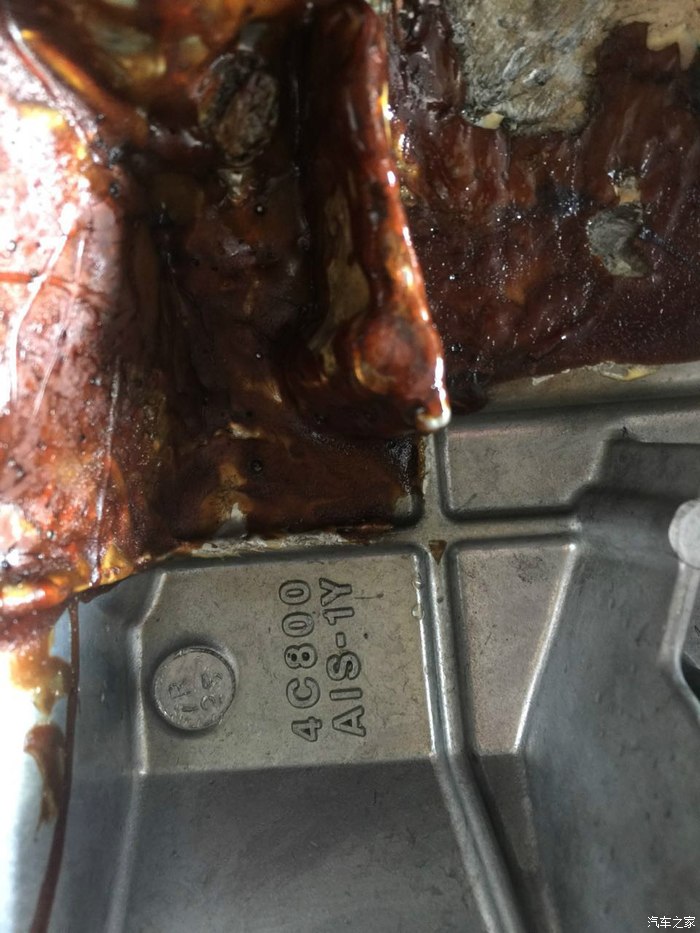

顺便提供给你们提供下08R1的油底壳配件号。

只能找二手件。o(︶︿︶)o 唉。要死了，很不开心啊。

晚点继续直播把。

继续直播，找了一下午，没找到油底壳，就只能想别的办法补救了。

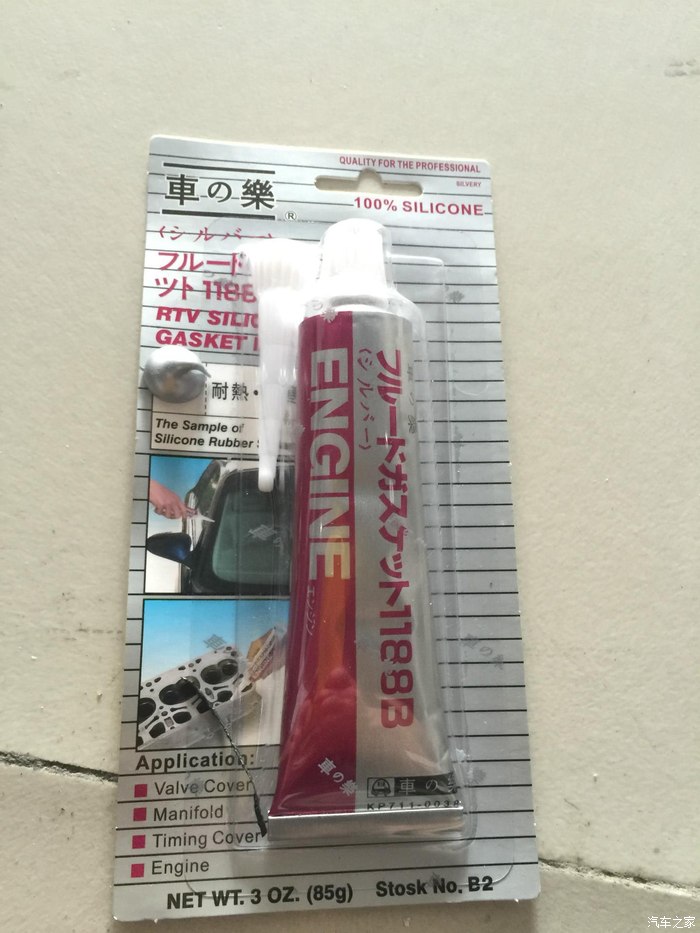

找到了这样的一个东西。

不知道行不行！！！！！！！！

这原来补的是啥JB东西！！！！！！！我都不想看了。

好把，自己动手，自我安慰把。

机油超过350度，这密封胶就融化了。。。。。

里面也冲干净，然后直接上，24小时时间的固化。直接上去把。

然后，我把机油窗也洗干净了了。为了以后方便看到。

关于油底壳的上法。我还是想对自己DIY的车友提醒下。

一定要间隔上螺丝。1个间隔一个，最后一次性上紧，这样比较保险一些。

好吧继续翻新。

2015.06.13

没有到的东西太多了，可是我又根本停不下来。期间还要完成车友的单子，心累了。。

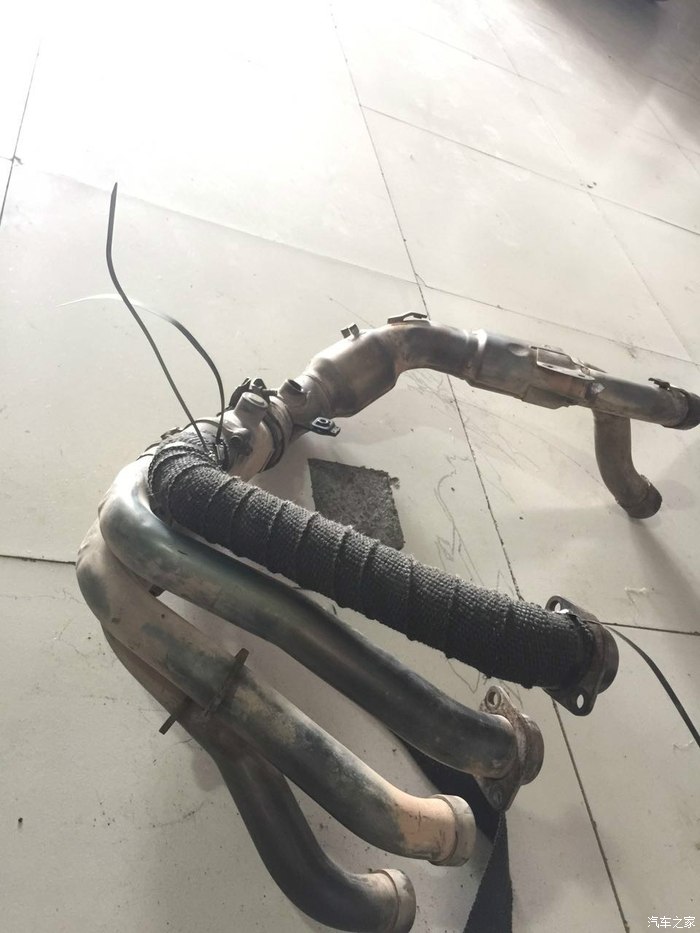

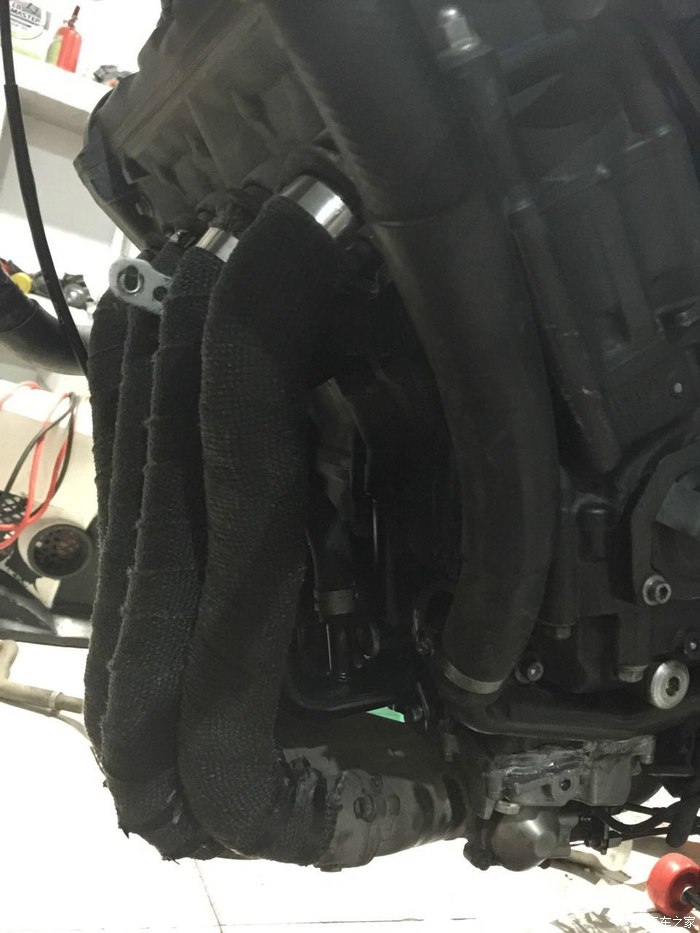

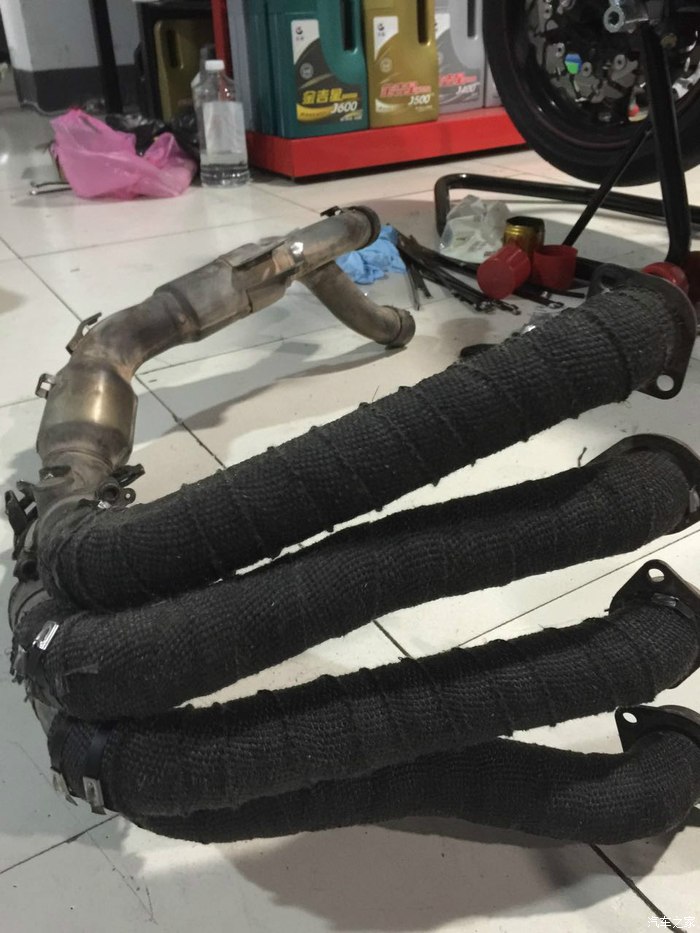

被R1的排气管砸了，手指全部内出血。为了包芭蕉，玻璃纤维全身都是，又疼 又痒。

但是，乐在其中啊。。。

自己包的，不好看，也没办法。

明天应该有新的配件到了把。配件，你赶紧来把。我的大刀早已饥饿难耐。

2015.06.15

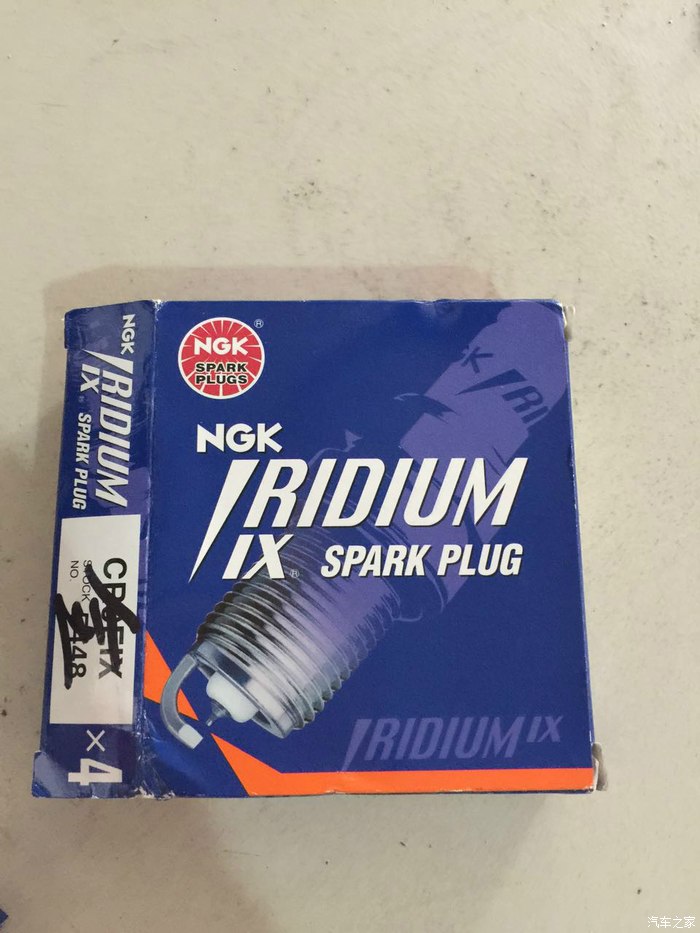

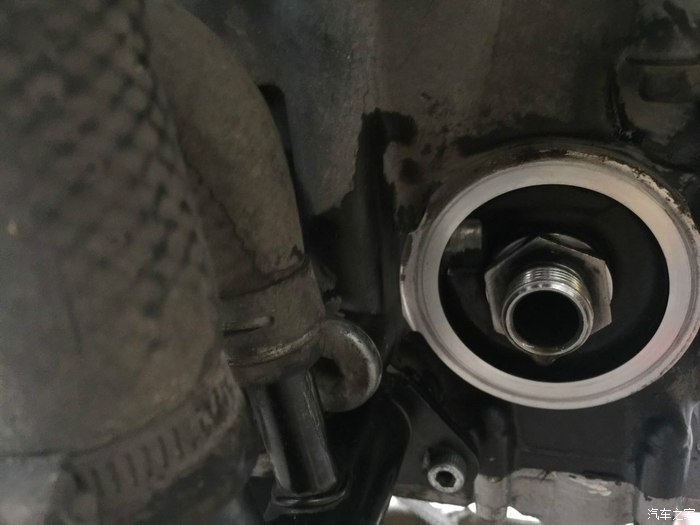

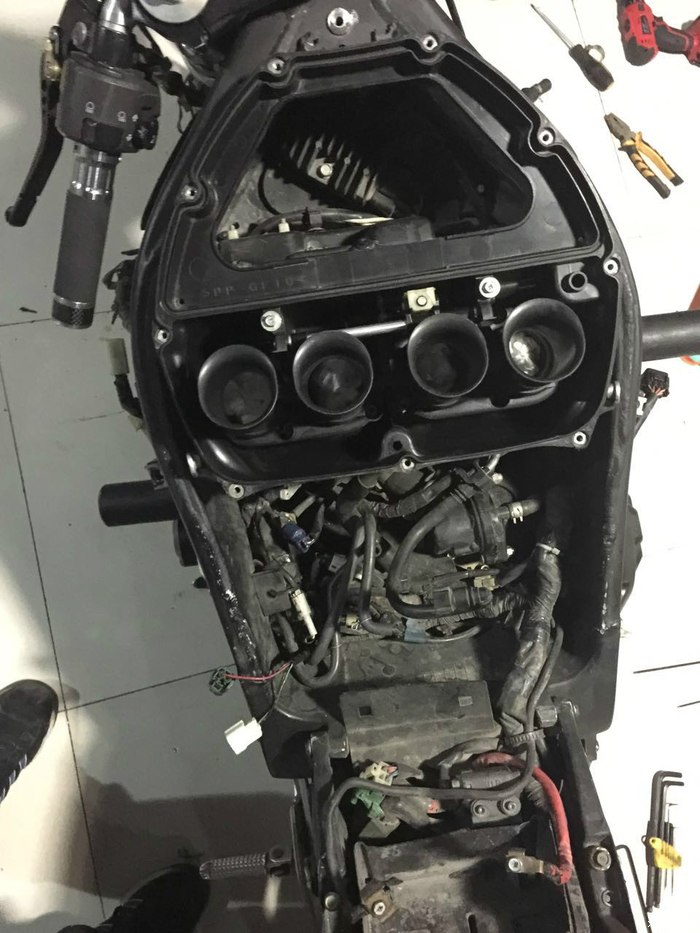

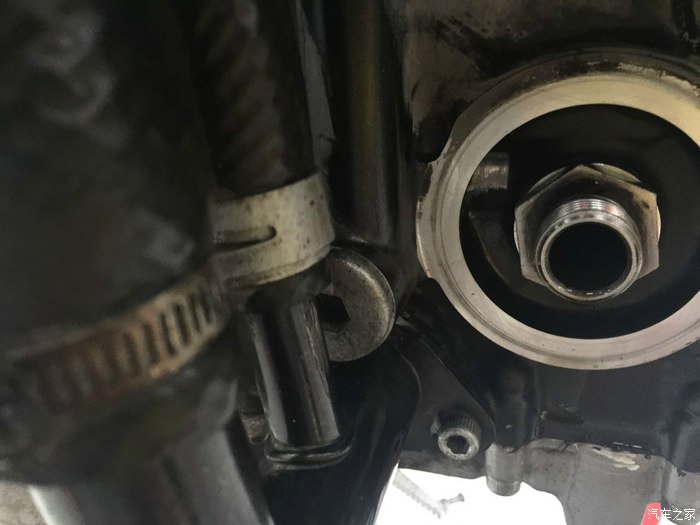

新的机滤到了，空气滤芯也到了。火花塞也到了。

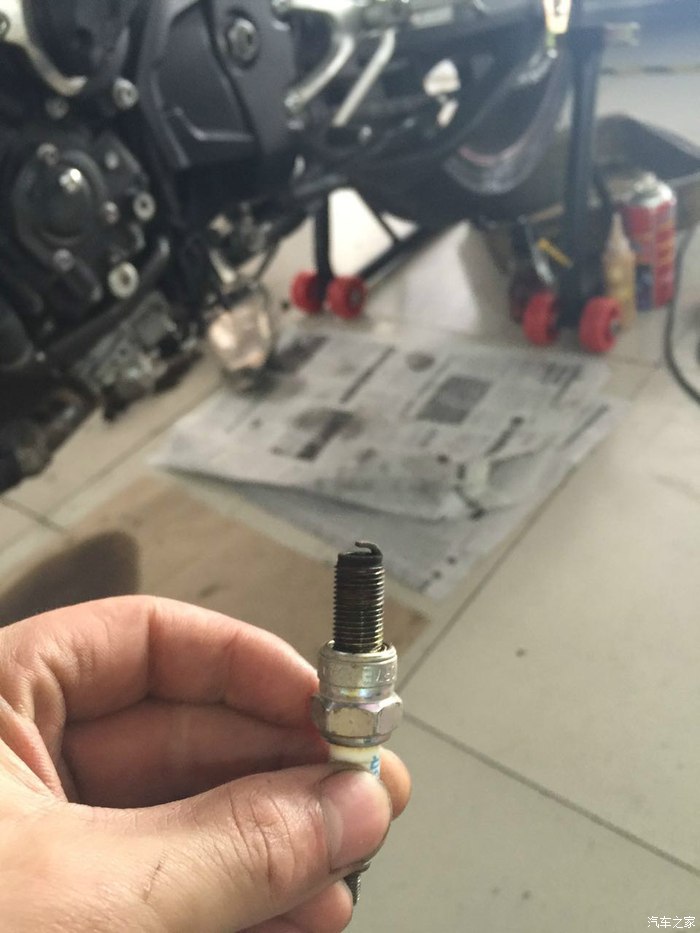

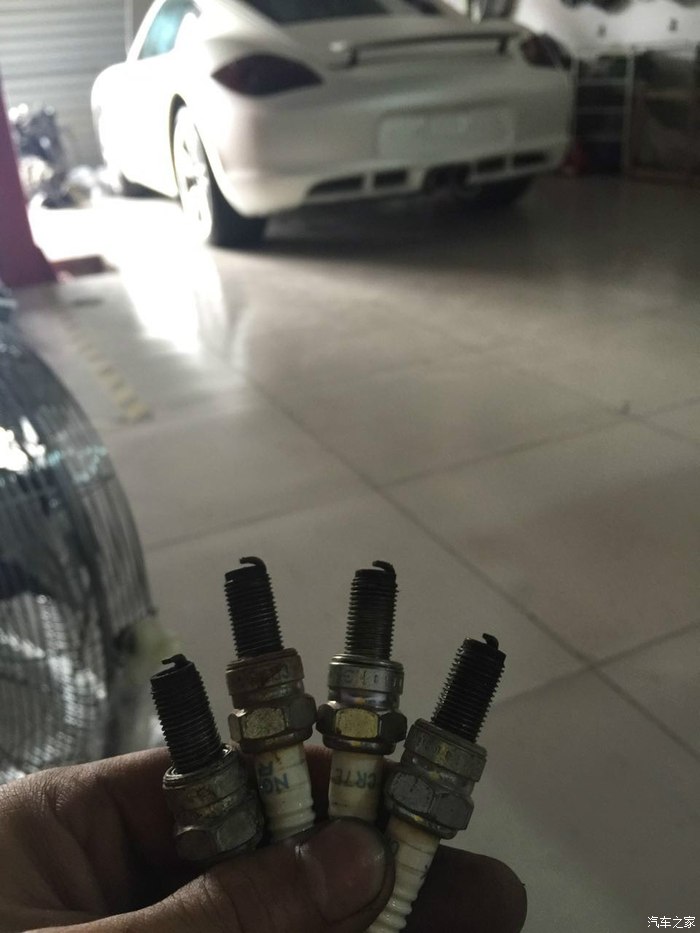

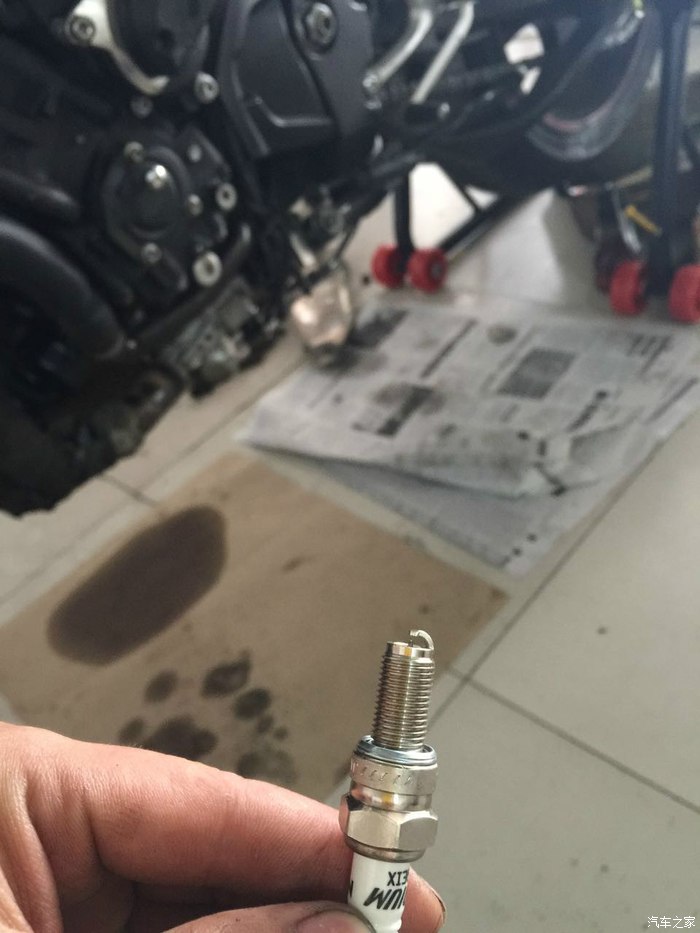

这原来的火花塞也算是开出本钱了把。！！

这原来的火花塞，塞呢，尼玛！！！

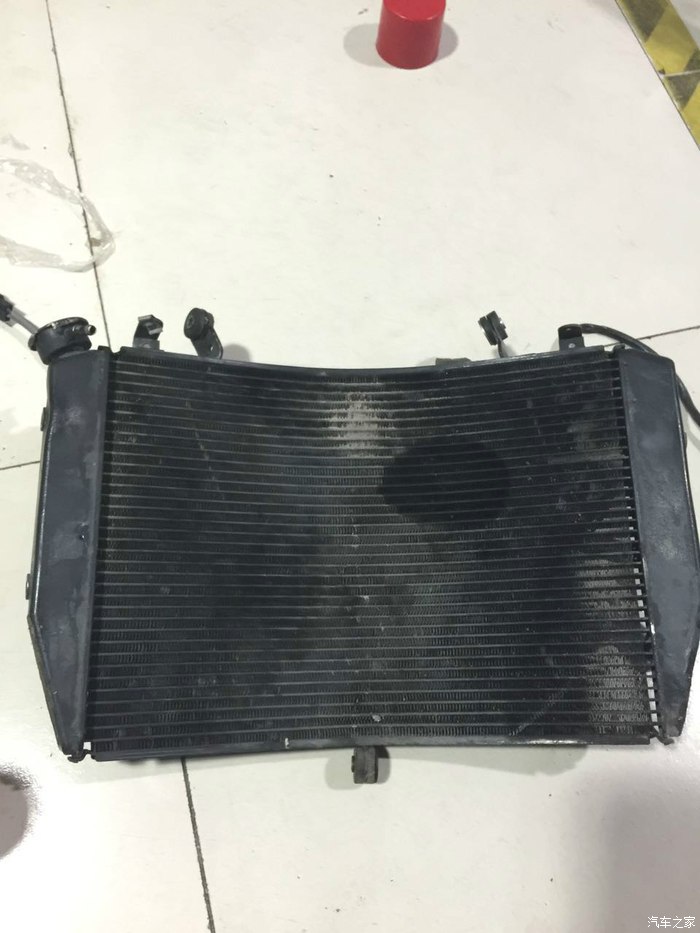

水箱也安装回去了。

然后今天轮毂和拆了，卡钳拆了。新的刹车片到了。

不过轮毂还在翻新阶段。暂时还没办法上图。

不过这几天东西都到了，好期待，好期待。

2015.06.16

大灯到了。感觉不会很亮，国产的质量也就那样把。不过便宜啊，灯泡都是H7的，换了。（灯泡继续订货中）

排气管一边的隔热板不是原厂的，看着不爽。买一个新的，又几百出去了。（还没到)

尾灯，熏黑LED（这个也是必须的东西的）

转向灯LED，还没到。真惆怅。

油箱碳纤维保护板到了。做工还行。

起车钉，某宝买的，感觉不值啊。。。。6MM的螺丝完全就足够使用了。才几毛钱。

继续煎熬的等货把。

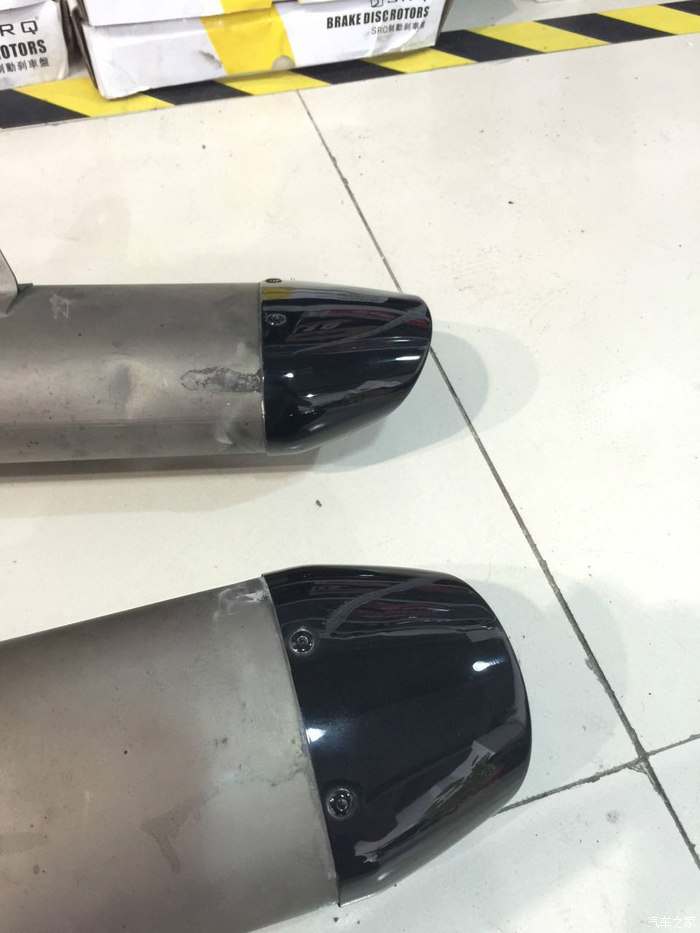

排位围嘴已经重新烤漆了，翻新完毕。没钱用改装的排气啊。。。

好了，现在只能继续的等配件啊，等过程啊！！

等，等灯等灯！！

2015.06.18

暴雨的三天，我啥都没办法干了。东西也有很多快递延时了。

在这里感谢每一个快递公司的快递工作者，你们的风雨无阻成就了很多人的期待。

然后离合器片到了，我准备换这个东西。

感觉还是很好拆的。

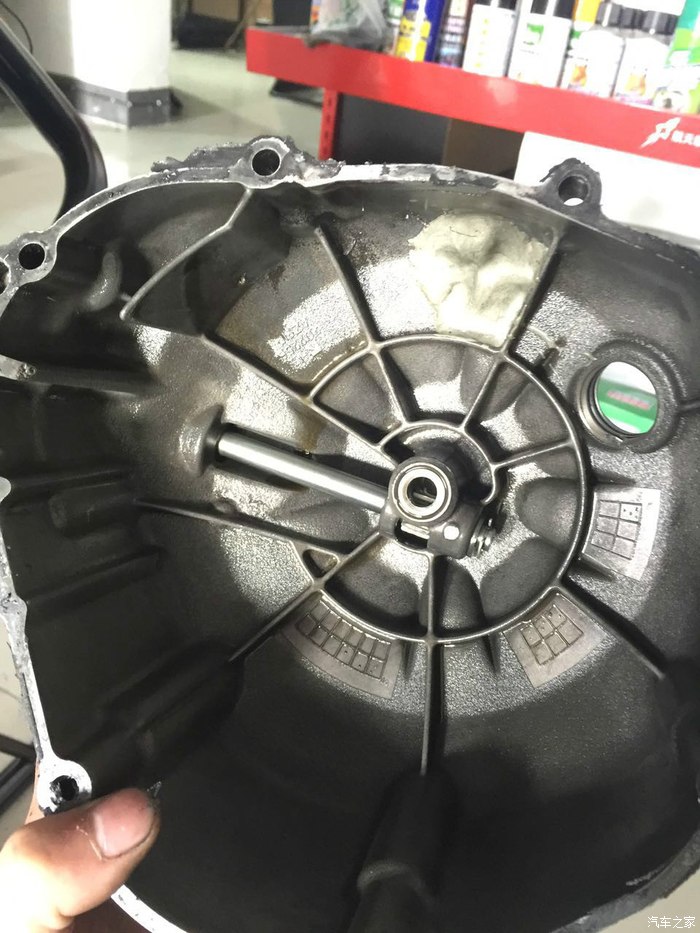

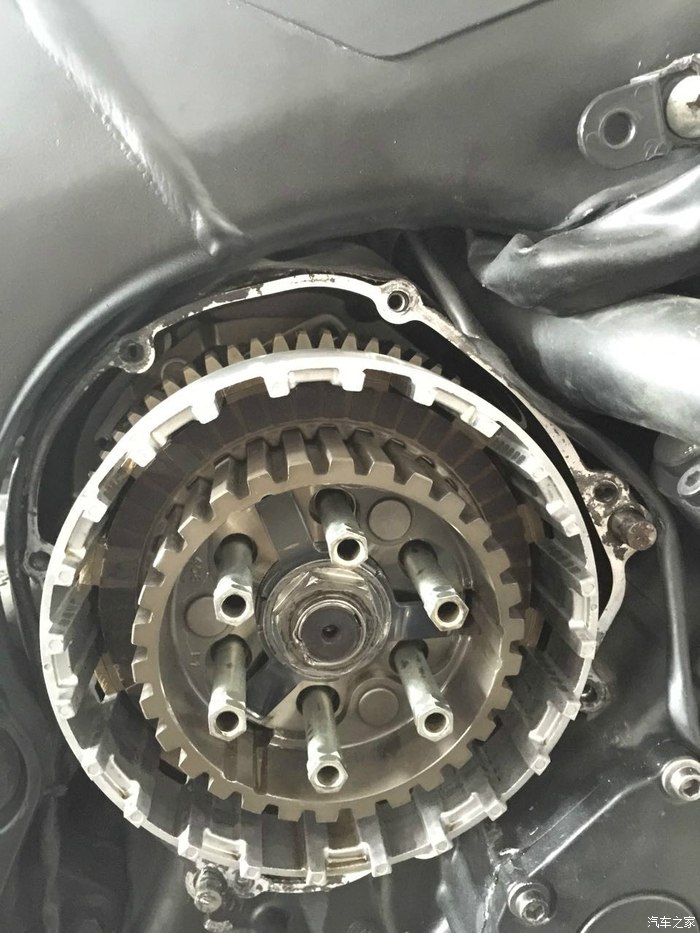

边盖拆了以后就是这么个东西，感觉不难啊。

6个十字螺丝拆了就可以继续了，不过我选择了用套筒，因为这样不容易滑牙。

没有必要用到扭力扳手的，我全部人工上紧。

我太怕这些螺丝滑牙了。

我感觉我的边盖都是不完整的，真是R了狗了。

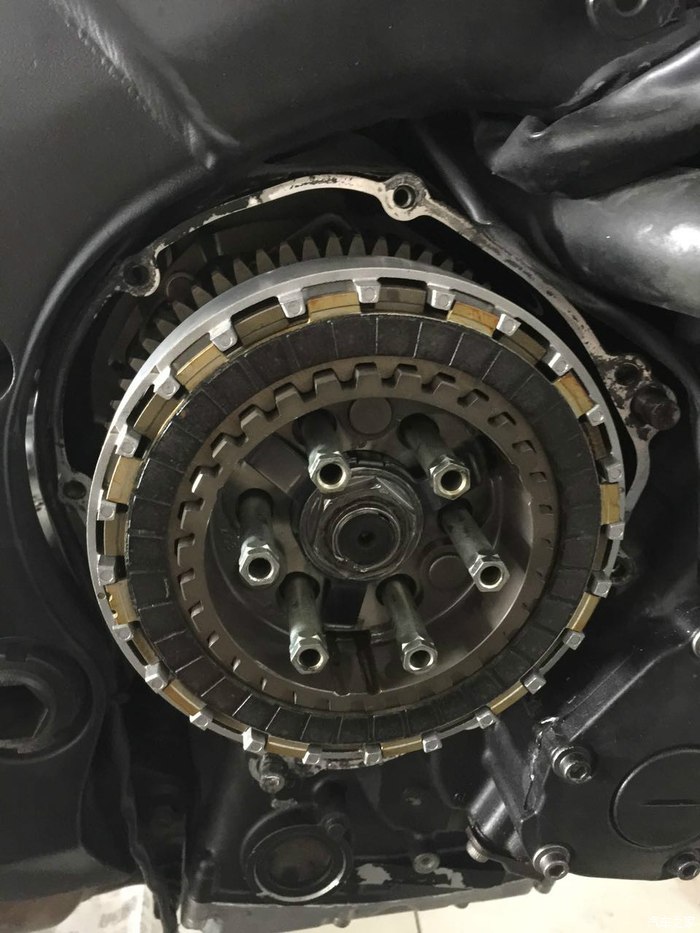

拆掉以后就是这样的。一看就是国产的，算了无视。

继续柴进以后。

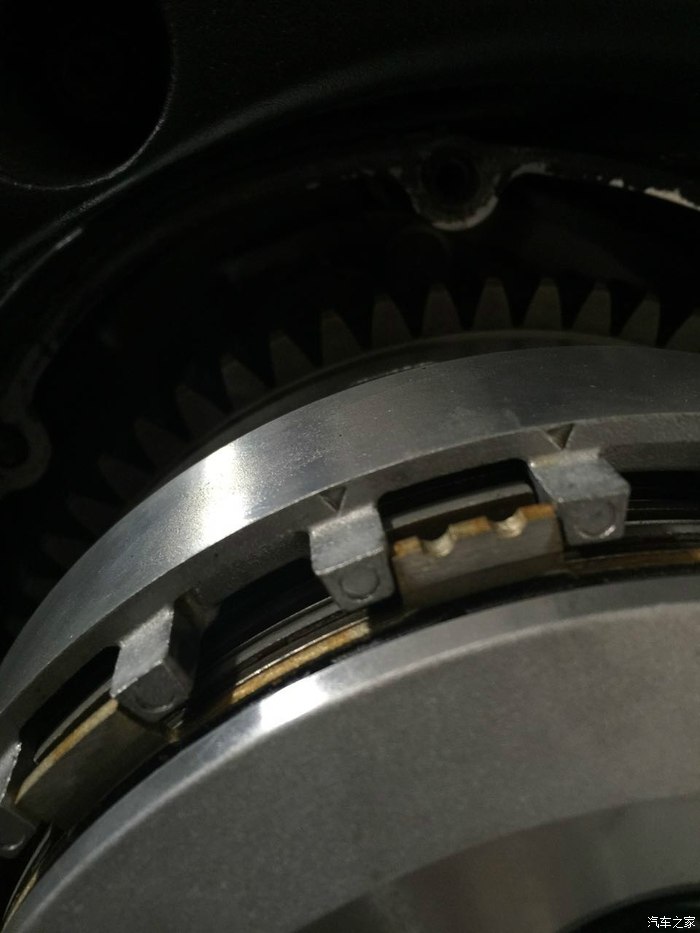

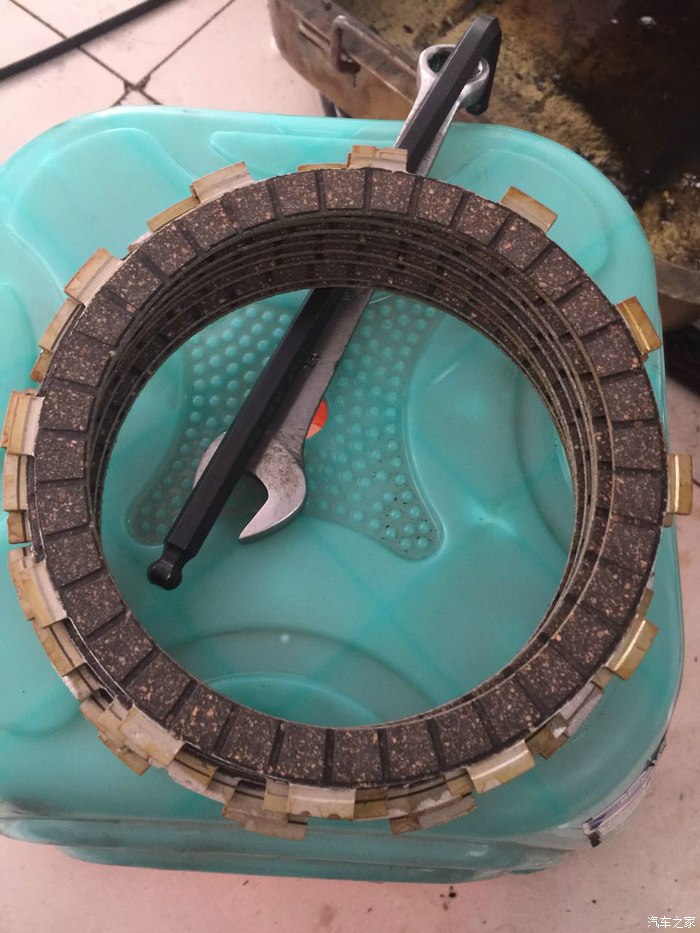

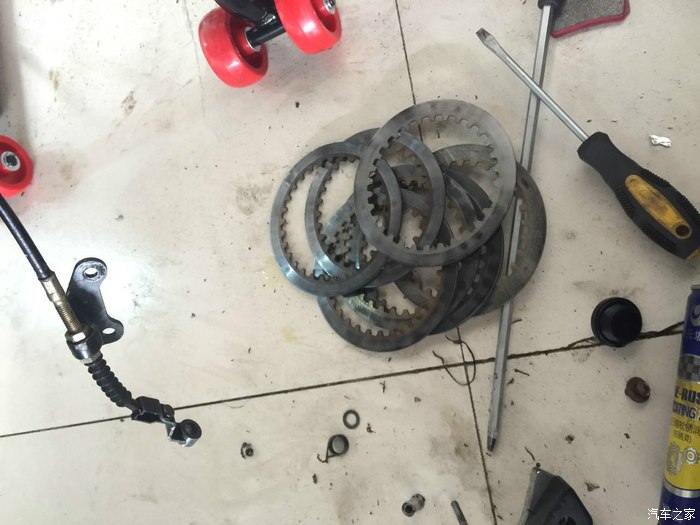

拆下来6个垫片，不知道具体作用，但是后面的都是原厂的，磨损不是很大。虽然买了8片国产离合器片。

但是我始终感觉原厂的还很好，那就继续使用原厂的把。

然后我继续一片片的安装回去。

我很想知道，离合器片都是安装在这个牙齿里面的吗？

然后重复一些动作，完成。。。

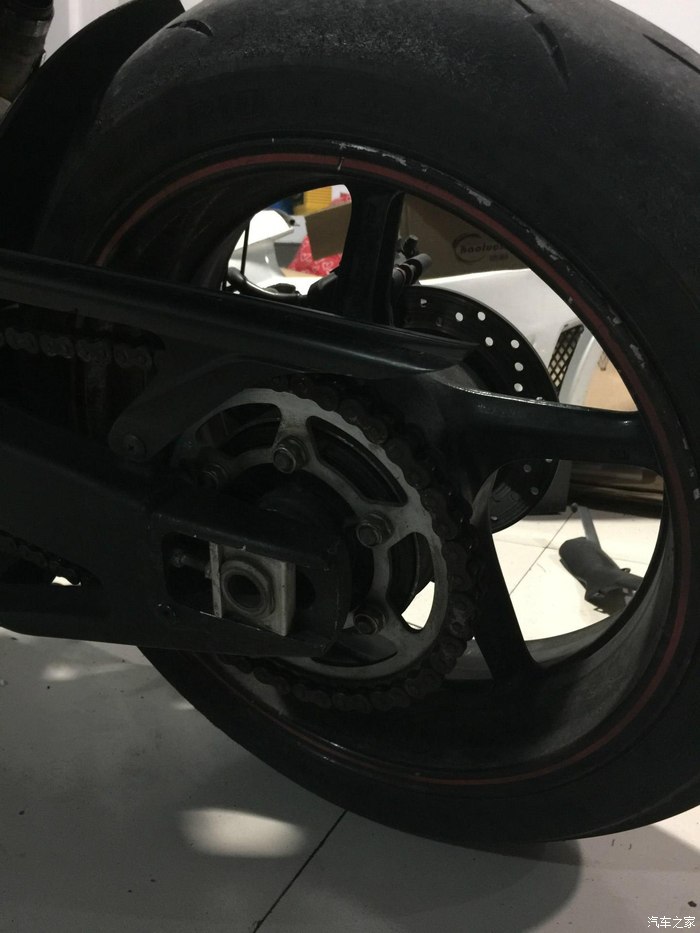

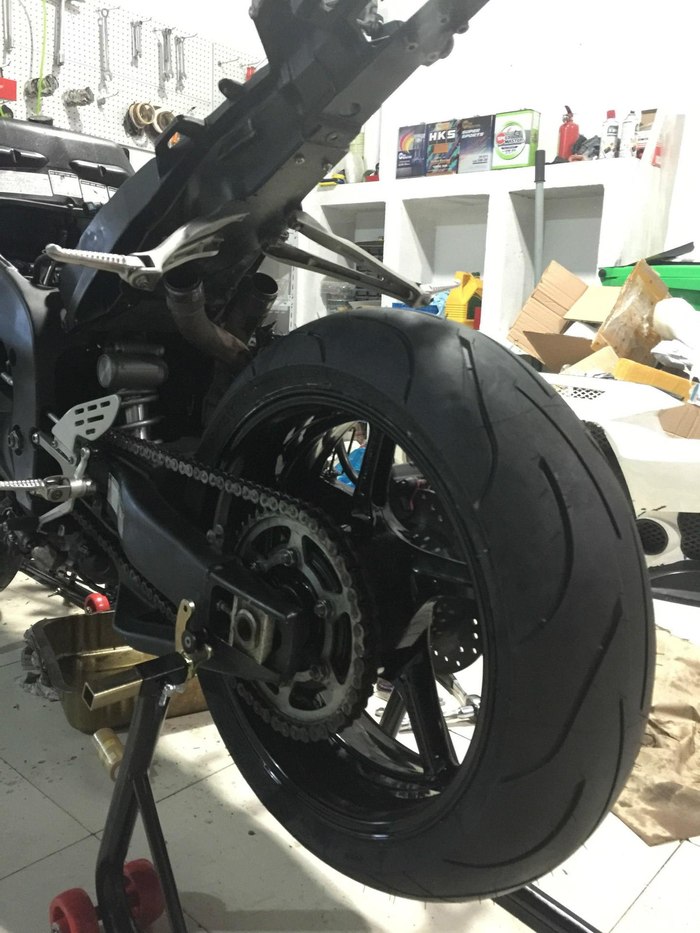

轮毂的翻新工作也OK了。还是选择了黑色的轮毂。

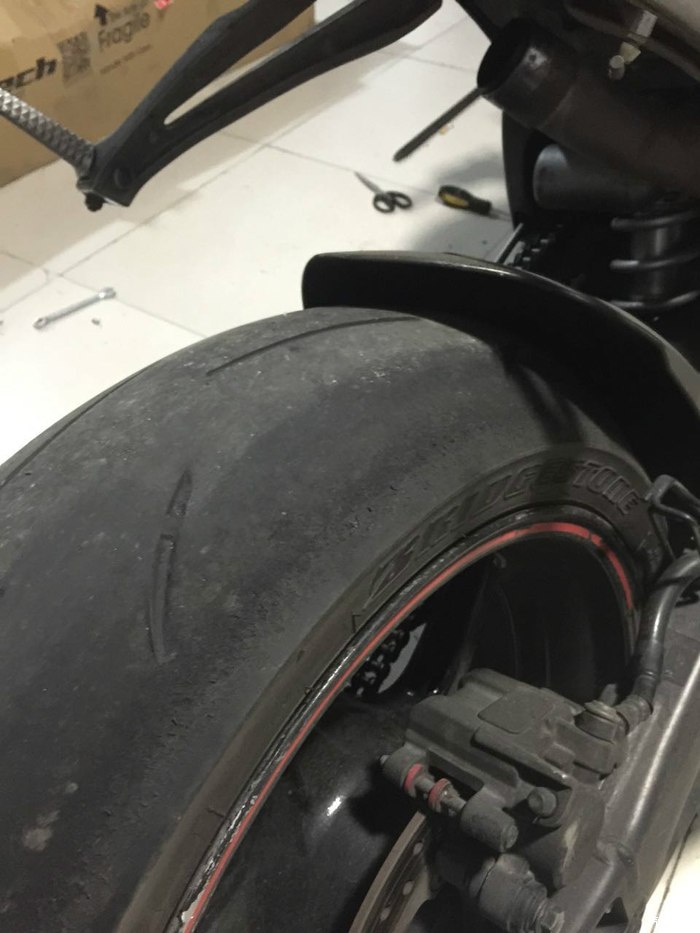

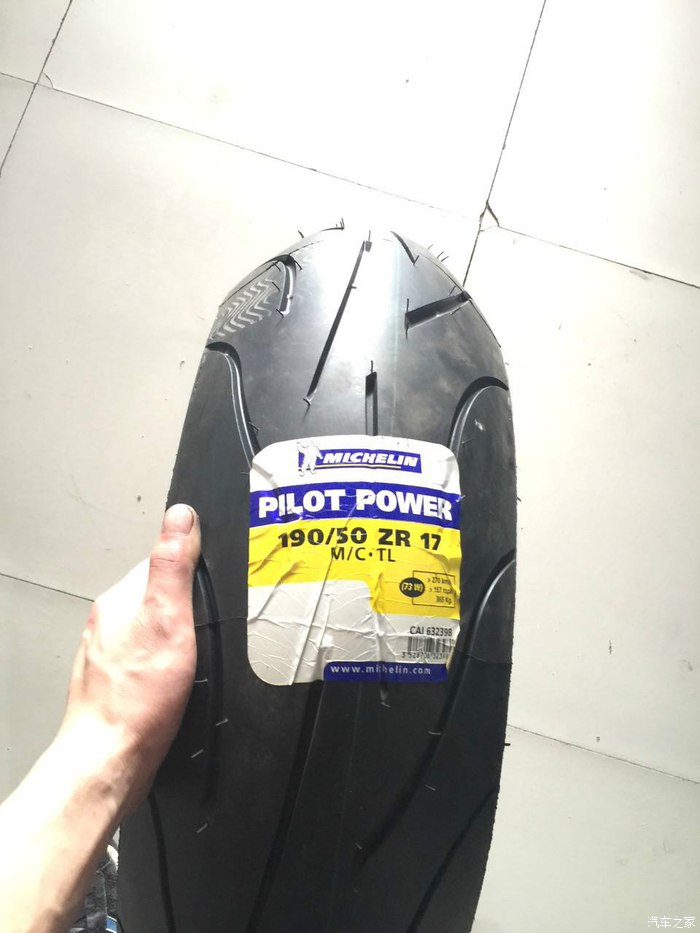

前轮胎还能开，别浪费，后轮买了新的。

关于上轮毂和轮胎，我发现，是意见很细心的操作。有兴趣的车友可以自己琢磨琢磨，我反正用了4小时才安装好。

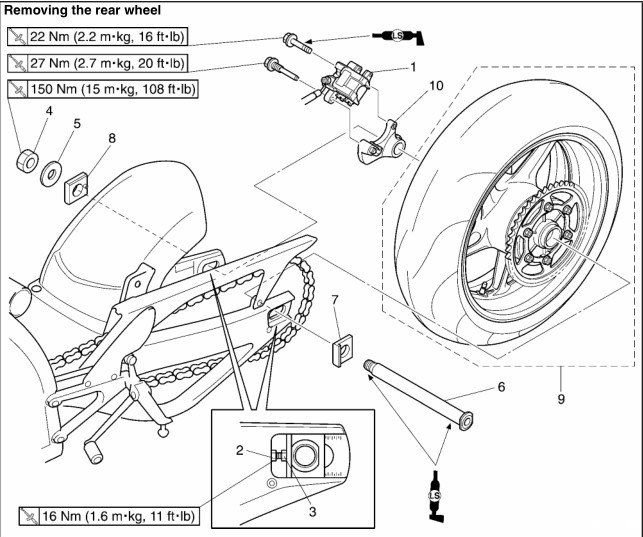

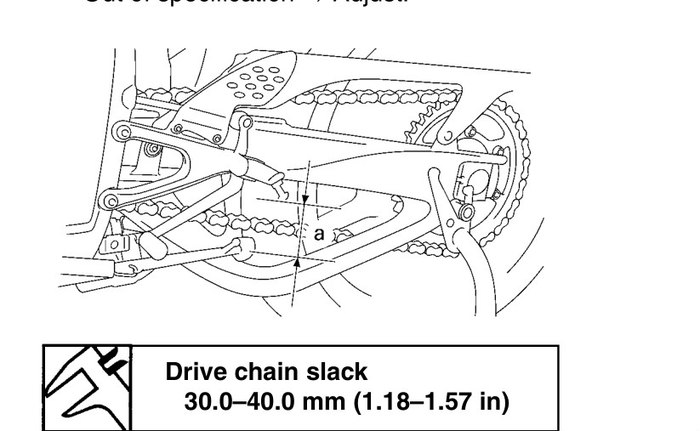

然后在这里送上几张张，我感觉你们会用到的东西。

希望对你们有帮助。

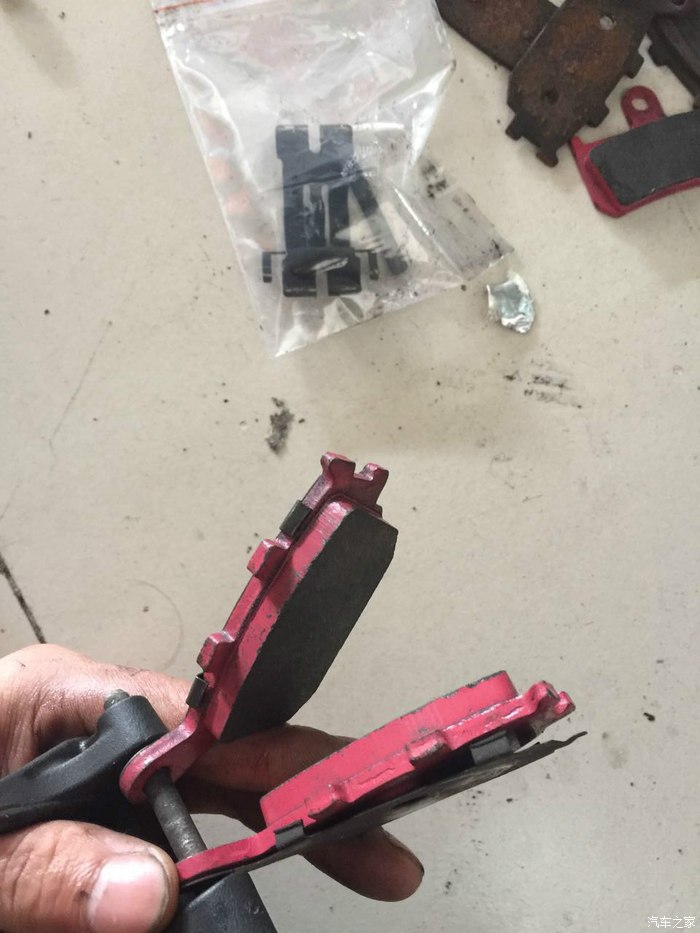

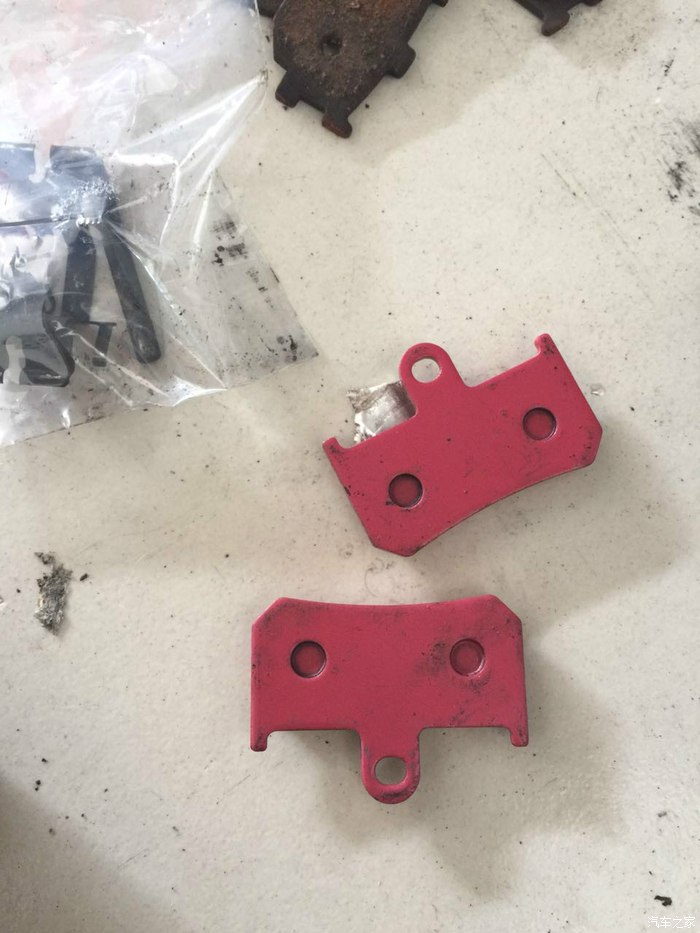

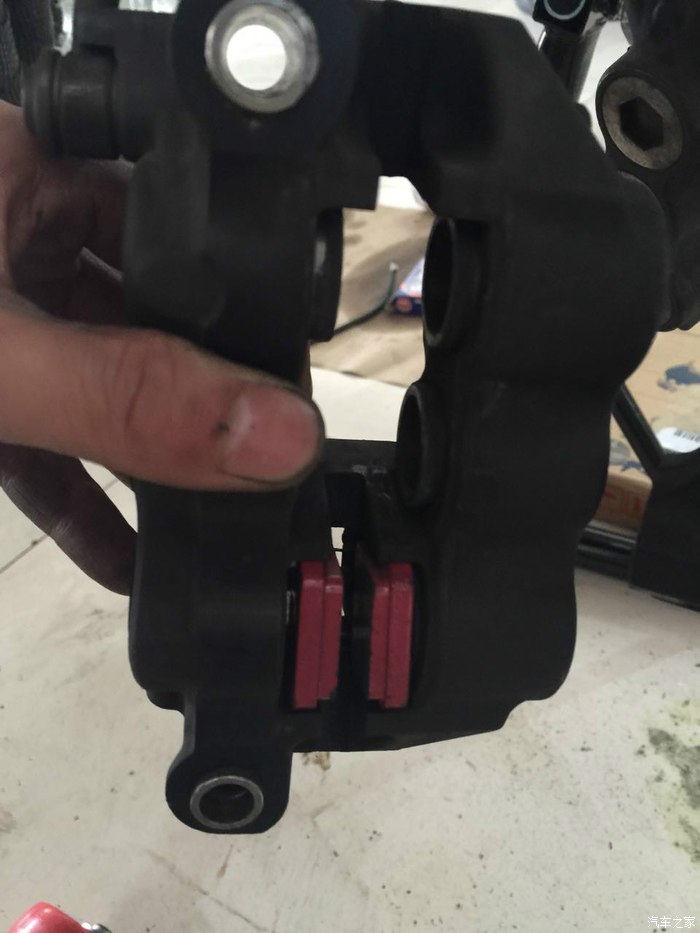

然后继续，开始搞刹车片。

前轮还是6活塞的哟。。。

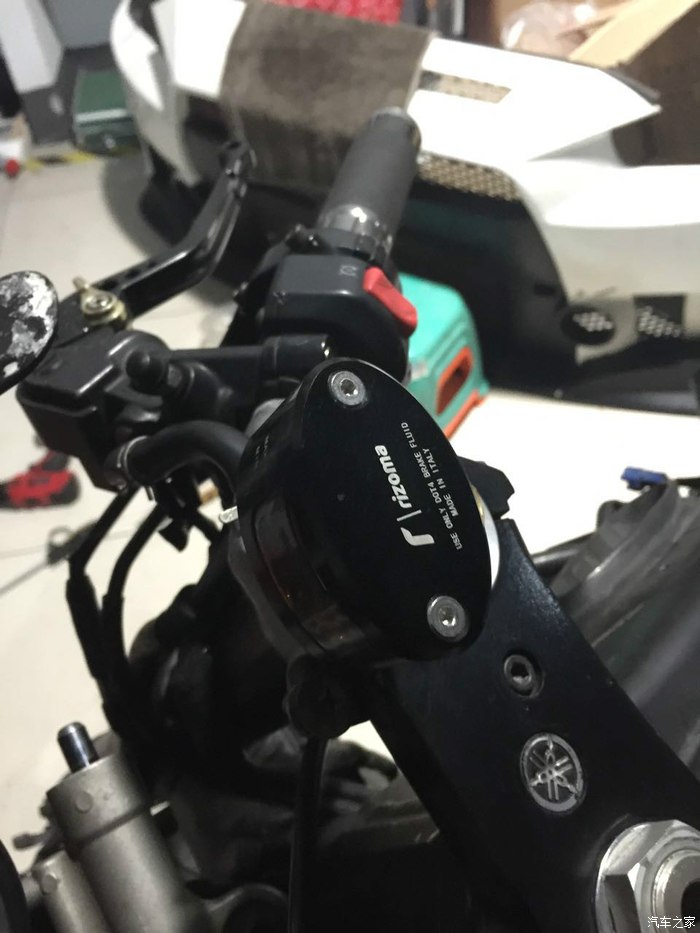

刹车油，我用的是motul 3&4.原厂维修手册上，也是推荐DOT4。

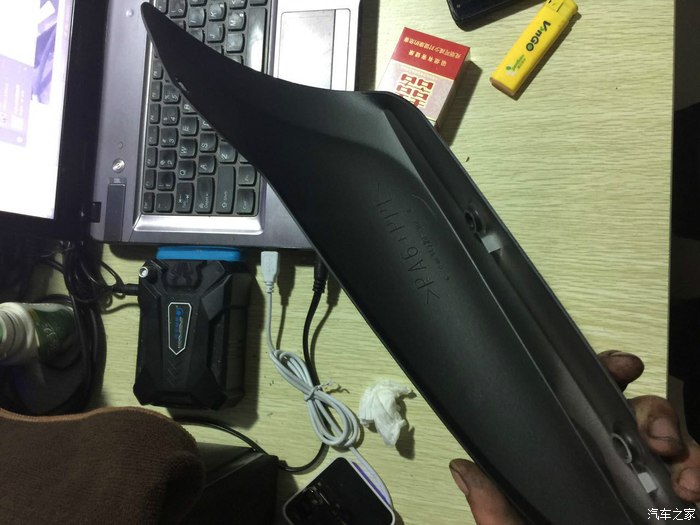

我发现，我的排气隔热板有一块不是副厂的，我前面有说过吗？

不管了。

我买了一个新的。

好，OK。暂时到这个进度

目前完成进度已经到百分之65了。

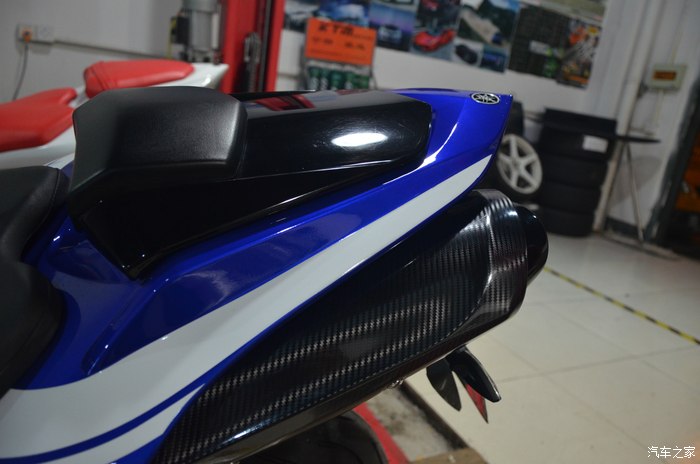

一个帅气的屁股收尾。

2015年6月22号-2015年6月24号

所有的收尾工作用了整整二天。但是兴奋，必须是兴奋。

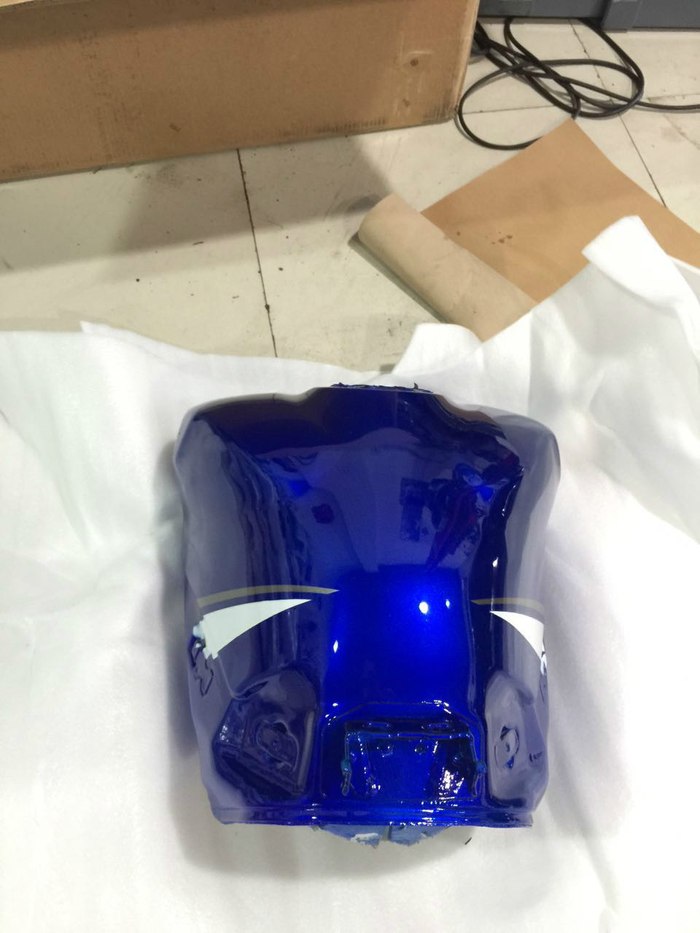

旁边这一大箱子的东西，就是我新的板花。

板子是淘宝买的，油漆是自己厂里做的。不知道好不好，期待效果把。

在这里提醒各位：

在安装板花以前，必须点车，检查所有的部件。防止一些无用功的活出现哦。

油箱安装上去，点车，确保所有的部件多运作正常。就OK了。

我油箱安装上去以后，发现了一些问题。各位也可以注意下。

1.水箱管子是否破裂和漏水。

2.离合器拉线位置是否正确。

3.排气头段是否漏气

4.油箱管子卡箍是否上紧。

特别注意：如果有接线的朋友，千万不要有任何裸露的线头。防止电瓶上去就烧线。

以上步骤都完成以后，可以开始安装工序。

安装的工序由前向后。

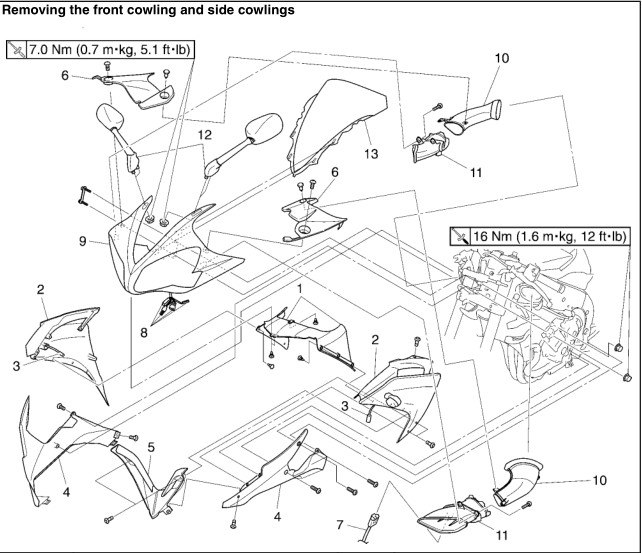

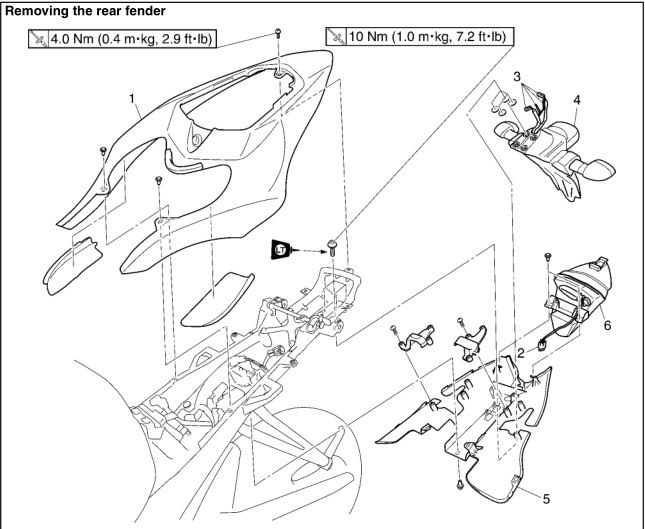

首先，我在给你们几张分解图，因为我也是自己研究的装，所以，没拍什么照片。对不起。

这二张是解析图，可以更好的帮助到你们安装，具体那里不会的，可以留言告诉我

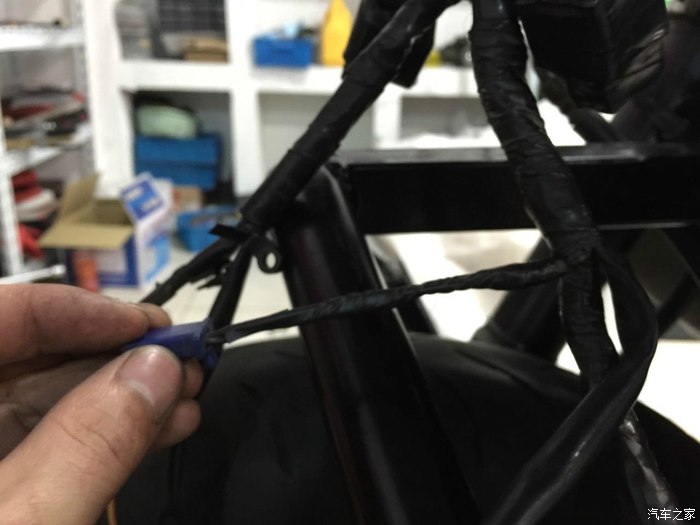

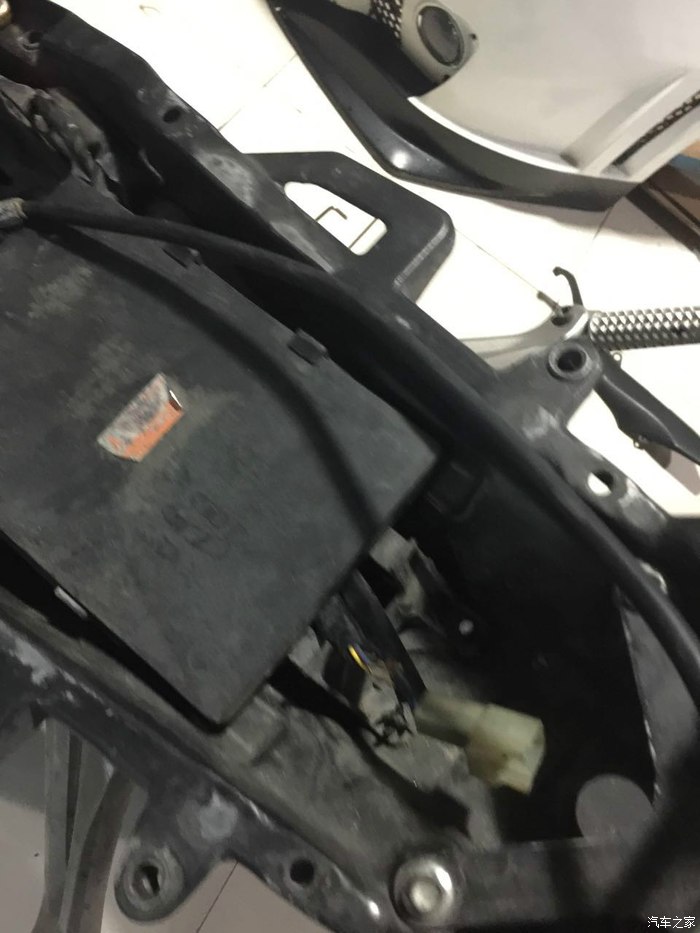

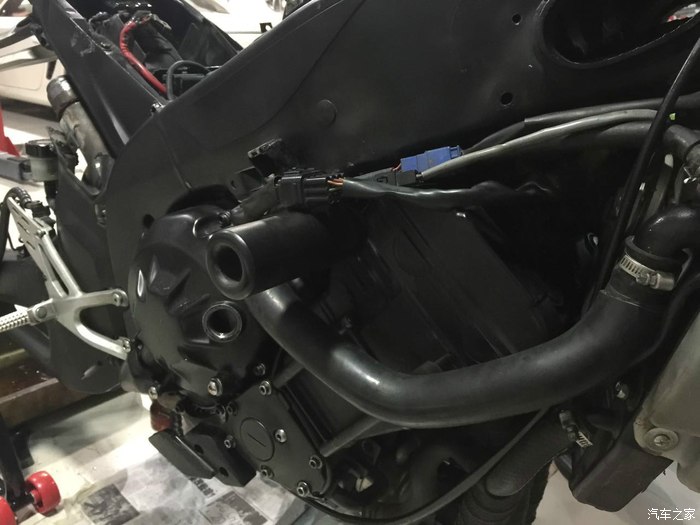

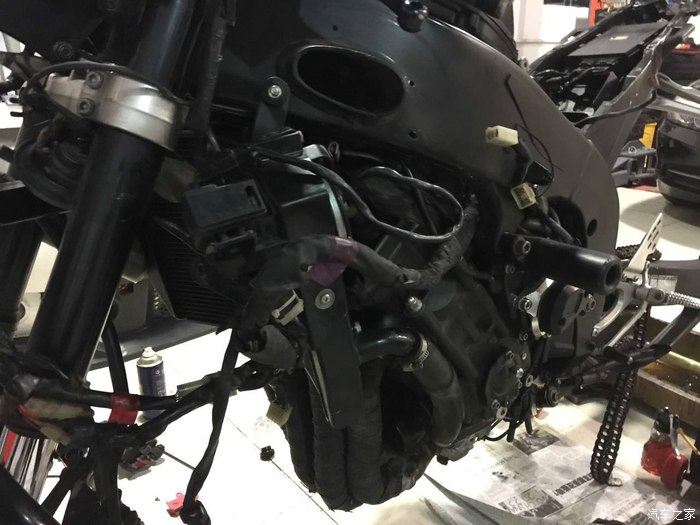

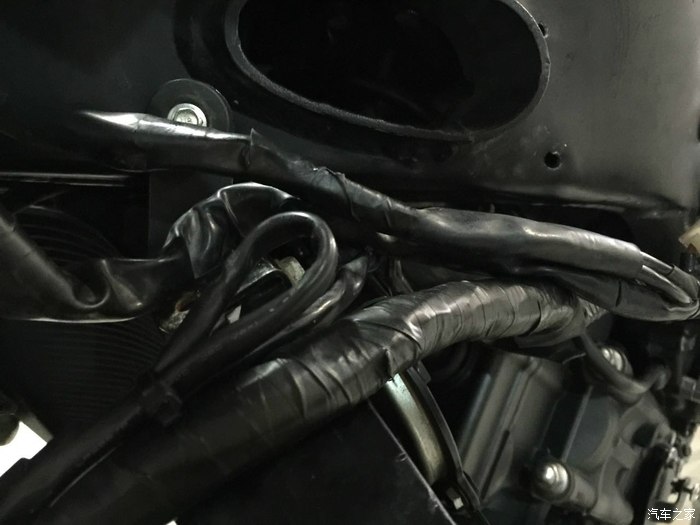

然后，我强迫症，把所有的线路都重新包了一次，顺便检查，松动和老化。

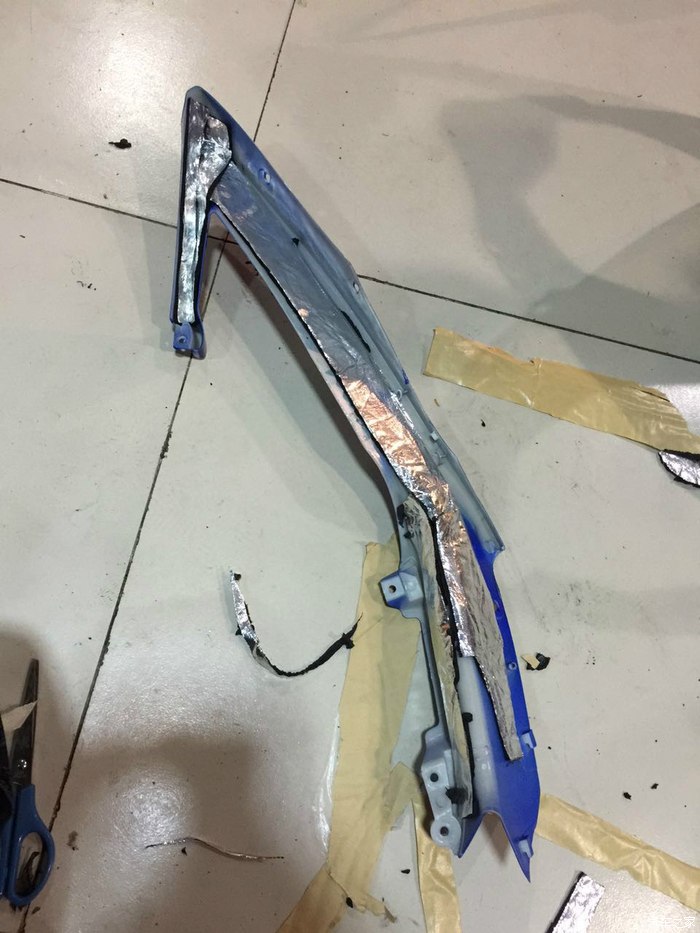

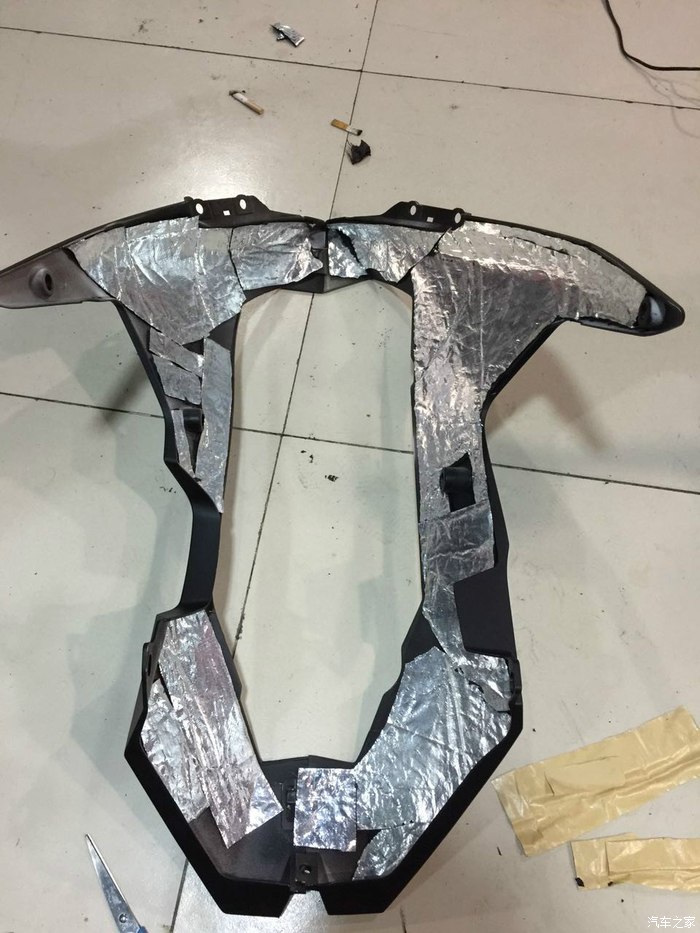

对所有的板花也进行了一个隔热处理。

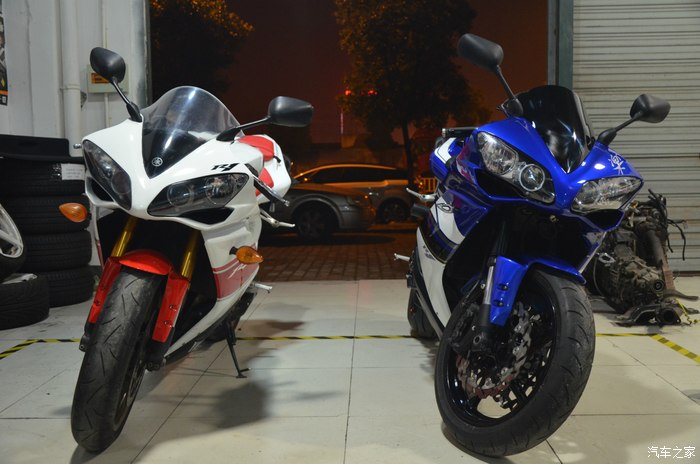

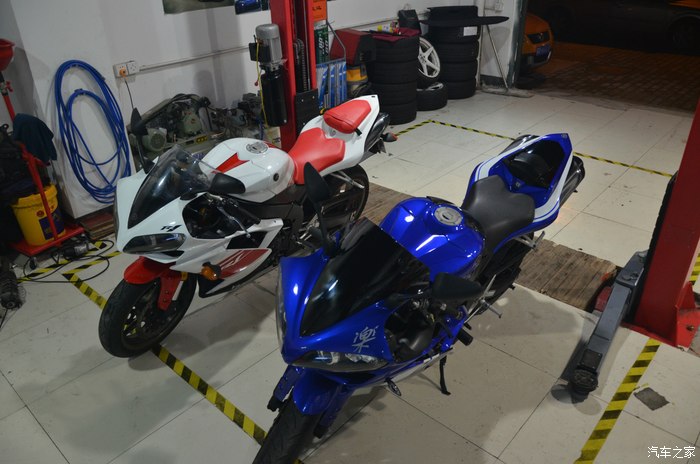

为了防止自己安装时候出错，又为自己兄弟接了同期的R1，在买了一个R1的模型，进行核对。

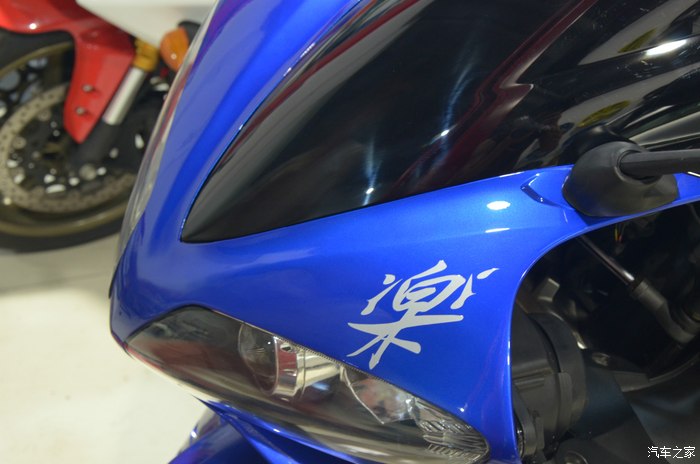

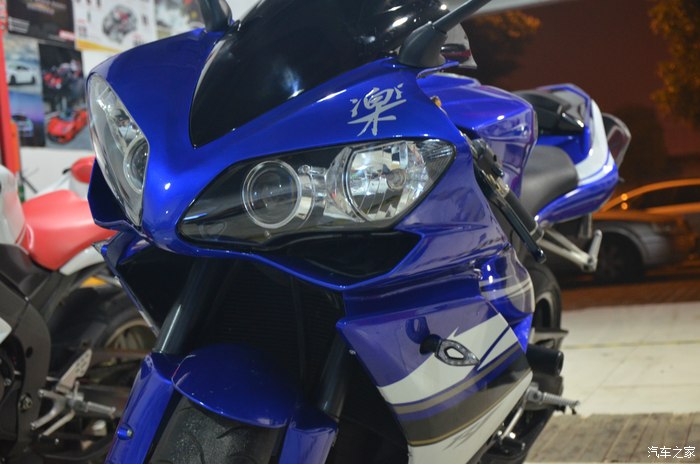

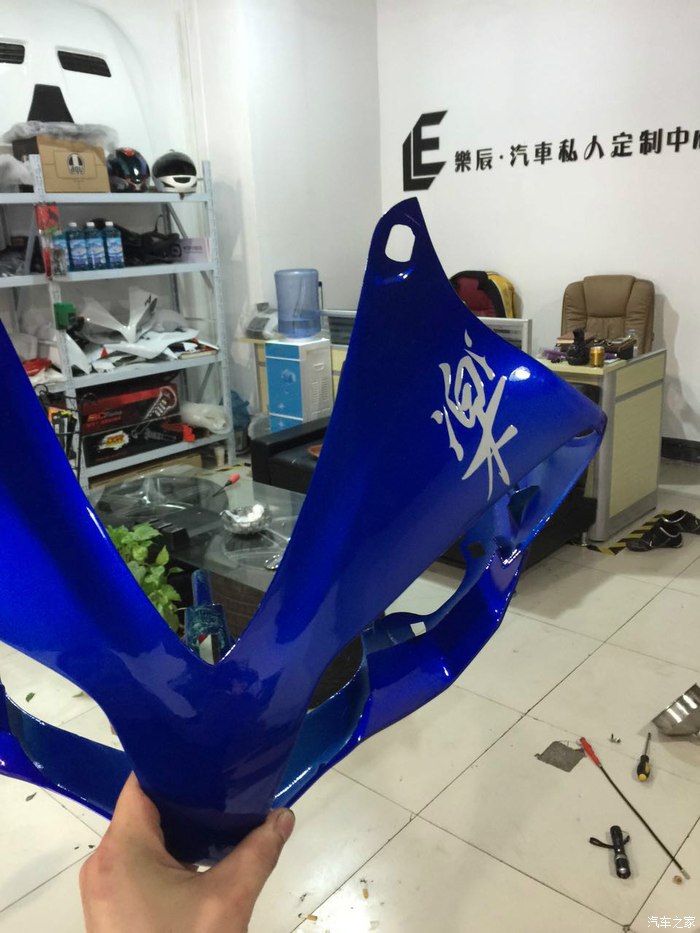

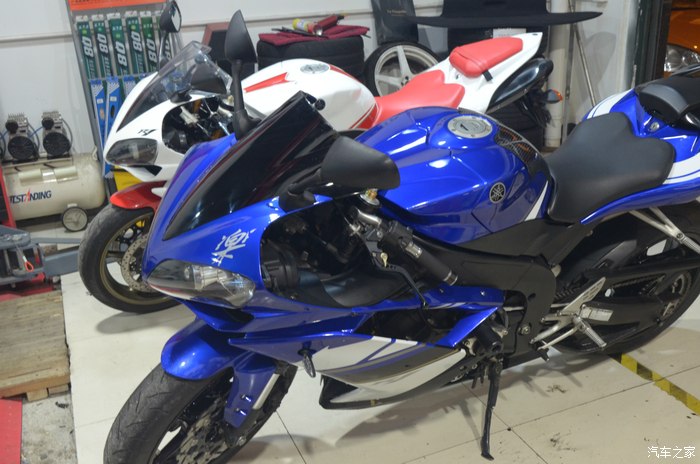

把R1换成了自己的乐字，也是很低俗的。

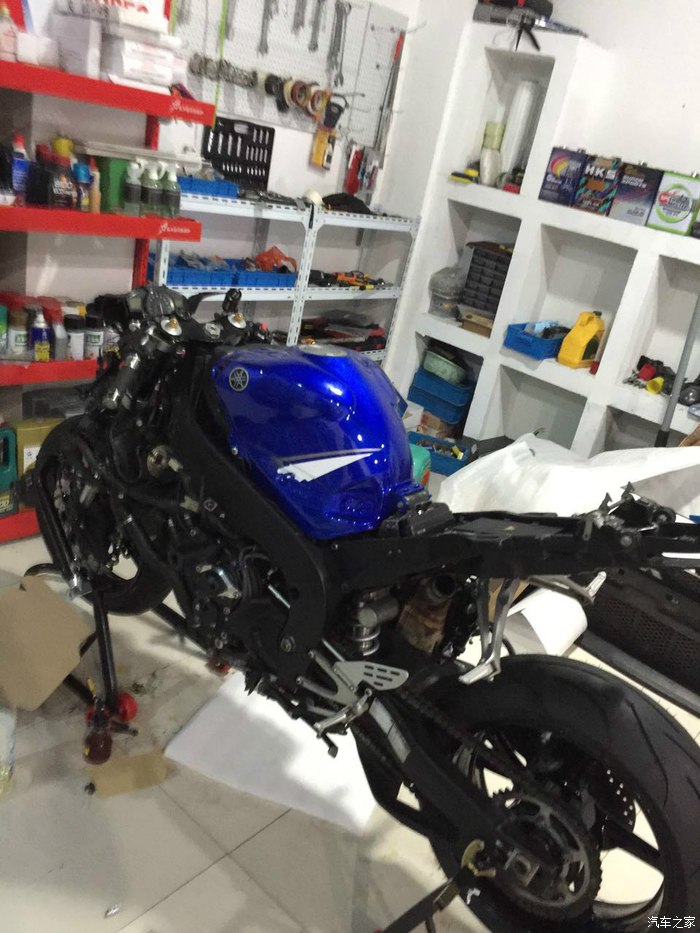

然后进过了很长时间的拆装，拆装，拆装。。

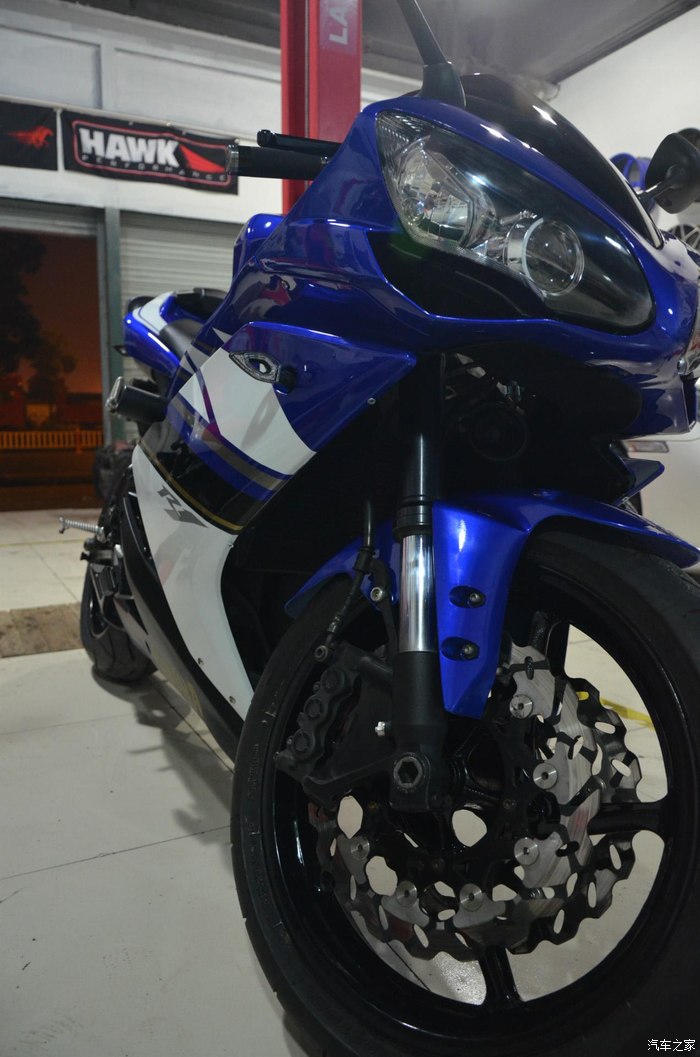

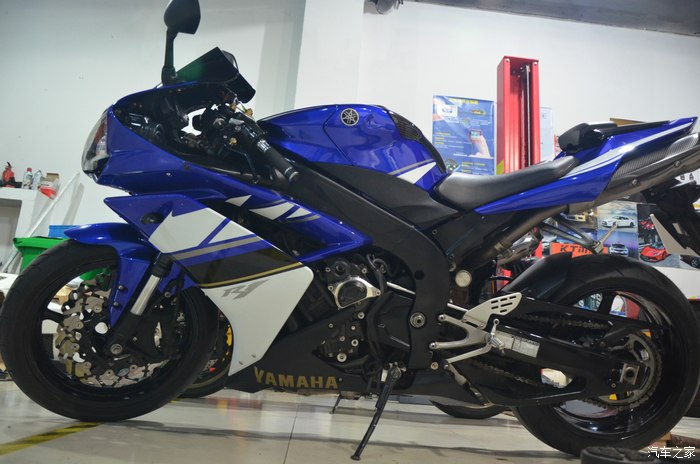

最后，终于完成，并且试车。

最后，我列举出所有的清单。

大灯

维修摩托车起车架 前后

后轮起车钉

油箱碳纤维贴片

后刹车盘

前后刹车片

可调牛角

LED转向灯

LED熏黑尾灯

空气滤芯

机油滤芯

离合器片

电瓶
火花塞

板花 白板

板花 自家厂里喷漆

机油

刹车油

防冻液

后坐垫拉线

齿轮油

前挡板

隔热布

卡箍

钢丝扎带

脚刹踏板

后坐垫

排气隔热板 右后

后轮胎

其他耗损件等等等等。。。。。。。。

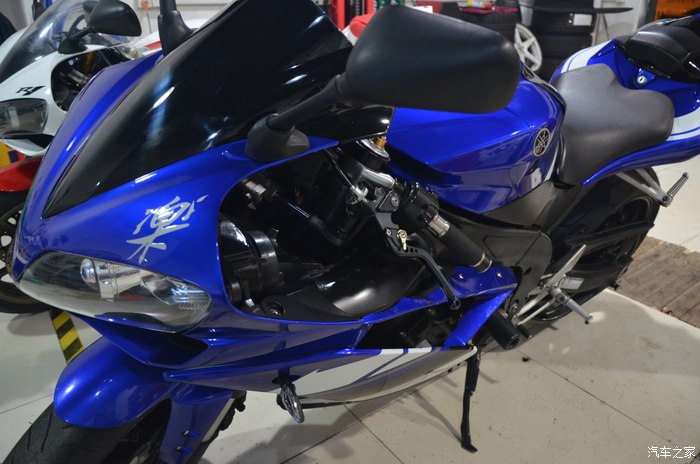

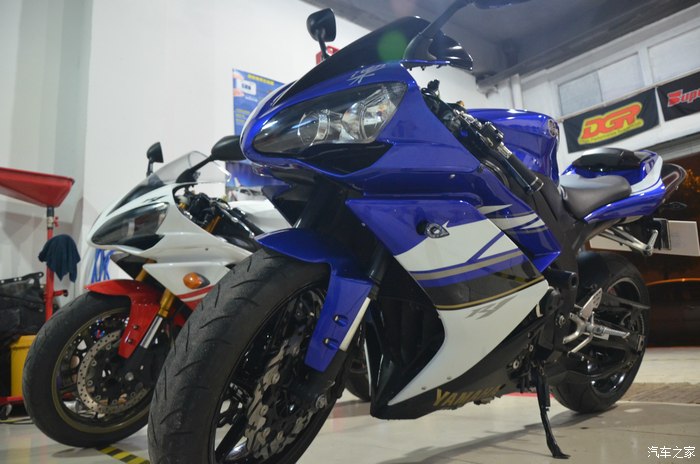

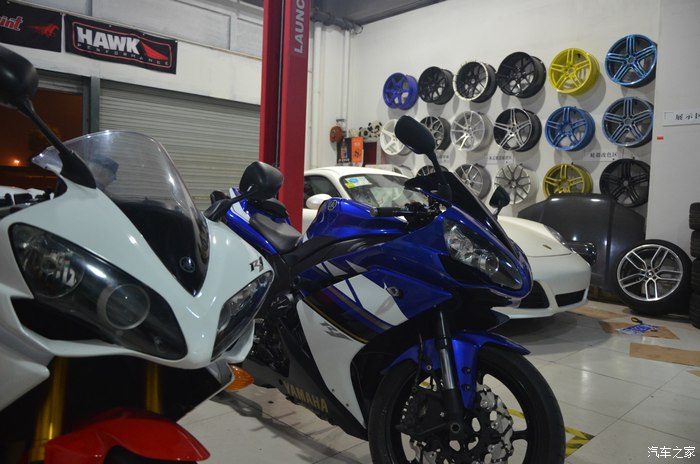

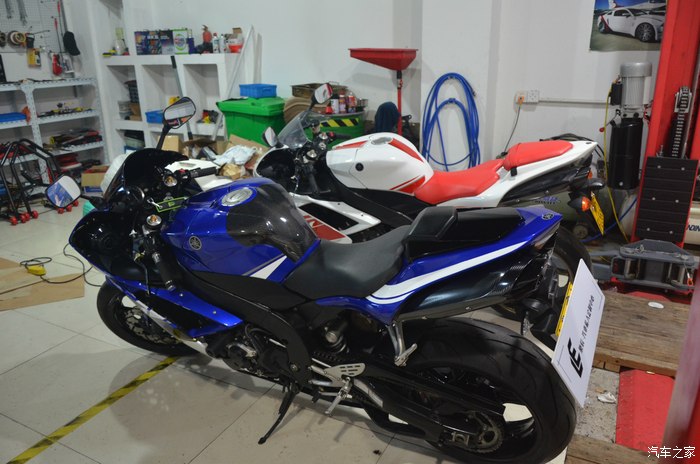

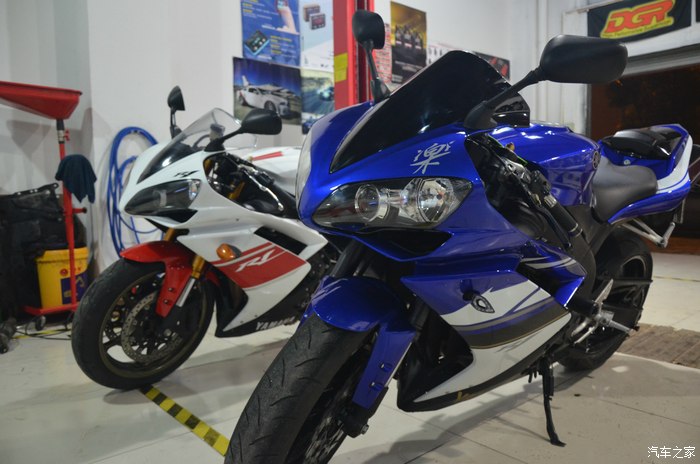

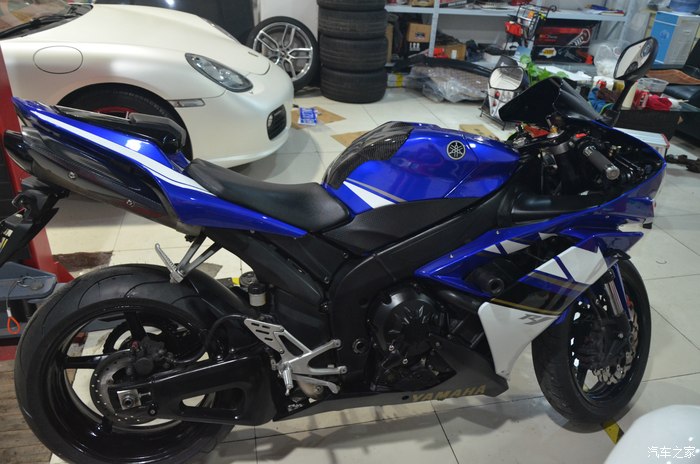

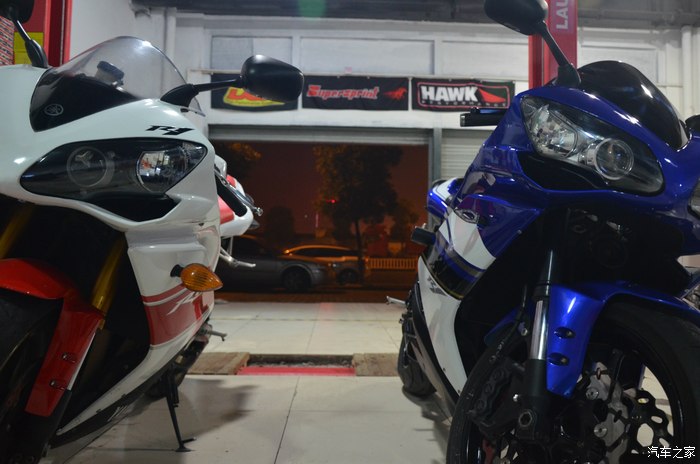

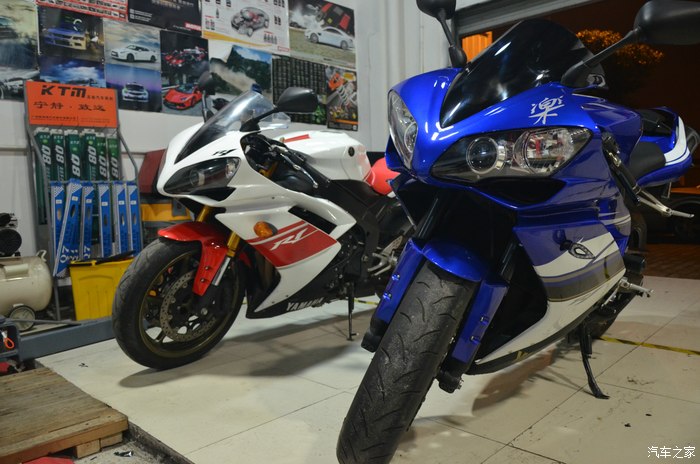

最后发一些照片，完毕我的作业图把。

我算是除了发动机，彻底的把R1 拆了一次了。心塞。心累。

但是，兴奋，非常的兴奋。

完结，感谢各位支持看我更新的人。

有些过程自己经历了，才是满足。

在这里和一个从车友到知己的人说一句。他远在重庆，不过这句话，他肯定看得到

梦想不是让你牢牢抓住不愿意放弃，而是当你有机会的时候会懂得去坚持。

我是阿乐，我喜欢折腾，有兴趣的话，就和我交个朋友把。

这帖子一直有人在关注，我还是满开心的。

爱好是爱好，理性开车，重在交流哦！

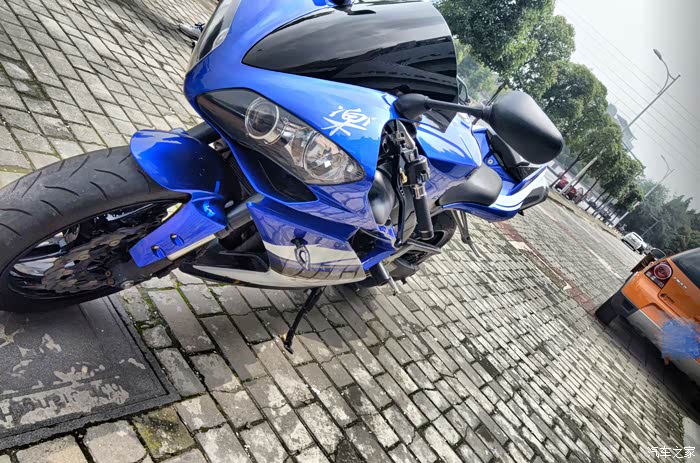

更新几张白天的照片把。。2015.07.14
