自己动手更换逸动车窗总成内的升降继电器

    我的13款逸动手尊，左后车窗玻璃，下按升降开关可以顺利降下来，但上拨升降开关却很难升上去，光听到继电器的吸合声音，车窗玻璃却不上升，估计是升窗总成内的升降继电器触点烧蚀所致。

    由于车辆行驶接近4年已过质保期，4S店不能免费更换升窗总成，要收取材料及工时费100多元，为此，只能想办法自己动手更换继电器来排出故障以便节省费用。

    下面上图分享拆卸车窗总成更换升降继电器的过程：

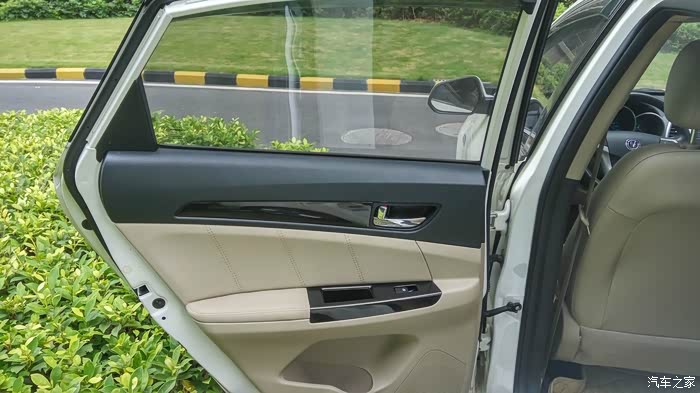

这就是升窗困难的左后门车窗

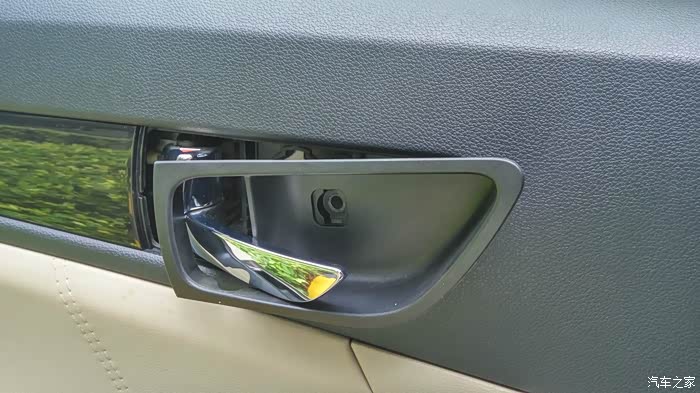

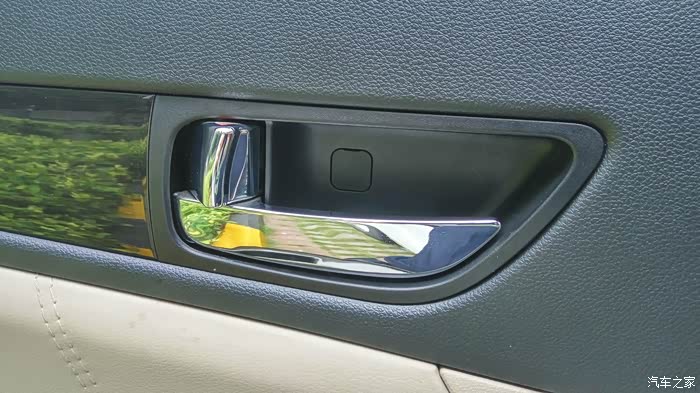

撬开这个开门拉手内侧的小盖板

拆卸内侧的固定螺丝

取下开门拉手盖板

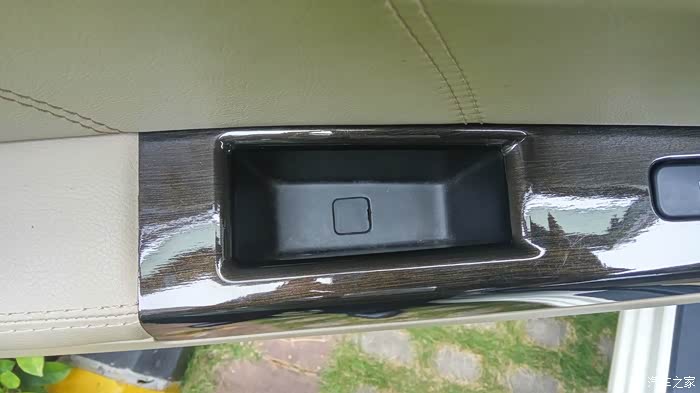

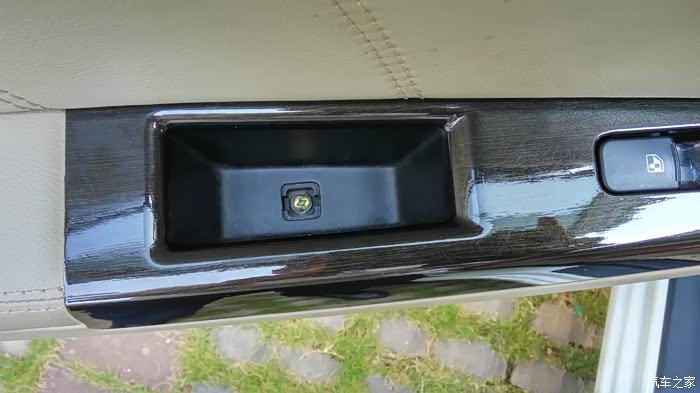

撬开这个关门拉手里面的小盖板

拆卸里面的固定螺丝

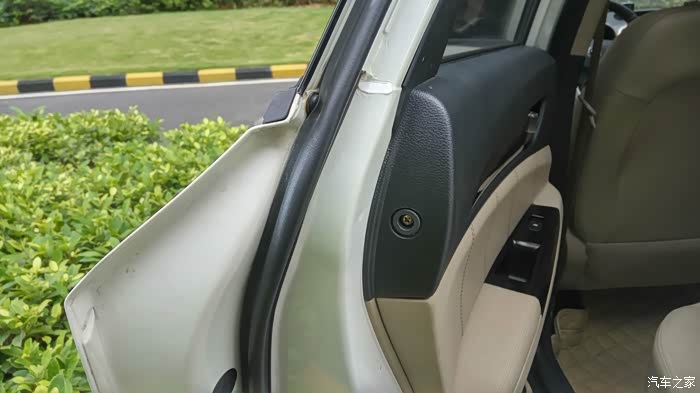

再拆卸门侧内饰板固定螺丝

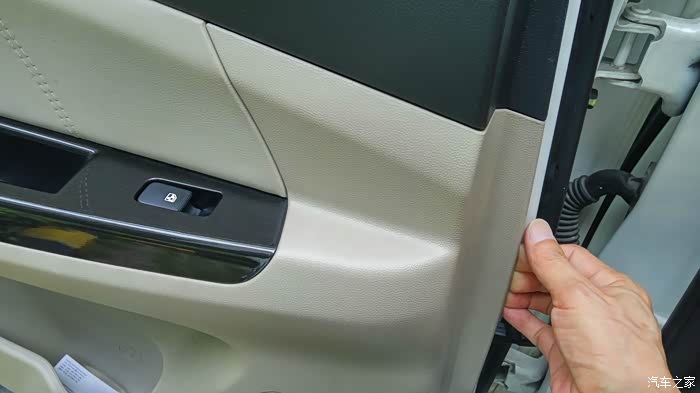

然后稍用力抠开内饰三角盖板

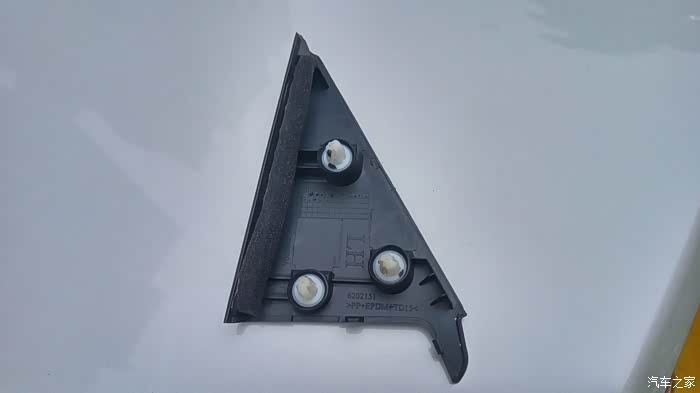

取下的三角盖板内有3个卡扣

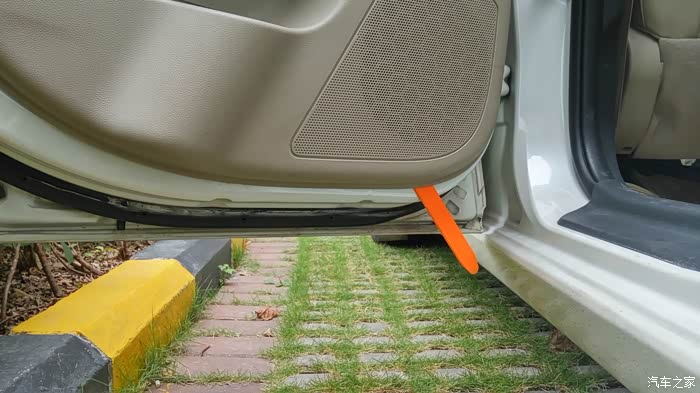

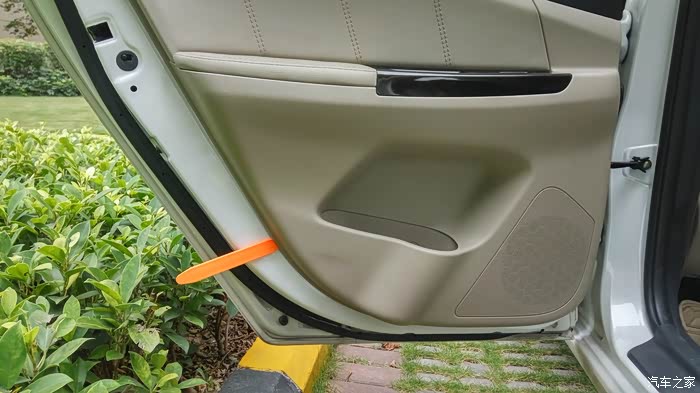

用撬棒撬开车门左下沿的内饰板

再撬开右下沿的内饰板

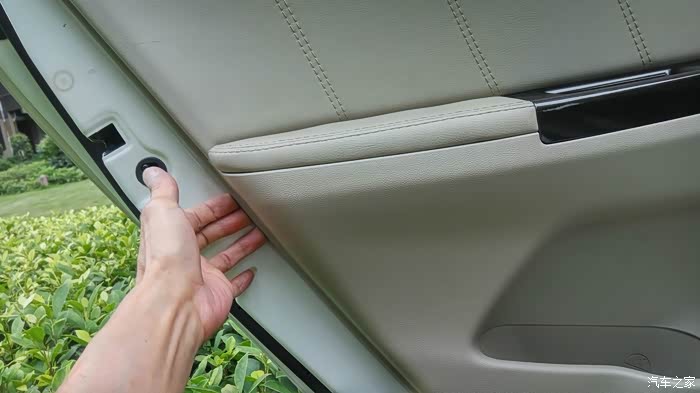

稍用力扳开右侧内饰板

再扳开左侧内饰板

向上提内饰板即可取下整个内饰板

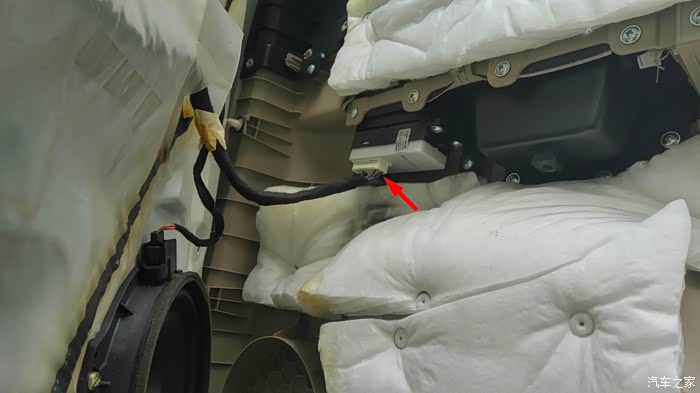

拔出这个升窗器接插件

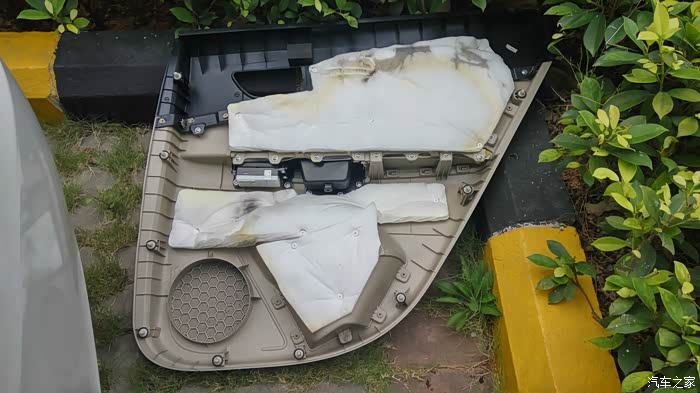

取下的内饰板内部有9个卡扣

取下内饰板的左门裸露情况

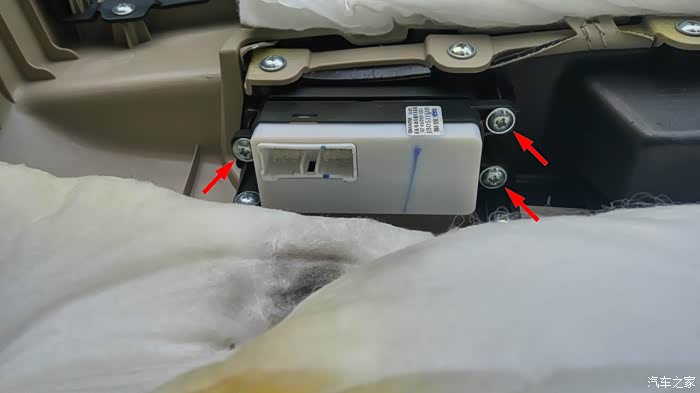

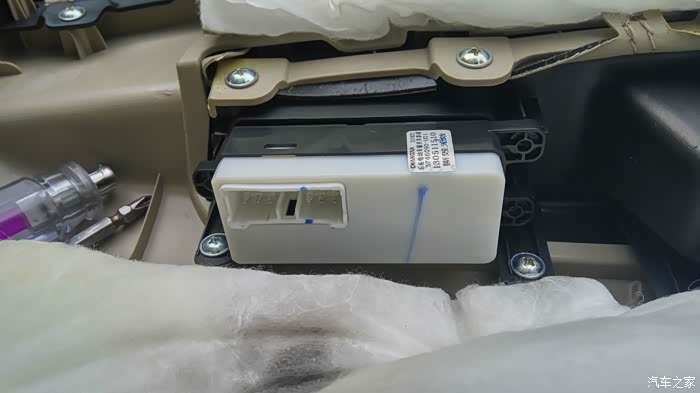

拆卸升窗总成的3个固定螺丝

螺丝拆卸后取出升窗总成

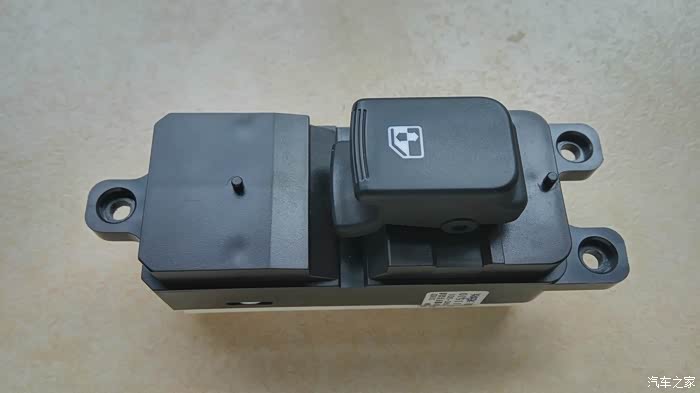

取出的升窗总成俯视图

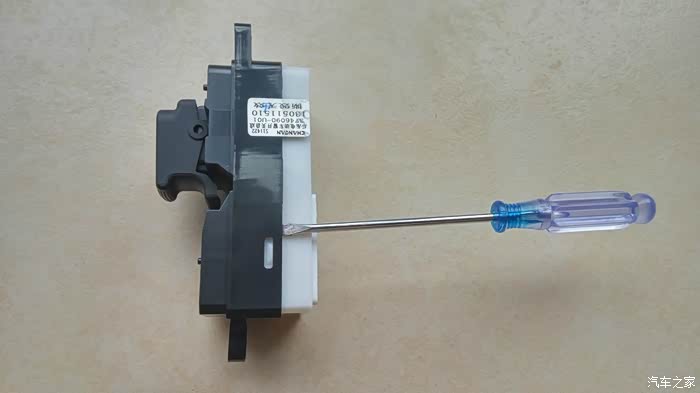

插入一字螺丝批拨开上下4个卡扣

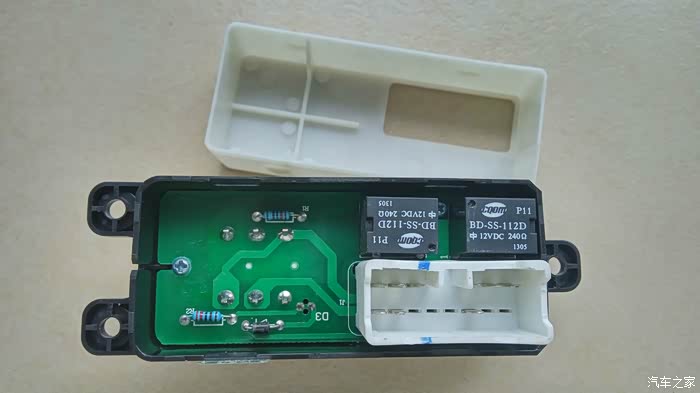

拆开后可见继电器型号为BD-SS-112D

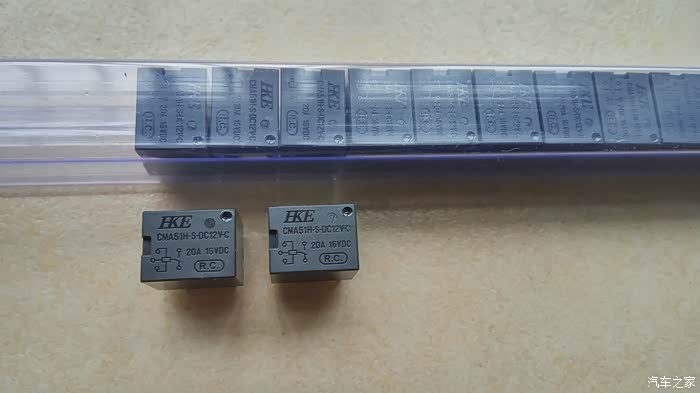

网购的汇港继电器CMA51H-S-DC12V-C，一次买了20个，平均每个一块多

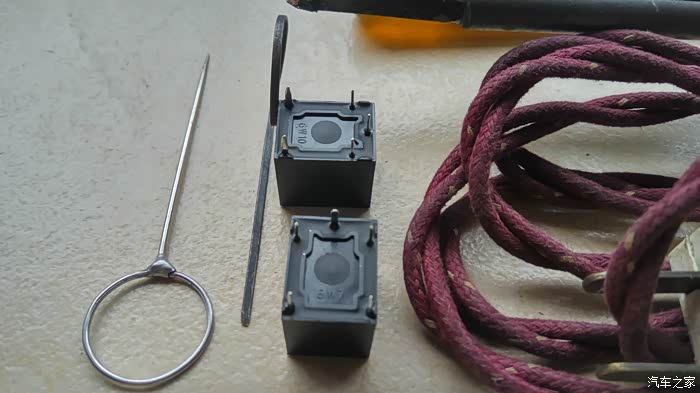

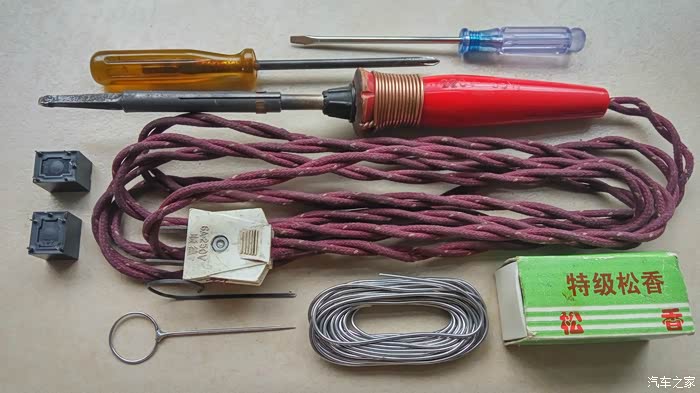

拆卸继电器准备的工具

电路板焊接点捅开焊孔准备的工具

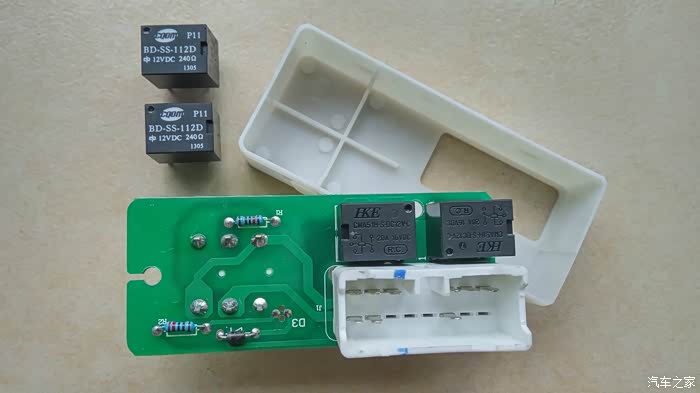

拆下原来的继电器换上了新的继电器

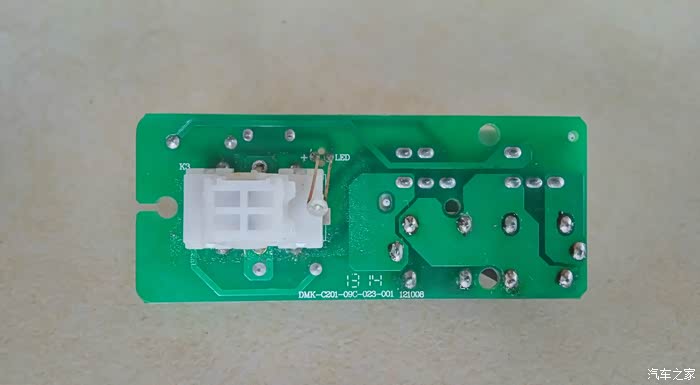

换上新继电器后的焊点情况

装配到升窗总成内固定好

    卡好升窗总成的4个卡扣，插入升窗器接插件测试一下，下按或上拨升降开关，车窗玻璃能够升降自如，OK！故障排出！

    最后，按照拆卸步骤，反向程序完成装配即大功告成！

    有类似故障的车友不妨动手一试，看看几元钱是否可以给你带来解决问题的惊喜和自己动手的乐趣！
