音响控制+定速巡航多功能方向盘、DVD导航安装作业

我的JC是2011款自豪版，带定速巡航功能和方向盘控制，平时导航用的是5寸的WM老手机，启动一下很慢，考察了很多车载导航，关注分体式的DVD导航很久，一直没下手，不久前看到景友XZF1178121416安装作业，受他启发，终于下决心自己安装，现在把作业向朋友们汇报一下，供参考。

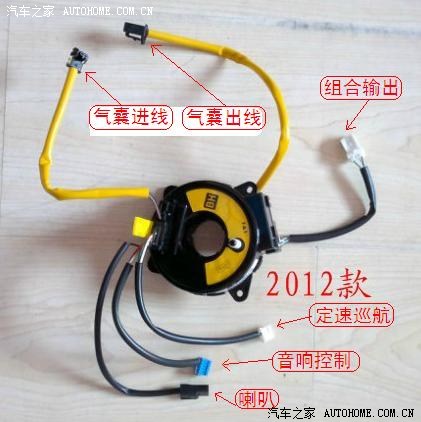

一、咨询准备  我的JC带定速巡航，但也想安装方向盘音响控制按键，经过了解和事后证明，除购买按键模块外，还必须更换方向盘游丝，原来对游丝一点概念没有，是个什么东西，作用是什么，一概不知，还好有度娘，原来游丝的作用就是把一些控制信号线束从方向盘转接到车体里面去，转接就是避免方向盘转动导致信号线缠绕，其实就是一个圆形的塑料盒子，里面有排线如同钟表的游丝（由此得名），盒子分例外大小圆，可以转动，进线接头在外围的大圆上面，出线的接头在小圆的下面。看图：

那个正面的小白色柱子就是套在方向盘的一个圆孔里面，使其四跟接线跟随方向盘转动，保持进线与方向盘之间相对静止。

为什么要换游丝呢？从图上可以看出，原车的游丝没有音响控制进线，接头里面也没有空余的，所以必须换，但如果不带定速巡航，但游丝配制至少有5根排线的，但没入线，组合出线里面是有的，可以利用来接音响按键，象车友XZF1178121416一样，此处略。喇叭线是单根（和车体接触喇叭就响），其他是双线，输出气囊是单独接的，其他组合在一个接线头里面。买来的游丝组合输出里面的线头要重新调整，共5根线，原来3根的对应上，剩下的两个就是音响控制按键用的。

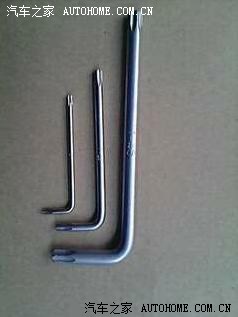

安装工具：TB上新买了塑料翘板和内六角梅花扳手T50，其他普通螺丝刀+万用表+胶带是原来家里就有的

主要部件就是音响按键、方向盘游丝、DVD导航，价格分别为300、320、2200，共2820，那个游丝真心不值320，就一个塑料盒子，但没办法，只此一家，别无分店！

同兴邦分体式DVD导航T-9626

二、安装过程

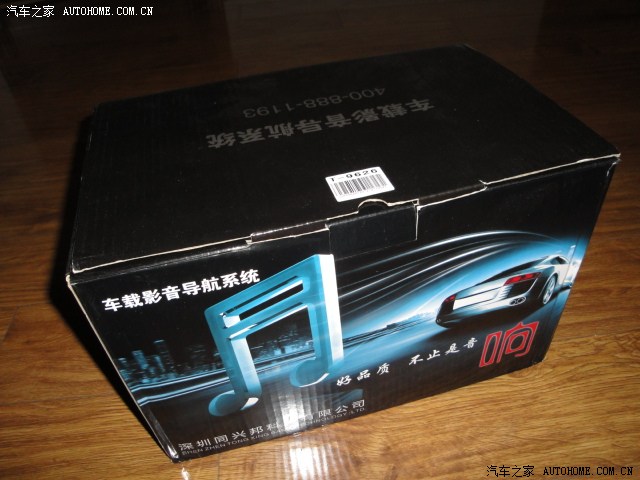

拆DVD导航包装，晒一下里面的物件

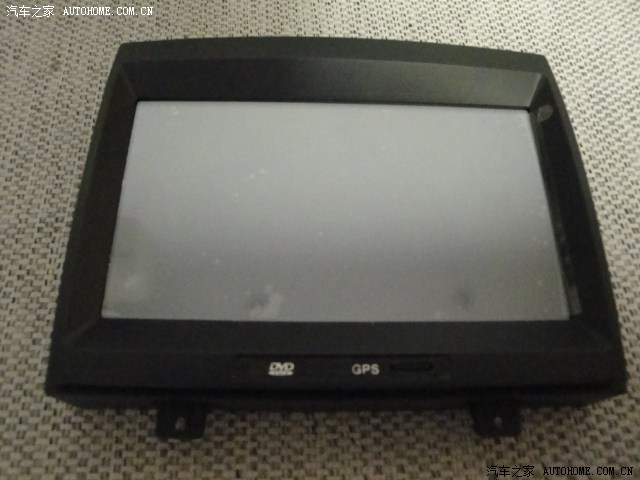

屏幕

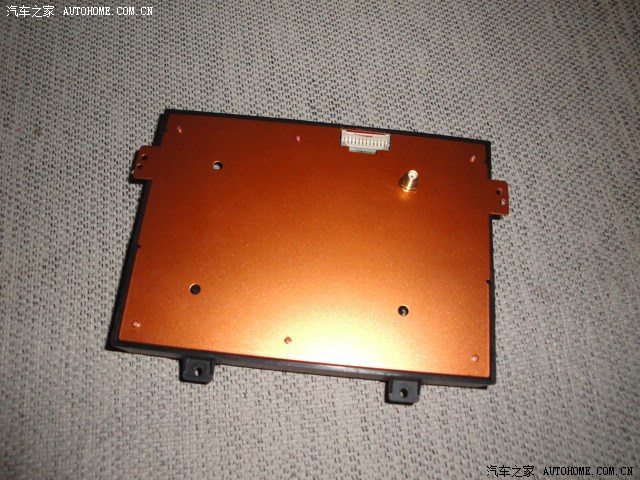

屏幕背面，就一个主机接口和GPS天线接口，WINCE系统和GPS应该就在显示屏里面。

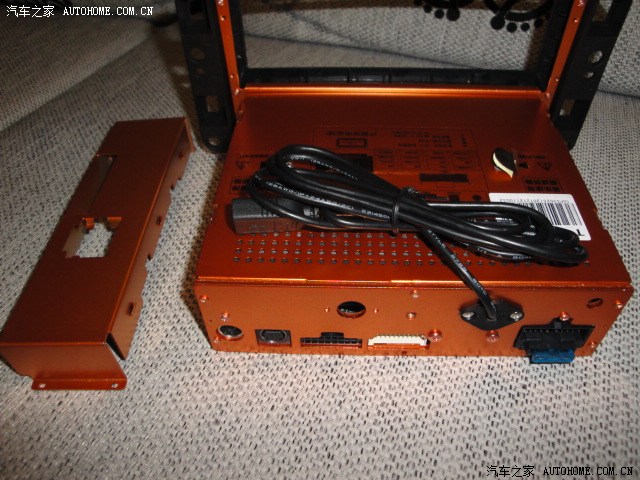

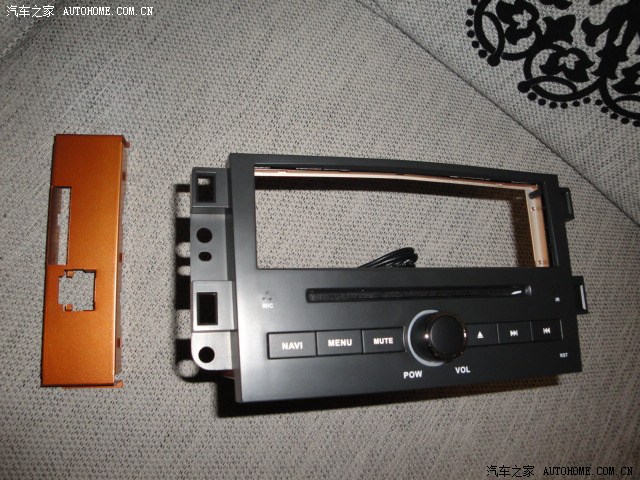

DVD主机，那个空挡是放行车电脑用的，左边的附件是用来更换行车电脑后壳的，更换后才能固定。

主机后面接头情况，最左边是收音机天线接口，天线用原车里的天线，黑线是外置USB放在手套箱里面，白色接口接显示屏，白色接口左边的是多功能接线口，右边接口是接车内主控线的。其他接口用不着。

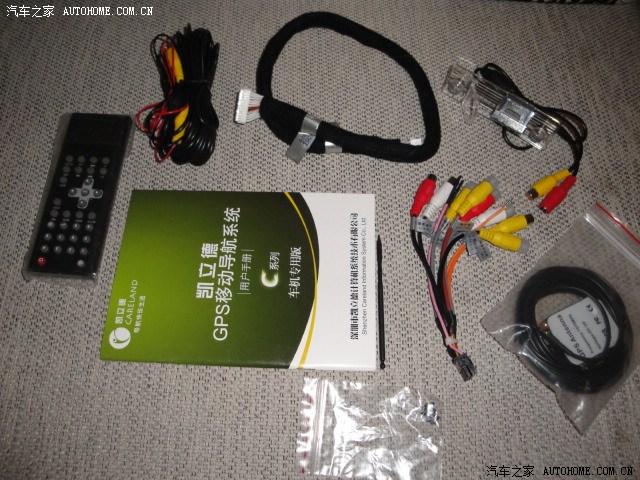

各种线束和说明书（里面竟然没合格证）。

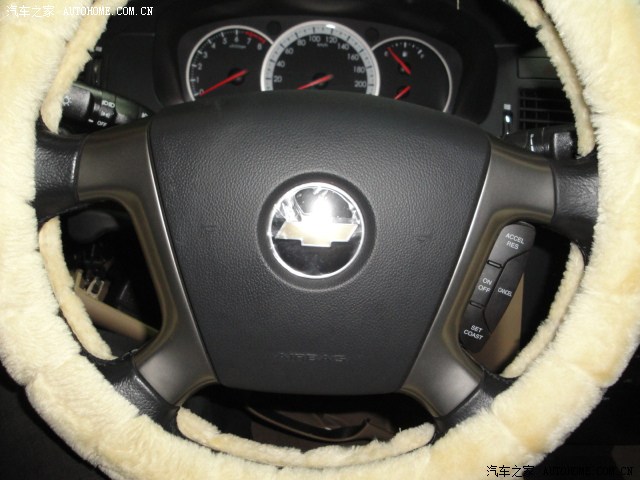

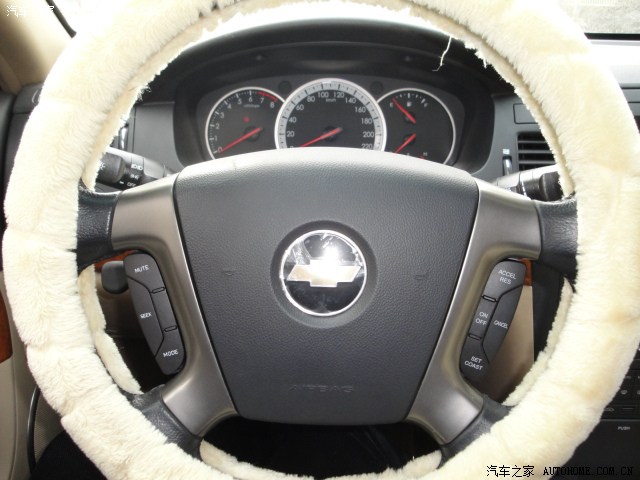

安装前的方向盘

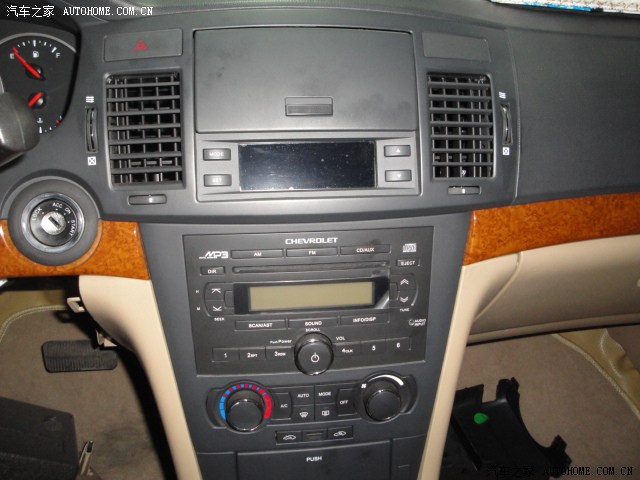

安装前的中控

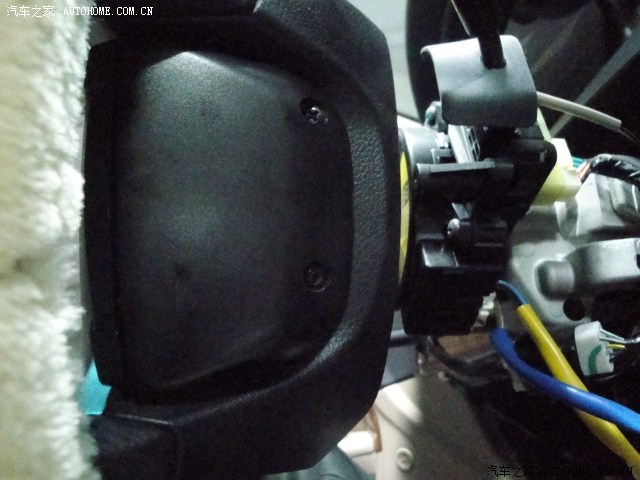

这是方向盘右边的定速巡航按键，两个螺丝拆下来，往外拨一下就下来啦。方向盘后面两个装饰挡板已经拆下来啦。

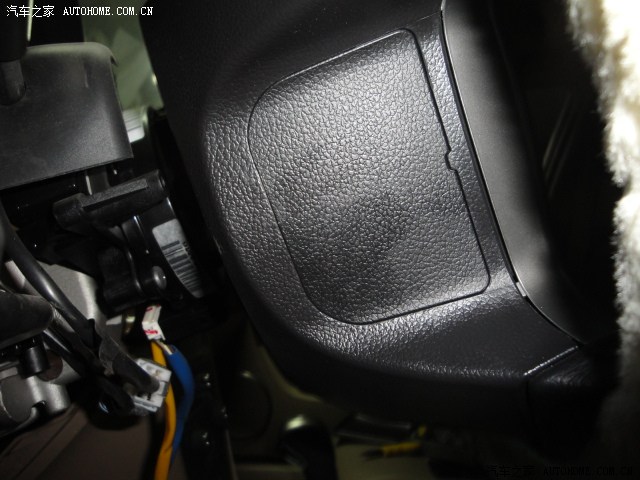

这是方向盘左边的音响按键保留位置，一个小挡板，必须从上面用翘板工具翘开（千万不要从下面翘）。

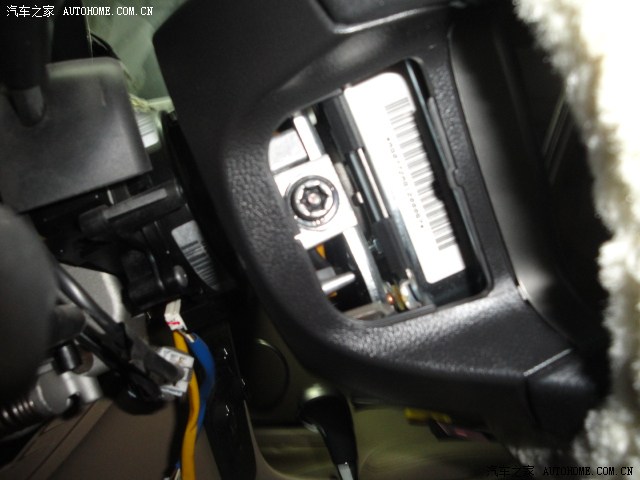

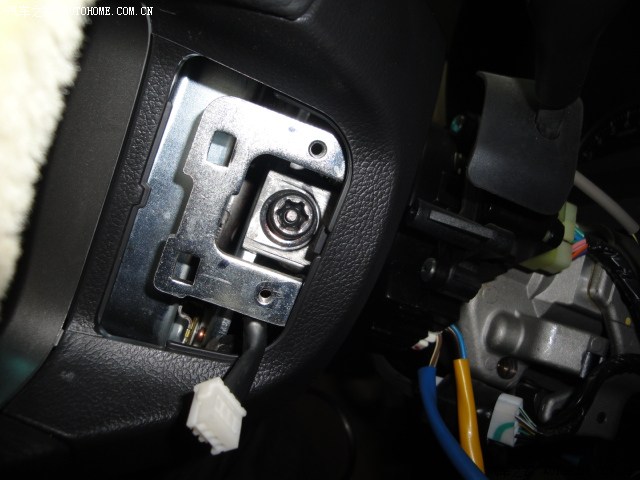

这是拆下定速巡航按键后的方向盘右边的样子，那个白色插头就是接定速巡航按键的。注意那个六角螺丝。

这是方向盘左边挡板拆除后的样子，这里也有一个六角螺丝，这左右两个螺丝就是固定气囊的，卸下来就可以拿开气囊啦。

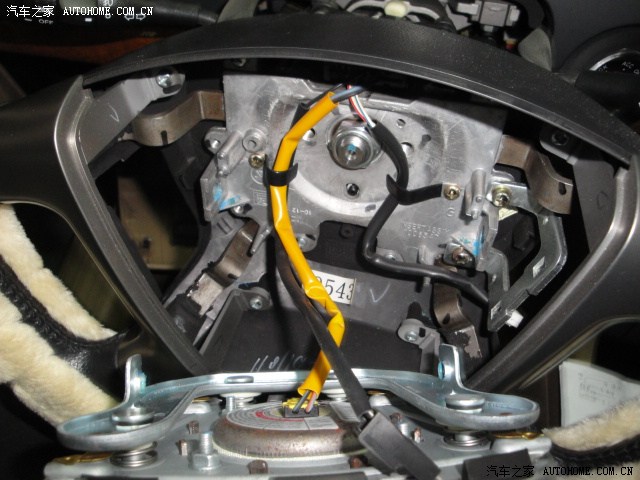

游丝和气囊相连的是两个线束，一个是喇叭线（黑色），一个是气囊线（黄色），另一根黑色线是定速用的，拨下以后，就可以拆方向盘啦，方向盘就中间一个大螺丝固定，松开螺丝（不要完全卸下来，防止方向盘下来是碰到其他地方或伤到自己），用劲晃动方向盘使其松动，就可以拆下来啦。另外注意，因为要拨下气囊，所以最好先前把电瓶的负极接线断开，否则装上后有气囊错误代码。

拆方向盘有个小插曲，我原以为拆这个中间的螺丝可以用备胎的工具，因为好多车子这个螺丝和轮毂的螺丝一样大，结果，JC的方向盘螺丝比轮毂螺丝大，那个工具用不上，后来到旁边汽修厂借了一个套筒用。

方向盘拆下来以后，就很方便换游丝啦，反步骤安装上去即可，这个地方没有拍照，sorry。

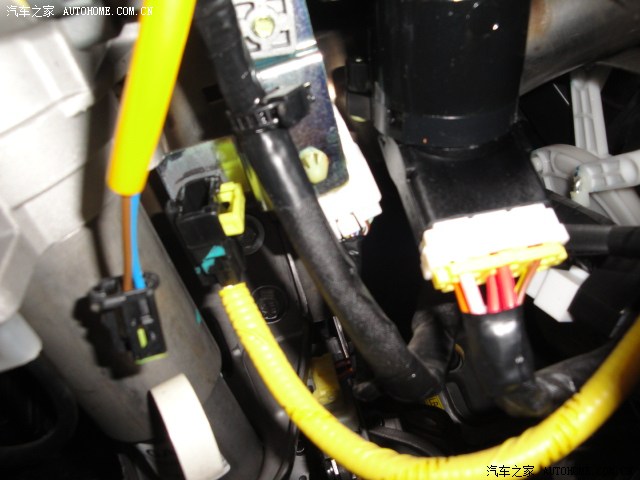

这是位于方向盘下面的气囊连接线，必须把那个黄色插销往外送开，才能拨下来，否则拨不下来。

这是刹车上面的那个面板，一个螺丝在机舱开关出

中控面板拆卸及DVD导航的安装，因为时间紧而且一个人搞，没有拍照，请大家参考景友XZF1178121416的帖子，因为我的导航和他是同一个型号：

http://club.autohome.com.cn/bbs/thread-c-397-18021720-1.html

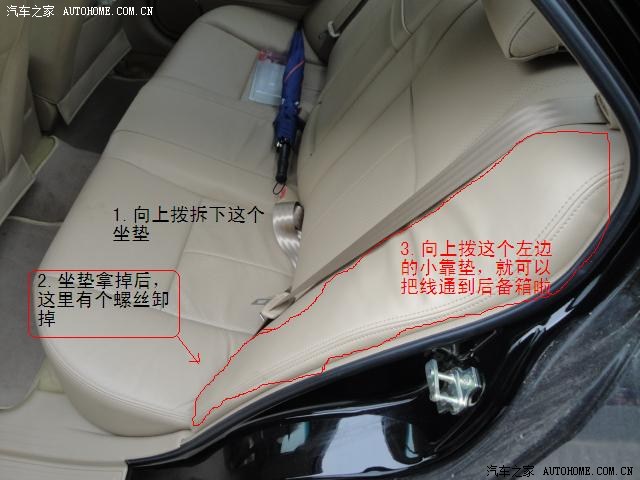

补充几张，就是倒车摄像头的安装，我是先接好中控里面，然后沿着驾驶室一侧的门匡下部往后布线，到后排坐位后，看下图：

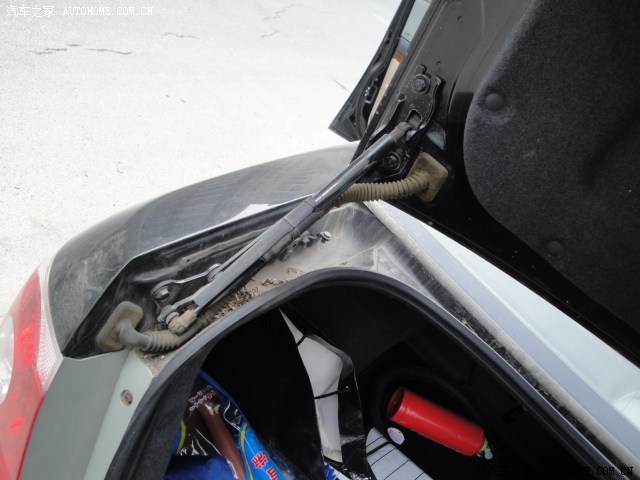

到后备箱后从这个胶管里面穿过去，我是完全穿过去的，没有露在外面：

穿的时候先把头子剪下来，引到后盖后再接上，如果不剪断肯定穿不过胶管和中间的塑料管，线就露在外面。当然，也可以从后面往前面布线，可以部分从胶管里面走，露一部分。

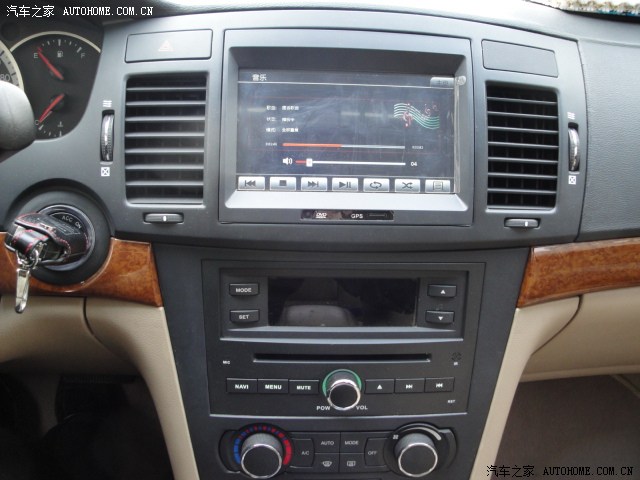

三、安装效果

多功能方向盘，左右开弓，呵呵。

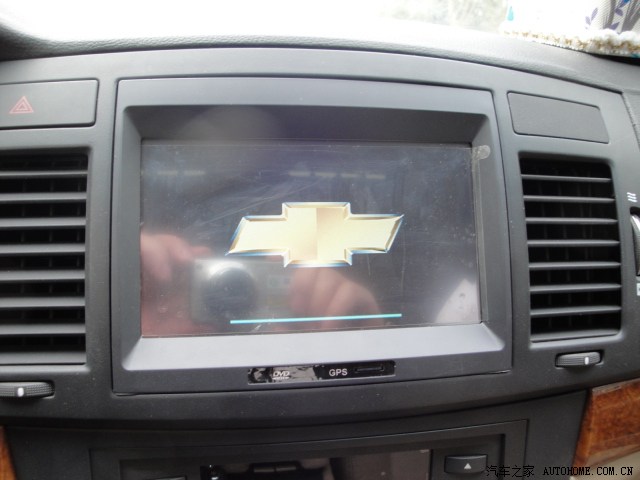

启动画面

主菜单，菜单项可以拖动改变位置

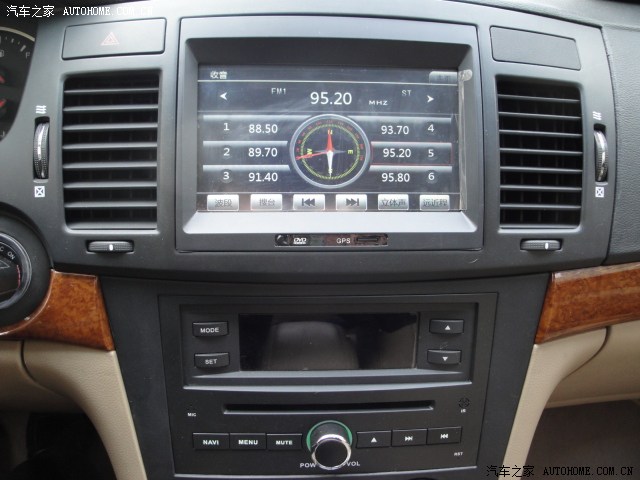

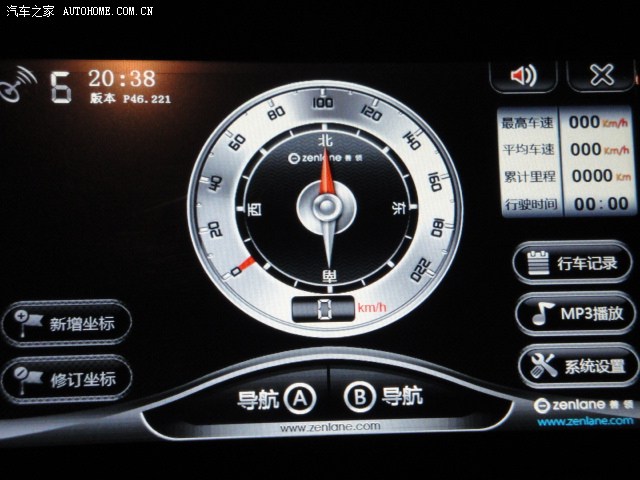

收音机画面和指南针

CD播放画面

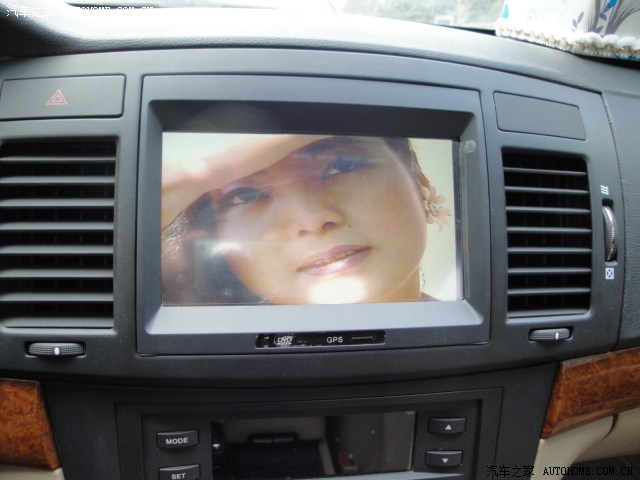

DVD播放画面

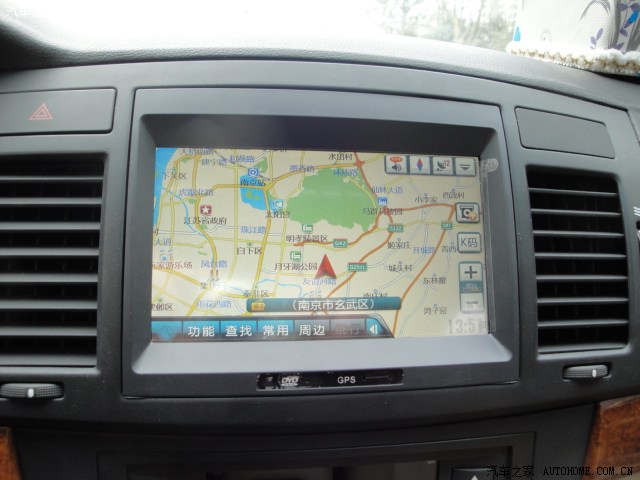

凯立德导航画面，12个星，大部分时候是11个星，搜星速度秒定，比WM手机快太多啦。

DSA善领预警系统，这是网上下载的，不是厂家给的，这个是DSA2010版支持很好，DSA2011支持不太好，画面不能停留。

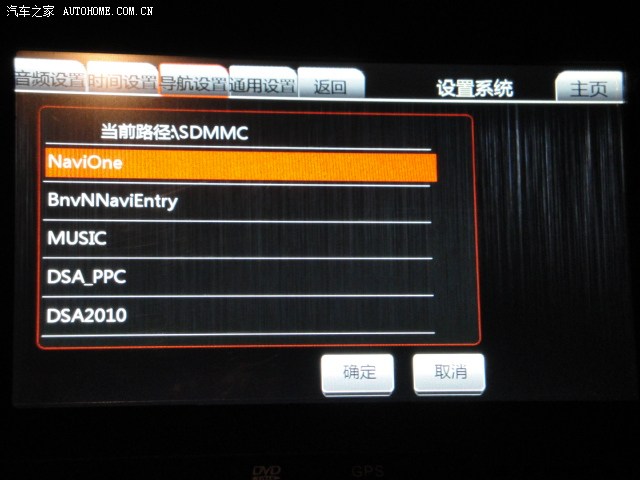

导航路径设置，可以运行地图卡上的任何目录下的可执行文件，比如DSA、其他地图等等，很方便。

四、使用体会

总体上还满意，音质和原来的CD差不多，关键是中控上了一个台阶，特别是音响方向盘控制使用体验不是盖的，当我控制音响时，坐在旁边的女同事大叫：“你怎么弄的”，“特异功能”，呵呵。导航方便很多，准备换个大卡，多下载几个地图使用。听音乐看视频玩游戏倒车后视镜多种功能。也有不足的地方，比如在收音机、CD等界面没有时间显示，而且停留在这些界面上，几个问题都向厂家的工程师做了反映，答应改进，本月中旬就可以自行升级固件，升级后在每个界面都有时间显示。另外，音响按键卖家自己加工的有机玻璃支架不牢靠，给我寄来三个，有两个在同一个地方断裂，最后一个轻轻地固定着，不能用力按。

五、致谢

感谢几位景友前辈，他们是XZF1178121416、QQ282140、朱争鸣等，我是在他们的基础上装的，感谢他们。特别是XZF1178121416，给了不少具体的指导，还多做了一个金属支架给我，非常好的朋友，再次表示感谢！

最后呼叫斑竹来射一下。
