减少盲区，几何E的侧视摄像头，前视摄像头安装过程

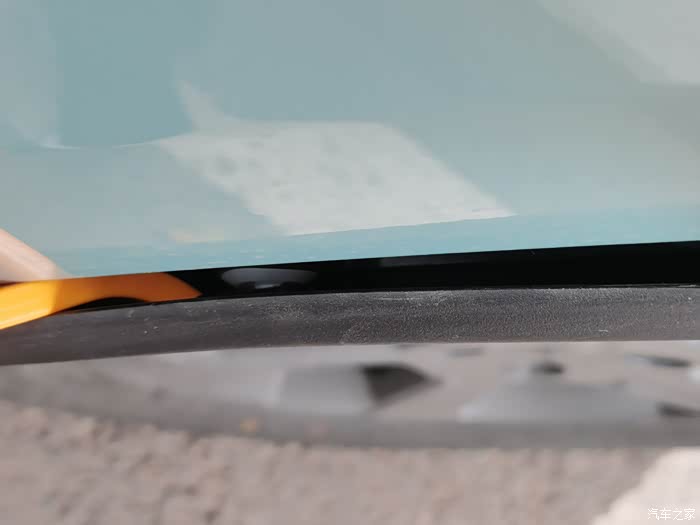

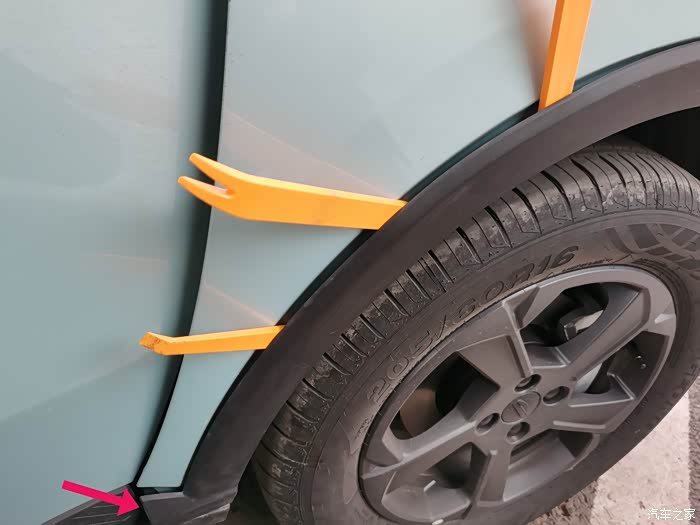

用手在图上箭头处往处扣。有点缝隙后，插入塑料块。

轮拱里面的空间足够走线。

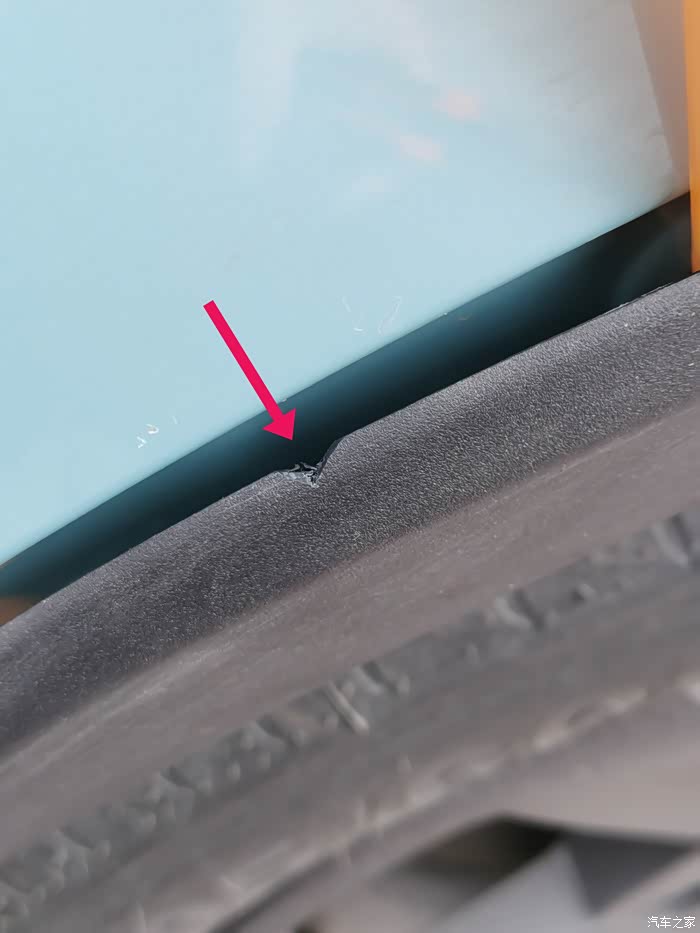

用美工刀挖个小缺口，从这里走线进去。

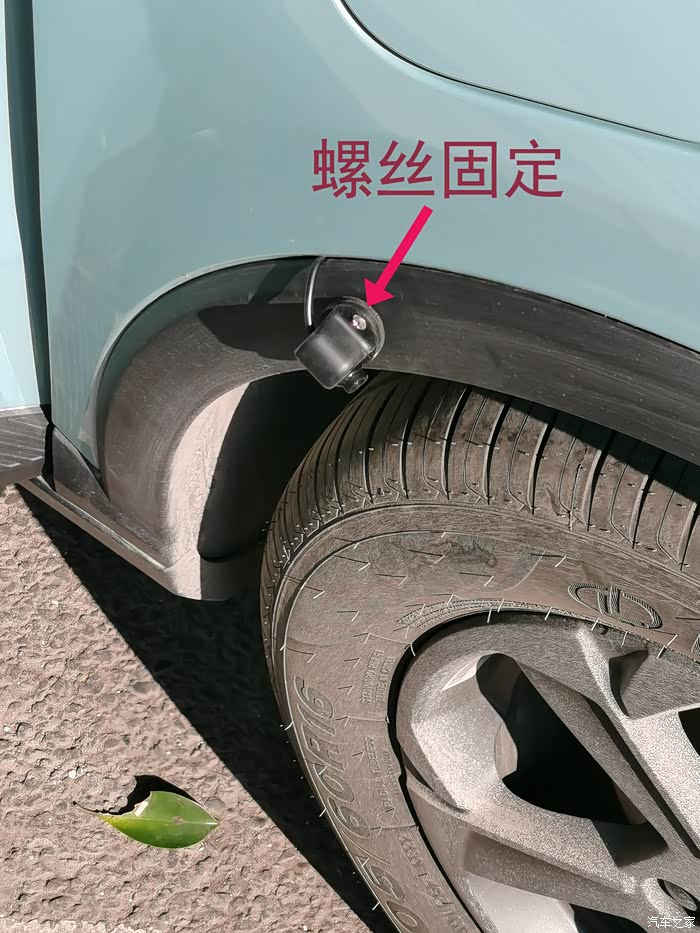

临时把整个系统线路接好，看着屏幕上的图像显示，调整好摄像头位置，角度。螺钉固定。再把轮拱复位。

如果安装位置还要降低的话，摄像头容易被车轮上带起的泥水污损，影响拍摄效果。所以位置权衡之下，只能稍高一点。

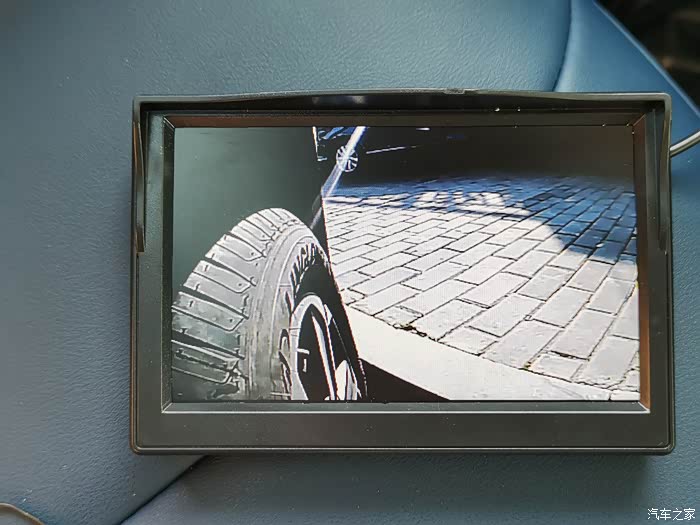

因为安装位置在轮拱上，靠前了一些，所以摄像头拍摄区域稍小了一些。
其实最初还设想过把摄像头装在右前门前边缘，或者后缘，线路也能从门缝里绕进车内，但没想出来适当的固定方法，放弃了。如果有3D打印设备，也许可以搞出来。

下一步是安装前视摄像头。

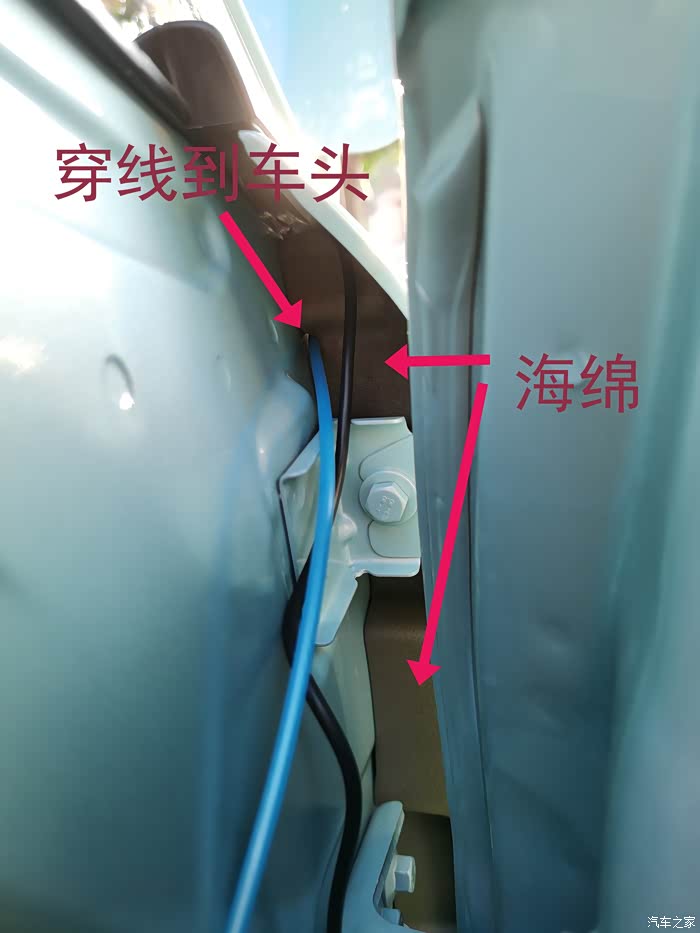

用一根硬一点的线带着，把前视摄像头的线引过去。

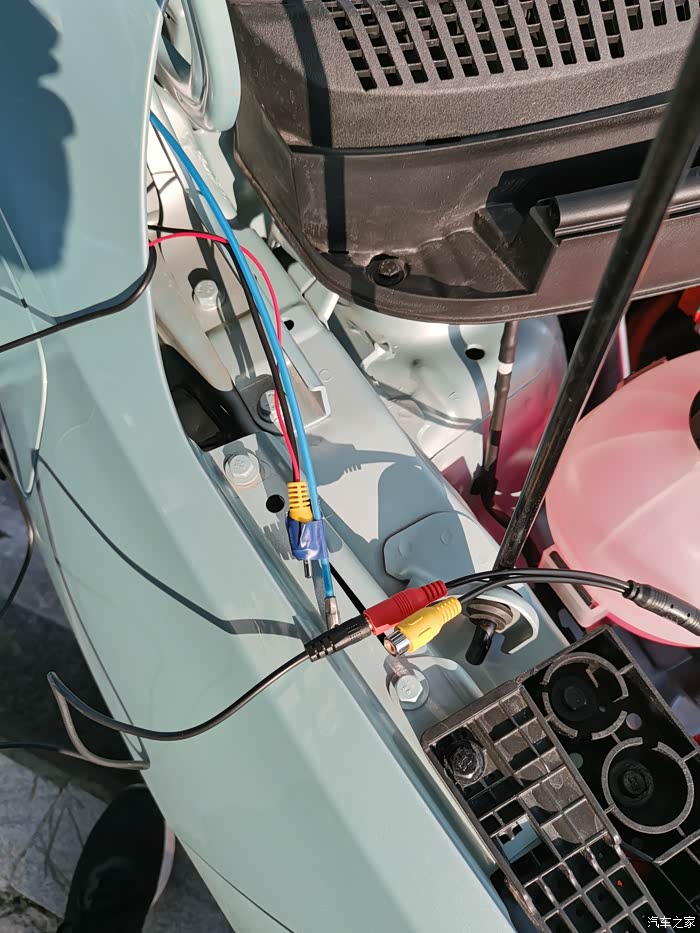

发动机舱。前视摄像头的视频线和电源线有点短，所以要引两根线过来。

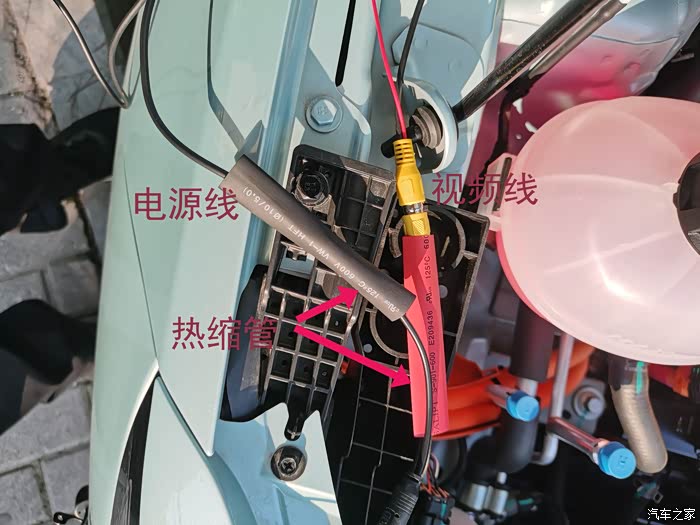

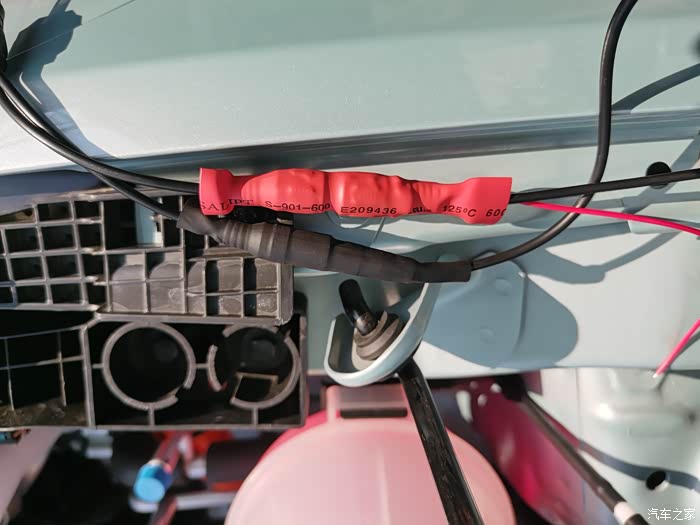

视频线和电源线的接头处套上热缩管，用打火机加热。起固定和防水的作用，主要是固定，防止脱落。

热缩后的效果。不怕脱落了。

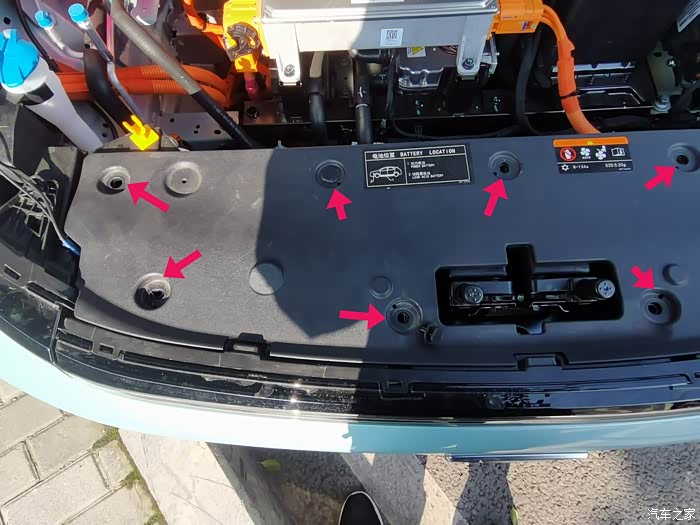

机舱前面的这块挡板把它拆下来。共9个膨胀卡扣。

膨胀卡扣就这个样子。

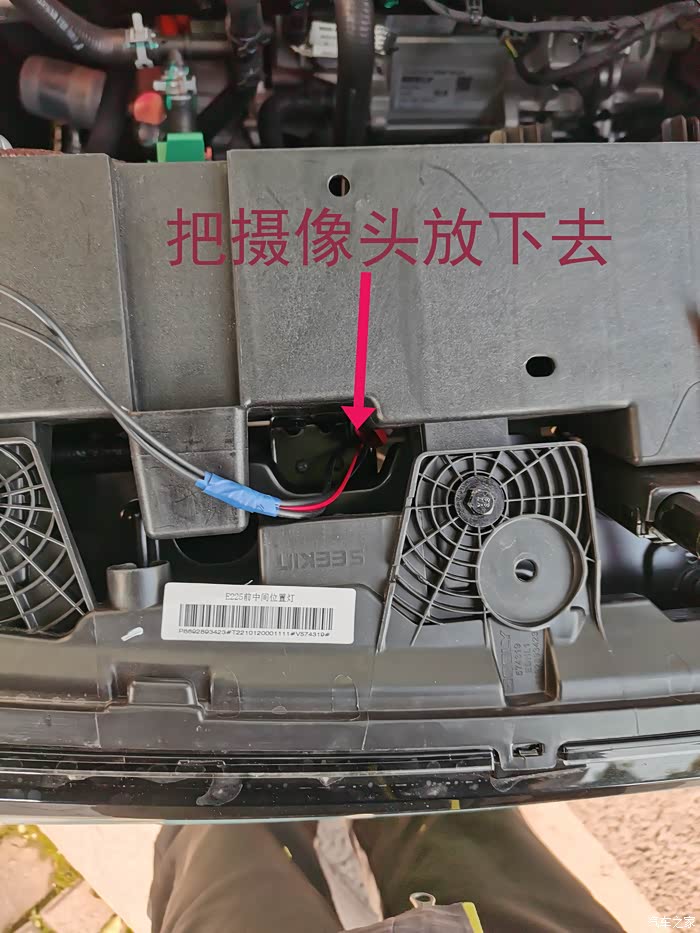

找到图上这个空档位置，里面是空的，有较大空间，把摄像头放下去。

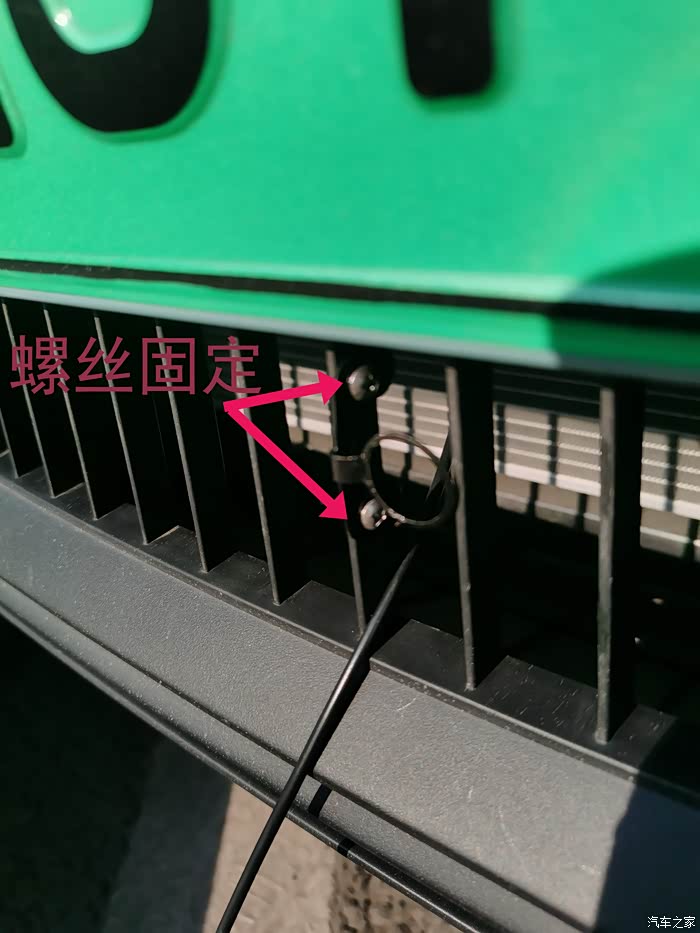

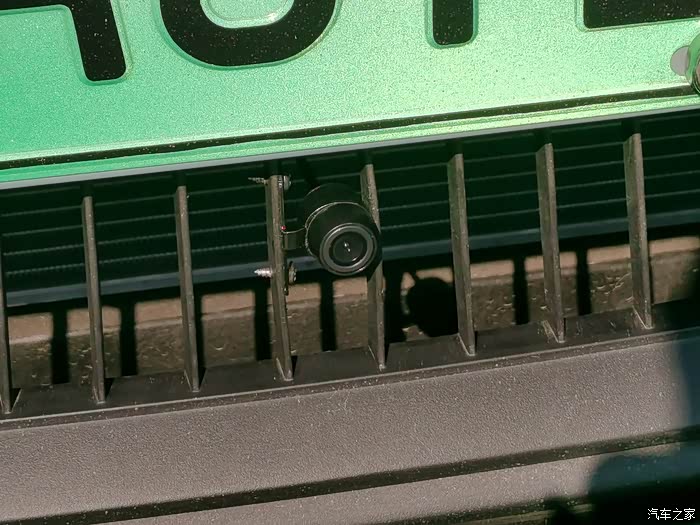

把摄像头拉出来。找到正中位置，把支架用螺钉固定。

把摄像头装上支架。对照屏幕显示，调整角度。

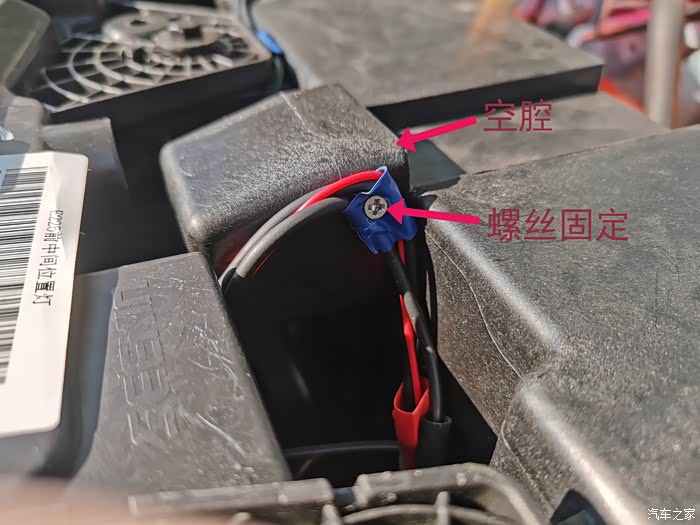

把摄像头线固定好，防止摩擦。就是用电工胶布把间隔开的两根线包一下，在中间间隔处用螺钉穿过。钉入图上那个空腔里面。

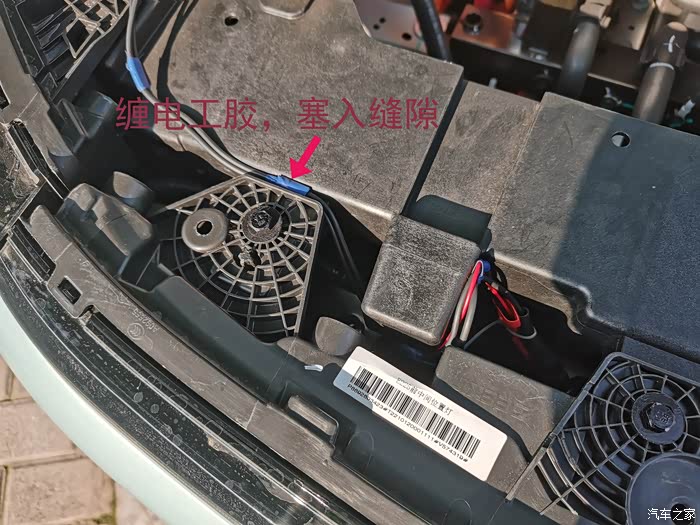

如图所示，把线塞入空隙处。小缝隙处可用电工胶布缠绕到适当厚度，塞到缝隙中固定。主要是防止线路摩擦。其他地方，可用扎带捆绑。

再把挡板回位。

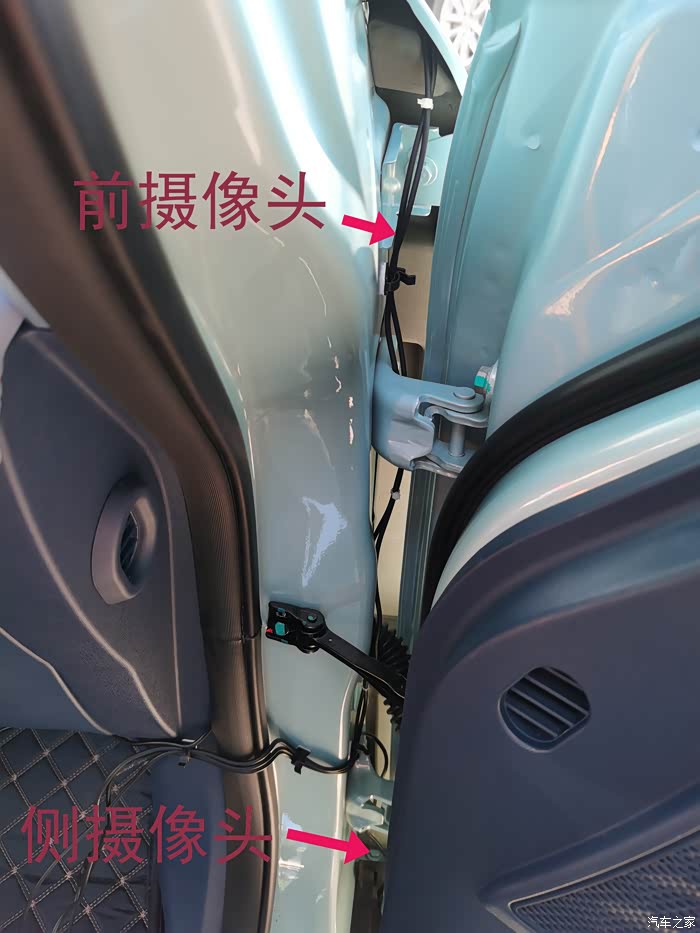

开始处理门框处进车内的线路。

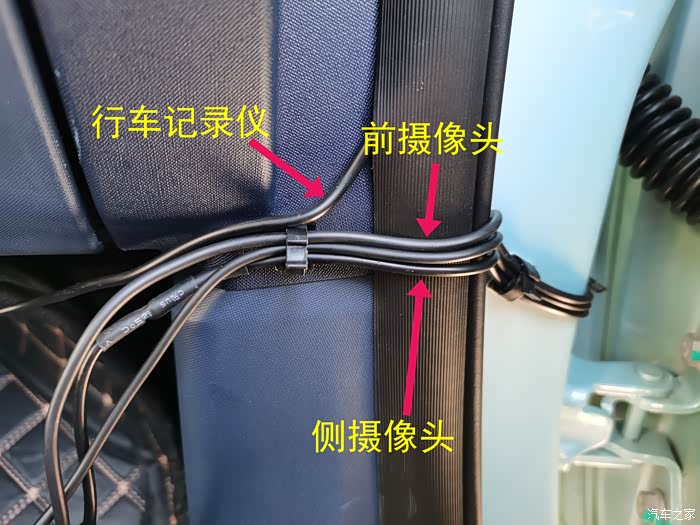

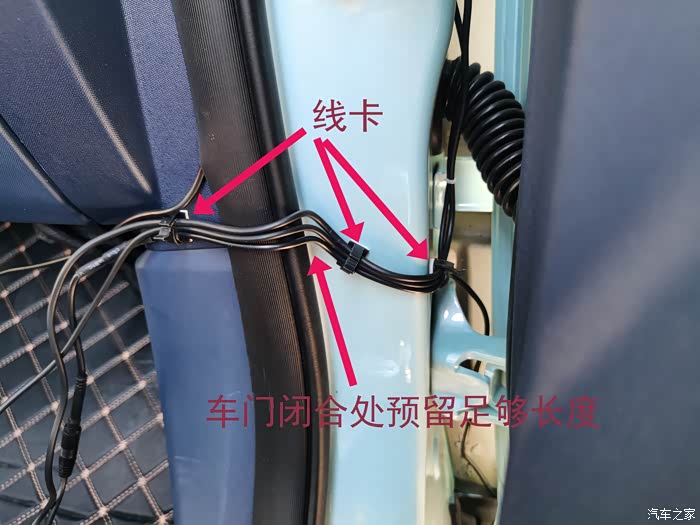

线路用扎带捆绑。再加上买摄像头送的线卡，固定好线路。从手套箱底部位置进入车内。

车门密封胶带里面没有足够位置，所以直接从密封胶带外面进线。

会不会进水？回答是不会。平常洗车，高压水枪不会对着这个地方冲，也不可能透过车门缝隙直接冲得到这个地方。我另一个车也是这样进的线，从来没进过水。

这里的进线，要排列平整，虽然不会进水，但是尽可能得让进线引起的空隙小一些。

另外，因为车门要压过来，所以线要贴着铁皮走，要不每次关门都要扯动到线，几下就把线卡扯松了。

牢不牢固，这里很关键。

开始处理车内线路。总体是要尽可能隐藏，不影响外观。

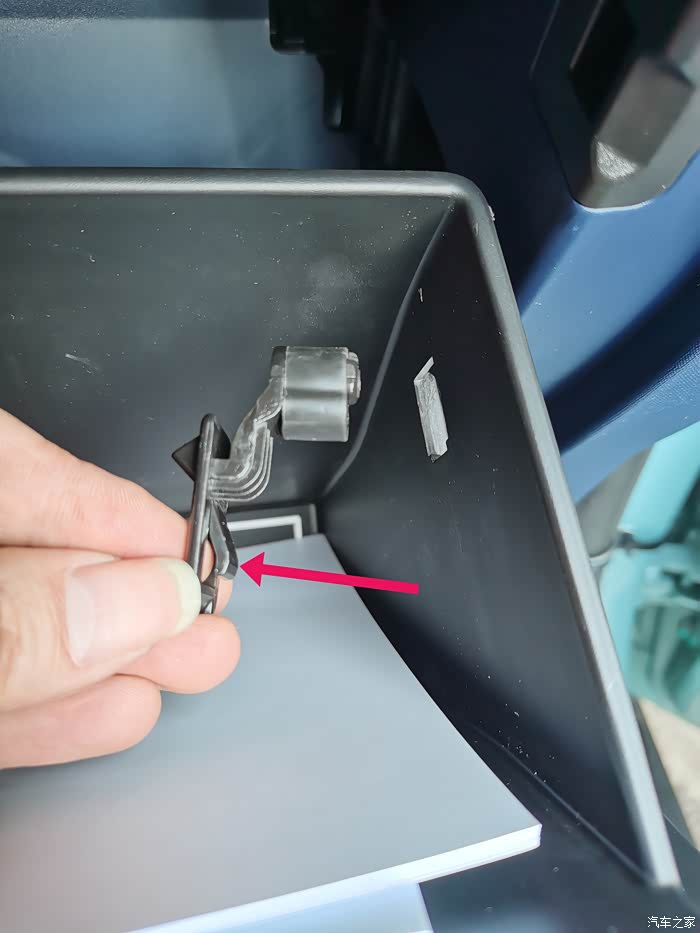

拉开手套箱，两边各有一个这样的卡扣（图上已取出）。取时，压住卡笋，好象是往外拉？试几下，就取出了。

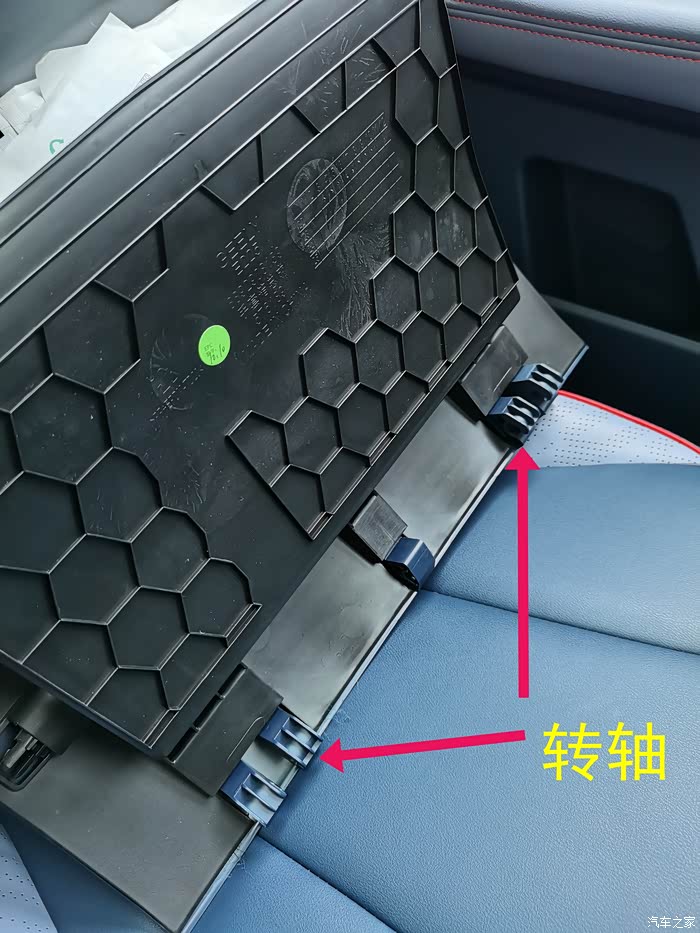

手套箱背后。下面是转轴卡口。

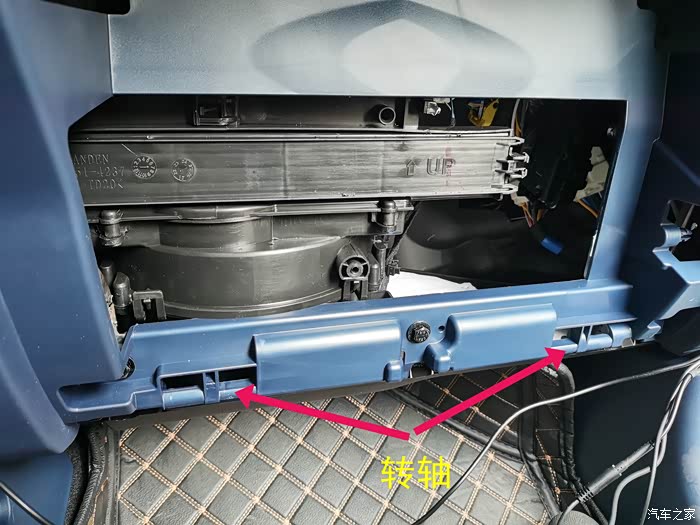

手套箱内部。下面是转轴。装回手套箱时，先对准转轴，卡好，再装回上上图的两个卡扣。

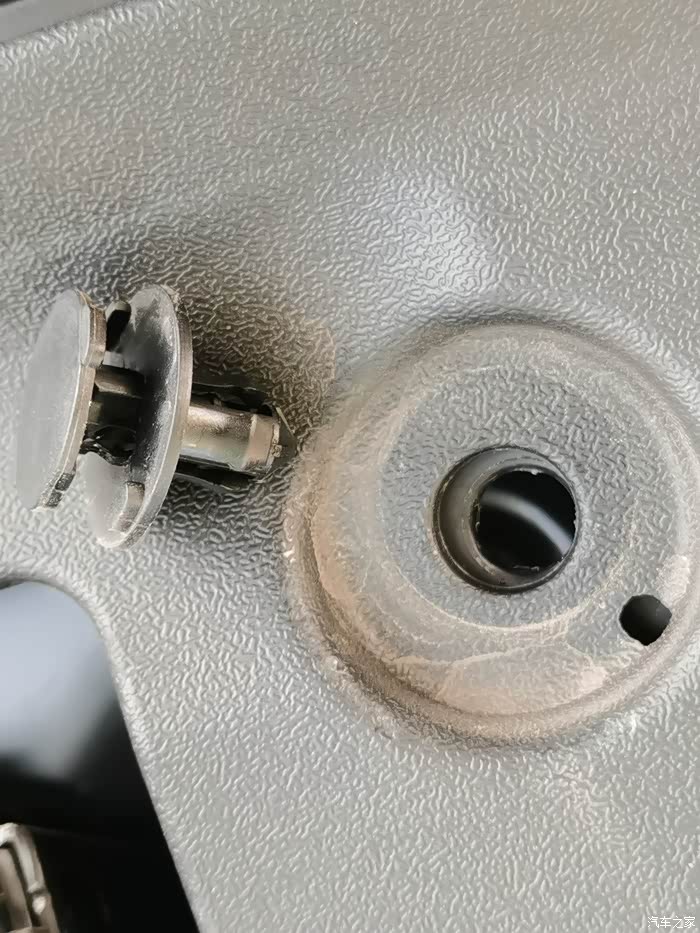

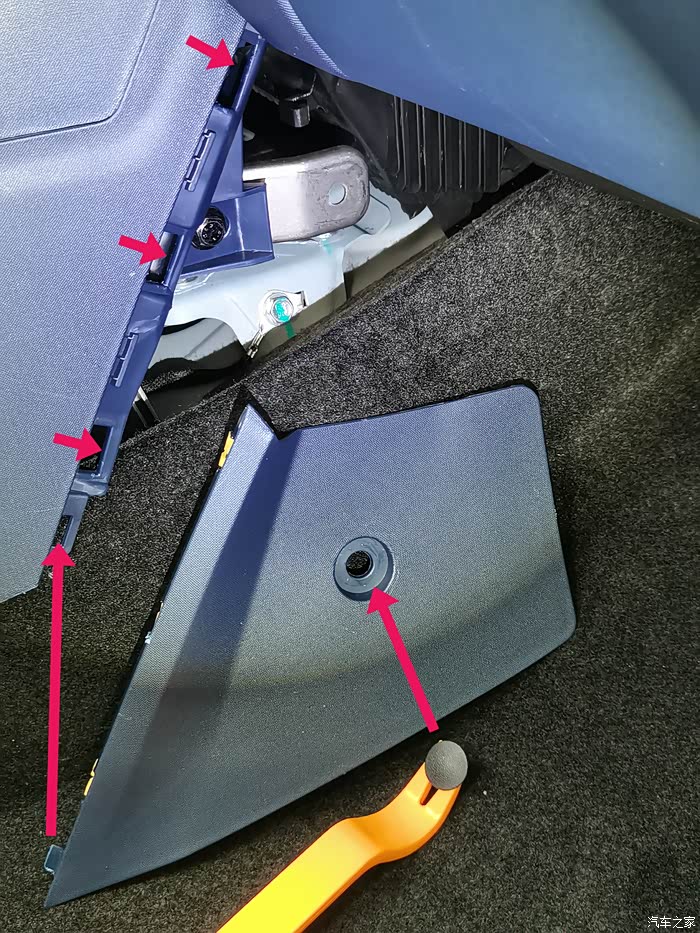

拆副驾位的挡板。撬掉一个塑料卡钉，用点力，往外扳。共三个卡口，一个卡笋（最下面箭头）

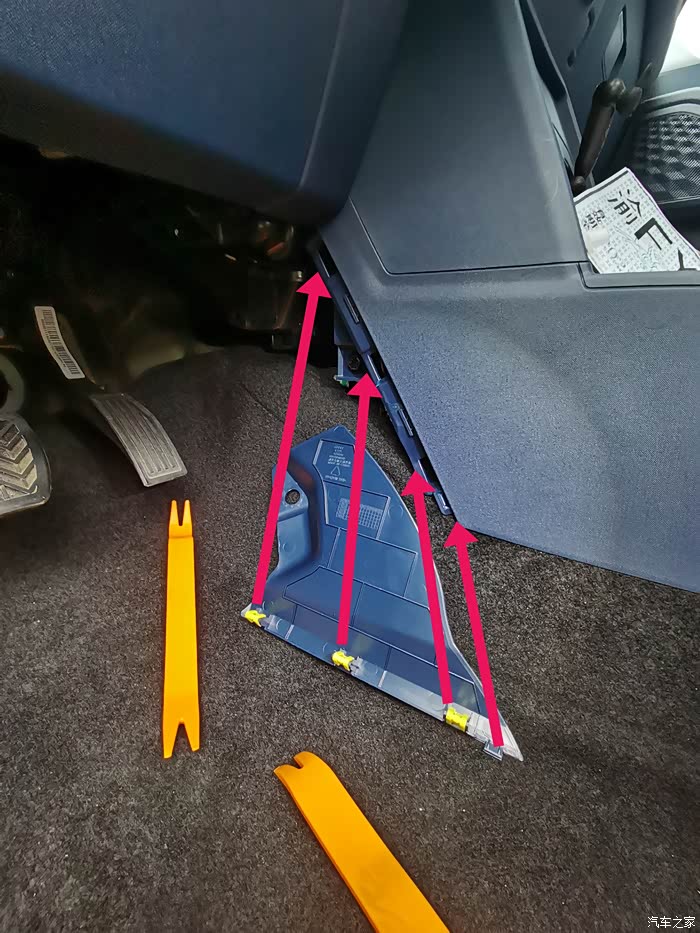

拆主驾位油门踏板右侧的挡板。同样三个卡口和一个卡笋。

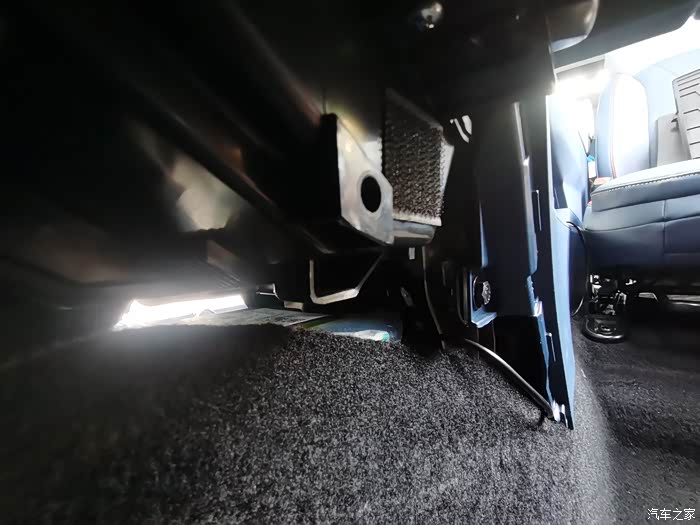

两边挡板都拆掉了。从主驾位往副驾位看过去。有足够大的空间走线。

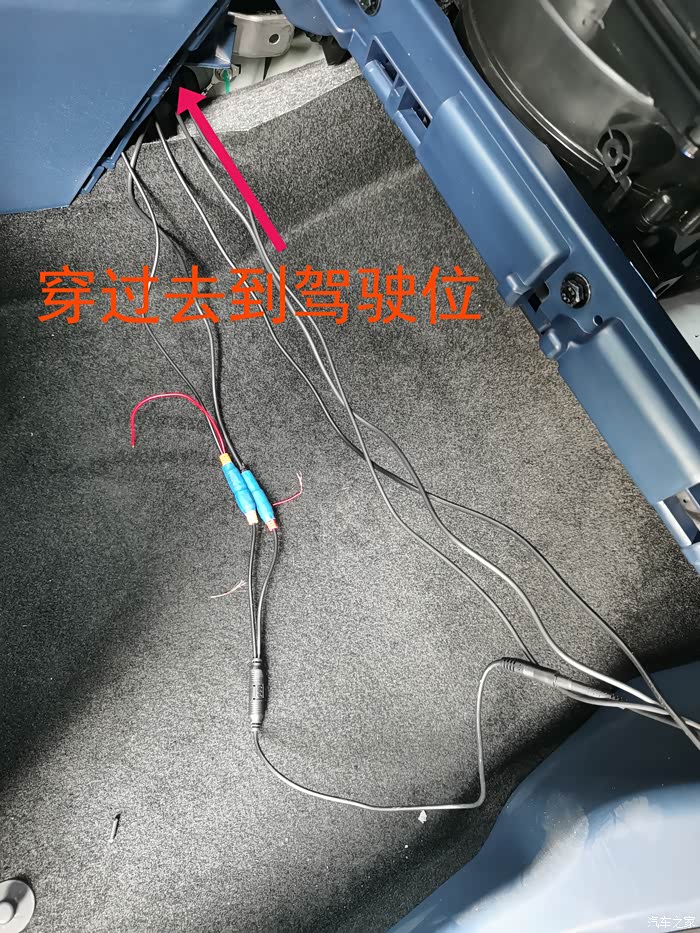

理顺线路。全部穿到主驾位去。把线路用扎带捆绑好。

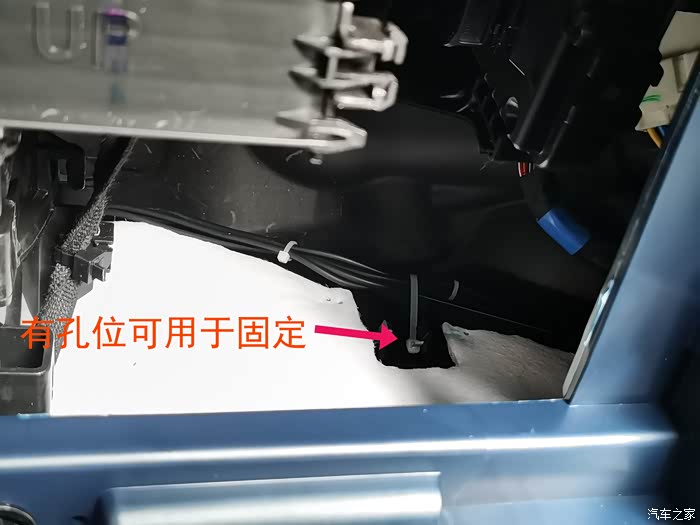

用手摸索，从门框内侧往手套箱内，可以找到空隙进线。手套箱里有个孔位可用，用扎带固定线路。

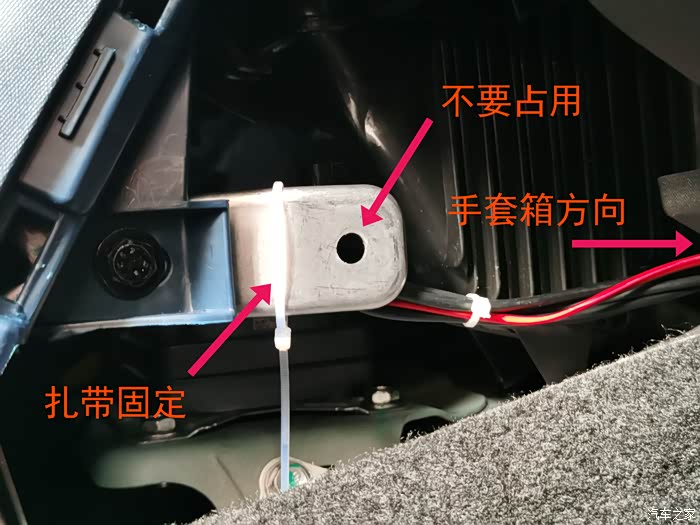

用手摸索，从空隙将线路引到副驾挡板处。扎带固定在车体支架上。支架上那个洞是挡板卡钉用的，不要占用。

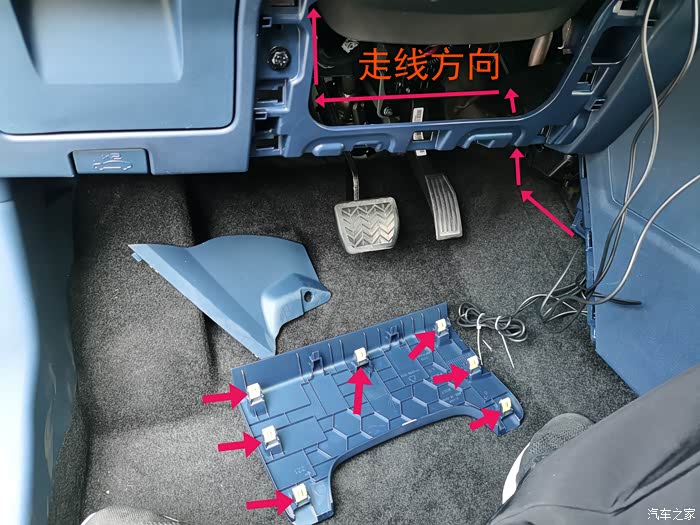

到主驾位，拆方向盘下挡板。7个卡钉。

到显示屏的线路（两根视频信号线，一根显示屏电源线），从油门踏板右侧挡板处进到方向盘下内部空间，再沿方向盘柱左侧往上，从车机联屏左边上去。

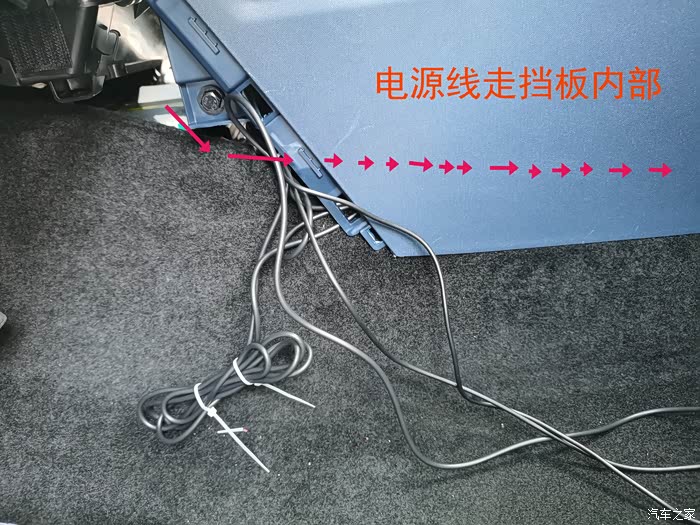

行车记录仪电源线，摄像头电源线，从这块没拆的挡板下引到座椅适当位置处。轻轻拉开下沿，即可将线塞入。

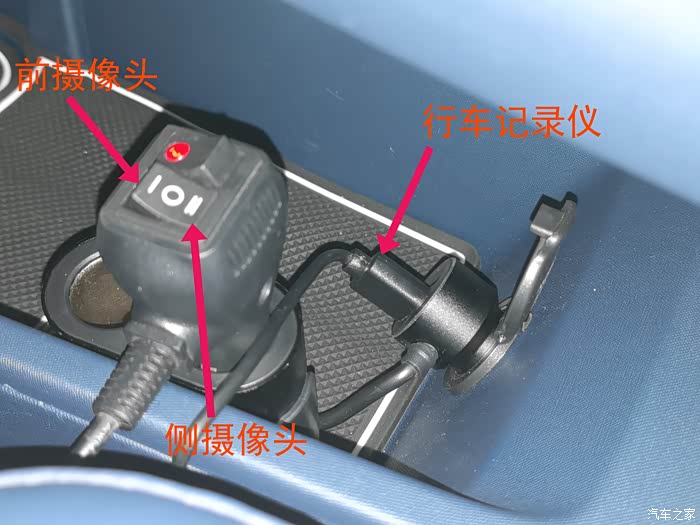

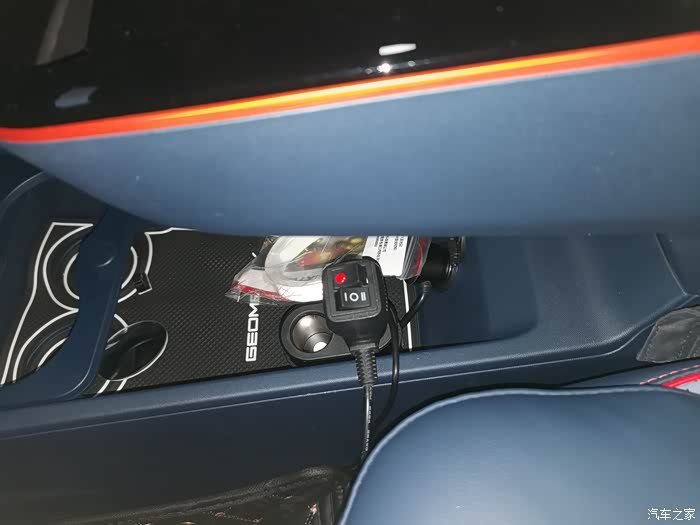

大致从图上这个位置，把电源线引出来。摄像头配的点烟器插头上，有两个开关，其一是电源开关（带红点的那个），其二是前摄像头和侧摄像头的切换开关。现在这个安装位置，往前按，则切换到前摄像头。往后按，则切换到侧摄像头。

注：显示屏有两路信号输入，但两路信号不能同屏显示，只能切换，每次显示一路信号。

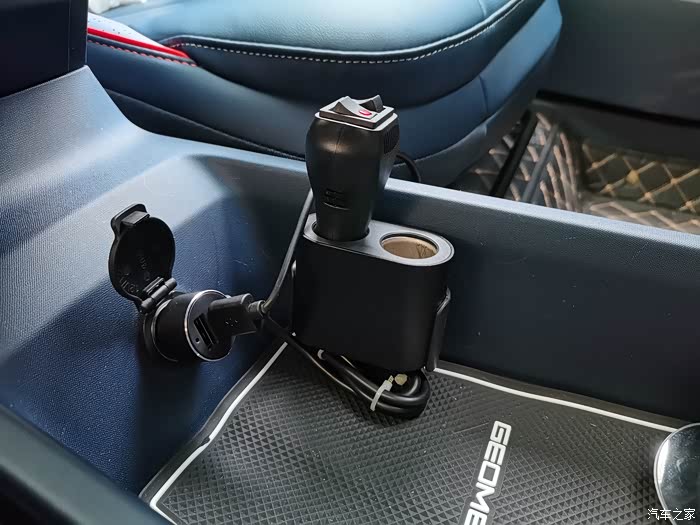

为了方便使用，另购了一个点烟器扩展插座。

扩展插座的插头接车上点烟器的插口上，插头带两个USB接口，一个接行车记录仪，另一个可接手机、相机等设备的充电线。扩展出的两个点烟器接口上，摄像头点烟器电源占用一个，另一个准备再装一个手机点烟器快充头（一般来说带两个USB口）。毕竟普通的USB接口充电有点慢。
扩展插座上有背胶，切换开关要用一些力，所以把插座多余的线盘在一起，在底部承力。

这样处理下来，前舱扶手箱下，就有3个USB口（至少一个快充），前面中控台还有2个，后舱还有1个。完全够用了。

切换开关伸手可及，切换方便，看前则按前、看侧则按后，方便驾驶员盲操。

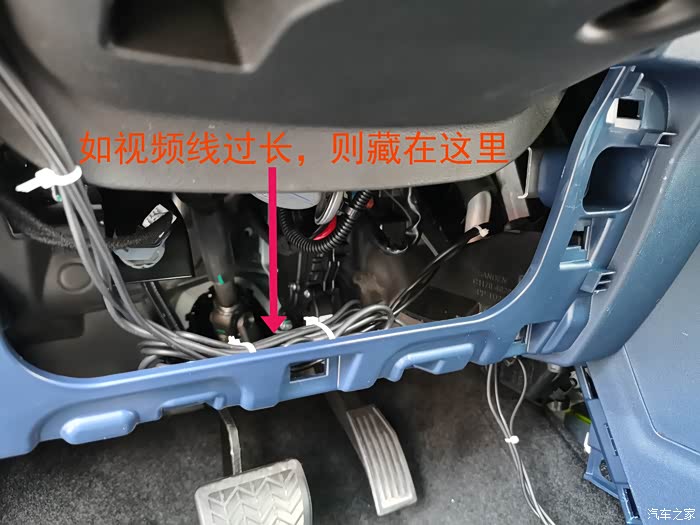

过长的视频信号线和显示屏电源线，则捆绑好，藏在方向盘下内部空间。

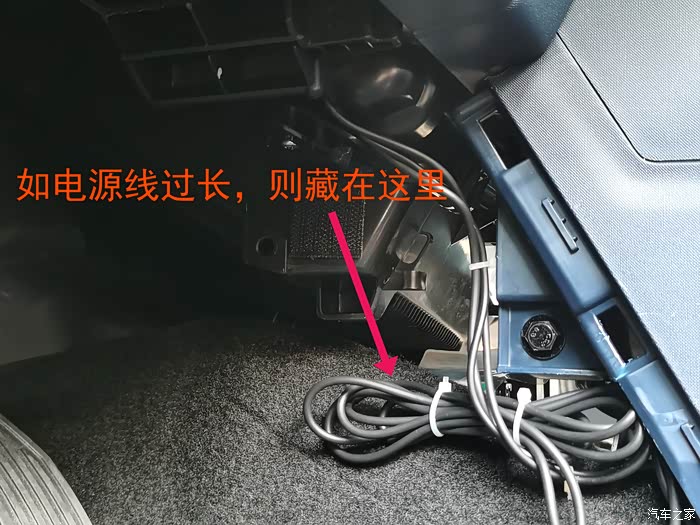

过长的电源线，则捆绑好藏在主驾挡板如图所示的下部。

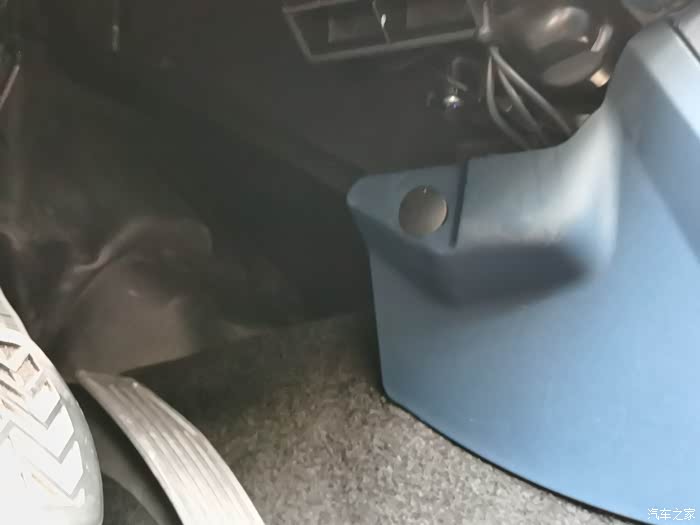

盖好主驾处挡板后的线路情况。不低头，完全看不到线路。

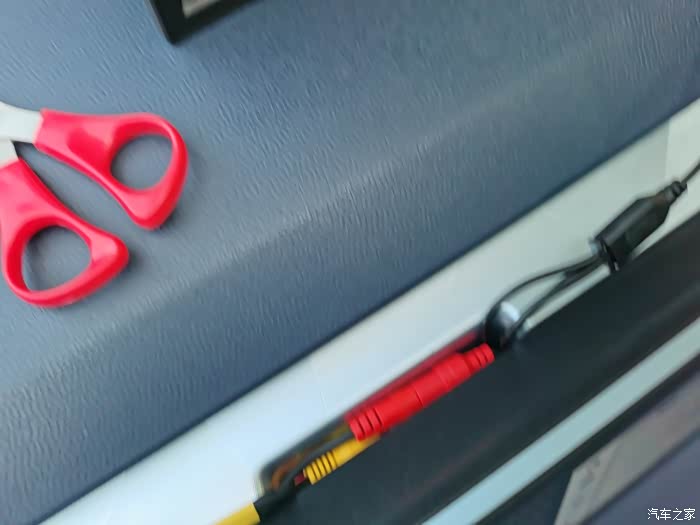

车机屏幕后面的这个凹槽，刚好塞入三个接头。

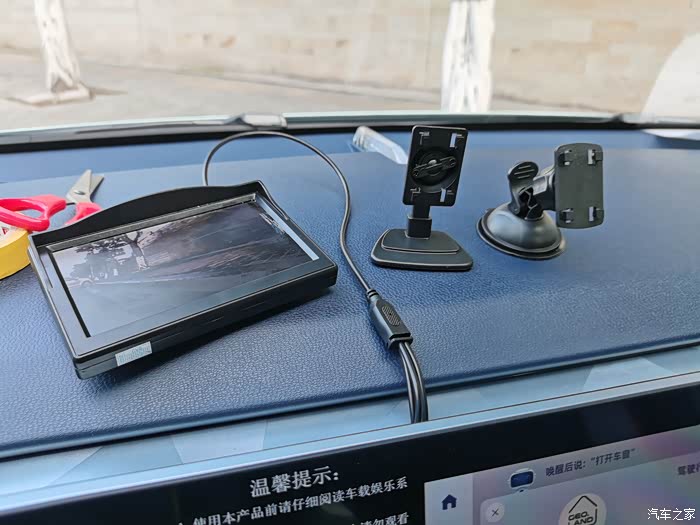

送的显示屏支架和吸盘。几何E这个地方普通吸盘吸不起。支架又不太好找位置，准备再购一个可贴曲面的支架。过后再说了，先把屏放车机屏后凹槽临时用一下。
