精英欧诺加装起亚K2多功能方向盘按键 控制 14款天籁车机
15年三月买的 14款精英欧诺 当时有买的有点贵，裸车52000 下地59000 比你们现在的贵太多
， 去年一年没怎么开，现在才开了1W多点 ，平时也喜欢搞折腾，改了尾门遥控，折叠钥匙 不锈钢脚踏 ，还改了14款天籁车机 倒车后视，14款的车机有蓝牙功能13款的没有 功能太强大，除了没导航以外该有的功能都有，开车接电话太危险，受到东莞车友方向盘加按键的启发，加装起亚K2多功能方向盘按键 这个计划越来越强烈，前天正式在某宝上买了，K2蓝牙按键共8个功能 和欧尚的游丝，东西还在路上，到手就准备安装，用来控制14款天籁车机，天籁车机只要三条线就可以控制大多数功能 你们准备看我的大作吧 先借用别人的图片 这次难度相当大 属于长安欧诺车型国内首创，反正没看到有人这样做，东莞的车友用这个按键控制导航，导航有按键学习功能随便哪个按键输出不同电压都可以用，要简单很多， 我控制的是天籁CD机 天籁CD机是总线控制 三条线的，电阻偏点就不能用，还有前几个月加装的安卓平板 做为导航 供电用12转4.3 声音双CD机的AUX接入，安装高德导航和高德地图，还装了几个GPS测速软件，平板外接蓝牙GPS 内置陀螺仪，导航很准的。平板专做导航，天籁车机做功放和倒车视频，安装平板工程浩大，时没拍照片，4月10号，开车溜达了一圈，发现方向盘转动时游丝有点异响，又拆开调整游丝角度后再固定没问题了，再把方向盘按键小灯也 接了，彻底完工，总结工程浩大，很耗时间，还好我上班有的是时间，工具也全。
， 去年一年没怎么开，现在才开了1W多点 ，平时也喜欢搞折腾，改了尾门遥控，折叠钥匙 不锈钢脚踏 ，还改了14款天籁车机 倒车后视，14款的车机有蓝牙功能13款的没有 功能太强大，除了没导航以外该有的功能都有，开车接电话太危险，受到东莞车友方向盘加按键的启发，加装起亚K2多功能方向盘按键 这个计划越来越强烈，前天正式在某宝上买了，K2蓝牙按键共8个功能 和欧尚的游丝，东西还在路上，到手就准备安装，用来控制14款天籁车机，天籁车机只要三条线就可以控制大多数功能 你们准备看我的大作吧

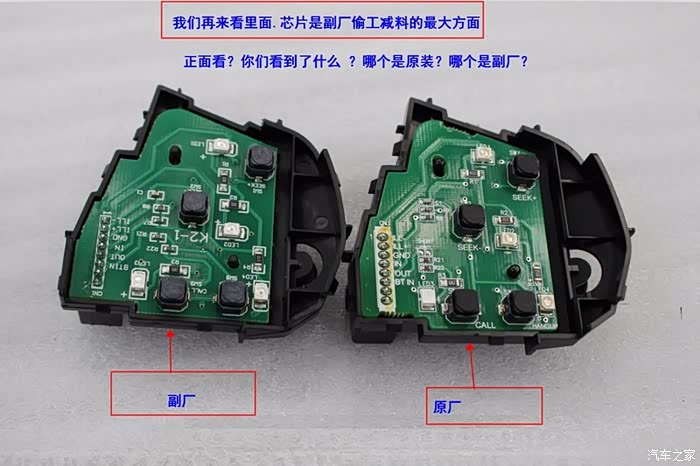

先借用别人的图片 这次难度相当大 属于长安欧诺车型国内首创，反正没看到有人这样做，东莞的车友用这个按键控制导航，导航有按键学习功能随便哪个按键输出不同电压都可以用，要简单很多， 我控制的是天籁CD机 天籁CD机是总线控制 三条线的，电阻偏点就不能用，还有前几个月加装的安卓平板 做为导航 供电用12转4.3 声音双CD机的AUX接入，安装高德导航和高德地图，还装了几个GPS测速软件，平板外接蓝牙GPS 内置陀螺仪，导航很准的。平板专做导航，天籁车机做功放和倒车视频，安装平板工程浩大，时没拍照片，4月10号，开车溜达了一圈，发现方向盘转动时游丝有点异响，又拆开调整游丝角度后再固定没问题了，再把方向盘按键小灯也 接了，彻底完工，总结工程浩大，很耗时间，还好我上班有的是时间，工具也全。

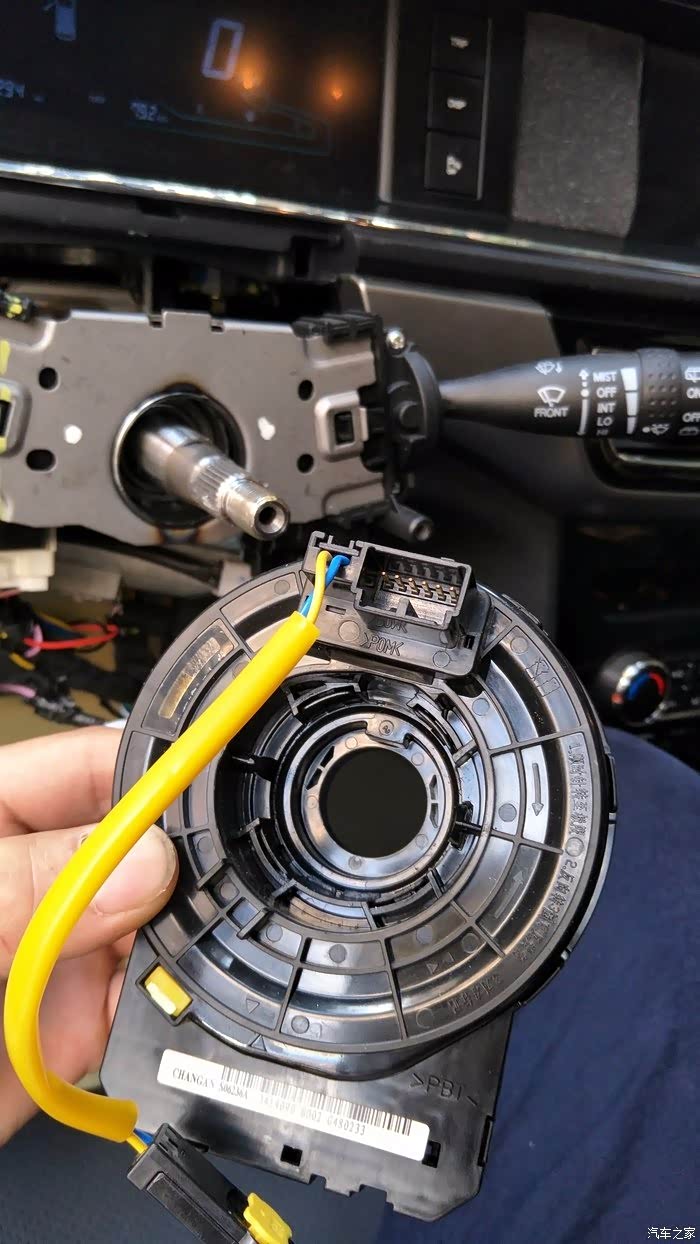

欧尚的游丝

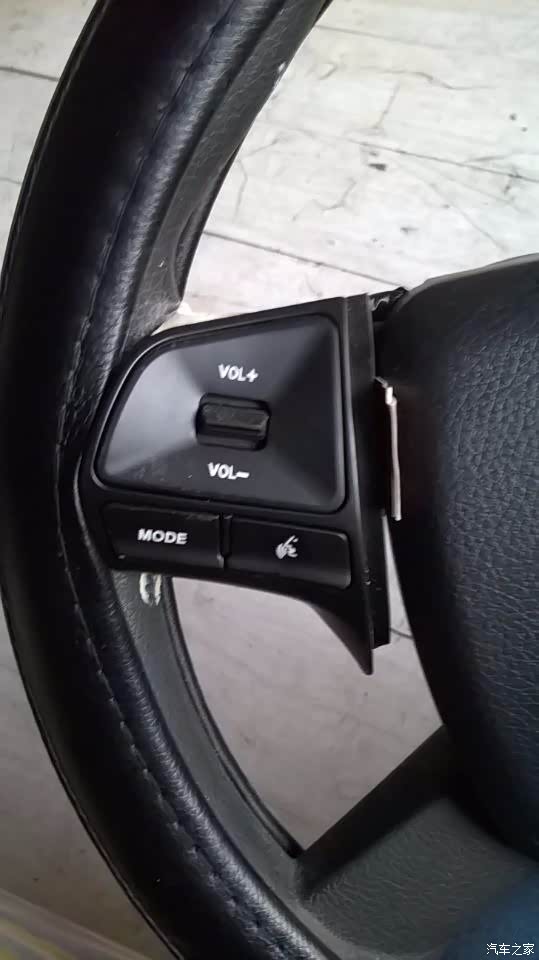

这是左边
这是右边

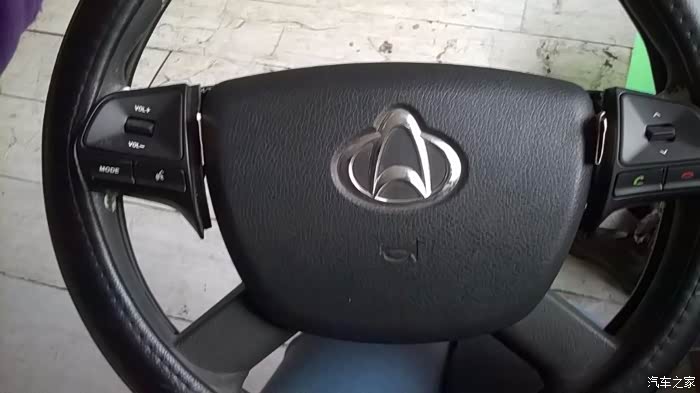

这是全貌

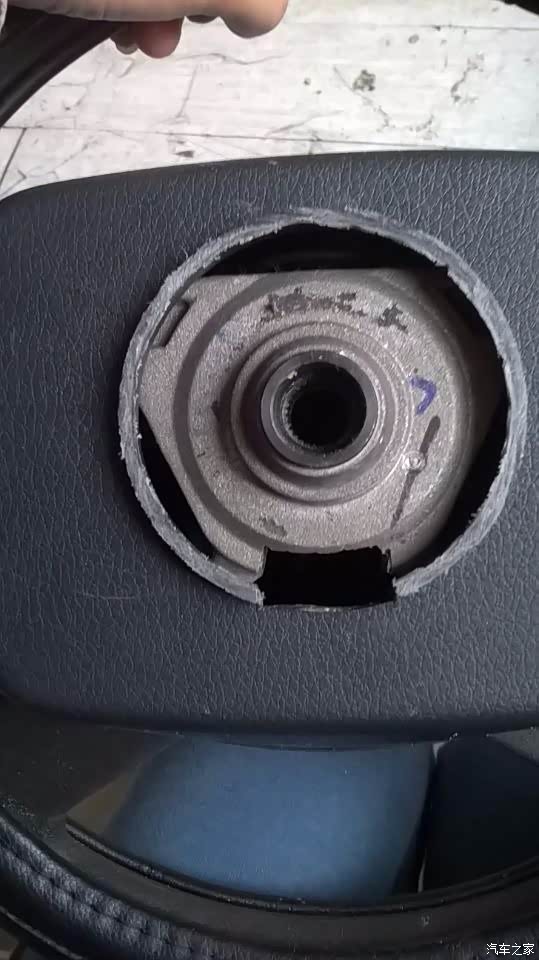

方向盘背面，注意我切了个缺口 引游丝线用的，塑料部分也切了一圈。

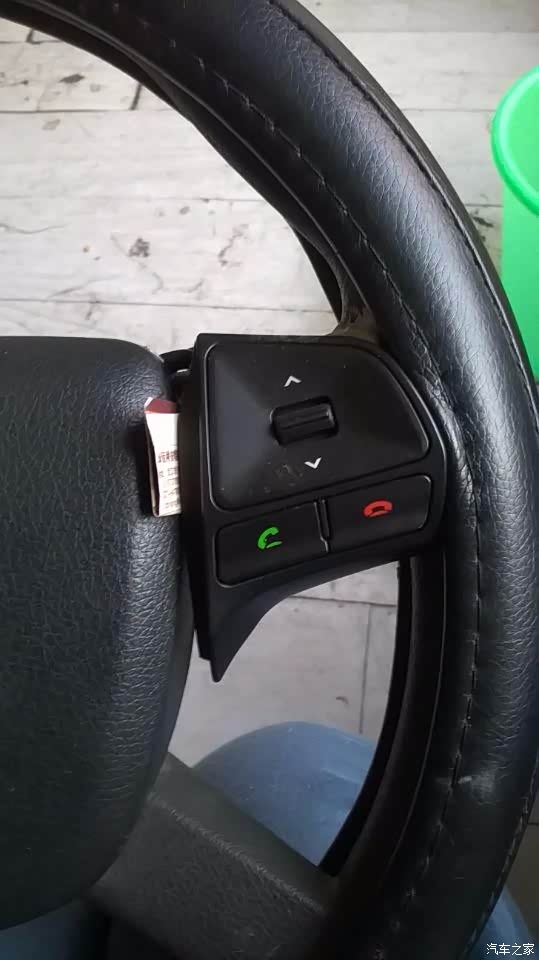

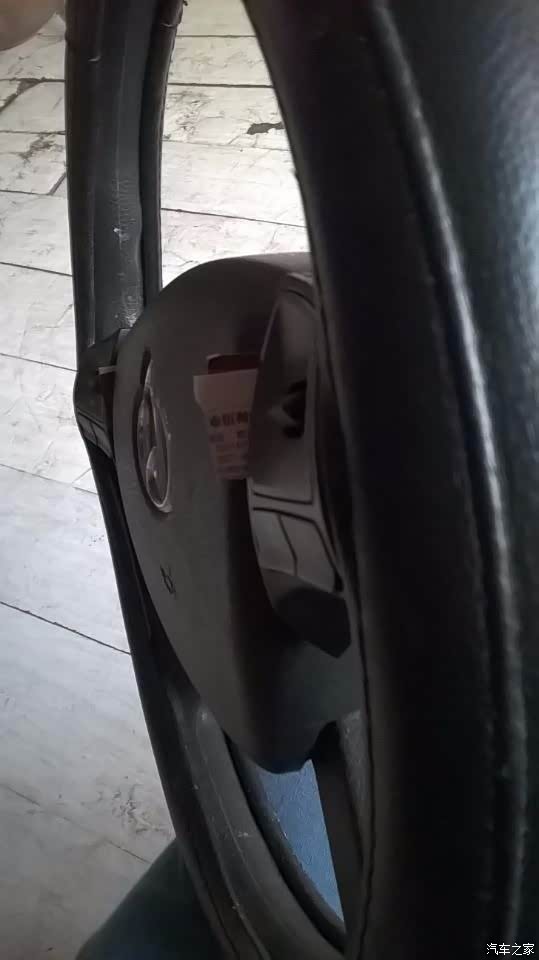

侧面图，不像东莞车友所说的高出不少，基本是平齐方向盘的，我把方向盘上的泡胶向下了一部分，好让按键平着方向盘。

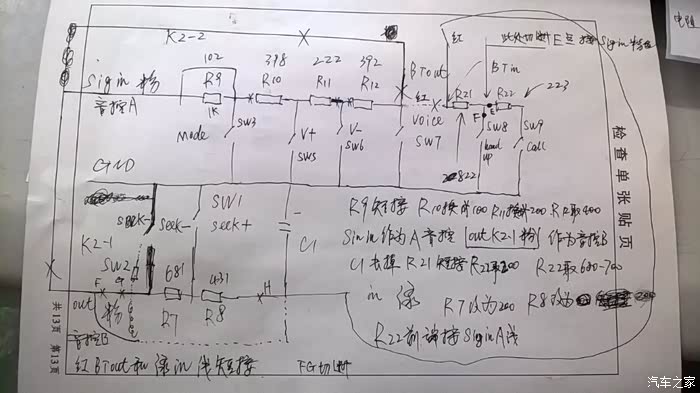

这是手绘的起亚K2按键图 改动比较大 否则的话+- 和上下会反

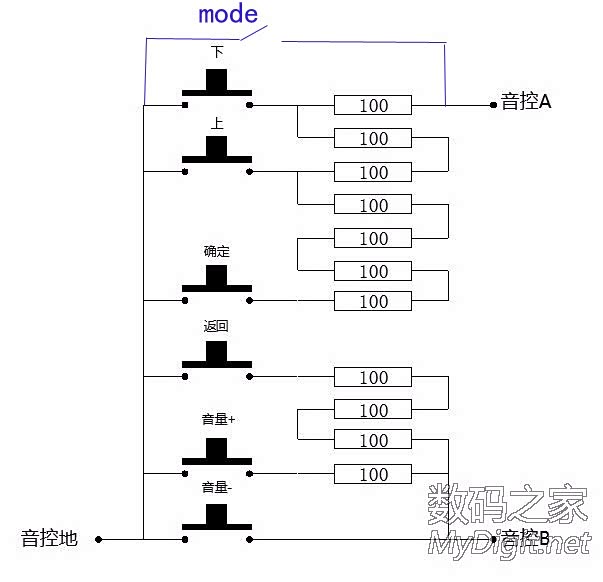

K2按键原理图
左右照明灯是独立的，引出线接小灯就行。

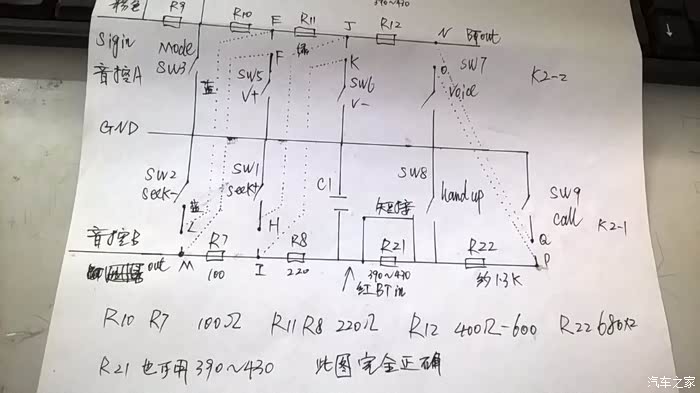

需要参照这个图纸 挂机键电阻要很准，偏了就不能挂电话了。
焊接水平不高的也可以把按键电阻全部去掉，另外再用洞洞板用大电阻做个板，飞线到按键板上，一边拉7条线， 我的语音键是空的，也用不上，控制天籁车机7个按键够用了。

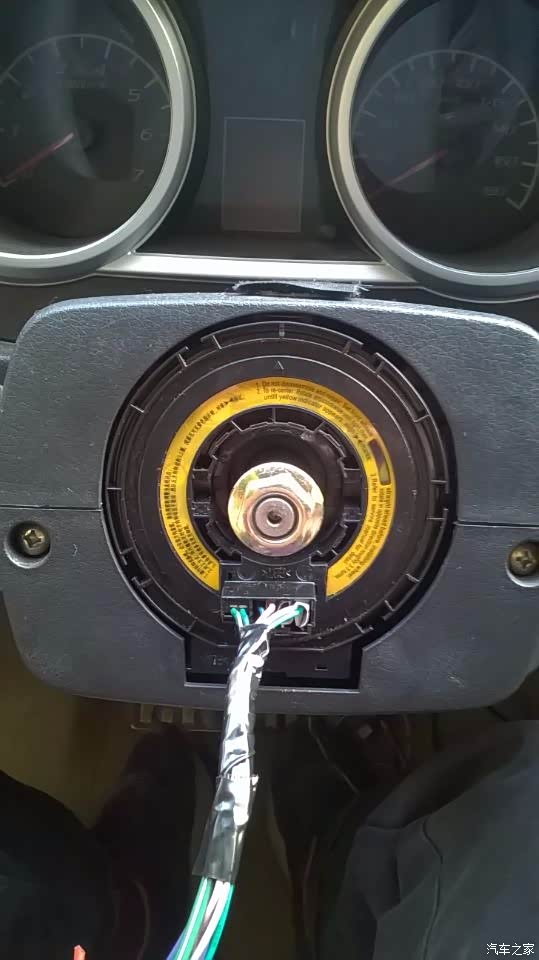

装好的游丝 背后卡位不对，去掉了4个桩桩。

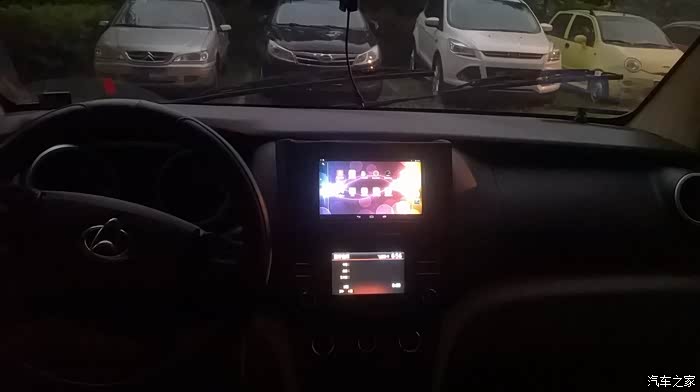

这是前几个月搞的，加了一个平板专门做导航，声音接入CD机的AUX 平板外接的蓝牙GPS 天线 放在台面左角喇叭处。搜星只要一开机秒定，平板去掉电池，接12转4.3模块。
再补充几张图片

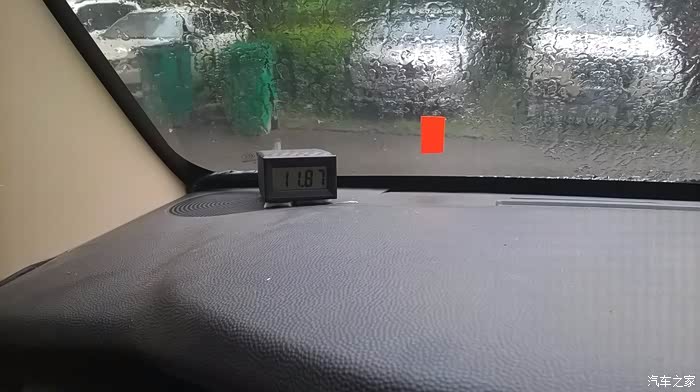

这是加装的电瓶电压表，黑白的，光线越强看的越清，这个盒子里还有GPS 天线。

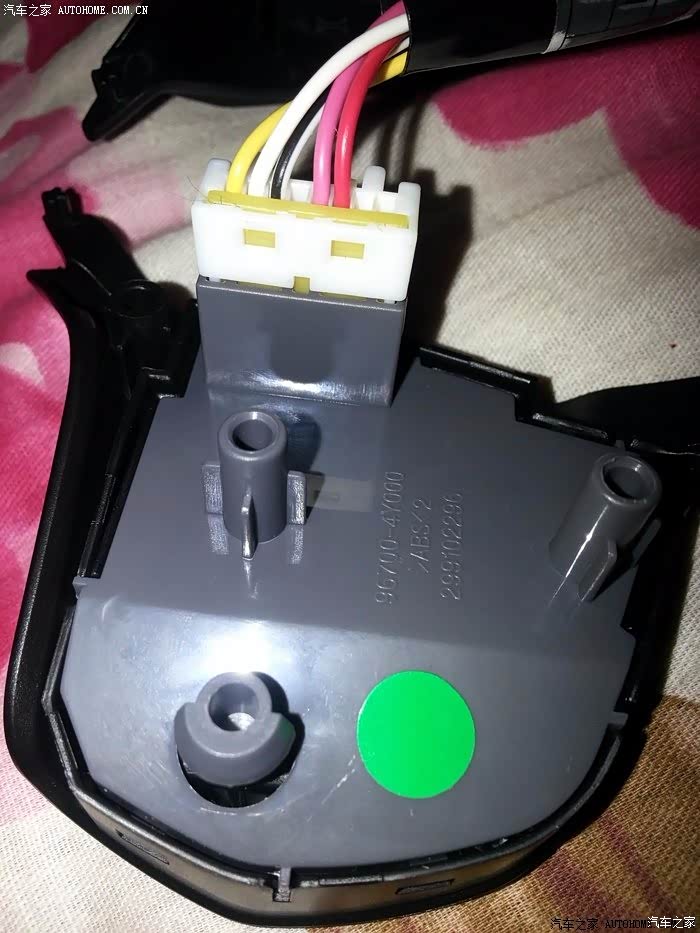

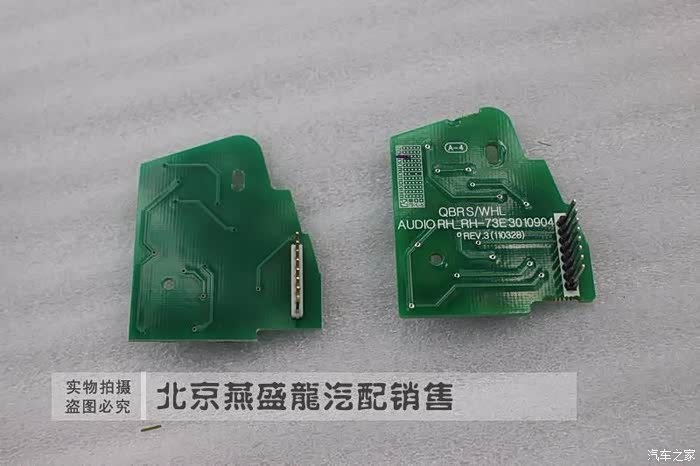

按键背面

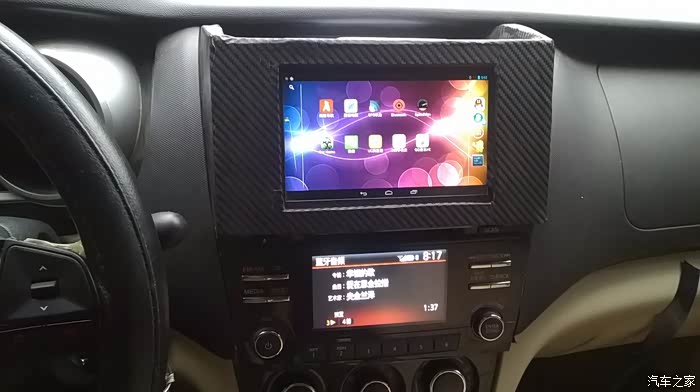

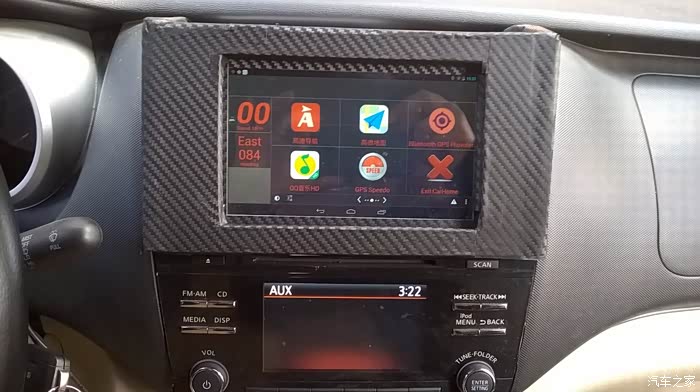

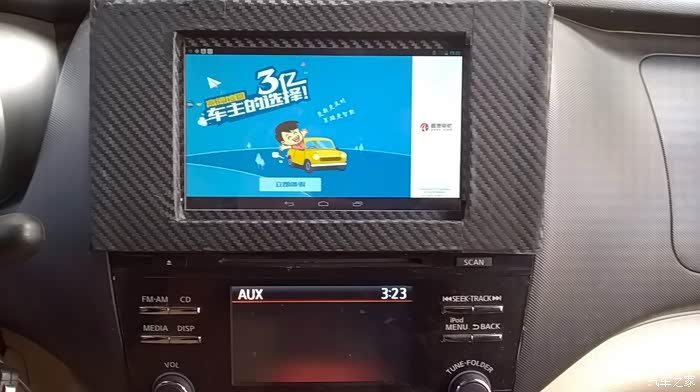

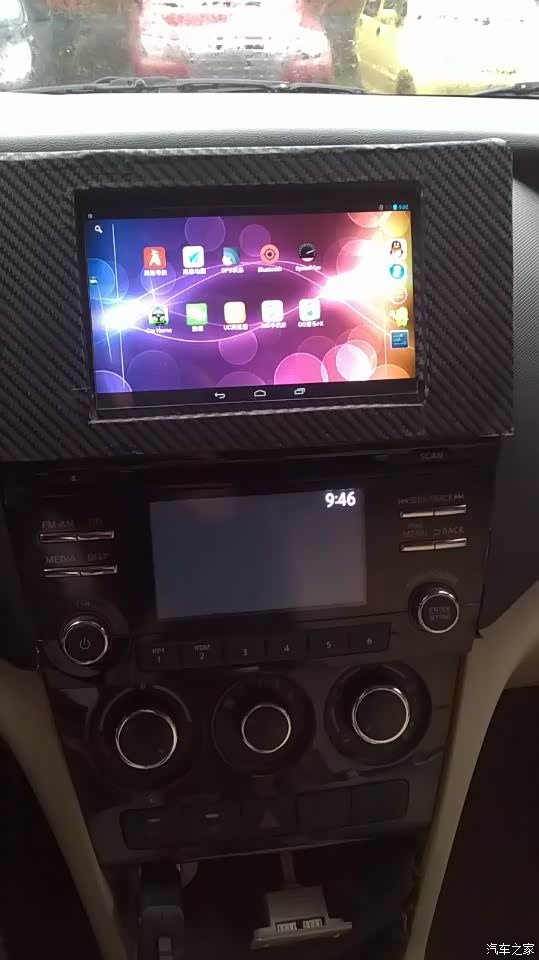

平板安装好的样子，安装的软件

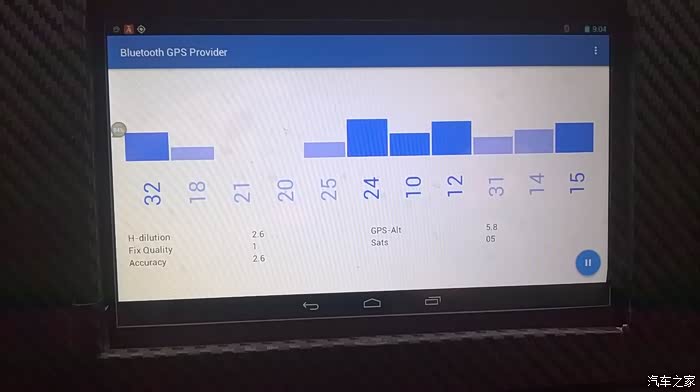

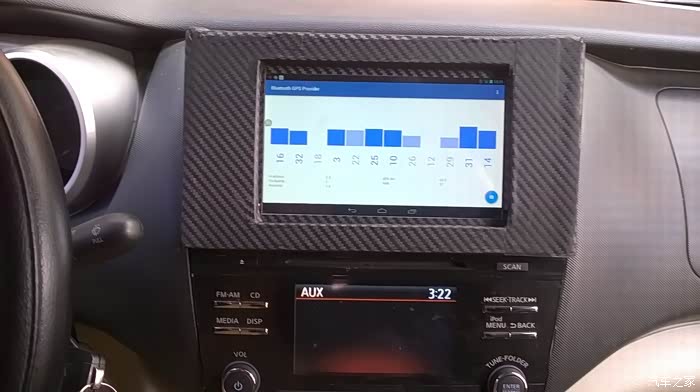

平板和GPS 天线无线联接，用的是BLUETOOTH GPS PROVIDER 这个软件 ，这个软件必不可少，找了很久。
平板中控软件，这个可有可无，没多大的用处。

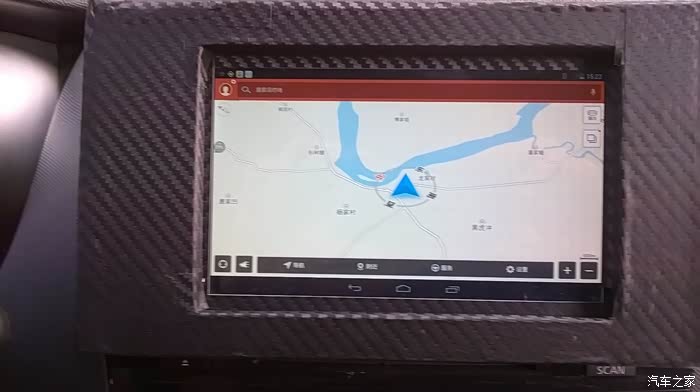

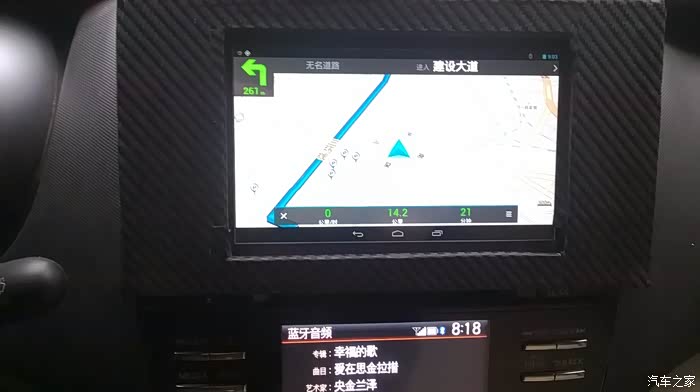

高德导航启动中。
GPS开机秒定，目标暴露了，别发导弹过来

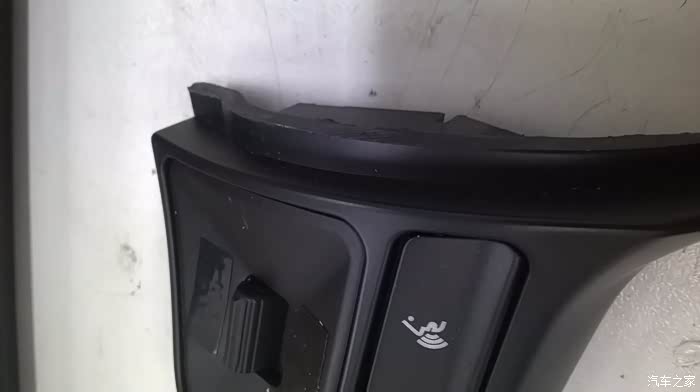

切割后的按键，这是左边，右边的被我切多了，不小心
平板后面的空调出风口被我用毛巾堵起来了，外面贴了碳纤维纸，手工加工的平板外壳有点粗糙 任何时候蓝牙优先，不管CD机工作在什么画面来电话了自动切换到蓝牙画面。
任何时候蓝牙优先，不管CD机工作在什么画面来电话了自动切换到蓝牙画面。
秒定位

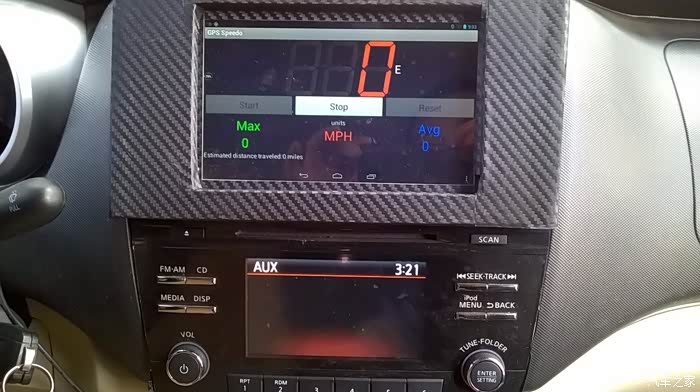

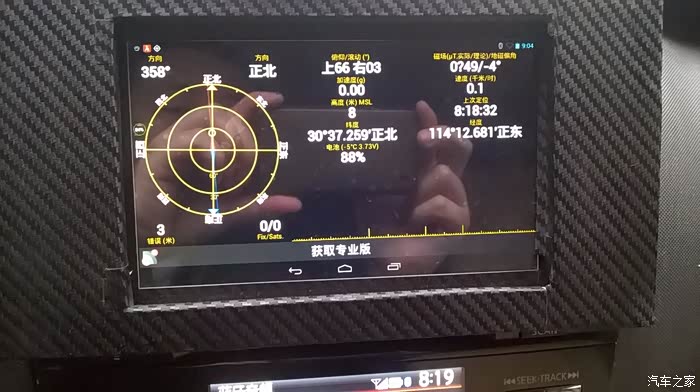

这个软件很强大 方位角，速度 高度 等等 ，我的坐标又暴露了。

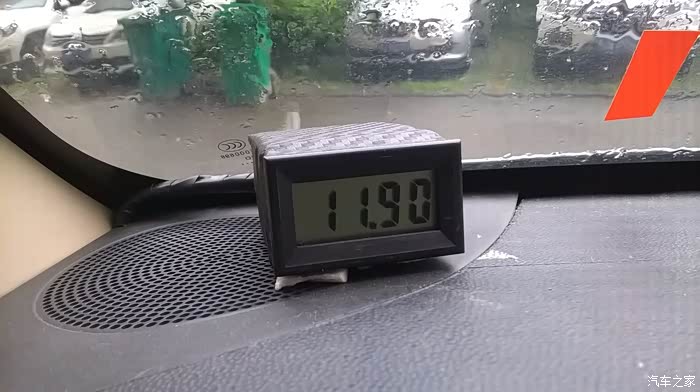

电压表和GPS天线二合为一，再大的大太阳也不怕，光线越强看得越清楚。

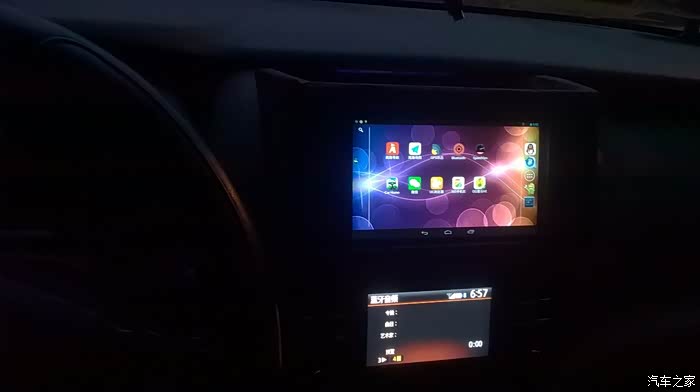

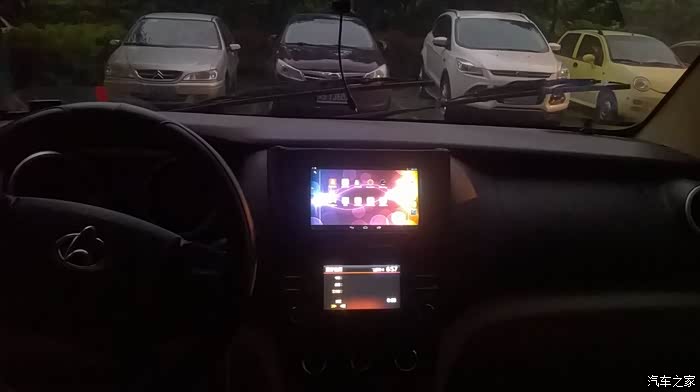

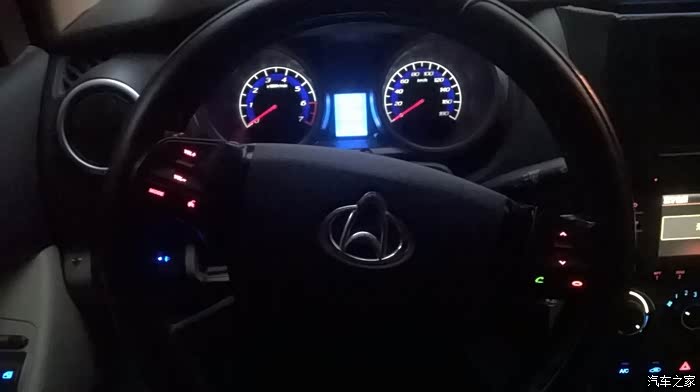

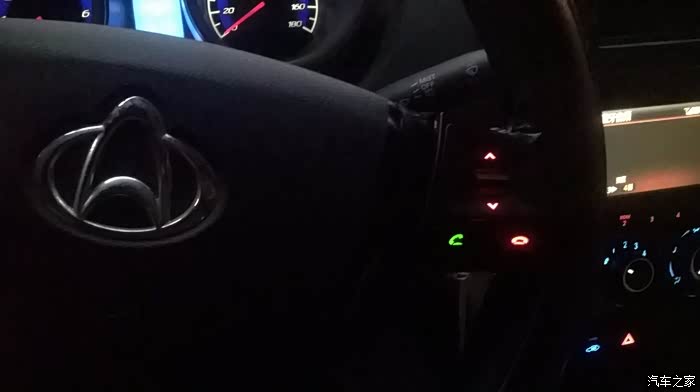

晚上效果
晚上效果
晚上效果
晚上效果
晚上效果
晚上效果
