小云的拨杆换挡机构改旋钮换挡机构

这是小云的换挡机构图片

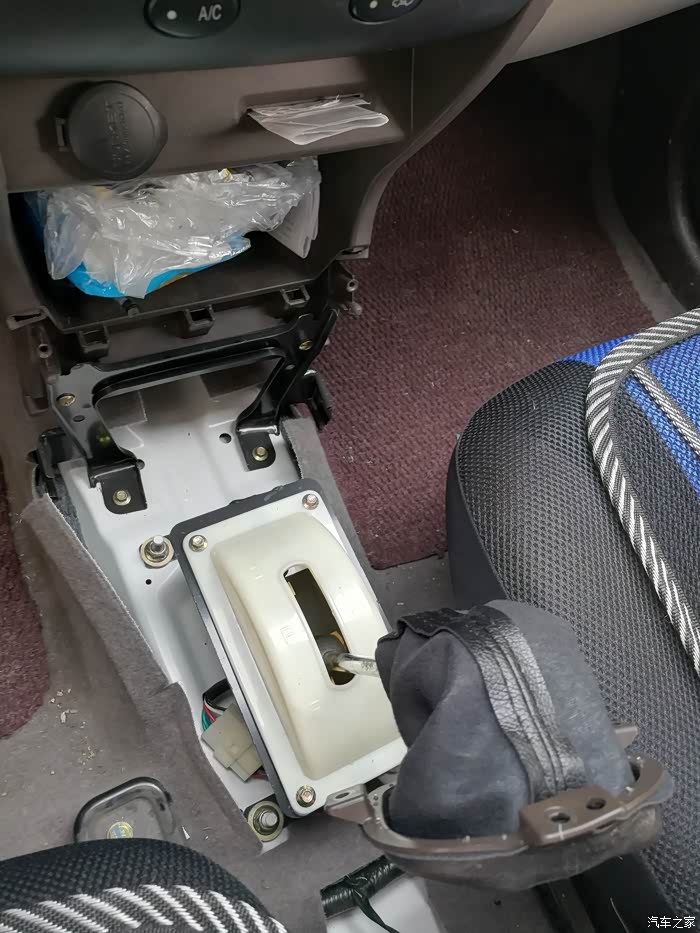

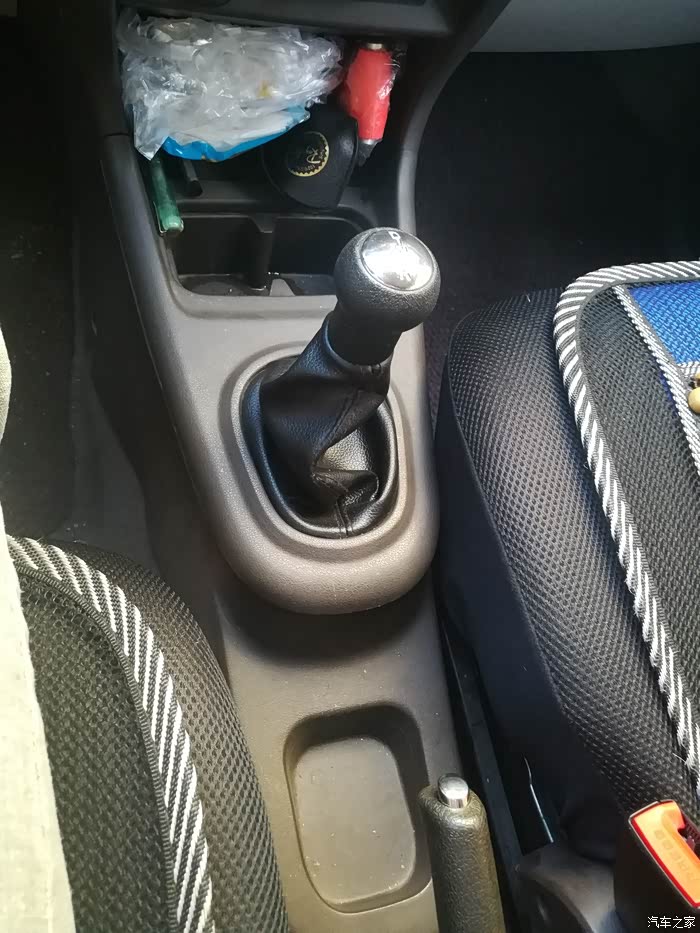

一直想换成旋钮的，趁端午节小长假就开始改装了。拆了原来的拨杆换挡机构

实测接插件引脚定义

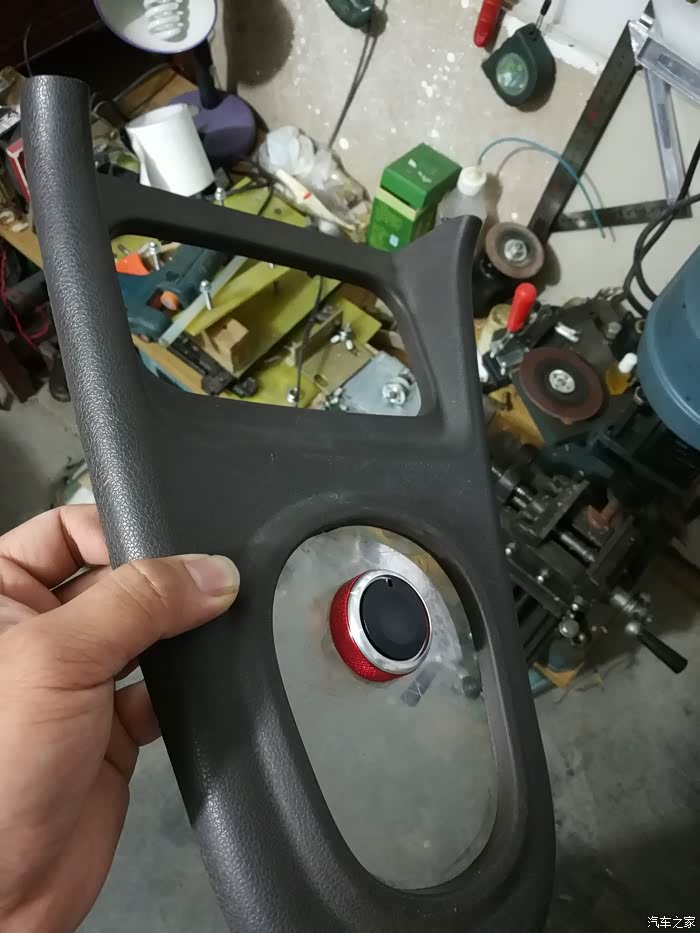

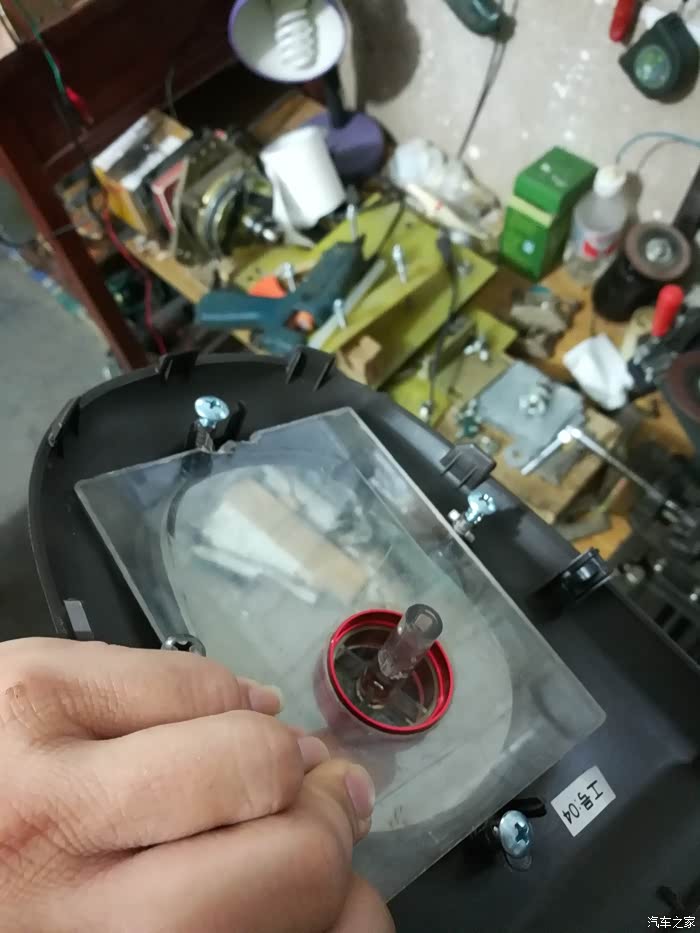

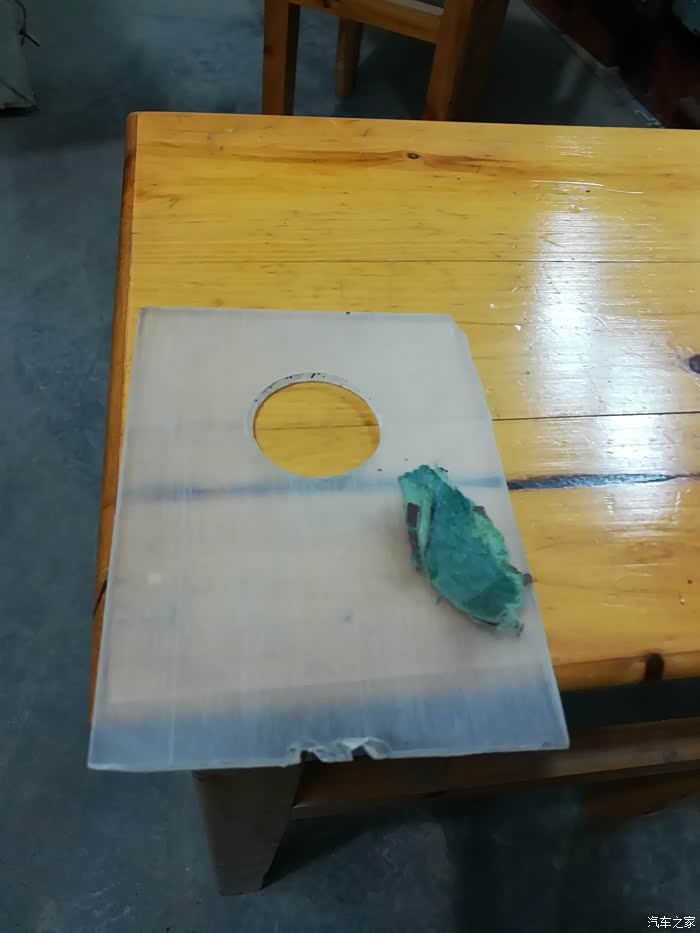

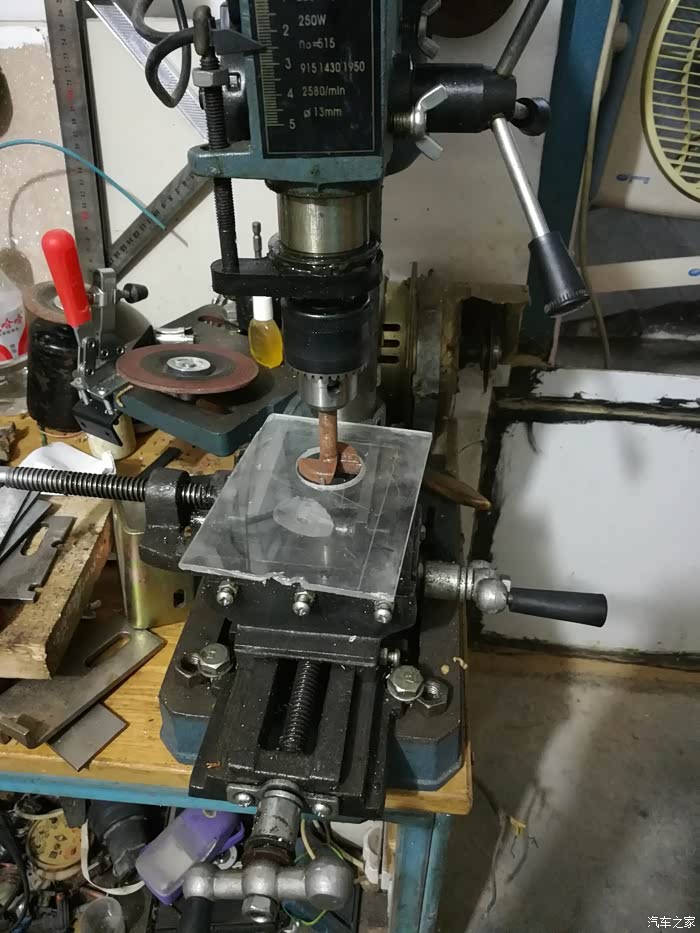

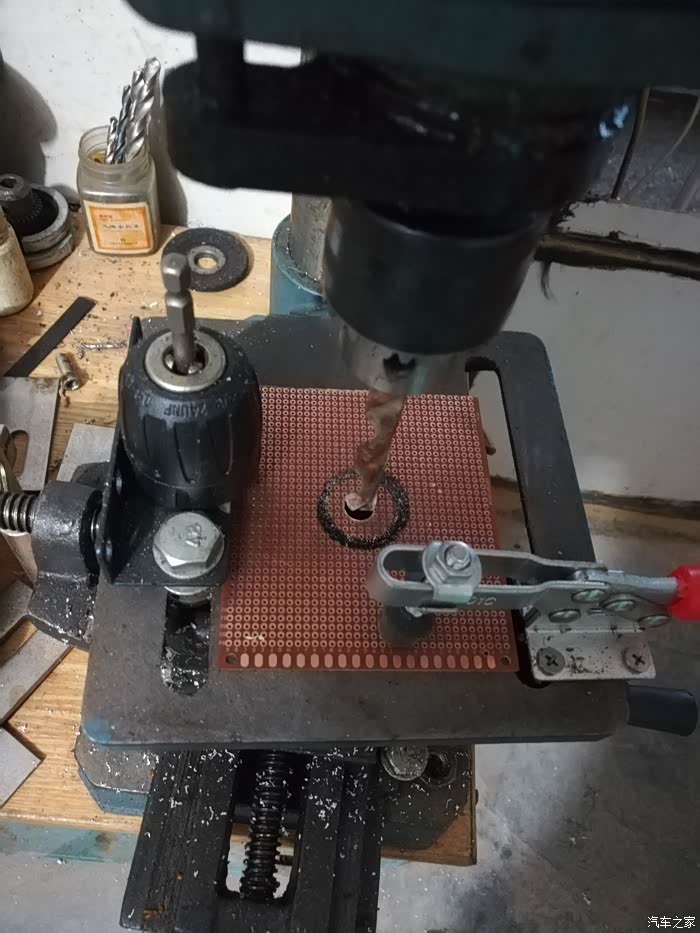

买了旋钮和换挡开关。找了块透明的有机玻璃板，切割，钻孔，比对，打磨

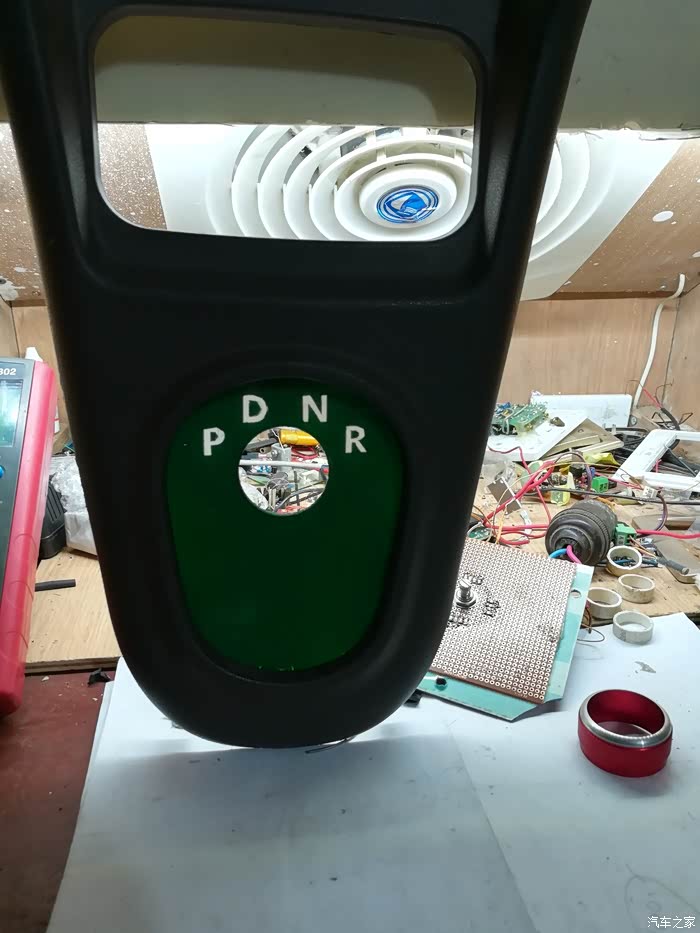

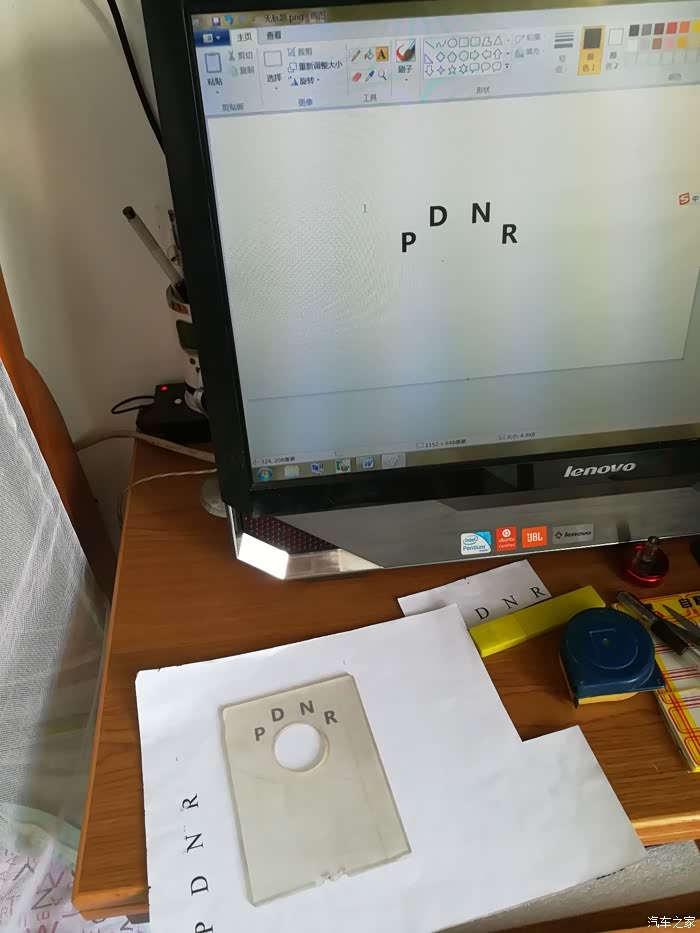

开始打字排版了

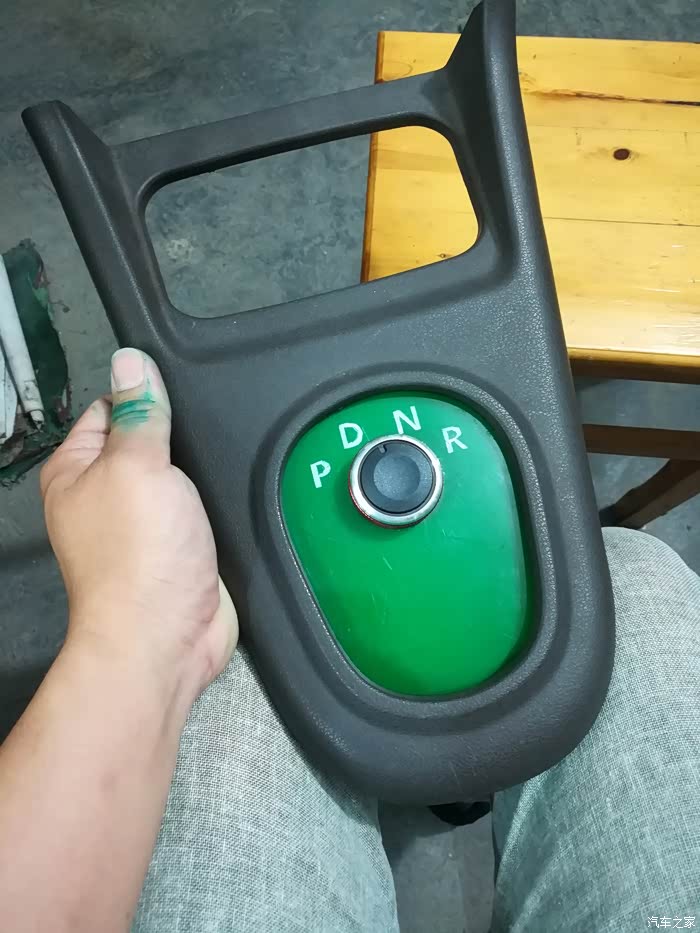

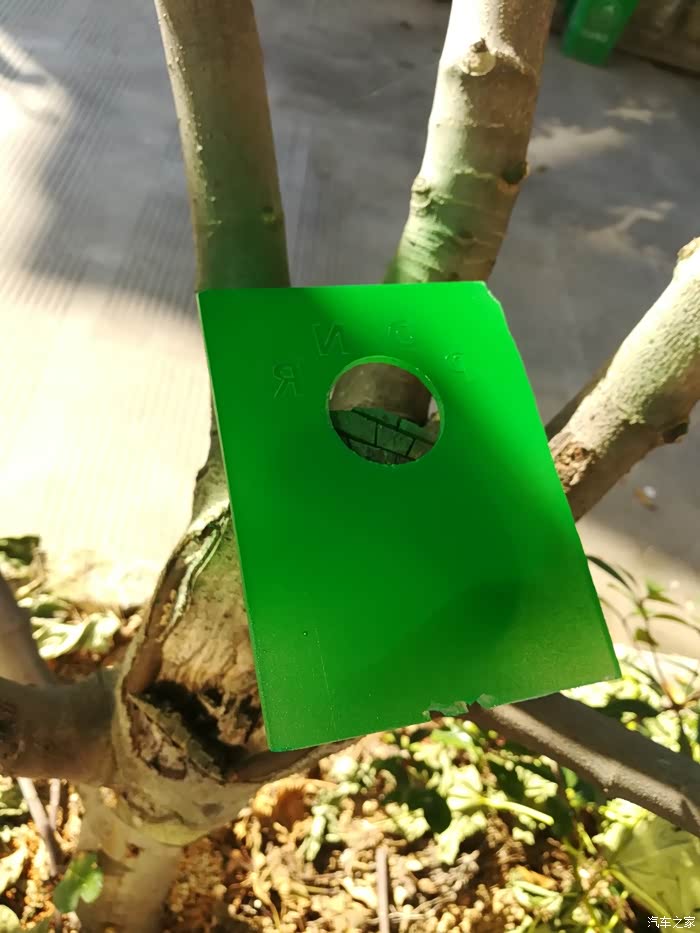

绿色是新能源汽车的代表色，所以喷绿漆

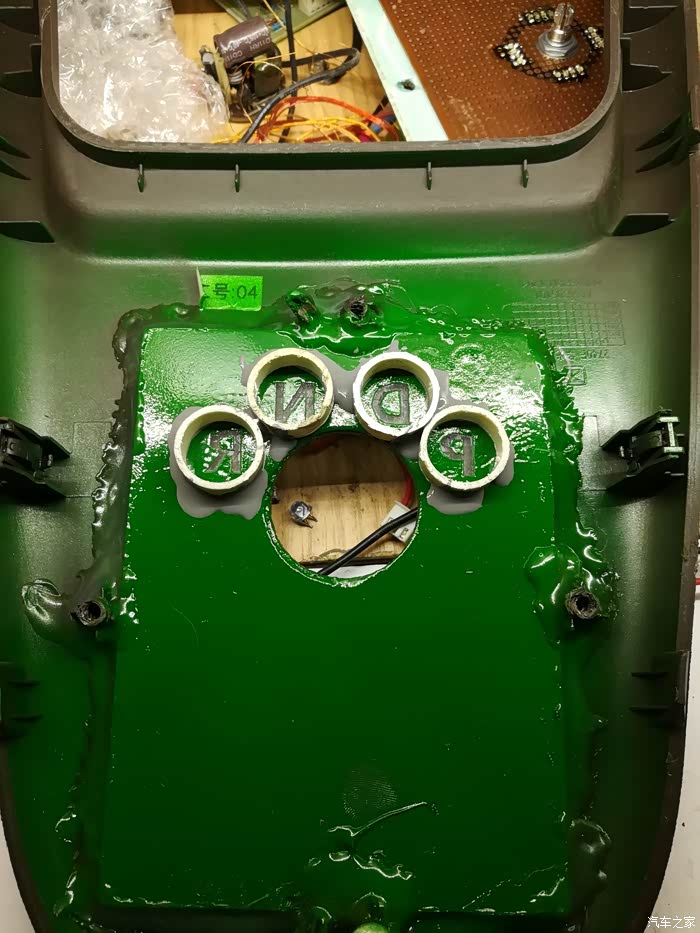

设计是换挡字母和旋钮都是有彩色背光的，所以接下去做背光板了

因为有四个档位，旋钮背光板用了红（驻车），绿（前进），蓝（空挡），黄（倒退）四种颜色，每种颜色四个，共16个贴片LED。看看效果吧[表情]

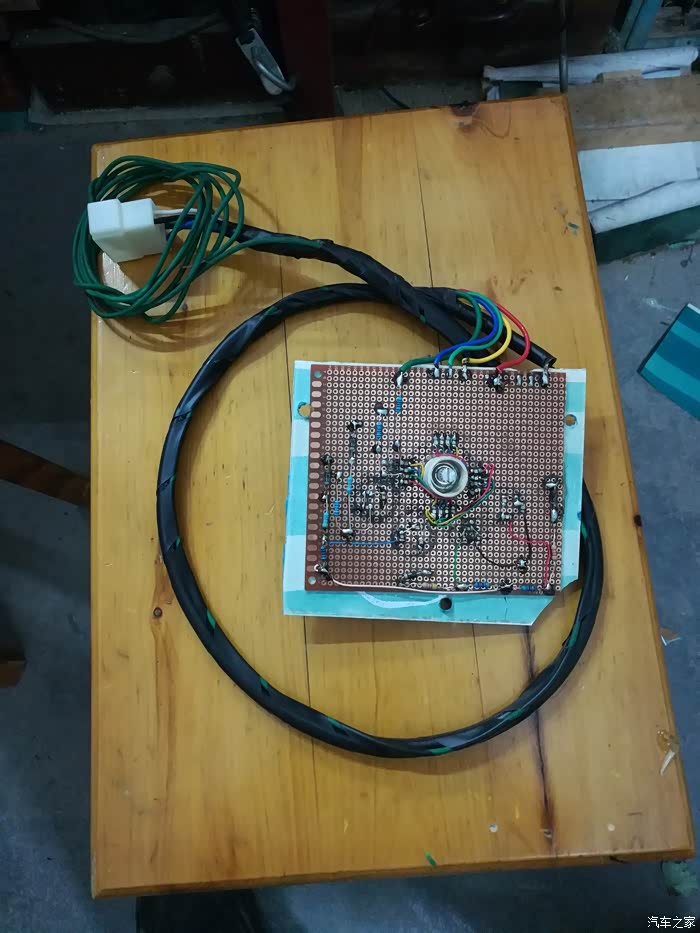

接下来把档位字母的彩色背光也做好了，每个字母用三个LED，共12个，和旋钮对应颜色。设计是当旋钮在某个档位，该档位字母高亮度，其余字母低亮度，有明显的亮度区别，真心好看。下图是全部做好的电路板

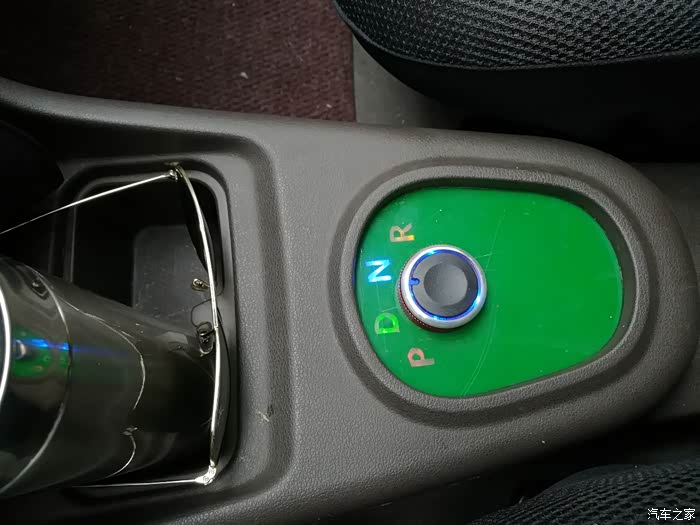

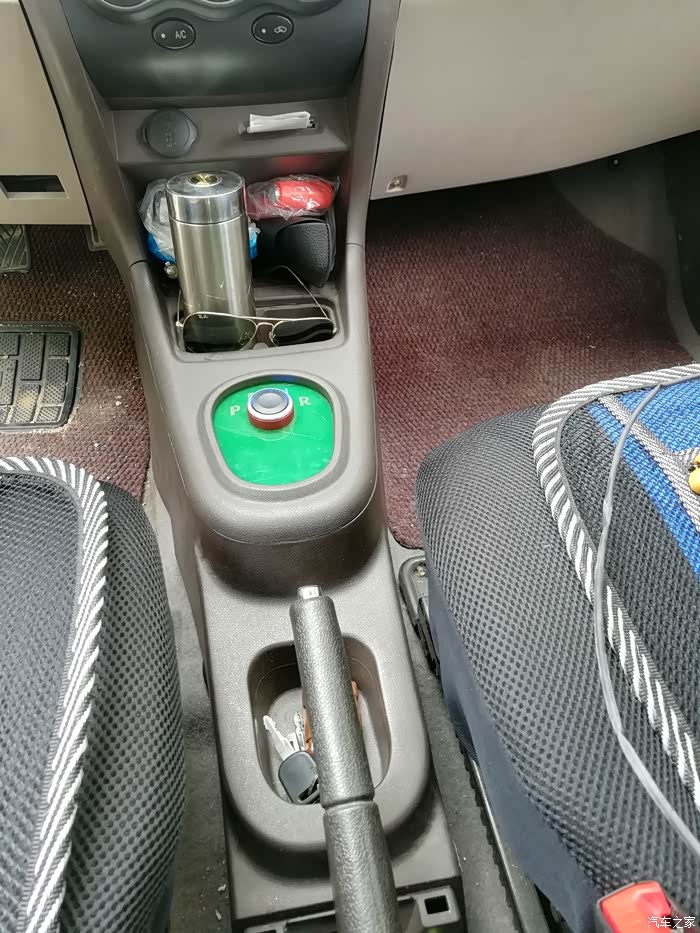

下两图是装车后的照片

由于原车是没有P（驻车）档，我自己外加的。设计是，当旋钮转到p档时自动拉起手刹的，实现这功能还需要手刹电动执行器和配套驱动电路，这些还在准备中。所以暂时P档空置。
