险情、车况全记录——CRV安装抬头显示器、行车记录仪

很早，就想安装台行车记录仪。

找过很多记录仪的资料，行车记录仪是广角的，能拍摄到的范围很宽，但同时在画面上会拉大与前车的距离，使拍摄的车速看起来比实际更快。这也是我迟迟未付诸行动的原因，怕万记录到什么“纠纷”，自己会先担上“超速”的责任。

我希望，记录仪能同时记录下行车时速。

终于，我办到了。

解决方案：安装抬头显示器，将速度等信息成像在前挡玻璃上，记录仪在拍摄路况的同时，将速度信息拍摄进入画面。

（下图为行驶中记录仪拍摄录像截图，左下角绿色数字就是车速信息，

原截图尺寸为1920*1080，汽车之家讨坛下图尺寸为700*466）

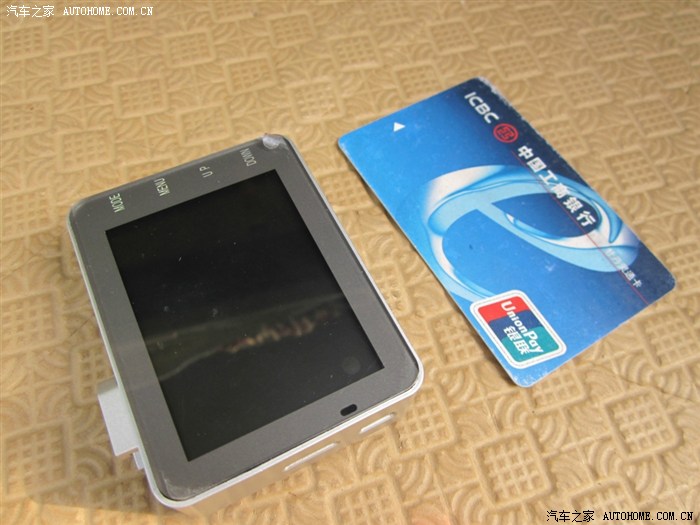

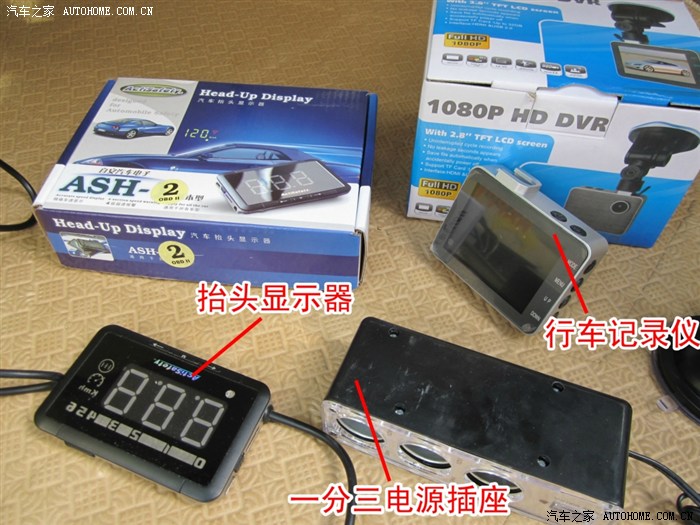

下图为网上淘的用品：抬头显示器（390元 直接插行车电脑检测OBD口 增配一根弯头连接线）

                     “ 1080P  高清 无漏秒”行车记录仪（连同8G存储卡、电源插座 500元）

注：此类产品均为不成熟产品，恕不做品牌、商家推荐，仅为大家提供安装方法参考



都是很小巧的东西

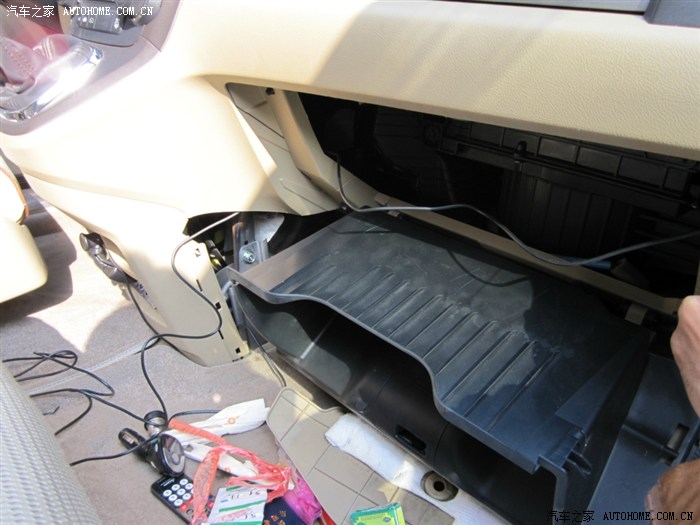

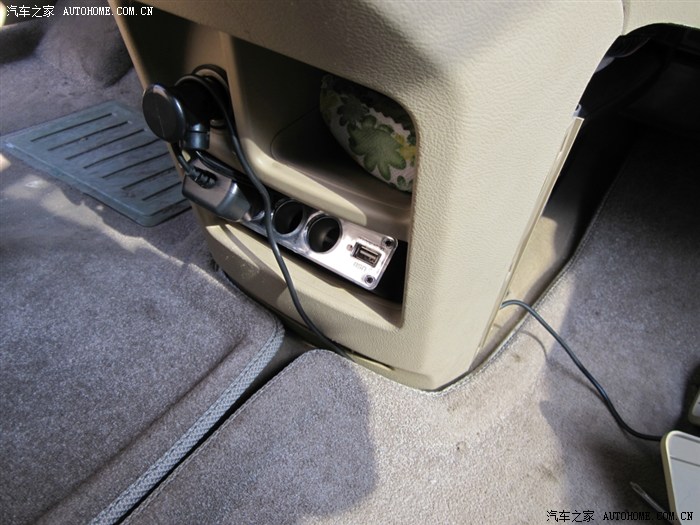

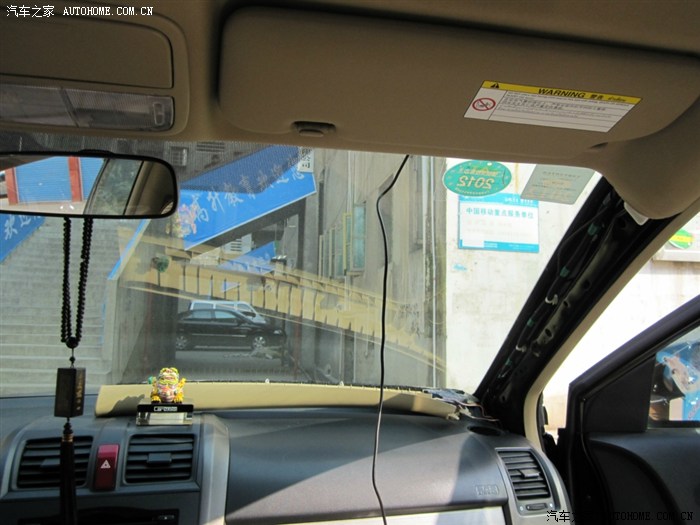

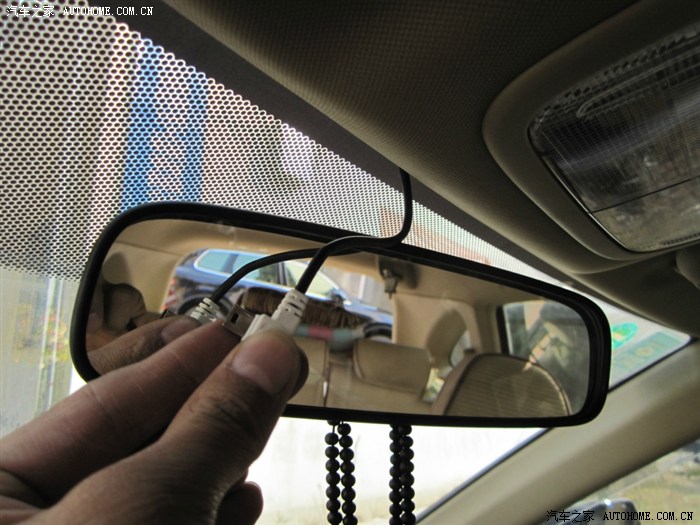

先安装行车记录仪：电源线插点烟器插座，考虑到今后还会插便携导航，所以配了个一分三插座，从点烟器仪表台外壳的底部走线，穿过手套箱上方空间，从右边A柱通往顶篷到中央后视镜：

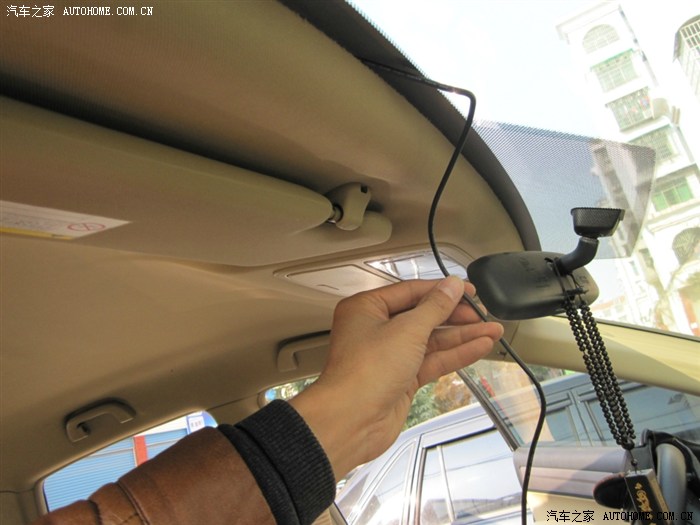

将线头从右边A柱旨引入顶篷

因为我选择的安装地点表面不平整，不好用吸盘，便改用双面胶粘接：

接下来安装抬头显示器。

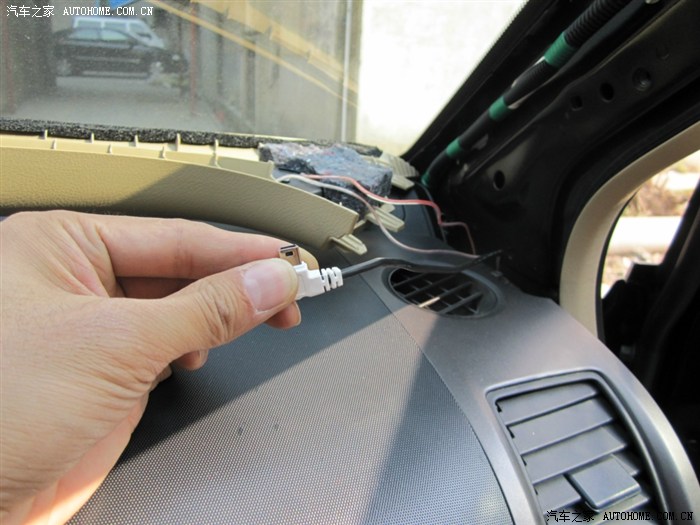

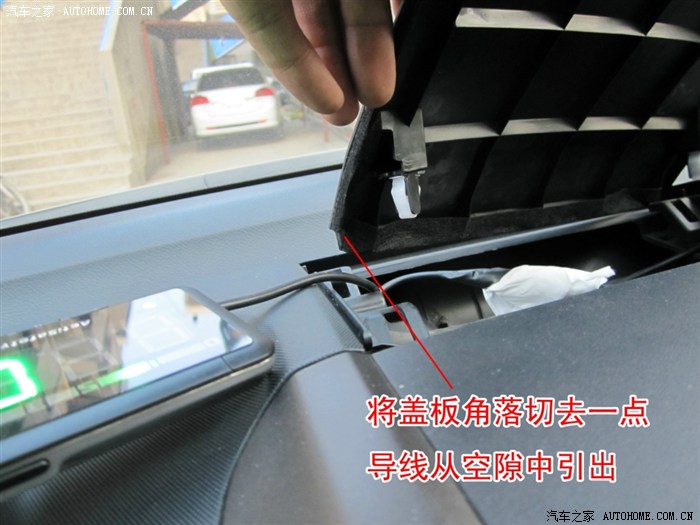

撬开仪表台顶部中央盖板，将插头垂入空隙中下落到地板

下图为显示器原配插头

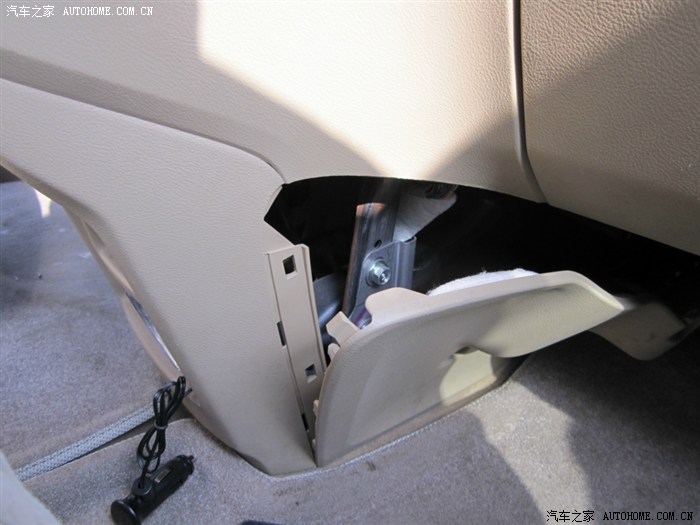

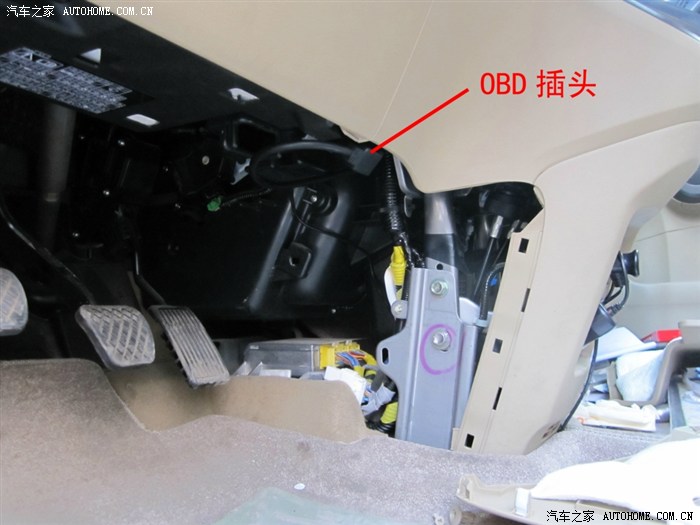

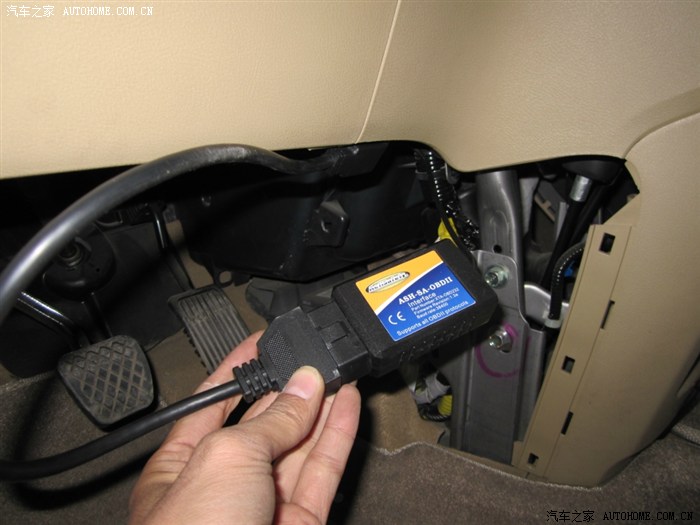

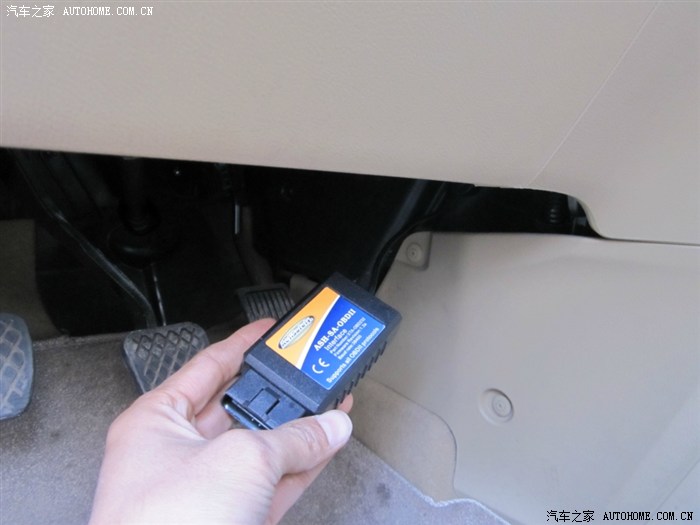

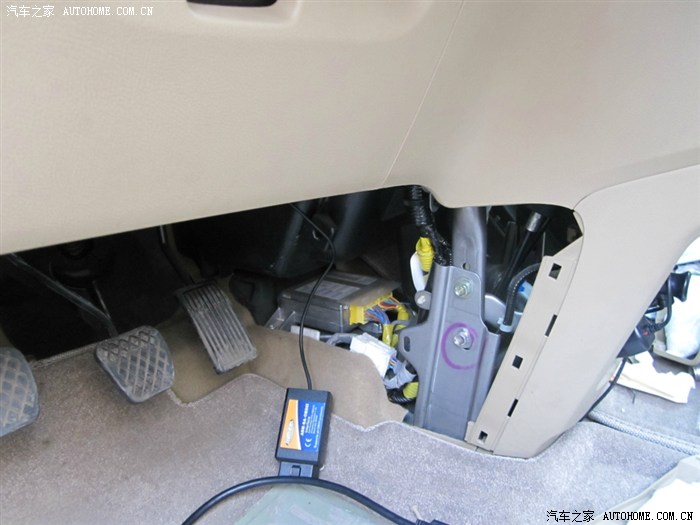

在油门踏板上方找到OBD接口，连接弯头线：

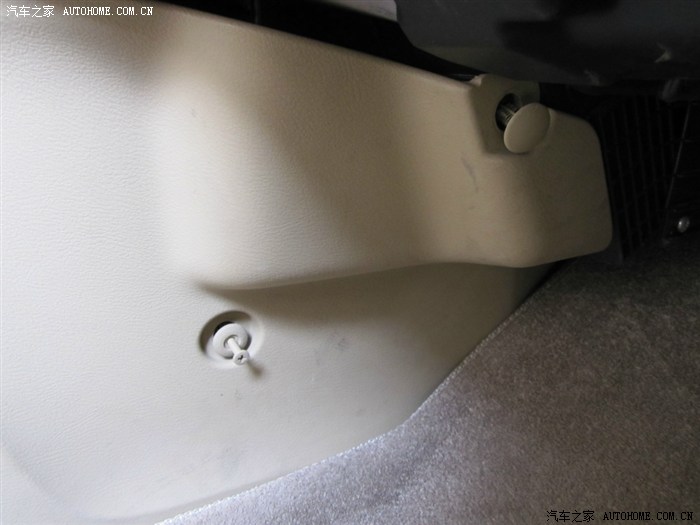

将线路藏好，捆扎固定

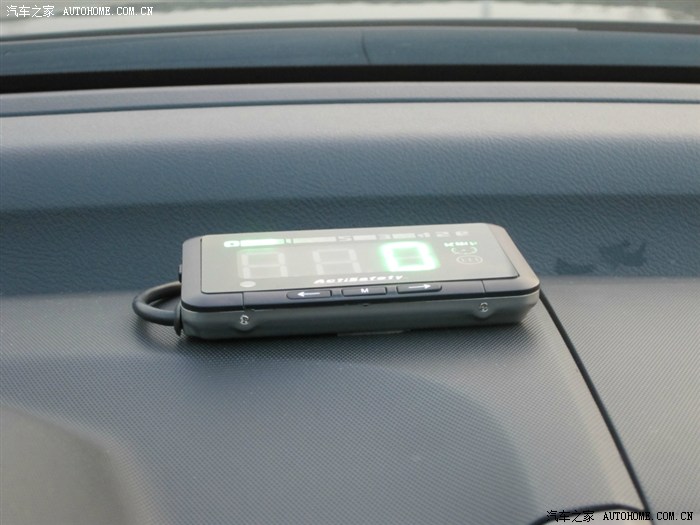

用胶片固定位置：

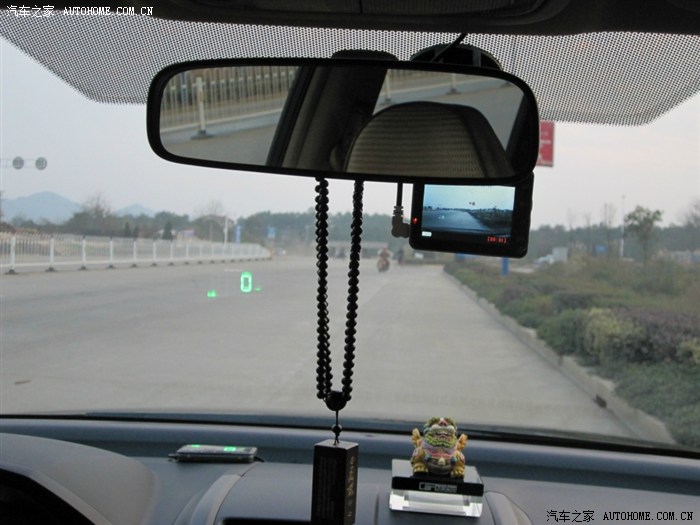

全部完工后的效果图：

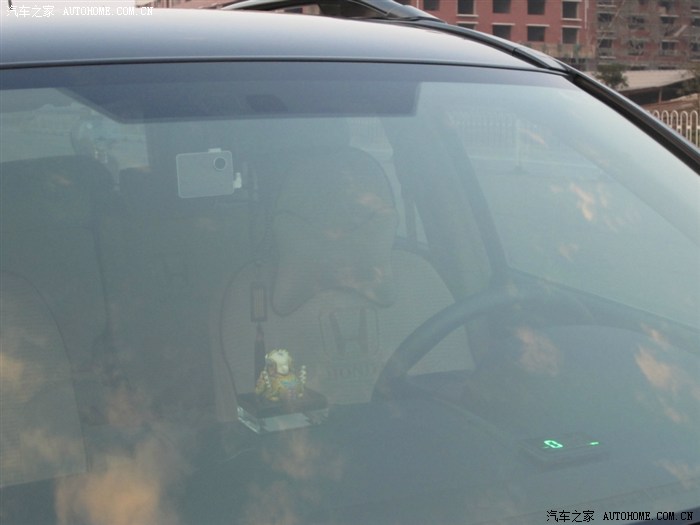

从车外看到的情况：

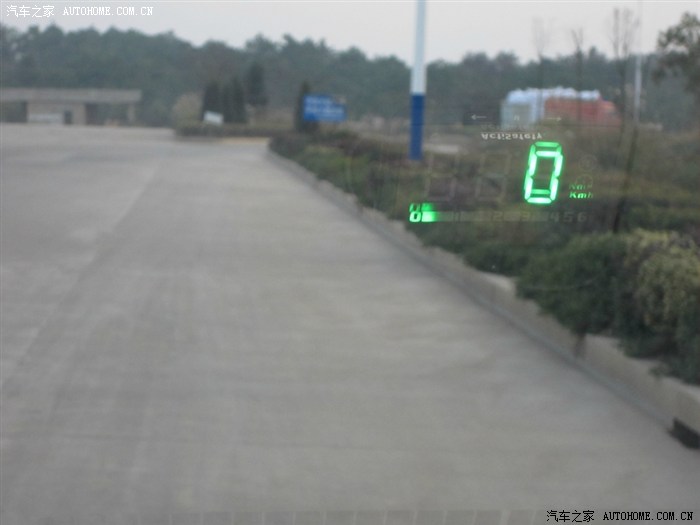

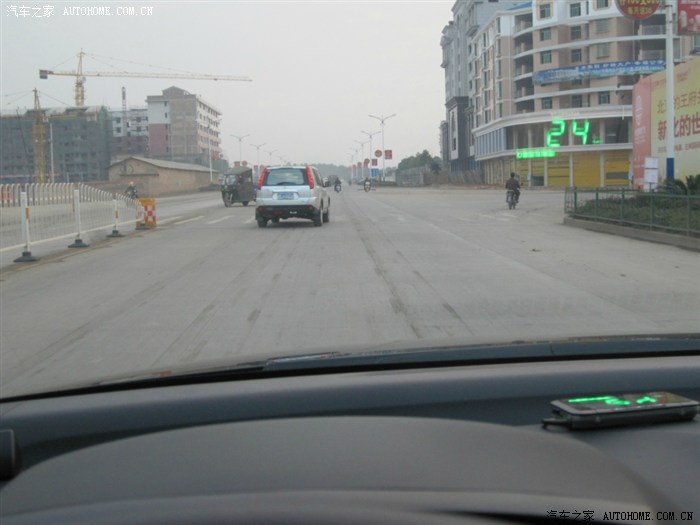

抬头显示器效果：

（因玻璃内外两层均可反射成像，故照片上能看到一明一暗两个像，肉眼观察比照片成像清晰）

（因成像与车外景物远近不同，观察时眼睛聚焦点不同，故成像不影响观察路况视线）

下图中，"45"为时速，右边黄色标记为换档提醒，红色标记为超速提醒（提醒速度可任意设置并可打开报警提示音），低部绿色长条为发动机转速。

经测试，时速显示准确，与仪表盘时速完全一致。

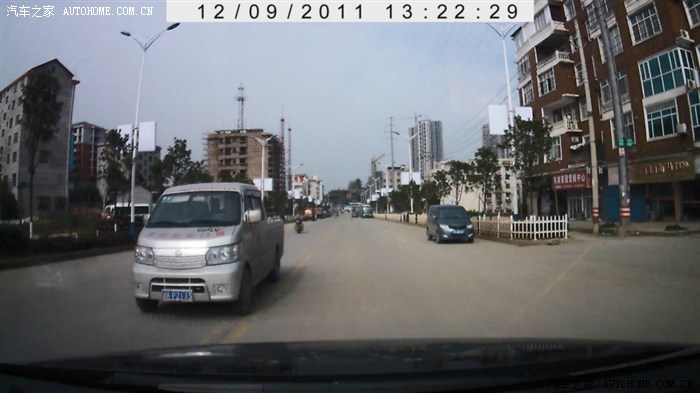

记录仪行车录像截图：

原截图尺寸为1920*1080，汽车之家讨坛下图尺寸为700*466

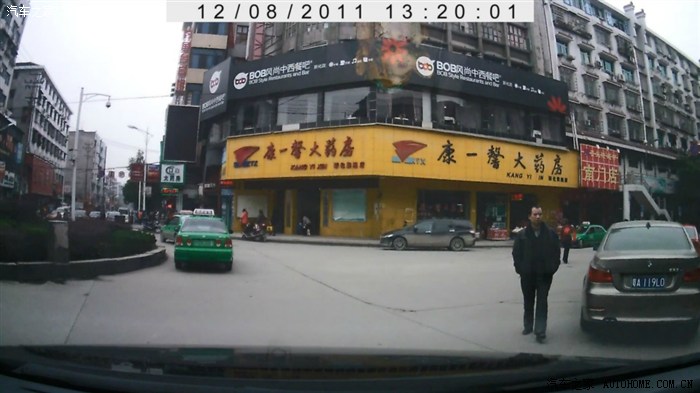

下图天气：多云      能看清对面过来的车牌照

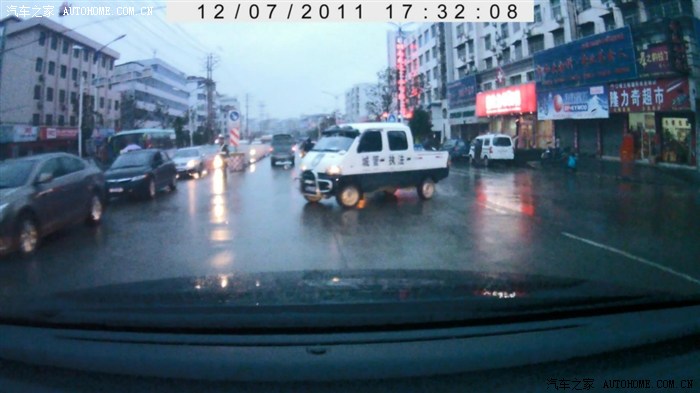

下图天气：小雨      看不清对面过来的车牌

下图：小雨天气 傍晚时分     看不清对面过来的车牌

下图：有路灯的街上      看不清对面过来的车牌

下图：无路灯，开远光能看清近处景物

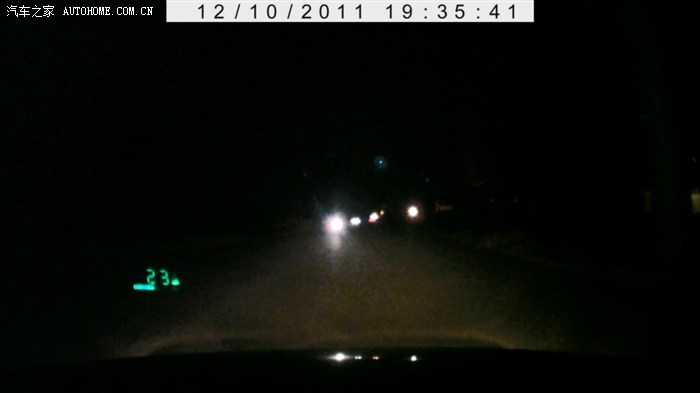

下图：无路灯，开近光 基本看不清景物

安装调试作业结束。

附：险情记录案例一则  及几张其它照片：

下图，最左侧红头盔摩托，完全不看路况，从左侧突然起动、变道、穿越马路。

我车紧急制动让行，避免了事故。

左下角绿色“车速”记录了我当时车速及制动过程。

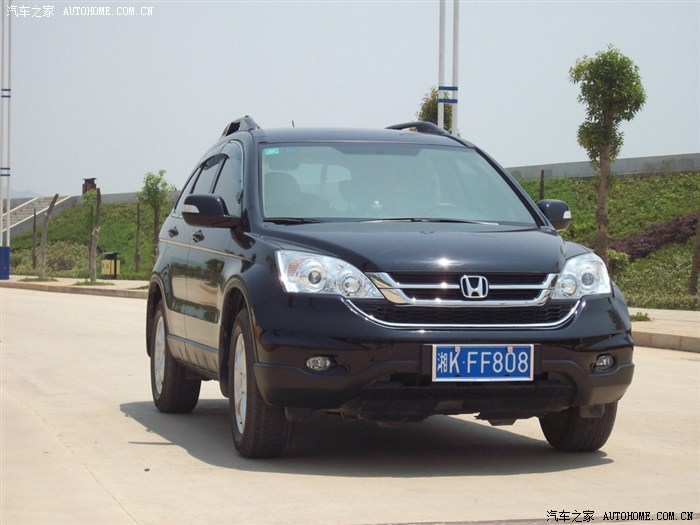

附：几张其它照片：

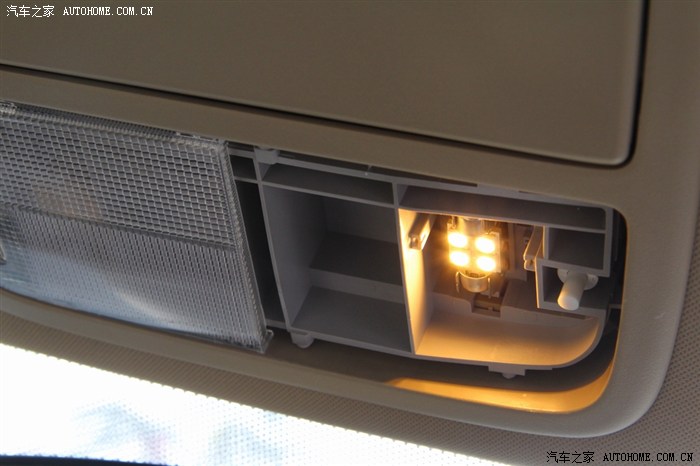

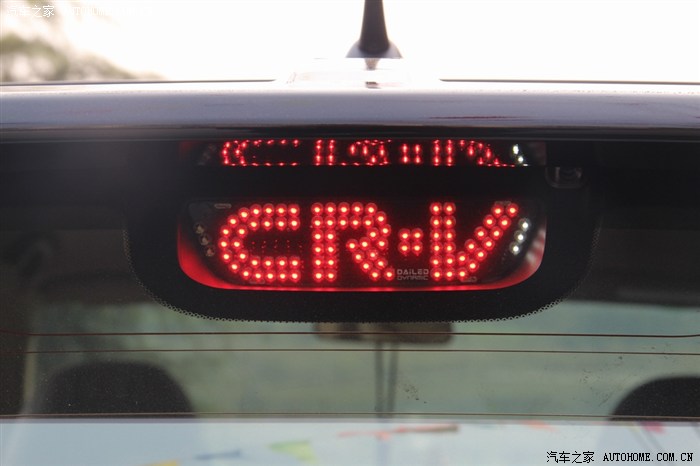

上、下图为改装的LED灯
