POLO无羊角改后盘刹方案请大家都来讨论讨论给点意见

前几天工伤在家闲赋，没事就研究了一下如何改后碟刹，希望和大家讨论讨论，给点宝贵意见

这个是CAD图纸

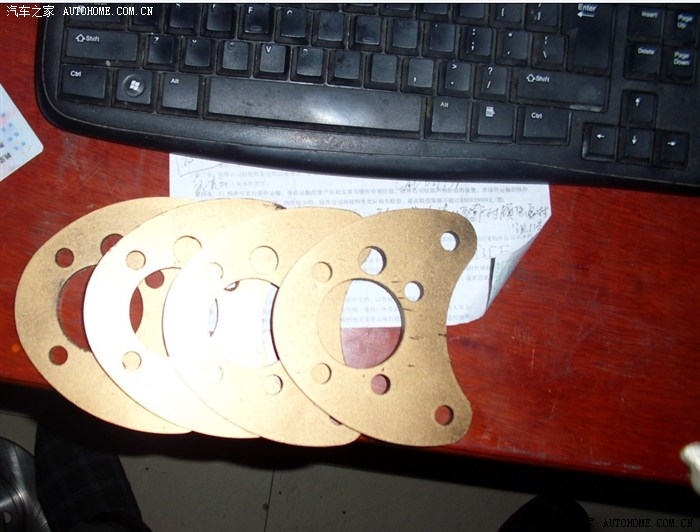

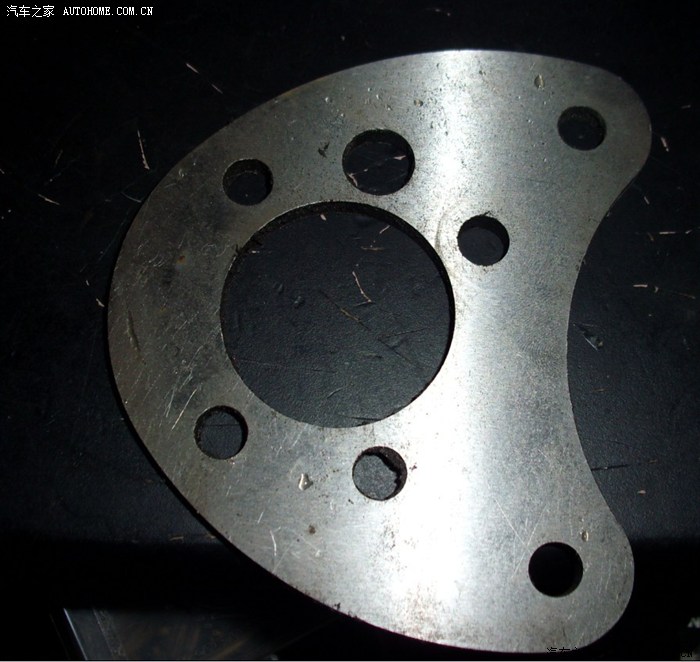

这个是样品

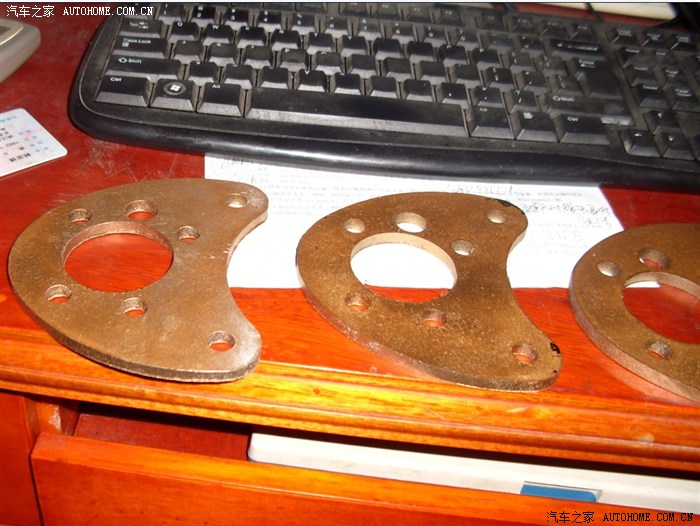

喷点油漆装饰加防锈

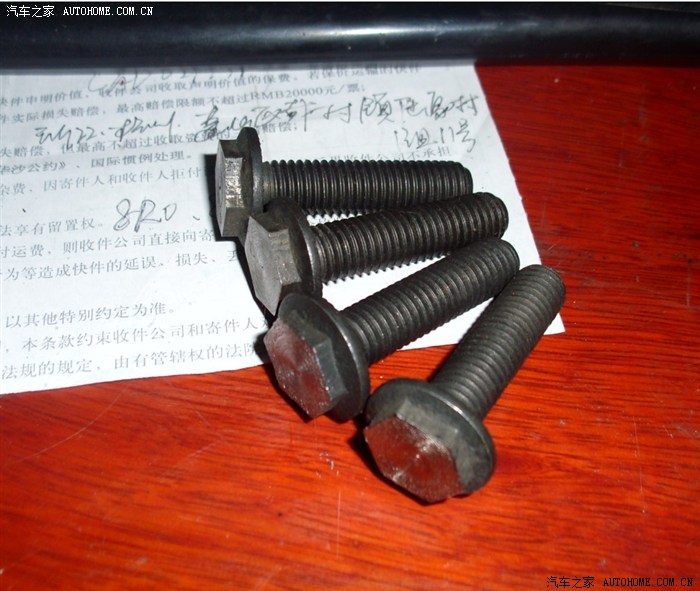

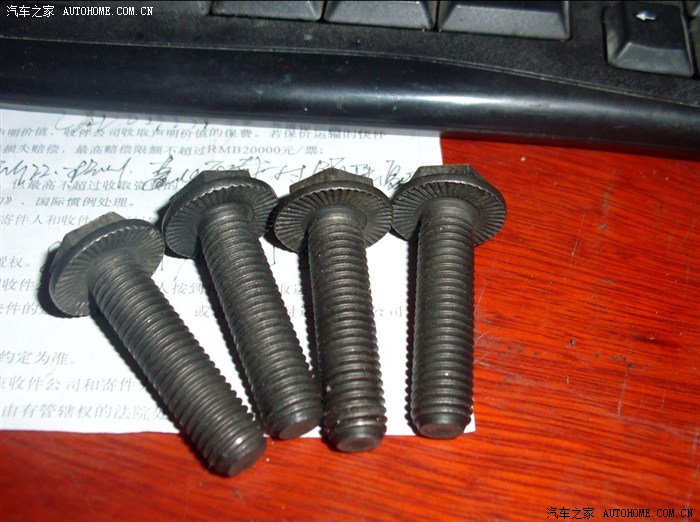

因为原车的螺栓顶轴承了，所以换成法兰带齿面的螺栓，10.9级，卡车上的

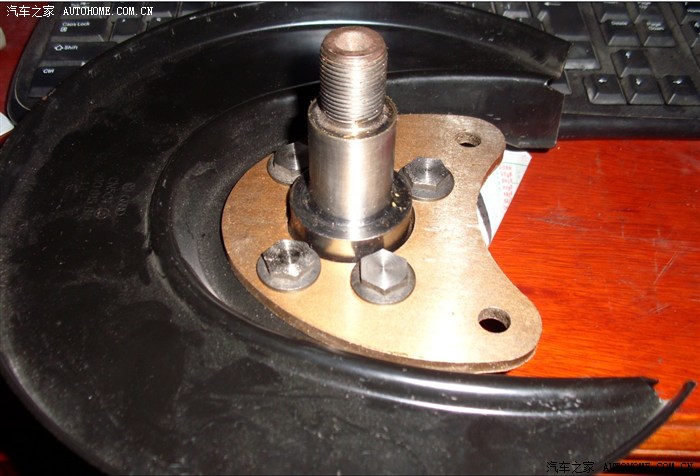

桥码安装上去

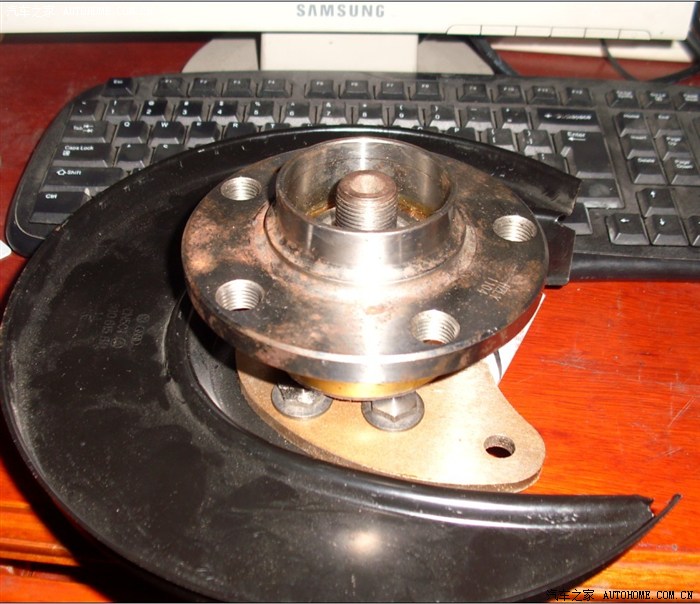

轴承安装去

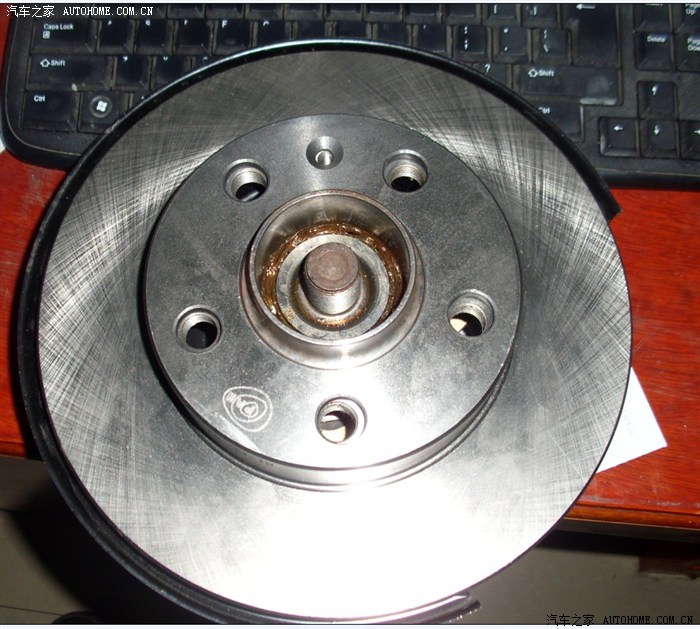

刹车盘安装上去

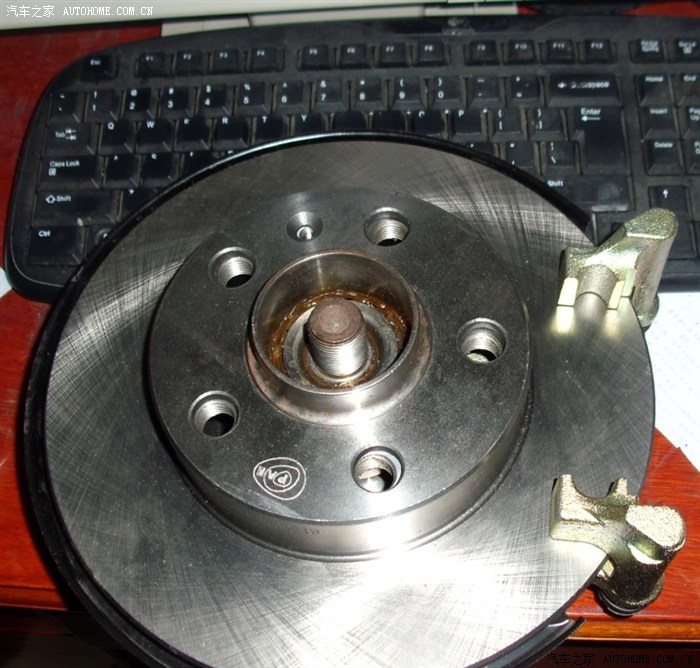

分泵支架安装上去

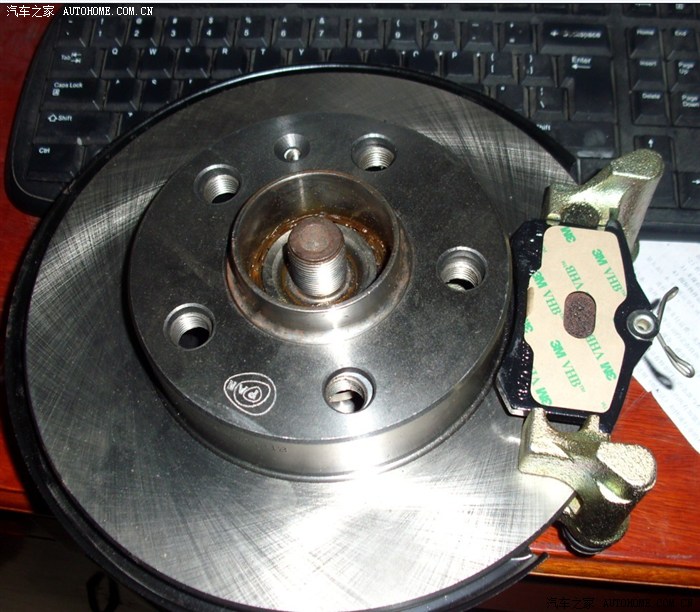

刹车片安装上去对比位置

真心希望大家给点宝贵意见！！

以下内容为2013年1月15日更新

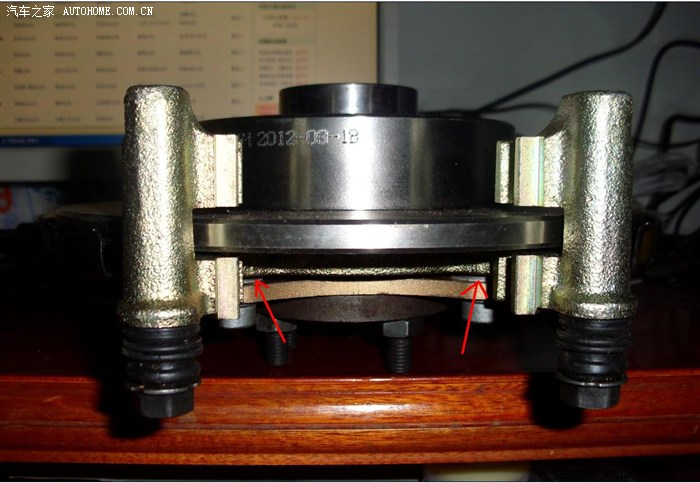

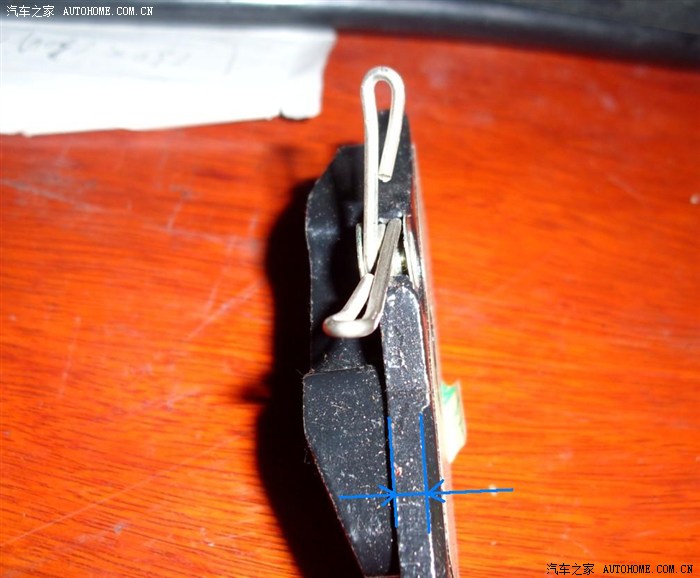

这个就是桥码做成6MM的副作用，从照片上来看，刹车盘靠向分泵支架的外侧，而内侧的空隙过大。这不仅仅影响美观，而且还有一定的安全隐患。有经验的朋友都知道，刹车片内侧的比外侧的要磨损的快，有些时候从钢圈里看进去外侧的片还有，而内侧我们看不到的那片刹车片可能已经没有了。图中刹车片的底座的厚度（蓝色箭头区域）经过测量发现其厚度和绿色箭头部分的间隙接近，一旦有些车友一不注意，内侧刹车片磨完了而没有发现，你们刹车片基座很容易掉进这个槽内。

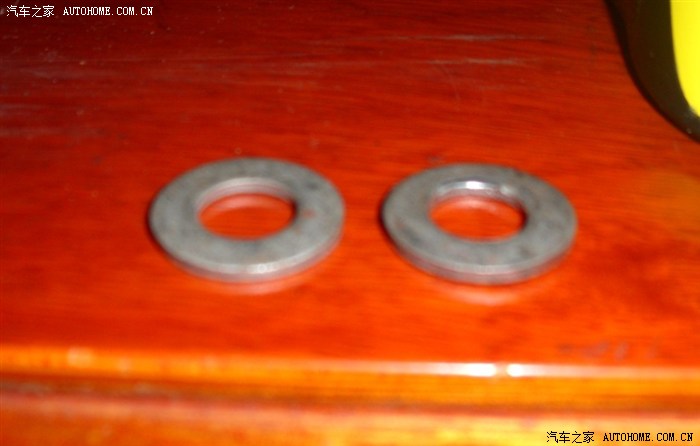

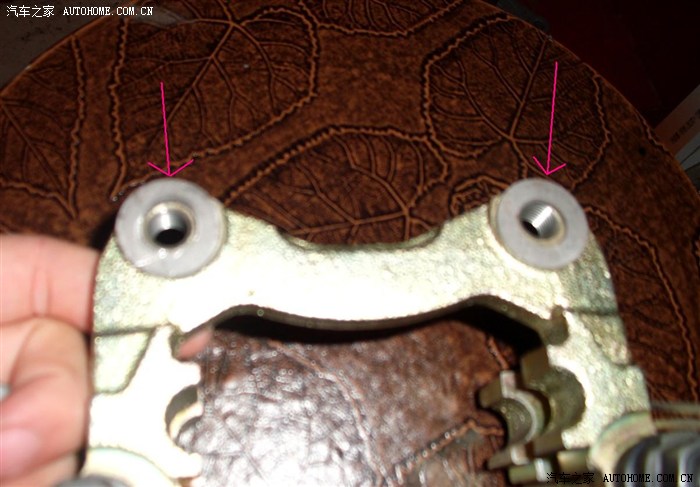

为了让刹车盘再槽位置内剧中，我找了两个钣金垫片，厚度是2MM，垫在支架和桥码之间

垫完之后发现刹车盘的位置在支架槽内已经居中了

但是这样又引发一个问题，垫垫片对安全有影响吗？这个方案可取吗？希望大家都参与讨论。
