20款缤智1.5L精英（低配）升级原车5寸屏和原车8寸屏幕的攻略

前记

2020年8月份买缤智，当时看了先锋版和精英版，发现先锋只是多了方控按键，屏幕和倒车摄像头，还有布匹座椅，运动外观，价格贵5000觉得没必要，布匹不必要，轮縠熏黑不感冒，屏幕和按键可以自己装（解释这么多，其实就是穷），就想到网上找原装5寸屏幕用一下就好，改了之后，又看到8寸屏也不贵，又再升级一次，这里给大伙分享一下改装原装5寸屏幕和8寸屏幕的经验，还有相应的参考价格。

第一章：升级18款5寸原车松下屏

工具：
1、8mm套筒，2、十字螺丝刀
材料：
1、5寸原装松下屏（闲鱼大概50元），
2、胶带、
3、aux接口协议线（或者解码器。解码器和协议线实现的功能是一样的，如果后面考虑家用或者行车限制解除，可以用解码器，没有这个需求就用协议线，两者的价格差不了太多，都是70元左右）。
4、倒车摄像头（星光夜视大约70元）
5、usb线（普通灰口usb线大约10元）

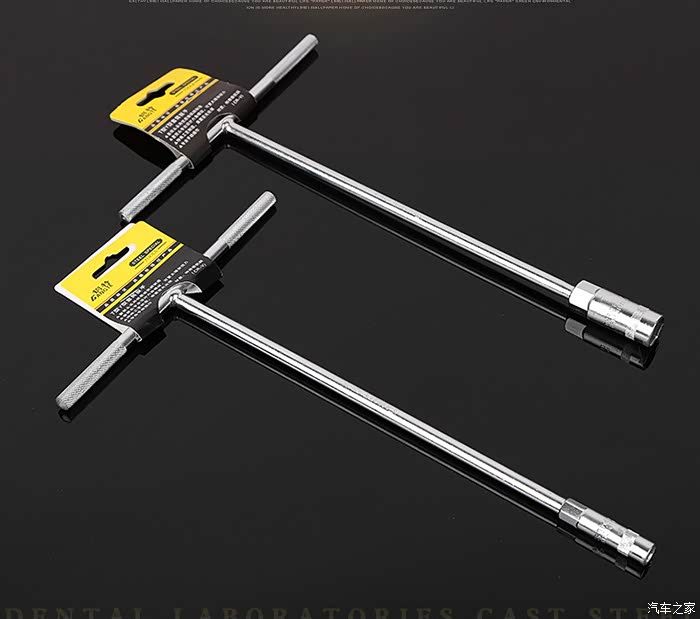

8mm套筒

8mm套筒（千万不要选那种三头的，那种套筒不够长，选下图这类）

5寸松下屏

Usb线灰口

倒车摄像头

方案一：解码器

解码器。（带倒车视频接口，倒车线，麦克风和aux）

图片已删除

方案二：协议线

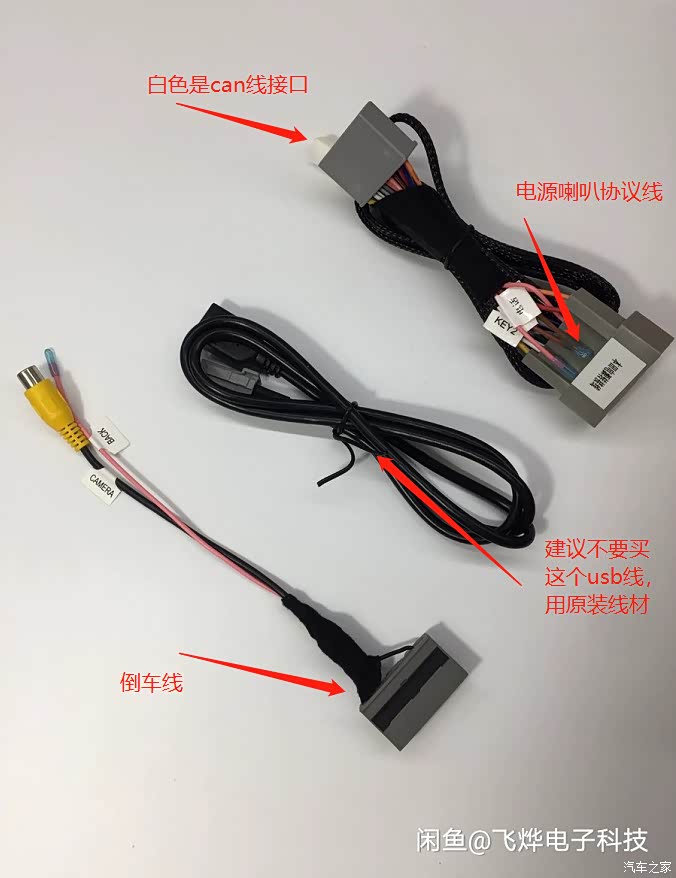

协议线（带倒车视频接口，can线接口，倒车线和麦克风）

5寸屏幕安装步骤

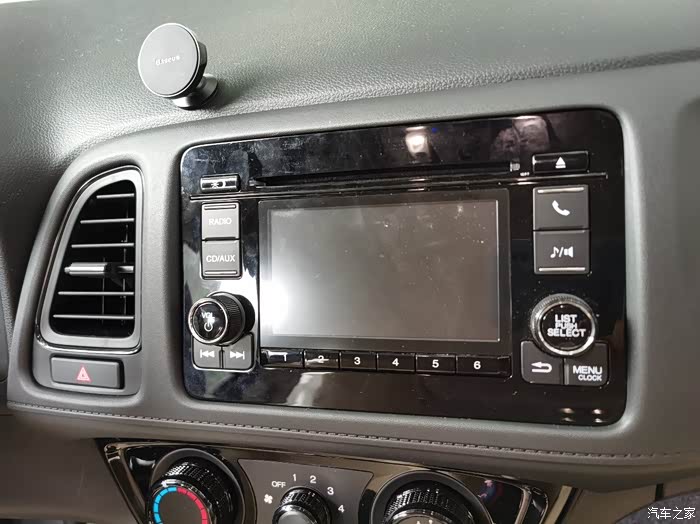

第一步：拆中控尴尬板

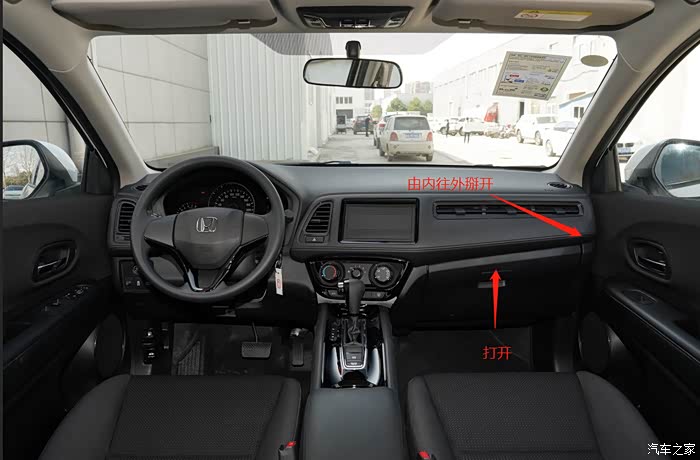

打开中控箱，从右下角往外搬动，然后注意屏幕旁边的那个三角危险警报灯的线，其他都是大力出奇迹，拆坏的可能性很低。具体可以看这位兄弟的帖子，
***://club.autohome.com.cn/bbs/thread/72e8efd75de72f04/89358063-1.html

第二步：拆开那个尴尬板，里面有三条线

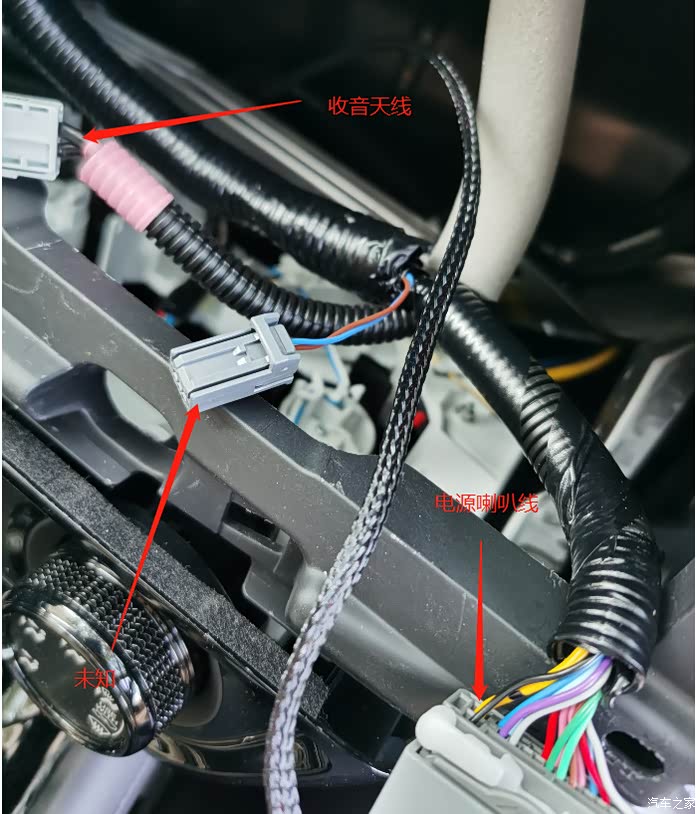

拆开那个尴尬板，里面有三条线，如下图，分别为收音天线，主电源喇叭线，未知3pin的接线

第三步：接线

方案一：解码器方案

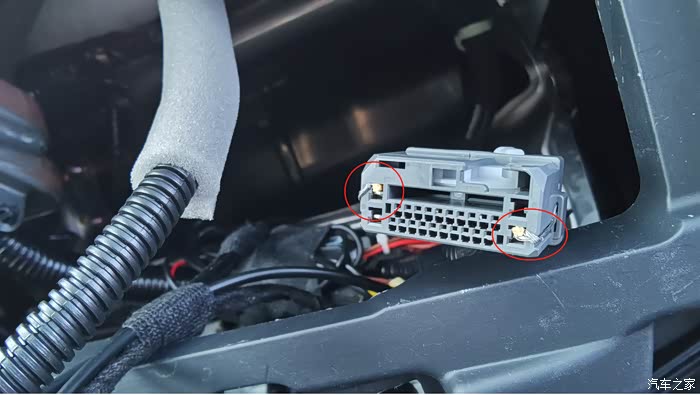

解码器原本要破线接入，这里采用取巧的方式，勉强算是无损，两条侧边的大灯线和地线可以按图中并接，确保线能接触上即可，用牙签固定一下，不影响插口插入。第24口ACC线可以在后尾接入，然后用胶带固定。
大灯线和地线接法

Acc线接法，最后需要用胶带固定好

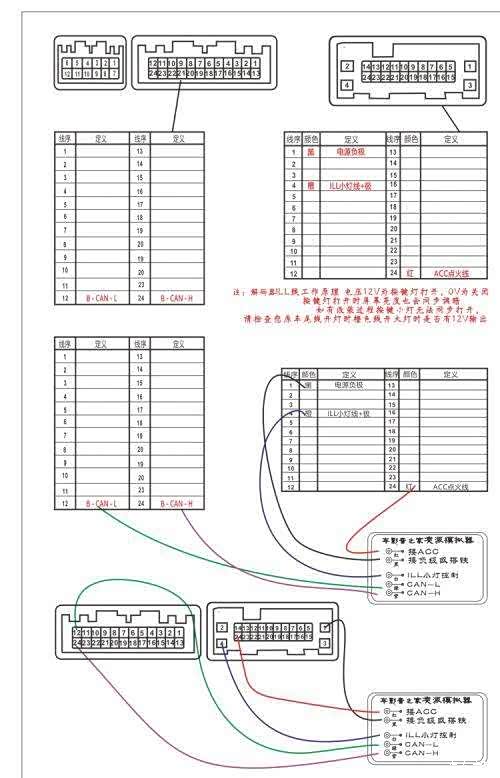

接口定义图

方案二：协议线方案

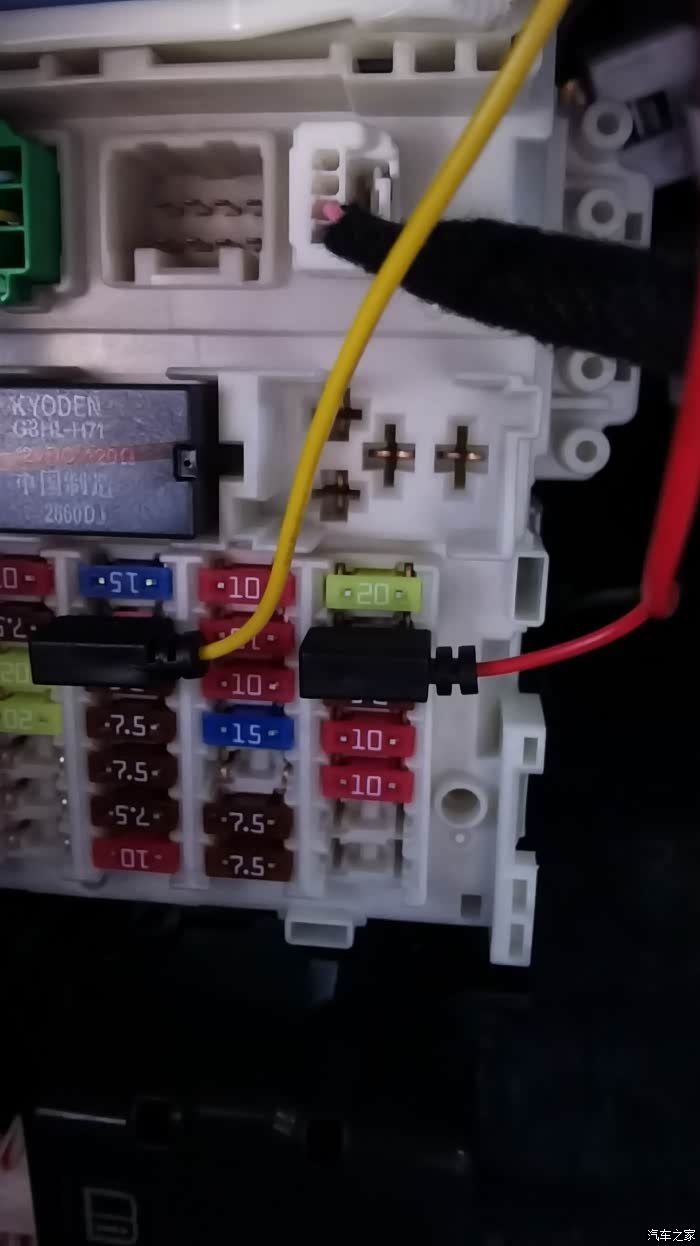

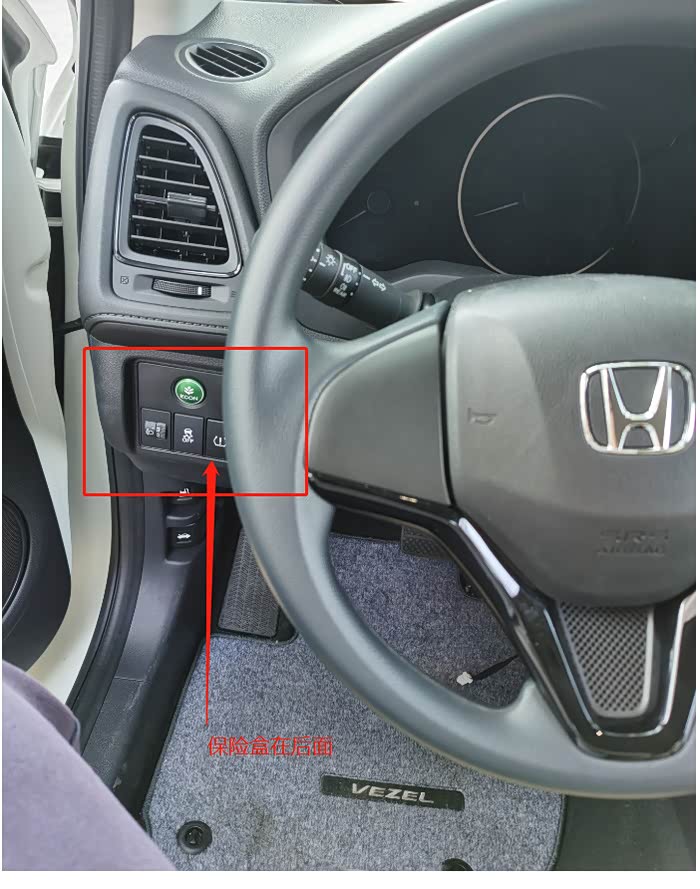

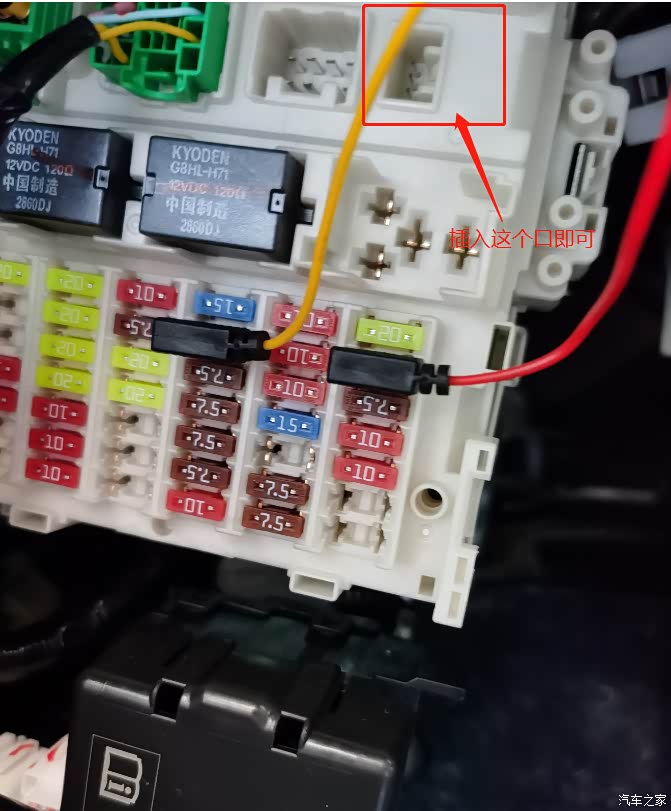

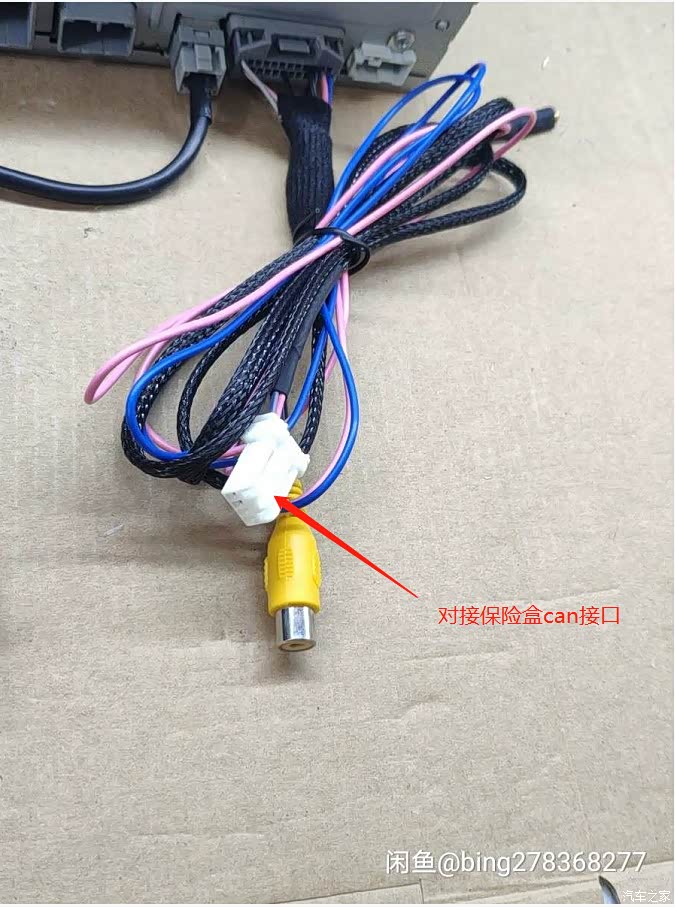

将白色的can线接口在保险盒那边插上，其他对接5寸屏即可。

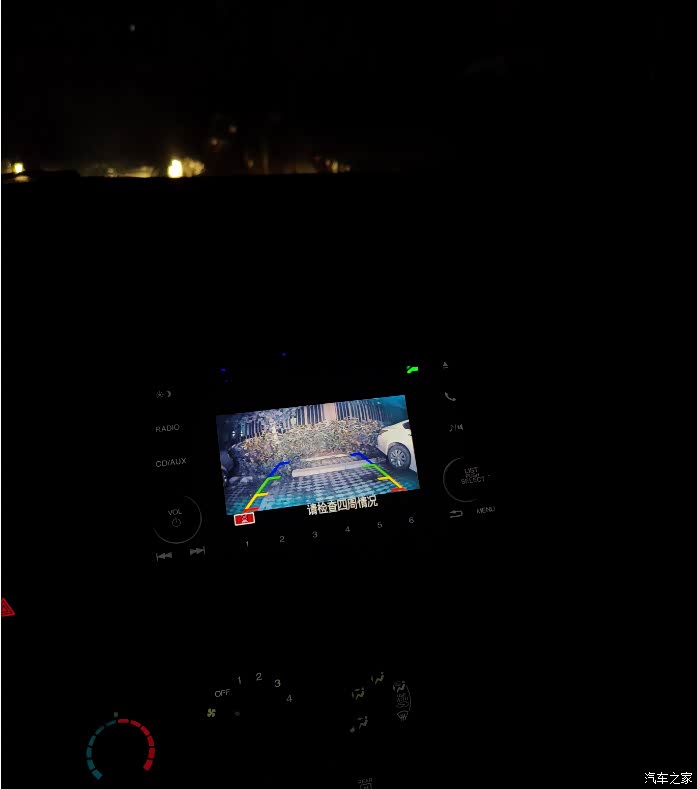

第四步：倒车摄像头安装

如果需要装倒车摄像头，可以看以下链接视频，xrv跟缤智差不多。
***://haokan.baidu.com/v?vid=17372493714736700085&pd=bjh&fr=bjhauthor&type=video

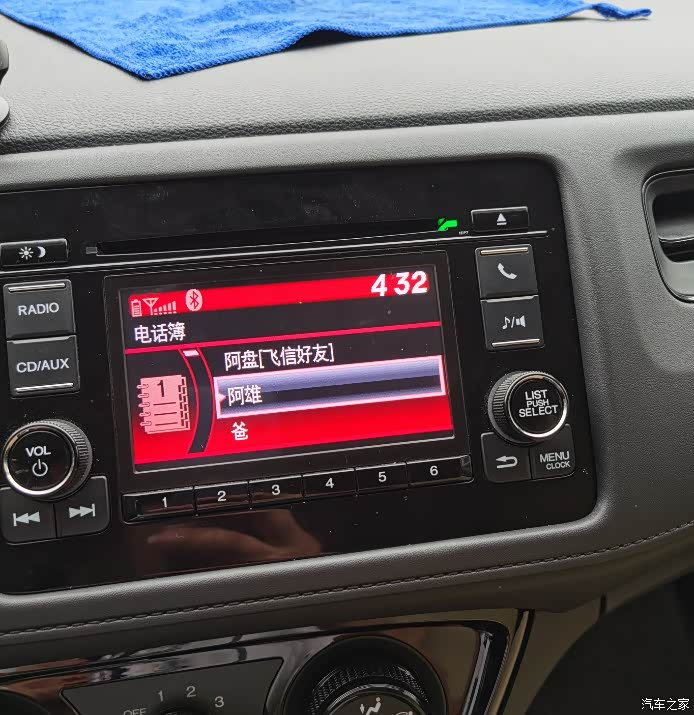

松下5寸屏装机效果图

总得来说：20款缤智低配升级18款原车5寸屏幕的成本大约200到300元之间。比较便宜，个人感觉，5寸松下屏幕的音质还可以，相较20款8寸的阿尔派屏幕音质好些。买解码器被店家带偏了，不知道保险盒上有can线接口，各位***如果选5寸屏，建议买can线的方案，除非你有行车设置蓝牙，播放视频，改为家用的要求，否则不建议。

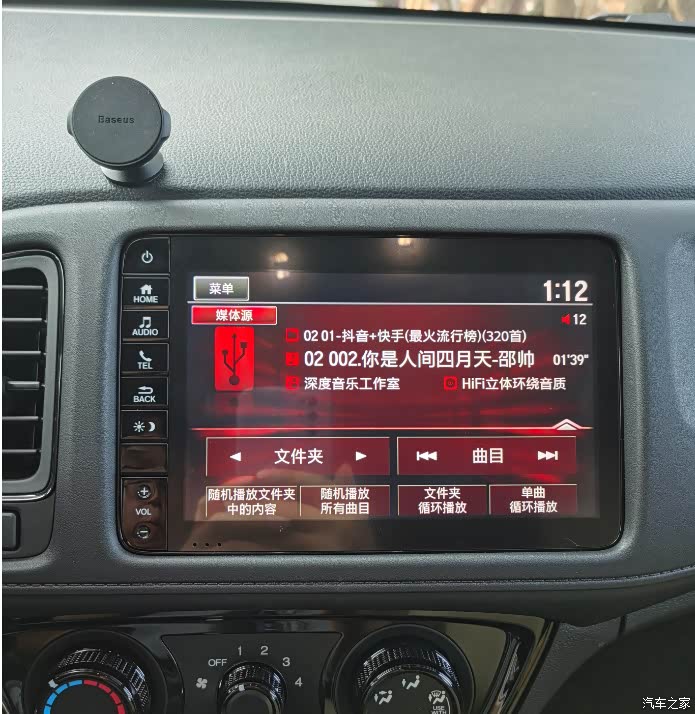

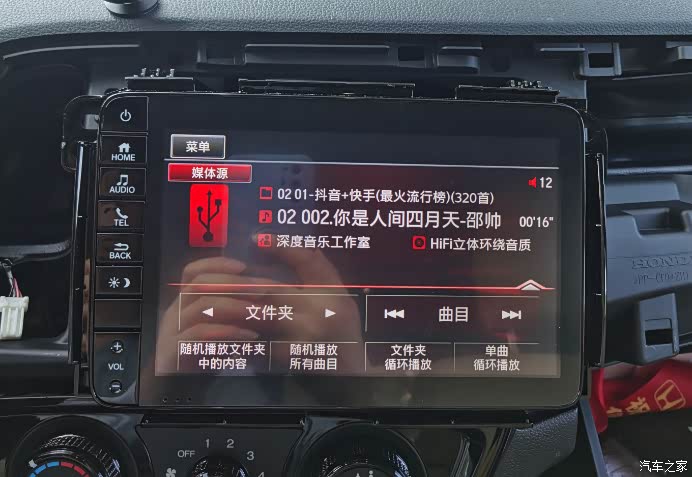

第二篇章：升级20款8寸原车阿尔派屏

工具：
1、8mm套筒，2、十字螺丝刀，3、刀片（usb挖孔）
材料：
1、8寸原装阿尔派屏（闲鱼大概200-300之间，本人260购入），
2、胶带、
3、电源转接线和倒车线（大约80元），如果未来要升级高音喇叭，可以一步到位，买个带高音线的。

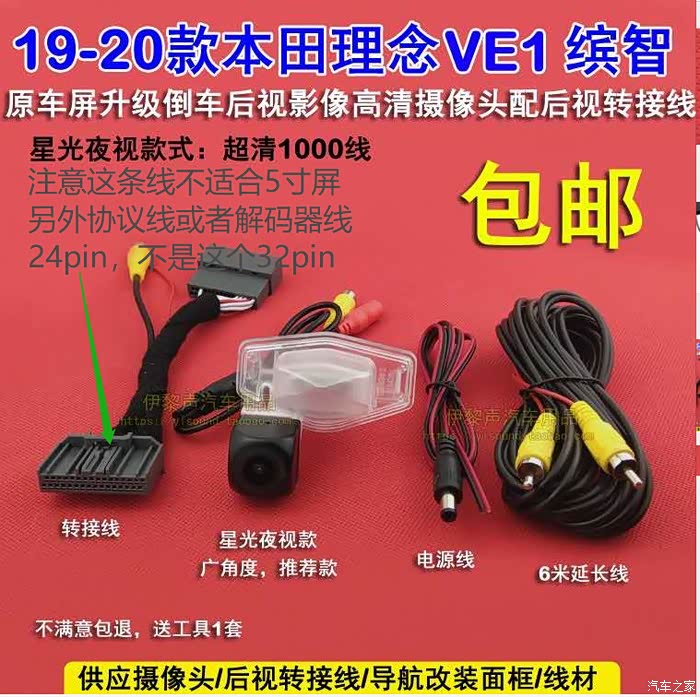

4、倒车摄像头（星光夜视大约70元）

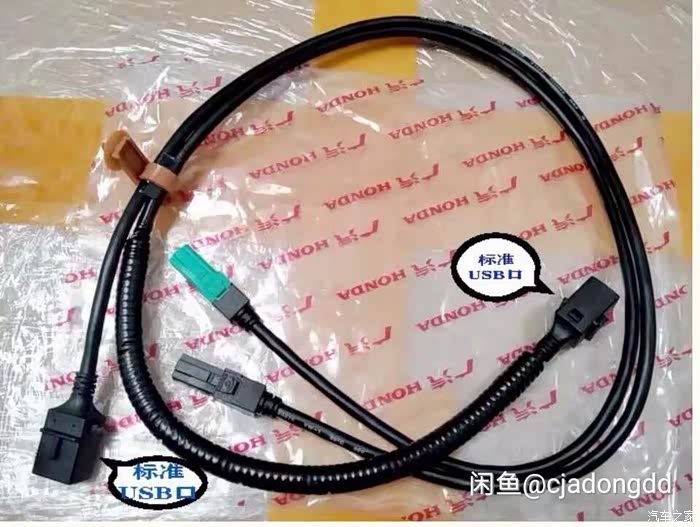

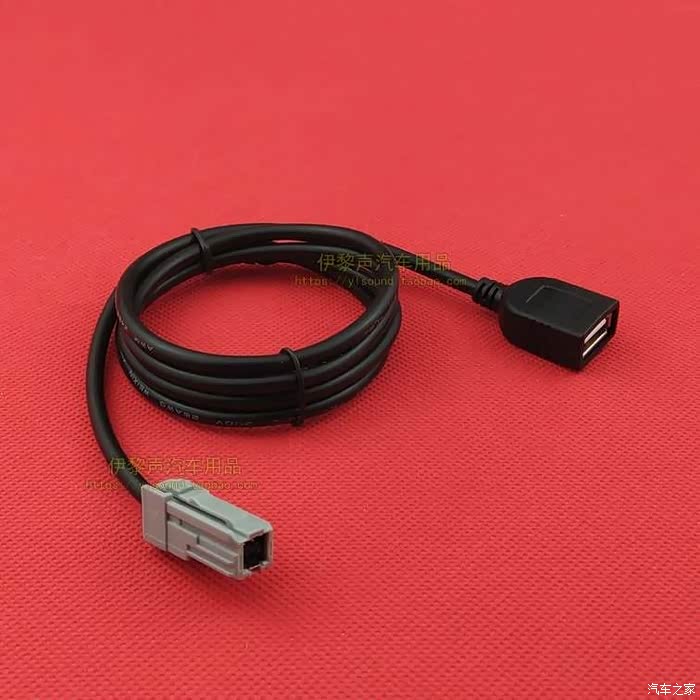

5、usb线（原装绿头和黑头，两条大约110元，5寸屏幕的是灰口，不通用插不进去的）

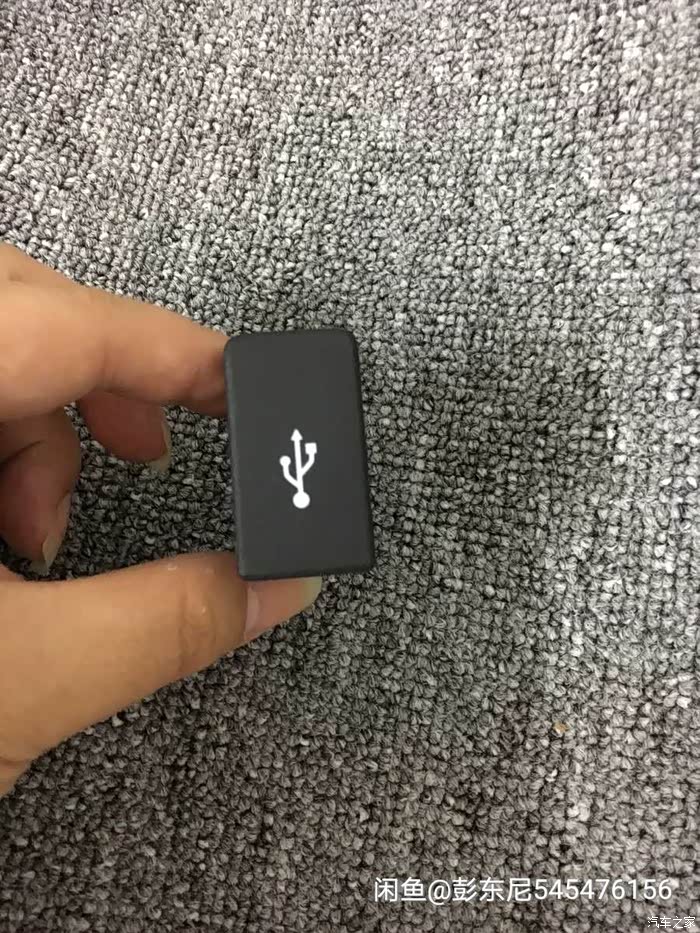

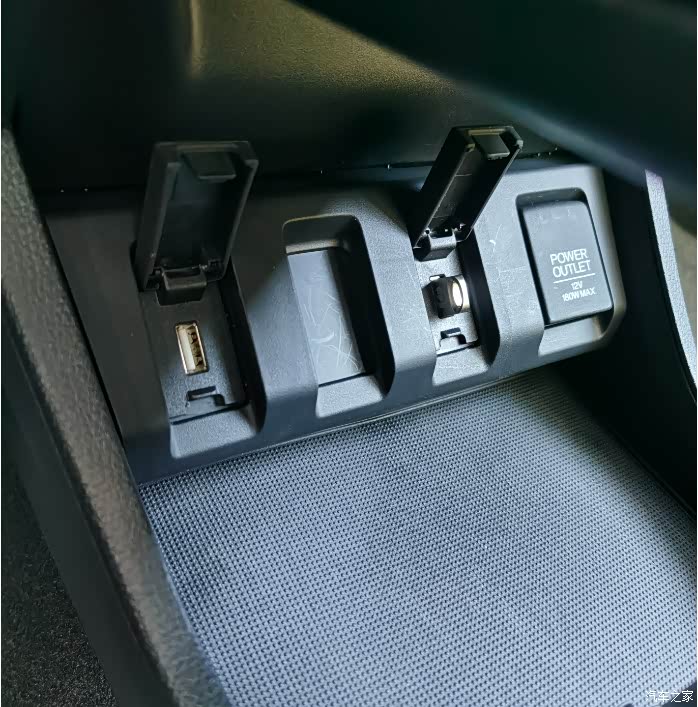

6、usb饰盖（2个共36元）
