全新英朗低配改高配原厂中控导航屏幕详细步骤 申精
我为什么要改装
2016年买了全新英朗自动精英版，原车只有一个小收音机，没有导航也没有倒车影像，心里一直有点小落差，最终还是想改装成真正的原厂中控导航，在车友群以及各种贴吧里找到了改装渠道：闲鱼,找到靠谱信得过的卖家，下单付款，终于邮寄到手
（原来我也差点选择购买某中原地区卖家，但是凑巧群里的波波同学刚在那被pian，搞的很不愉快，只能选择另外浙江宁波的一家）
先放个效果图馋一下大家吧
事实证明改装原厂还需要找专业的人，优点咱们先总结一下：这个改装完不需要改仪表，所以不会产生变速箱顿挫感，没有车门和安全带提示音重叠，转向灯声音难听的问题，而且不需要换方向盘的多功能按键，通过长按一下原来的多功能按键静音按钮就能轻松唤醒只能语音识别系统。倒车影像轨迹也非常非常的精确，而且使用carplay也没有定位丢失的情况最重要的是没有其他车友提到的方向盘按键音量加减错乱的问题，太nice了！
（原来我也差点选择购买某中原地区卖家，但是凑巧群里的波波同学刚在那被pian，搞的很不愉快，只能选择另外浙江宁波的一家）
先放个效果图馋一下大家吧
事实证明改装原厂还需要找专业的人，优点咱们先总结一下：这个改装完不需要改仪表，所以不会产生变速箱顿挫感，没有车门和安全带提示音重叠，转向灯声音难听的问题，而且不需要换方向盘的多功能按键，通过长按一下原来的多功能按键静音按钮就能轻松唤醒只能语音识别系统。倒车影像轨迹也非常非常的精确，而且使用carplay也没有定位丢失的情况最重要的是没有其他车友提到的方向盘按键音量加减错乱的问题，太nice了！
改装准备工作
在和卖家沟通之后，需要自己准备老虎钳子一把，绝缘胶带一卷，劳保手套一个；其他的拆车工具，螺丝刀等小工具卖家都贴心的送了。
动手改装
拆装的时候拍了好多照片和视频，一不小心被删了不少，只有拿别的车友的图片来凑凑，也算是方便其他人来参考了（被引用的车友不要介意哦）
拆车
拿出我心爱的小螺丝刀，拆车撬棒，开工！点个鞭炮
先把方向盘的卡口松掉，让方向盘落下来一点，方便后面拆卸

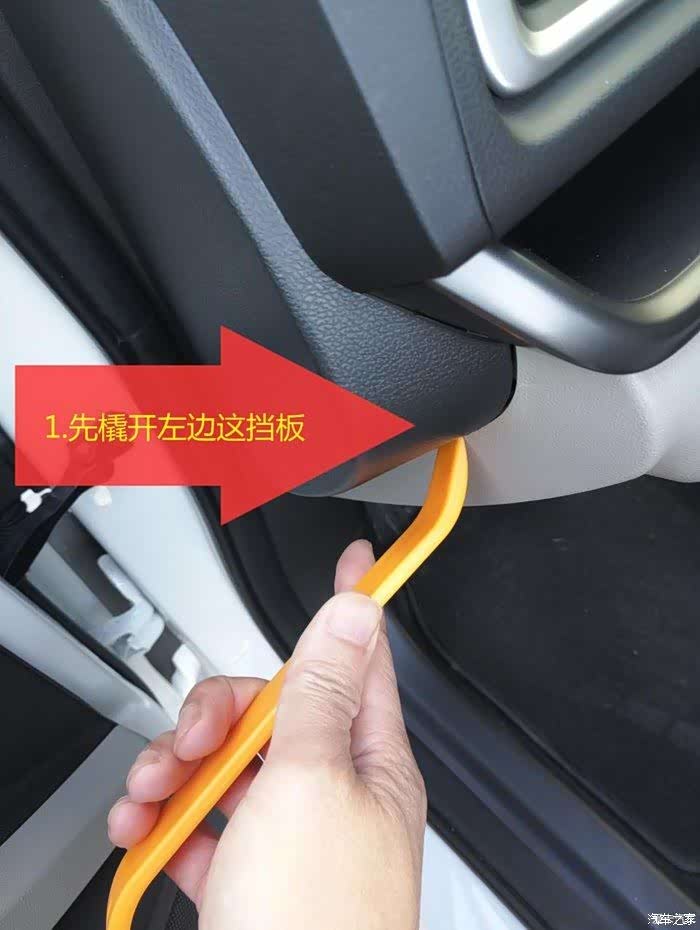

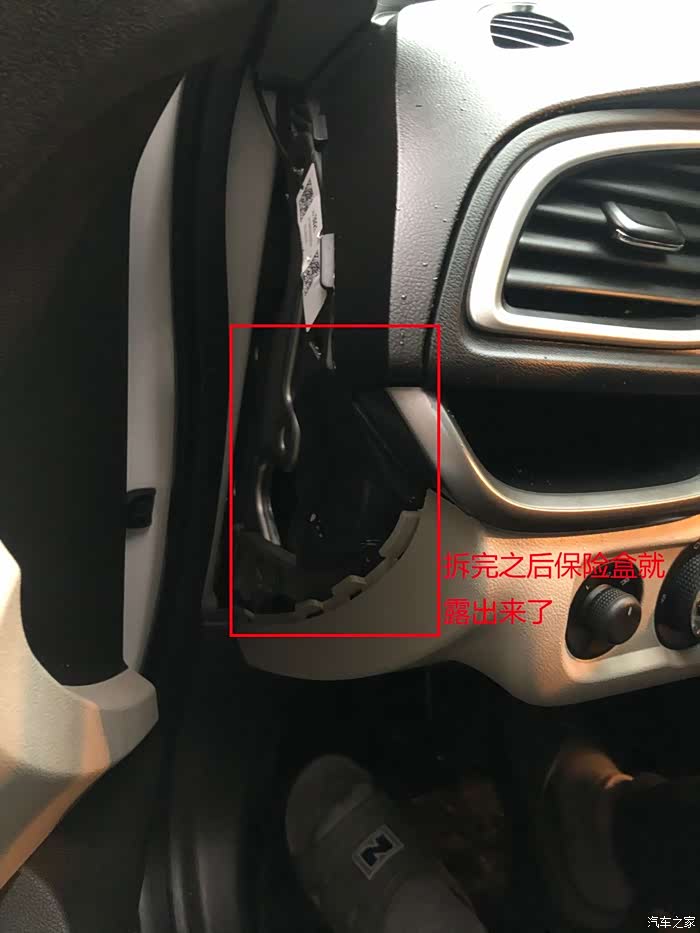

这个地方是保险盒面板，这一圈都翘一下，拆掉
到此为止，这个面板就拆完了，耗时十多秒，很简单

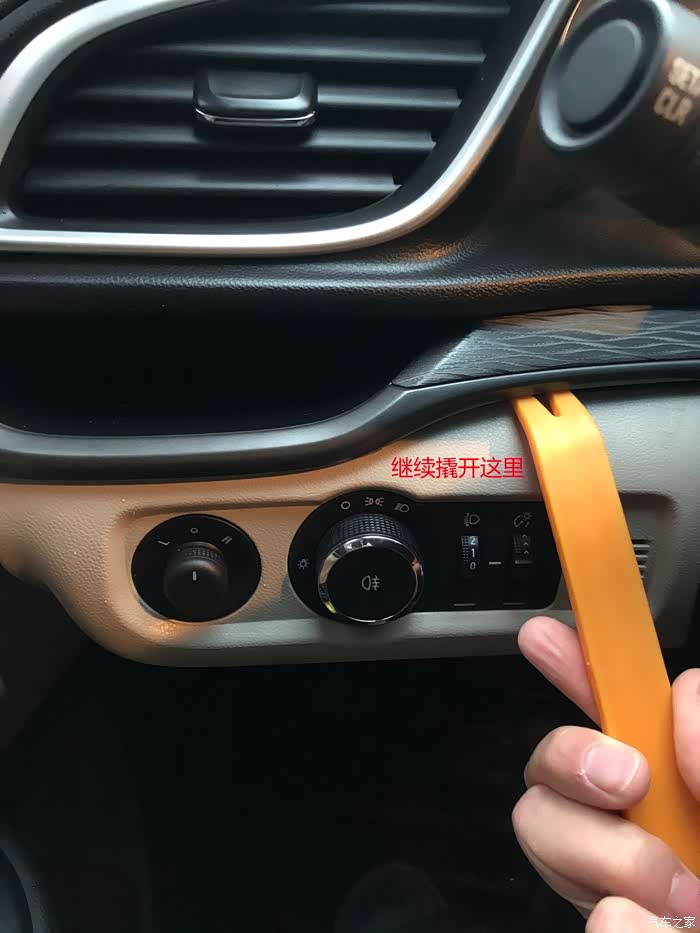

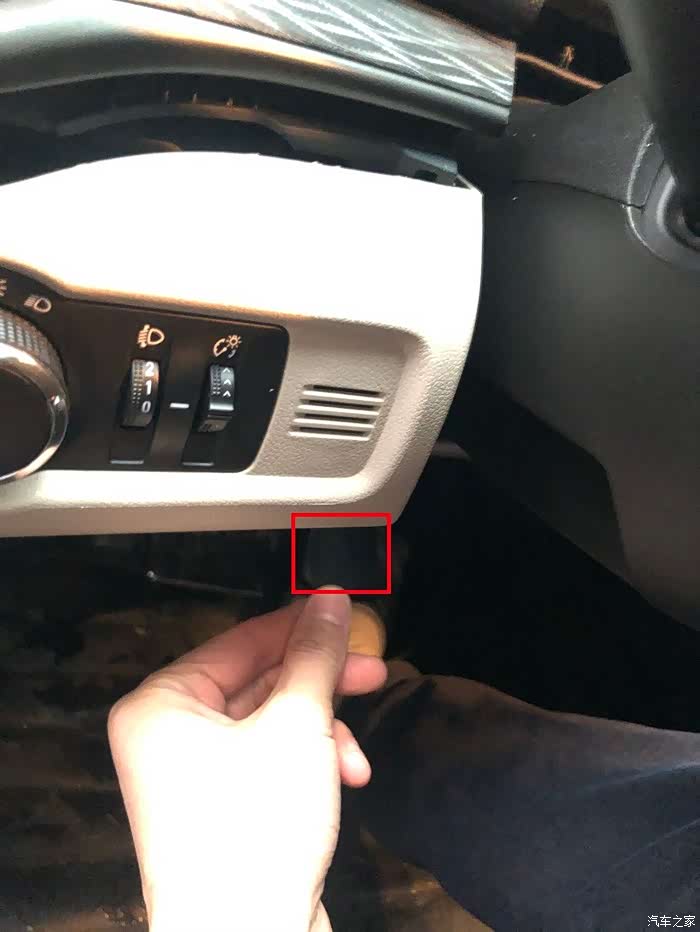

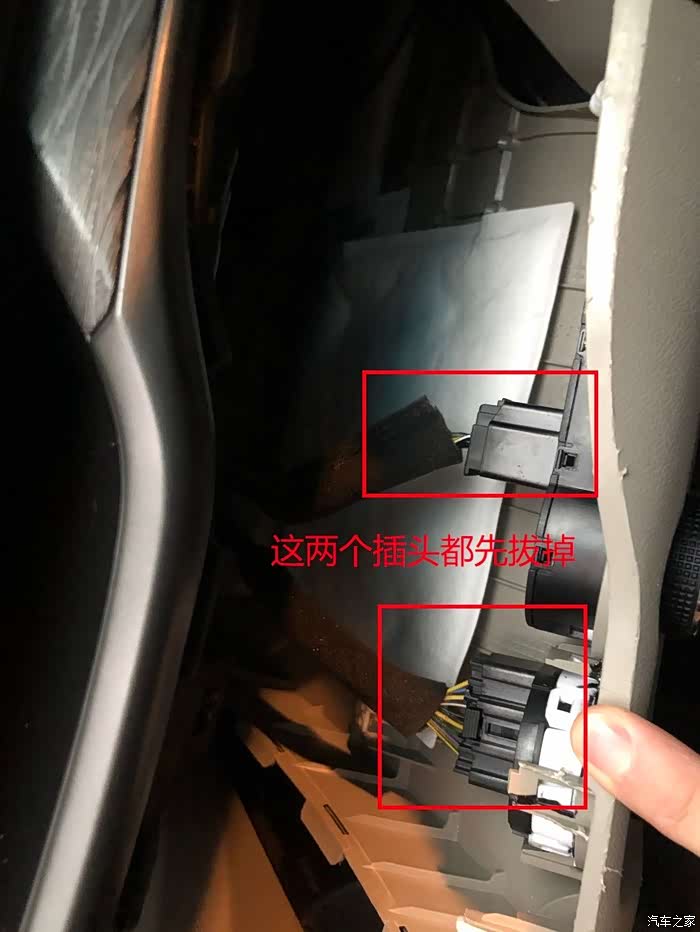

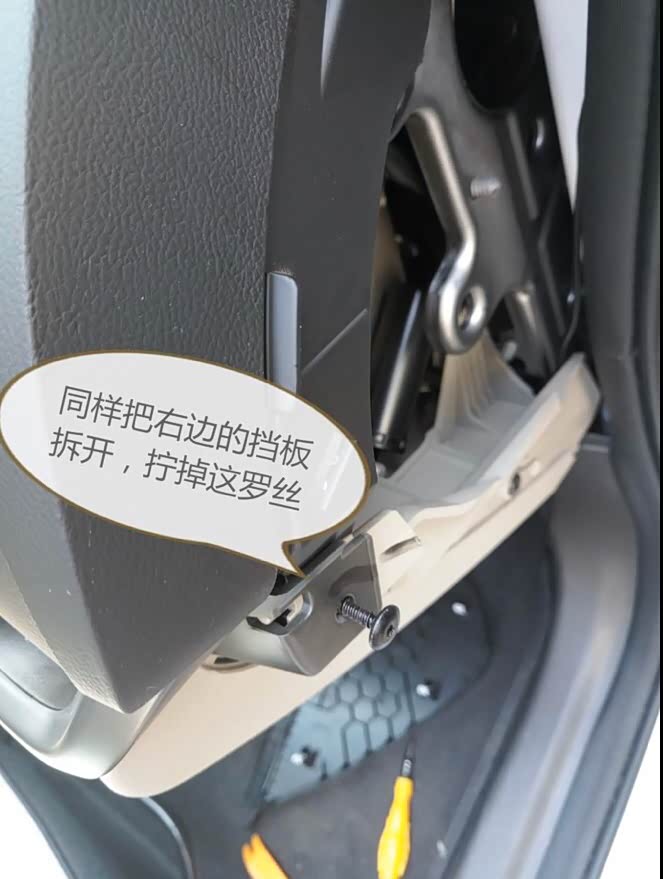

把这个拆开之后，还需要把这个面板的右下角（在方向盘下面，我实在没有找到照片）也翘一下

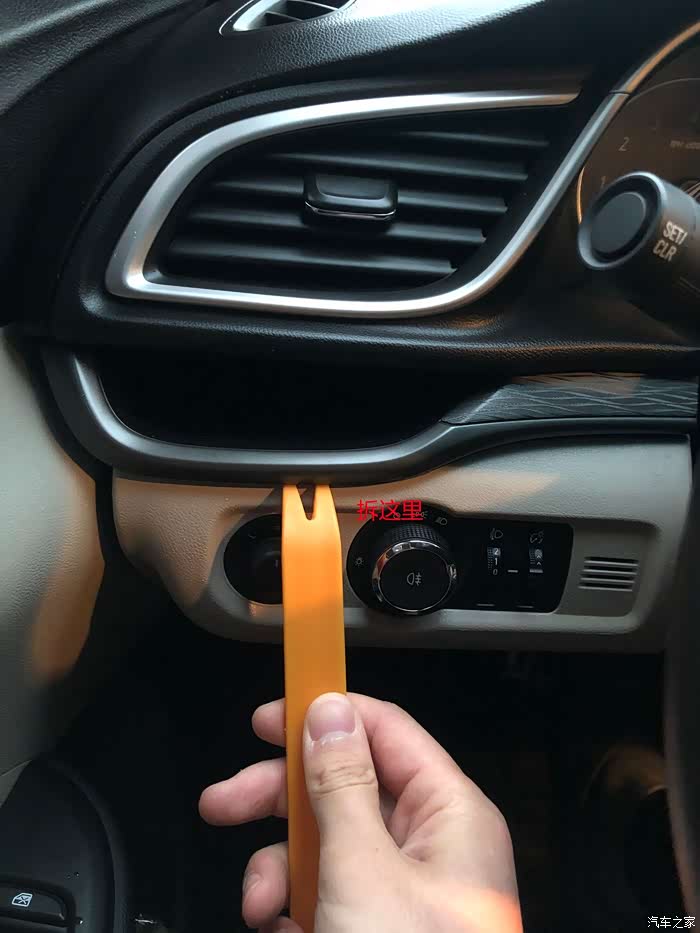

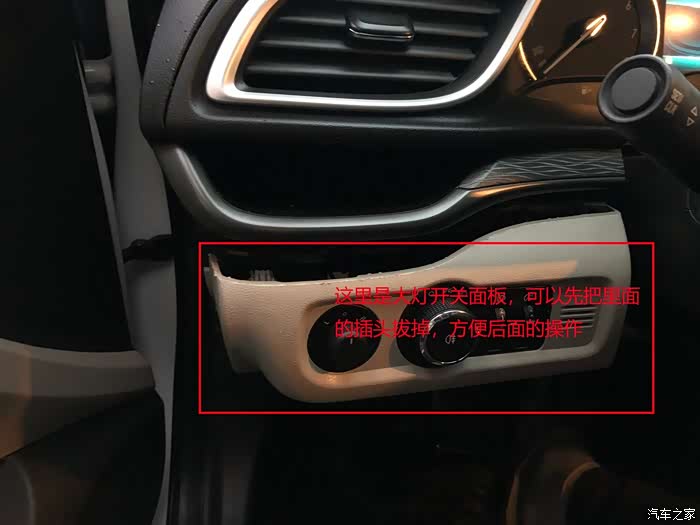

大灯开关撬开，耗时一分钟左右
为什么要撬开它呢， 因为行车电脑的在这个面板里面，后面会重点讲，这个很重要
为什么要撬开它呢， 因为行车电脑的在这个面板里面，后面会重点讲，这个很重要

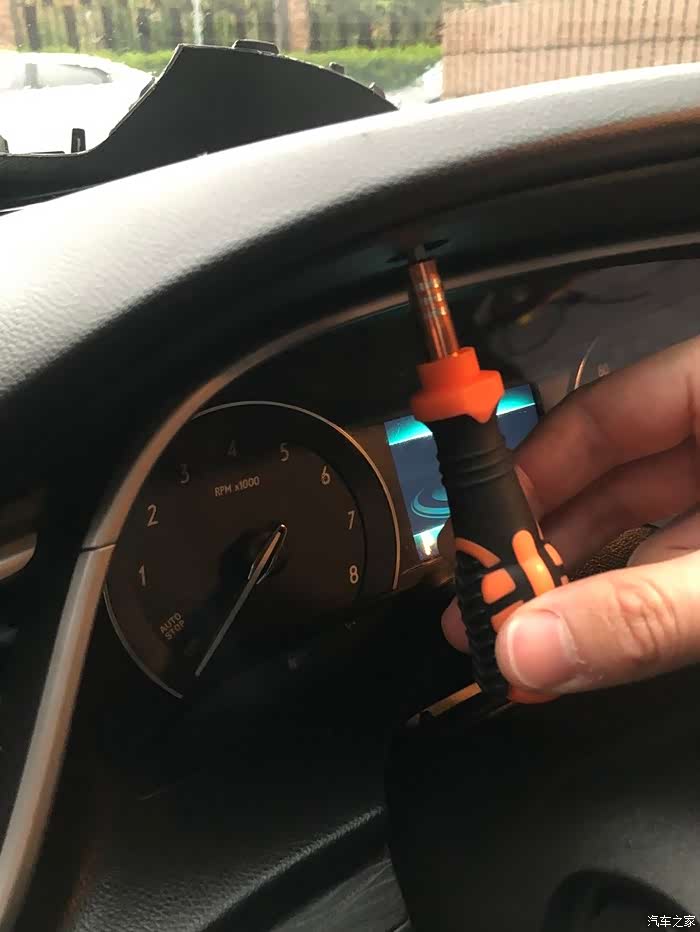

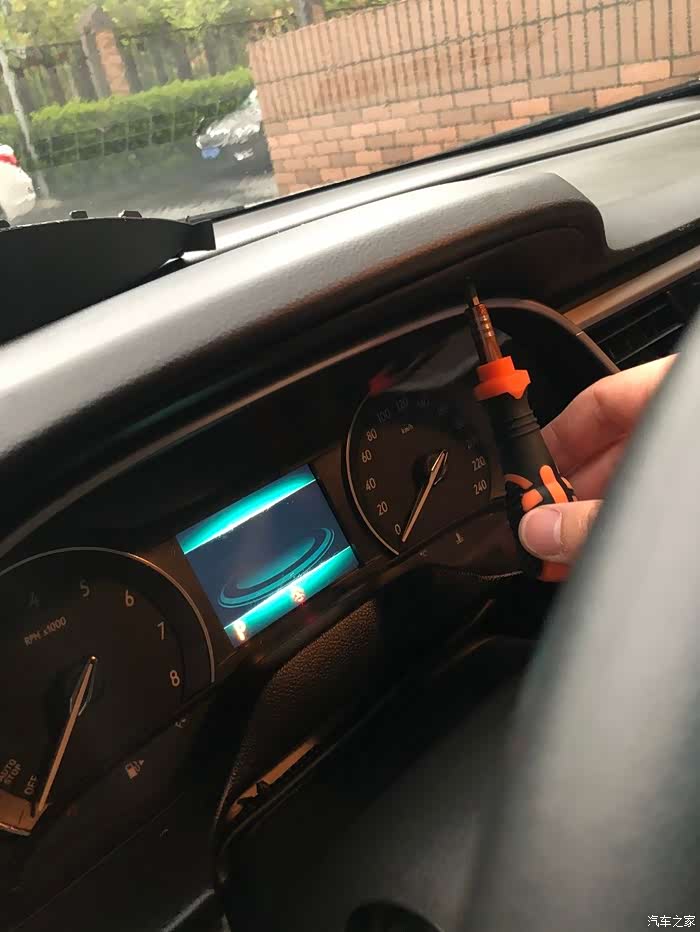

使用螺丝刀拆卸掉仪表上的螺丝

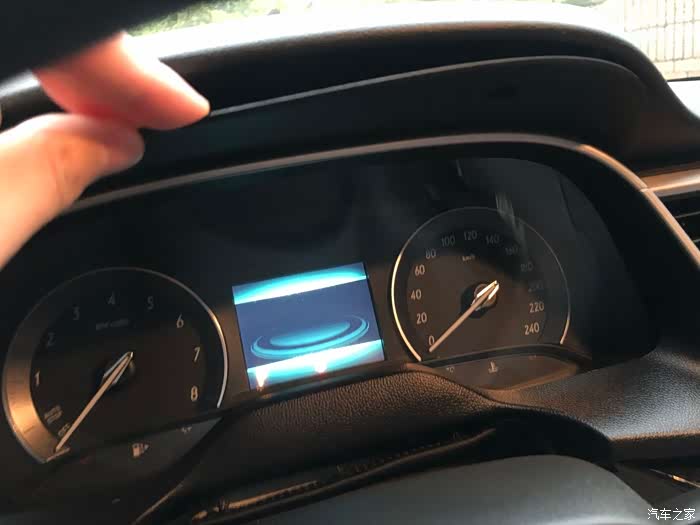

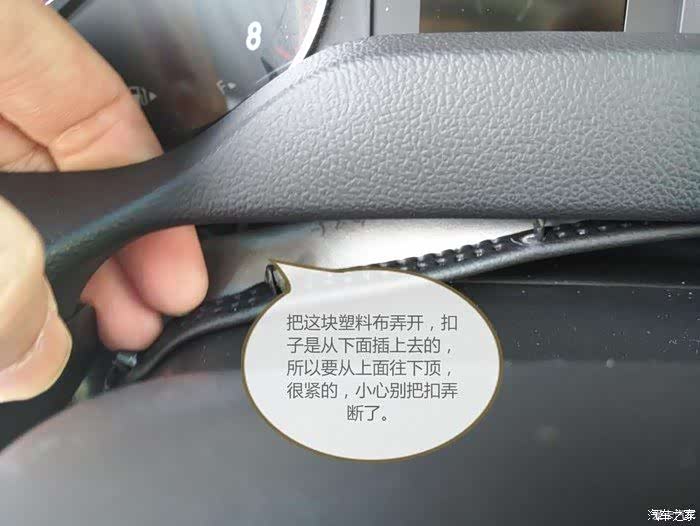

用手把仪表上面的塑料板拉出来，这半边松掉了
这个好像叫防尘皮

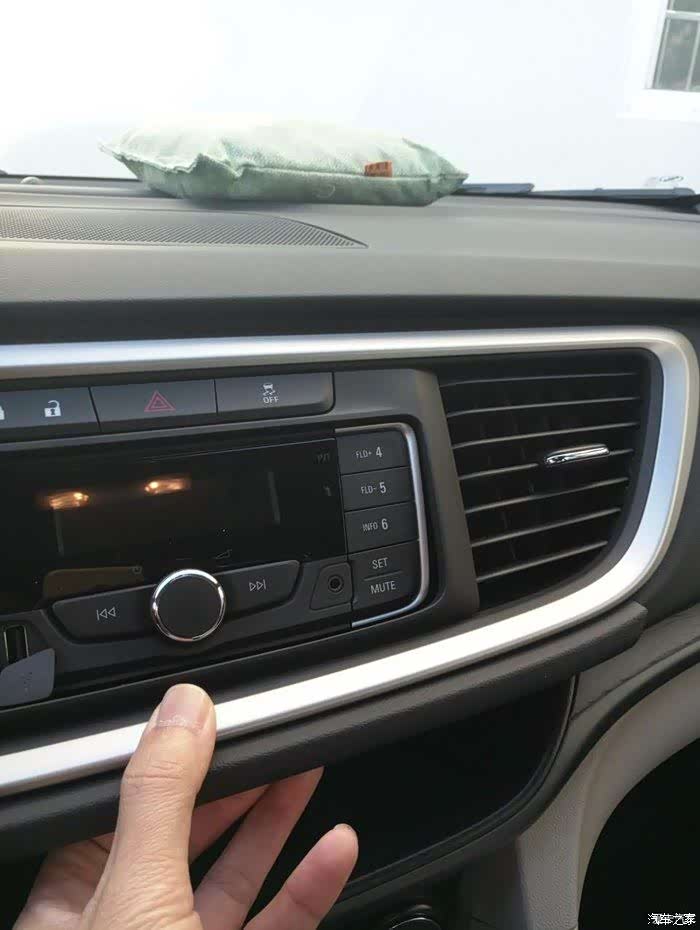

中间的收音机面板一圈也继续使用撬棒撬开，把整个面板松掉之后拿开

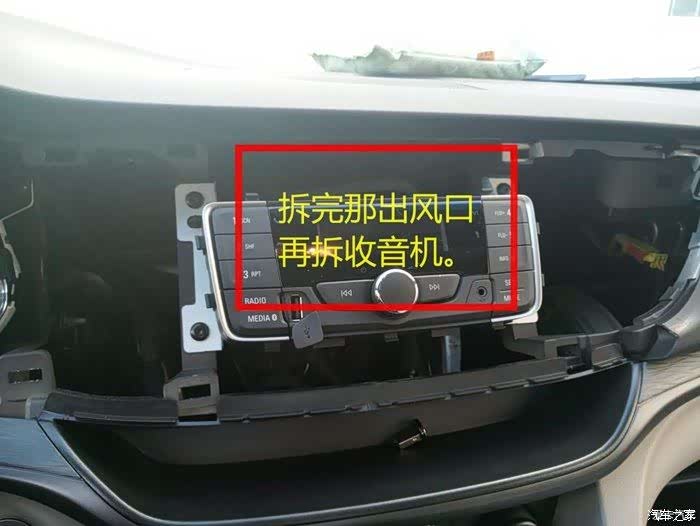

使用螺丝刀把收音机一圈的四个螺丝拧掉，把收音机的线拔掉，收音机拿出来，丢掉。我自己弄的时候没拍照，拿别人的照片用一下
未完待续

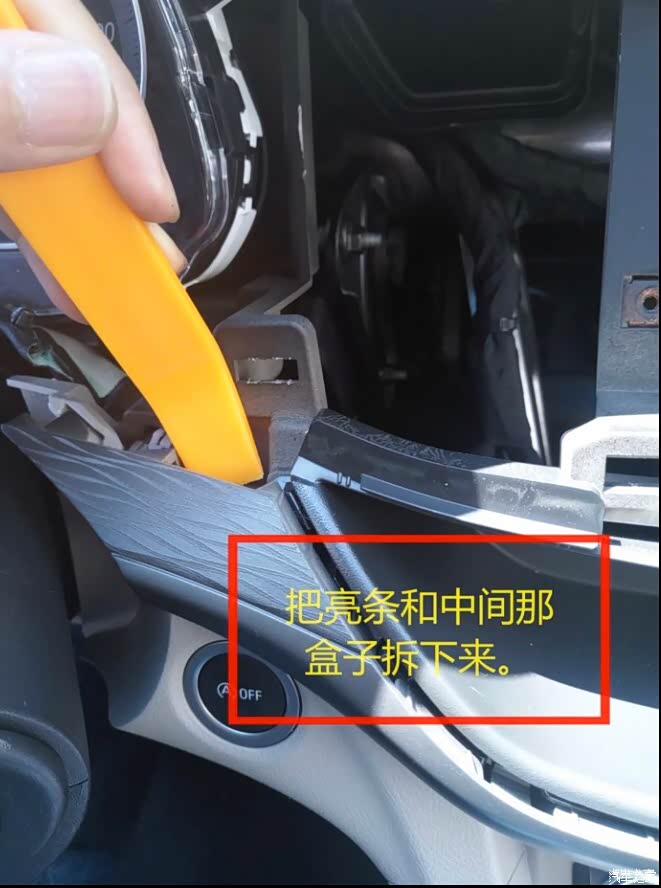

拆掉饰条右侧的螺丝
把饰条的卡扣翘开，把饰条取下来处理一下

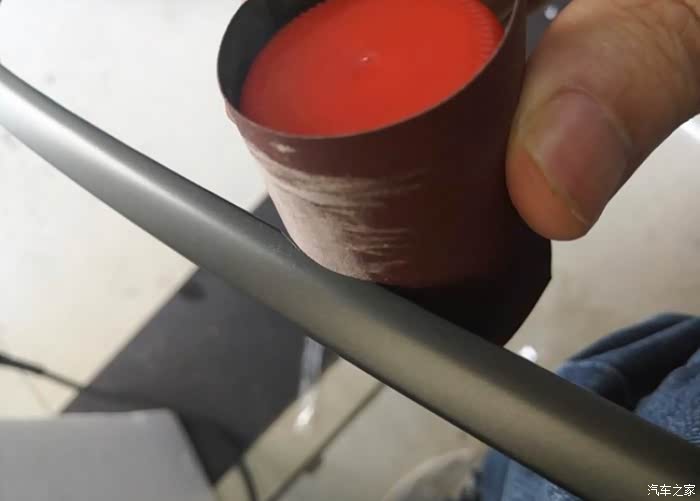

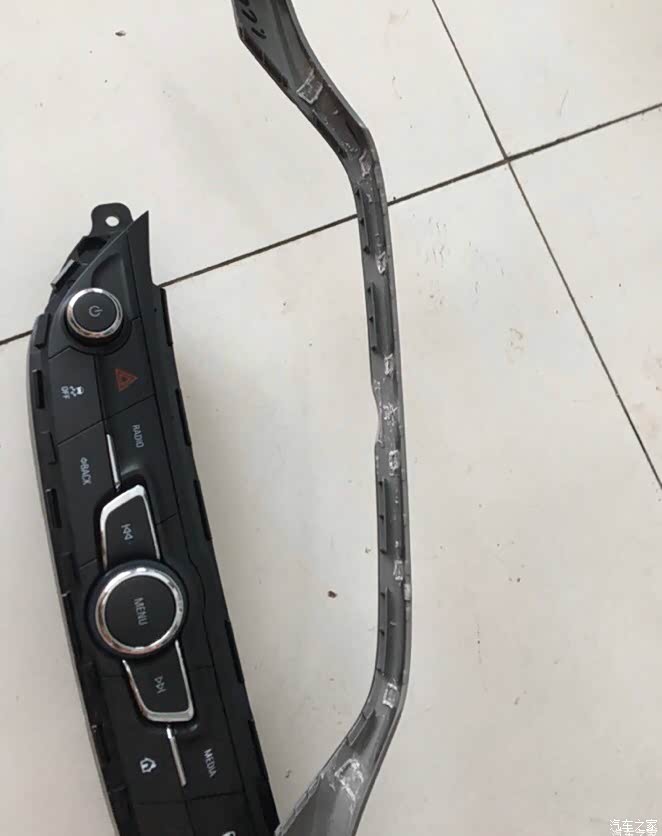

用卖家送的砂纸裹住一个小塑料瓶，在饰条的弯曲部位的中间磨一个圆形缺口（匹配高配中控按键的中央旋钮，磨的时候要和按键旋钮比较好，别磨歪了）
把饰条弯曲部位的卡扣用钳子掰掉，用卖家送的刀子把残留的塑料搞平整，差不多就行了

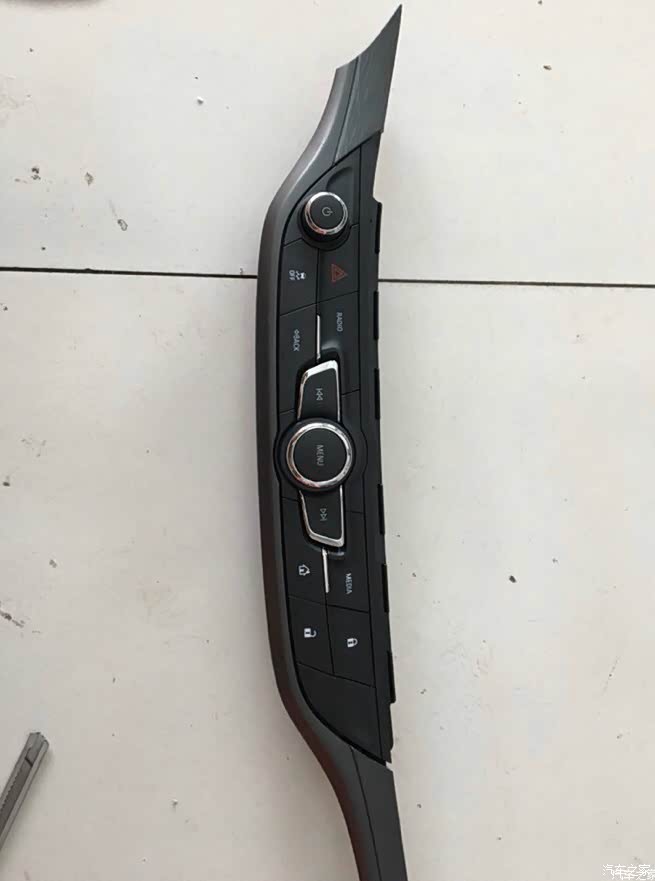

放一起，试一下，完美

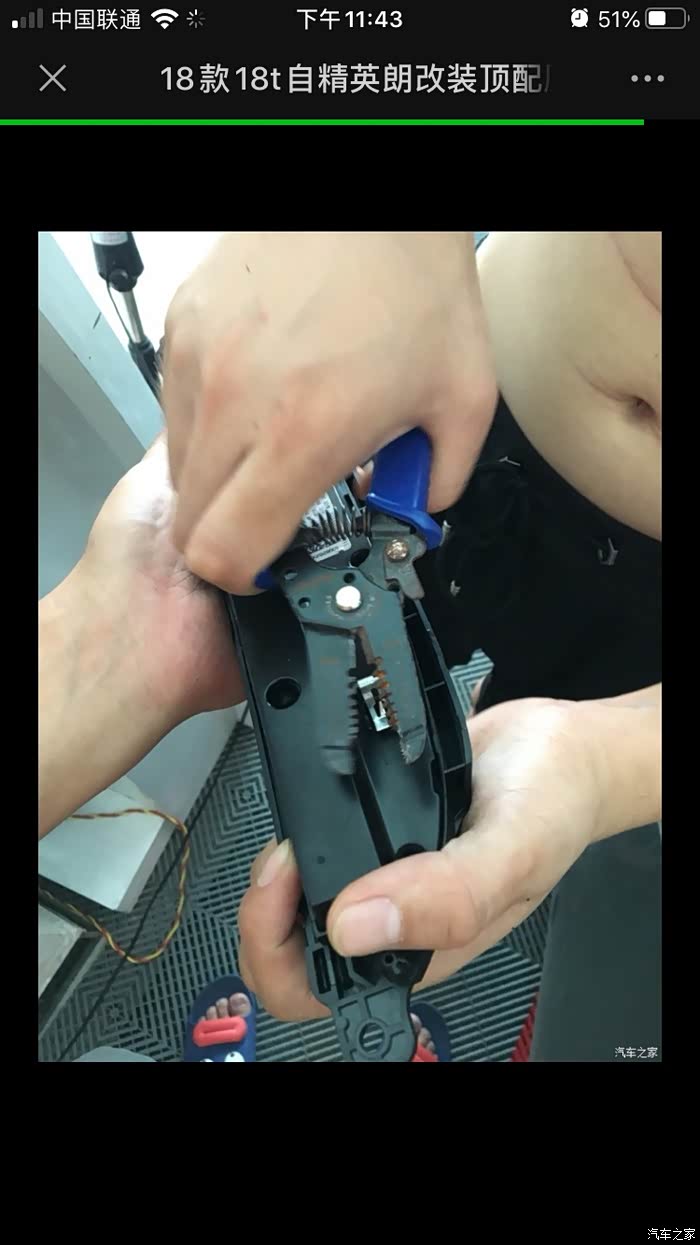

用钳子把中控按键背后的两个柱子掰掉（把金属和塑料柱都掰掉，要不然安装时会挡到），我的直接让卖家在发货前就帮我掰了，找个图凑一下
前奏基本完成，接下来就要接线了

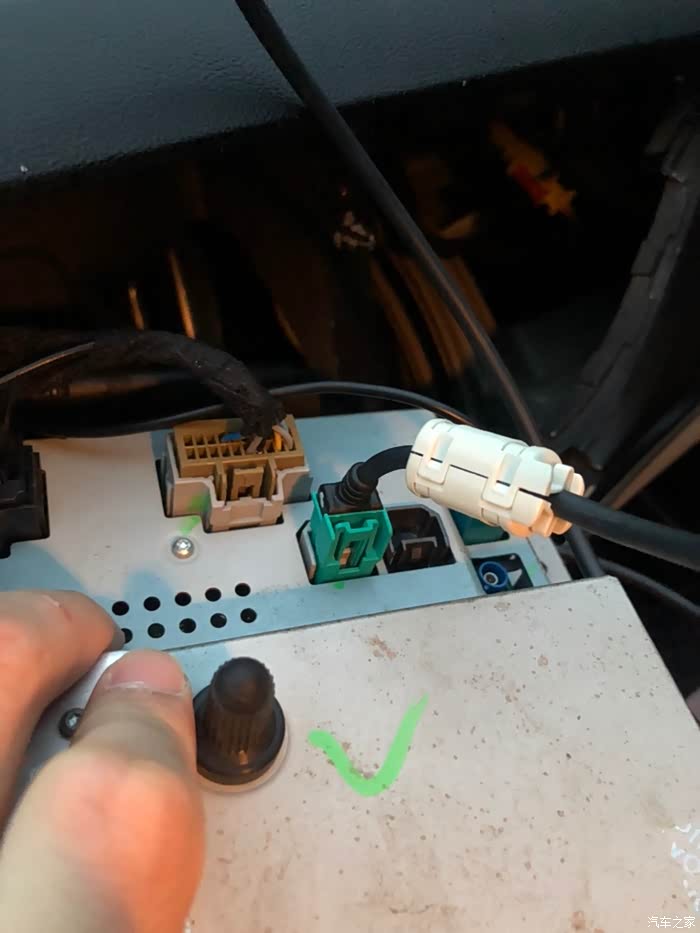

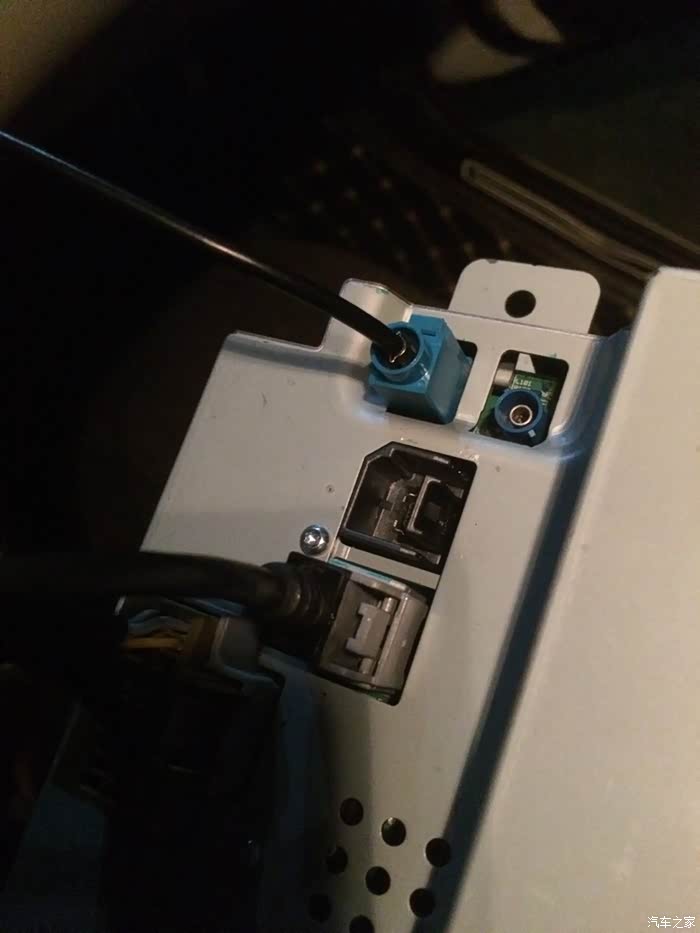

划重点：这个蓝色的收音机天线转接插头要插进机器背后的黑色圆插孔里，不要插机器的绿色插孔，绿色的是gps插孔，咱们不需要。另外一个接原车收音机天线
接好机器背面的黑色电源音响插头，还有灰白色的信号协议插头，再插上USB数据线（识别carplay和优盘用的）另外一头接USB模块，USB模块的供电插头也接上。

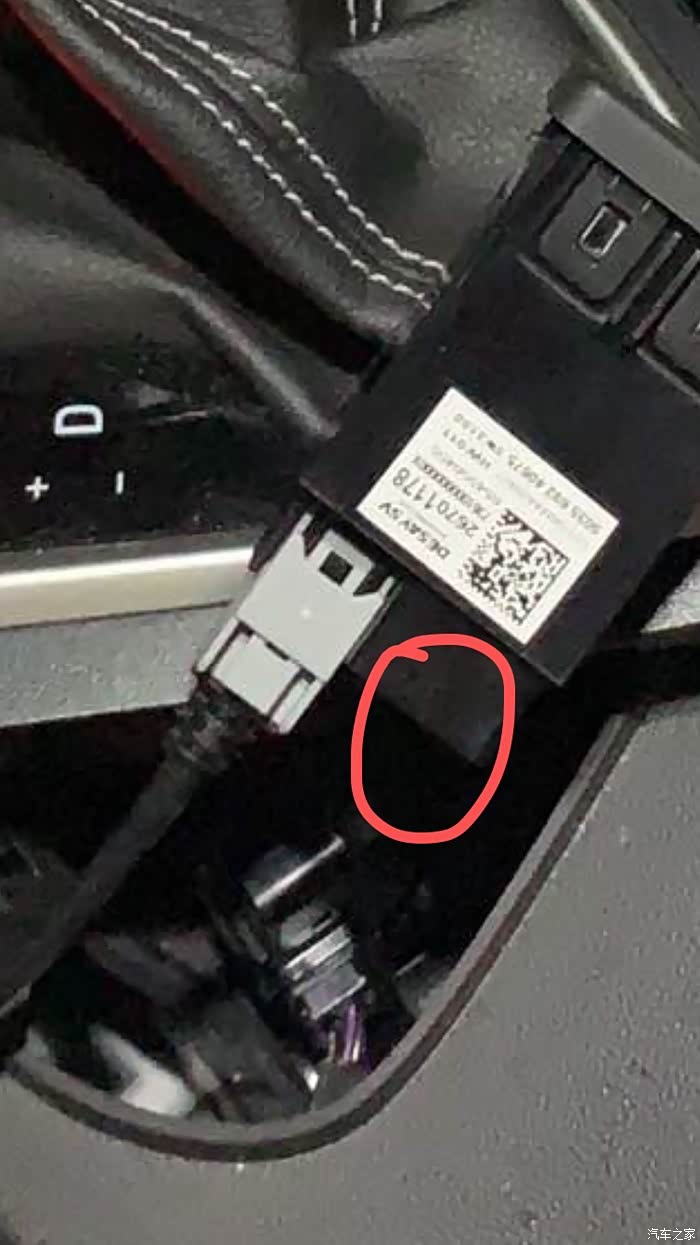

红USB模块上需要插两个插头，千万别漏了。圈位置是USB供电插头，记得要接上
把改装线束的按键插头插到按键上，固定按键，拧螺丝固定。
还有改装线束上的双闪转接头也接到原车的双闪接头上（注意插的时候别太用力把计较的端子弄歪了，如果发现双闪或者车门锁不好用的话就检查一下）
现在机器还不会开机，因为还差至关重要的一个插头没接到行车电脑上（专业叫法是BCM，车身控制模块，相当于整车协议枢纽）
还有改装线束上的双闪转接头也接到原车的双闪接头上（注意插的时候别太用力把计较的端子弄歪了，如果发现双闪或者车门锁不好用的话就检查一下）
现在机器还不会开机，因为还差至关重要的一个插头没接到行车电脑上（专业叫法是BCM，车身控制模块，相当于整车协议枢纽）

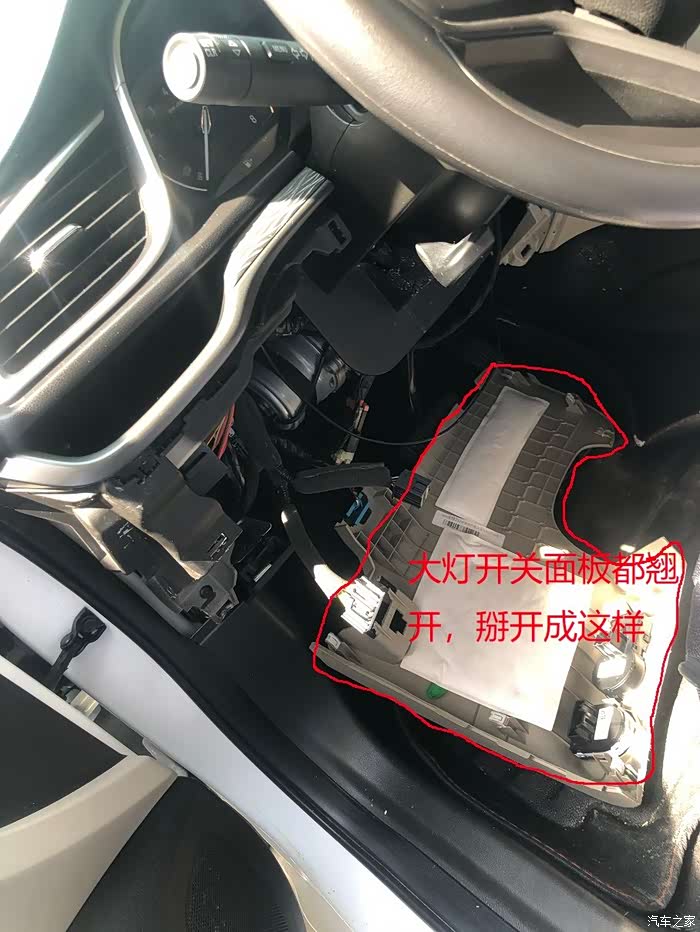

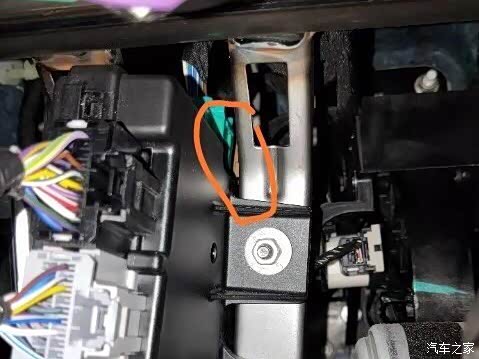

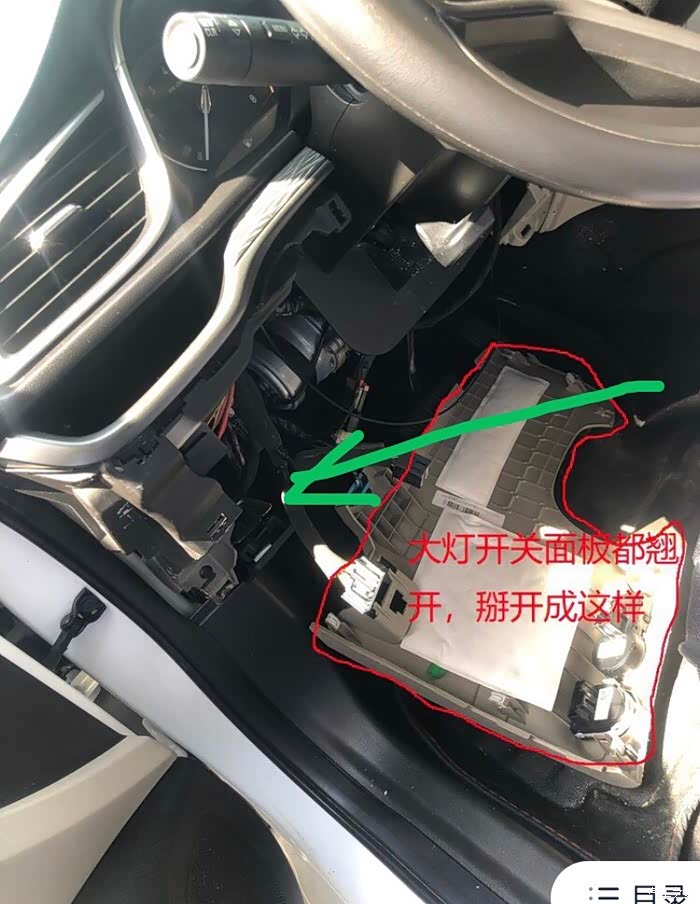

还记得前面我们拆的这个图吧？一定要把大灯开关面板卸下来，才能趴在地板上看到绿色尖头所指的行车电脑，找到行车电脑的绿色插头
看到绿色插头了没？带上手套，开始盲拔：伸右手进去用无名指顶住绿色插头的卡扣，拇指和食指用力向上拔。拔掉之后把标有绿插头文字标记的插头插头那个槽里，另外一头和绿插头对插，这样就相当于把原车协议线引出来了
做完这一步，拧开钥匙屏幕就自动开机了。
拔掉钥匙，打开车门屏幕就自动息屏关机。
拧钥匙点火，屏幕会钥匙熄灭，但是不会重启。

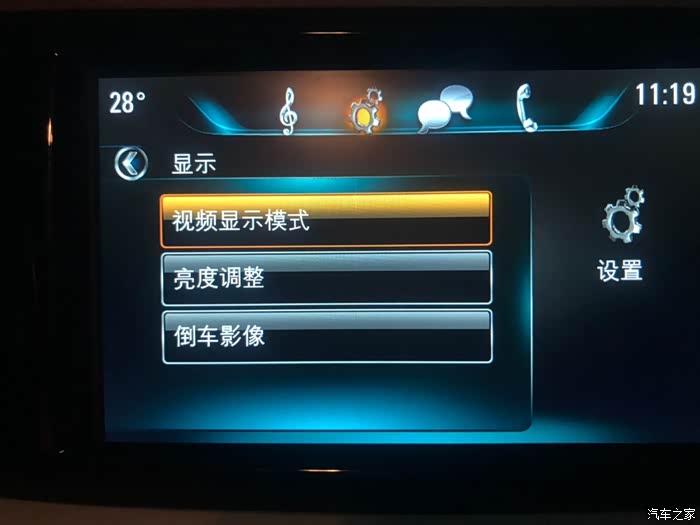

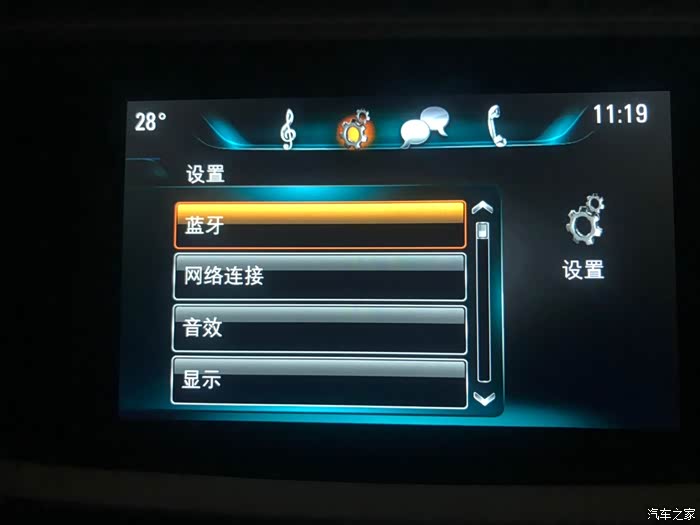

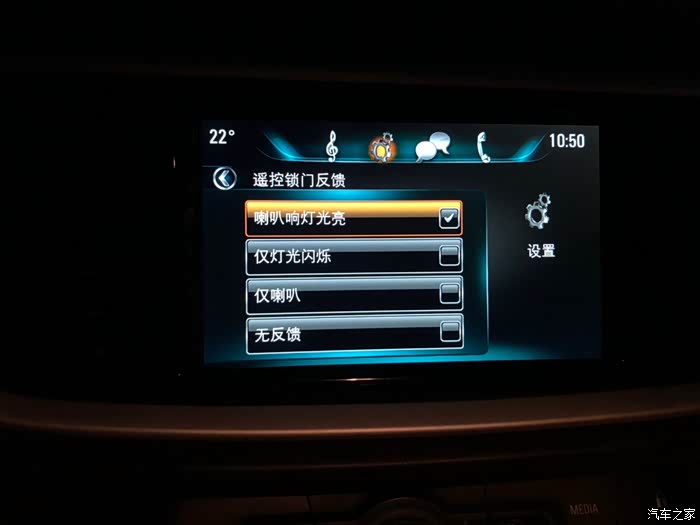

在屏幕的设置里可以设置车门自动落锁解锁，设置鸣笛和灯光等。
方向盘按键可以调节音量和切换歌曲以及静音等，但是我的16款没有语音按钮，不能唤醒智能语音识别，听说群友有换方向盘按键的时候把气囊给搞坏了，花了好几千修气囊，我就没敢动换方控按键的念头，但是卖家告诉我他卖的长按静音按键就能唤醒语音，卧槽太牛了，简直逆天了
安装半路总结一下，体验原车协议真棒
还有一点需要说一下，尽量不要改仪表，有几个群友改完仪表后虽然解决了转向灯和安全带重复音问题，也引起了很多新的问题。仪表涉及安全自己保修条款，而且仪表和变速箱参数直接相关，容易引起变速箱顿挫，尽量不要去动它
拔掉钥匙，打开车门屏幕就自动息屏关机。
拧钥匙点火，屏幕会钥匙熄灭，但是不会重启。
在屏幕的设置里可以设置车门自动落锁解锁，设置鸣笛和灯光等。
方向盘按键可以调节音量和切换歌曲以及静音等，但是我的16款没有语音按钮，不能唤醒智能语音识别，听说群友有换方向盘按键的时候把气囊给搞坏了，花了好几千修气囊，我就没敢动换方控按键的念头，但是卖家告诉我他卖的长按静音按键就能唤醒语音，卧槽太牛了，简直逆天了
安装半路总结一下，体验原车协议真棒
还有一点需要说一下，尽量不要改仪表，有几个群友改完仪表后虽然解决了转向灯和安全带重复音问题，也引起了很多新的问题。仪表涉及安全自己保修条款，而且仪表和变速箱参数直接相关，容易引起变速箱顿挫，尽量不要去动它

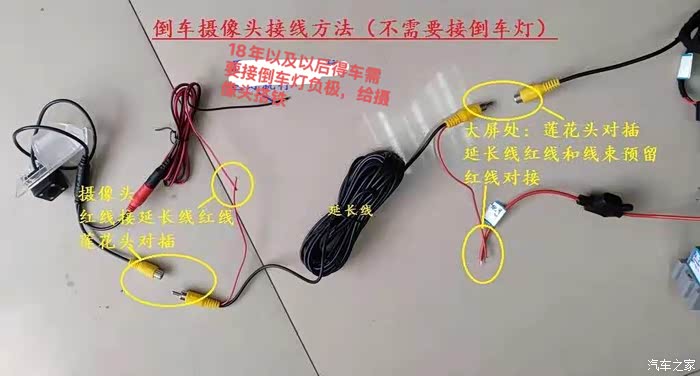

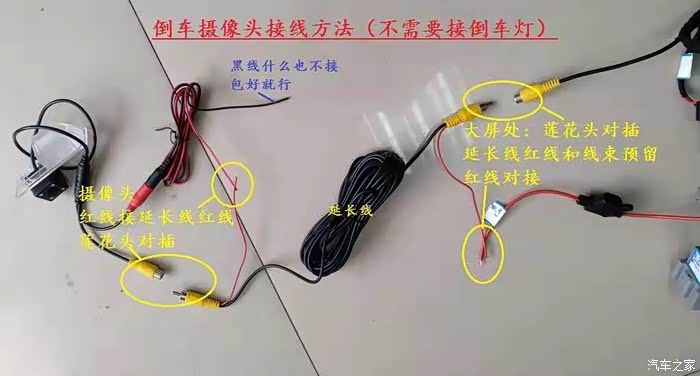

这个是卖家提供的摄像头接线示意图，我就不多啰嗦了。
我使用的是17的屏，经过众多车友指正，如果是18款以及以后的屏，后备箱的那根黑色的负极线需要去接倒车灯负极才可以，大家需要自己区分一下或者和卖家确认一下
自动挡的车后备箱的红线不要去接倒车灯正极取电，否则倒车灯会一直亮，一定要按照卖家的提示做。
注意：手动挡的车不要接前面改装线束的红线，要接倒车灯，否则倒车影像会一直显示。切记区分自动挡和手动挡。
下面说一下怎么安装摄像头吧
注意：手动挡的车不要接前面改装线束的红线，要接倒车灯，否则倒车影像会一直显示。切记区分自动挡和手动挡。
下面说一下怎么安装摄像头吧

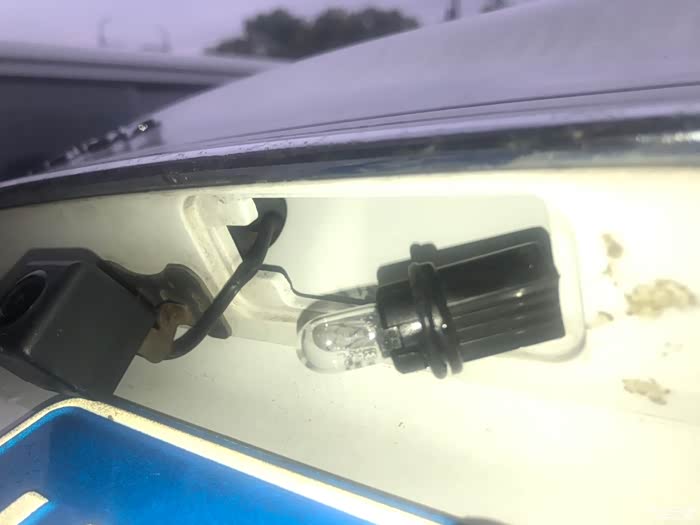

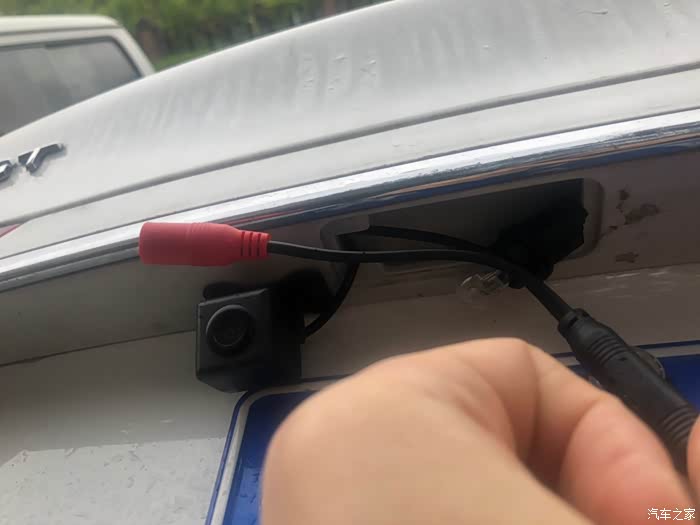

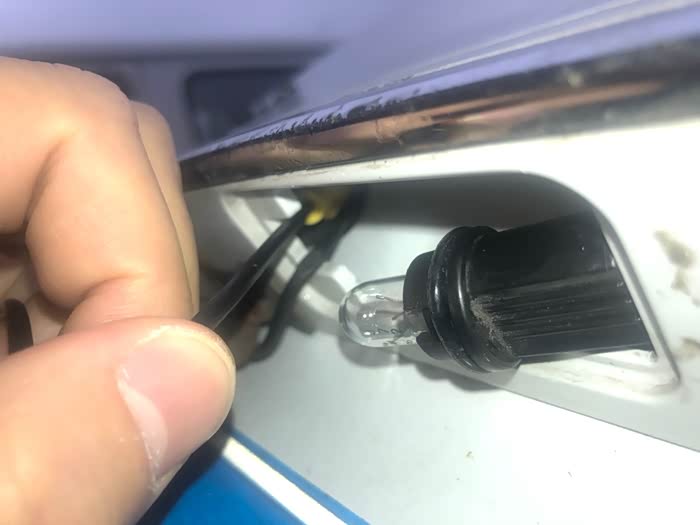

把左侧牌照灯罩取下，稍微旋转倒车灯去掉倒车灯，把卖家给的摄像头的两根线分别塞进牌照灯部位的空隙中，另外一只手在车内接住，拉进去

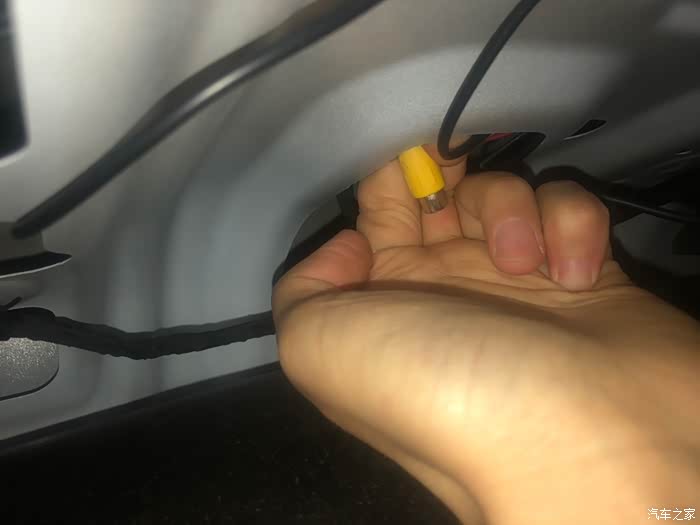

注意找到后备箱里面的这个孔，注意学习我这猥琐的手势，摸到从外侧塞进来的摄像头接头，拉进来，按照摄像头接线示意图对插

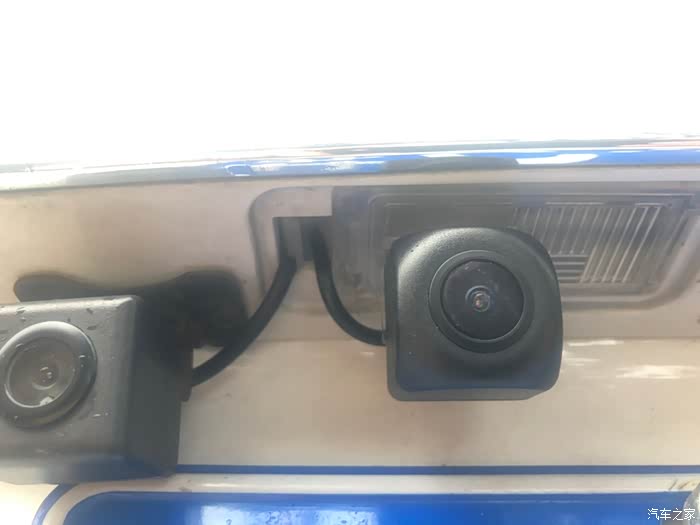

改装的牌照灯罩卡进原车位置，固定的很好很稳
有朋友问怎么走的线，我是走的左侧车门上侧软胶条，线足够长也很结实，放心往里塞就行，别怕。
切记摄像头一定要安装在左侧倒车灯处，这样动态轨迹才能精确。
而且这个轨迹精确不精确也和不同卖家卖的有关系，群里有个车友从郑州买的，是下面这种轨迹，都歪到天上去了，没一点参考价值，价格比我的还贵，相比之下我的性价比和体验简直是好太多了～
切记摄像头一定要安装在左侧倒车灯处，这样动态轨迹才能精确。
而且这个轨迹精确不精确也和不同卖家卖的有关系，群里有个车友从郑州买的，是下面这种轨迹，都歪到天上去了，没一点参考价值，价格比我的还贵，相比之下我的性价比和体验简直是好太多了～
这种轨迹据说是未校准过的，没什么参考价值。我买的地方人家是给按照你的车型配置给匹配校准好的，轨迹比较精确，而且从R挡切换到N和D也都没有延迟。

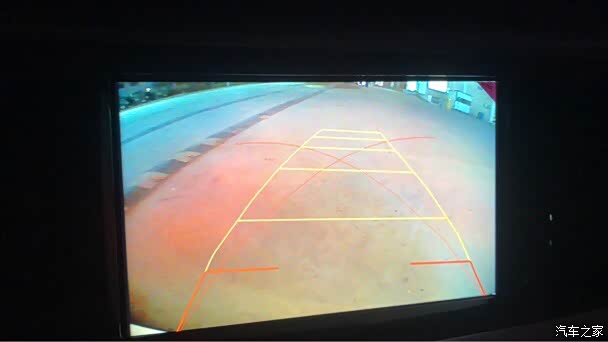

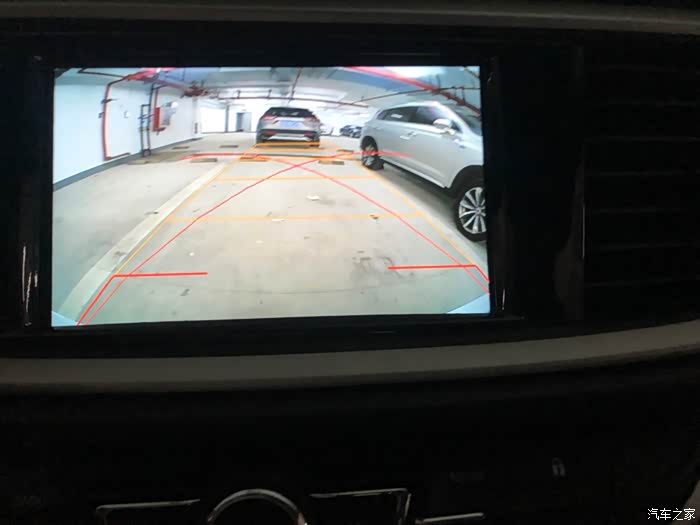

这个是我的倒车影像轨迹（手机拍照不是很专业，轨迹可能看不太清楚，实际是很清楚的）轨迹很标准，参考这个就不会撞到障碍物。和别人的一次，高低立现，真是没有对比就没有优越感哈哈哈～ 专业
咱们再来布置一下麦克风（打电话和使用语音识别指令的）

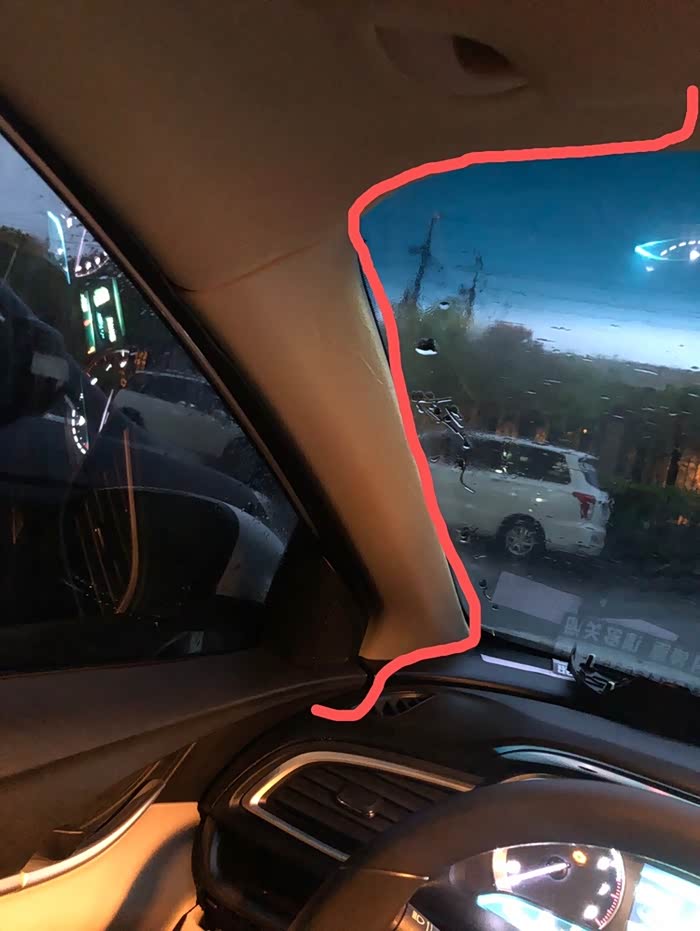

首先是走线，顺着A柱，一直走到头顶阅读灯位置

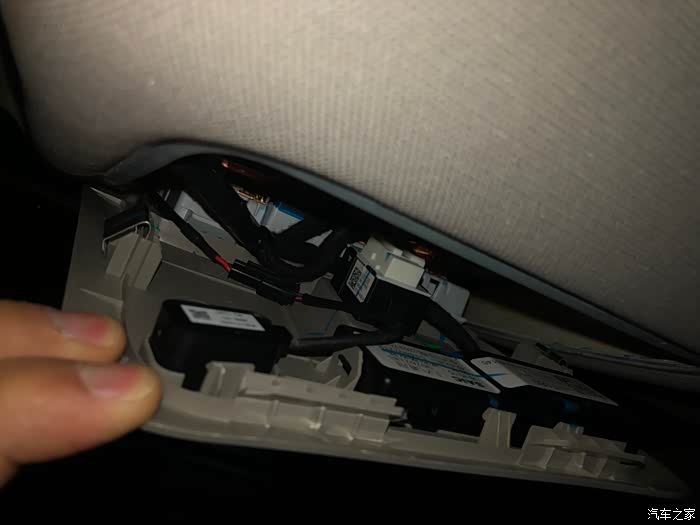

使用撬棒，从后面翘开阅读灯盖板，只掀开一部分即可
可以先把麦克风拔下来，只把线从前往后伸，伸进来之后再对插上麦克风

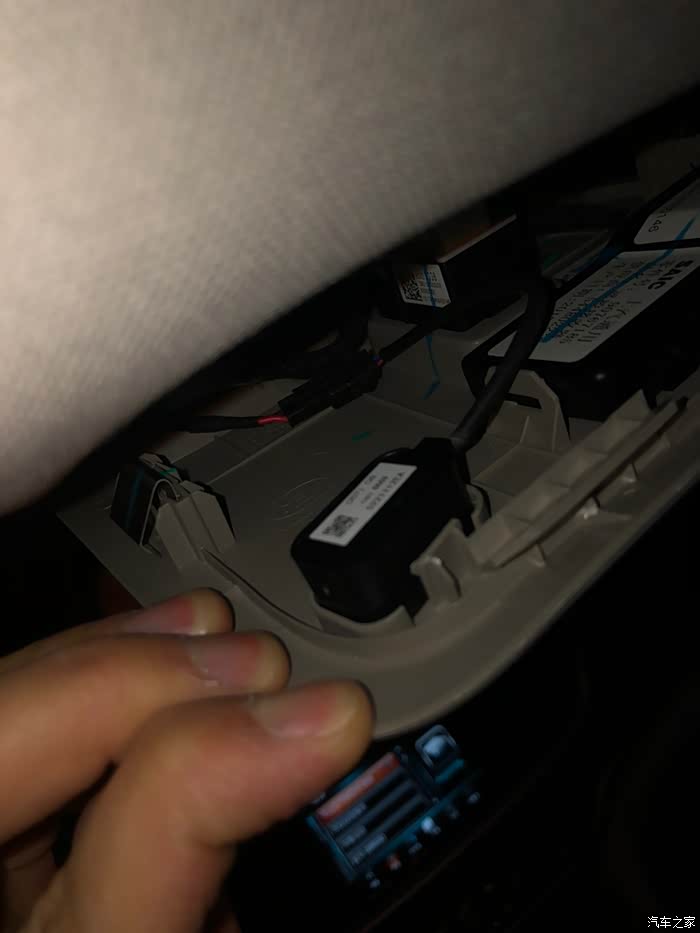

正好阅读灯面板里有个槽位。把里面的填充物取出来，把麦克风卡进去，简直巧夺天工
固定好之后把盖板再原样塞回去，没有任何痕迹
试了一下，打电话很清晰，发送语音指令比如切换歌曲，切换收音机都可以，很满足
接下来做最后一步，挖孔固定USB
注意，点烟器面板后面是钢板，只有左下角部分是空的，可以开孔安装USB模块，千万不要随意找地方开孔
差不多原则距离左侧一厘米，距离下侧2厘米的地方开孔（留足USB模块边缘空间，其实我这张图有点偏下了，差一点就碰到后面的障碍结构了）
接下来做最后一步，挖孔固定USB
注意，点烟器面板后面是钢板，只有左下角部分是空的，可以开孔安装USB模块，千万不要随意找地方开孔
差不多原则距离左侧一厘米，距离下侧2厘米的地方开孔（留足USB模块边缘空间，其实我这张图有点偏下了，差一点就碰到后面的障碍结构了）

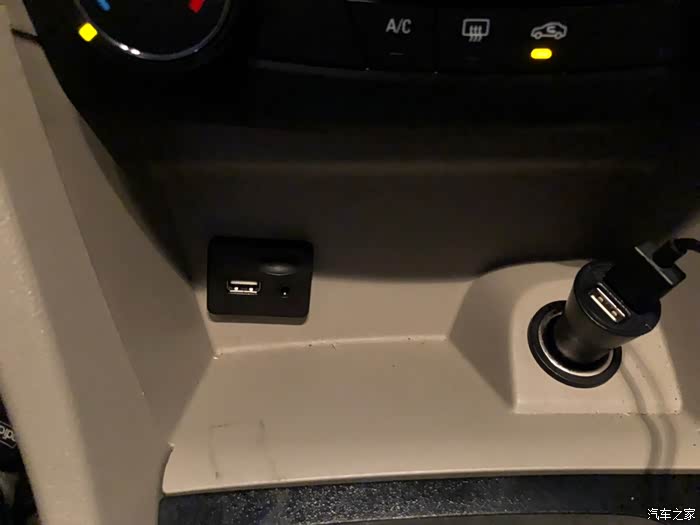

使用卖家送的工具，在点烟器左下角慢慢开一个孔，确认位置没偏后面没有钢板再慢慢扩大，感觉大小和形状差不多了就把usb模块拿出来对比，一边挖一边对比修正，最后完美卡进去，很牢固，遗憾是我弄的歪了一点点

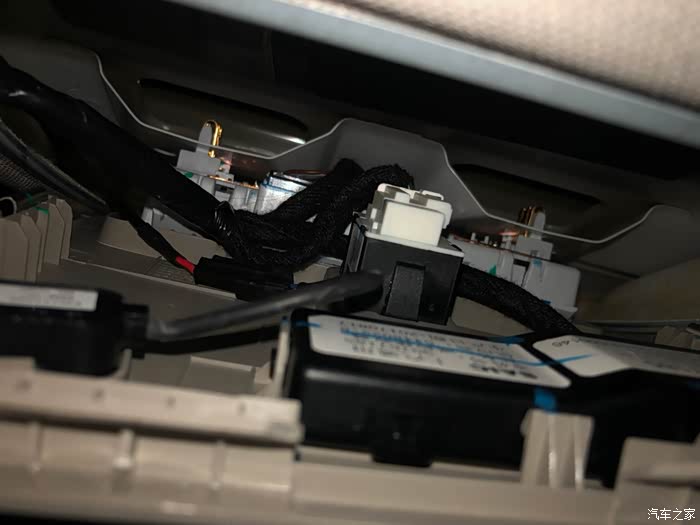

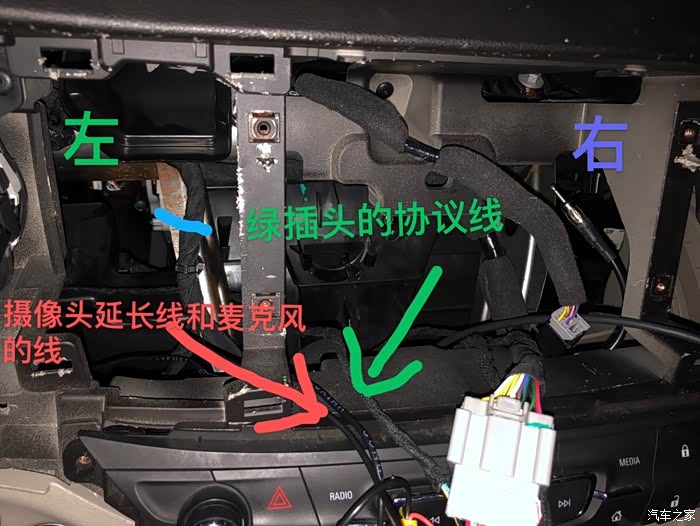

线束对插好之后，绿插头的协议线还有摄像头的延长线摆放到左侧，其他的线全部往右放，距离绿插头的协议线远远的，这样方向盘按键才不会受其他的电磁波信号干扰。
大概是这个意思，线的摆放位置看似没啥，实际影像也挺大的
完成

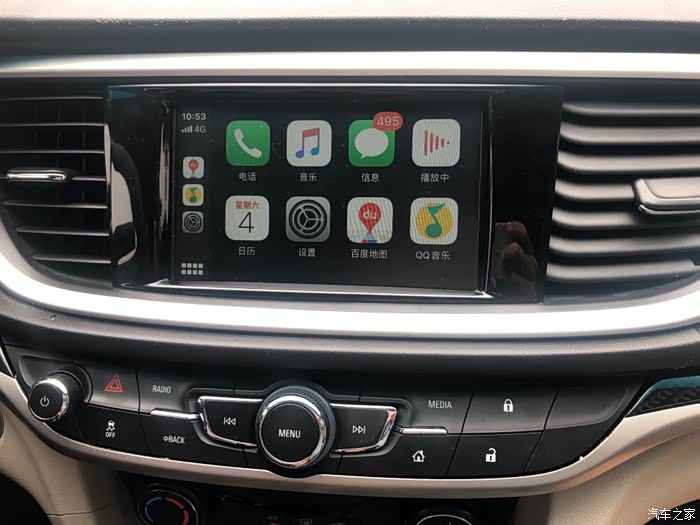

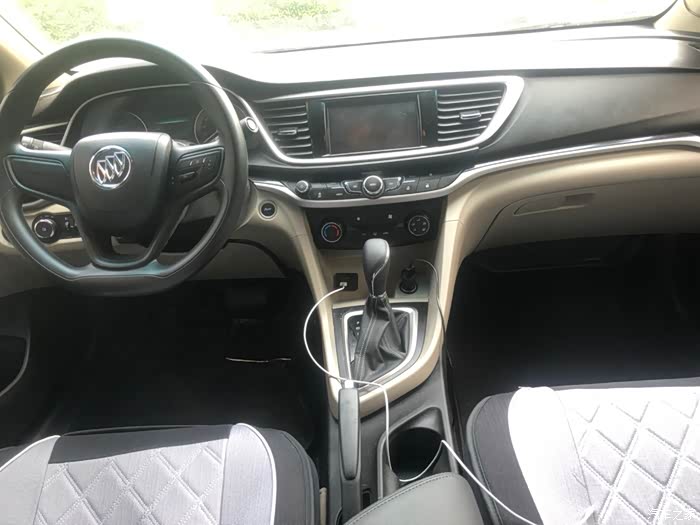

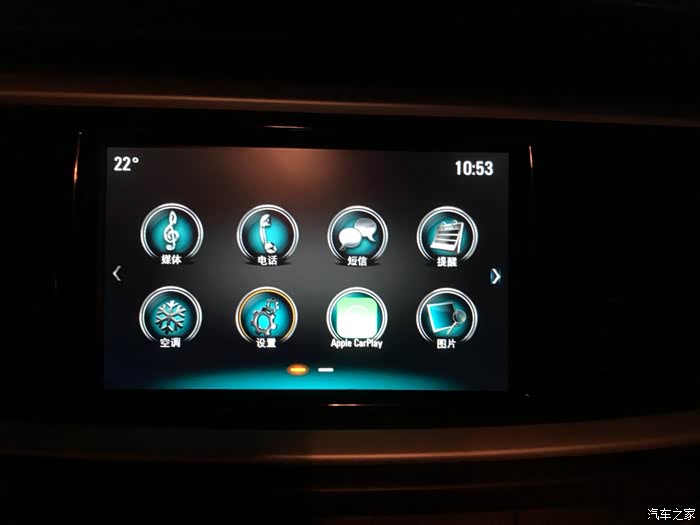

再把机器螺丝拧好，面框固定回去，看看效果图吧
改装完感觉这一切太值得了，carplay非常棒，有地图导航，电话，短信，歌曲，siri满足一切出行需求，而且不会落伍。
有轨迹十分精确而且清晰的倒车影像，安全又多了一步
可以自己设置音效360环绕
可以自定义鸣笛灯光门锁
可以蓝牙打电话，听歌，有日历提醒，优盘音乐，AUX无损音源，HDD硬盘存储音乐。
满足了一切高配幻想，值！
我后来一时兴起又自己买了高配饰条，其实用原车处理过的饰条是一样的

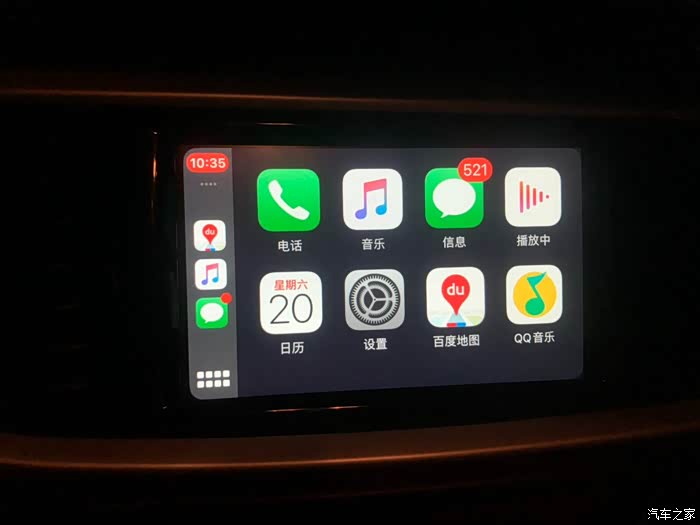

ios13的carplay界面，简洁清爽大气
