本贴从星途贴吧小奶瓶的方法实践后整理和总结
星途凌云原厂记录仪安装教程:
1、准备材料
1.1准备好记录仪（零件号为704000087AA）及线束，闲鱼有购买。
1.2工具：螺丝刀、塑料撬棒、10m梅花套筒等
1.3其它材料：电工胶带、公汽车端子两个（插入网关5#、15#用）
闲鱼有无损接线，可实现AR导航，不用保险取电！！！！！
闲鱼有无损接线，可实现AR导航，不用保险取电！！！！！
本贴从星途贴吧小奶瓶的方法实践后整理和总结
星途凌云原厂记录仪安装教程:
1、准备材料
1.1准备好记录仪（零件号为704000087AA）及线束，闲鱼有购买。
1.2工具：螺丝刀、塑料撬棒、10m梅花套筒等
1.3其它材料：电工胶带、公汽车端子两个（插入网关5#、15#用）

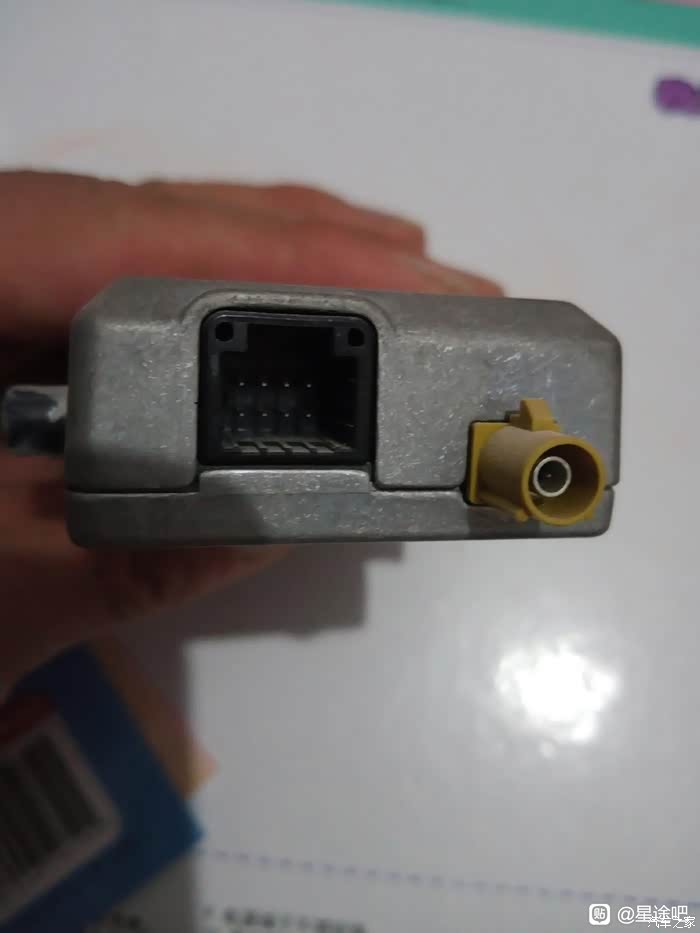

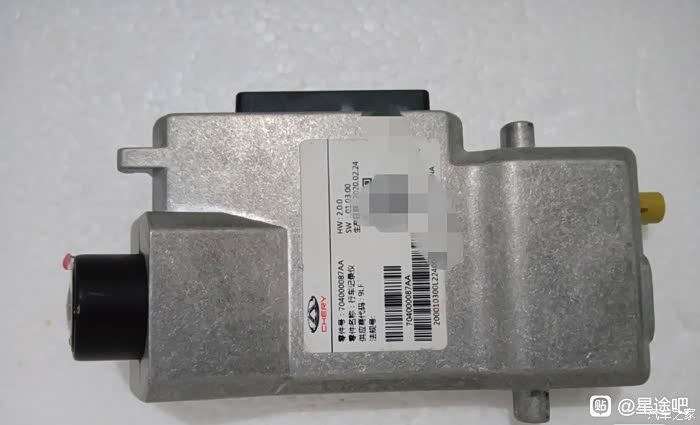

行车记录仪704000087AA
行车记录仪704000087AA

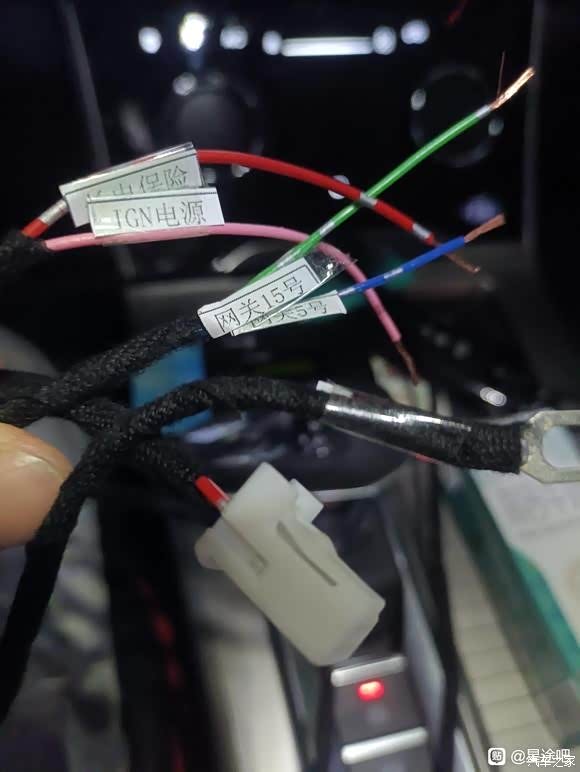

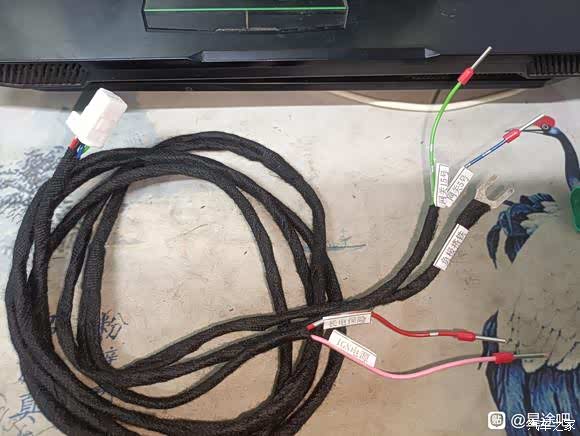

行车记录仪相关线束
2、安装步骤
2.1第一步 取下左侧的这个放行驶证驾驶证的小盒子方法是 打开后 两边有个小东西挡住同时向小盒子中间拨再往下拉就下来了。
2.1第一步 取下左侧的这个放行驶证驾驶证的小盒子方法是 打开后 两边有个小东西挡住同时向小盒子中间拨再往下拉就下来了。

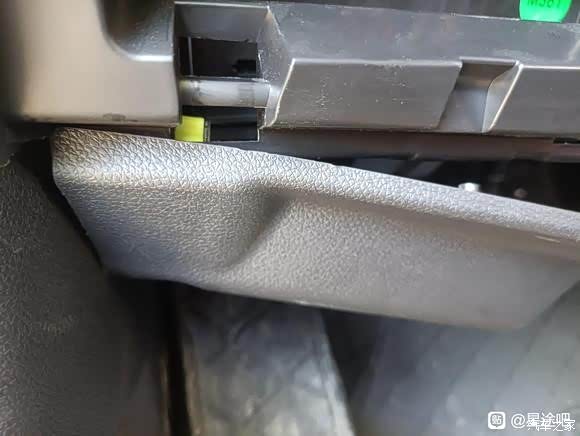

2.2拆这个小盒子最下方的挡板，有四组螺丝 需要用到十字螺丝刀 拆了螺丝 往下拽就行 有卡扣的
2.3把侧面的这个小挡板拆掉 先把门的密封胶条拔出来 从侧面用力往外推就行 也是带卡扣的！

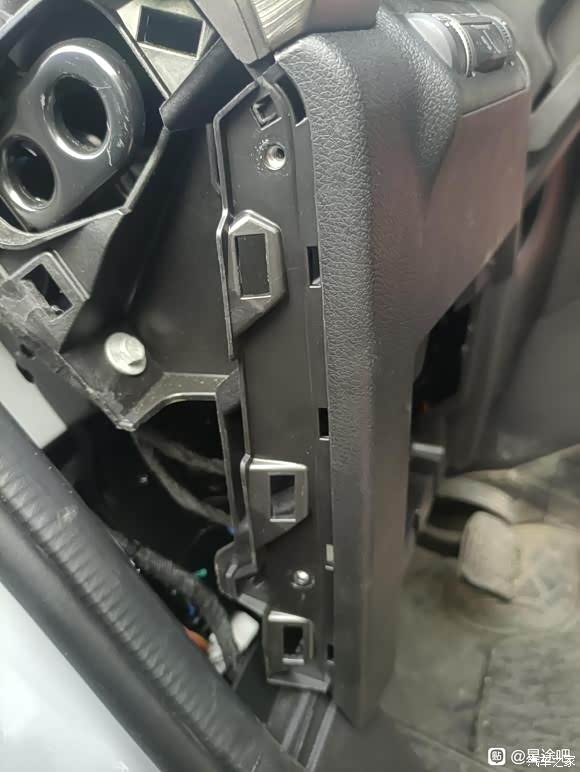

2.4拆掉之后 是这个图 看清楚 上面有三个螺丝，底部有一个螺丝 这个螺丝需要用到10mm的套筒 ， 拆完螺丝 也是一样 用力往外拽

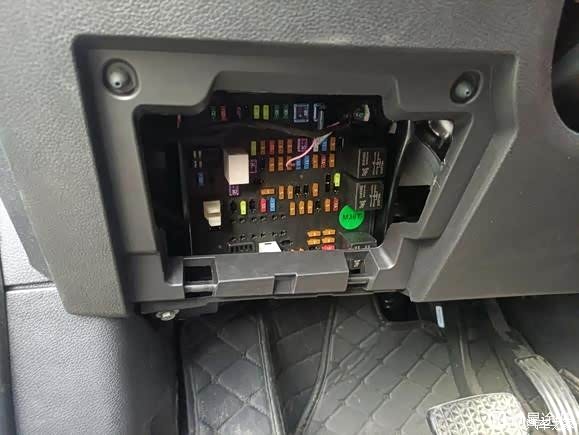

2.5上面几步拆完 就是这样 注意 网关在保险盒里面 需要拆一下保险盒 不用全拆 拆掉两个螺丝就可以了 上面一个 右下角有一个 拆完之后 用点力 向下掰一下保险盒 ，能够着网关接线就可以了。网关在保险盒后左上角

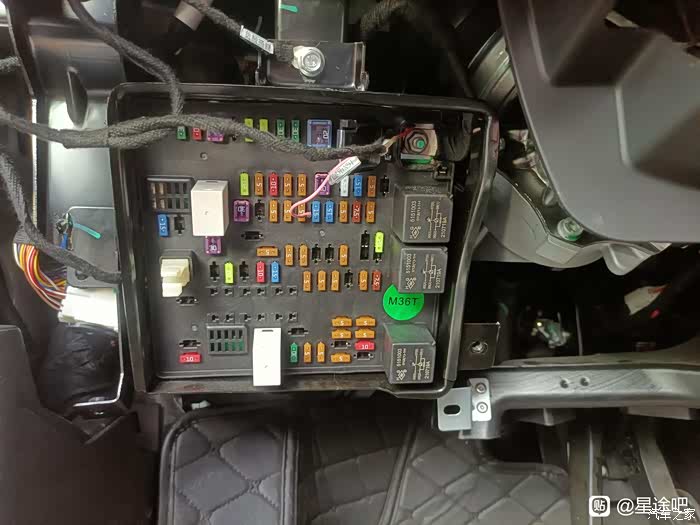

2.6取电方法有两种如下图

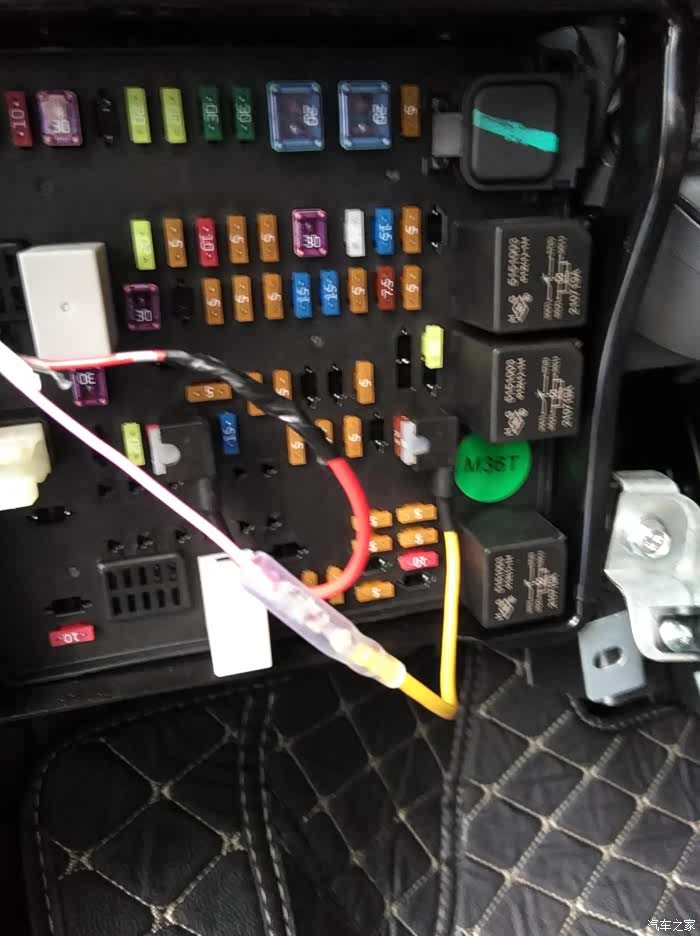

这是第一种取电方（保险盒右上角为红色长电，白色线为IGN电，保险盒外中上为负极）
这是另一种保险盒取电方法（红色长电，黄色IGN电，保险盒外中上为负极）
网关在保险盒后左上角

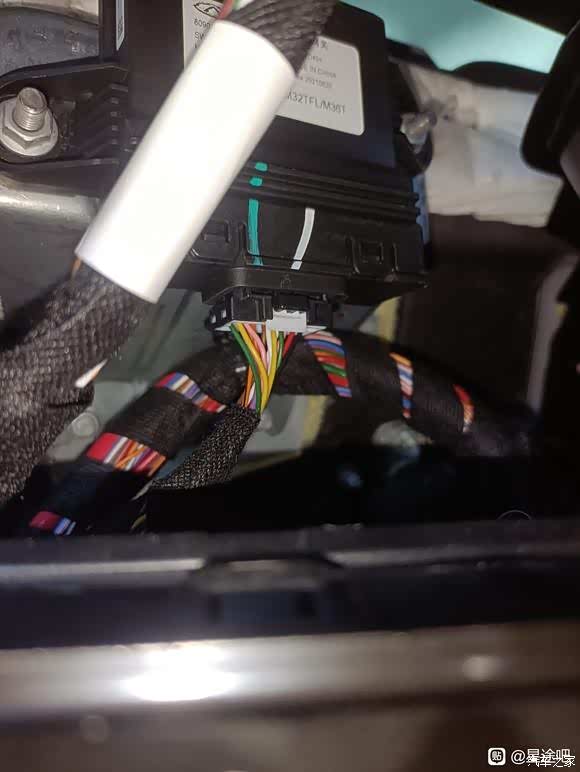

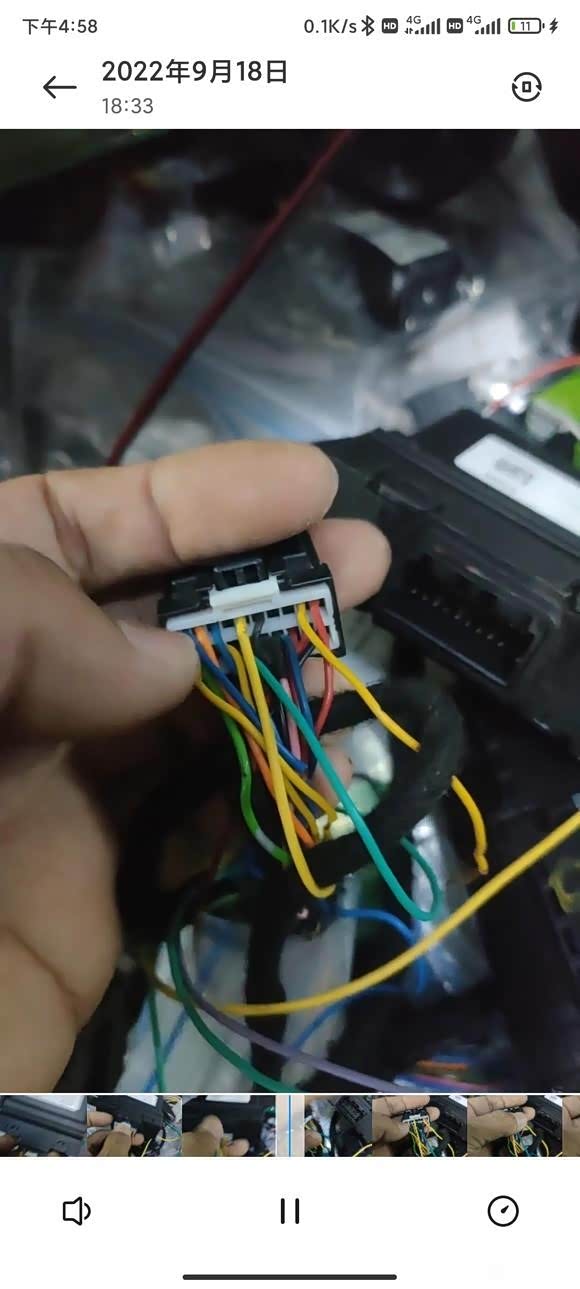

2.7网关接线方法，网关白色卡扣朝上 第一排从左往右第五根是网关5#；第二排从左往右 第五根是网关15#
第一排从左往右第五根（黄色线）是网关5#
第二排从左往右第五根（5#正下方）是网关15#
第二排从左往右第五根（5#正下方）是网关15#
2.8网关线头接端子后效果图如下图，然后对着网关5#和15#分别插入去就完成了。
3、走线，线从门密封胶条内沿A柱走向天窗阅读灯位置，从阅读灯插入黑例子内。（需打开天窗和拆下阅读灯）

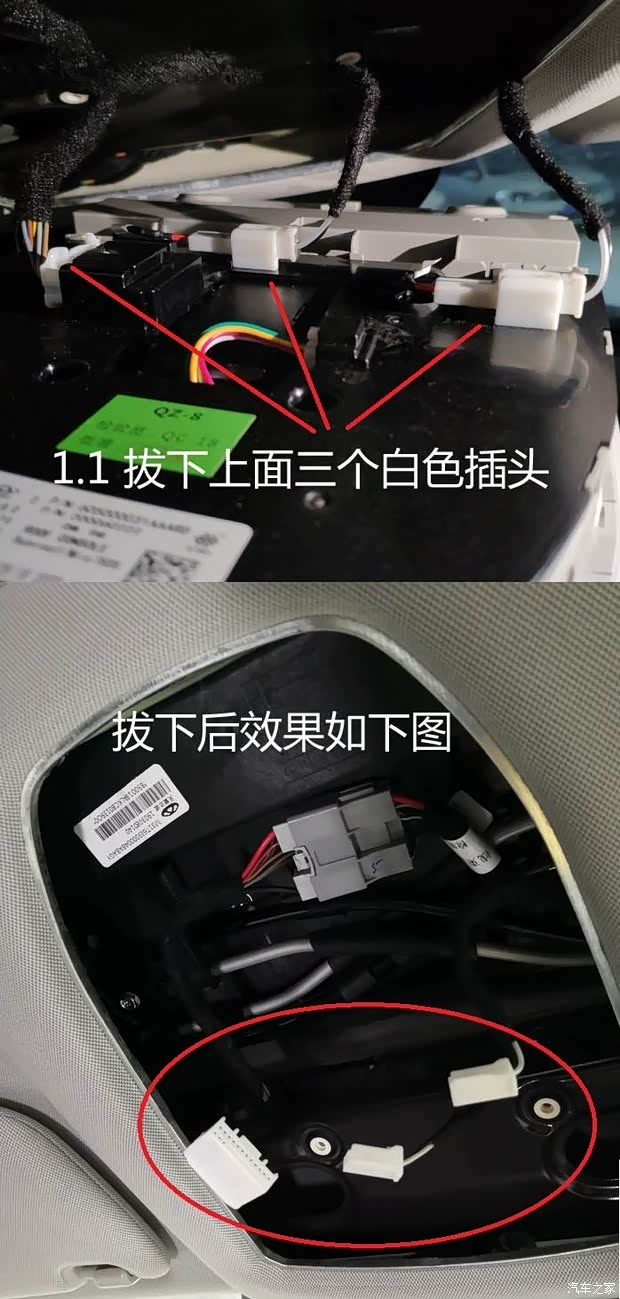

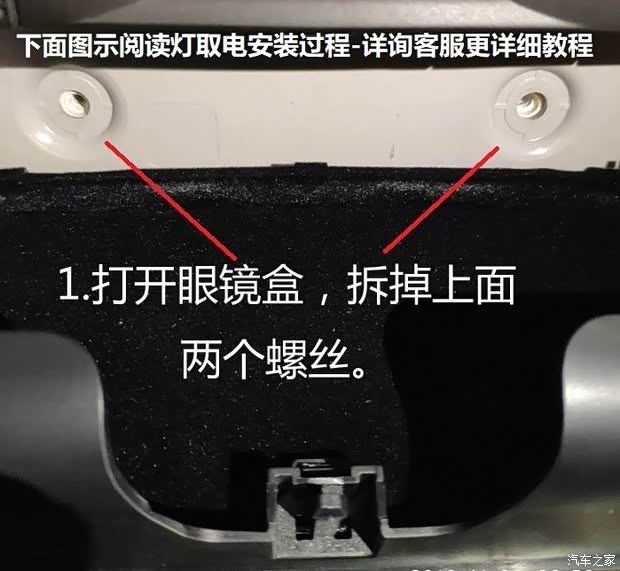

拆开顶灯阅读灯组件。打开眼镜盒，看到2个螺丝，用螺丝刀拧开，轻轻扣下顶灯总成组件。背面有3组线插，注意??取下。（技巧：顶灯总成组件要从靠近前挡风玻璃处往下扣，因为顶灯后面有两个卡舌，在车顶卡住；卸下来之后有3个电源插座接头，要使劲拽，每个接头上面有个弹片，压住弹片接线头才能轻松卸下来。）

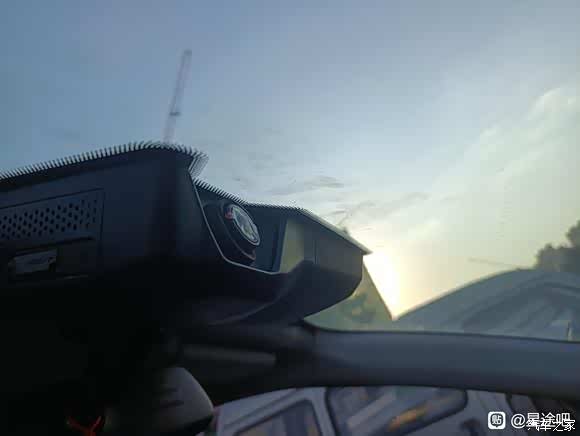

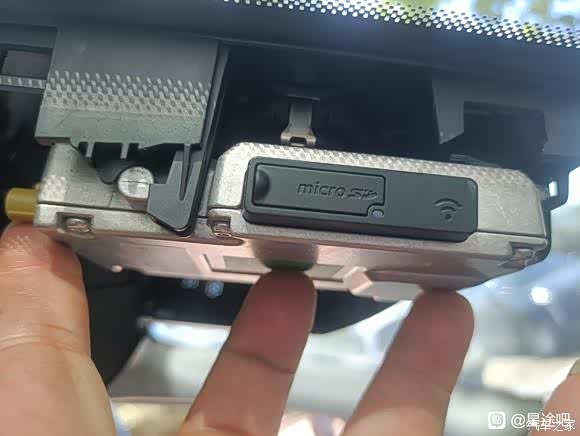

从阅读灯走线入黑盒子内，安装好记录仪
完成。
4、车机系统处理

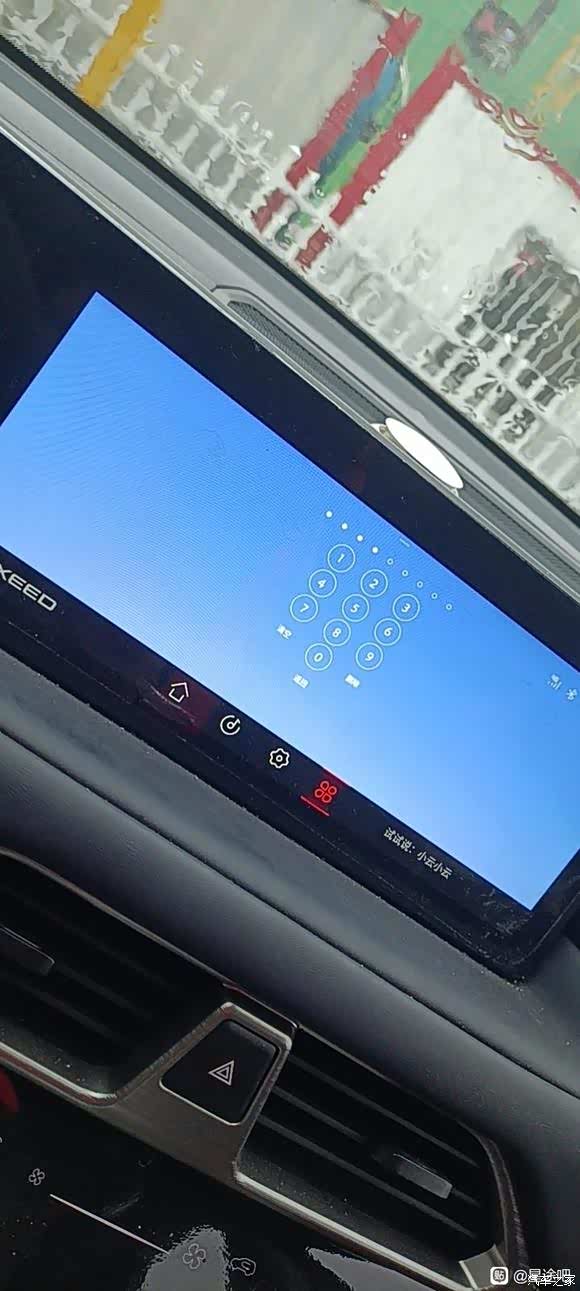

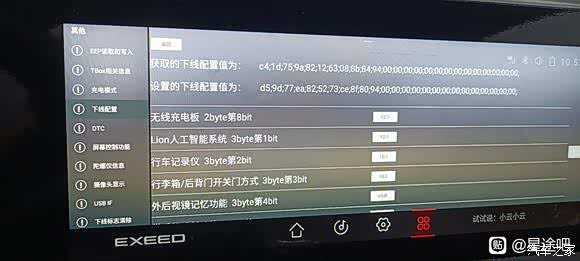

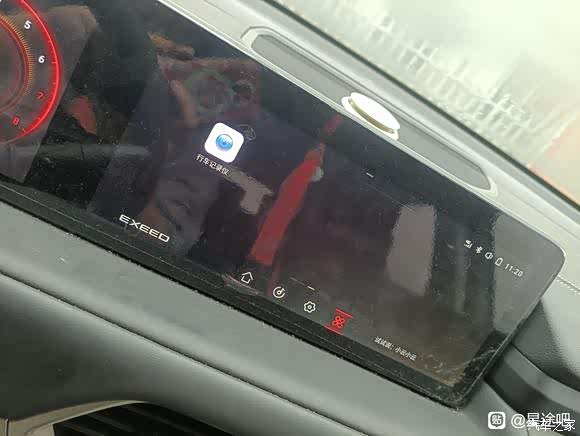

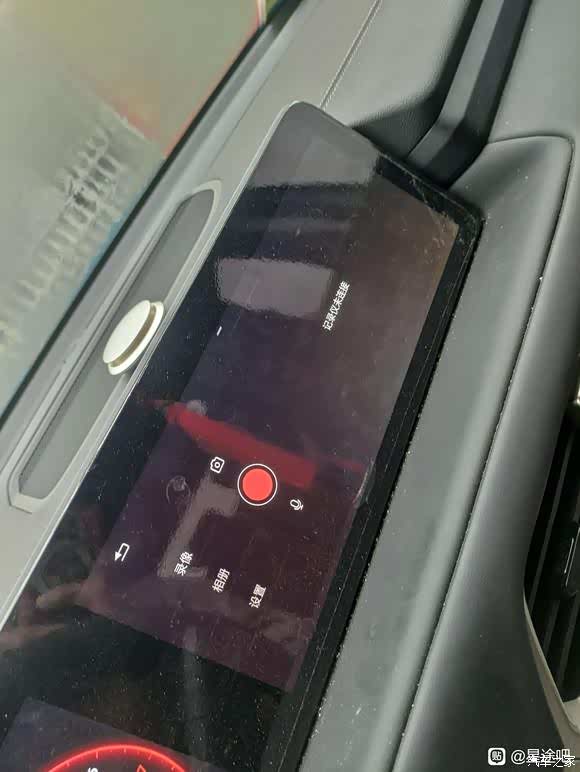

4.1接线完成后，还需要将车机系统里的 “行车记录仪”图标调出来，不然没法回放查看，这个我找了资料 可以调出来 ，具体方法是在屏幕点还原系统（右下角）空白处点击10次，输入：987412365 进去拉到看见线配置点击，边再拉到行车记录仪，那里设置（隐藏），你点切换 （1显示）再点边那个发送，OK 完成配置 退出，这样你你可以在界面找到行车记录仪软件。 详细看图
4.1接线完成后，还需要将车机系统里的 “行车记录仪”图标调出来，不然没法回放查看，这个我找了资料 可以调出来 ，具体方法是在屏幕点还原系统（右下角）空白处点击10次，输入：987412365 进去拉到看见线配置点击，边再拉到行车记录仪，那里设置（隐藏），你点切换 （1显示）再点边那个发送，OK 完成配置 退出，这样你你可以在界面找到行车记录仪软件。 详细看图
到这全部完成。在此感谢小奶瓶的分享
