发挥DIY精神，五菱荣光改装DIY电子油路暗锁

虽然小五菱车价只有几万元,可它也是一辆汽车,是普遍老百姓发家致富的好帮手。你对它好它自然会为你建功之业。我自已的小五是6376nf，有时间再上自已小五的各种改装。这辆荣光天天拉电器装空调，是我朋友刚买的二手车。有留意我帖子的自然会明白这个暗锁是什么，以下上改装过程

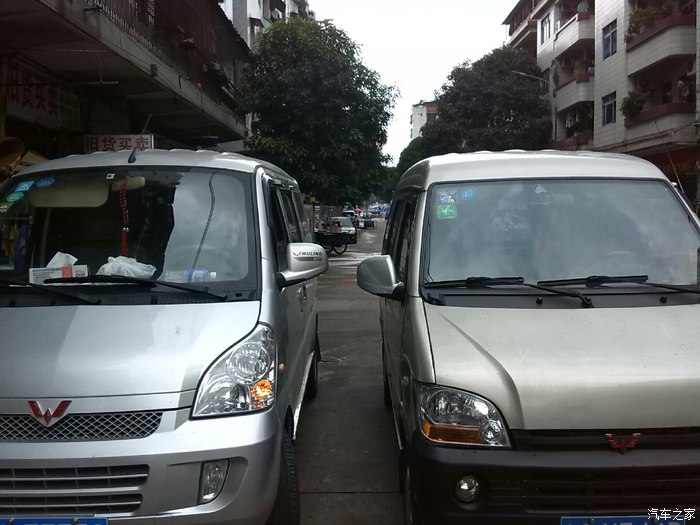

先来张合影，6376nf是我的

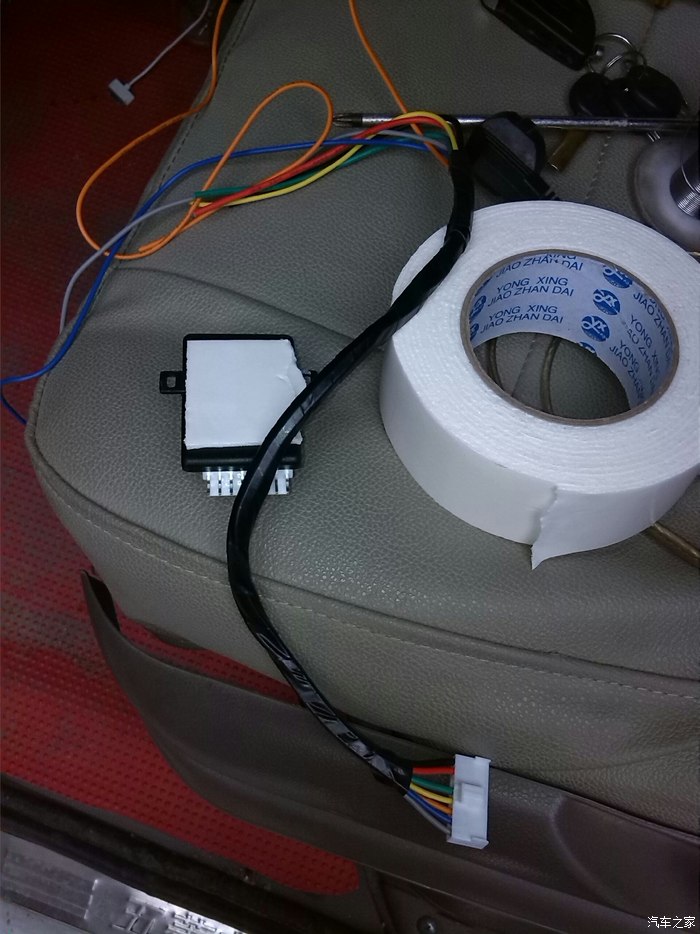

这个就是暗锁了，背后贴了双面胶方便安装，线也用黑色电工胶布包裹。暗锁功能是默认的，默认时间段为3秒后在10秒内开锁有效。当然，这个时间段可以改的，另外还有次数锁可选，看各人喜欢哪种自己DIY去。维修模式也已完美解决了,有了维修模式以后修车，年审或者洗车借车等等都方便拉，把维修横式打开把暗锁关闭，这时的车就没锁了，谁都能开。车回来后关闭维修模式激活暗锁，除了自己谁也开动不了




把仪表下面的盖翘开

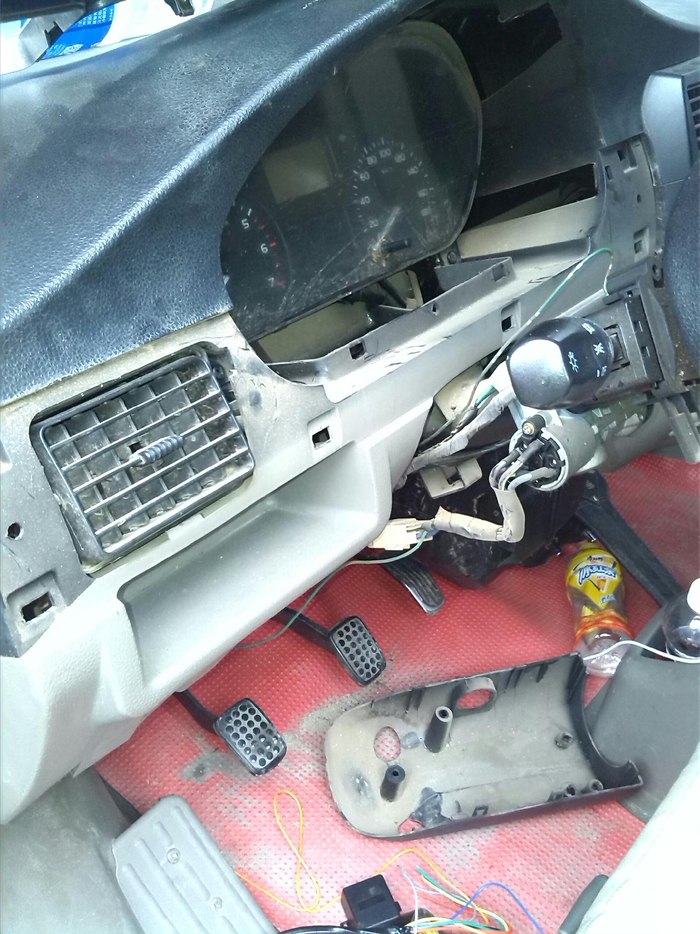

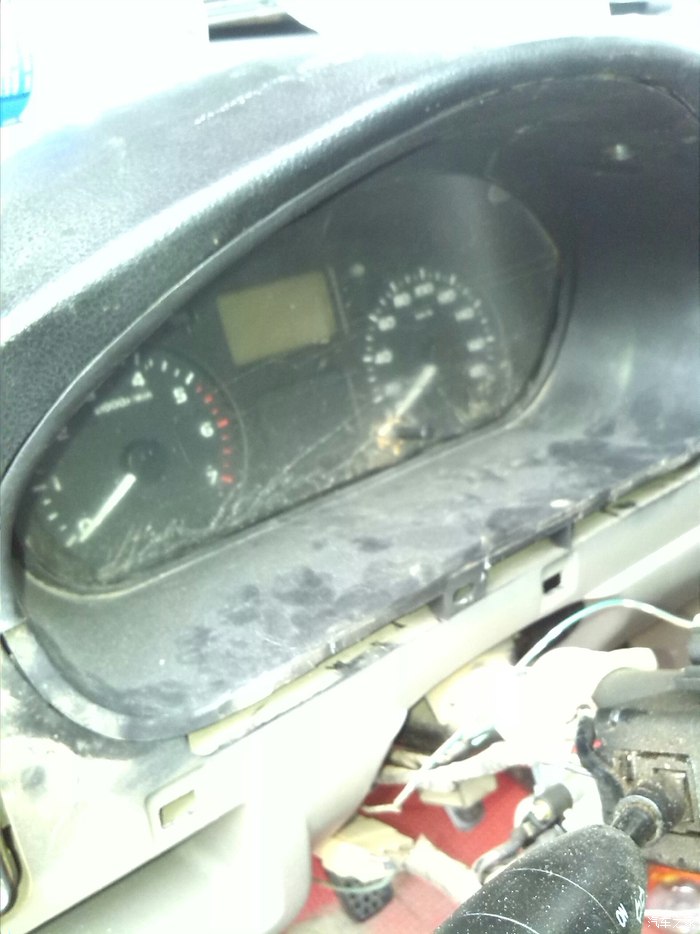

拆开是这样

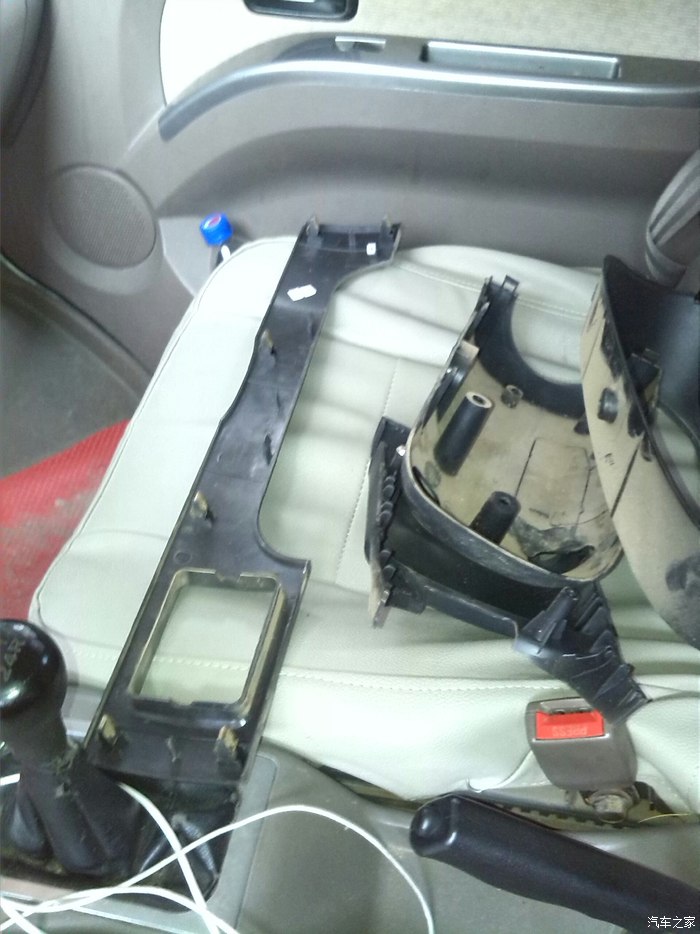

把组合开关的上下盖也拆了

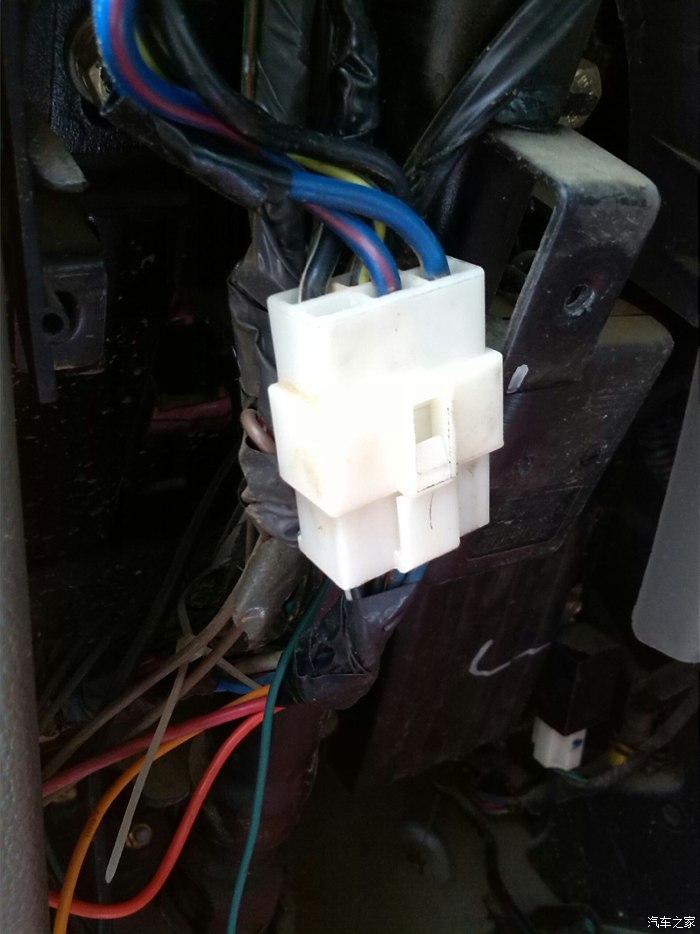

插座插好线

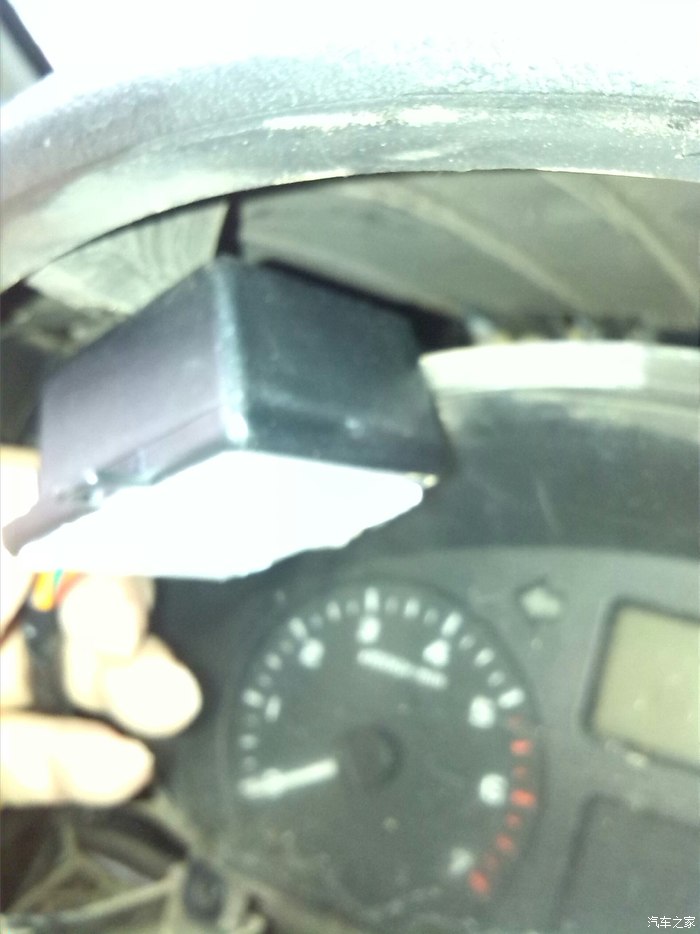

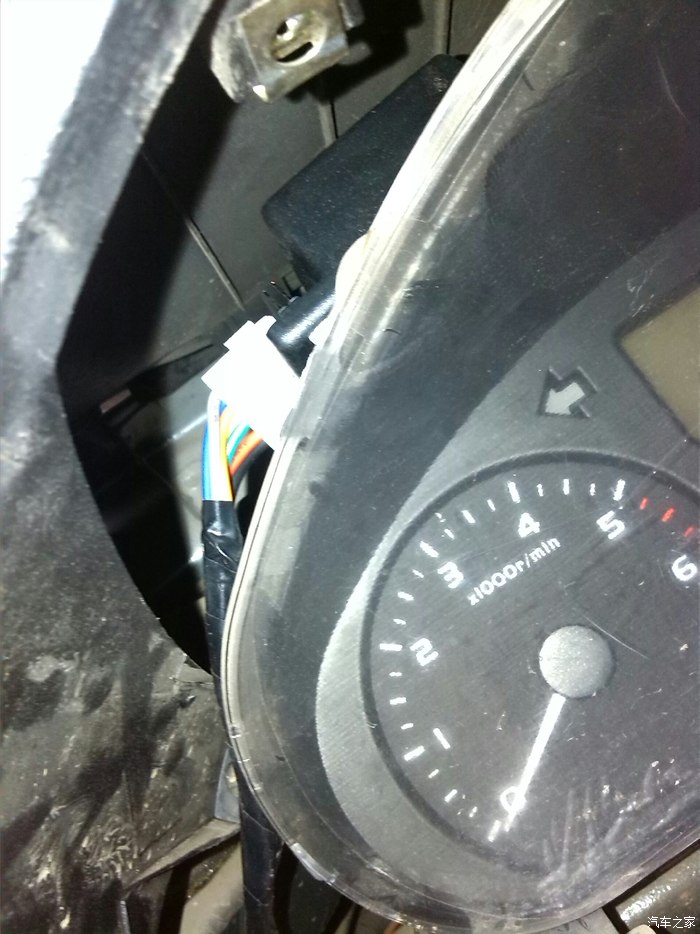

暗锁用双面泡沫胶贴在仪表内部上方

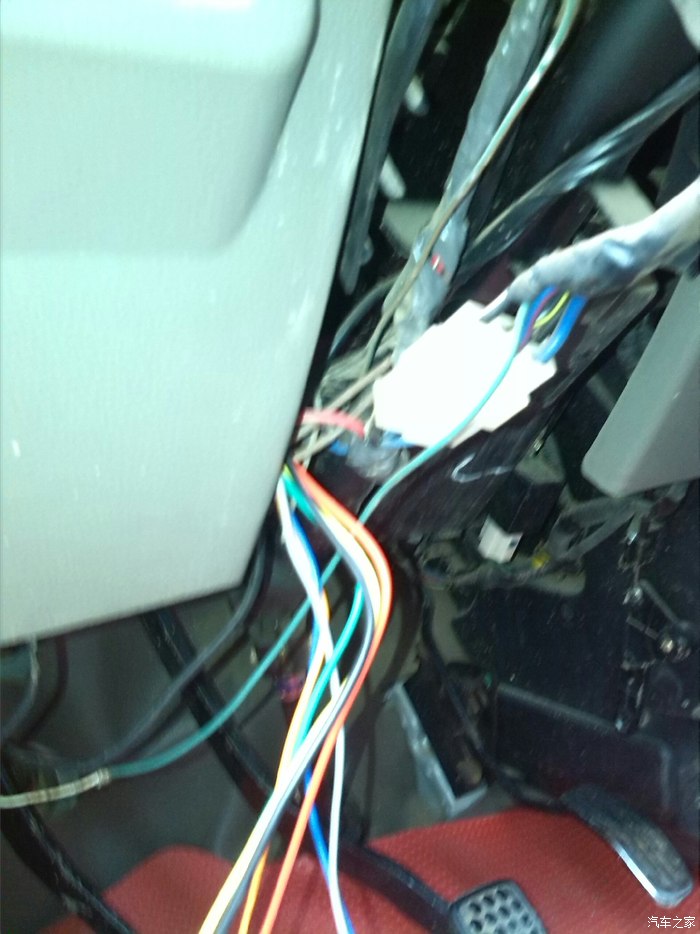

线穿出来在这里，原车装有防盗中控，全世界都知道。

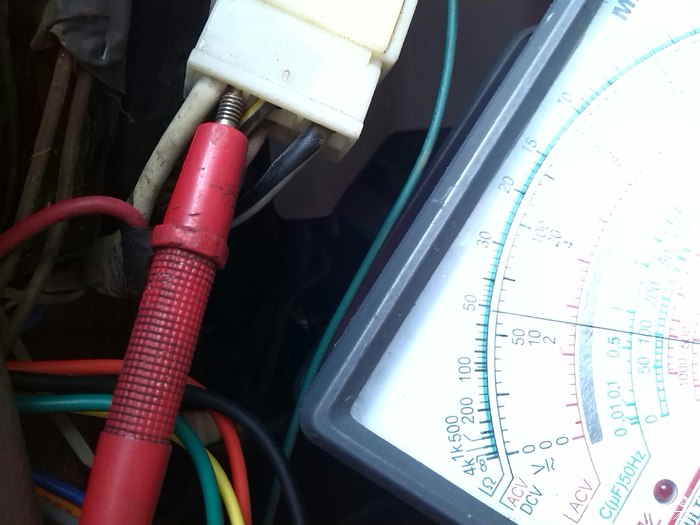

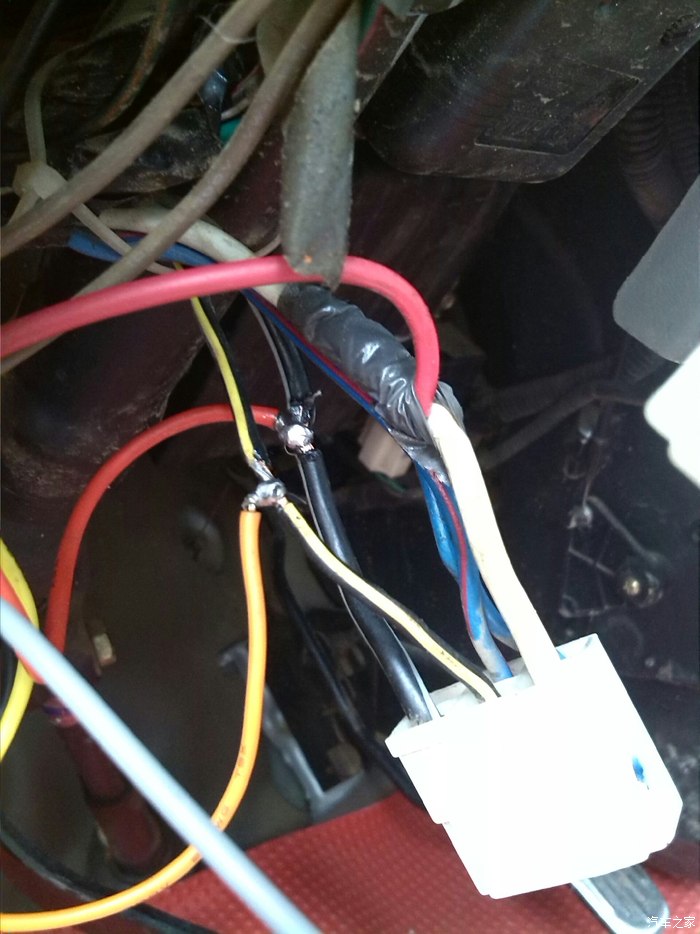

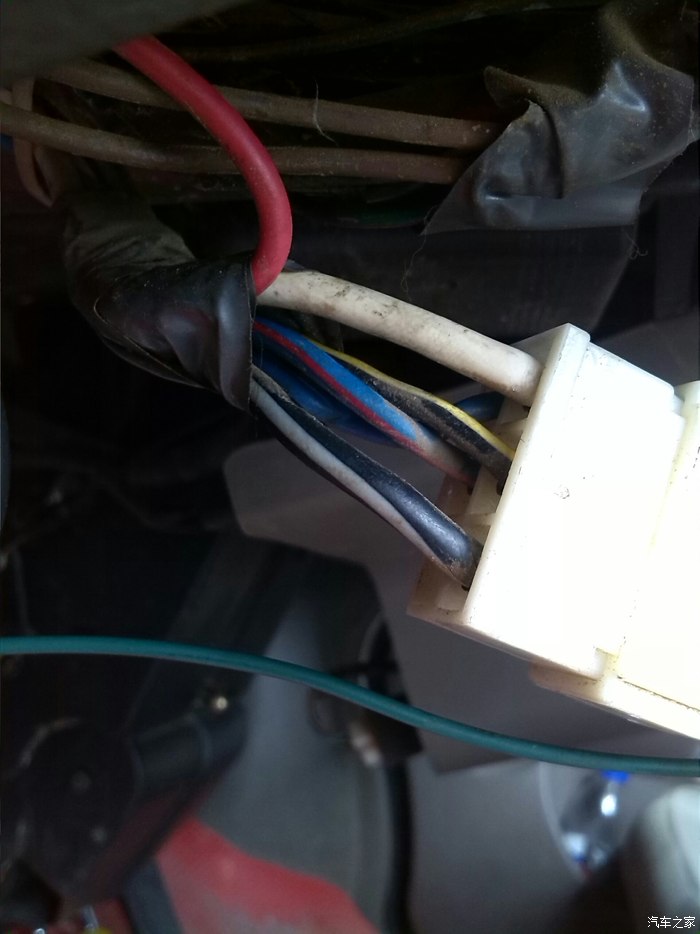

用表测量电门锁插座，粗白色线是电池12伏来电，黑白粗线是电门锁ON档12伏出线，中间黑黄是点火线。暗锁ST点火检测就接这根线上。




接好焊接更稳



用电工胶布包好绝缘

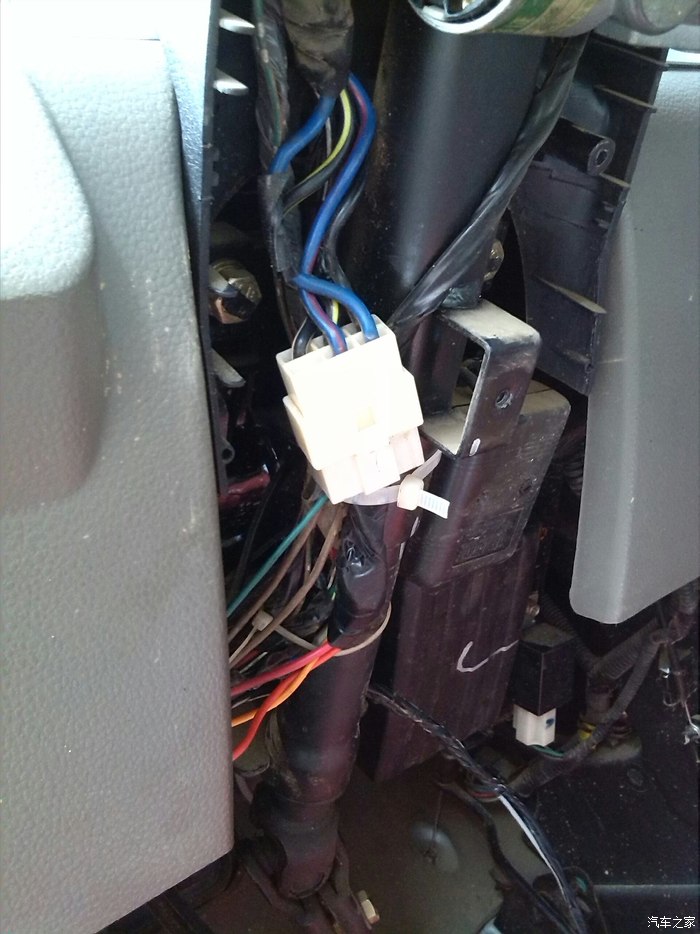

用扎带扎一下



暗锁的地线是黑色线，打铁一定要接稳，我就近接的是固定方向盘的那4个10厘锣丝

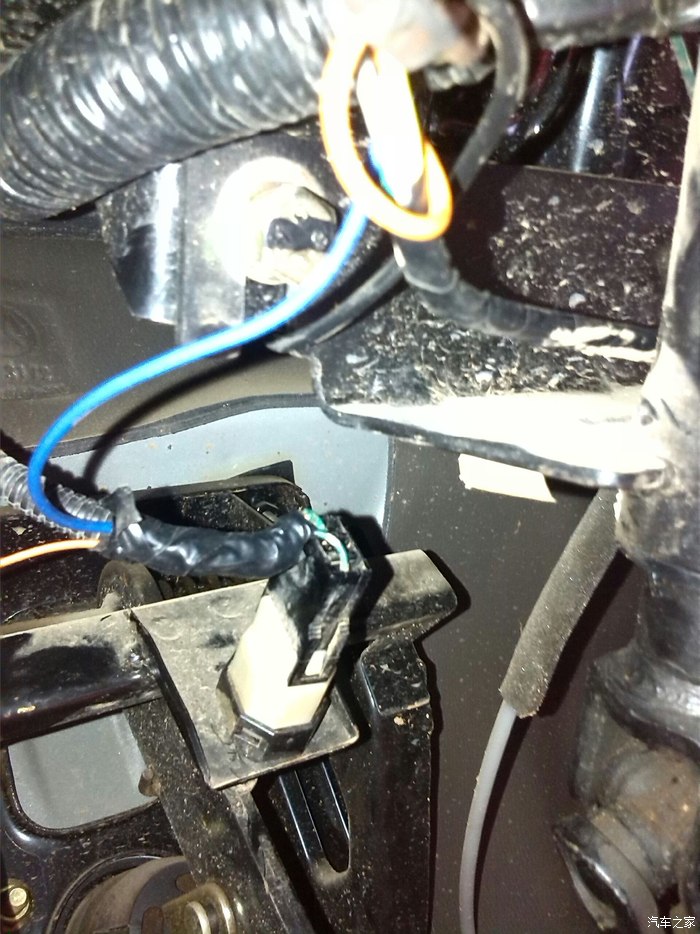

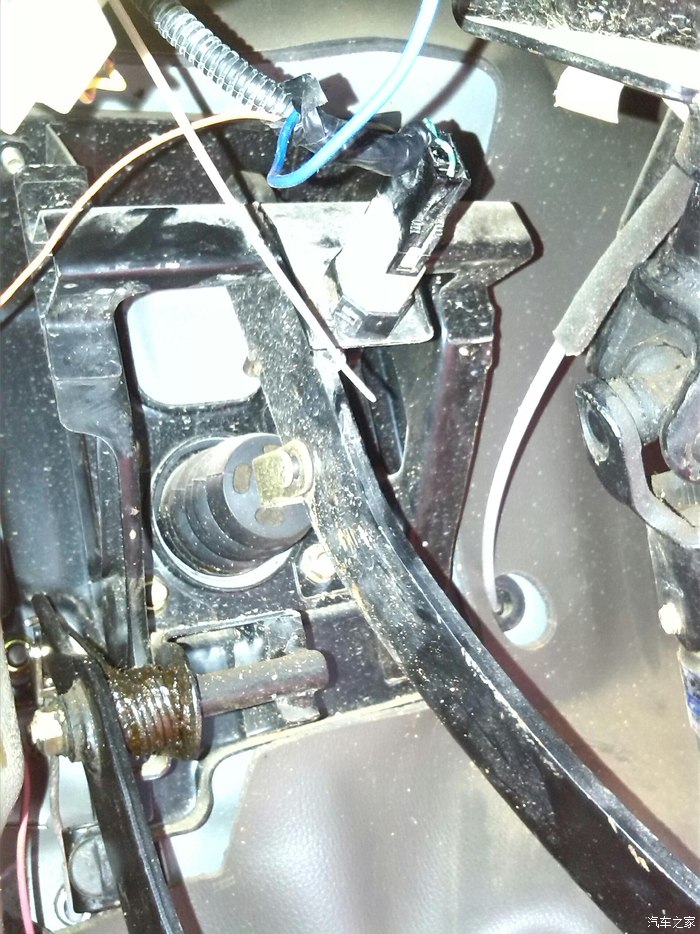

解锁开关我选脚刹开关，橙色线是原车中控线，蓝色线才是暗锁的开锁线

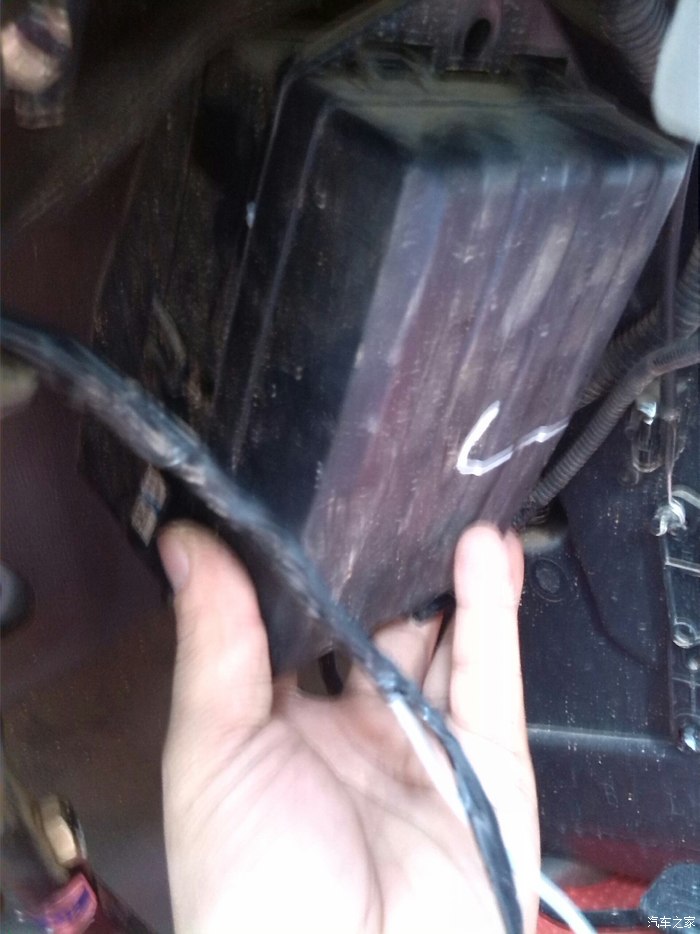

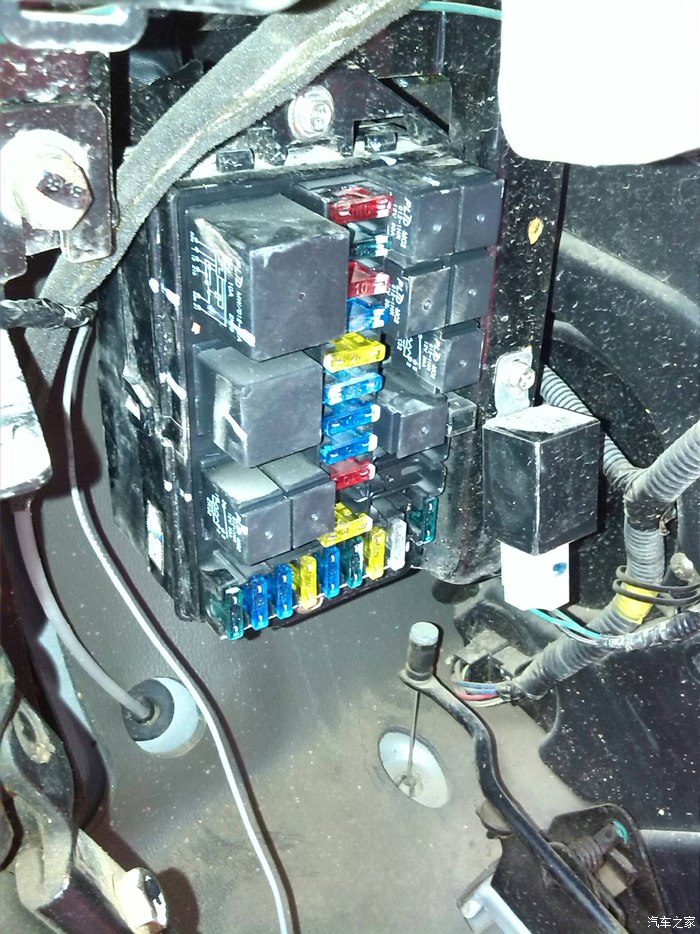

这个是保险丝盒子，拆

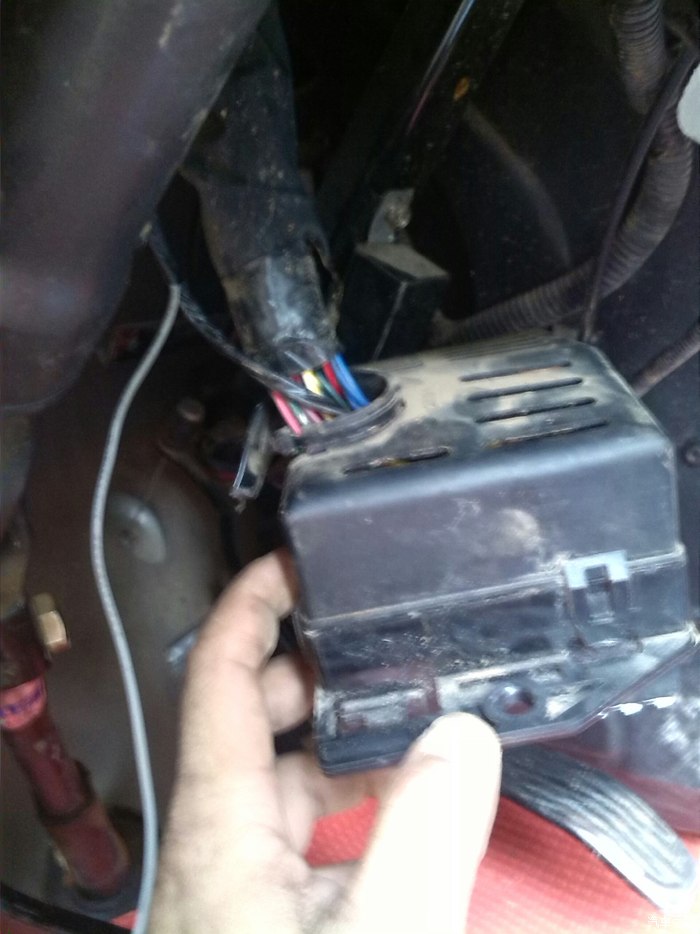

2个锣丝就能拆开

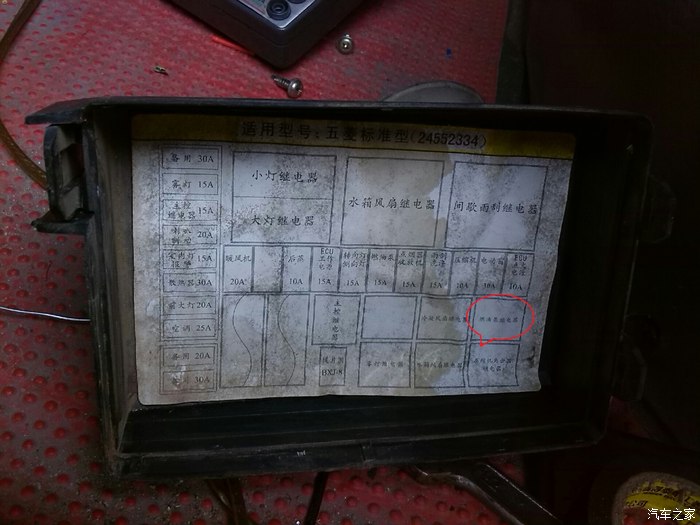

在盒差盖内贴有功能图，找到油路继电器
图中红圈

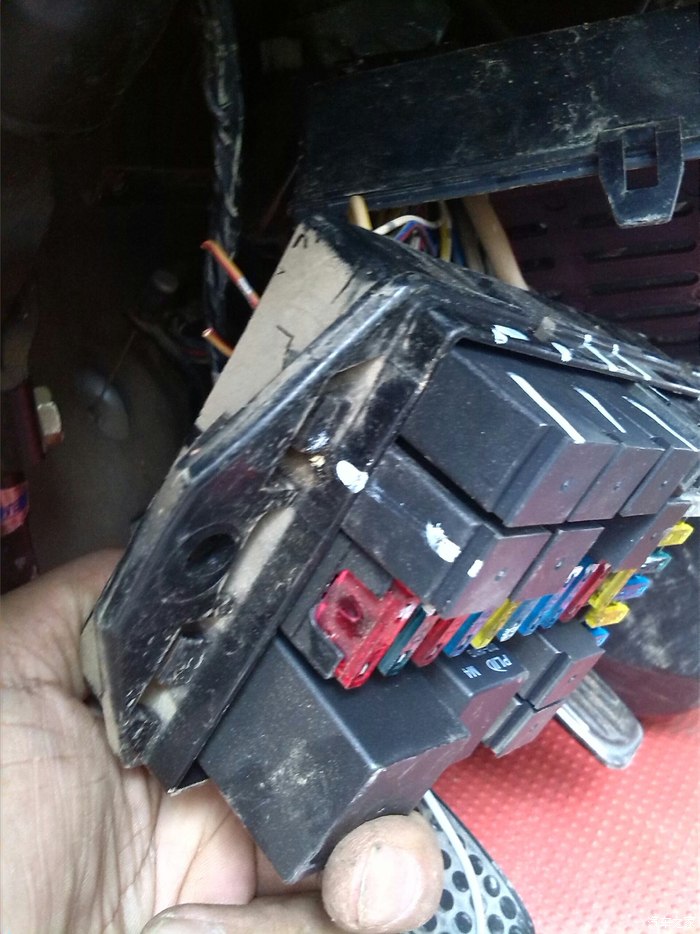

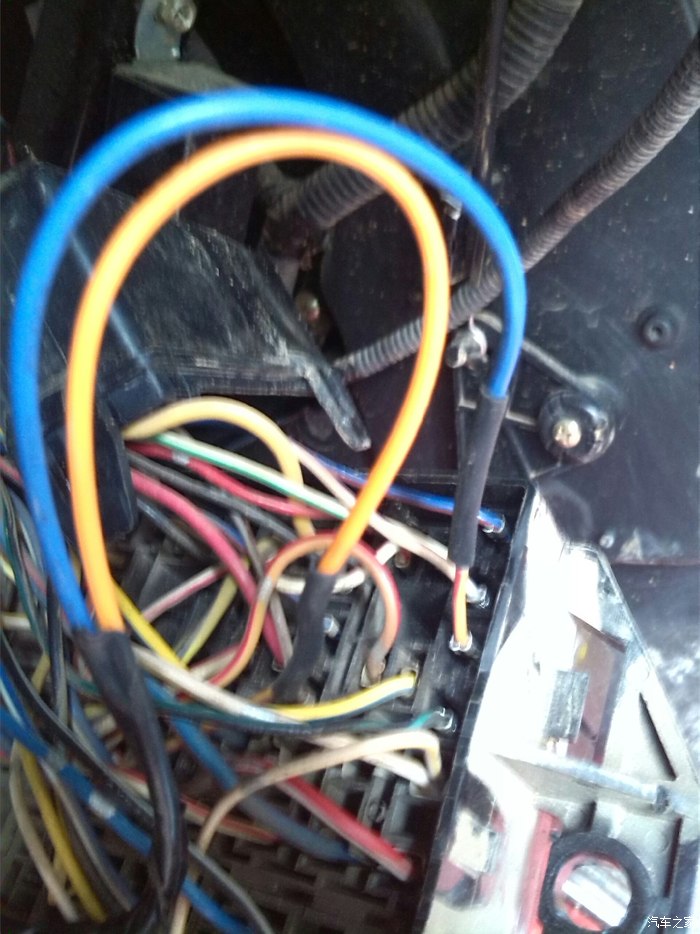

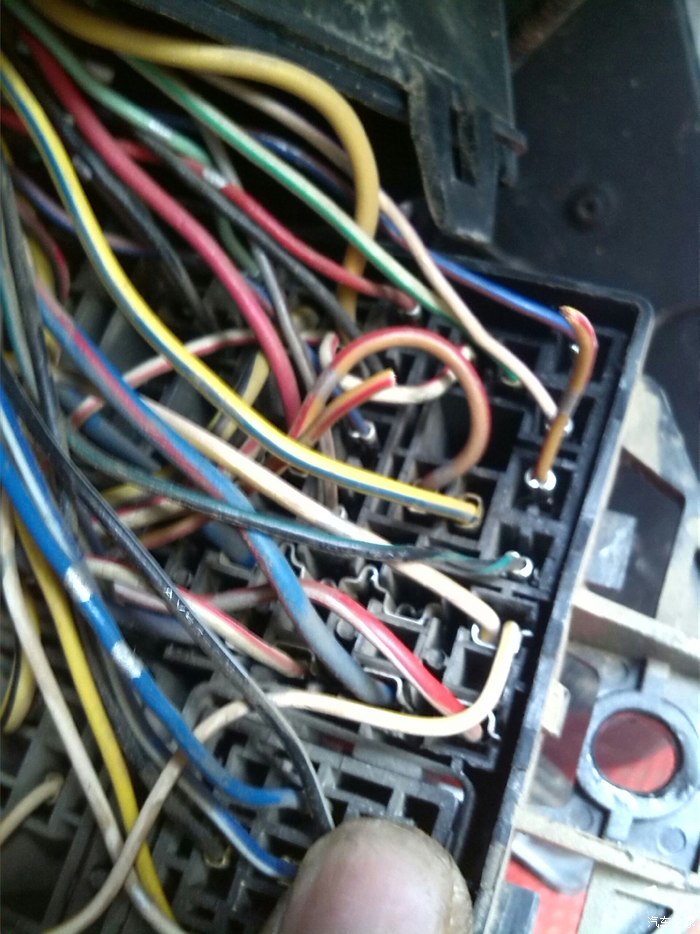

把油路继电器线圈剪断，线是棕银红三色的，随便剪不分哪条，反正是剪断后暗锁串在原来的继电器线路上，这是正面




继电器反面

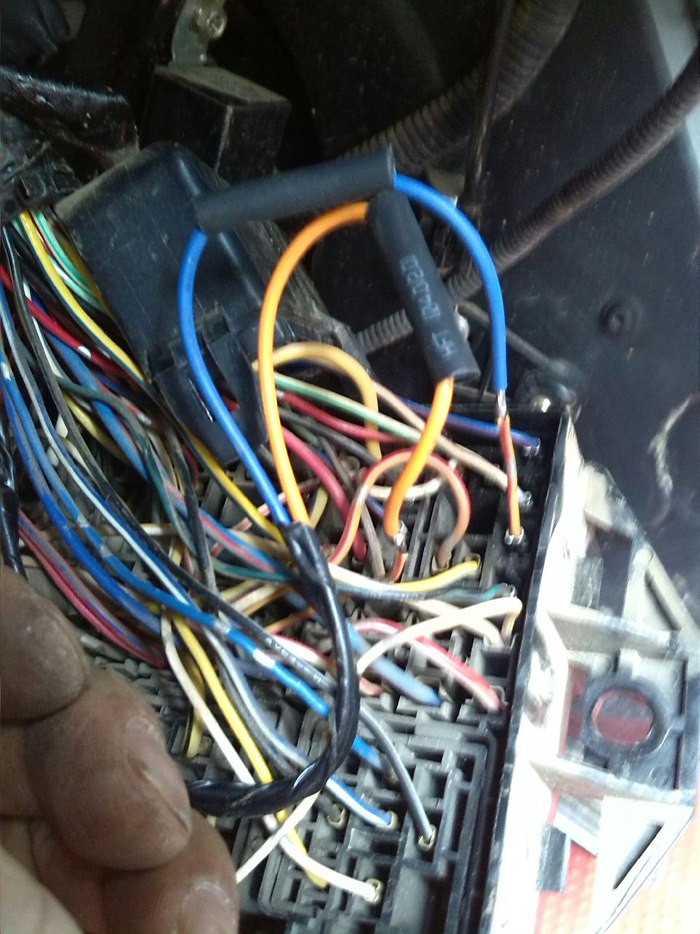

焊接用热缩套管绝缘




用打火机烧一下收缩




盖回后盖




上好2个锣丝，保险盒装好正面看

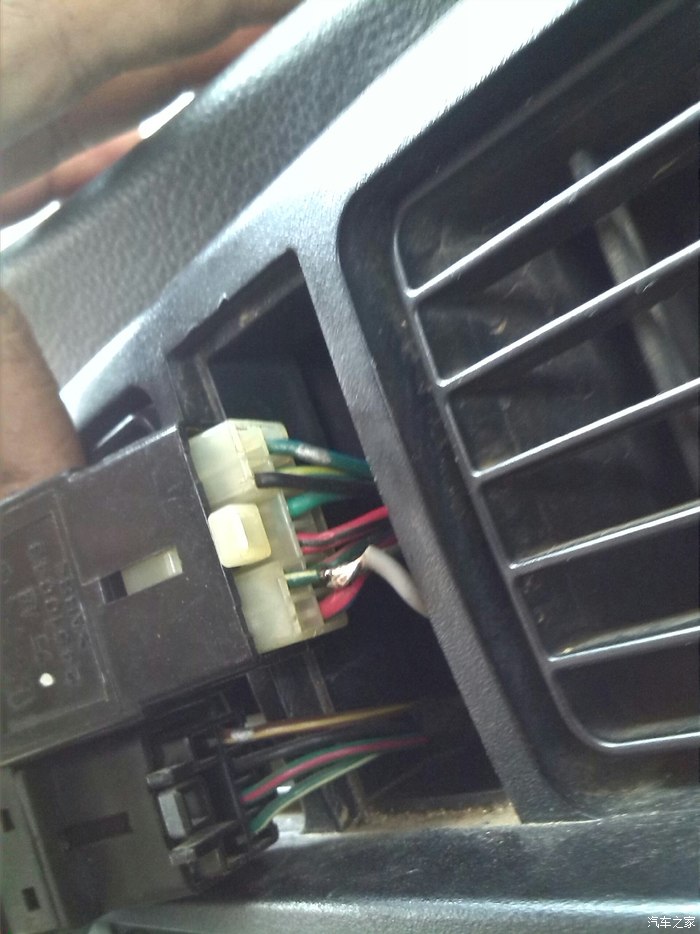

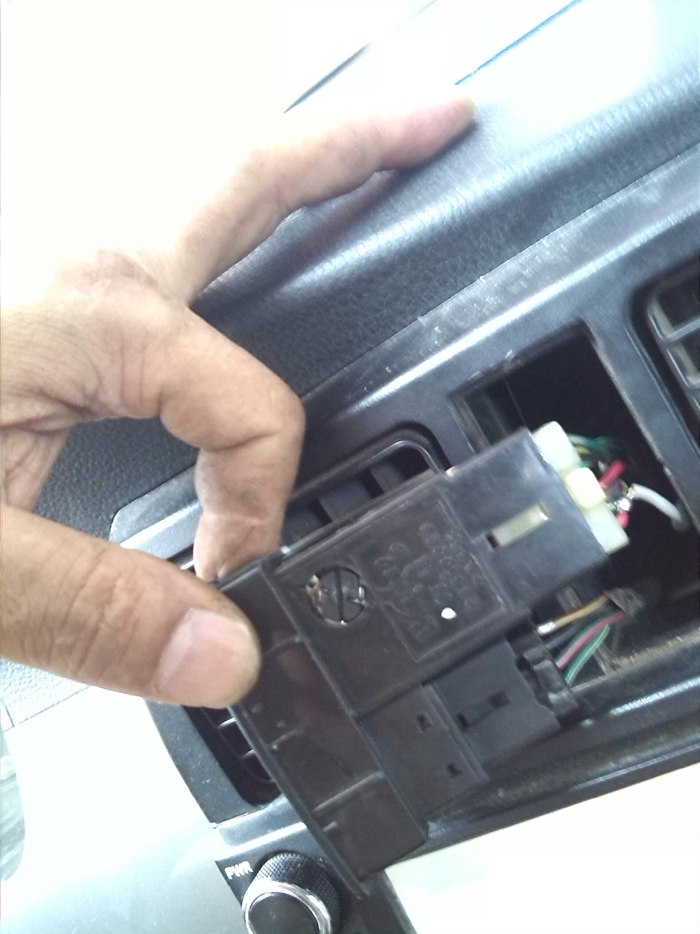

这是荣光的双闪开关，维修开关接到小灯上了




近看，接完这最后一根线塞进开关收工哈哈

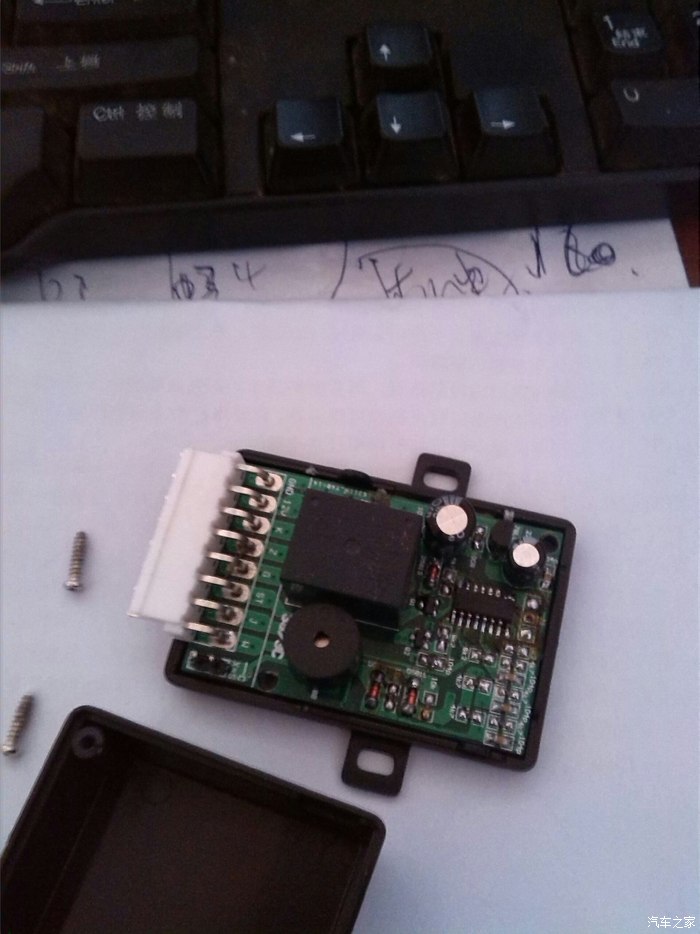

暗锁内部
