新嘉年华安装车载导航+后置摄像头海量图片+超级傻瓜式详细说明

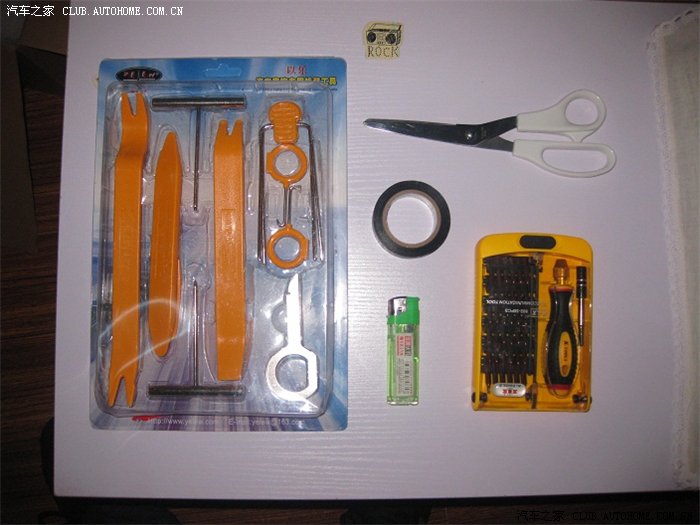

2. 绝缘胶带。（最好准备2卷）

3. 剪刀。

4. 打火机。

5. K牌工具包。(用到六角起子，丁字起子及十字起子)

6. 另外需准备铁丝一根 50CM左右长（也可用电线 替代 排线过度用 效果更好）
导航拆箱：1. 导航面板

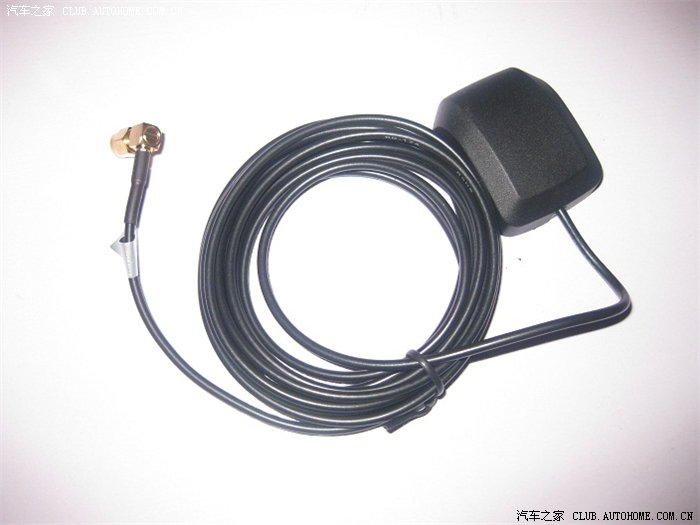

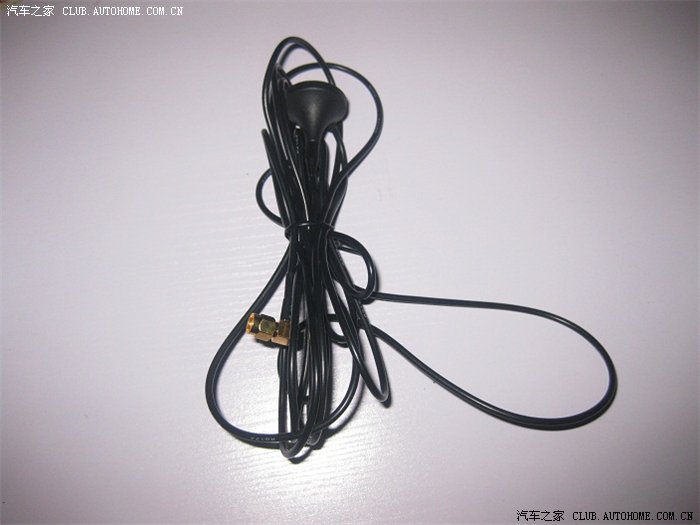

2. GPS天线

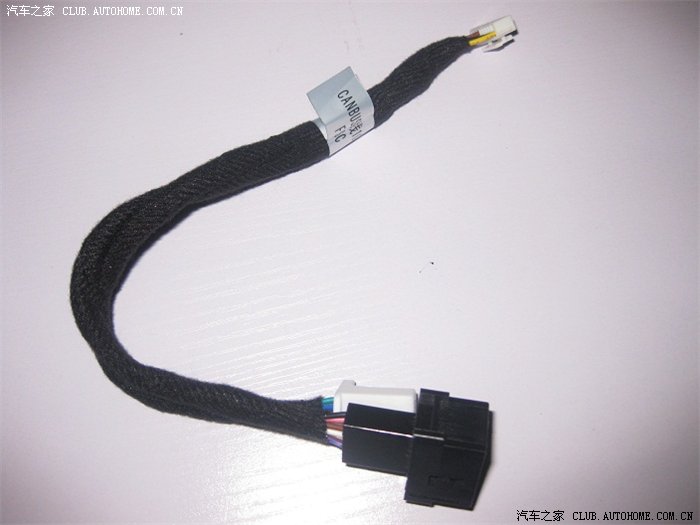

3. CANBUS连接线   连接CANBUS盒 编译并显示原车信息

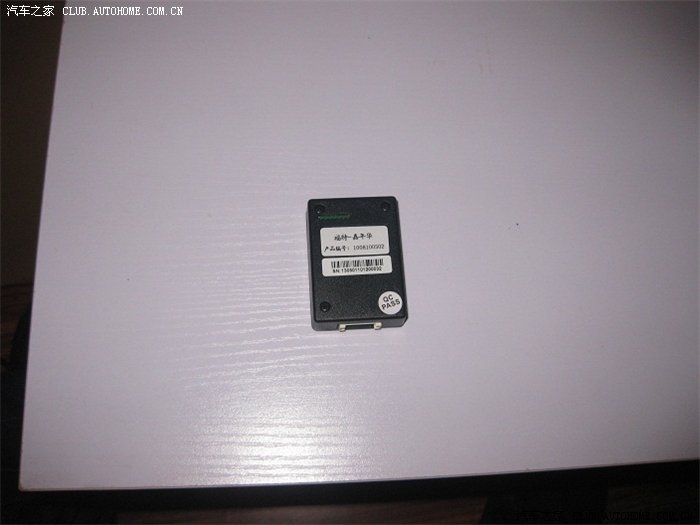

4. CANBUS盒

5. 电视天线

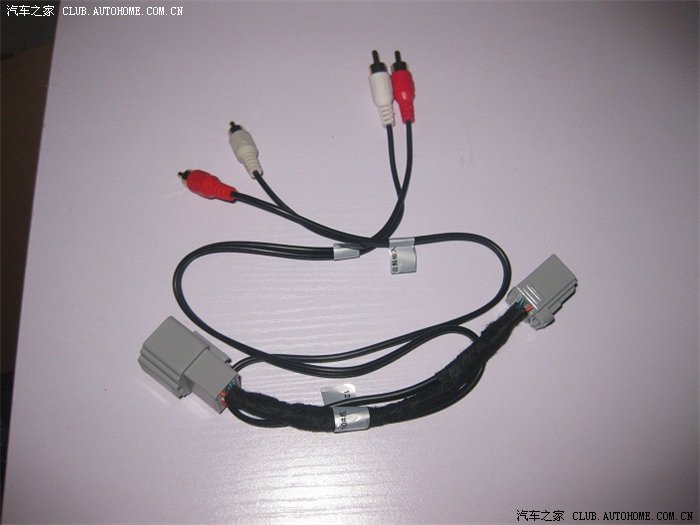

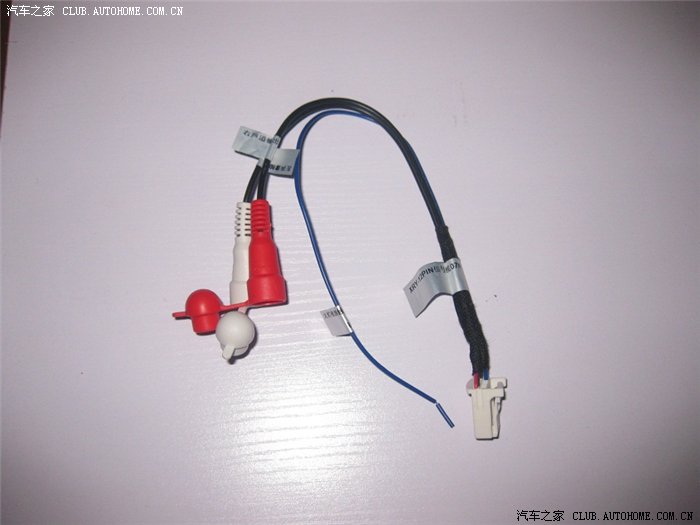

6. 音频输出线

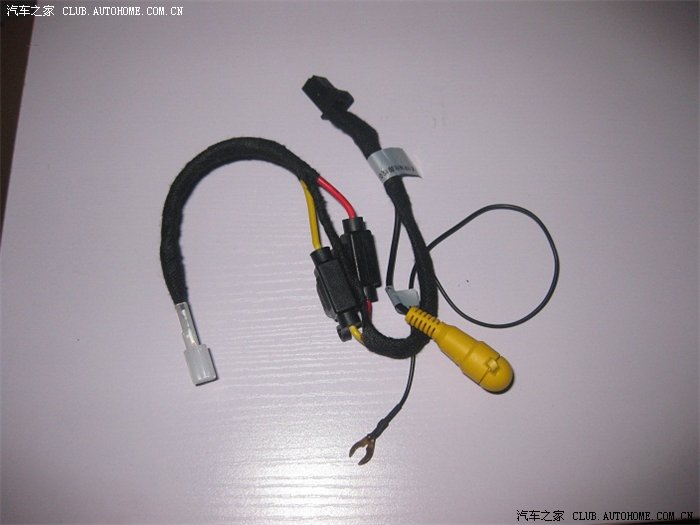

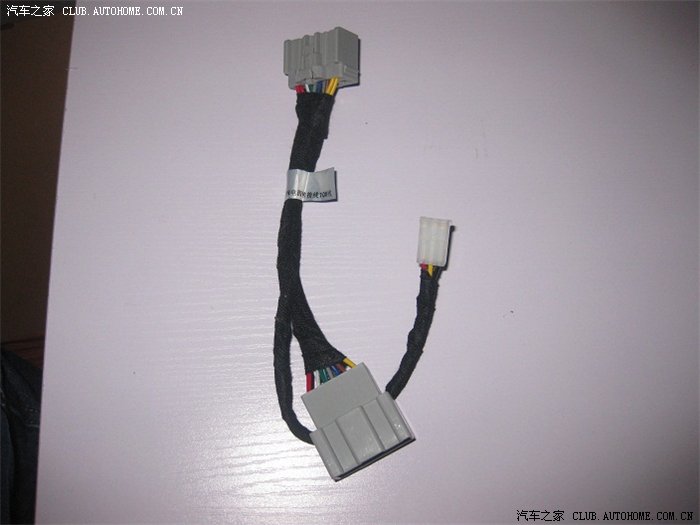

7. 原车DVD 电源转接线

8. AUX倒车摄像头输入线

9. AUX转接线

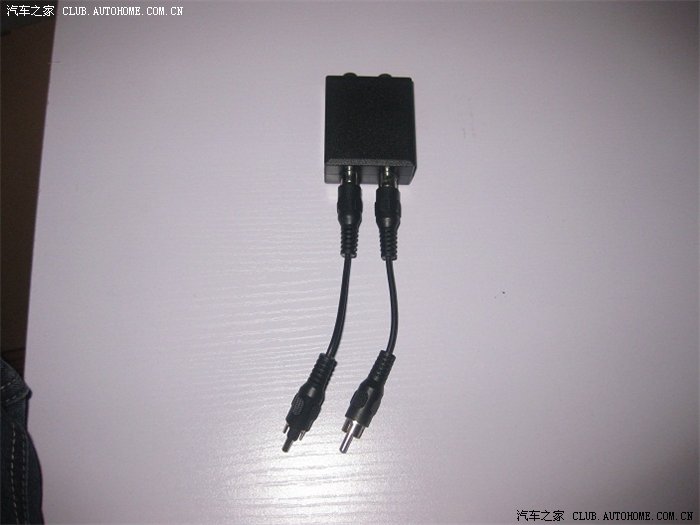

10. 滤波器（可装可不装，过滤杂音用的，我就没装，占空间并且作用不大）

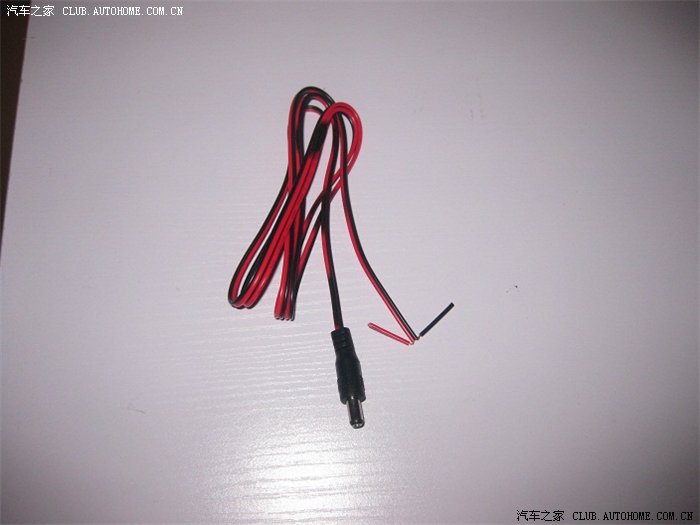

11. 摄像头电源线

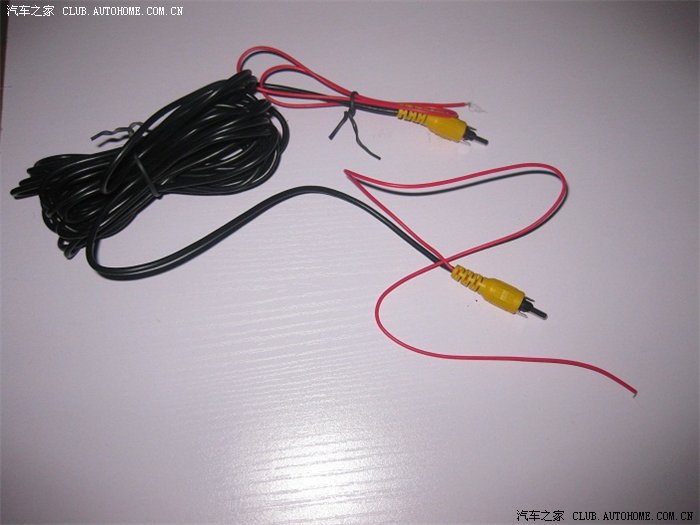

12. 5M 摄像头视频传输线 （也就是我们在车内要远排的线 其两端各有一小段红细线，为个别车型倒车电源线的接口，对于新嘉年华没此线，不用接，直接绝缘胶带封死就行）

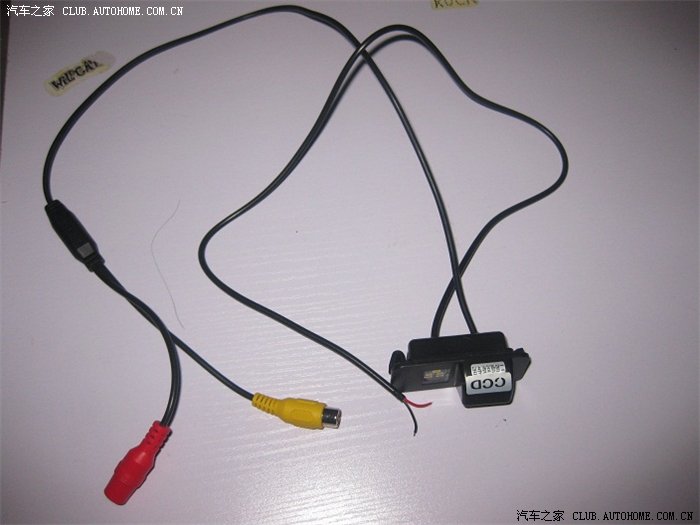

13. 这个个地球人都知道，倒车摄像头啦！（此摄像头自带微型车牌灯，以此替换原车牌照灯一个）

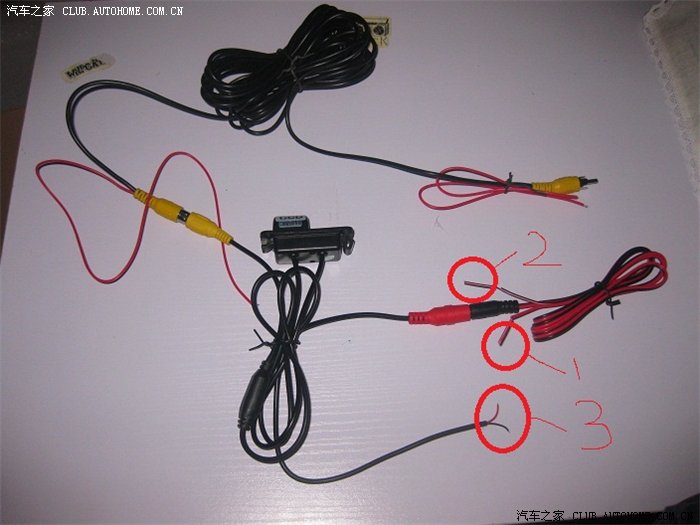

14. 倒车线简易接法（示意1 红线接右面倒车灯正极 原倒车灯正极为蓝色 后面有示意; 示意2 接原倒车灯负极 示意三接 原车牌照灯电源）

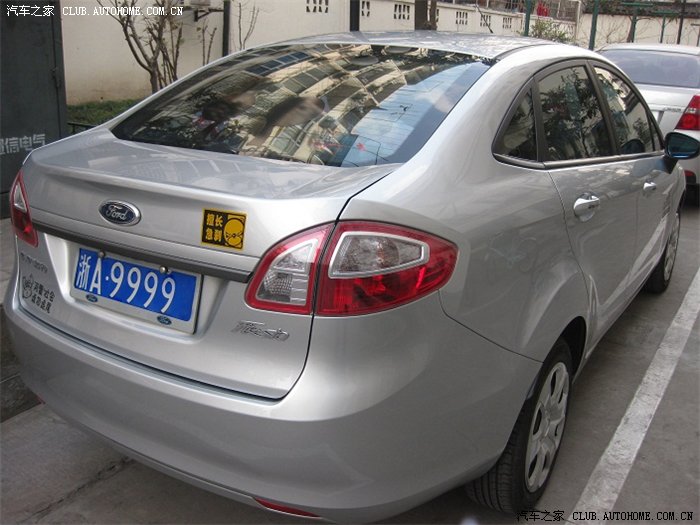

下面开始实车安装工作。本人车型为新嘉年华三箱（三厢倒车摄像头排线比两厢要复杂点）

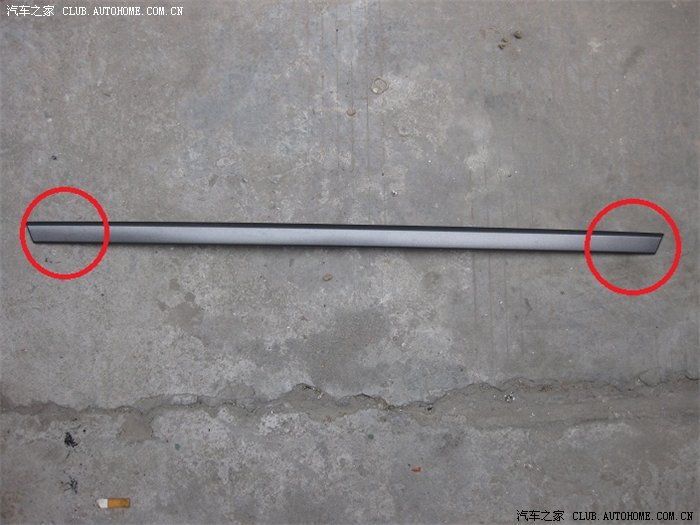

首先拆解原车尾部装饰条（灰色的那根 图示红线处）

图片已删除

操作方法：直接外掰就行。

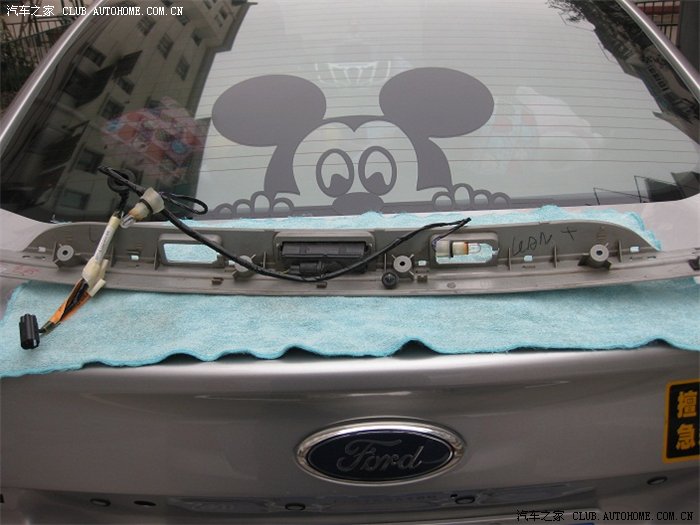

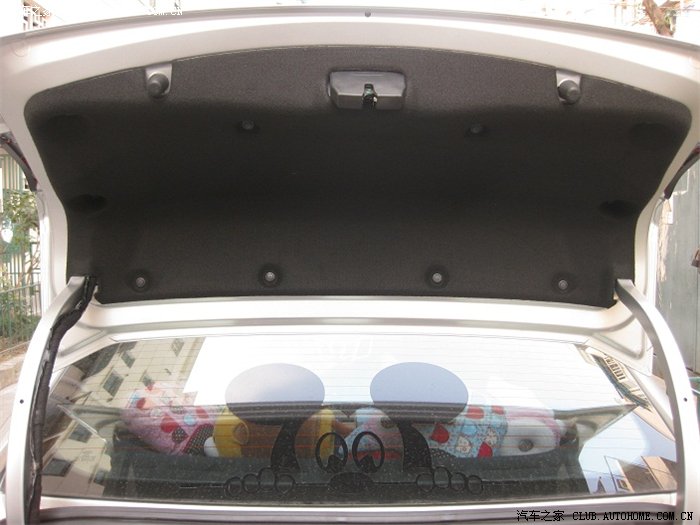

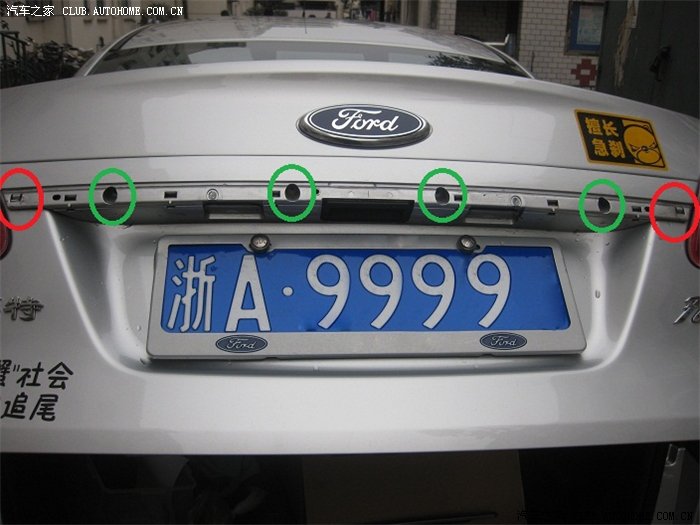

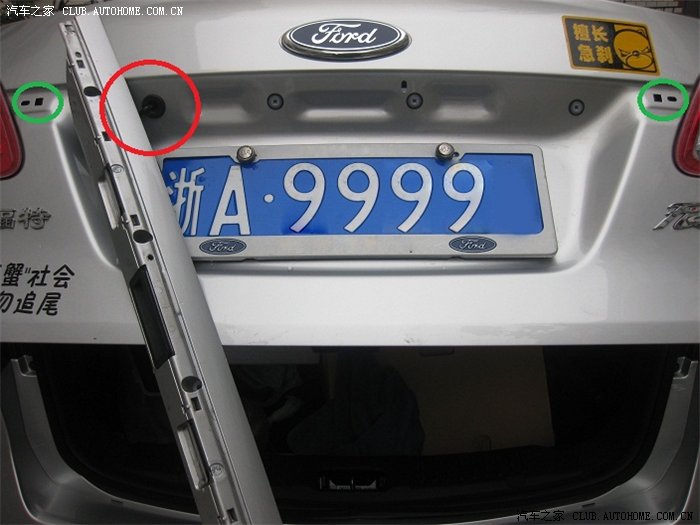

尾箱操作部位拆解（图示红色部位为上一步操作尾部装饰条的两端卡口，也是上一步操作要注意的地方）绿色示意处为六角凹槽螺钉，也是固定尾箱操作部位的地方。

尾箱操作部位 除此四颗螺钉外， 两头还另外各有一个卡位， 去掉这四颗螺钉后， 从左右尾灯部位可松去掉两端的卡位。

操作方法： 去四颗固定螺钉， 从左右尾灯处轻松去掉两端固定卡位
倒车摄像头拆解工作完成，图示红色处为排线位置（密封塞），原车密封塞处用小刀稍微划个小口，即可把倒车视频传输线穿过，此处排线最为合理，有条件可自行选择密封加固方式，硅胶亦可，我是用绝缘带缠了几下，密封与否影响不大。图示绿色处 为 尾箱操作部位 左右尾灯处 卡口

操作方法： 动刀即可

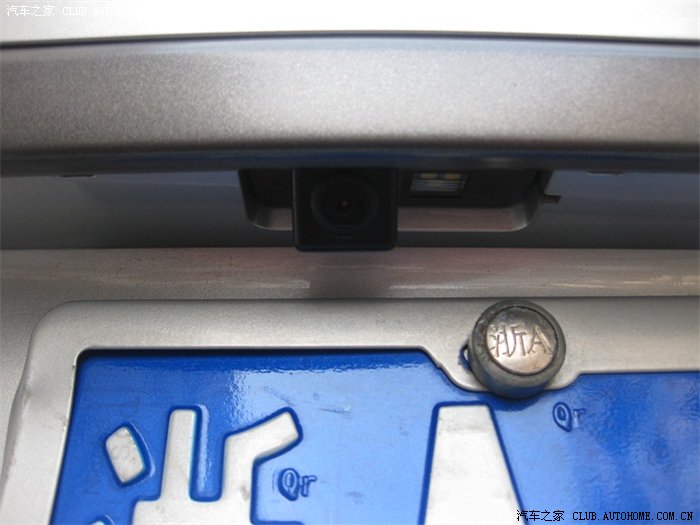

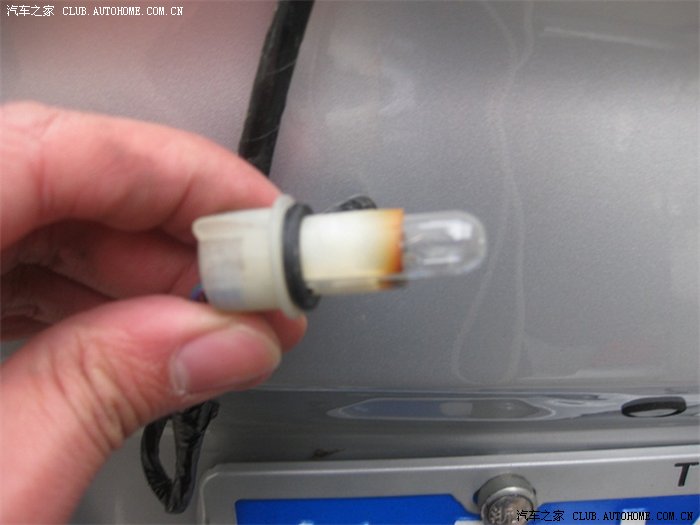

接下来就是安装倒车摄像头，这步工作就不用说了 极其简单 下图为换掉的牌照灯各位+友一看就会
拆解完成示意图

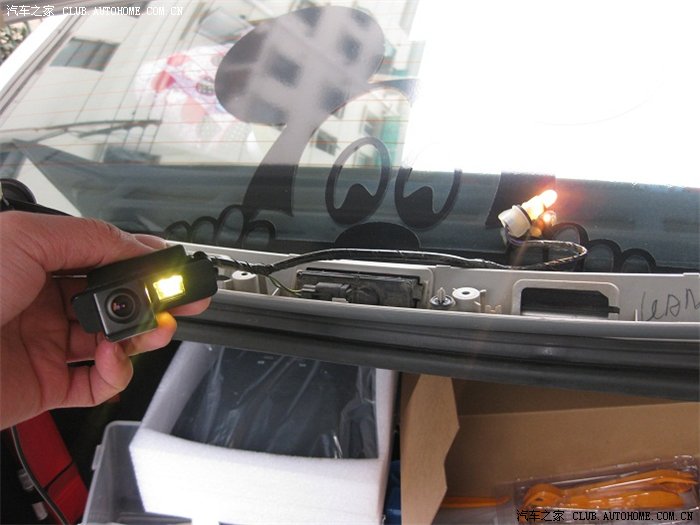

简单连接后 不用安装导航， 先检验一下新换的牌照灯亮不亮吧！ 打开电源灯光照明即可。

很顺利哈。
下面就开始排 倒车视频传输线啦

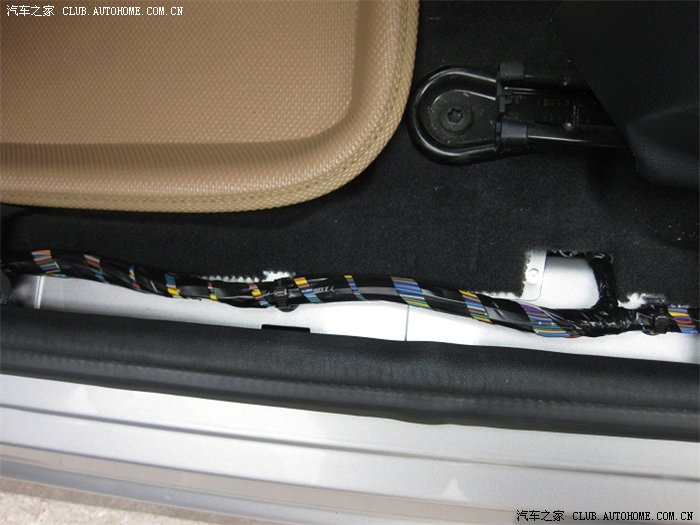

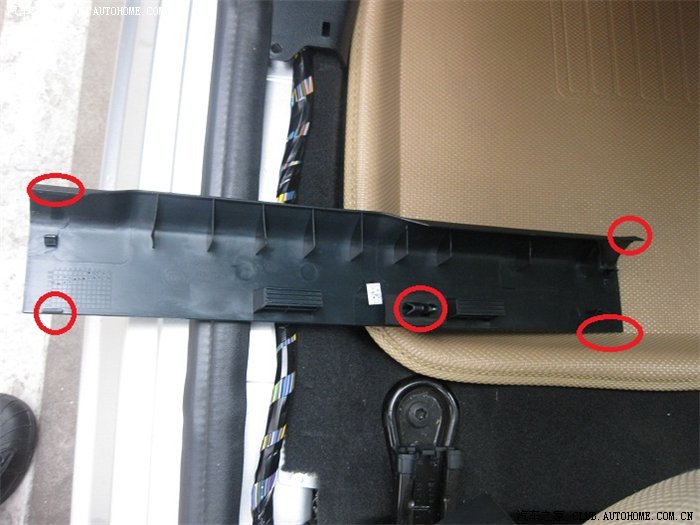

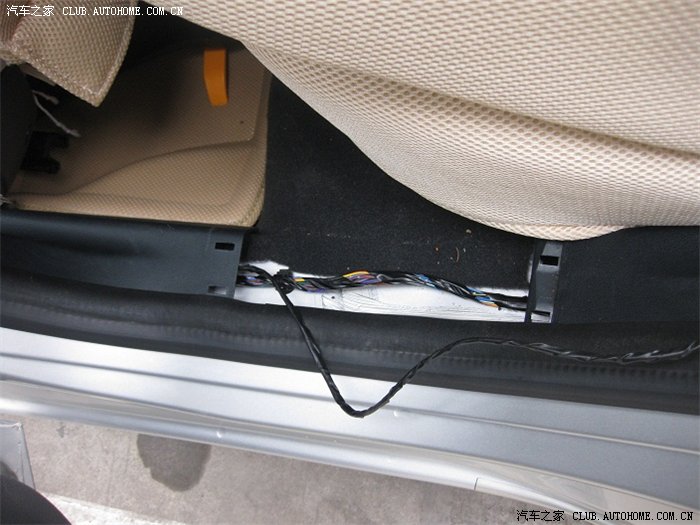

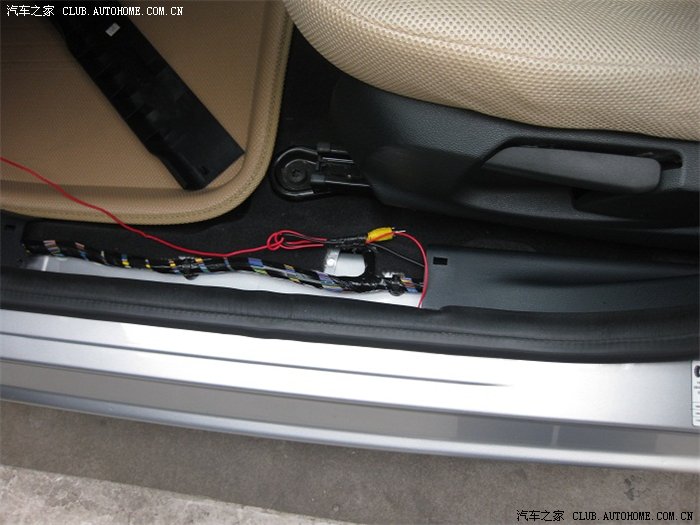

首先去掉左后门及左前门 脚踏位置的卡板 卡口位置为下图所示红色部位，左前门和左后门脚踏卡板固定方式相似，注意卡位。操作方法：直接外掰就行。

左前门脚踏卡板



左后门卡板示意
其他部位不用再拆解了，用铁丝过度 穿其他部位排线就可以啦！ 下面上图啦！

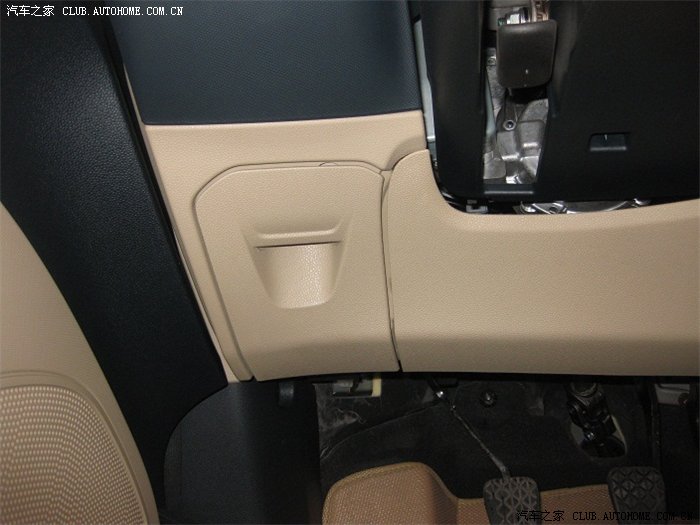

倒车摄像头排线从尾部直接到驾驶位小储物盒处 这部分的工作都可以用铁丝引导的方式完成排线。 为了方便把倒车摄像头视频传输线链接到中控导航附近 我们还需要进行两步简单的拆解工作。

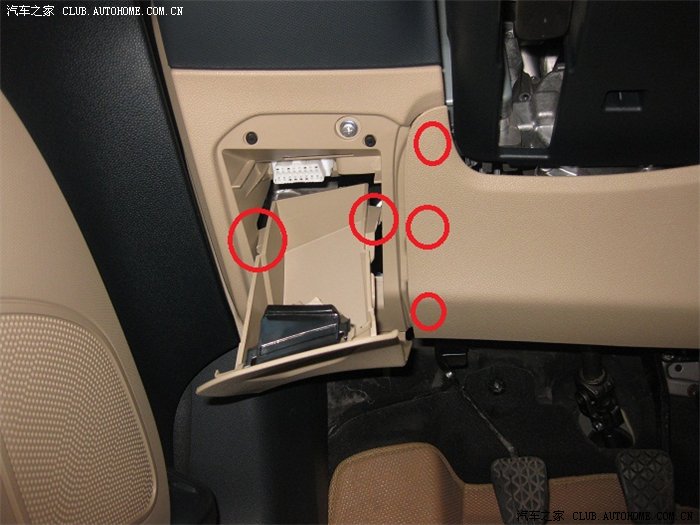

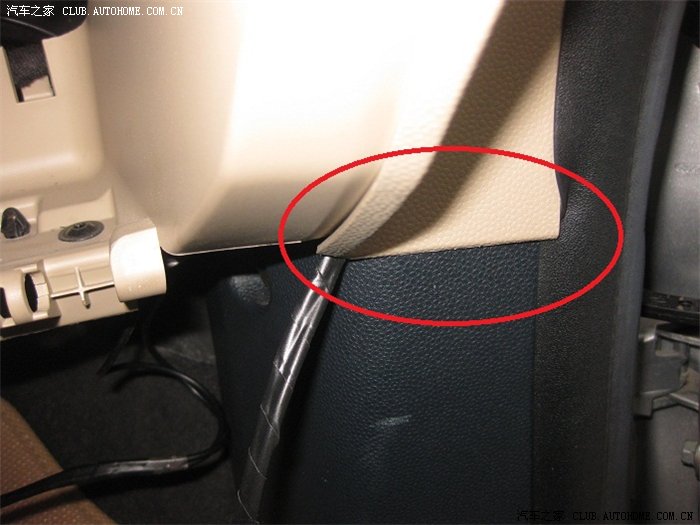

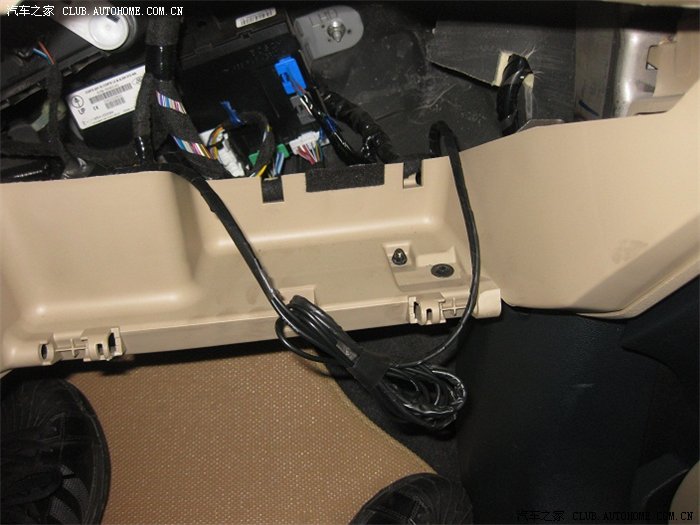

左面两个横着的红色示意处为小储物箱卡口，大眼一瞅都能看见。 把小储物箱的卡口轻往里掰就可以，底部转轴处不用完全拆下来，只要把上面的卡位去掉，能看见里面方便排线及固定视频传输线就行了   左面三个竖着的红线示意为方向盘下面挡板 左右都有三个  只需拆除左面我示意的三个卡就行 这样就能看见方向盘连杆， 避免排线与方向盘连杆缠绕 留下隐患就行， 打开一侧大家会发现固定 倒车视频传输线的地方。

然后所做的就是等等呢个用铁丝把视频传输线过渡到中控面板附近就完成了。为了以防万一， 视频传输线及其他我们所动线路 建议大家用绝缘胶带缠绕，特别是过铁可能磨损部位。（心理作用，缠缠更放心 胶带3元一卷，成本低廉）

这部分工作完成后， 先不要急着把左前门及左后门的脚踏盖板复原， 因为传输线 我们有可能调整度，呵呵 那就放到最后再复原吧。下面就开始富有挑战性的工作啦！（喝口水抽根烟休息一哈 别急 随我慢慢来）

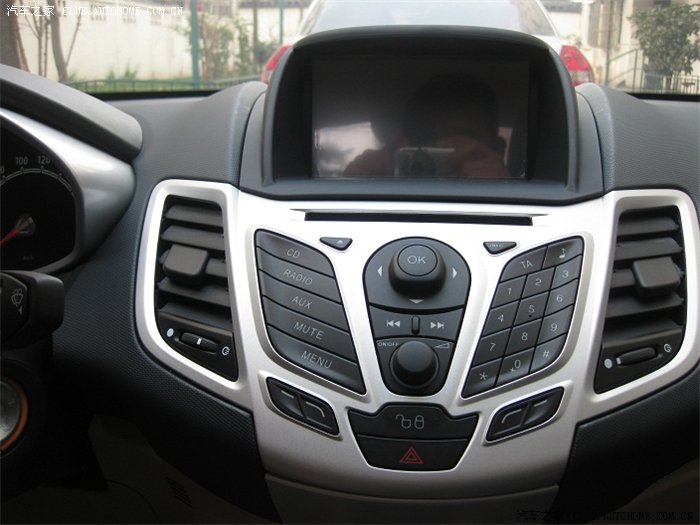

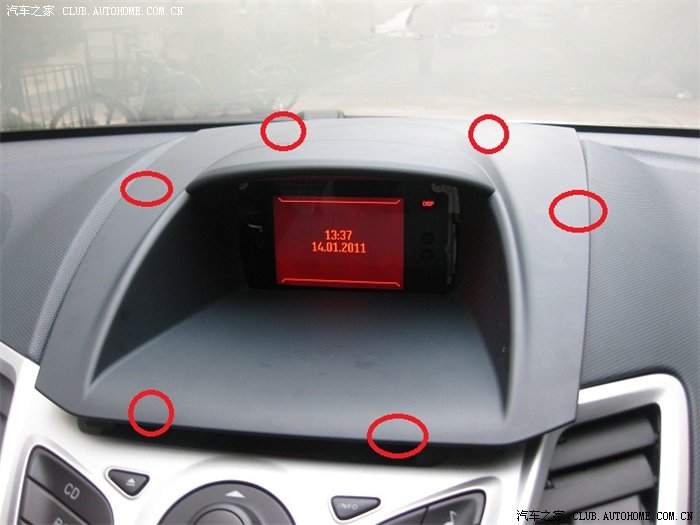

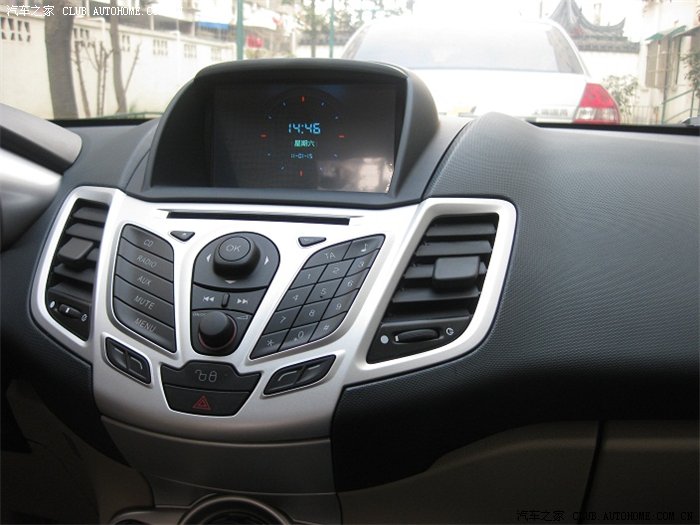

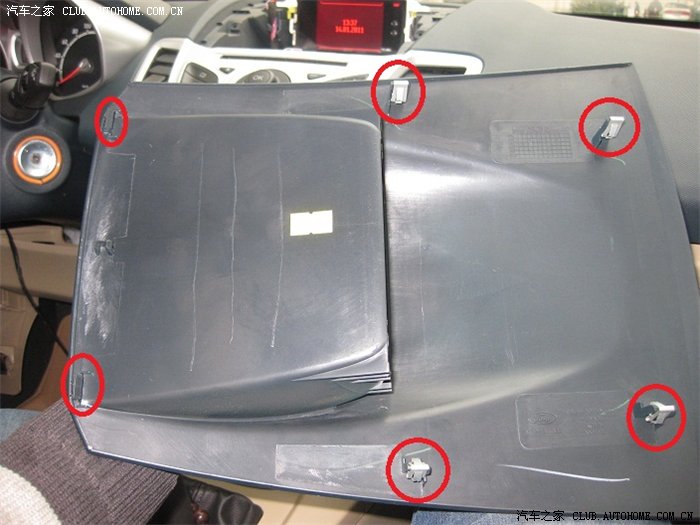

用撬刀拆导航面板看到下图所示的卡位了吗？ 你所要做的就是跟着我的小橘灯 放心大胆的撬吧！嘎嘎

胆大心细的你可以在塑料撬刀下垫一个檫车布防止磨损，其实基本没有，完全可以忽略。

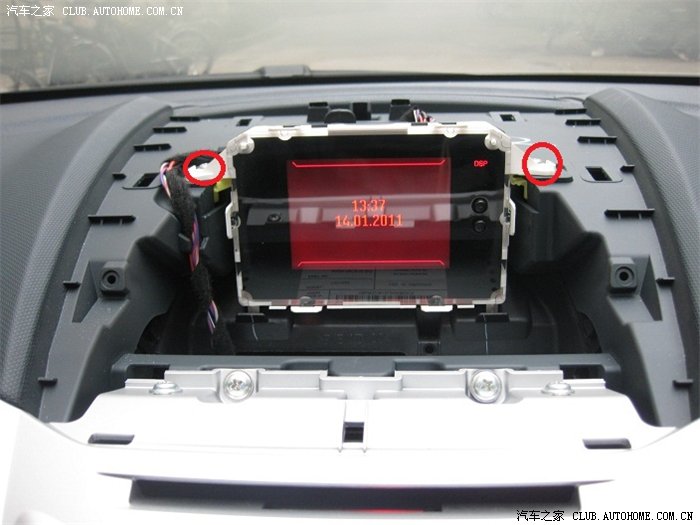

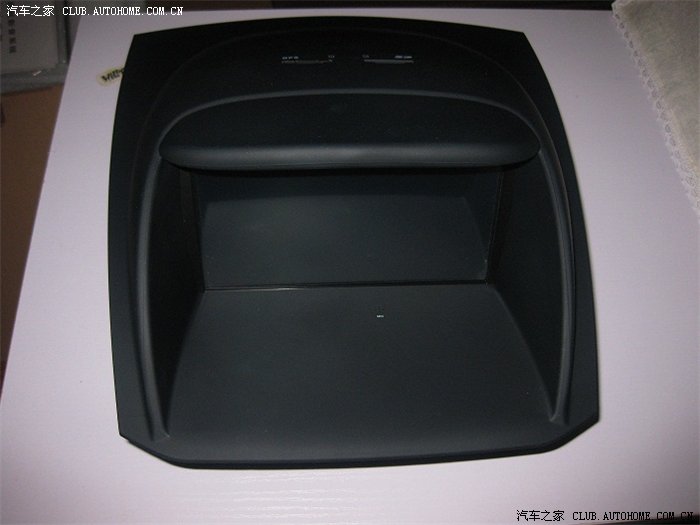

导航面板下来后你就可以看到下图了 拆掉固定原车屏幕的两颗螺钉

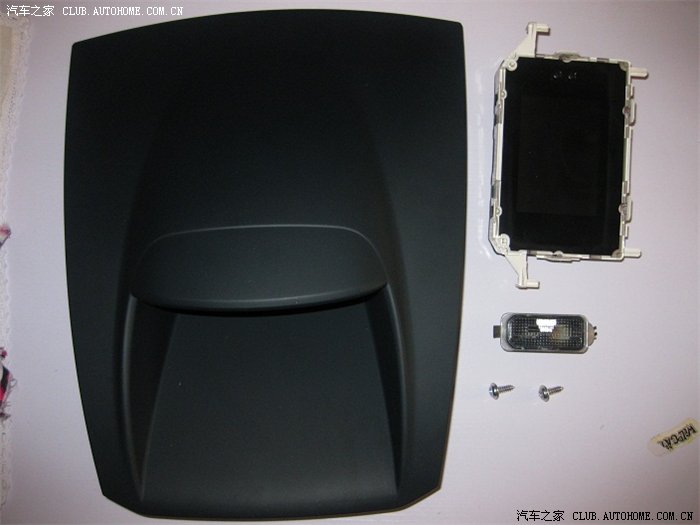

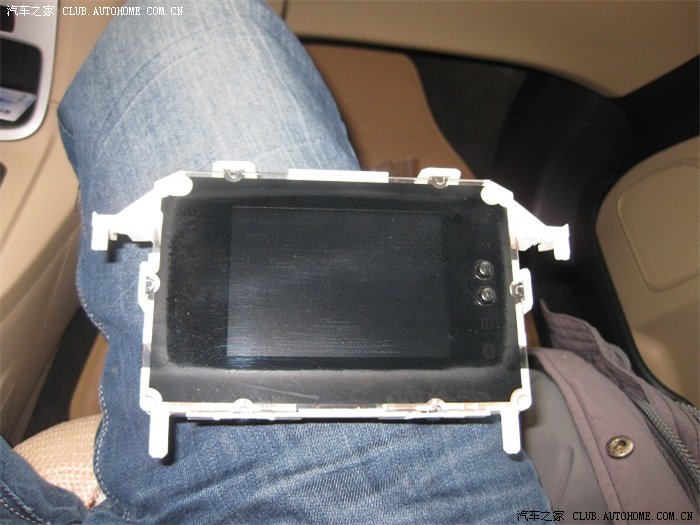

取下原车屏幕吧
拔掉后面的连接线

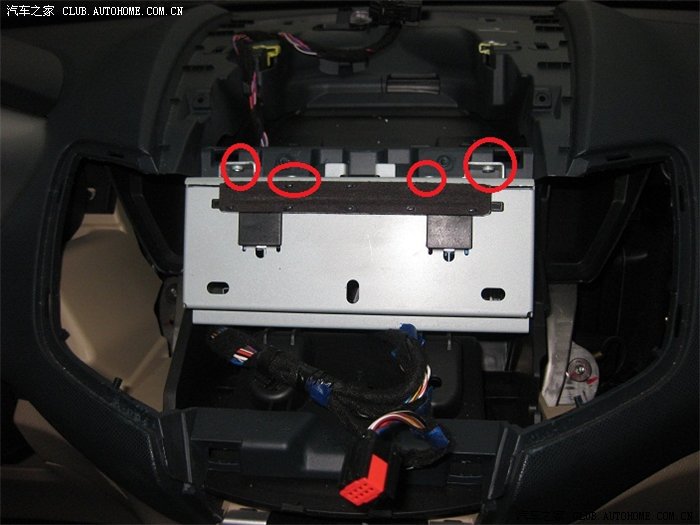

去掉原车CD的四颗固定螺钉 就能把CD机抽出来啦  记得抽出来后拔掉CD上面的天线接口及传线  呵呵

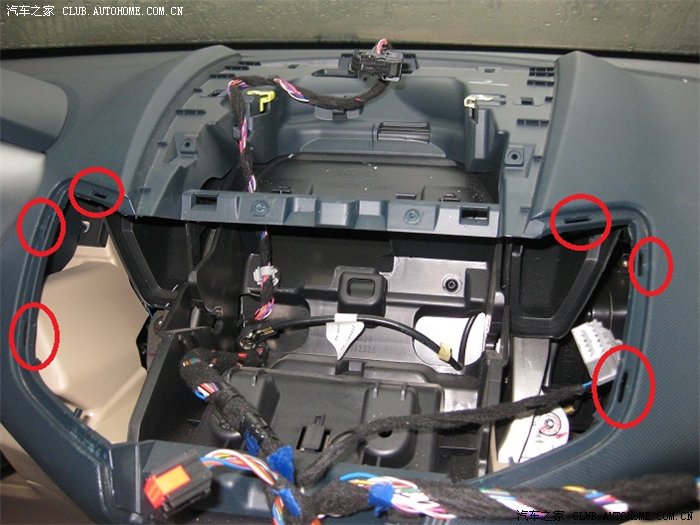

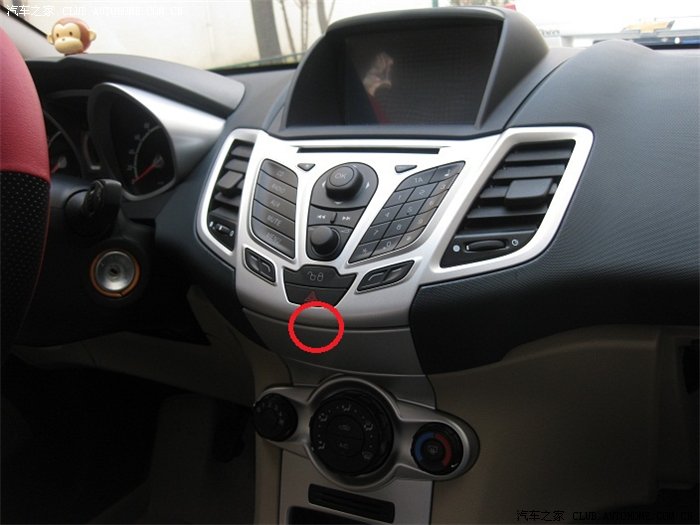

下面拆中控面板啦！  下图所示的卡位你要看仔细啦！先把隐藏的储物格打开，这个你可以会的。

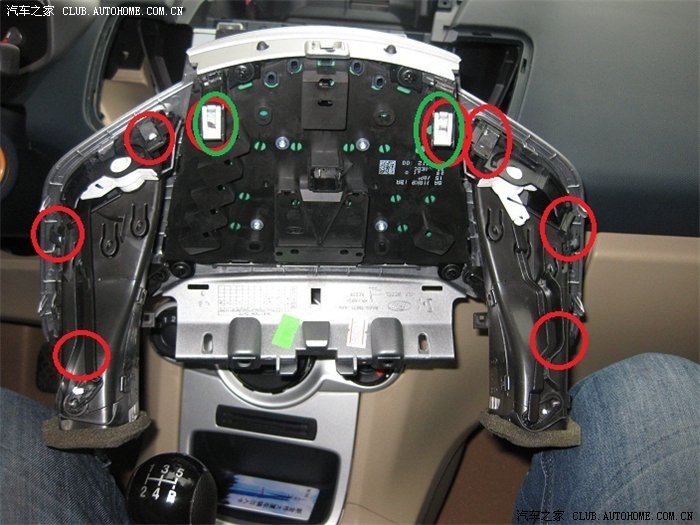

然后先用撬刀轻撬此四处处 然后轻轻上下松动 按照下面三张图的示意撬松卡位  此时注意  最下方的卡位不是不要撬，那个卡位是把中控面板往下拉的时候才脱离的，不能空间向上撬哦！绿色示意处你仔细看看。撬松红色示意部位的卡位， 然后你要做的就是往下拉或者往下撬，  下面的两个绿色的卡位就会脱掉的拉！ 此步骤真真正正需要胆大心细+点暴力啊！ 胆小的找别人帮忙吧！嘿嘿

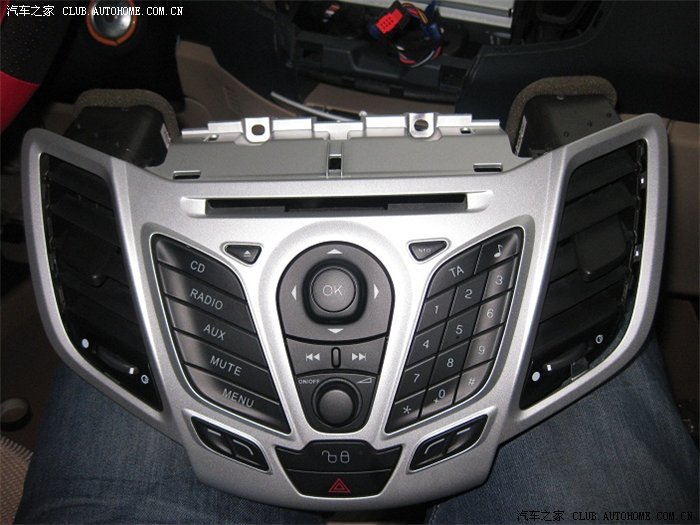

你看， 抽出来了吧？ 记得抽出来之后去掉后面的一根连接线噢
然后把原车导航面板 屏幕 中控面板 放边去， 像我之前说的用铁丝引导 先把倒车视频传输线拉过来， 经中控面板的缝隙引到导航面板附近，   把GPS和电视天线从副驾驶出的储物盒里用铁丝照旧引到导航面板附近， 按照买导航时附带的连接示意图  接好新导航的连接线， 此时打住一下。  连接倒车视频传输线 及 导航电源线， 先小试一下倒车摄像头及原车功能    哈哈 没问题  那就开始复原拉！会拆就会装 装回去就可以啦！装回去之前记好把线理理哈
这里需要注意的是 最后装导航面板时，先把下面的两个卡子卡上 然后往后推一下 在按后面个，这样可以保证严丝合缝， 免得导航面板凸出来一部分。  经验哦！

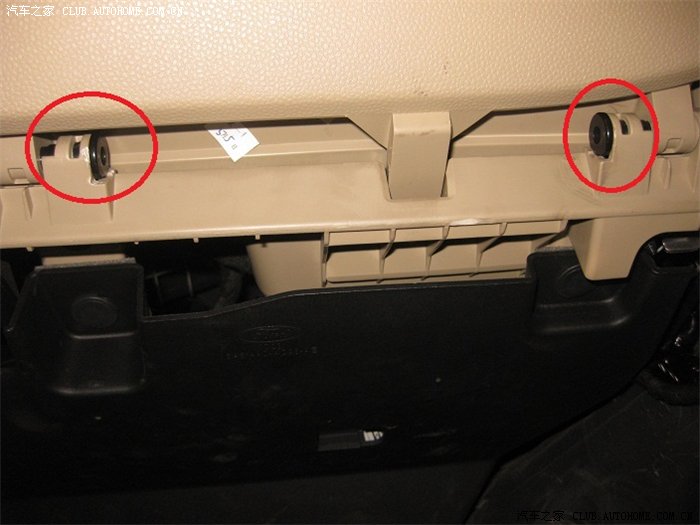

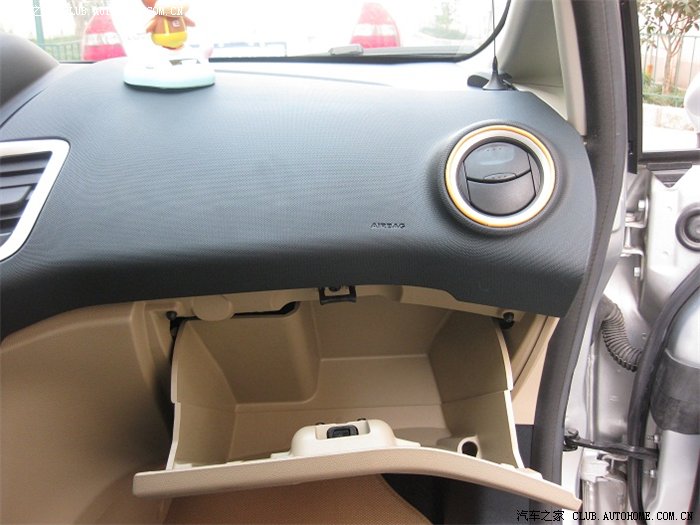

下面就是副驾驶储物盒附近的GPS和电视天线的排线啦！首先拆掉副驾驶储物盒 看到储物盒下面的两个转轴卡位了吧？ 用起子按轴向稍微用点力掉。

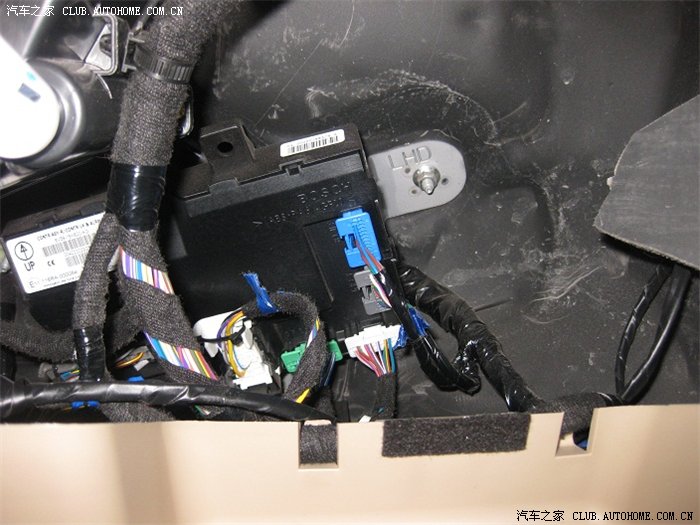

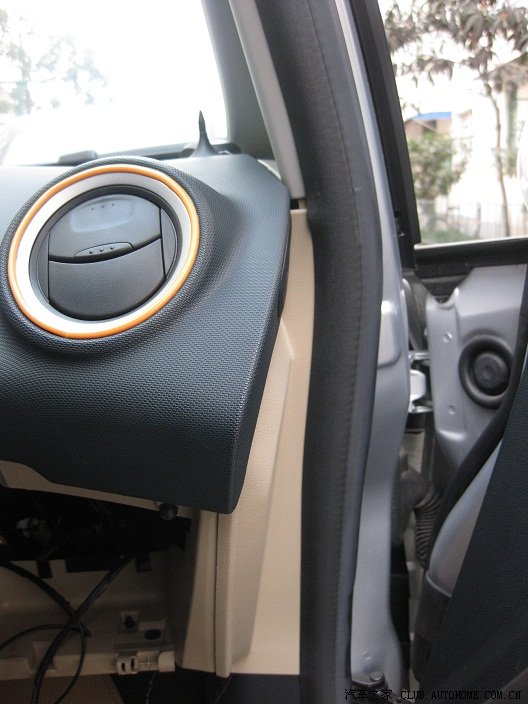

Ok  副驾驶储物盒能拿掉啦！GPS和电视信号线  我就统称天线啦   从下面过   去掉储物盒后你会发现里面老多线。   就尽情的发挥吧！  想走那走哪！

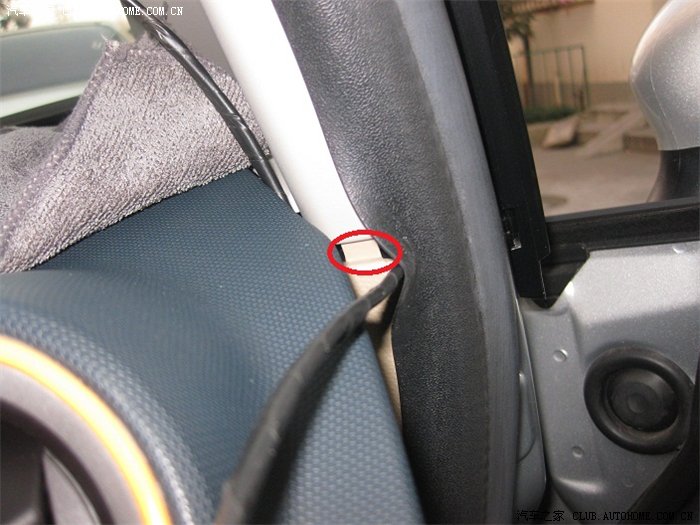

有两个地方推荐一下方案：走到这时 把线轻轻往里一推 就能过这个卡位 这个卡位很软的哦
这个地方走线时  轻轻用撬刀撬一下   把线绕过去  你会发现里面有的是空间！
偶了 把多余的先固定好  放到储物盒下面的空间吧！不会影响储物盒等哈装回后的操作哦！
剩下的就是装回储物盒啦！ 一点都不会影响开启  你能看出来我走过线吗？  哈哈
检测没问题 把所有东西复原吧！这个工作就交给你啦！ 下面我就不说拉 ！  上图啦！

图片已删除

Ok！ 收工！！！！！！   剩下来的  就看你给力啦！嘎嘎~~~~~~
