E150三厢安装导航、倒车影像接线方法

购买小E已经快一年了，一直想装一个导航和倒车影像，前几天在X宝上看了两天终于确定下手。

这是购买的导航，由于导航已经安装到车上，就不再单发导航的照片了。

本人属于一点装车经验都没有的小白，导航的安装完全是参照论坛上的教程进行的http://club.autohome.com.cn/bbs/thread-c-2252-27457770-1.html，按教程来一步步操作，顺利安装成功，由于几位前辈的教程十分详细，我就不再赘述了。

安装好导航后，在安装后视摄像头接线时候出现了问题，整个网络上找不到前辈分享的三厢小E的正负极接线方法。

问询售后，答复把倒车灯拆下进行正负极的判断，这是最简单的方法。但是经过尝试，拆卸倒车灯需要把后尾灯全部拆下来才行，由于没有拆过这个过程比较难，后来网上查询还有万用表测量判定的方法，但由于没有万用表，也没办法完成。怎么办呢，我在想有没有不拆灯不借用专业工具的方法，我突然想到，只要能找到后尾灯的图片就不用拆了，于是我就在X宝上搜索后尾灯的图片，还真给我找到了后尾灯的图片，经过比对判定出了倒车灯的正负极，经过测试，完美解决接线问题。

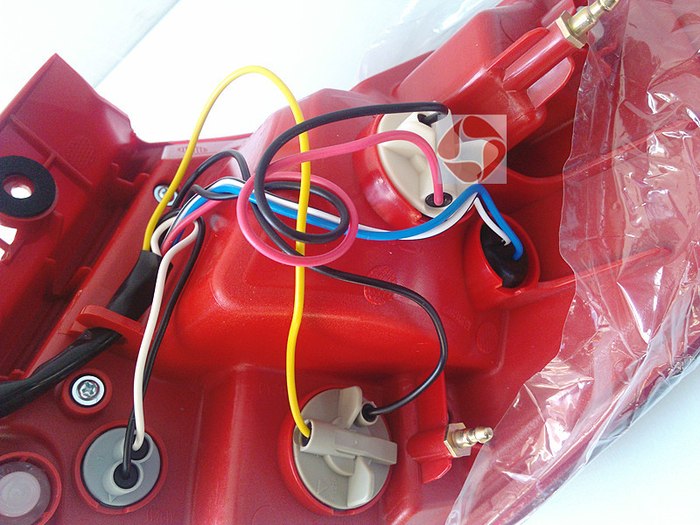

这是参考的e150后尾灯图片

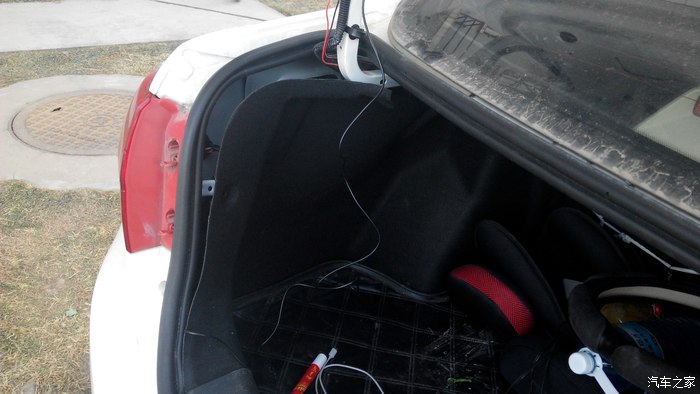

接倒车灯线的位置，需要把内衬板打开

打开后，可以看到倒车灯出来的线束，

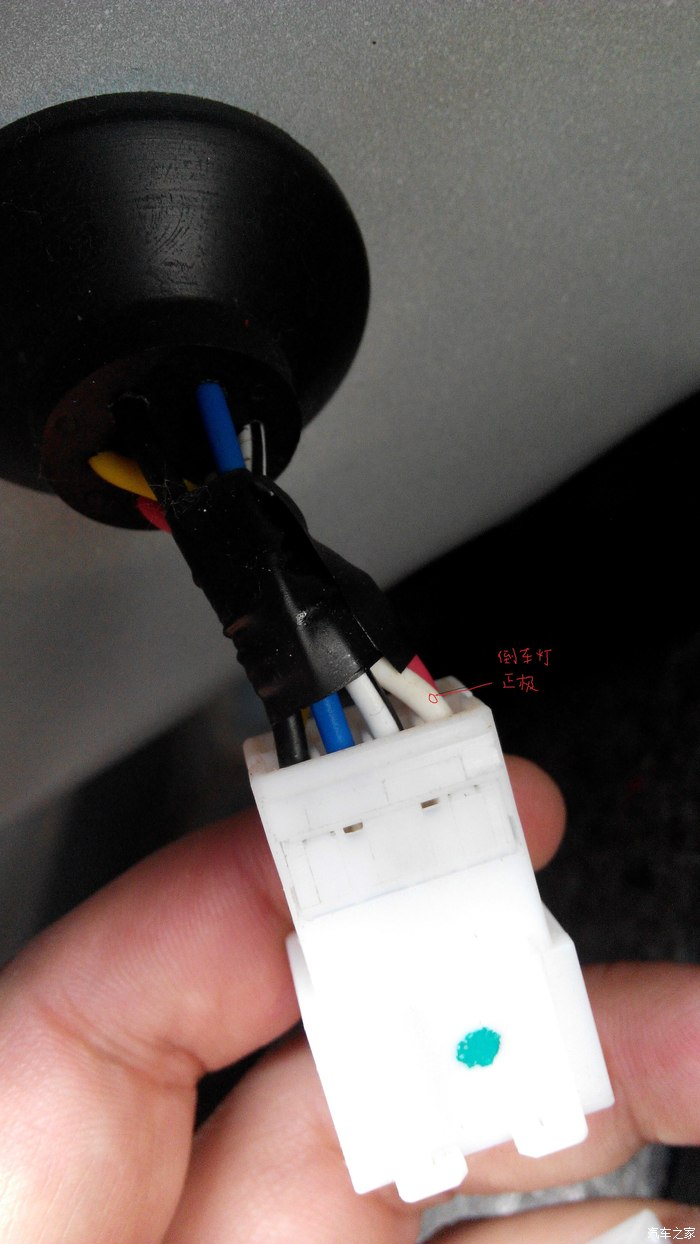

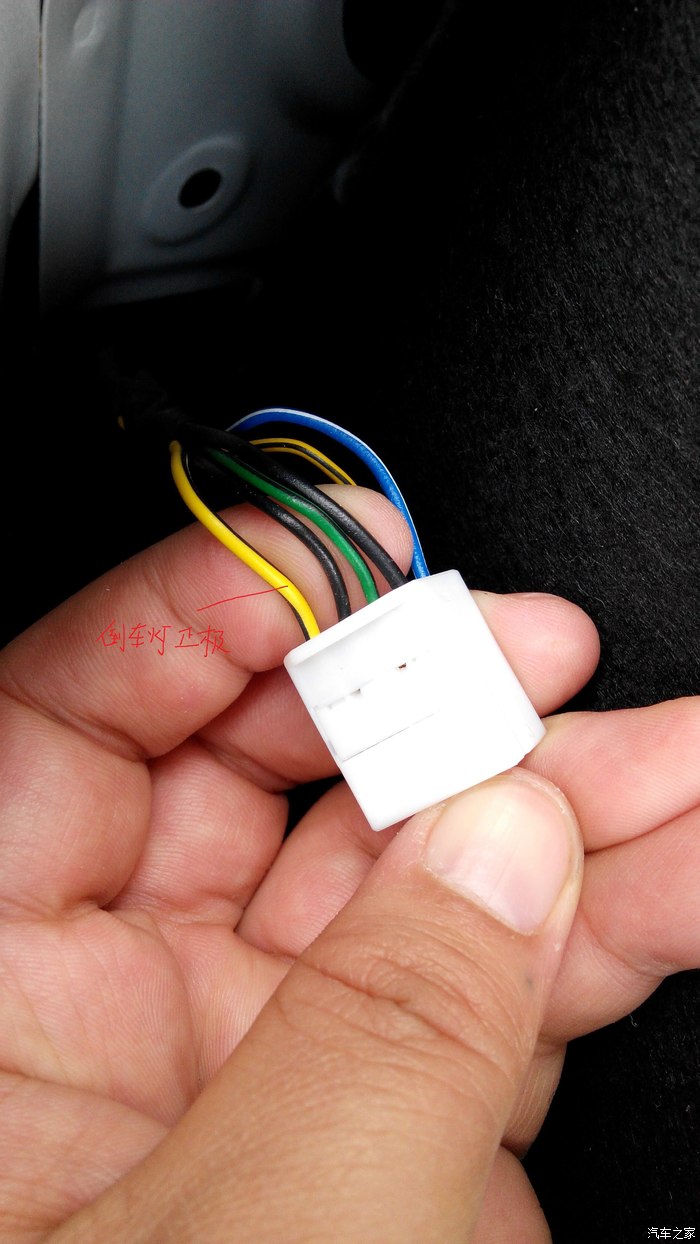

対插的线束

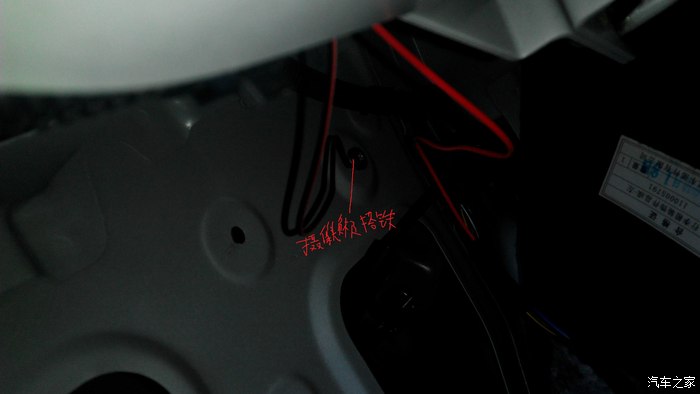

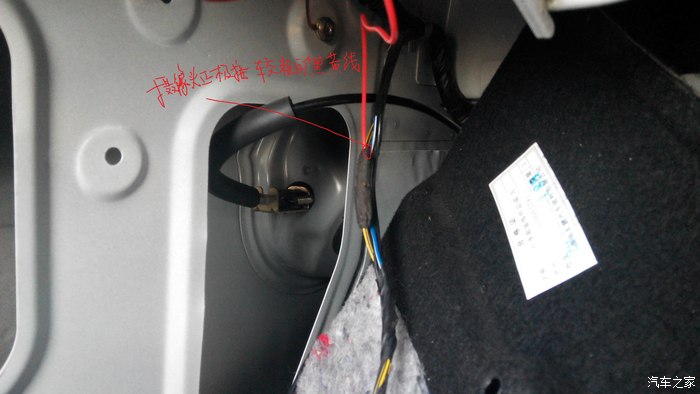

摄像头红线接倒车灯正极，也就是倒车灯线的白线（対插线束中的两根黑黄线中的较粗一根）。

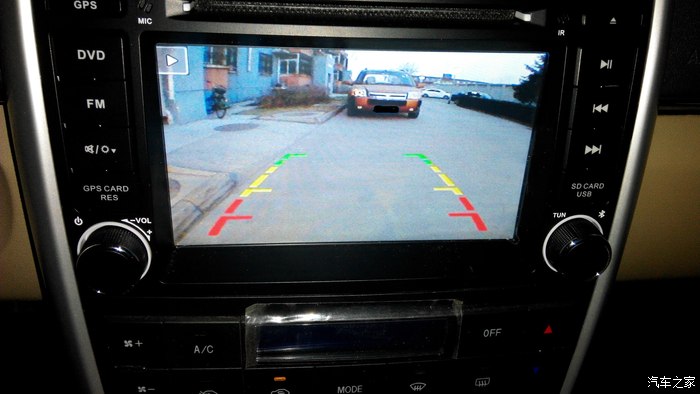

接线完成，由于前面接线已完成，直接进行测试，没有问题。

由于我花了半天的时间进行网上搜寻均没有找到前辈分享的三厢小E倒车灯正负极判定方法的帖子，故发上来给以后需要接后视摄像头的筒子们分享，写的不好，勿喷！谢谢！

此倒车灯正负极的判定结果仅供参考，不排除特殊情况存在，请谨慎操作。
